INSTRUKCJA OBSŁUGI MSZ-EF18VGKB MITSUBISHI

Znaczenie symboli wyświetlanych na jednostce wewnętrznej i/lub jednostce zewnętrznej

	OSTRZEŻENIE(Ryzyko pożaru)	Urządzenie wykorzystuje łatwopalny czynnik chłodniczy.W razie wycieku i kontaktu czynnika chłodniczego z ogniem lub elementem grzejnym powstanie szkodliwy gaz i wystąpi ryzyko pożaru.
	Przed przystąpieniem do obsługi należy uważnie przeczytać INSTRUKCJĘ OBSŁUGI.
	Personel serwisowy ma obowiązek uważnie przeczytać INSTRUKCJĘ OBSŁUGI i INSTRUKCJĘ MONTAŻU przed przystąpieniem do obsługi.
	Dodatkowe informacje można znaleźć w INSTRUKCJI OBSŁUGI, INSTRUKCJI MONTAŻU itp.

- Ponieważ produkt zawiera obracające się części oraz części, które mogłyby spowodować porażenie prądem elektrycznym, przed użyciem należy przeczytać niniejsze "Zalecenia bezpieczeństwa".

- Ponieważ przedstawione tu ostrzeżenia są istotne dla bezpieczeństwa, należy ich przestrzegać.

- Po przeczytaniu niniejszej instrukcji należy przechowywać ją wraz z instrukcją instalacji w łatwo dostępnym miejscu do późniejszej konsultacji.

Symbole i ich znaczenie

OSTRZEŻENIE:

Nieprawidłowa obsługa mogłaby spowodować poważne zagrożenie, z dużym prawdopodobieństwem poniesienia śmierci, odniesienia poważnych obrażenia ciała itd.

PRZESTROGA:

Nieprawidłowa obsługa mogłaby spowodować poważne zagrożenie w zależności od sytuacji.

Znaczenie symboli użytych w niniejszej instrukcji

	: Nie wolno tego robić.
	: Postępować zgodnie z instrukcją.
	: Nie wkładać palców, patyków itp.
	: Nie wchodzić na jednostkę wewnętrzną/zewnętrzną i niczego na nich nie stawłać.
	: Niebezpieczeństwo porażenia prądem elektrycznym. Zachować ostrożność.
	: Odłączyć wtyczkę przewodu zasilającego od gniazda zasilania.
	: Wyłączyć zasilanie.
	: Ryzyko pożaru.
	: Nie dotykać mokrymi rękami.
	: Chronić urządzenie przed spryskaniem wodą.

OSTRZEŻENIE

Nie podłączać przewodu zasilającego do gniazd pośrednich, nie używać przedłużaczy i nie podłączać wielu urządzeń do jednego gniazda sieciłowego• Może to spowodować przegrzanie, pożar lub porażenie prądem elektrycznym.

Upewnić się, że wtyczka przewodu zasilającego jest czysta i starannie umleścić ją w mnieżdzie.• Brudna wtyczka może spowodować pożar lub porażenie prądem elektrycznym.

Nie zwijać, nie ciągnąć, nie niszczyć i nie modyfi kować przewodu zasilającego, a także chronić go przed wysoką temperaturą i nie stawłać na nim ciężkich przedmlotów.

• Może to spowodować pożar lub porażenie prądem elektrycznym.

Nie wyłączać/włączać bezpiecznika, ani nie odlączać/podłączać przewodu zasilającego w trakcie pracy.

• Może to wytworzyć iskry mogące spowodować pożar.

• Po wyłączeniu jednostki wewnętrznej pilotem należy pamiętać o wyłączeniu bezpiecznika lub odłączeniu wtyczki przewodu zasilającego.

Nie narażać ciała na bezpośrednie działanie zimnego powietrza przez dłuższy okres czasu.

• Może to być szkodliwe dla zdrowia.

Urządzenie nie powinno być instalowane, przestawiane, rozbierane, modyfi kowane, ani naprawiane przez użytkownika.

• Nieprawidłowo obsługiwany klimatyzator może spowodować pożar, porażenie prądem elektrycznym, obrażenia ciała, wyciek wody itp. Należy skontaktować się ze sprzedawcą.

• Jeśli przewód zasilający jest uszkodzony, należy zlecić jego wymianę producentowi lub przedstawicielowi jego serwisu, aby uniknąć zagrożeń.

Podczas instalowania, przestawiania lub serwisowania urządzenia należy dopilnować, aby do obiegu czynnika chłodniczego nie dostala się żadna inna substancja niż określony czynnik chłodniczy (R32/R410A).

Obecność obcej substancji, na przykład powietrza, może spowodować nietypowy wzrost ciśnienia, prowadząc do wybuchu lub obrażeń ciała.

• Zastosowanie innego czynnika chłodniczego niż określony dla tego układu spowoduje uszkodzenia mechaniczne, awarię układu lub uszkodzenie urządzenia. W najgorszym przypadku może to doprowadzić do poważnego naruszenia bezpieczeństwa produktu.

Niniejsze urządzenie nie powinno być obsługiwane przez osoby (w tym dzieci) o ograniczonej sprawności fi zycznej, sensorycznej lub umysłowej, albo nieposiadające odpowiedniego doświadczenia i wiedzy, chyba że znajdują się pod opieką lub zostały przeszkolone w zakresie obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

Należy zadbać o to, aby dzieci nie używały urządzenia do zabawy.

Nie wkładać palców, patyków ani innych przedmiotów do wlotów ani wylotów.

• W przeciwnym razie może dojść do obrażeń ciała, ponieważ wentylator wewnętrzny obraca się z dużą prędkością podczas pracy.

W razie nietypowej sytuacji (na przykład zapachu spalenizny) należy wyłączyć kli matyzator i odłączyć wtyczkę przewodu zasilającego lub wyłączyć bezpiecznik.

• Dalsza praca w nietypowej sytuacji może spowodować awarię, pożar lub porażenie prądem elektrycznym. W takim przypadku należy skon-taktować się ze sprzedawcą.

Kiedy klimatyzator nie chłodzi lub nie grzeje, mogło dojść do wycleku czynnika chłodniczego. W razie stwierdzenia wycleku czynnika chłodniczego należy natychmiast wyłączyć urządzenie, dokładnie przewietrzyć pomieszczenie i skontaktować się ze sprzedawcą. Jeśli naprawa urządzenia wymaga uzupełnienia czynnika chłodniczego, należy zapytać serwisanta o}szczegóły.

- Czynnik chłodniczy używany w klimatyzatorze nie jest szkodliwy. Zazwyczaj nie wycieka. Jednak w razie wycieku i kontaktu czynnika chłodniczego z ogniem lub elementem grzejnym, na przykład z nagrzewnicą, piecykiem naftowym lub kuchenką, powstanie szkodliwy gaz i wystąpi ryzyko pożaru.

Użytkownikowi nie wolno myć wnętrza jednostki wewnętrznej. Jeśli wnętrze urządzenia wymaga czyszczenia, należy skontaktować się ze sprzedawcą.

- Nieodpowiedni detergent może uszkodzić elementy z tworzywa sztucznego wewnątrz urządzenia, co może spowodować wyciek wody. Kontakt detergentu z częściami elektrycznymi lub silnikiem spowoduje awarię, powstanie dymu lub pożar.

- Urządzenie należy przechowywać w pomieszczeniu, w którym nie występują stale działające źródła zapłonu (na przykład: otwarty płomień, działające urządzenie gazowe lub działający grzejnik elektryczny).

- Należy mieć świadomość, że czynniki chłodnicze mogą nie mieć zapachu.

- Nie stosować środków przyspieszających proces odszraniania lub do czyszczenia urządzenia innych niż zalecane przez producenta. - Nie przebijać ani nie palić.

Jednostkę wewnętrzną należy instalować w pomieszczeniach o powierzchni większej od podanej. Należy skontaktować się ze sprzedawcą.

W sklepach, w przemyśle lekklm I w gospodarstwach rolnych urządzenie powinni obsługiwać profesjonalni lub przeszkoleni użytkownicy, a w środowisku handlowym mogą to być osoby nieposiadające fachowej wiedzy.

PRZESTROGA

Nie dotykać wlotu powietrza ani aluminiowych żeber jednostki wewnętrznej/zewnętrznej. - Może to spowodować obrażenia ciała.

Nie rozpyłać środków owadobójczych ani łatwopalnych na urządzenie. - Może to spowodować pożar lub odkształcenie urządzenia.

Chronić zwierzęta i rośliny domowe przed bezpośrednim nawiewem. - Może to spowodować obrażenia u zwierząt lub roślin.

Nie umieszczać innych urządzeń elektrycznych ani mebli pod jednostką wewnętrzną/zewnętrzną.

- Z urządzenia może kapać woda, co może powodować uszkodzenie lub awarię.

Nie zostawłać urządzenia na uszkodzonym stojaku montażowym. - Urządzenie może spaść, powodując obrażenia ciała.

Nie wchodzić na niestabilny stołek w celu obsługi lub czyszczenia urządzenia.

- Upadek może spowodować obrażenia ciała.

ZALECENIA BEZPIECZEŃSTWA

	Nie ciągnąć za przewód zasilający. • Może to spowodować przerwanie części rdzenia przewodu, prowadząc do przegrzania lub pożaru.
	Nie ładować anl nie rozbierać baterli i nie wrzucać ich do ognła. • Może to spowodować wyciek z baterii, pożar lub wybuch.
	Nie używać urządzenia dłużej niż przez 4 godziny przy wysokiej wilgotności (80% RH lub więcej) i/lub przy otwartych oknach lub drzwiach zewnętrznych. • Może to spowodować powstawanie skroplin w klimatyzatorze, a kapiąca woda mogłaby zamoczyć lub zniszczyć meble. • Skropliny w klimatyzatorze mogą sprzyjąć rozwojowi grzybów, na przykład pleśni.
	Nie używać urządzenia do celów specjalnych, takich jak przechowywanie żywności, hodowla zwierząt, uprawa roślin, czy zabezpieczanie urządzeń precyzyjnych lub dzieł sztuki. • Może to spowodować pogorszenie jakości lub być szkodiwe dla zwierząt i roślin.
	Nie narażać urządzeń do spalania na bezpośrednie działanie nawiewu. • Może to spowodować niepełne spalanie.
	W żadnym razie nie należy wkładać baterli do ust, aby zapobie przypadkowemu połknięciu. • Połknięcie baterii może spowodować zadławienie i/lub zatrucie.
	Przed czyszczeniem urządzenia należy je wyłączyć i odłączyć wtyczkę przewodu zasilającego lub wyłączyć bezpiecznik. • W przeciwnym razie może dojść do obrażeń ciała, ponieważ wentylator wewnętrzny obraca się z dużą prędkością podczas pracy.
	Kiedy urządzenie nie będzie używane przez długi czas, należy odłączyć wtyczkę przewodu zasilającego lub wyłączyć bezpiecznik. • W urządzeniu mogą gromadzić się zanieczyszczenia, co może doprowadzić do przegrzania lub pożaru.
	Wszystkie baterie w pilocie zdalnego sterowania należy wymienłać na nowe tego samego typu. • Używanie starych baterii razem z nowymi może spowodować przegrzanie, wyciek lub wybuch.
	W razie kontaktu elektrolitu ze skórą lub odzieżą należy je dokładnie przemyć czystą wodą. • W razie dostania się elektrolitu do oczu należy je dokładnie przemyć czystą wodą i natychmiast zgłosić się do lekarza.
	Kiedy urządzenie pracuje razem z urządzeniem do spalania, należy zadbać o dobrą wentylację pomieszczenia. • Nieodpowiednia wentylacja może spowodować obniżenie poziomu tlenu.
	Słysząc grzmoty, należy wyłączeń bezpiecznik, ponieważ istnieje ryzyko uderzenia pioruna. • W razie uderzenia pioruna urządzenie może ulec uszkodzeniu.
	Po kilku sezonach eksploatacji klimatyzatora, oprócz zwykłego czyszczenia należy przeprowadzić przegląd i konserwację. • Zanieczyszczenia lub kurz w urządzeniu mogą powodować nieprzyjemny zapach, sprzyjąć rozwojowi grzybów, na przykład pleśni, lub załkać odpływy, powodując wyciek wody z jednostki wewnętrznej. W sprawle przeglądu i konserwacji, które wymagają specjalistycznej wiedzy i umiejętności, należy kontaktować się ze sprzedawcą.
	Nie dotykać przełączników mokrymi dłońmi. • Może to spowodować porażenie prądem elektrycznym.
	Nie czyścić klimatyzatora wodą, ani nie stawiać na nim przedmiotów z wodą, na przykład wazonów z kwlatami. • Może to spowodować pożar lub porażenie prądem elektrycznym.
	Nie stawać na jednostce zewnętrznej ani nie umieszczacą na nie żadnych przedmiotów. • Upadek lub spadnięcie przedmiotu mogą spowodować obrażenia ciała.

[21X2] WAŻNE

Brudne fi ltry powodują powstawanie skroplin w klimatyzatorze, co sprzyja rozwojow grzybów, na przykład pleśni. Dlatego zaleca się czyszczenie fi ltrów powietrza co 2 tygodnie.

Przed rozpoczęciem pracy należy upewnić się, że żaluzje poziome są w pozycji zamknłętej. Rozpoczęcie pracy z żaluzjami poziomymi w pozycji otwartej może uniemożliwić ich powrót do prawidłowej pozycji.

WAŻNE

Informacje dotyczące instalacji

OSTRZEŻENIE
[WZST]	W sprawie instalacji klimatyzatora należy skontaktować się ze sprzedawcą.· Urządzenie nie powinno być instalowane przez użytkownika, ponieważ instalacja wymaga specjalistycznej wiedzy i umiejętności. Nieprawidłowo zainstalowany klimatyzator może spowodować wyciek wody, pożar lub porażenie prądem elektrycznym.
	Klimatyzator powinien mieć zapewnione oddzielne zasilanie.· Wspólne zasilanie może spowodować przegrzanie lub pożar.
	Nie Instalować urządzenia w miejscach, gdzie może ulatniąć się łatwopalny gaz.· Ulatnianie i gromadzenie się gazu wokół jednostki zewnętrznej może spowodować wybuch.
	Należy prawidłowo uziemić urządzenie.· Nie łączyć przewodu uziemiającego z rurami gazowymi ani wodnymi instalacją odgromową ani z telefonicznym przewodem uziemiającym. Nie-prawidłowe uziemienie może spowodować porażenie prądem elektrycznym.
PRZESTROGA
	W zależności od miejsca instalacji klimatyzatora (na przykład w miejscach o dużej wilgotności) należy zainstalować wyłącznik różnicowoprądowy.· Jeśli wyłącznik różnicowoprądowy nie zostanie zainstalowany, może dojść do porażenia prądem elektrycznym.
	Należy zadbać o odpowiednie odprowadzanie wody.· Jeśli odpływ będzie nieprawidłowy, woda może kapać z jednostki wewnętrznej/żewnętrznej, powodując zamoczenie i zniszczenie mebli.
W razie nieprawidłowego działaniaNatychmiast wyłączyć klimatyzator i skontaktować się ze sprzedawcą.

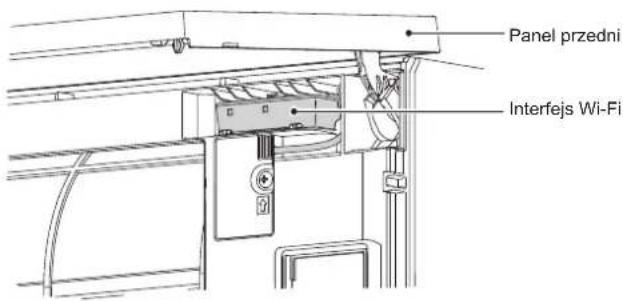

Informacje dotyczące interfejsu Wi-Fi

⚠ OSTRZEŻENIE(Nieprawidłowa obsługa może mieć poważne konsekwencje, powodując m.in. poważne obrażenia ciała lub śmierć).
	Urządzenie może być obstugiwane przez dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fi zycznej, sensorycznej lub umysłowej oraz nie mające doświadczenia i wiedzy na temat jego obsługi, jeśli będą nadzorowane lub zostały poinstruowane w zakresie bezpiecznego użycia oraz jeśli będą rozumiały niebezpieczeństwo związane z jego używaniem.
	Urządzenie nie powinno służyć dzieciom do zabawy. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.
	Nie należy używać interfejsu Wi-Fi w pobliżu elektrycznego sprzętu medycznego ani osób z urządzeniami medycznymi, takłmi jak rozrusznik serca lub wszczepialny kardiowerter-defi brylator serca.Ryzyko wypadków w wyniku wadlwego działania sprzętu lub urządzenia medycznego.
	Nie instalować interfejsu Wi-Fi w pobliżu automatycznych urządzeń sterujących, takich jak bramy automatyczne czy alarmy pożarowe.Ryzyko wypadków z powodu nieprawidłowego działania.
	Nie dotykać interfejsu Wi-Fi mokrymi rękami.Ryzyko uszkodzenia urządzenia, porażenia prądem elektrycznym lub pożaru.
	Interfejsu Wi-Fi nie należy spryskiwać wodą ani używać w łazienice.Ryzyko uszkodzenia urządzenia, porażenia prądem elektrycznym lub pożaru.
	W razle upuszczenia interfejsu Wi-Fi albo uszkodzenia uchwytu lub kabla, należy odłączyć wtyczkę przewodu zasilającego lub wyłączyćできない.Ryzyko pożaru lub porażenia prądem elektrycznym. W takim przypadku należy skontaktować się ze sprzedawcą.
⚠ PRZESTROGA(Nieprawidłowa obsługa może mieć pewne konsekwencje, w tym spowodować obrażenia ciała lub szkody materialne).
	Nie wchodząć na niestabliny stolek w celu konfl guracji lub czyszczenia interfejsu Wi-Fi.Upadek może spowodować obrażenia ciała.
	Nie należy używać interfejsu Wi-Fi w pobliżu innych urządzeń bezprzewodowych, kuchenek mikrofalowych, telefonów bezprzewodowych lub faksów.Ryzyko nieprawidłowego działania.

UTYLIZACJA

Fig. 1

W celu utylizacji produktu należy skontaktować się ze sprzedawcą.

Uwaga:

Ten symbol dotyczy wyłącznie krajów członkowskich UE. Ten symbol jest zgodny z art. 14 i załącznikiem IX dyrektywy 2012/19/UE – Informacje dla użytkowników i/lub z art. 20 i załącznikiem II dyrektywy 2006/66/WE – Informacje dla użytkowników końcowych.

Produkt MITSUBISHI ELECTRIC jest zaprojektowany i wykonany z wysokiej jakości materiałów i komponentów nadających się do recyklingu i/lub ponownego wykorzystania.

Symbol ten oznacza, że sprzęt elektryczny i elektroniczny, baterie i akumulatory po zakończeniu okresu eksploatacji nie powinny być utylizowane razem z odpadami domowymi.

Jeśli poniżej symbołu jest umieszczony symbol chemiczny (Fig. 1), oznacza to, że bateria lub akumulator zawierają metale ciężkie w określonym stężeniu. Będzie to oznaczone w następujący sposób:

Hg: rteć (0,0005%), Cd: kadm (0,002%), Pb: olów (0,004%)

W Uni Europejskiej obowiązują osobne systemy zbiórki odpadów dla zużytych produktów elektrycznych i elektronicznych, baterii i akumulatorów. Urządzenie, baterie i akumulatory należy odpowiednio zutylizować w lokalnym centrum zbiórki odpadów/recyklingu.

Pomóż nam chronić środowisko, w którym żywemy!

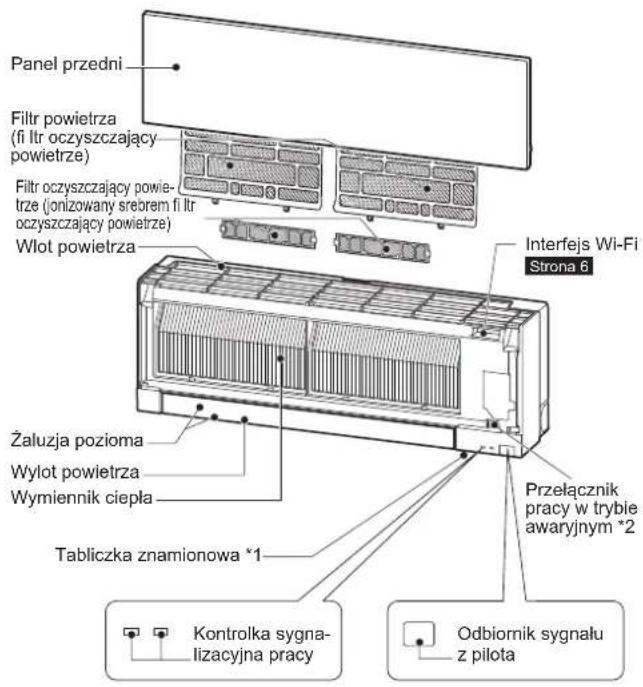

NAZWY POSZCZEGÓLNYCH CZEŚCI

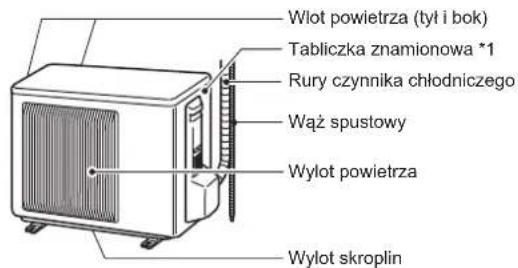

Jednostka wewnętrzna Jednostka zewnętrzna

Panel przedni Filtr powietrza (fi ltr oczyszczający powietrze) Filtr oczyszczający powietrze (jonizowany srebrem fi ltr oczyszczający powietrze) Wlot powietrza Zaluzja pozioma Wylot powietrza Wymiennik ciepła Tabliczka znamionowa *1 Interfejs Wi-Fi Strona 6 Przełącznik pracy w trybie awaryjnym *2 Kontrolka sygna- lizacyjna pracy Odbiornik sygnału z pilota

Wlot powietrza (tył i bok) Tabliczka znamionowa *1 Rury czynnika chłodniczego Wąż spustowy Wylot powietrza Wylot skroplin

Wygląd jednostek zewnętrznych może się różnic.
*1 Rok i miesiąc produkcji zostały podane na tabliczce znamionowej.

^*2 Kiedy nie można używać pilota zdalnego sterowania...

Pracę w trybie awaryjnym można aktywować, naciskając przełącznik pracy awaryjnej (E.O. SW) na jednostce wewnętrznej.

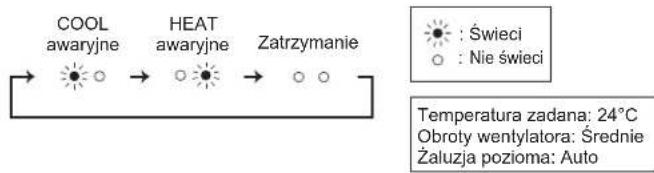

Każde naciśnięcie przełącznika E.O. SW zmienia tryb w następującej kolejności:

COOL awaryjne HEAT awaryjne Zatrzymanie : Świeci : Nie świeci Temperatura zadana: 24°C Obroty wentylatora: Średnie Żaluzja pozioma: Auto

Przygotowanie do pracy

Przed rozpoczęciem pracy: Podłączyć wtyczkę przewodu zasilającego do gniazda zasilania i/lub włączyć bezpiecznik.

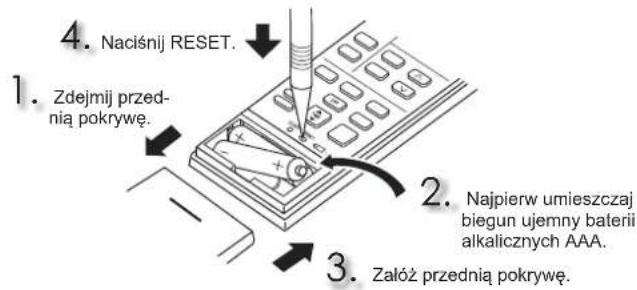

Instalacja baterii w pilocie zdalnego sterowania

4. Naciśnij RESET. 1. Zdejmij przed- nią pokrywę. 2. Najpierw umieszczaj biegun ujemny baterii alkalicznych AAA. 3. Założ przednią pokrywę.

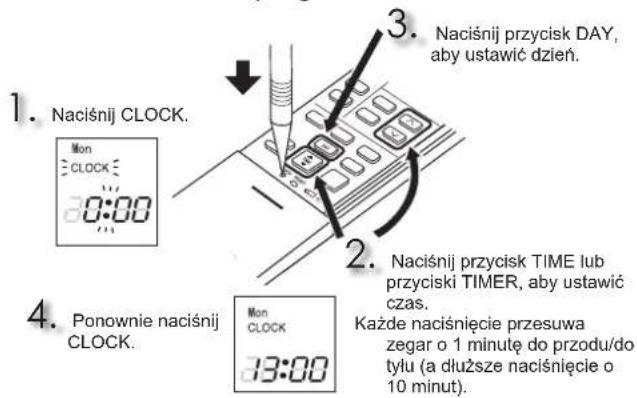

Ustawianie bieżącego czasu

1. Naciśnij CLOCK. Mon CLOCK 0:00 2. Naciśnij przycisk TIME lub przyciski TIMER, aby ustawić czas. 3. Naciśnij przycisk DAY, aby ustawić dzień. 4. Ponownie naciśnij CLOCK. Mon CLOCK 13:00 Każde naciśnięcie przesuwa zegar o 1 minutę do przodu/do tyłu (a dłuższe naciśnięcie o 10 minut).

Przygotowanie do pracy

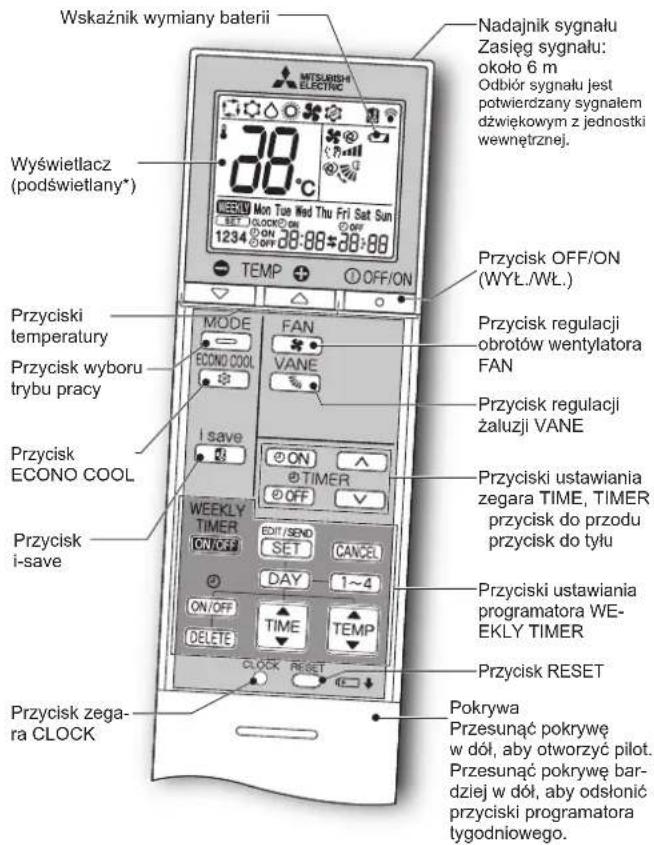

Pilot zdalnego sterowania

Wskaźnik wymiany baterii Nadajnik sygnału Zasięg sygnału: około 6 m Odbiór sygnału jest potwierdzany sygnałem dźwiękowym z jednostki wewnętrznej. Wyświetlacz (podświetlany*) 30°C 1234 MON Tue Wed Thu Fri Sat Sun SET ON OFF ON TEMP OFF/ON Przycisk OFF/ON (WYŁ./WŁ.) Przycisk regulacji obrotów wentylatora FAN Przycisk regulacji żaluzji VANE Przycisk ustawiania zegara TIME, TIMER przycisk do przodu przycisk do tyłu Przycisk ustawiania programatora WE- EKLY TIMER Przycisk RESET Przycisk i-save CLOCK RESET Przycisk zega- ra CLOCK Pokrywa Przesunąć pokrywę w dół, aby otworzyć pilot. Przesunąć pokrywę bar- dziej w dół, aby odsłonić przyciski programatora tygodniowego.

* Podświetlenie jest włączone podczas używania pilota zdalnego sterowania. Podświetlenie wyłączy się, jeśli pilot nie będzie używany przez pewien czas.

Należy używać tylko pilota dostarczonego z urządzeniem.

Nie używać innych pilotów.

Jeśli 2 lub więcej jednostek wewnętrznych zainstalowano obok siebie, na sygnał z pilota może zareagować inna jednostka wewnętrzna niż zamierzona.

Przycisk ustawiania zegara TIME, TIMER —

Przestaw godzinę w przód / w tył

●ON (programator WŁ.) : Urządzenie jest w trybie WŁ. o ustawionej godzinie.

OFF (programator WYL.) : Urządzenie jest w trybie WYL. o ustawionej godzinie.

Naciskaj ▲ (do przodu) i ▼ (do tyłu), aby ustawić godzinę programatora.

Przyciski ustawiania programatora WEEKLY TIMER —

Naciśnij SET, aby przejść do trybu ustawiania programatora tygodniowego.

Naciśnij DAY i 1\~4, aby wybrać dzień i numer ustawienia.

Naciśnij ON/OFF, TIME i TEMP, aby ustawić WŁ./WYŁ., godzinę i temperaturę.

Naciśnij SET, aby zakończyć i przesłać ustawienie programatora tygodniowego.

Naciśnij WEEKLY TIMER KNOFF, aby włączyć programator tygodniowy. (Pojawi się WEEKLY)

Ponownie naciśnij WEEKLY TIMER BKNOW, aby wyłączyć programator tygodniowy. (WEEKLY zniknie).

① OFF/ON

Przycisk OFF/ON (WYL./WL.)

Przycisk wyboru trybu pracy

Przyciski temperatury

Każde naciśnięcie zwiększa lub zmniejsza temperaturę o 1°C.

Przycisk regulacji obrotów wentylatora FAN

Przycisk regulacji nawiewu góra-dół

Kierunek nawiewu lewo-prawo

Ustaw żaluzję pionową ręcznie przed włączeniem urządzenia.

Prosta funkcja pamięci pozwala przywołać preferowane (skonfi gurowane) ustawienie jednym naciśnięciem przycisku onowne naciśnięcie przycisku umożliwia natychmiastowy powrót do poprzedniego ustawienia.

Przycisk ECONO COOL

Temperatura zadana i kierunek nawiewu są automatycznie zmieniane przez mikroprocesor.

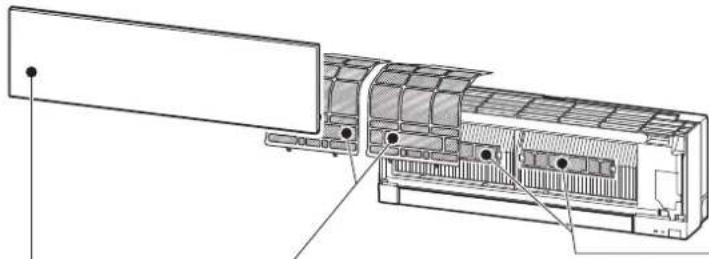

Czyszczenie

Instrukcja:

• Przed czyszczeniem należy wyłączyć zasilanie lub bezpiecznik.
• Zachować ostrożność, aby nie dotykać metalowych części dłońmi.
• Nie używać benzyny, rozcieńczalników, proszków ściernych ani środków owadobójczych.
• Stosować tylko rozcieńczone łagodne detergenty.

• Nie używać szczotek do szorowania, twardych gąbek itp.

• Nie zanurzać ani nie polewać żaluzji poziomej.

• Nie używać wody o temperaturze wyższej niż 50°C.
• Nie suszyć części, wystawiając je na bezpośrednie działanie promieni słonecznych, gorąca lub ognia.
• Nie wywierać nadmiernej siły na wentylator, ponieważ może pęknąć lub zostać połamany.

Filtr powietrza (fi ltr oczyszczający powietrze)

• Czyścić co 2 tygodnie

• Usunąć brud odkurzaczem lub splukać wodą.
• Po umyciu wodą dokładnie osuszyć w zacienionym miejscu.

Panel przedni

1. Unieś panel przedni, aż usłyszysz "kliknięcie".
2. Dokładnie zamknij panel przedni i naciśnij w miejscach oznaczonych strzałkami.

3. Wyczyść panel przedni, nie zdejmując go z urządzenia.

4. Wytrzyj miękką suchą szmatką. Specjalna miękka
   sucha szmatka jest dostarczana tylko z urządzeniami typu MSZ-EF**VGB.

5. Użyj specjalnej MIĘKKIEJ SUCHEJ SZMATKI. Numer części MAC-1001CL-E
6. Nie zamaczaj panelu przedniego w wodzie.

Filtr oczyszczający powietrze (jonizowany srebrem fi ltr oczyszczający powietrze)

Co 3 miesiące:

- Usuwać brud odkurzaczem.

Jeśli nie można usunąć brudu za pomocą odkurzania:

• Zamoczyć filtr i ramkę w letniej wodzie przed jej przepłukaniem.
• Po umyciu dokładnie osuszyć w zacienionym miejscu. Umieścić wszystkie zaczepy fi ltra powietrza.

Co rok:

• Wymieniać fi ltr oczyszczający powietrze na nowy, aby zachować najlepszą wydajność.
• Numer części MAC-2370FT-E

Pociągnąć, aby usunąć z fi ltra powietrza

! Ważne

• Filtry należy regularnie czyścić, aby zachować najlepszą wydajność i zmniejszyć zużycie energii.
• Brudne fi ltry powodują powstawanie skroplin w klimatyzatorze, co sprzyja rozwojowi grzybów, na przykład pleśni. Dlatego zaleca się czyszczenie fi ltrów powietrza co 2 tygodnie.

Ważne

• Powierzchnię jednostki wewnętrznej można łatwo zarysować, w związku z czym nie należy wycierać ani uderzać urządzenia niczym twardym. Również podczas instalacji lub zdejmowania panelu przedniego należy postępować z nim ostroźnie, aby uniknąć zarysowań.
• Nie używać ściernych środków czyszczących, ponieważ grozi to zarysowa niem powierzchni jednostki wewnętrznej.
• Na powierzchni jednostki wewnętrznej bardzo łatwo zostają ślady po palcach. Kiedy będą widoczne, należy je delikatnie wytrzeć miękka suchą szmatką.
• W przypadku używania dostępnych w sprzedaży szmatek nasączonych substancją chemiczną należy stosować się do ich instrukcji.
• Nie zostawiać otwartego panelu przedniego na dłuższy czas.

Niniejsze informacje są oparte na ROZPORZĄDZENIU (UE) Nr 528/2012

NAZWA MODELU	Czyszczony element (nazwa części)	Substancje aktywne (nr CAS)	Działanie	Sposób użycia (informacje dot. bezpieczeństwa)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTR	Zeolit srebrowo-cynkowy (130328-20-0)Fosforan srebrowo-sodowo-wodorowo-cyrkonowy (265647-11-8)2-oktylo-2H-izotiazol-3-on (OIT)(26530-20-1)	Przeciw-bakteryjnePrzeciw-pleśniowe	Produkt należy stosować zgodnie z zaleceniami w instrukcji stosowania oraz wyłącznie zgodnie z przeznaczeniem.Nie wkładać do ust. Przechowywać poza zasię-giem dzieci.
MAC-2370FT-E FILTR Zeolit srebrowo-cynkowy (130328-20-0)			Przeciw-bakteryjne	Produkt należy stosować zgodnie z zaleceniami w instrukcji stosowania oraz wyłącznie zgodnie z przeznaczeniem.Nie wkładać do ust. Przechowywać poza zasię-giem dzieci.

KONFIGURACJA INTERFEJSU Wi-Fi (tylko typ VGK)

Panel przedni Interfejs Wi-Fi

Niniejszy interfejs Wi-Fi przekazuje informacje o stanie i steruje poleceniami z sieci MELCloud, łącząc się z jednostką wewnętrzną.

Uwaga:

• Skonfi guru połączenie między interfejsem Wi-Fi i routerem. Patrz INSTRUKCJA KONFIGURACJI oraz SETUP QUICK REFERENCE GUIDE (SKRÓCO-NA INSTRUKCJA KONFIGURACJI) dostarczone z urządzeniem.
• INSTRUKCJĘ KONFIGURACJI można znaleźć na poniższej stronie internetowej. http://www.melcloud.com/Support
• Instrukcję obsługi sieci MELCloud można znaleźć na poniższej stronie internetowej.
  http://www.melcloud.com/Support

DANE TECHNICZNE

Model	Nazwa zestawu		— MSZ-EF25VG(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Jednostka wewnętrzna		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)		MSZ-EF50VG(K)(W/B/S)
	Jednostka zewnętrzna		— MUZ-EF25VG(H) MUZ-EF35VG(H) MUZ-EF42VG MUZ-EF50VG
Funkcja			Chłodzenie	Grzanie	Chłodzenie	Grzanie	Chłodzenie	Grzanie	Chłodzenie	Grzanie	Chłodzenie	Grzanie
Zasilanie ~ /N, 230 V, 50 Hz
Moc		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Moc wejściowa		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Masa	Jednostka wewnętrzna	kg	11,5
	Jednostka zewnętrzna	kg	—		31		34		35		40
Ilość czynnika chłodniczego (R32)		kg	—		0,62		0,74		0,74		1,05
Stopień ochrony IP	Jednostka wewnętrzna		IP 20
	Jednostka zewnętrzna		—		IP 24
Dopuszczalne ci-śnienie robocze	LP ps	MPa	—		2,77
	HP ps	MPa	4,17
Poziom hałasu (SPL)	Jednostka wewnętrzna (Super wys./Wys./Śred./Nis./Cicho)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Jednostka zewnętrzna	dB(A)	—		47	48	49	50	50	51	52	52

Dane techniczne jednostek wewnętrznych w systemie Multi ROZPORZĄDZENIE (UE) 2016/2281

Model	Jednostka wewnętrzna			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22 VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Moc	Chłodzenie	Jawna	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Utajona	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Ogrzewanie		kW	2,10	2,50	2,90	4,00	4,80	5,70
Przełączanie			kW	0,027	0,027	0,027	0,031	0,031	0,034
Poziom hałasu (Poziom mocy akustycznej)	Super wys./Wys./Śred./Nis./Cicho		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Gwarantowany zasięg roboczy

		Jednostka wewnętrzna	Jednostka zewnętrzna
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Chłodzenie	Górna granica	32°C DB23°C WB	46°C DB—	46°C DB—
	Dolna granica	21°C DB15°C WB	-10°C DB—	-10°C DB—
Ogrzewanie	Górna granica	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Dolna granica	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Termometr suchy
WB: Termometr mokry

Uwaga:

1. Warunki oceny

Chłodzenie — Jednostka wewnętrzna: 27°C DB, 19°C WB

Jednostka zewnętrzna: 35°C DB

Ogrzewanie — Jednostka wewnętrzna: 20°C DB

Jednostka zewnętrzna: 7°C DB, 6°C WB

1. Modele EF18/22 nie występują samodzielnie. Te modele jednostek wewnętrznych są przeznaczone wyłącznie do klimatyzatorów w systemie Multi.

Dane techniczne systemu Multi można uzyskać u sprzedawcy i/lub znaleźć w katalogu.

Interfejs Wi-Fi

Model	MAC-577IF2-E
Napięcie wejściowe	12,7 V DC (z jednostki wewnętrznej)
Zużycie energii	MAKS. 2 W
Wymiary Wys.×Szer.×Gł. (mm)	73,5×41,5×18,5
Masa (g)	46 (z kablem)
Poziom mocy nadajnika (MAKS.)	20 dBm @IEEE 802.11b
Kanał RF	1k ~ 13k (2412~2472 MHz)
Protokół radiowy	IEEE 802.11b/g/n (20)
Szyfrowanie	AES
Uwierzytelnianie	WPA2-PSK
Wersja oprogramowania	XX.00

Deklarację zgodności można znaleźć na poniższej stronie internetowej. http://www.melcloud.com/Support

WRAZIE PODEJRZENIA WY-STAPIENIA PROBLEMU

W następujących przypadkach należy natychmiast wyłączyć klimatyzator i skontaktować się ze sprzedawcą.

• Kiedy z jednostki wewnętrznej wycieka lub kapie woda.
  • Kiedy pulsuje kontrolka sygnalizacyjna pracy.
• Kiedy bezpiecznik często się wyłącza.
• Sygnał pilota zdalnego sterowania nie jest odbierany w pomieszczeniu, gdzie jest używana włączana/wyłączana elektronicznie lampa fłoorescencyjna (z inwerterem itp.).
• Praca klimatyzatora zakłóca odbiór sygnałów radiowych lub telewizyjnych. Dane urządzenie może wymagać wzmacniacza.
  • Kiedy słychać nietypowy dźwięk.
  • W razie stwierdzenia wycieku czynnika chłodniczego.

SIKKERHETSREGLER

niniejszym oświadcza na swoją wyłączną odpowiedzialność, że klimatyzatory i pompy ciepła opisane poniżej, są przeznaczone do zastosowań w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym:

Uwaga: Numer seryjny znajduje się na tabliczce znamionowej produktu.

Merk: Serienummeret befinner seg på navneplaten til produktet.
