KASUTUSJUHEND MSZ-EF18VGKB MITSUBISHI

Siseseadmel ja/või välisseadmel kuvatavate sümbolite tähendused

	HOIATUS!(Tuleohtlik)	Seade kasutab tuleohtlikku külmaainet.Kui külmaaine seadmest välja lekib ja puutub kokku tule või küttekehaga, tekitab see kahjulikku gaasi ja tuleohu.
	Enne kasutamist lugege KASUTUSJUHEND tähelepanelikult läbi.
	Hoolduspersonal peab enne kasutamist KASUTAMISJUHISE ja PAIGALDUSJUHENDI põhjalikult läbi lugema.
	KASUTAMISJUHIS ja PAIGALDUSJUHEND sisaldavad lisateavet.

• Kuna tootes on kasutusel pöörlevad osad ja osad, mis võivad põhjustada elektrilööki, lugege enne kasutamist kindlasti läbi need „Ettevaatusabinõud“.
• Kuna toodud ettevaatusabinõud on ohutuse seisukohast olulised, peate neid kindlasti järgima.
• Kui olete selle juhendi läbi lugenud, hoidke seda koos paigaldusjuhendiga käepärases kohas seadme läheduses.

Tähised ja nende tähendused

HOIATUS!

Ebaõige käsitsemine võib olla väga ohtlik ja suure tõenäosusega põhjustada surma, raske vigastuse jne.

ETTEVAATUST!

Ebaõige käsitsemine võib olenevalt tingimustest olla väga ohtlik.

Selles juhendis olevate sümbolite tähendused

: ärge seda mingil juhul tehke.

: järgige kindlasti juhist.

: ärge kunagi sisestage sörme, pulka jne.

: ärge kunagi astuge sise-/välisseadme peale ega asetage neile ühtegi eset.

: elektrilöögi oht. Olge ettevaatlik.

: lahutage kindlasti toitepistik pistikupesast.

: lülitage kindlasti toide välja.

: tuleohtlik.

: ärge kunagi puudutage märgade kätega.

: ärge kunagi pritsige seadmele vett.

HOIATUS!

Ärge ühendage toitejuhet vahekontakti, ärge kasutage pikendusjuhet ega ühendage mitut seadet ühte vahelduvvoolu pistikupessa. - See võib põhjustada ülekuumenemise, tulekahju või elektrilõägi.

Veenduge, et toitepistik oleks puhas ja sisestage see kindlalt pistikupessa. - Määrdunud pistik vöib pöhjustada tulekahju vöi elektrilöögi.

Ärge siduge, tömmake ega modifi tseerige toitejuhet ja ärge kuumutage seda ega asetage sellele raskeid esemeid. - See vöib pöhjustada tulekahju vöi elektrilöögi.

Ärge lülitage kaitselülitit VÄLJA/SISSE ega lahutage/ühendage toite- pistikut, kul seade töötab.

- See võib tekitada sädemeid, mis võivad põhjustada tulekahju. - Pärast siseseadme kaugjuhtimispuldiga VÄLJA lülltamist lülltage kindlasti kaitselüliti VÄLJA või lahutage toitepistik.

Ärge laske külmal öhul pikka aega järjest otse oma kehale puhuda. - See vöib tervist kahjustada.

Kasutaja el tohl seadet paigaldada, ümber paigutada, demonteerida, muuta ega parandada.

- Kui kliimaseadet on valesti käsitsetud, võib see põhjustada tulekahju, elektrilöögi, vigastuse, veelekke jne. Pidage nõu edasimüüjaga.

- Kui toitejuhe on kahjustatud, peab tootja või hoolduspersonal selle ohu vältimiseks välja vahetama.

Seadme paigaldamise, ümber paigutamise või hooldamise korral peate tagama, et külmutusahelasse ei sattuks muud ainet peale ettenähtud külmaaine (R32/R410A).

- Vööraine (nt öhk) olemasolu korral vöib röhk töusta liiga körgeks ja pöhjustada plahvatuse vöi vigastuse.

- Ettenähtust erineva külmaaine kasutamine vöib pöhjustada süsteemis mehaanilise törke, talitlushäire vöi rikke. Halvimal juhul ei ole seetöttu vöimalik tagada toote ohutust.

Isikud (kaasa arvatud lapsed), kelle füüsilised, sensoorsed või vaimsed võimed on piiratud või kellel puuduvad vastavad kogemused ja teadmised, ei tohi seadet kasutada muidu, kui nende turvalisuse eest vastutav isik ei ole neid eelnevalt juhendanud seadet kasutama.

Lapsi tuleb jälgida, et nad ei mängiks seadmega.

Ärge sisestage öhu sissevõtu- ega väljalaskeavasse sörme, pulka ega muud eset.

- See võib põhjustada vigastuse, sest sisemine ventilaator põörleb töö ajal suure kiirusega.

Ebatavaliste tingimuste esinemise korral (nt põlemislõhn) seisake kliimaseade ja lahutage toitepistik või lülitage kaitselüliti VÄLJA.

- Tavatus seisundis kliimaseadme kasutamise jätkamine võib põhjustada talitlushäire, tulekahju või elektrilögi. Konsulteerige sellisel juhul edasimüübaga.

Kui kliimaseade ei jahuta ega küta, vöib selle pöhjuseks olla külmaaine leke. Külmaaine lekke tuvastamise korral lülltage seade kohe välja, öhutage pöhjallkult ruuml ja konsulteerige edasimüüjaga. Kul remondiga kaasneb seadme külmaainega täitmine, küsige üksikasju hooldustehnikult.

- Klimaseadmes kasutatav külmaaine ei ole kahjulik. Üldjuhul lekkeid ei esine. Kui aga külmaainet lekib ja see puutub kokku tule või küttekehaga (nt soojapuhur, öliradiaator, pliit), tekitab see kahjulikku gaasi ja tuleohu.

Kasutaja el tohl kunagi püüda pesta slseseadme sisemust. Kul seadme sisemust on vaja puhastada, pöörduge edasimüüja poole.

- Sobimatu puhastusaine võib kahjustada seadme sees olevat plastmaterjali ja seeläbi põhjustada veelekke. Kui puhastusaine puutub kokku elektriosade või mootoriga, põhjustab see talitlushäire, suitsemise või tulekahju.

- Seadet tuleb hoida ruumis, kus ei ole pidevalt töötavaid süüteallikaid (nt avatud leegid, töötav gaasipõleti või elektriradiaator).

- Arvestage, et külmaaine ei pruugi sisaldada löhnaainet.

- Ärge kasutage seadme sulatamiseks ega puhastamiseks muid meetodeid peale nende, mis on tootja poolt soovitatud.

- Ärge torgake ega põletage.

Siseseade tuleb paigaldada ruumi, mille põrandapind on toodust suurem. Konsulteerige edasimüüjaga.

Seade on möeldud kasutamiseks asjatundjatele ja väljaöppe läbinud kasutajatele poodides, kergtööstuses ja taludes ning kommertskasutuseks tavaisikute poolt.

ETTEVAATUST!

Ärge puudutage sise-/välisseadme öhu sissevõtuava ega alumi- niumribisid.

• See võib põhjustada vigastuse.

Ärge pihustage seadmele insektitsiide ega süttivaid aineid.

- See võib põhjustada tulekahju või seadme deformeerumist.

Ärge laske seadmel puhuda otse lemmikloomade ega toatalmede peale.

• See võib lemmikloomi või toataimi vigastada.

Ärge asetage sise-/välisseadme alla muid elektriseadmeid ega mööblit.

- Seadmest vöib tilkuda vett, mis vöib pöhjustada kahjustuse vöi talitlus-häire.

Ärge jätke seadet kahjustatud paigaldusstendile.

- Seade võib kukkuda ja põhjustada vigastuse

Seadme kasutamiseks või puhastamiseks ärge astuge ebakindlale pingile.

- Te võite kukkudes vigastada saada.

Ärge tömmake toitejuhet.

- See võib juhtmesüdamikku kahjustada ja seeläbi põhjustada ülekuumenemist või tulekahju.

ETTEVAATUSABINÕUD

	Ärge laadige ega demonteerige patareisid ega visake neid tulle. See võib põhjustada patareide lekkimist, tulekahju või plahvatuse.
	Ärge kasutage seadet üle 4 tunni kõrges niiskuses (80% RH või rohkem) ega avatud akende ja välisuksega. See võib põhjustada klimaseadmes vee kondensatsiooni, mis tilkudes võib mööbl märjaks teha või kahjustada. Vee kondensatsioon klimaseadmes võib aldata kaasa seente (nt hallituse) kasvule.
	Ärge kasutage seadet eriotstarvetel, nagu toidu säilitamine, loomakasvatus, taimekasvatus, täppisseadmete või kunstiteoste säilitamine. Sellega võite põhjustada kvaliteedilangust või kahju loomadele ja talmedele.
	Ärge laske seadmel puhuda otse põlemisseadmetele. See võib põhjustada mitteläielikku põlemist.
	Holduge patarelde tahtmatust allaneelamisest, ärge kunagl pange ühelgl põhjusel patarelsid suhu. Patarel allaneelamine võib põhjustada lämbumist ja/ või mûrgltust.
	Enne seadme puhastamist lülitage see VÄLJA ja lahutage toitepistik või lülitage kaitselüliti VÄLJA. See võib põhjustada vigastuse, sest sisemine ventilaator põörleb töö ajal suure kiirusega.
	Kui seadet ei kasutata pikka aega, lahutage toitepistik või lülitage kaitselüliti VÄLJA. Seade võib endasse koguda mustust, mis võib põhjustada ülekuumenemist või tulekahju.
	Vahetage kölk kaugluhtimispuldl patareld sama tüüpl uute patarelde vastu. Vana patarel kasutamine koos uuega võib põhjustada ülekuumenemist, lekke või plahvatuse.
	Kui patarelvedelik puutub kokku naha või riletega, peske vastavat kohta põhjalikult puhta veega. Kui patarelvedelik puutub kokku silmadega, peske neid kohe põhjalikult puhta veega ja põörduge arsti poole.
	Veenduge, et ala oleks hästi ventileeritud, kui kasutate seadet koos põlemisseadmega. Ebapiisav ventilatsioon võib põhjustada hapnikupuudust.
	Lülitage kaitselüliti VÄLJA, kui kuulete äikesemürinat ja esineb pikselöögi oht. Pikselöök võib seadet kahjustada.
	Kui klimaseadet on kasutatud mitu hooaega, vilge lisaks tavapärasele puhastusele läbi tehniline ülevaatus ja hooldus. Seadmesse kogunenud mustus ja tolm võivad tekitada ebameeldivat löhna ja soodustada seente kasvamist (nt hallitust) või ummistada äravoolukanali ja põhjustada siseseadmest veelekke. Erioskusi nõudva ülevaatuse ja hoolduse läbivilimiseks konsulleerige edasimüüjaga.
	Ärge puudutage lüliteld märgade kätega. See võib põhjustada elektrilöögi.
	Ärge puhastage klimaseadet veega ega asetage sellele vett sisaldavaid objekte (nt lillevaas). See võib põhjustada tulekahju või elektrilöögi.
	Ärge astuge vällsseadmele ega asetage sellele esemeid. See võib teie või eseme kukkumise korral põhjustada vigastuse.

TÄHTIS

Määrdunud fl ltrld põhjustavad kllimaseadmes kondensatsiooni, mls altab kaasa seente (nt hallituse) kasvule. Seetöttu on soovitatav õhufi ltreid puhastada iga 2 nädala tagant. Enne seadme käivitamist veenduge, et horisontaallabad oleksid suletud asendis. Kui seade alustab tööd ja horisontaallabad on avatud asendis, ei pruugi need öigesse asendlisse naasta.

Paigaldamine

HOIATUS!
	Kliimaseadme paigaldamise osas konsulteerige edasimüüjaga.Kasutaja ei tohi seda ise paigaldada, sest paigaldus eeldab eriteadmisi ja -oskusi. Valesti paigaldatud kliimaseade võib põhjustada veelekke, tulekahju või elektrilöögl.
	Kasutage kliimaseadme jaoks eraldiselsvat toiteallikat.Toiteallikas, mis ei ole spetsiaalselt kliimaseadme jaoks ette nähtud, võib põhjustada ülekuumenemise või tulekahju.
	Ärge paigaldage seadet kohta, kus võib esineda tuleohtliku gaasi leket.Kui lekkiv gaas koguneb välisseadme ümber, võib see põhjustada plahvatuse.
	Maandage seade korralikult.Ärge ühendage maandusjuhet gaasitoru, veetoru, piksevarda ega telefoni maandusjuhtme külge. Vale maandamine võib põhjustada elektrilöögl.
ETTEVAATUST!
	Olenevalt kliimaseadme paigalduskohast võib olla vajalik maanduslekke kaitselülitä paigaldamine (nt suure öhuniiskusega kohas).Kui maanduslekke kaitselülitä ei ole paigaldatud, võib see põhjustada elektrilöögl.
	Veenduge, et vesi väljuks äravoolust korralikult.Kui äravoolukanal ei ole töökorras, võib vesi sise-ävälisseadmest välja tilkuda, tehes mööbli märjaks ja kahjustades seda.
Kui seade kältub tavatultLõpetage kohe kliimaseadme kasutamine ja konsulteerige edasimüüjaga.

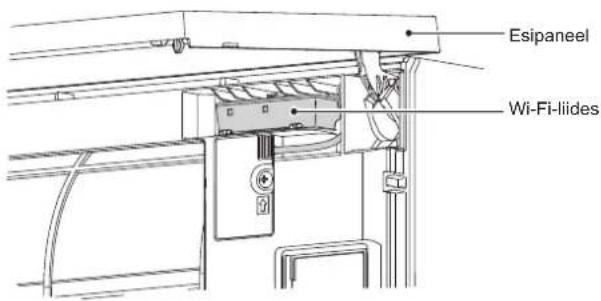

Wi-Fi-liidesele

HOIATUS!(Ebaõige käsitsemisega võivad kaasneda rasked tagajärjed, kaasa arvatud raske vigastus või surm.)
	Lapsed alates 8. eluaastast ja pilratud füüsilliste, sensoorsete ja vaim- sete võimetega või vastava kogemuse ja teadmuseta isikud võivad seda seadet kasutada tinglmusel, et neld on juhendatud seadme ohutu kasutamise osas ja nad mõistavad sellega seotud ohte.
	Lapsed ei tohi seadmega mängida. Lapsed ei tohi ilma järelevalveta seadet puhastada ega hooldada.
	Ärge kasutage Wi-Fi-liidest meditsiiniliste elektriseadmete läheduses ega inimeste läheduses, kes kannavad selliseid meditsiiniseadmeld nagu südamerütmur või siirdatav kardioverter-defi brillaator. See võib tulenevalt meditsiiniseadme või selle seadme talitlushäirest põhjustada õnnetuse.
	Ärge paigaldage Wi-Fi-liidest automaatsete juhtseadmete lähedusse (nt iseavanevad uksed või tulekahjuhäire). See võib tulenevalt talitlushäiretest põhjustada õnnetuse.
[Y465]	Ärge puudutage Wi-Fi-liidest märgade kätega. See võib seadet kahjustada, põhjustada elektrilöögi või tulekahju.
	Ärge pritsige Wi-Fi-liidesele vett ega kasutage seda vannitoas. See võib seadet kahjustada, põhjustada elektrilöögi või tulekahju.
	Kul WI-FI-llides kukub maha või selle holdja või kaabel on kahjustatud, lahutage toitepistik või lülitage kaitselüliti VÄLJA. See võib põhjustada tulekahju või elektrilöögi. Konsulteerige sellisel juhul edasimüüjaga.
ETTEVAATUST!(Ebaõige käsitsemise tagajärjeks võib muu hulgas olla vigastus või kahjustus hoonele.)
—	Wi-Fi-llidese paigaldamiseks või puhastamiseks ärge astuge ebakindlale astmetoolile. Te võite kukkudes vigastada saada.
	Ärge kasutage Wi-Fi-liidest muude raadioseadmete, mikrolaineahjude, traadita telefonide ega fakside läheduses. See võib põhjustada talitlushäiroid.

Körvaldamine

Fig. 1

Toote kõrvaldamise asjus konsulteerige edasimüüjaga.

Märkus.

Selle sümboli tähis kehtib ainult ELi riikides. Selle sümboli tähis vastab direktiivi 2012/19/EL artiklile 14 Teave kasutajatele ja lisale IX ja/või direktiivi 2006/66/EÜ artiklile 20 Teave lõppkasutajatele ja lisale II.

See etlevõtte MITSUBISHI ELECTRIC toode on kujundatud ja valmistatud, kasutades kõrgkvaliteetseid materjale ja komponente, mis on ringlussevõetavad ja/või korduvkasutatavad.

See sümbol tähendab, et elektri- ja elektroonikaseadmed ning patareid ja akud tuleb nende eluea löppedes körvaldada kasutuselt majapidamisjäätmetest eraldi. Kui sümboli alla on trükitud keemiline sümbol (Fig. 1), tähendab see, et patarei või aku sisaldab teatud kontsentratsioonis raskemetalli. Sellele viidatakse alljärgnevalt:

Hg: elavhōbe (0,0005%), Cd: kaadmium (0,002%), Pb: plii (0,004%)

Euroopa Liidus on elektri- ja elektroonikaseadmete ning patareide ja akude jaoks kasutusel eraldi kogumissüsteemid.

Vabanoge sellest seadmest, patareidest ja akudest õigesti oma kohalikus jäätmekogumis-/taaskasutuskeskuses.

Aidake hoida puhtana keskkonda, milles me elame!

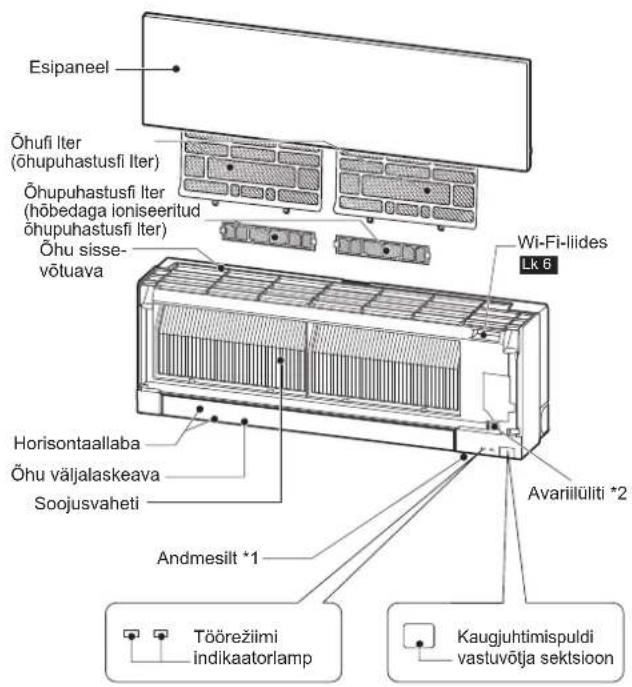

OSADE NIMETUSED

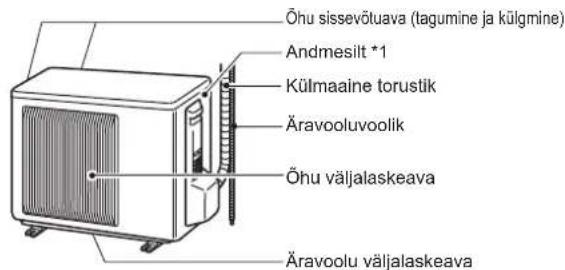

Siseseade Välisseade

Esipaneel Öhufi Iter (öhupuhastusfi Iter) Öhupuhastusfi Iter (höbedaga ioniseeritud öhupuhastusfi Iter) Öhu sisse- võtuava Wi-Fi-liides Lk 6 Horisontaallaba Öhu väljalaskeava Soojusvaheti Avarillüli ti *2 Andmesilt *1 Töörežiimi indikaatorlamp Kaugjuhtimispuldi vastuvõlja sektsioon

Öhu sissevõtuava (tagumine ja külgmine) Andmesilt *1 Külmaaine torustik Äravooluvoolik Öhu väljalaskeava Äravoolu väljalaskeava

Välisseadmete välimus vöib olla erinev.
*1 Andmesildil on toodud tootmise aasta ja kuu.

^*2 Kui kaugjuhtimispulti ei saa kasutada...

Avariirežiimi saab aktiveerida, vajutades siseseadme avarilülitit (E.O. SW). Iga kord, kui vajutatakse lülitit E.O. SW, muutub töörežiim allpool toodud järjekorras

-Põleb ○ : Ei põle Temperatuurisäte: 24 °C Ventilaatori kiirus: keskmine Horisontaallaba: automaatne

KASUTAMISEKS ETTEVALMISTAMINE

Enne kasutamist. Sisestage toitepistik pistikupessa ja/või lülitage kaitselülitisisse.

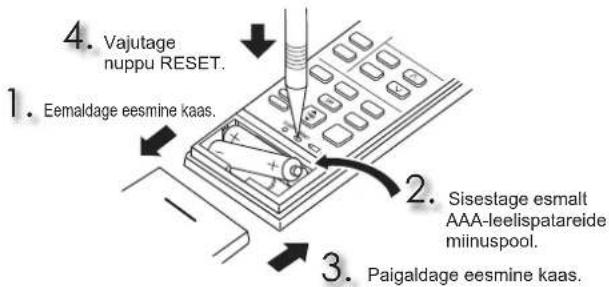

Kaugjuhtimispuldi patareide paigaldamine

4. Vajutage nuppu RESET. 1. Eemaldage eesmine kaas. 2. Sisestage esmalt AAA-leelispatareide miinuspool. 3. Paigaldage eesmine kaas.

1. Vajutage nuppu CLOCK. Mon CLOCK 0:00 2. Päeva valimiseks vajutage nuppu DAY. 3. Kellaaja seadistamiseks vajutage kas nuppu TIME või sektsooni TIMER nuppe. Iga vajutus muudab kellaega 1 minuti võrra edasi/tagasi (pikem vajutus 10 minutit). 4. Vajutage uuesti nuppu CLOCK. Mon CLOCK 13:00

KASUTAMISEKS ETTEVALMISTAMINE

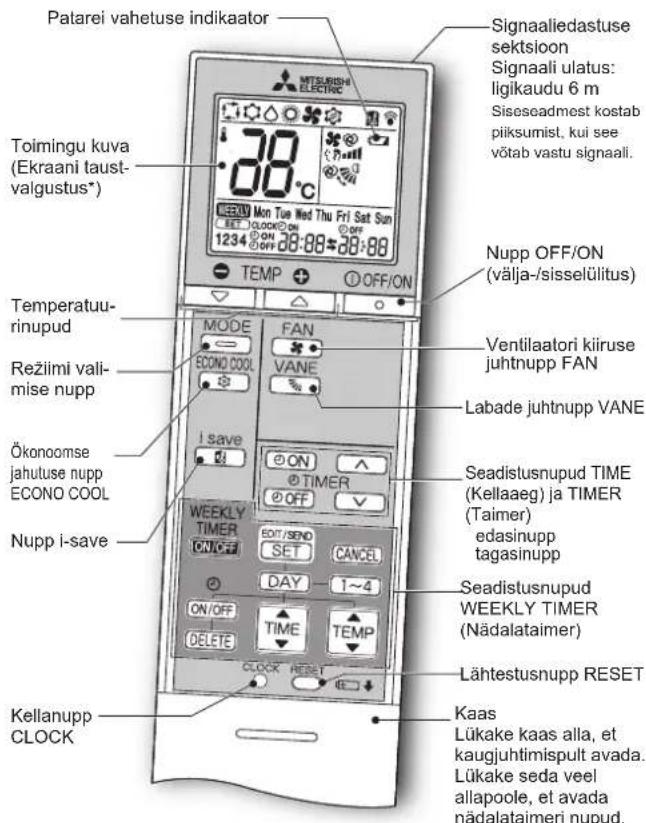

Kaugjuhtimispult

Patarei vahetuse indikaator Toimingu kuva (Ekraani taust- valgustus*) MITSURISHI ELECTRIC 30°C RENEW Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON 1234 OFF ON 38:88±28:88 TEMP OFF/ON Nupp OFF/ON (välja-/sisselülitus) Temperatuu- rinupud MODE FAN ECONO COOL VANE Režiimi vali- mise nupp I save WEEKLY TIMER EDIT/SEND CANCEL ON/OFF SET DAY 1~4 ON/OFF TIME TEMP DELETE CLOCK RESET Kellanupp CLOCK Signaaliedastuse sektsoon Signaali ulatus: ligikaudu 6 m Siseseadmest kostab piiksumist, kui see võtab vastu signaali. Ventilaatori kiiruse juhtnupp FAN Labade juhtnupp VANE Seadistusnupud TIME (Kellaag) ja TIMER (Taimer) edasinupp tagasinupp Seadistusnupud WEEKLY TIMER (Nädalataimer) Lähtestusnupp RESET Kaas Lükake kaas alla, et kaugjuhtimispult avada. Lükake seda veel allapoole, et avada nädalataimeri nupud.

* Kaugjuhtimispuldi kasutamisel lülitub taustvalgustus sisse. Kui kaugjuhtimispulti mõnda aega ei kasutata, siis taustvalgustus kustub.

Kasutage ainult seadmega kaasnevat kaugjuhtimispulti.

Ärge kasutage muid kaugjuhtimispulte.

Kui teineteise lähedusse on paigaldatud 2 või enam siseseadet, võib kaugjuhti-mispuldile reageerida vale siseseade.

ON (sisselülitamise taimer): seade lülitub valitud ajal sisse.

⊕OFF (väljalülitamise taimer): seade lülitub valitud ajal välja.

Taimeri kellaaja seadistamiseks vajutage nuppe △ (edasi) ja ▼ (tagasi).

Seadistusnupud WEEKLY TIMER (Nädalataimer) —

Nädalataimeri sätterežiimi minemiseks vajutage nuppu EDIT/SEND SET

Sätte päeva ja numbri valimiseks vajutage vastavalt nuppe DAY ja .1\~4

Vajutage nuppe ON/OFF, jok, et valida vastavalt sisse-/ väljalülitamine, kellaaeg ja temperatuur.

Nädalataimeri sätte kinnitamiseks ja seadmesse saatmiseks vajutage nuppu EDIT/SENC SET.

Nädalataimeri sisselülitamiseks vajutage nuppu TIMER ONOFF. (WEEKLY süttib.)

Nädalataimeri väljalülitamiseks vajutage uuesti nuppu (WEEKLY kustub.)

Nupp OFF/ON (välja-/sisselülitus)

Režiimi valimise nupp

Temperatuurinupud

Iga nupuvajutus tõstab või langetab temperatuuri 1 °C võrra.

Ventilaatori kiiruse juhtnupp FAN

Üles-alla öhuvoolu juhtnupp

Õhuvoolu suund vasakule-paremale

Liigutage enne kasutamise algust käsitsi vertikaallaba.

Lihtne funktsioon, mis võimaldab meelde tuletada eelsätted, vajutades nuppu majutage nuppu uuesti ja seade naaseb hetkega eelmisesse sättesse.

Ökonoomse jahutuse nupp ECONO COOL

Mikroprotsessor muudab automaatselt valitud temperatuuri ja öhuvoolu suunda.

PUHASTAMINE

Juhised:

• Enne puhastamist lülitage välja toiteallikas või kaitselüliti.
• Olge ettevaatlik, et mitte kätega metallosi puudutada.
• Ärge kasutage bensiini, vedeldit, poleerimispulbrit ega insektitsiidi.
• Kasutage ainult lahjendatud pehmeid pesuaineid.

• Ärge kasutage küürimisharja, köva nuustikut ega muud sarnast.

• Ärge leotage ega loputage horisontaallaba.

• Ärge kasutage vett, mille temperatuur ületab 50 °C.
• Ärge kasulage osade kuivatamiseks otsest päikesevalgust, küttekeha ega tuld.
• Ärge kasutage ventilaatori käsitsemisel liigset jõudu, vastasel korral vöib see puruneda.

• Puhastage iga 2 nädala tagant
- Eemaldage mustus tolmuimejaga või loputage veega.
- Pärast veega pesemist kuivatage seda põhjalikult varjulises kohas.

Esipaneel

1. Tõstke esipaneeli, kuni kuulete klõpsatust.
2. Sulgege esipaneel kindlalt ja vajutage nooltega viidatud kohtadele.
3. Puhastage esipaneeli ilma seda seadmelt eemaldamata.

• Pühkige pehme ja kuiva lapiga. Ainult MSZ-EF**VGB-tüüpi seadmega on kaasas spetsiaalne pehme kuiv lapp.
• Kasutage spetsiaalset PEHMET KUIVA LAPPI. Osa number MAC-1001CL-E
• Ärge leotage esipaneeli vees.

Õhupuhastusfi Iter (hõbedaga ioniseeritud õhupuhastusfi Iter)

Iga 3 kuu tagant

• Eemaldage tolmuimejaga mustus.
- Leotage filtrit koos raamiga leiges vees ja loputage seejärel.
- Pärast pesemist kuivalage seda põhjalikult varjulises kohas. Paigaldage kõik õhufiltrī lehed.

Kui mustust ei önnestu tolmuimejaga eemaldada

Iga aasta

- Vahetage parima töökorra tagami-seks uue õhupuhastusfiltri vastu.

• Osa number MAC-2370FT-E

Tömmake öhufiltrist eemaldamiseks

Tähtis

• Parima töökorra tagamiseks ja energlakulu vähendami-seks puhastage fi itreid regulaarselt.
• Määrdunud fi ltrid põhjustavad kliimaseadmes kondensatsiooni, mis aitab kaasa seente (nt hallituse) kasvule. Seetõttu on soovitatav öhufi ltreld puhastada iga 2 näda la tagant.

Tähtis

• Siseseadme pinnale tekivad kergelt kriimustused, mistöttu ärge hööruge seadet millegi köva/karedaga. Samuti käsit sege esipaneeli selle paigaldamisel või eemaldamisel ettevaatlikult.
• Krilmustuste vältimiseks ärge kasutage siseseadme pinnal abrasiivseid puhastusvahendeid.
• Siseseadme pinnale jäävad sörmejäljed väga lihtsalt peale. Kui sörmejäljed muutuvad nähtavaks, pühkige need pehme ja kuiva lapiga ettevaatlikult ära.
• Kauplusest saadava kemikaaliga niisutatud lapi kasutamisel järgige sellise lapi kasutusjuhiseid.
• Ärge jätke esipaneeli pikaks ajaks avatuks.

See teave põhineb MÄÄRUSEL (EL) nr 528/2012

MUDELI NIMI	Käsitletav artikkel (osa nimi)	Toimeained (CASi nr)	Omadus	Kasutusjuhend (ohutu käsitsemise teave)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTER	Höbe-tsink-tseoliit (130328-20-0)Höbe-naatriumvesinik-tsirkoonium-fosfaat (265647-11-8)2-oktüül-2H-isotiasool-3-oon (OIT) (26530-20-1)	Antibakteriaalne aineHallitusvastane aine	• Kasutage seda toodet vastavalt kasutusjuhen-di suunistele ja ainult kavandatud eesmärgil. • Ärge pange suhu. Hoidke lastest eemal.
MAC-2370FT-E FILTER Höbe-tsink-tseoliit (130328-20-0)			Antibakteriaalne aine	• Kasutage seda toodet vastavalt kasutusjuhen-di suunistele ja ainult kavandatud eesmärgil. • Ärge pange suhu. Hoidke lastest eemal.

Wi-Fi-LIIDESE SEADISTAMINE (ainult VGK-tüüpi)

Esipaneel Wi-Fi-IIides

See Wi-Fi-liides loob ühenduse siseseadmega, et edastada olekuteavet ja juhtida MELCloudist tulevaid käske.

Märkus.

• Seadistage ühendus Wi-Fi-liidese ja marsruuteri vahel. Lugege seadmega kaasnenud juhendeid SETUP MANUAL (HÄÄLESTUSJUHEND) ja SETUP QUICK REFERENCE GUIDE (HÄÄLESTUSE KIIRVIITEJUHEND).
• SETUP MANUAL (HÄÄLESTUSJUHEND) asub allpool toodud veebisaidil. http://www.melcloud.com/Support
• MELCloudi kasutusjuhendi leiate allpool toodud veebisaidilt. http://www.melcloud.com/Support

TEHNILISED ANDMED

Mudel	Määrake nimi		— MSZ-EF25VG(H) MSZ-EF35VG(H) M				SZ-EF42VG MSZ-EF50VG
	Siseseade		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S) M		SZ-EF42VG(K)(W/B/S) MSZ-EF50VG(K)(W/B/S)
	Välisseade — MUZ-EF25VG(H) MUZ-EF35VG(H)				MUZ-EF42VG		MUZ-EF50VG
Funktsloon			Jahutamine	Kütmine	Jahutamine	Kütmine	Jahutamine	Kütmine	Jahutamine	Kütmine	Jahutamine	Kütmine
Toiteallikas			~/N, 230 V, 50 Hz
Võimsus		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Sisend		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Kaal	Siseseade kg		11,5
	Välisseade	kg	—		31		34		35		40
Külmaaine täitemaht (R32)		kg	—		0,62		0,74		0,74		1,05
IP-kood	Siseseade		IP 20
	Välisseade		—		IP 24
Lubatud ülemäärane tööröhk	LP ps	MPa	—		2,77
	HP ps	MPa	4,17
Müratase (SPL)	Siseseade (eriti kõrge/kõrge/kesk-mine/madal/vaikne)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Välisseade	dB(A)	—		47	48	49	50	50	51	52	52

Siseruumide spetsifikatsioon multiühendusele MÄÄRUS (EL) 2016/2281

Mudel	Siseseade			MSZ-EF18VG(K)(W/B/S)	MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
Võimsus	Jahuta-mine	Tajutav	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latentne	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Kütmine		kW	2,10	2,50	2,90	4,00	4,80	5,70
Sisend			kW	0,027	0,027	0,027	0,031	0,031	0,034
Müratase(Helivõimsuse tase)	Eriti kõrge/kõrge/kesk-mine/madal/vaikne		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Tagatud tööulatus

		Siseseade	Vällsseade
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Jahuta-mine	Ülempiir	32 °C DB23 °C WB	46 °C DB—	46 °C DB—
	Alampiir	21 °C DB15 °C WB	-10 °C DB—	-10 °C DB—
Kütmine	Ülempiir	27 °C DB—	24 °C DB18 °C WB	24 °C DB18 °C WB
	Alampiir	20 °C DB—	-15 °C DB-16 °C WB	-20 °C DB-21 °C WB

DB: kuiv termomeeter
WB: märg termomeeter

Märkus.

1. Määramistingimus

Jahutamine – Siseseade: 27 °C DB, 19 °C WB

Välisseade: 35 °C DB

Kütmine – Siseseade: 20 °C DB

Välisseade: 7 °C DB, 6 °C WB

1. EF18/22-I puuduvad tehnilised andmed üksiku kombinatsiooni tarbeks. Need sisemudelid on ette nähtud ainult mitmiksüsteemse öhukonditsioneeri jaoks.

Mitmiksüsteemi tehnilised andmed saate oma edasimüüjalt või vastavast tootekataloogist.

Wi-Fi-liides

Mudel	MAC-577IF2-E
Sisendpinge	DC 12,7 V (siseseadmest)
Energiatarve	MAX 2 W
Suurus K × L × S (mm)	73,5 × 41,5 × 18,5
Kaal (g)	46 (koos kaabliga)
Saatja võimsustase (MAX)	20 dBm @IEEE 802.11b
RF-kanal	1~13 kanalit (2412~2472 MHz)
Raadioprotokoll	IEEE 802.11b/g/n (20)
Krüpteering	AES
Autentimine	WPA2-PSK
Tarkvara versioon	XX.00

Vastavusdeklaratsiooni leiate allpool toodud veebisaidilt.

Järgmistel juhtudel löpetage kliimaseadme kasutamine ja konsulteerige edasimüüjaga.

• Siseseadmest lekib või tilgub vett.
  • Töö märgutuli vilgub.
• Kaitselüliti lülitab seadme sageli välja.
• Kaugjuhtimispuldi signaali ei võeta vastu ruumis, kus on kasutusel elektroonilise lülitusega luminofoorlamp (inverter-tüüpi luminofoorlamp jne).
• Kliimaseadme kasutamine häirib raadio- või telerisignaali. Mõjutatud seadme jaoks võib olla vaja kasutada võimendit.
• Seadmest kostab ebatavalist heli.
  • Tuvastatakse külmaaine leke.

DROŠĪBAS NORĀDĪJUMI

kinnitab käesolevaga oma ainuvastutusel. et allpool toodud kliimaseadmed ia sooiuspumbad on mõeldud kasutamiseks elu-. äri- ia kerotööstuskeskkondades:

Märkus. Seerianumber asub toote andmesildil
