Rodzaj produktu	Przedwzmacniacz gramofonowy
Zgodność	Gramofony z wkładkami MM (magnetyczne) i MC (cewkowe)
Wzmocnienie (1 kHz)	40 dB (MM), 60 dB (MC)
Stosunek sygnału do szumu	>72 dB (MM), >60 dB (MC)
Różnica	<0,5 dB
Separacja kanałów	>70 dB (MM), >60 dB (MC)
Napięcie wyjściowe	600 mV
Zakres temperatury pracy	-15°C do +50°C
Zasilanie	Zewnętrzny zasilacz 18 V DC / 150 mA
Złącza wejściowe	1 x stereofoniczne wejście RCA (L/P)
Złącza wyjściowe	1 x stereofoniczne wyjście RCA (L/P)
Selektor typu	Przełącznik PHONO TYPE (MM/MC)
Sterowanie	Wyłącznik POWER z niebieską diodą LED
Zawartość opakowania	Phono PreAmp PRO, zasilacz, instrukcja obsługi
Konserwacja	Czyścić tylko suchą szmatką
Bezpieczeństwo	Nie wystawiać na wilgoć, zapewnić wentylację, nie umieszczać w pobliżu źródeł ciepła
Gwarancja	2 lata, obowiązuje dla pierwszego nabywcy, wady materiałowe lub produkcyjne

Często zadawane pytania - Phono PreAmp PRO Oehlbach

Jak podłączyć Phono PreAmp PRO?

Podłącz gramofon do stereofonicznego wejścia RCA (L/P) przedwzmacniacza, a następnie wyjście RCA do wejścia AUX lub Line wzmacniacza. Podłącz zasilacz 18V i włącz urządzenie.

Jakiego typu wkładek mogę użyć: MM czy MC?

Phono PreAmp PRO jest kompatybilny z wkładkami MM (magnetycznymi) i MC (cewkowymi). Wybierz odpowiedni typ za pomocą przełącznika PHONO TYPE na przednim panelu.

Skąd wiedzieć, czy mój gramofon ma wkładkę MM czy MC?

Sprawdź instrukcję gramofonu lub specyfikację producenta. Zazwyczaj wkładki magnetyczne (MM) są najczęstsze. Wkładka MC ma niższe napięcie wyjściowe.

Niebieska dioda nie świeci się, co robić?

Sprawdź, czy zasilacz jest prawidłowo podłączony i czy gniazdko działa. Upewnij się, że wyłącznik POWER jest w pozycji On. Jeśli dioda nadal nie świeci, skontaktuj się z serwisem.

Czy mogę podłączyć kilka gramofonów jednocześnie?

Nie, Phono PreAmp PRO ma tylko jedno stereofoniczne wejście RCA. Aby podłączyć kilka gramofonów, musisz użyć przełącznika źródeł.

Czy istnieje ryzyko uszkodzenia urządzenia przy użyciu wkładki MM na ustawieniu MC?

Tak, może to spowodować przeciążenie wejścia i zniekształcenie dźwięku. Zawsze ustawiaj przełącznik PHONO TYPE zgodnie z typem wkładki.

Jak czyścić Phono PreAmp PRO?

Użyj miękkiej, suchej szmatki. Nigdy nie używaj środków chemicznych ani wody. Przed czyszczeniem odłącz urządzenie.

Jaki jest okres gwarancji?

Gwarancja wynosi 2 lata od daty zakupu. Obejmuje wady materiałowe i produkcyjne. Zachowaj paragon.

Czy mogę używać urządzenia z vintage'owym gramofonem bez wbudowanego przedwzmacniacza?

Tak, to jest dokładnie przeznaczenie. Phono PreAmp PRO wzmacnia sygnał gramofonu, aby można go było podłączyć do wejścia liniowego wzmacniacza.

Co zrobić w przypadku braku dźwięku?

Sprawdź wszystkie kable RCA, zasilanie, przełącznik PHONO TYPE i ustawienia wzmacniacza (wybrane źródło). Upewnij się, że gramofon jest włączony.

INSTRUKCJA OBSŁUGI Phono PreAmp PRO Oehlbach

Instrukcja obsługi I Informacje dotyczące gwarancji

Serdecznie dziękujemy, że zdecydowali się Państwo na zakup produktu firmy Oehlbach ^® . Prosimy o szczegółowe zapoznanie się z niniejszą instrukcją obsługi. Pozwoli to na zachowanie nieograniczonej sprawności urządzenia.

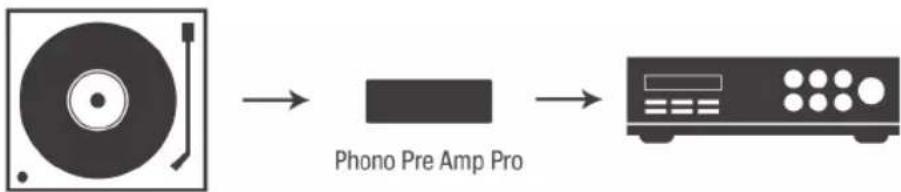

Oehlbach Phono PreAmp PRO to przedwzmacniacz gramofonowy ekstra klasy. Umożliwia on podłączenie gramofonu do wejścia Line lub Aux wzmacniacza lub odbiornika AV bez wejścia gramofonowego. Istniej możliwość podłączania systemów z wkładkami gramofonowymi typu Moving Magnet (MM) oraz Moving Coil (MC). Wzmocnie- nie sygnałów audio odbywa się niskoszumowo i bez zniekształceń.

Właściwości

• Niskoszumowy wzmacniacz bez zniekształceń
• Kompatybilny z systemami z wkładkami gramofonowymi MM oraz MC
• Pozlacane styki
• Zasilanie poprzez zewnętrzny zasilacz

Wzmocnienie przy 1 kHz: 40 dB (MM); 60 dB (MC) Stosunek sygnału do szumu (SNR): >72 dB (MM); >60 dB (MC) Różnica między kanałami: <0,5 dB Rozdział kanałów: >70 dB (MM), >60 dB (MC) Napięcie wyjściowe: 600 mV Zakres temperatur: -15 do +50°C

Złącza

Analogowe wyjścia audio: 1x RCA Stereo-Cinch R/L Analogowe wejścia audio: 1x RCA Stereo-Cinch R/L Zasilanie: 1x wejście DC18 V

Phono PreAmp PRO

Elementy obsługi

PHONE TYPE: Przełącznikiem „Phono Type” wybiera się typ wkładki gramofonowej, z której pochodzi przetwarzany sygnał audio – wkładka MM lub MC.

POWER: Aby włączyć lub wyłączyć urządzenie, nacisnąć przycisk „Power”. Jeśli urządzenie jest włączone, z przodu świeci się niebieska dioda.

Wskazówka

Przed przystąpieniem do korzystania z przedwzmacniacza Phono PreAmp PRO należy sprawdzić, jak typ wkładki znajduje się w gramofonie i odpowiednio ustawić przełącznik PHONO TYPE.

Zawartość opakowania

• Oehlbach Phono PreAmp PRO
• Zasilacz (18 V/150mA)
- Instrukcja obsługi

Wskazówki

Aby uniknąć ryzyka wybuchu pożaru, zwarcia lub uszkodzenia produktu, należy przestrzegać następujących zasad:

1. Nie wystawiać produktu na działanie deszczu lub wilgoci. Nie ustawiać na urządzeniu naczyń napełnionych wodą.
2. Nie instalować urządzenia w regale na książki, zabudowanej szafie lub na podobnych wąskich przestrzeniach. Upewnić się, że urządzenie jest prawidłowo wentylowane.
3. Aby uniknąć zwarcia lub pożaru wskutek przegrzania, nie przykrywać urządzenia ani nie odkładać na nim żadnych przedmiotów.
4. Nie ustawiać urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, piece itd.
5. Nie korzystać z urządzenia w pobliżu otwartych źródeł ognia lub świecie.
6. Urządzenie czyścić wyłącznie suchą ściereczką.
7. W zależności od zestawionych urządzeń może dojść do ograniczenia funkcji.
8. W razie konieczności skorzystania z serwisu należy zwrócić się do wykwalifikowanego personelu serwisowego.

Spełnienie wymagań dyrektyw UE

Ten produkt może nosić znak CE. Spełnia on wymagania dyrektywy UE w sprawie niskiego napięcia 2006/95/WE, dyrektywy UE 2004/108/WE, dyrektywy UE RoHS 2011/65/WE, dyrektywy UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) 2012/19/WE. Bezpłatną kopię deklaracji zgodności można otrzymać, kontaktując się z punktem sprzedaży, działem handlowym lub siedzibą firmy Oehlbach Kabel GmbH. Dane teleadresowe można znaleźć na stronie http://www.oehlbach.com.

OEHLBACH®

Gwarancja

Gratulacje! Dzięki dobrej decyzji stał/a się Pan/i posiadaczem produktu OEHLBACH ^® . Produkty OEHLBACH ^® dzięki swojej wysokiej jakości cieszą się na całym świecie ogromną popularnością. Wysoka jakość wykonania umożliwia nam udzielanie na ten produkt OEHLBACH ^® 2-letniej gwarancji. Podczas całego procesu produkcyjnego produkty OEHLBACH ^® poddawane są bieżącej kontroli i różnym testom. W razie konieczności skorzystania z serwisu należy pamiętać o następujących kwestiach:

1. Okres gwarancyjny rozpoczyna się z momentem zakupu produktu i obowiązuje wyłącznie dla pierwszego właściciela.

2. W okresie gwarancyjnym usuwamy ewentualne wady, które w sposób udokumentowany dotyczą materiału i procesu produkcyjnego, stosując wg własnego wyboru wymianę lub naprawę uszkodzonych części. Wszelkie inne roszczenia, w szczególności redukcja ceny lub odstąpienie od umowy kupna-sprzedaży, odszkodowanie czy szkody następcze, są wykluczone. Świadczenie gwarancyjne nie zmienia okresu gwarancyjnego.

3. Nie wolno wykonywać nieodpowiednich manipulacji przy produkcie.

4. W razie konieczności skorzystania z gwarancji należy zwrócić się najpierw do swojego sprzedawcy. Jeżeli konieczne okaże się przesłanie produktu do nas, należy zapewnić

- aby produkt został przesłany w nienaruszonym oryginalnym opakowaniu

- z załączonym dowodem zakupu.

1. Gwarancji nie podlegają:

- elementy świetlne

- części eksploatacyjne

- widocznie lub niewidoczne szkody transportowe (reklamacje w zakresie takich szkód należy składać bezpośrednio w firmie transportowej, na kolei lub poczcie),

- rysy na częściach metalowych, osłonie frontowej itp. (takie uszkodzenia należy zgłaszać bezpośrednio sprzedawcy w ciągu 5 dni od momentu zakupu).

- wady powstałe w wyniku nieprawidłowego ustawienia, błędnego podłączenia, nieprawidłowej obsługi (patrz instrukcja obsługi), nadmiernego obciążenia lub innego działania przy użyciu siły,

- nieprawidłowo naprawione lub zmienione urządzenia, które nie były otwierane przez nas, lecz przez osoby trzecie,

- szkody następcze w urządzeniach innych producentów,

- zwrot kosztów usuwania szkody przez osoby trzecie bez naszej uprzedniej zgody.

Phono PreAmp PRO
