INSTRUKCJA OBSŁUGI SWPC-300 KOSPEL

Wymiennik Ciepłej Wody Użytkowej Brauchwarmwasserspeicher

DHW cylinder

Producent zastrzega sobie prawo wprowadzania zmian jakie będzie uważał za wskazane, a które nie będą uwi docz nio ne w instrukcji obsługi, przy czym zasadnicze cechy wyrobu zostaną za cho wa ne.

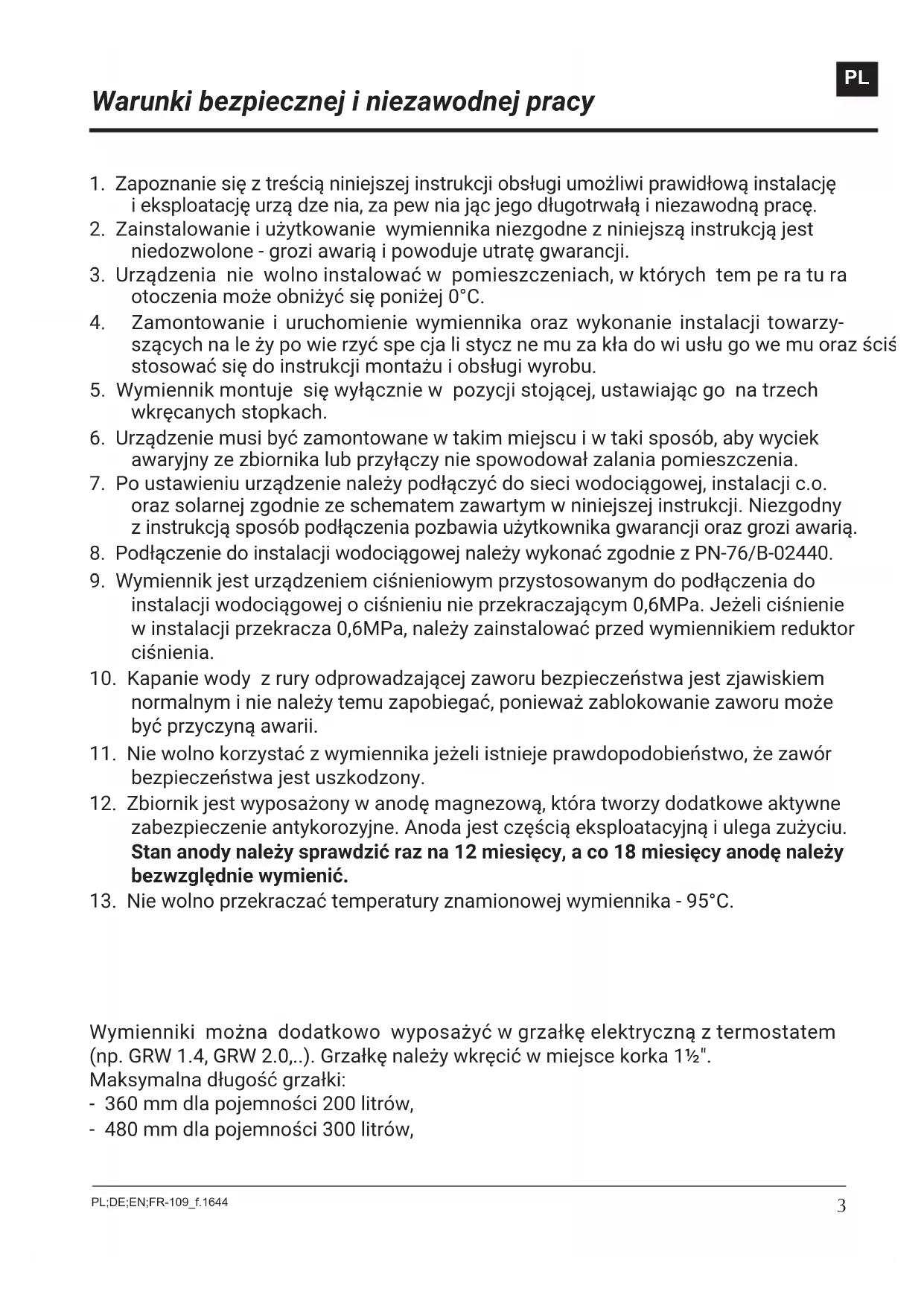

1. Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwia prawidłową instalację i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.
2. Zainstalowanie i użytkowanie wymiennika niezgodne z niniejszą instrukcją jest niedozwolone - grozi awarią i powoduje utratę gwarancji.
3. Urządzenia nie wolno instalować w pomieszczeniach, w których tem pe ra tu ra otoczenia może obniżyć się poniżej 0°C.
4. Zamontowanie i uruchomienie wymiennika oraz wykonanie instalacji towarzy- szących na le ży po wie rzyć spe cja li stycz ne mu za kła do wi usłu go we mu oraz ściś stosować się do instrukcji montażu i obsługi wyrobu.
5. Wymiennik montuje się wyłącznie w pozycji stojącej, ustawiając go na trzech wkręcanych stopkach.
6. Urządzenie musi być zamontowane w takim miejscu i w taki sposób, aby wyciek awaryjny ze zbiornika lub przyłączy nie spowodował zalania pomieszczenia.
7. Po ustawieniu urządzenie należy podłączyć do sieci wodociągowej, instalacji c.o. oraz solarnej zgodnie ze schematem zawartym w niniejszej instrukcji. Niezgodny z instrukcją sposób podłączenia pozbawia użytkownika gwarancji oraz grozi awarią.
8. Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440.
9. Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6MPa. Jeżeli ciśnienie w instalacji przekracza 0,6MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia.
10. Kapanie wody z rury odprowadzającej zaworu bezpieczeństwa jest zjawiskiem normalnym i nie należy temu zapobiegać, ponieważ zablokowanie zaworu może być przyczyną awarii.
11. Nie wolno korzystać z wymiennika jeżeli istnieje prawdopodobieństwo, że zawór bezpieczeństwa jest uszkodzony.
12. Zbiornik jest wyposażony w anodę magnezową, która tworzy dodatkowe aktywne zabezpieczenie antykorozyjne. Anoda jest częścią eksploatacyjną i ulega zużyciu. Stan anody należy sprawdzić raz na 12 miesięcy, a co 18 miesięcy anodę należy bezwzględnie wymienić.
13. Nie wolno przekraczać temperatury znamionowej wymiennika - 95°C.

Wymienniki można dodatkowo wyposażć w grzałkę elektryczną z termostatem (np. GRW 1.4, GRW 2.0,...). Grzałkę należy wkręcić w miejsce korka 1½".

Maksymalna długość grzałki:

- 360 mm dla pojemności 200 litrów,

- 480 mm dla pojemności 300 litrów,

Podłączenie do instalacji c.o. należy wykonać za pomocą śrubunków przyłączeniowych 1", a przed śrubunkami umieścić zawory odcinające.

W instalacji z obiegiem wymuszonym (z pompą wodną c.o.), aby wymiennik osiągnął wydajność podaną w tabeli „Dane techniczne”, należy zapewnić odpowiednie natężenie przepływu wody grzewczej.

Model SWP wyposażony jest w pojedynczą wężownicę o dużej powierzchni wymiany ciepła.

Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440.

Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6 MPa. Jeżeli ciśnienie w instalacji przekracza 0,6 MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia.

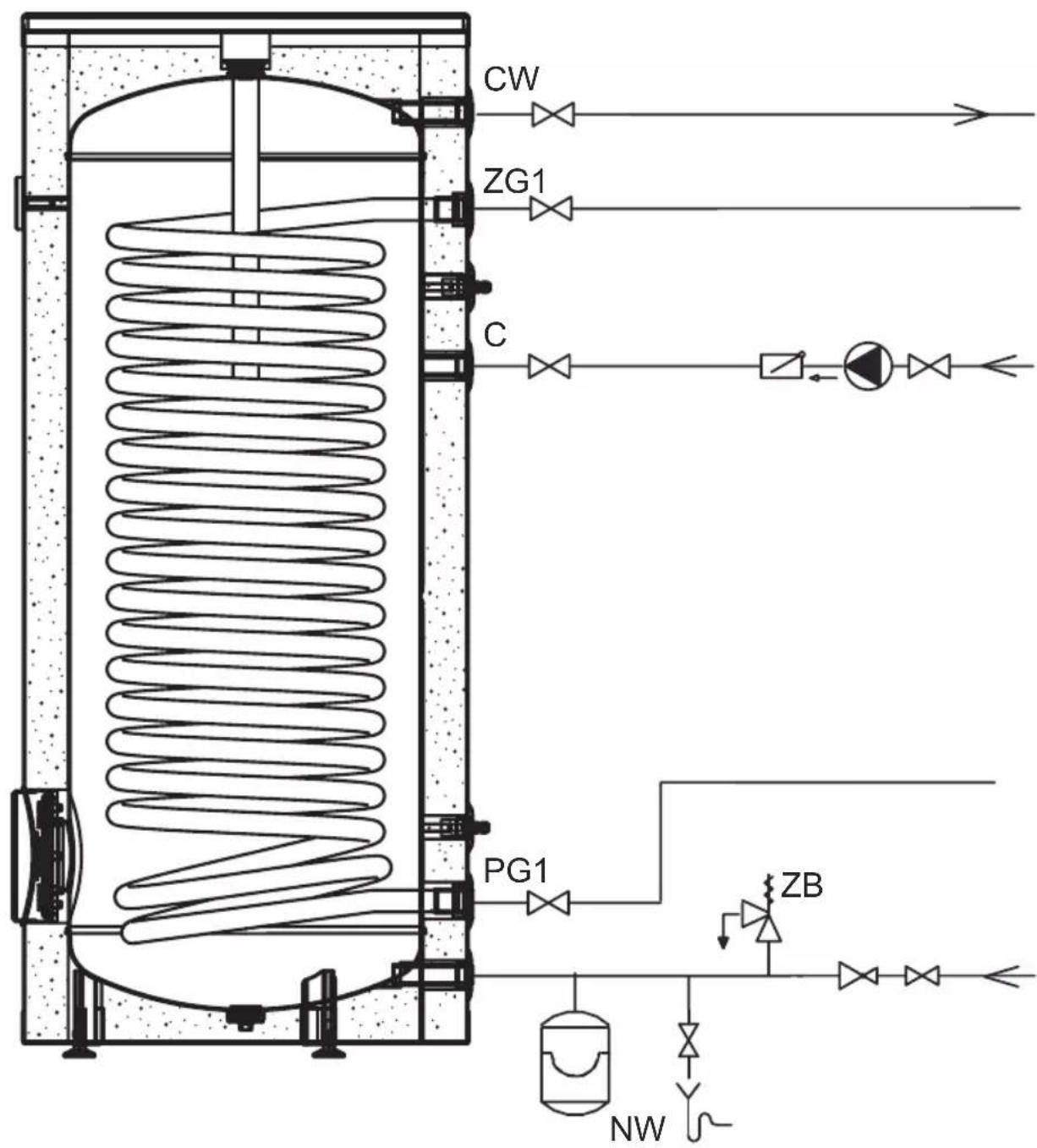

Wymiennik należy podłączyć do sieci wodociągowej w następujący sposób:

• do króćca doprowadzającego zimną wodę użytkową [ZW] zamontować trójnik z zaworem bezpieczeństwa o ciśnieniu otwarcia 6 bar* i zaworem spustowym; między zbiornikiem a zaworem bezpieczeństwa a także na jego wylocie nie może znajdować się żaden zawór odcinający ani element dławiący przepływ; zawór bezpieczeństwa musi być zamontowany w taki sposób, aby był widoczny wyciek wody,
• wymiennik z zamontowanym zaworem bezpieczeństwa podłączyć do instalacji wodociągowej,
• na doprowadzeniu zimnej wody zainstalować zawór odcinający.

Wyprowadzenie ciepłej wody użytkowej należy podłączyć do króćca, który znajduje się na górnej części wymiennika.

Każdy wymiennik wyposażony jest w króciec przeznaczony do podłączenia cyrkulacji c.w.u.

*Należy zastosować zawór bezpieczeństwa dobrany do mocy źródła ciepła. Montaż zaworu bezpieczeństwa o nieodpowiedniej przepustowości może doprowadzić do nadmiernego wzrostu ciśnienia w wymienniku i w efekcie do rozszczelnienia. W takim przypadku gwarancja nie obejmuje powstałych szkód.

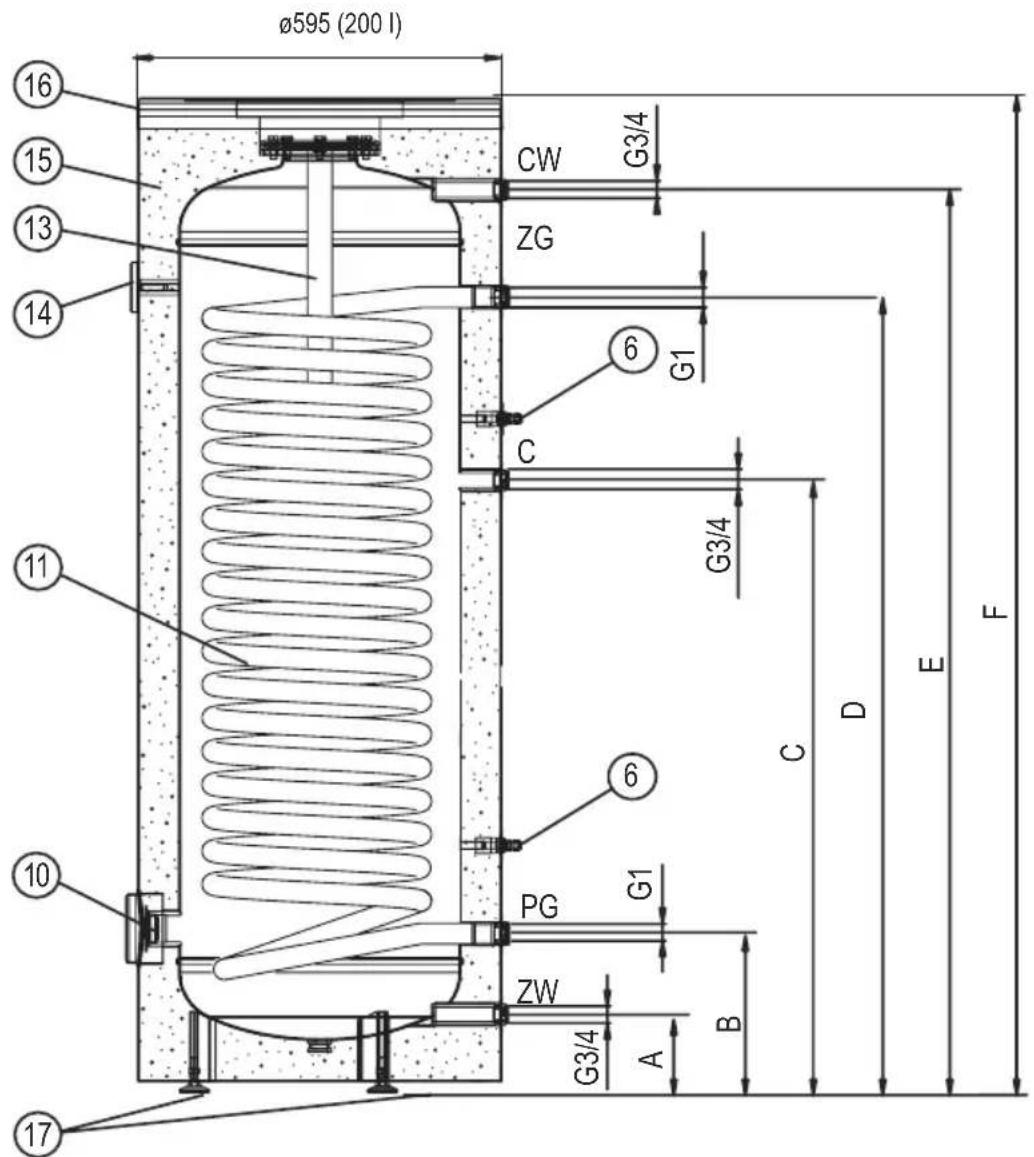

Ø595 (200 l) 16 15 13 14 CW G3/4 ZG 6 G1 C G3/4 11 10 6 PG G1 ZW A B D E F C F G3/4 G3/4

[6] - rurka czujnika

[10] - króciec grzałki elektrycznej (korek 1½")

[11] - wężownica grzejna

[13] - anoda magnezowa

[14] - termometr

[15] - izolacja termiczna

[16] - pokrywa górna

[17] - stopki

ZW - zimna woda

CW - ciepła woda

C - cyrkulacja

ZG - zasilanie czynnikiem grzewczym

PG - powrót czynnika grzewczego

A-F - wymiary określone w tabeli

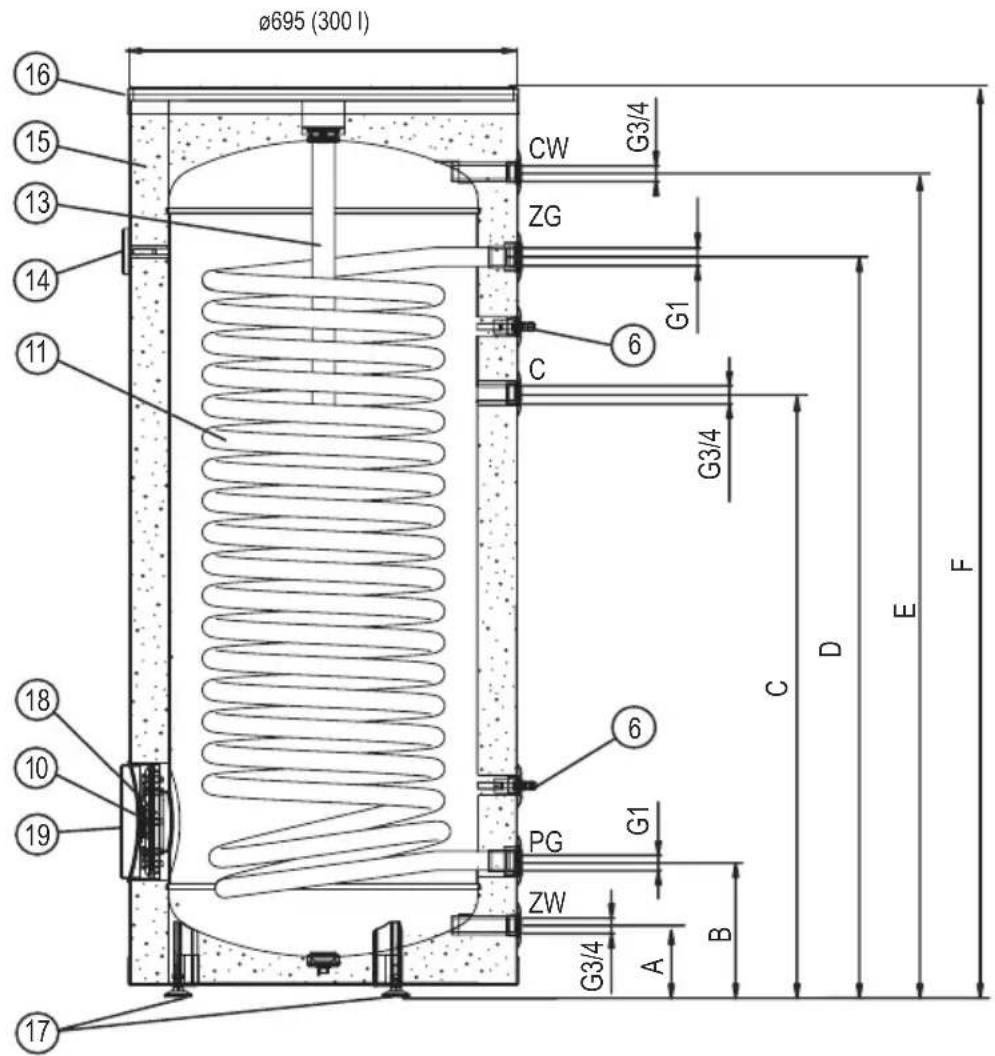

Budowa wymienników SWP (300l)

Ø695 (300 l) 16 15 13 14 11 CW G3/4 ZG G1 C 6 G3/4 18 10 19 6 PG G1 ZW A B D E F G3/4

[6] - rurka czujnika

[10] - króciec grzałki elektrycznej (korek 1½")

[11] - wężownica grzejna

[13] - anoda magnezowa

[14] - termometr

[15] - izolacja termiczna

[16] - pokrywa górna

[17] - stopki

[18] - otwór rewizyjny

[19] - pokrywa otworu rewizyjnego

ZW - zimna woda

CW - ciepła woda

C - cyrkulacja

ZG - zasilanie czynnikiem grzewczym

PG - powrót czynnika grzewczego

A-F - wymiary określone w tabeli

Wymiary SWP
	200 300
A 127
B 258 241
C 993 1071
D 1290 1313
E	1464
F	1610 1615

Uruchomienie

Przed uruchomieniem wymiennika należy optycznie sprawdzić podłączenie urządzenia oraz prawidłowość montażu zgodnie ze schematami. Wszystkie przyłącza, nawet te, które zostały zamontowane fabrycznie (króciec grzałki elektrycznej, anoda magnezowa, pokrywa otworu rewizyjnego) należy sprawdzić pod kątem szczelności podczas uruchamiania i w razie ewentualnych wycieków ponownie uszczelnić. Wymiennik należy napełnić wodą:

• otworzyć zawór na doprowadzeniu zimnej wody,
• otworzyć zawór poboru ciepłej wody w instalacji (wypływ pełnego strumienia wody bez pęcherzy powietrza świadczy o napełnieniu zbiornika),
• zamknąć zawory czerpalne,

Otworzyć zawory łączące instalację solarną i grzewczą z wymiennikiem. Sprawdzić szczelność połączeń po stronie wody użytkowej i po stronie czynników grzewczych.

Sprawdzić działanie zaworu bezpieczeństwa (zgodnie z instrukcją producenta zaworu).

Opróżnianie zbiornika

W celu opróżnienia zbiornika z wody należy:

• zamknąć zawory łączące wymiennik z obiegiem grzejnym,
• zamknąć zawór na doprowadzeniu zimnej wody do wymiennika,
• otworzyć zawór spustowy.

Wymienniki są bezpieczne i niezawodne w eksploatacji pod warunkiem przestrzegania poniższych zasad:

• Co 14 dni należy sprawdzić działanie zaworu bezpieczeństwa, (jeżeli nie nastąpi wypływ wody zawór jest niesprawny i nie wolno eksploatować wymiennika).
• Czyścić okresowo zbiornik z nagromadzonych osadów. Częstotliwość czyszczenia zbiornika zależy od twardości wody występującej na danym terenie. Czynność tę należy zlecić zakładowi serwisowemu.

Śruby pokrywy [19] należy dokręcać z momentem 18-22Nm

• Raz w roku należy sprawdzić anodę magnezową.
• Co 18 miesięcy należy bezwzględnie wymieniać anodę magnezową.
• wymiana anody [13] (wymiennik 200): zdjąć pokrywę górną [16], wyjąć znajdujący się pod nią krążek izolacji, zamknąć zawór odcinający na doprowadzeniu zimnej wody, otworzyć zawór ciepłej wody na baterii, otworzyć zawór spustowy, spuścić taką ilość wody z instalacji aby można było wymienić anodę nie powodując zalania pomieszczenia, zdemontować pokrywę otworu rewizyjnego [19] i wykręcić anodę. Śruby pokrywy [19] należy dokręcać z momentem 18-22Nm
• wymiana anody [13] (wymiennik 300 l) : zdjąć pokrywę górną [16], wyjąć znajdujący się pod nią krążek izolacji, zamknąć zawór odcinający na doprowadzeniu zimnej wody, otworzyć zawór ciepłej wody na baterii, otworzyć zawór spustowy, spuścić taką ilość wody z instalacji, aby można było wymienić anodę nie powodując zalania pomieszczenia, odkręcić korek i wykręcić anodę.
• W celach higienicznych należy okresowo podgrzewać wodę powyżej 70°C.
• Wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do zakładu serwisowego.
• Zaleca się zaizolowanie termiczne rury odprowadzającej oraz rur przyłączeniowych wężownicy w celu zminimalizowania strat ciepła.

Wyżej wymienione czynności należy wykonywać we własnym zakresie i nie podlegają one obsłudze gwarancyjnej.

Wymiennik ciepłej wody użytkowej SWP
Pojemność znamionowa I200300
Ciśnienie znamionowe	zbiornik	MPa	0,6
	wężownica 1
Temperatura znamionowa °C95
Współczynnik mocy NL wg DIN 4708 przy zasilaniu wodą grzewczą o temperaturze 80 °C		N_L	6,010,6
Powierzchnia wężownicy m		2	2,12,6
Pojemność wężownicy dm		3	14 16,5
Moc wężownicy kW 60* / 18** 70* / 21**
Wydajność wężownicy		l/h	1500* / 500**	1750* / 580**
Masa bez wody		kg	102	118
Anoda magnezowa - kod produktu			AMW.M8.400	AMW.M8.500

*80/10/45°C } - temperatura wody grzewczej / temperatura wody zasilającej / temperatura **55/10/45°C wody użytkowej; przepływ wody grzewczej przez wężownicę 2,5 m³/h.

Sposób postępowania w przypadku wystąpienia uszkodzeń lub nieprawidłowości

Nieprawidłowość Instrukcja postępowania
Wyciek wody ze zbiornika	należy zakręcić zawór zasilania zimną wodą oraz zawory odcinające instalację CO i skontaktować się z serwisem
Nadmierny wzrost ciśnienia w zbiorniku
Wzrost ciśnienia w instalacji CO
Brudna woda w urządzeniu	Należy oczyścić zbiornikz nagromadzonych osadów – w tym celu należy skontaktować się zespecjalistycznym zakładem usługowym

Recykling i usuwanie odpadów

Usuwanie produktu i wyposażenia:

Produktu ani wyposażenia nie wolno usuwać wraz z odpadami domowymi.

Należy zadbać, aby produkt i całe wyposażenie zostały usunięte w sposób prawidłowy.

Należy przestrzegać wszystkich obowiązujących przepisów.

Wycofanie z eksploatacji

Zużyty produkt nie może być traktowany jako odpad komunalny. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowania odpadów.
