Typ produktu	Zasobnik CWU (kocioł)
Marka	Kospel
Model	SWK-100
Pojemność	100 L
Nominalne ciśnienie zbiornika	0,6 MPa
Temperatura nominalna	95 °C
Średnica	595 mm
Wysokość (C)	906 mm
Masa własna	58 kg
Ochrona antykorozyjna	Anoda magnezowa
Anoda magnezowa (kod serwisowy)	01448
Powierzchnia wężownicy	0,82 m²
Pojemność wężownicy	5,3 dm³
Moc wężownicy (80/10/45°C)	25 kW
Moc wężownicy (55/10/45°C)	7,5 kW
Zawór bezpieczeństwa	6 bar (0,6 MPa)
Opcjonalne zasilanie elektryczne	Grzałka elektryczna z termostatem (GRW-1,4/230; GRW-2,0/230; GRW-3,0/230; GRW-4,5/400)
Instalacja	Przez certyfikowanego specjalistę, w pozycji pionowej, w pomieszczeniu zabezpieczonym przed mrozem.
Konserwacja	Coroczna kontrola anody, wymiana co 18 miesięcy; okresowe czyszczenie przez specjalistę; okresowe podgrzewanie do 70°C dla higieny.
Gwarancja	Tracona w przypadku nieprawidłowej instalacji lub użytkowania.

Często zadawane pytania - SWK-100 KOSPEL

Jak zainstalować zasobnik SWK-100 ?

Instalacja musi być wykonana przez certyfikowanego specjalistę. Zasobnik należy ustawić w pozycji pionowej na trzech nóżkach, w pomieszczeniu, w którym temperatura nie spada poniżej 0°C. Należy go podłączyć do sieci wodociągowej, centralnego ogrzewania i ewentualnie do instalacji solarnej zgodnie z dostarczonym schematem.

Gdzie umieścić zasobnik, aby uniknąć zalania ?

Zainstaluj zasobnik w miejscu, tak aby w przypadku przypadkowego wycieku woda nie mogła zalać pomieszczenia. Zapewnij odpowiednią posadzkę i odpływ.

Jak napełnić zasobnik wodą ?

Otwórz zawór dopływu zimnej wody, a następnie otwórz kran z ciepłą wodą. Gdy woda wypływa bez pęcherzyków powietrza, zasobnik jest napełniony. Następnie zamknij krany.

Jak sprawdzić zawór bezpieczeństwa ?

Co 14 dni uruchom zawór, aby spowodować wypływ wody. Jeśli to nie działa, zawór jest nieskuteczny i zabronione jest używanie zasobnika.

Kiedy wymienić anodę magnezową ?

Anodę należy kontrolować raz w roku i wymieniać co 18 miesięcy. Chroni ona zbiornik przed korozją.

Jak wyczyścić zasobnik ?

Okresowe czyszczenie powinno być wykonane przez profesjonalny serwis. Częstotliwość zależy od twardości lokalnej wody.

Jakie jest maksymalne dopuszczalne ciśnienie wody ?

Nominalne ciśnienie zasobnika wynosi 0,6 MPa (6 bar). Jeśli ciśnienie w sieci przekracza tę wartość, zainstaluj reduktor ciśnienia przed zasobnikiem.

Czy mogę użyć grzałki elektrycznej z zasobnikiem ?

Tak, zasobnik może być wyposażony w grzałkę elektryczną z termostatem (modele GRW-1,4/230, GRW-2,0/230, GRW-3,0/230 lub GRW-4,5/400), wkręcaną w miejsce zaślepki 1½". Maksymalna długość 360 mm.

Co zrobić w przypadku wycieku ?

Natychmiast zamknij zawory odcinające i skontaktuj się ze specjalistą. Nie używaj zasobnika, dopóki wyciek nie zostanie naprawiony.

Jak opróżnić zasobnik ?

Zamknij zawory podłączenia do centralnego ogrzewania, zamknij dopływ zimnej wody, otwórz kran z ciepłą wodą, a następnie otwórz zawór spustowy (zawór 1/2").

INSTRUKCJA OBSŁUGI SWK-100 KOSPEL

Wymiennik Ciepłej Wody Użytkowej Speicher

DHW cylinder

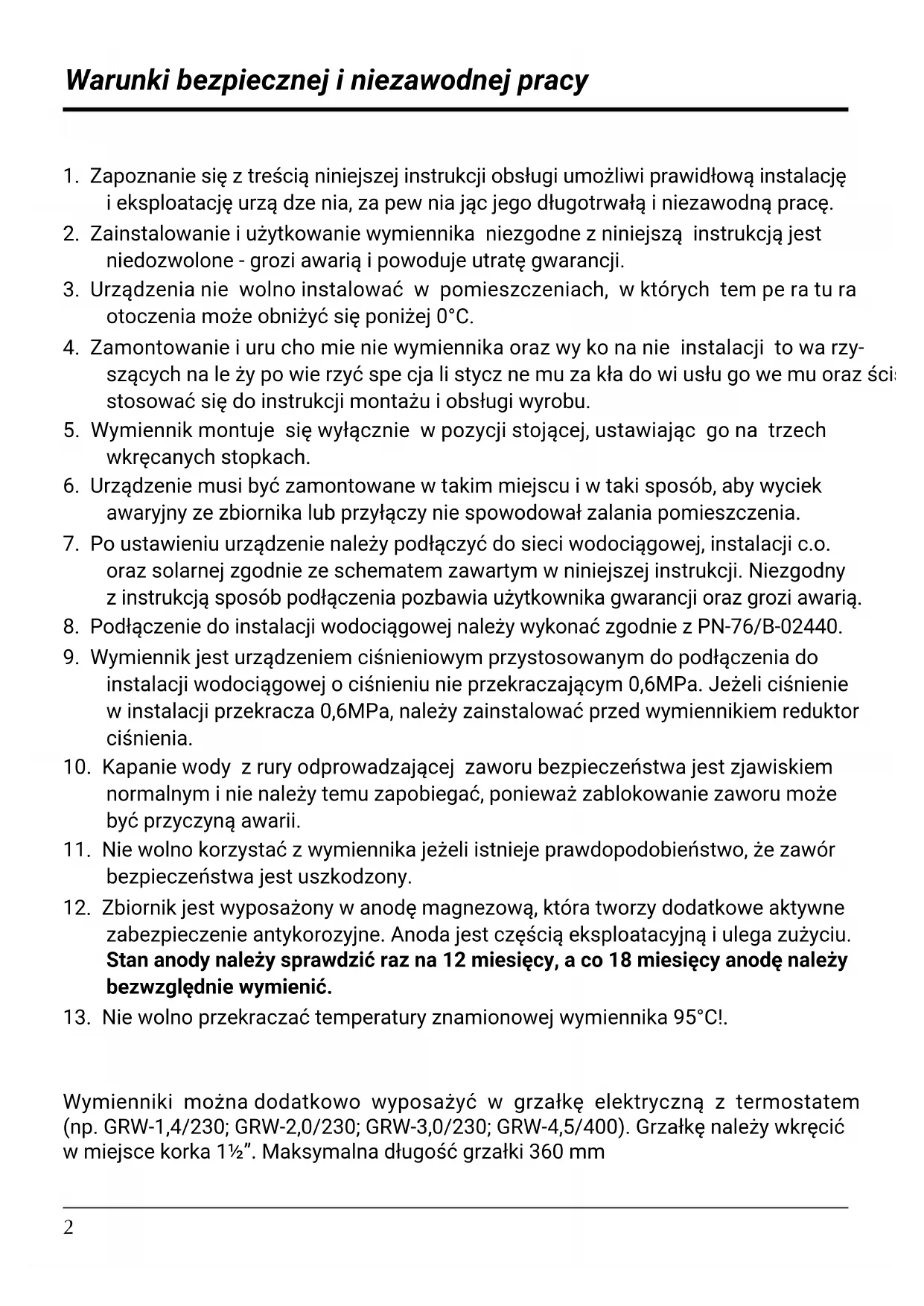

1. Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwia prawidłową instalację i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.
2. Zainstalowanie i użytkowanie wymiennika niezgodne z niniejszą instrukcją jest niedozwolone - grozi awarią i powoduje utratę gwarancji.
3. Urządzenia nie wolno instalować w pomieszczeniach, w których tem pe ra tu ra otoczenia może obniżyć się poniżej 0°C.
4. Zamontowanie i uru cho mie nie wymiennika oraz wy ko na nie instalacji to wa rzy- szących na le ży po wie rzyć spe cja li stycz ne mu za kła do wi usłu go we mu oraz ści- stosować się do instrukcji montażu i obsługi wyrobu.
5. Wymiennik montuje się wyłącznie w pozycji stojącej, ustawiając go na trzech wkręcanych stopkach.
6. Urządzenie musi być zamontowane w takim miejscu i w taki sposób, aby wyciek awaryjny ze zbiornika lub przyłączy nie spowodował zalania pomieszczenia.
7. Po ustawieniu urządzenie należy podłączyć do sieci wodociągowej, instalacji c.o. oraz solarnej zgodnie ze schematem zawartym w niniejszej instrukcji. Niezgodny z instrukcją sposób podłączenia pozbawia użytkownika gwarancji oraz grozi awarią.
8. Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440.
9. Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6MPa. Jeżeli ciśnienie w instalacji przekracza 0,6MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia.
10. Kapanie wody z rury odprowadzającej zaworu bezpieczeństwa jest zjawiskiem normalnym i nie należy temu zapobiegać, ponieważ zablokowanie zaworu może być przyczyną awarii.
11. Nie wolno korzystać z wymiennika jeżeli istnieje prawdopodobieństwo, że zawór bezpieczeństwa jest uszkodzony.
12. Zbiornik jest wyposażony w anodę magnezową, która tworzy dodatkowe aktywne zabezpieczenie antykorozyjne. Anoda jest częścią eksploatacyjną i ulega zużyciu. Stan anody należy sprawdzić raz na 12 miesięcy, a co 18 miesięcy anodę należy bezwzględnie wymienić.
13. Nie wolno przekraczać temperatury znamionowej wymiennika 95°C!.

Wymienniki można dodatkowo wyposażć w grzałkę elektryczną z termostatem (np. GRW-1,4/230; GRW-2,0/230; GRW-3,0/230; GRW-4,5/400). Grzałkę należy wkręcić w miejsce korka 1½". Maksymalna długość grzałki 360 mm

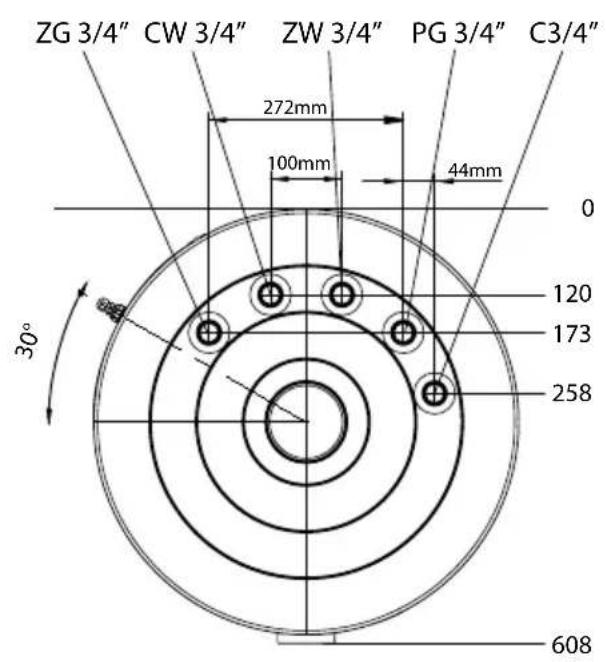

Podłączenie do instalacji c.o. należy wykonać za pomocą śrubunków przyłączeniowych 3/4" a przed śrubunkami umieścić zawory odcinające.

W instalacji z obiegiem wymuszonym (z pompą wodną c.o.), aby wymiennik osiągnął wydajność podaną w tabeli „Dane techniczne”, należy zapewnić odpowiednie natężenie przepływu wody grzewczej.

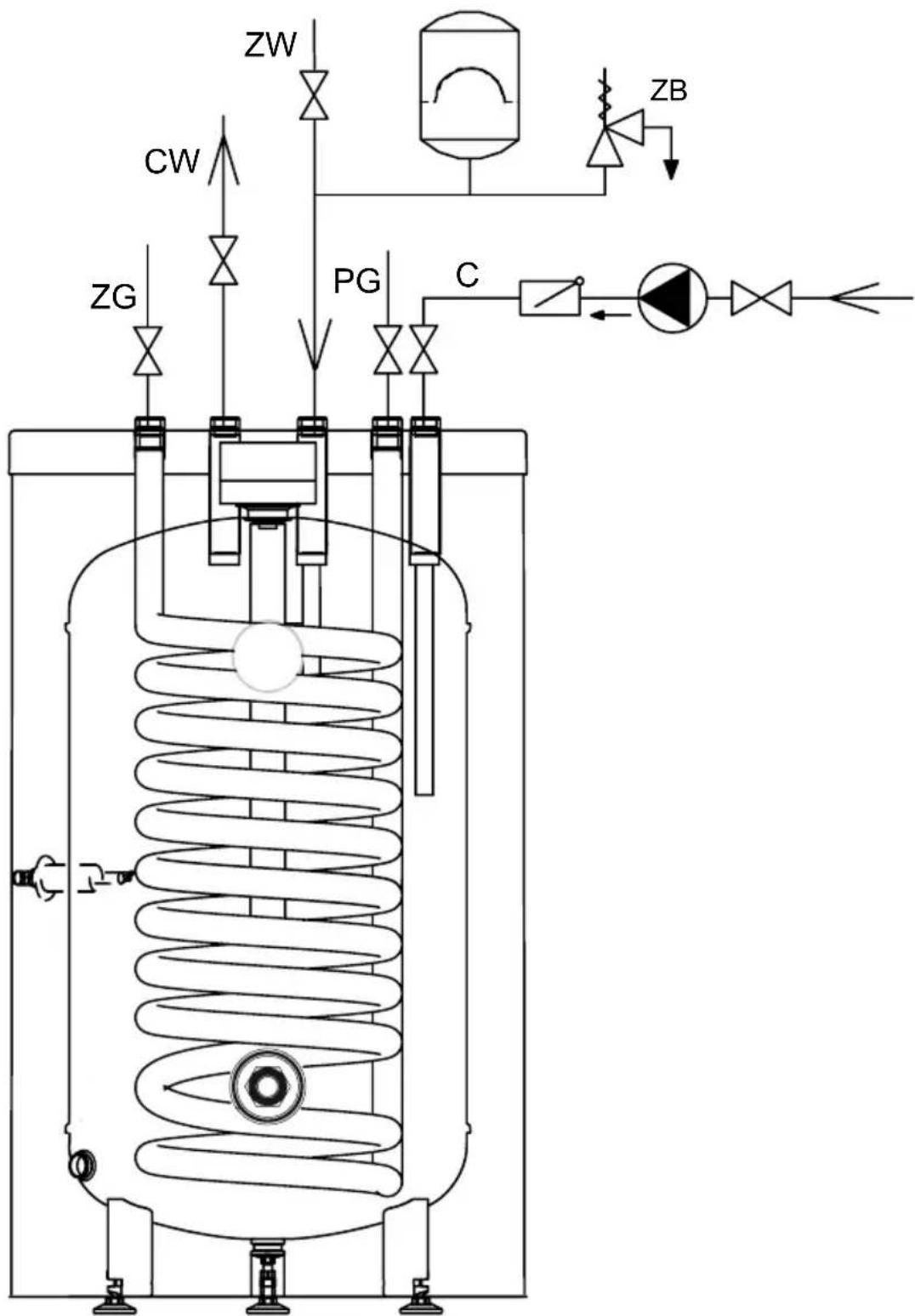

ZW CW ZG PG C ZB

Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440. Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6 MPa. Jeżeli ciśnienie w instalacji przekracza 0,6 MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia. Wymiennik należy podłączyć do sieci wodociągowej w następujący sposób:

• do króćca doprowadzającego zimną wodę użytkową [ZW] zamontować zawór bezpieczeństwa o ciśnieniu otwarcia 6 bar* między zbiornikiem a zaworem bezpieczeństwa a także na jego wylocie nie może znajdować się żaden zawór odcinający ani element dławiący przepływ; zawór bezpieczeństwa musi być zamontowany w taki sposób, aby był widoczny wyciek wody,
• wymiennik z zamontowanym zaworem bezpieczeństwa podłączyć do instalacji wodociągowej,
• na doprowadzeniu zimnej wody zainstalować zawór odcinający.

Wyprowadzenie ciepłej wody użytkowej należy podłączyć do króćca 3/4", który znajduje się na górnej części wymiennika.

Każdy wymiennik wyposażony jest w króciec 3/4" przeznaczony do podłączenia cyrkulacji c.w.u.

*Należy zastosować zawór bezpieczeństwa dobrany do mocy źródła ciepła. Montaż zaworu bezpieczeństwa o nieodpowiedniej przepustowości może doprowadzić do nadmiernego wzrostu ciśnienia w wymienniku i w efekcie do rozszczelnienia. W takim przypadku gwarancja nie obejmuje powstałych szkód.

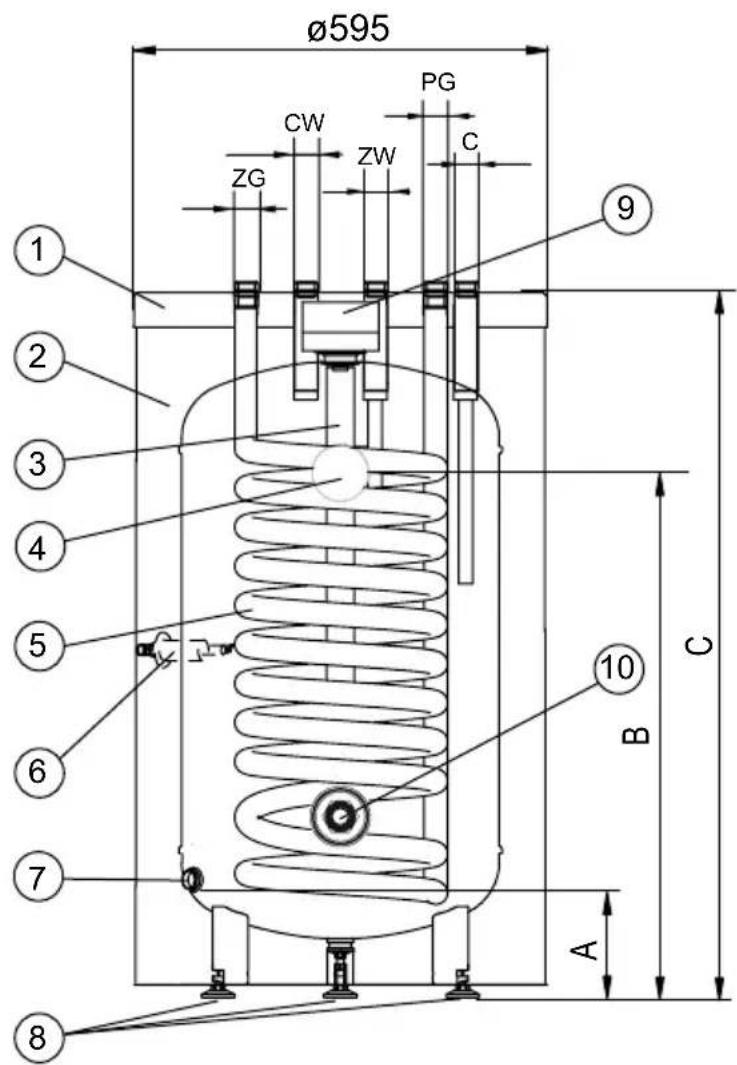

[2] - izolacja termiczna

[3] - anoda magnezowa

[4] - termometr

[5] - wężownica grzejna

[6] - rurka czujnika

[7] - króciec spustowy 1/2"

[8] - stopki

[9] - zaślepka

[10] - króciec grzałki elektrycznej (korek 1½")

ZW - zimna woda (rurka PEX-AL-PEX)

CW - ciepła woda

C - cyrkulacja

ZG - zasilanie czynnikiem grzewczym wężownicy

PG - powrót czynnika grzewczego z wężownicy

A-C - wymiary określone w tabeli

Ø595 PG CW ZW ZG ZG C ⑨ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑩ B A C

Wymiary	SWK100	SWK120	SWK140
A	127
B	643	705	816
C	906	1018	1140

Przed uruchomieniem wymiennika należy zaślepić króciec spustowy np. wkręcając zawór, po czym optycznie sprawdzić podłączenie urządzenia oraz prawidłowość montażu zgodnie ze schematami. Wymiennik należy napełnić wodą:

• otworzyć zawór na doprowadzeniu zimnej wody,
• otworzyć zawór poboru ciepłej wody w instalacji (wypływ pełnego strumienia wody bez pęcherzy powietrza świadczy o napełnieniu zbiornika),
• zamknąć zawory czerpalne,

Otworzyć zawory łączące instalację grzewczą z wymiennikiem. Sprawdzić szczelność połączeń po stronie wody użytkowej i po stronie czynnika grzewczego. Sprawdzić działanie zaworu bezpieczeństwa (zgodnie z instrukcją producenta zaworu).

Eksploatacja

Wymienniki są bezpieczne i niezawodne w eksploatacji pod warunkiem przestrzegania poniższych zasad:

• Co 14 dni należy sprawdzić działanie zaworu bezpieczeństwa, (jeżeli nie nastąpi wypływ wody zawór jest niesprawny i nie wolno eksploatować wymiennika).
• Czyścić okresowo zbiornik z nagromadzonych osadów. Częstotliwość czyszczenia zbiornika zależy od twardości wody występującej na danym terenie. Czynność tę należy zlecić zakładowi serwisowemu.
• Raz w roku należy sprawdzić anodę magnezową.
• Co 18 miesięcy należy bezwzględnie wymieniać anodę magnezową.
• wymiana anody [3]: zdjąć zaślepkę anody [9], wyjąć znajdujący się pod nią krążek izolacji, zamknąć zawór odcinający na doprowadzeniu zimnej wody, otworzyć zawór ciepłej wody na baterii, otworzyć zawór spustowy, spuścić taką ilość wody z instalacji, aby można było wymienić anodę nie powodując zalania pomieszczenia, odkręcić korek i wykręcić anodę.
• W celach higienicznych należy okresowo podgrzewać wodę powyżej 70°C.
• Wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do zakładu serwisowego.
• Zaleca się zaizolowanie termiczne rury odprowadzającej oraz rur przyłączeniowych weżownicy w celu zminimalizowania strat ciepła.

Wyżej wymienione czynności należy wykonywać we własnym zakresie i nie podlegają one obstudze gwarancyjnej.

W celu opróżnienia zbiornika z wody należy:

• zamknąć zawory łączące wymiennik z obiegiem grzejnym,
• zamknąć zawór na doprowadzeniu zimnej wody do wymiennika,
• otworzyć zawór ciepłej wody na baterii,
• otworzyć zawór spustowy.

Dane techniczne

Wymiennik ciepłej wody użytkowej SWK

Pojemność znamionowa I100120140		40
Ciśnienie znamionowe	zbiornik	MPa	0,6
	wężownica 1
Temperatura znamionowa °C95
Powierzchnia wężownicy m		^2	0,821,01,1
Pojemność wężownicy dm		^3	5,36,47,6
Moc wężownicy kW 25* 7,5** 30*		9** 32* 10**
Wydajność wężownicy		l/h	625*; 185**	750*; 225**	800*; 250**
Masa bez wody		kg	58	65	72
Anoda magnezowa - kod serwisowy			01448
Anoda magnezowa - kod produktu			AMW.M8 450

*80/10/45°C } - temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej; przepływ wody grzewczej przez wężownicę 2,5m³/h.
