SWVPC-250 - Kocioł KOSPEL - Bezpłatna instrukcja obsługi

Rodzaj produktu	Zbiornik CWU z buforem CO
Marka	Kospel
Model	SWVPC-250
Pojemność CWU	235 L
Pojemność bufora CO	60 L
Ciśnienie nominalne CWU	0.6 MPa
Ciśnienie nominalne CO	0.3 MPa
Maksymalna temperatura pracy	95 °C
Powierzchnia grzewcza wężownicy	2.7 m²
Pojemność wężownicy grzewczej	17.5 dm³
Moc wężownicy grzewczej (80/10/45°C)	75 kW
Moc wężownicy grzewczej (55/10/45°C)	23 kW
Masa (bez wody)	157 kg
Rozmiar anody magnezowej	M8 × 40 mm, długość 500 mm
Ciśnienie znamionowe zaworu bezpieczeństwa	6 bar (0.6 MPa)
Orientacja montażu	Tylko pionowy (nogi wkręcane)
Minimalna temperatura otoczenia	0 °C
Kompatybilność z grzałkami zanurzeniowymi	GRW 1.4, GRW 2.0 (max długość 430 mm)
Częstotliwość wymiany anody	Co 18 miesięcy
Częstotliwość sprawdzania zaworu bezpieczeństwa	Co 14 dni
Przyłącze cyrkulacji CWU	Tak (przyłącze C)
Przyłącza wężownicy	Podwójna wężownica grzewcza (zasilanie ZG, powrót PG)

Często zadawane pytania - SWVPC-250 KOSPEL

Czy SWVPC-250 można zamontować poziomo?

Nie, zbiornik jest przeznaczony wyłącznie do montażu pionowego na nogach wkręcanych.

Jakie jest maksymalne dopuszczalne ciśnienie wody?

Maksymalne ciśnienie wody wynosi 0.6 MPa. Jeśli ciśnienie zasilania przekracza tę wartość, zainstaluj zawór redukcyjny przed zbiornikiem.

Jak często należy sprawdzać zawór bezpieczeństwa?

Sprawdzaj zawór bezpieczeństwa co 14 dni, uruchamiając go na krótko. Jeśli woda nie wypływa, zawór może być uszkodzony i należy go wymienić.

Jak często należy wymieniać anodę magnezową?

Anoda magnezowa powinna być sprawdzana co roku i wymieniana co 18 miesięcy, aby zapewnić ochronę przed korozją.

Czy mogę używać zbiornika buforowego do ciepłej wody użytkowej?

Nie, zbiornik buforowy jest przeznaczony wyłącznie do wody grzewczej lub chłodzenia w systemach centralnego ogrzewania. Nie może dostarczać ciepłej wody użytkowej.

Jakie grzałki zanurzeniowe są kompatybilne?

Kompatybilne grzałki zanurzeniowe to GRW 1.4 i GRW 2.0, o maksymalnej długości 430 mm. Montuje się je w miejsce korka (1 1/2 cala).

Dlaczego woda kapie z wylotu zaworu bezpieczeństwa?

Niewielka ilość wody kapiącej z wylotu zaworu bezpieczeństwa jest normalna podczas pracy. Nie blokuj wylotu.

Jak czyścić wnętrze zbiornika?

Okresowe czyszczenie powinno być wykonywane przez wykwalifikowanego specjalistę. Częstotliwość zależy od twardości wody. Aby usunąć osad, skontaktuj się z serwisem.

Co zrobić w przypadku zauważenia wycieku wody?

Natychmiast zamknij zawór dopływu zimnej wody i zawory systemu CO, a następnie skontaktuj się z działem serwisu.

Czy konieczne jest izolowanie rur?

Tak, izolowanie rury wylotowej i rur przyłączy wężownicy grzewczej jest zalecane, aby zminimalizować straty ciepła i poprawić efektywność.

INSTRUKCJA OBSŁUGI SWVPC-250 KOSPEL

Producent zastrzega sobie prawo wprowadzania zmian jakie będzie uważał za wskazane, a które nie będą uwi docz nio ne w instrukcji obsługi, przy czym zasadnicze cechy wyrobu zostaną za cho wa ne.

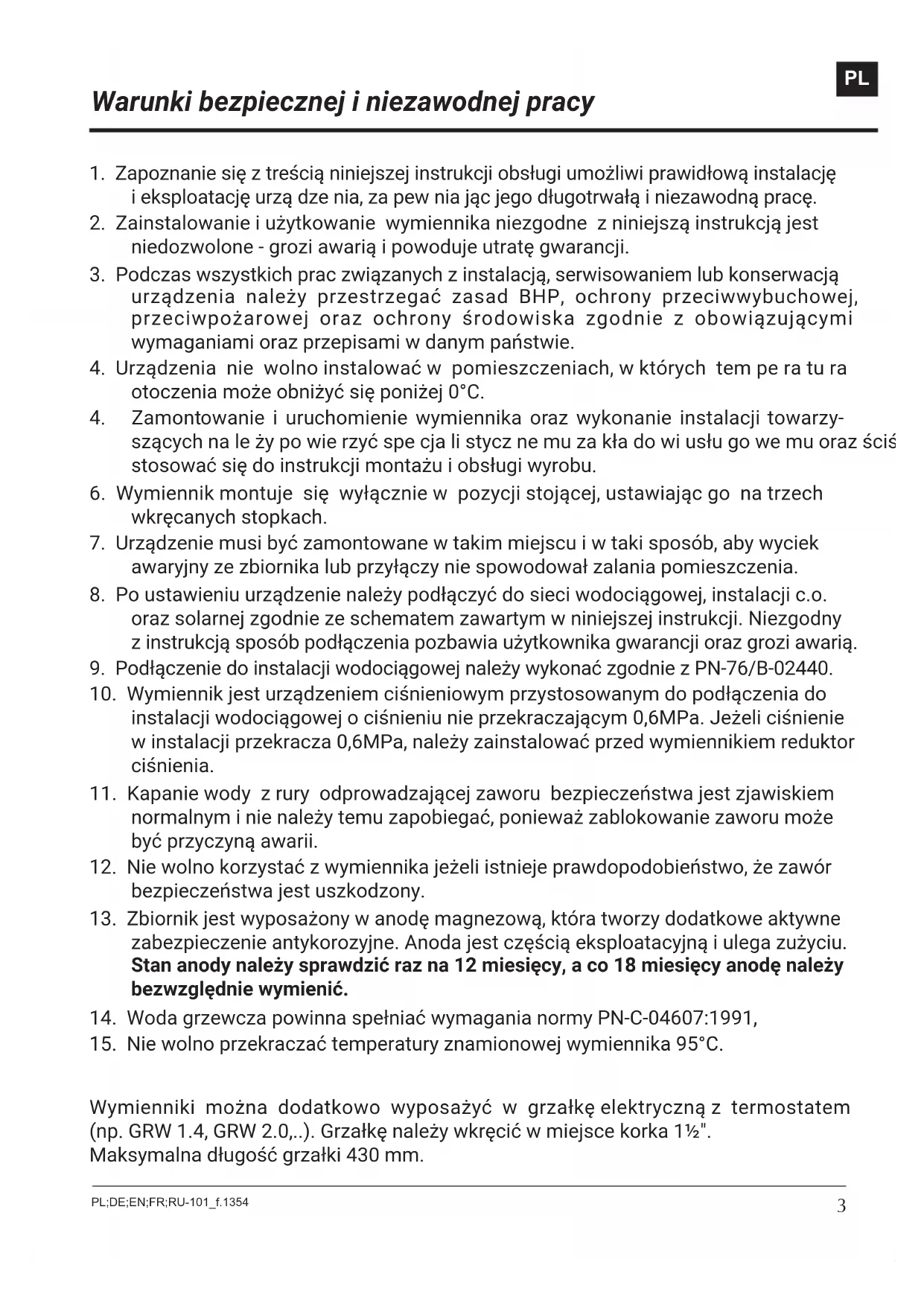

1. Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwia prawidłową instalację i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.
2. Zainstalowanie i użytkowanie wymiennika niezgodne z niniejszą instrukcją jest niedozwolone - grozi awarią i powoduje utratę gwarancji.
3. Podczas wszystkich prac związanych z instalacją, serwisowaniem lub konserwacją urządzenia należy przestrzegać zasad BHP, ochrony przeciwwybuchowej, przeciwpożarowej oraz ochrony środowiska zgodnie z obowiązującymi wymaganiami oraz przepisami w danym państwie.
4. Urządzenia nie wolno instalować w pomieszczeniach, w których tem pe ra tu ra otoczenia może obniżyć się poniżej 0°C.
5. Zamontowanie i uruchomienie wymiennika oraz wykonanie instalacji towarzy- szących na le ży po wie rzyć spe cja li stycz ne mu za kła do wi usłu go we mu oraz ściś stosować się do instrukcji montażu i obsługi wyrobu.
6. Wymiennik montuje się wyłącznie w pozycji stojącej, ustawiając go na trzech wkręcanych stopkach.
7. Urządzenie musi być zamontowane w takim miejscu i w taki sposób, aby wyciek awaryjny ze zbiornika lub przyłączy nie spowodował zalania pomieszczenia.
8. Po ustawieniu urządzenie należy podłączyć do sieci wodociągowej, instalacji c.o. oraz solarnej zgodnie ze schematem zawartym w niniejszej instrukcji. Niezgodny z instrukcją sposób podłączenia pozbawia użytkownika gwarancji oraz grozi awarią.
9. Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440.
10. Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6MPa. Jeżeli ciśnienie w instalacji przekracza 0,6MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia.
11. Kapanie wody z rury odprowadzającej zaworu bezpieczeństwa jest zjawiskiem normalnym i nie należy temu zapobiegać, ponieważ zablokowanie zaworu może być przyczyną awarii.
12. Nie wolno korzystać z wymiennika jeżeli istnieje prawdopodobieństwo, że zawór bezpieczeństwa jest uszkodzony.
13. Zbiornik jest wyposażony w anodę magnezową, która tworzy dodatkowe aktywne zabezpieczenie antykorozyjne. Anoda jest częścią eksploatacyjną i ulega zużyciu. Stan anody należy sprawdzić raz na 12 miesięcy, a co 18 miesięcy anodę należy bezwzględnie wymienić.
14. Woda grzewcza powinna spełniać wymagania normy PN-C-04607:1991,
15. Nie wolno przekraczać temperatury znamionowej wymiennika 95°C.
    Wymienniki można dodatkowo wyposażć w grzałkę elektryczną z termostatem (np. GRW 1.4, GRW 2.0,...). Grzałkę należy wkręcić w miejsce korka 1½".
    Maksymalna długość grzałki 430 mm.

Wymiennik SWVPC jest urządzeniem dwuzbiornikowym z przeznaczeniem do układów grzewczych zasilanych za pomocą pomp ciepła.

Górny zbiornik jest zbiornikiem emaliowanym z podwójna wężownicą spiralną, z przeznaczeniem do przygotowania ciepłej wody użytkowej.

W dolnej części urządzenia zaś znajduje się bufor, który jest zbiornikiem nieemaliowanym, zabezpieczonym na czas transportu inhibitorem antykorozyjnym.

Bufor jest urządzeniem przeznaczonym do magazynowania wody grzewczej i/lub magazynu chłodu we współpracy z pompami ciepła i kotłami grzewczymi.

Dodatkowo pełnią funkcję rozdzielacza (sprzęgła), separatora hydraulicznego, obiegu grzewczego od kotłowni. Nie może pracować z wodą użytkową.

Podłączenie do instalacji centralnego ogrzewania

Podłączenie do instalacji c.o. należy wykonać za pomocą śrubunków przyłączeniowych 1¼", a przed śrubunkami umieścić zawory odcinające.

W instalacji z obiegiem wymuszonym (z pompą wodną c.o.), aby wymiennik osiągnął wydajność podaną w tabeli „Dane techniczne”, należy zapewnić odpowiednie natężenie przepływu wody grzewczej. Model SWVPC wyposażony jest w podwójną wężownicę.

Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440.

Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6 MPa. Jeżeli ciśnienie w instalacji przekracza 0,6 MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia.

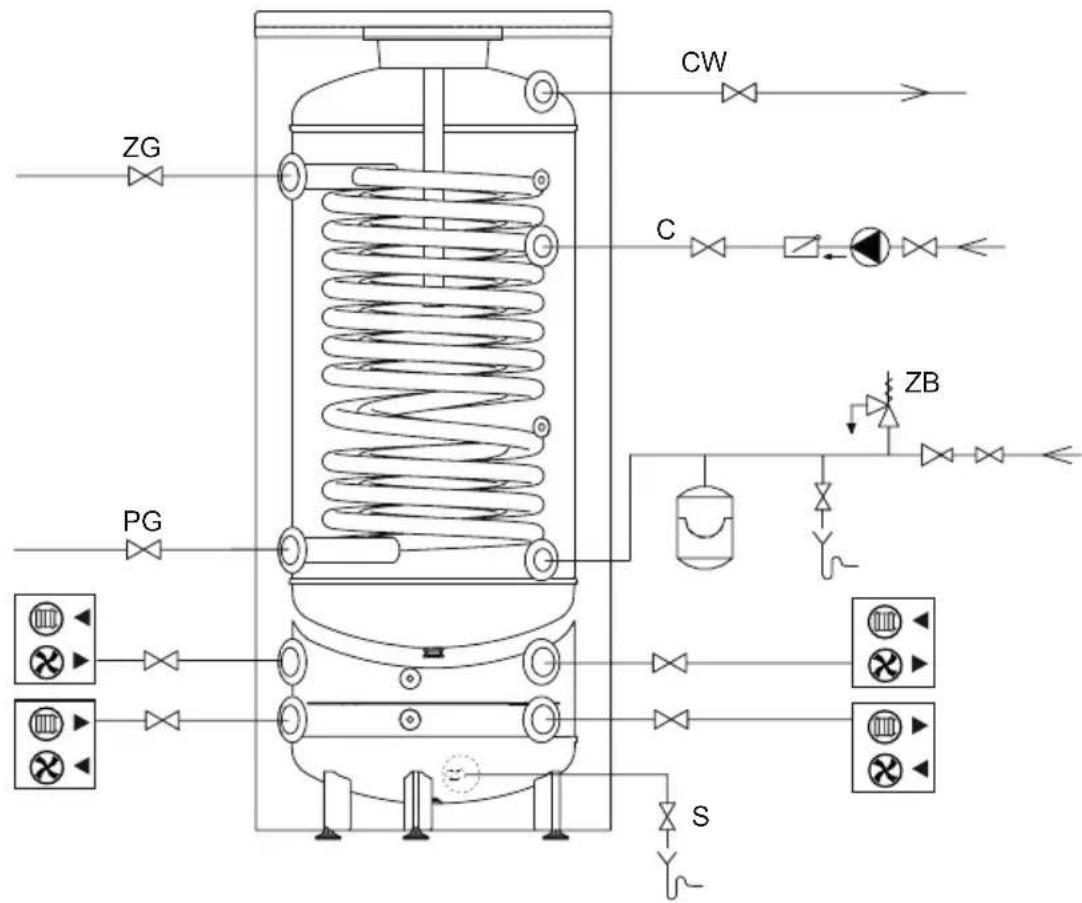

Wymiennik należy podłączyć do sieci wodociągowej w następujący sposób:

• do króćca doprowadzającego zimną wodę użytkową [ZW] zamontować trójnik z zaworem bezpieczeństwa o ciśnieniu otwarcia 6 bar* i zaworem spustowym; między zbiornikiem a zaworem bezpieczeństwa a także na jego wylocie nie może znajdować się żaden zawór odcinający ani element dławiący przepływ; zawór bezpieczeństwa musi być zamontowany w taki sposób, aby był widoczny wyciek wody,
• wymiennik z zamontowanym zaworem bezpieczeństwa podłączyć do instalacji wodociągowej,
• na doprowadzeniu zimnej wody zainstalować zawór odcinający.

Wyprowadzenie ciepłej wody użytkowej należy podłączyć do króćca, który znajduje się na górnej części wymiennika.

Każdy wymiennik wyposażony jest w króciec przeznaczony do podłączenia cyrkulacji c.w.u.

Zbiornik buforowy może być zamontowany w instalacji centralnego ogrzewania:

• systemu otwartego, wykonanej zgodnie z normą PN-B 02413:1991,
• systemu zamkniętego, wykonanej zgodnie z normą PN-B-02414:1999.

*Należy zastosować zawór bezpieczeństwa dobrany do mocy źródła ciepła. Montaż zaworu bezpieczeństwa o nieodpowiedniej przepustowości może doprowadzić do nadmiernego wzrostu ciśnienia w wymienniku i w efekcie do rozszczelnienia. W takim przypadku gwarancja nie obejmuje powstałych szkód.

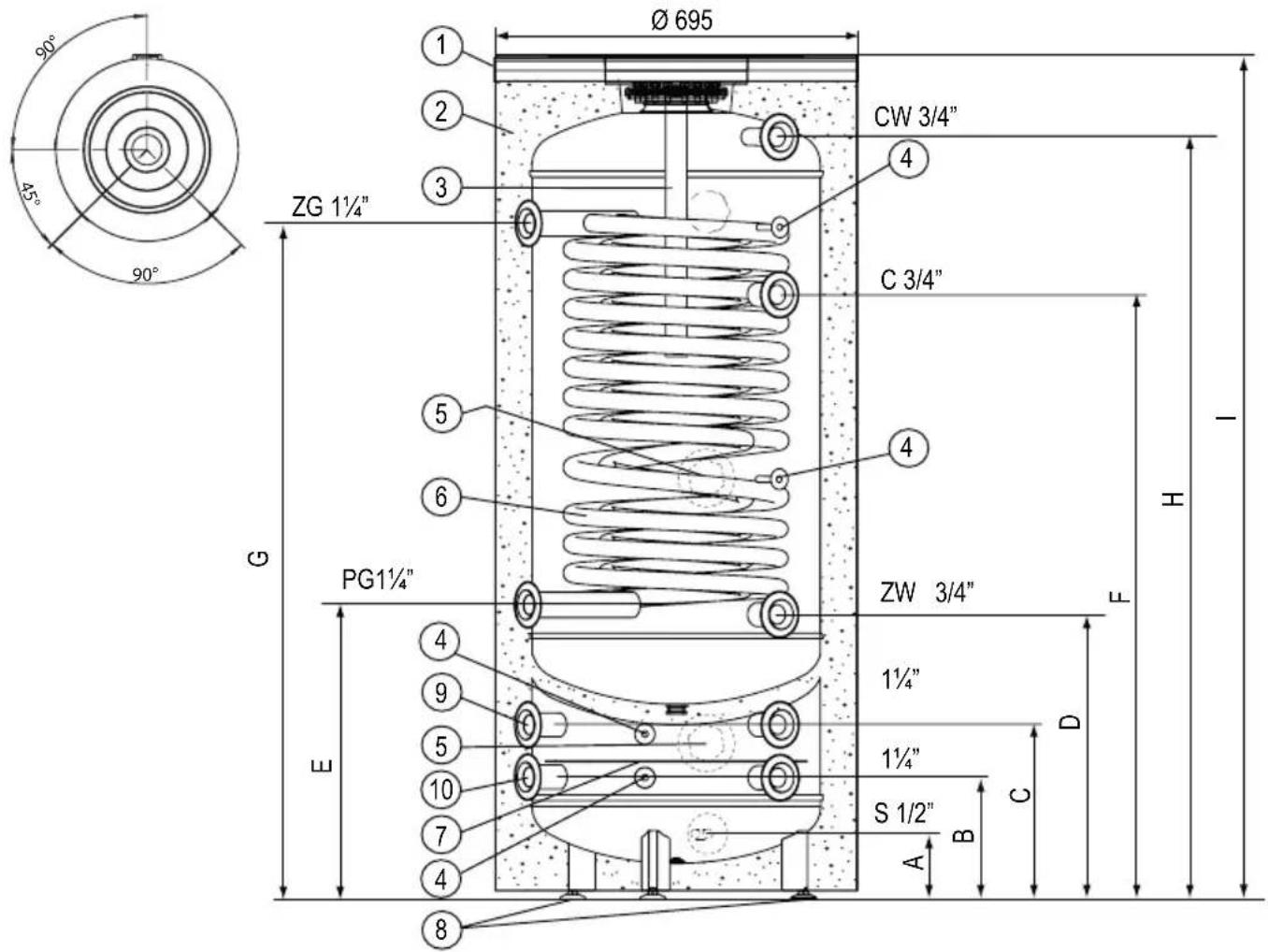

[1] - pokrywa górna
[2] - izolacja termiczna
[3] - anoda magnezowa
[4] - rurka czujnika
[5] - króciec grzałki elektrycznej (korek 1½")
[6] - wężownica grzejna podwójna
[7] - przegroda
[8] - stopki
[9] - Zasilanie instalacji grzewczej
Zazłanie z pompy ciepła
[10] - Powrót z instalacji grzewczej
Powrot do pompy ciepła
ZW - zimna woda
CW - ciepła woda
ZG - zasilanie czynnikiem grzewczym
PG - powrót czynnika grzewczego
C - cyrkulacja
S - króciec spustowy bufora
A-I - wymiary określone w tabeli

Wymiary SWVPC
A	127
B	234
C	384
D	544
E	563
F	1154
G	1289
H	1454
I	1610

Przed uruchomieniem wymiennika należy optycznie sprawdzić podłączenie urządzenia oraz prawidłowość montażu zgodnie ze schematami. Wymiennik należy napełnić wodą:

• otworzyć zawór na doprowadzeniu zimnej wody,
• otworzyć zawór poboru ciepłej wody w instalacji (wypływ pełnego strumienia wody bez pęcherzy powietrza świadczy o napełnieniu zbiornika),
• zamknąć zawory czerpalne,

Otworzyć zawory łączące instalację grzewczą z wymiennikiem i napełnić przestrzeń bufora. Aby bufor odpowietrzył sie automatycznie, trzeba zastosować odpowietrznik na zasilaniu instalacji c.o. Wskazane jest również zastosowanie odpowietrznika w najwyższym punkcie przyłącza zasilania wężownicy.

Sprawdzić szczelność połączeń po stronie wody użytkowej i po stronie obiegu c.o. i pompy ciepła. Sprawdzić działanie zaworu bezpieczeństwa (zgodnie z instrukcją producenta zaworu).

Opróżnianie zbiornika

W celu opróżnienia zbiornika z wody należy:

• zamknąć zawory łączące bufor z obiegiem instalacji c.o.,
• zamknąć zawory łączące bufor z obiegiem PC,
• zamknąć zawór na doprowadzeniu zimnej wody do wymiennika,
• otworzyć zawór spustowy na przyłączu zimnej wody,
• otworzyć zawór spustowy bufora.

Wymienniki są bezpieczne i niezawodne w eksploatacji pod warunkiem przestrzegania poniższych zasad:

• Co 14 dni należy sprawdzić działanie zaworu bezpieczeństwa, (jeżeli nie nastąpi wypływ wody zawór jest niesprawny i nie wolno eksploatować wymiennika).
• Czyścić okresowo zbiornik z nagromadzonych osadów. Częstotliwość czyszczenia zbiornika zależy od twardości wody występującej na danym terenie. Czynność tę należy zlecić zakładowi serwisowemu.

- Raz w roku należy sprawdzić anodę magnezową.

- Co 18 miesięcy należy bezwzględnie wymieniać anodę magnezową.

- wymiana anody [3] : zdjąć pokrywę górną [1], wyjąć znajdujący się pod nią krążek izolacji, zamknąć zawór odcinający na doprowadzeniu zimnej wody, otworzyć zawór ciepłej wody na baterii, otworzyć zawór spustowy, spuścić taką ilość wody z instalacji, aby można było wymienić anodę nie powodując zalania pomieszczenia, odkręcić śruby pokrywy rewizji i wykręcić anodę.

- W celach higienicznych należy okresowo podgrzewać wodę powyżej 70°C.

- Wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do zakładu serwisowego.

- Zaleca się zaizolowanie termiczne rury odprowadzającej oraz rur przyłączeniowych wężownicy w celu zminimalizowania strat ciepła.

Wyżej wymienione czynności należy wykonywać we własnym zakresie i nie podlegają one obsłudze gwarancyjnej.

Sposób postępowania w przypadku wystąpienia uszkodzeń lub nieprawidłowości

Nieprawidłowość Instrukcja postępowania
Wyciek wody ze zbiornika	należy zakręcić zawór zasilania zimną wodą oraz zawory odcinające instalację CO i skontaktować się z serwisem
Nadmierny wzrost ciśnienia w zbiorniku
Wzrost ciśnienia w instalacji CO
Brudna woda w urządzeniu	Należy oczyścić zbiornikz nagromadzonych osadów – w tym celu należy skontaktować się zespecjalistycznym zakładem usługowym

Wymiennik ciepłej wody użytkowej z buforem SWVPC
Pojemność znamionowa	CWU	I	235
	CO60
Ciśnienie znamionowe	CWU	MPa	0,6
	CO0,3
Temperatura znamionowa °C95
Minimalna temp. wody lodowej °C 6
Powierzchnia grzewcza m		2	2,7
Pojemność wężownicy dm		3	17,5
Moc wężownicy		kW	75* / 23**
Wydajność wężownicy		l/h	1900* / 575**
Masa bez wody		kg	157
Anoda magnezowa M8 ø40		mm	500

*80/10/45°C } - temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej; przepływ wody grzewczej przez wężownicę 2,5 m³/h.
