Produkttyp	Warmwasserspeicher mit Heizungspufferspeicher
Marke	Kospel
Modell	SWVPC-250
Speicherkapazität (WW)	235 L
Speicherkapazität (Puffer)	60 L
Nenndruck (WW)	0,6 MPa
Nenndruck (Heizung)	0,3 MPa
Maximale Betriebstemperatur	95 °C
Heizschlangen-Oberfläche	2,7 m²
Heizschlangen-Volumen	17,5 dm³
Heizschlangen-Leistung (80/10/45°C)	75 kW
Heizschlangen-Leistung (55/10/45°C)	23 kW
Gewicht (ohne Wasser)	157 kg
Größe der Magnesiumanode	M8 × 40 mm, 500 mm lang
Nenndruck des Sicherheitsventils	6 bar (0,6 MPa)
Einbaulage	Nur senkrecht (mit Schraubfüßen)
Minimale Umgebungstemperatur	0 °C
Kompatibilität mit Tauchsiedern	GRW 1.4, GRW 2.0 (max. Länge 430 mm)
Austauschintervall der Anode	Alle 18 Monate
Prüfintervall des Sicherheitsventils	Alle 14 Tage
WW-Zirkulationsanschluss	Ja (C-Anschluss)
Heizschlangenanschlüsse	Doppelheizschlange (ZG Vorlauf, PG Rücklauf)

Häufig gestellte Fragen - SWVPC-250 KOSPEL

Kann der SWVPC-250 waagerecht installiert werden?

Nein, der Speicher ist nur für die senkrechte Montage auf seinen Schraubfüßen ausgelegt.

Was ist der maximal zulässige Wasserdruck?

Der maximale Wasserdruck beträgt 0,6 MPa. Überschreitet der Versorgungsdruck diesen Wert, ist vor dem Speicher ein Druckminderer zu installieren.

Wie oft sollte ich das Sicherheitsventil überprüfen?

Überprüfen Sie das Sicherheitsventil alle 14 Tage, indem Sie es kurz betätigen. Fließt kein Wasser, könnte das Ventil defekt sein und sollte ausgetauscht werden.

Wie oft sollte die Magnesiumanode ausgetauscht werden?

Die Magnesiumanode sollte jährlich überprüft und alle 18 Monate ausgetauscht werden, um den Korrosionsschutz zu gewährleisten.

Kann ich den Pufferspeicher für Warmwasser nutzen?

Nein, der Pufferspeicher ist nur für Heizwasser oder Kältespeicherung in Zentralheizungsanlagen vorgesehen. Er kann kein Warmwasser liefern.

Welche Tauchsieder sind kompatibel?

Kompatible Tauchsieder sind GRW 1.4 und GRW 2.0 mit einer maximalen Länge von 430 mm. Setzen Sie sie anstelle des Stopfens (1 1/2") ein.

Warum tropft Wasser aus dem Sicherheitsventil-Auslass?

Eine kleine Menge Wasser, die aus dem Sicherheitsventil-Auslass tropft, ist während des Betriebs normal. Blockieren Sie den Auslass nicht.

Wie reinige ich das Innere des Speichers?

Die regelmäßige Reinigung sollte von einem qualifizierten Fachmann durchgeführt werden. Die Häufigkeit hängt von der Wasserhärte ab. Für die Entfernung von Ablagerungen wenden Sie sich an den Kundendienst.

Was soll ich tun, wenn ich einen Wasserleck bemerke?

Schließen Sie sofort das Kaltwasser-Versorgungsventil und die Heizungsanlagenventile, und wenden Sie sich dann an den Kundendienst.

Ist es notwendig, die Rohre zu isolieren?

Ja, die Isolierung des Auslaufrohrs und der Heizschlangenanschlussrohre wird empfohlen, um Wärmeverluste zu minimieren und die Effizienz zu verbessern.

BEDIENUNGSANLEITUNG SWVPC-250 KOSPEL

Der Hersteller behält sich das Recht vor, Änderungen am Produkt durchzuführen, sofern die grundsätzlichen Eigenschaften und die Eignung des Standspeichers für den Verwendungszweck unberührt bleiben.

1. Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw. sichert die dauerhafte und sichere Arbeit des Gerätes.
2. Unsachgemäße Montage und Nutzung des Standspeichers sind verboten, können Störungen verursachen und zum Garantieverlust führen.
3. Bei allen Arbeiten im Zusammenhang mit der Installation, Wartung oder Instandhaltung des Geräts sollten die Regeln des Arbeits-, Explosions-, Brand- und Umweltschutzes entsprechend den im jeweiligen Land geltenden Vorschriften beachtet werden.
4. Das Gerät darf nicht dort montiert werden, wo die Umgebungstemperatur unter 0°C fallen kann.
5. Die Montage und Inbetriebnahme des Standspeichers als auch alle Installationstätigkeiten sollten von einem Fachhandwerker durchgeführt werden.
6. Der Standspeicher darf ausschließlich in vertikaler Position montiert werden, indem man ihn auf drei eingeschraubten Füßen stellt.
7. Der Speicher muss am entsprechenden Ort und in entsprechender Art und Weise eingebaut werden, damit durch eventuellen Wasseraustritt aus dem Behälter oder den Anschlüssen keine Überschwemmungsschäden im Raum entstehen.
8. Der aufgestellte Speicher ist an Wasserleitungsnetz, Zentralheizungs- und Solaranlage anzuschließen gemäß dem in dieser Bedienungsanleitung enthaltenen Schema.
9. Der Speicher ist an das Wasserleitungsnetz gemäß entsprechenden Normen anzuschließen.
10. Der Speicher ist ein druckfestes Gerät und lässt sich an die Wasserleitunginstallation mit dem Druck bis 0,6 MPa anschließen. Sollte der Druck in der Installation über 0,6 MPa betragen, ist vor dem Speicher ein Druckminderer einzubauen.
11. Der Wasseraustritt aus dem Rohr des Sicherheitsventils ist eine normale Erscheinung. Man sollte das nicht verhindern. Blockade des Sicherheitsventils kann zur Störung führen.
12. Der Speicher ist nicht zu nutzen, wenn die Wahrscheinlichkeit besteht, dass das Sicherheitsventil defekt ist.
13. Der Speicher ist mit der Magnesiumanode ausgestattet, die als zusätzlicher aktiver Antikorrosionsschutz gilt. Anode ist ein Betriebsteil und wird abgenutzt. Der technische Zustand der Anode ist alle 12 Monate zu überprüfen, und alle 18 Monate ist die Anode obligatorisch auszutauschen.
14. Das Heizwasser sollte die Normen erfüllen.
15. Die Nenntemperatur von 95°C darf nicht überschritten werden!

Verwendung eines Elektroheizstabs möglich (z.B. GRW 1.4, GRW 2.0, ...). Der Elektroheizstab sollte statt des Elektroheizstab-Stutzen Gw 6/4" montiert werden. Maximale Länge des Elektroheizstabes 430 mm.

SWVPC Pufferspeicher ist ein Gerät mit Doppelspeicher zum Heizen des Mediumsystems mit Wärmepumpe.

Der obere Speicher ist emailliert, mit einer doppelten Heizregister, der zur Aufbereitung von Brauchwarmwasser vorgesehen ist.

Im unteren Teil befindet sich Puffer mit nicht emailliertem Speicher, der für den Transport gegen Korrosionsschutz geschützt ist.

Der Pufferspeicher ist für das Aufbewahren von Warmwasser und / oder Kältespeicher, in Zusammenarbeit mit Kesseln und Wärmepumpen, vorgesehen.

Zusätzlich wirken sie als Verteiler (Kupplung), Hydraulikabscheider, Heizkreislauf aus dem Heizraum. Der Puffer kann nicht mit heißem Brauchwasser arbeiten.

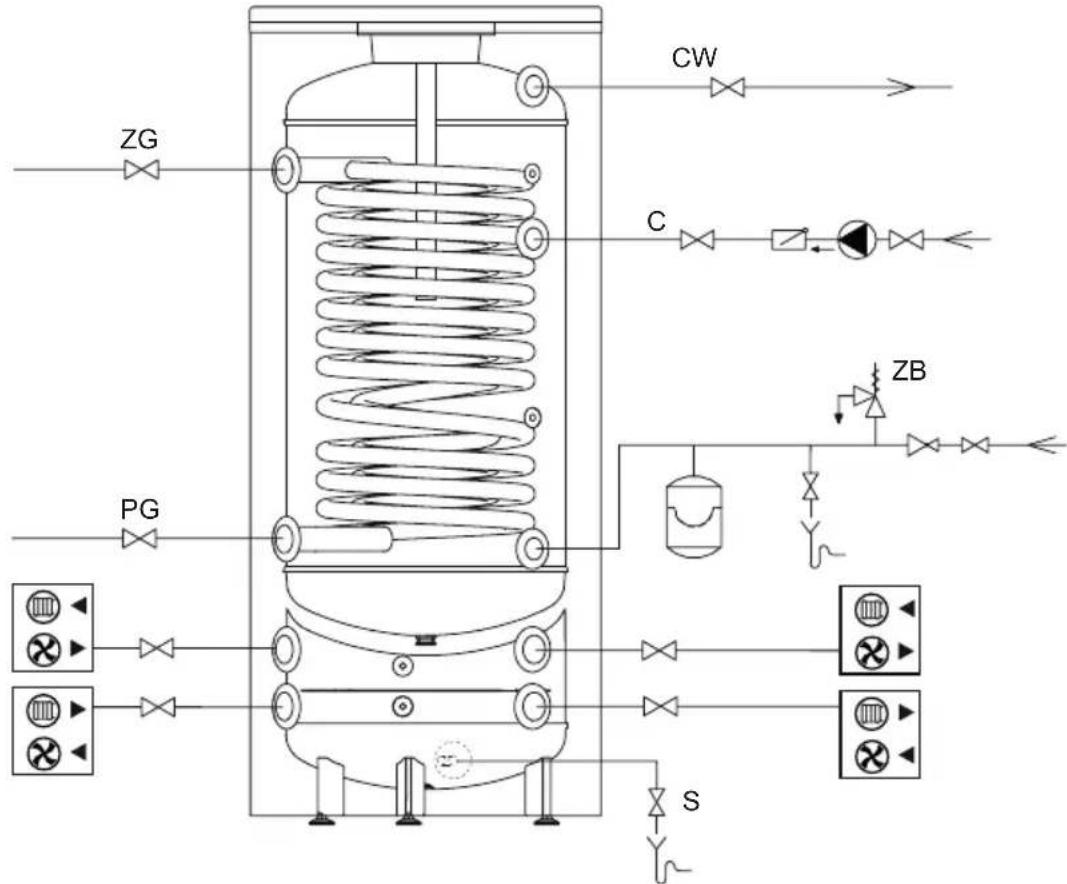

Anschluss an die ZH-Anlage

Der Anschluss an die Zentralheizungsanlage ist mithilfe der 1¼" Anschlussverschraubungen auszuführen. Vor den Verschraubungen sind die Absperrventile zu befestigen. Damit der Speicher in der Installation mit dem erzwungenen Kreislauf (mit der Wärmepumpe der Zentralheizung) die in der Tabelle „technische Daten“ angegebene Leistung erreicht, ist für eine entsprechende Stärke des Wasserdurchflusses des Heizwassers zu sorgen. Modell SWVPC hat einen extra Heizregister.

Der Anschluss an die Wasserinstallation ist gemäß entsprechenden Normen vorzunehmen. Der Speicher ist ein druckfestes Gerät und lässt sich an die Wasserleitungssinstallation mit dem Druck bis 0,6 MPa anschließen. Sollte der Druck in der Installation über 0,6 MPa betragen, ist vor dem Speicher ein Druckminderer einzubauen.

Der Speicher sollte an das Wasserleitungsnetz folgendermaßen angeschlossen werden:

• an den Kaltwassereinlaufstutzen sollte T-Stück mit einem Sicherheitsventil mit 6 bar* Öffnungsdruck und Ablassventil montiert werden; zwischen dem Speicher und Sicherheitsventil sowie am Auslass darf sich kein Absperrventil oder Drosselelement befinden; Sicherheitsventil sollte so installiert werden, dass ein Wasserleck sichtbar ist,
• der Pufferspeicher mit dem Sicherheitsventil sollte mit dem Wasserversorgungssystem verbunden werden,
• ein Absperrventil sollte an der Kaltwasserversorgung installiert werden.

Der Warmwasserauslauf ist an den im oberen Teil des Speichers befindlichen Stutzen anzuschließen. Jeder Speicher ist mit einem Stutzen ausgestattet. Dieser Stutzen ist für die Warmwasserzirkulation geeignet.

Der Pufferspeicher konnte in der ZH-Installation montiert werden:

• offenes System (gemäß Normen),
• geschlossenes System (gemäß Normen).

*Man soll das Sicherheitsventil verwenden, das auf der Leistung der Wärmequelle abgestimmt ist. Montage des Sicherheitsventils mit unzureichender Kapazität kann zu einem übermäßigen Druckaufbau im Pufferspeicher und damit zu Undichtigkeiten führen. In diesem Fall deckt die Garantie keine Schäden ab.

[2] -Thermische Isolierung

[3] - Magnesiumschutzanode

[4] - Sensorrohr

[5] - Elektroheizstab-Stutzen (Kork) 1½"

[9] - Versorgung der Heizungsanlage Versorgung von der Wärmepumpe

[10] - Rücklauf aus der Heizungsanlage Rücklauf zu Wärmepumpe

ZW - Kaltwasser

CW - Warmwasser

ZG - Heizmediumversorgung

PG - Heizmediumrückkehr

C - Zirkulation

S - Ablaufstutzen des Puffers

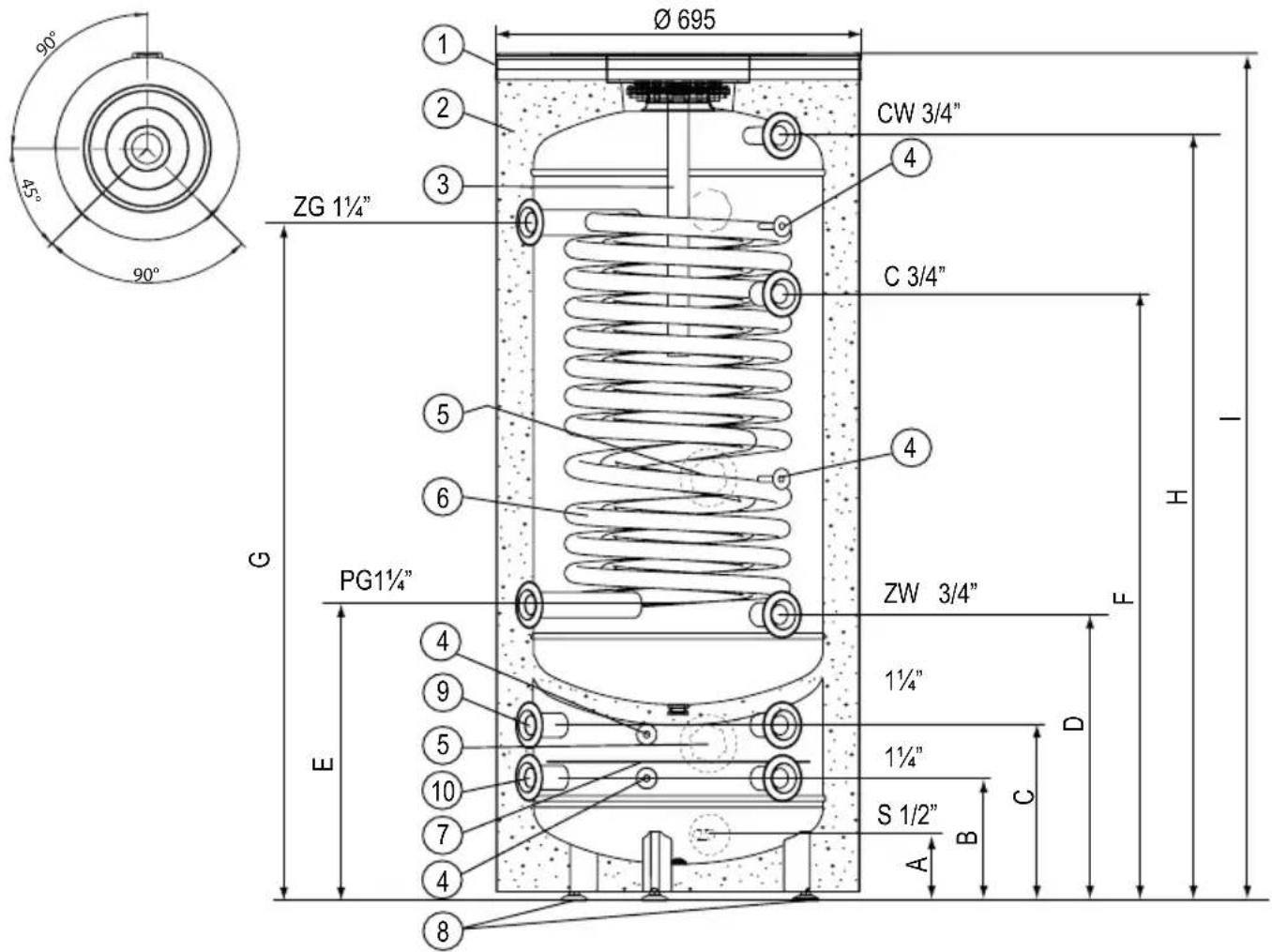

A-I - Bemessungen laut Tabelle

Bemessung SWVPC
A 127
B 234
C 384
D 544
E	563
F	1154
G	1289
H	1454
I	1610

Vor der Inbetriebnahme des Pufferspeichers sollte man den Anschluss des Geräts und die korrekte Montage gemäß den Schemas überprüfen. Der Speicher sollte mit Wasser gefüllt werden:

- das Ventil an der Kaltwasserzufuhr öffnen,

- den Heißwasserhahn im System (voller Wasserfluss ohne Luftblasen zeigt die Füllung des Tanks an) öffnen,

- die Ansaughähne schließen.

Die Ventile, die die Heizinstallation mit dem Speicher verbinden, öffnen und den Puffer erfüllen. Damit der Puffer automatisch entlüftet wird, muss einen Entüfter für die Versorgung der Zentralheizung verwendet werden. Es ist auch empfohlen, am höchsten Punkt des Anschlusses der Heizregisterversorgung den Entlüfter zu verwenden.

Die Dichtheit der Anschlüsse sollte auf der Seite von Brauchwarmwasser, ZH-Kreislauf und Wärmepumpe geprüft werden. Den Betrieb des Sicherheitsventils überprüfen (gemäß den Anweisungen des Ventilherstellers).

Entleerung des Behälters

Um die Behälter zu entleeren sollte man:

• den Puffer mit dem Heizkreislauf verbindende Ventile schließen,
• den Puffer mit dem Wärmepumpekreislauf verbindende Ventile schließen,
• das Ventil an der Kaltwasserzufuhr zum Speicher schließen,
• das Ablassventil am Kaltwasseranschluss öffnen,
• das Ablassventil des Pufferspeichers öffnen.

Die Speicher sind sicher und zuverlässig im Betrieb, unter der Bedingung, dass man nachstehende Tätigkeiten beachtet:

• Alle 14 Tage ist das Sicherheitsventil auf die richtige Funktion zu prüfen (wenn das Wasser austritt, ist das Ventil defekt. Der Speicher darf nicht genutzt werden).
• Der Behälter ist wegen angesammelter Absätze periodisch zu reinigen. Die Häufigkeit der Reinigung des Speichers hängt von der auf einem bestimmen Gebiet vorhandenen Wasserhärte ab. Diese Tätigkeit sollte von einem Fachhandwerker durchgeführt werden.
• Einmal im Jahr sollte die Magnesiumanode geprüft werden.
• Alle 18 Monate sollte sie obligatorisch ausgetauscht werden.

- Austausch der Magnesiumanode [3]: die Blende der Anode abnehmen[10], den unter der Anode befindliche Isolierungsscheibe herausnehmen, das Absperrventil am Kaltwasserzulauf schließen, Warmwasserventil am Wasserhahn öffnen, das Ablassventil öffnen, solch eine Wassermenge aus der Installation ablassen, dass der Austausch der Magnesiumanode möglich ist und somit die Überschwemmung des Raums zu verhindern. Dann den Stopfen aufdrehen und die Magnesiumanode ausschrauben.

• Aus Hygiene-Gründen sollte das Wasser auf mehr als 70°C (periodische Desinfektion) erwärmt werden.
• Jegliche Störungen beim Betrieb des Gerätes sind bei Servicestelle zu melden.
• Es empfiehlt sich, das Rücklaufrohr und die Anschlussrohre des Registers thermisch zu isolieren, um die Wärmeverluste zu reduzieren.

Die Garantiedienstleistung umfasst die oben genannten Tätigkeiten nicht.

Vorgehen bei Schäden oder Unregelmäßigkeiten

*80/10/45°C } - Heizwassertemperatur / Versorgungswassertemperatur / Brauchwassertemperatur; **55/10/45°C } Durchfluss des Heizwassers durch dem Heizregister 2,5 m³/h.

die Regelwidrigkeit Verhaltensanweisung
Wasserabfluss aus dem Tank			Es soll das Kaltenwasserzufuhr ventil und die Absperrventile des Zentralheizungssystems und wenden sich an den Kundendienst
Übermäßiger Druckaufbau im Tank
Druckanstieg in der Zentralheizungsanlage
Schmutziges Wasser im Gerät			Der Tank sollte von angesammelten Sedimenten gereinigt werden - wenden Sie sich zu diesem Zweck an eine spezialisierte Servicefirma
Brauchwarmwasserspeicher mit Puffer SWVPC
Nennkapazität	Brauchwarmwasser	I	235
	ZH		60
Nenndruck	Brauchwarmwasser	MPa	0,6
	ZH		0,3
Nenntemperatur °C			95
Minimale Eiswassertemperatur °C 6
Heizfläche m		2	2,7
Heizregisterkapazität dm		3	17,5
Heizregisterleistung kW			75* / 23**
Registereffizienz l/h			1900* / 575**
Gewicht ohne Wasser kg			157
Magnesiumschutzanode M8 ø40		mm	500
