INSTRUKCJA OBSŁUGI TotalPure 7500 CECOTEC

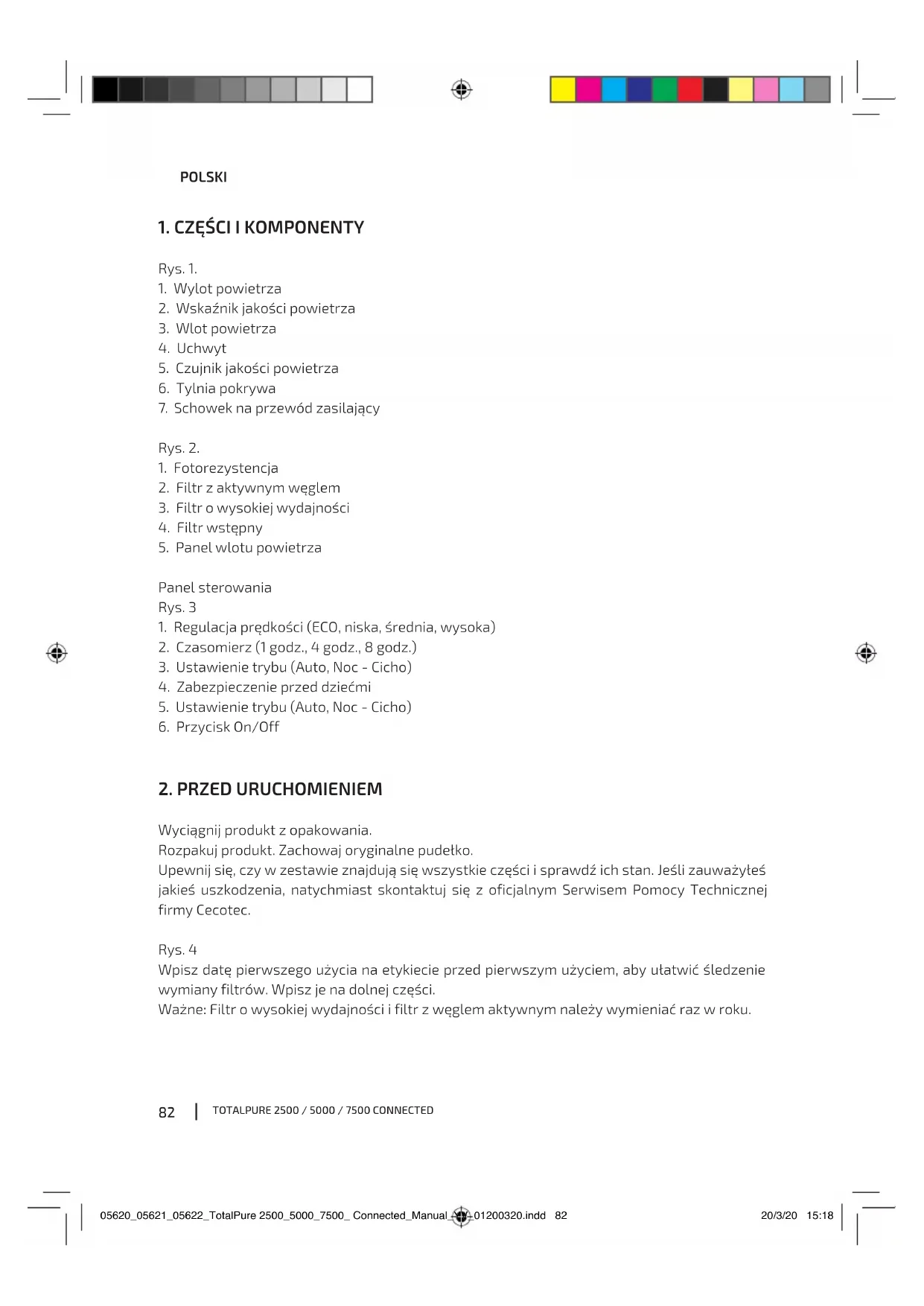

1. Części i komponenty 82

2. Przed uruchomieniem 82

3. Obsługa urządzenia 84

4. Czyszczenie i konserwacja 85

6. Rozwiązywanie problemów 89

7. Dane techniczne 90

8. Recykling sprzętu 90

9. Gwarancja i Pomoc Techniczna 91

2. Wskaźnik jakości powietrza

5. Czujnik jakości powietrza

7. Schowek na przewód zasilający

2. Filtr z aktywnym węglem

3. Filtr o wysokiej wydajności

5. Panel wlotu powietrza

Panel sterowania Rys. 3

1. Regulacja prędkości (ECO, niska, średnia, wysoka)

2. Czasomierz (1 godz., 4 godz., 8 godz.)

3. Ustawienie trybu (Auto, Noc - Cicho)

4. Zabezpieczenie przed dziećmi

5. Ustawienie trybu (Auto, Noc - Cicho)

Wyciągnij produkt z opakowania. Rozpakuj produkt. Zachowaj oryginalne pudełko. Upewnij się, czy w zestawie znajdują się wszystkie części i sprawdź ich stan. Jeśli zauważyłeś jakieś uszkodzenia, natychmiast skontaktuj się z oficjalnym Serwisem Pomocy Technicznej firmy Cecotec. Rys. 4 Wpisz datę pierwszego użycia na etykiecie przed pierwszym użyciem, aby ułatwić śledzenie wymiany filtrów. Wpisz je na dolnej części. Ważne: Filtr o wysokiej wydajności i filtr z węglem aktywnym należy wymieniać raz w roku. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 8205620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 82 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

POLSKI Montaż i demontaż panelu wlotu powietrza Rys. 5 Aby zdjąć panel wlotu powietrza, naciśnij zaczepy po obu stronach panelu i delikatnie pociągnij. Aby ponownie złożyć panel, powtórz proces w odwrotnej kolejności. Rys. 6 Upewnij się, że między wlotem powietrza a ścianą jest co najmniej 50 cm odstępu i 10 cm między wylotem powietrza a ścianą. Zachowaj minimalną odległość jednego metra między urządzeniem a telewizorami, odbiornikami radiowymi itp. W przeciwnym razie mogą powstawać silne pola magnetyczne. Dłuższe trzymanie urządzenia w jednym miejscu może spowodować plamy na ścianie. Aby zapewnić odpowiednią wentylację i wydajność urządzenia, nie zakrywaj wlotu ani wylotu powietrza. Rys. 7 Instalacja filtra

1. Wyjmij opakowanie i umieść urządzenie na stabilnej i suchej powierzchni.

2. Aby usunąć filtr, naciśnij zaczepy po obu stronach panelu i delikatnie pociągnij w górę.

3. Wyjmij filtry z oczyszczacza.

5. Umieść filtry z powrotem na miejscu.

6. Wymień filtr wstępny, jak pokazano na obrazie.

7. Umieść panel wlotu powietrza z powrotem na miejscu. Włóż filtr z powrotem na miejsce,

upewniając się, że wypustki po obu stronach są prawidłowo ustawione. Zachowaj ostrożność podczas instalacji panelu przedniego. Rys. 14 Upewnij się, że urządzenie jest odłączone od zasilania przed instalacją, czyszczeniem lub transportem. Nie obsługiwać urządzenia bez filtrów. Usuń plastik z każdego filtra przed użyciem. Filtry i funkcje Rys. 15 Filtr wstępny 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 8305620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 83 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

POLSKI Filtr siatkowy blokuje cząstki o wielkości do 2,5 mm, co stanowi 99,9% zgromadzonych cząstek. Zapobiega gromadzeniu się większych cząstek, takich jak sierść zwierząt, łupież lub gruboziarnisty pył, zwiększając w ten sposób żywotność urządzenia. Filtr o wysokiej wydajności Filtruje małe cząstki o wielkości do 0,3 mikrona, takie jak pyłek, który stanowi 95%. Filtr z aktywnym węglem Filtruje lotne związki organiczne, takie jak dym lub różnego rodzaju gazy zanieczyszczające. Rys. 16

3. OBSŁUGA URZĄDZENIA

Panel sterowania Rys. 17 Podłącz urządzenie. Usłyszysz dźwięk, a wszystkie lampki na urządzeniu będą migać 3 razy w sposób ciągły. Następnie wszystkie zgasną, z wyjątkiem wskaźnika działania, który zmieni kolor na czerwony i przejdzie w tryb gotowości. Naciśnij przycisk Wł. / Wył., Urządzenie rozpocznie pracę w trybie Auto z włączonymi światłami i automatycznie wykryje jakość powietrza. Po włączeniu urządzenia kontrolka jakości powietrza zacznie migać. Oznacza to, że wykrywa jakość powietrza. Wskaźnik jakości powietrza: Rys. 18 Niebieski (PM2,5 = 0 ~ 50) Idealny Zielony (PM2,5 = 50 ~ 100) Dobrze Żółty (PM2,5 = 100 ~ 150) Normalny Czerwony (PM2,5 = 150 ~) Zły Program Auto Rys. 19 Tryb automatyczny automatycznie wykrywa jakość powietrza i działa z najbardziej odpowiednią prędkością. Tryb nocny Aparat zawiera czujnik promieniowy, który mierzy ilość światła. Jeśli poziom światła w pomieszczeniu jest niski, światła urządzenia zostaną przyciemnione, a urządzenie automatycznie przejdzie w tryb nocnej ciszy. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 8405620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 84 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

POLSKI Regulacja prędkości powietrza Rys. 20 Możesz wybrać prędkość powietrza w trybie Eco-low-medium-high. Funkcja timera Rys. 21 Możesz wybrać czas działania urządzenia, naciśnij raz przycisk programatora, aby wybrać 1 godzinę, naciśnij ponownie, aby wybrać 4 godziny, naciśnij ponownie, aby wybrać 8 godzin, naciśnij ostatni raz, aby wyłączyć funkcję. Zabezpieczenie przed dziećmi Rys. 22 Naciśnij i przytrzymaj przez 5 sekund, aby włączyć lub wyłączyć blokadę bezpieczeństwa. Uruchom ponownie (przywróć wartości początkowe) Rys. 23 Uruchom ponownie urządzenie, naciskając przycisk Uruchom ponownie przez co najmniej 5 sekund. Ta funkcja będzie dostępna dopiero po przypomnieniu o wymianie filtra. Przycisk On/Off Naciśnij ten przycisk, aby włączyć lub wyłączyć wskaźnik jakości powietrza (włączanie i wyłączanie urządzenia).

4. CZYSZCZENIE I KONSERWACJA

Przed rozpoczęciem mycia lub naprawy urządzenia, wyłącz je i rozłącz z gniazdka. Użyj miękkiej, suchej lub lekko wilgotnej szmatki z niewielką ilością neutralnego środka czyszczącego, aby wyczyścić obudowę produktu i zapobiec gromadzeniu się kurzu i brudu. Jeśli nie będziesz używać produktu przez dłuższy czas, przechowuj go w bezpiecznym i dobrze wentylowanym miejscu. Nie używaj detergentów, gąbek ściernych, ściereczek poddanych obróbce chemicznej, benzyny, benzenu, alkoholu lub innych rozpuszczalników, ponieważ mogą one porysować lub uszkodzić zbiornik i doprowadzić do wycieków. Nie zanurzaj produktu w wodzie lub innym płynie. Jedynym filtrem, który można czyścić wodą, jest filtr wstępny. Czyść czujnik jakości powietrza co najmniej co dwa miesiące, aby wydłużyć jego żywotność. Gdy poziom wilgotności w pomieszczeniu jest bardzo wysoki, na wskaźniku jakości powietrza może wystąpić kondensacja. Chociaż jakość powietrza jest dobra, wskaźnik jakości powietrza 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 8505620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 85 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

POLSKI wskazuje, że jakość jest niska. W takim przypadku wyczyść wskaźnik jakości powietrza.

1. Za pomocą miękkiej szczotki wyczyść wlot i wylot czujnika jakości powietrza.

2. Zdejmij pokrywę ochronną z czujnika jakości powietrza.

3. Ostrożnie wyczyść wlot i wylot powietrza czujnika wilgotnym wacikiem.

4. Wysusz suchymi patyczkami.

5. Vuelva a colocar la tapa protectora del sensor de calidad.

Czyszczenie filtra Aby zapewnić najlepszą możliwą wydajność filtra, należy go czyścić co dwa miesiące lub 480 godzin. Wyczyść filtr wstępny wilgotną szmatką lub neutralnym roztworem mydła, aby zapobiec gromadzeniu się kurzu. Podczas czyszczenia filtra urządzenie musi być wyłączone i odłączone od zasilania. Jest to jedyny filtr, który można wyczyścić. Używaj odkurzacza o niskiej mocy, aby zapobiec uszkodzeniu filtra. Przed włożeniem każdego filtra do urządzenia należy usunąć plastikowe opakowanie i etykiety filtrów skierowane na zewnątrz. Instrukcje:

1. Wyłącz urządzenie, aby zatrzymać filtr powietrza.

3. Przytrzymaj zaczepy po obu stronach panelu wlotu powietrza i wyciągnij go, a następnie

4. Przed czyszczeniem usuń wystającą część filtra z gazy.

5. Użyj miękkiej szczotki lub odkurzacza, aby usunąć cząsteczki. Do czyszczenia filtra użyj

mydła lub wody. Umieść go w urządzeniu, gdy będzie całkowicie suche.

6. Włóż filtr wstępny z powrotem do oczyszczacza powietrza.

7. Ponownie zainstaluj panel wlotu powietrza.

8. Podłącz ponownie.

9. Włącz urządzenie i uruchom oczyszczacz powietrza.

Wymiana filtra Po 1600 godzinach pracy lampka kontrolna pracy będzie powoli migać (z czerwonym światłem, gdy urządzenie znajduje się w trybie czuwania i niebieskim, gdy pracuje). Nawet jeśli zapali się kontrolka wymiany, urządzenie może nadal działać. Upewnij się, że urządzenie jest wyłączone i odłączone przed wymianą filtra. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 8605620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 86 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

2. Wyłącz urządzenie i odłącz je od zasilania.

3. Przytrzymaj zaczepy po obu stronach panelu wlotu powietrza i wyciągnij go, a następnie

4. Wyjmij filtry ze środka.

5. Wyjmij plastikowe opakowania z filtrów i włóż je z powrotem do oczyszczacza.

6. Umieść filtr wstępny w oczyszczaczu.

7. Wymień panel wlotu powietrza.

8. Po wymianie filtra podłącz urządzenie do źródła zasilania i przytrzymaj przycisk

resetowania przez 5 sekund, aby zresetować urządzenie. Urządzenie nie będzie używane przez długi czas Odłącz urządzenie (ponieważ zużywa energię, nawet w trybie gotowości). Osuszyć wnętrze urządzenia, ponieważ może to zapobiec wadliwemu działaniu. Przechowuj urządzenie w suchym i przewiewnym miejscu. Czas odniesienia do wymiany filtrów Gdy urządzenie osiągnie 1600 godzin pracy, kontrolka pracy zacznie migać z częstotliwością około jednego mrugnięcia na sekundę. La luz indicadora estará de color rojo cuando el aparato esté en modo Standby y en azul cuando esté en funcionamiento. Maszyna może kontynuować pracę, nawet jeśli wysyła sygnał wymiany filtra. Wymień filtr po upływie okresu użytkowania. Wymień filtr po upływie okresu użytkowania. Jeśli po wymianie filtra skraca się czas użytkowania urządzenia, zaleca się jego wymianę co 6 miesięcy. Po wymianie filtra, w normalnych warunkach, filtr należy wymieniać co 12 miesięcy. Odłącz urządzenie przed zmianą filtra.

1. Pobierz aplikację

Wyszukaj aplikację EnergySilence w Google Play lub APP Store. Rys. 27

Zarejestruj się w aplikacji, naciskając „Utwórz nowe konto”, zaakceptuj Politykę prywatności i wprowadź wiadomość e-mail na następnym ekranie. Po wprowadzeniu kodu weryfikacyjnego, który został wysłany w zarejestrowanym adresie e-mail, wprowadź hasło. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 8705620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 87 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

Aby się zalogować, naciśnij „Zaloguj się przy użyciu istniejącego konta” i wprowadź adres e-mail oraz zarejestrowane hasło. Rys. 32 Rys. 33

4. Sparuj urządzenie

Upewnij się, że telefon jest podłączony do sieci Wi-Fi i urządzenie jest włączone.

5. Aby utworzyć link, wykonaj następujące kroki:

Wybierz produkt, który chcesz połączyć. Rys. 34 Naciśnij przycisk trybu (trzy poziome linie) przez 5 sekund. Symbol Wi-Fi będzie migać na wyświetlaczu przednim. Wprowadź hasło wykrytej sieci Wi-Fi lub zmień ją na sieć Wi-Fi, z którą chcesz podłączyć urządzenie. Pamiętaj: to urządzenie działa tylko z sieciami 2,4 GHz. Rys. 35 Proces parowania rozpocznie się automatycznie. Rys. 36 Rys. 37 Po naciśnięciu przycisku „Zakończono” pojawi się ekran, w którym możesz zacząć korzystać z produktu. Rys. 38

Z zakładki „Mój dom” możesz zarządzać wszystkimi urządzeniami podłączonymi do aplikacji. Rys. 39 Aby zobaczyć ustawienia produktu, kliknij na niego, a następnie na ołówek, który pojawia się w prawym górnym rogu. Rys. 40 Rys. 41

Z sekcji wywiadu możesz zarządzać programowaniem urządzenia. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 8805620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 88 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

W tej sekcji możesz zarządzać profilem użytkownika, zarządzać domem, wyświetlać powiadomienia w centrum wiadomości, uzyskiwać dostęp do często zadawanych pytań i informować się o wszelkich problemach, a także przeglądać ustawienia aplikacji. Rys. 45

6. ROZWIĄZYWANIE PROBLEMÓW

Problem Prawdopodobna przyczyna Możliwe rozwiązanie Urządzenie zatrzymuje się lub nie chce się włączyć. Panel przedni nie jest zainstalowany. Zdejmij panel przedni i załóż go ponownie. Produkt nie jest podłączony. Odłącz urządzenie i podłącz je ponownie. Kabel zasilający jest uszkodzony. Skontaktuj się z obsługą klienta Cecotec. Urządzenie zatrzymuje się lub nie chce się włączyć. Urządzenie nie jest włączone. Podłącz ponownie urządzenie. Dynamo jest uszkodzone. Skontaktuj się z obsługą klienta Cecotec. Urządzenie stoi na niestabilnej powierzchni. Umieść urządzenie na płaskiej i stabilnej powierzchni. Wewnątrz urządzenia znajdują się cząsteczki zewnętrzne. Skontaktuj się z obsługą klienta Cecotec. Silnik jest luźny. Skontaktuj się z obsługą klienta Cecotec. Plastikowa folia nie została usunięta z filtrów. Przed użyciem urządzenia usuń plastikową folię. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 8905620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 89 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

POLSKI Wydajność urządzenia jest niższa niż zwykle. Filtr powietrza jest brudny. Wyczyść filtr siatkowy urządzenia. Filtr nie został wymieniony. Wymień zużyte filtry na nowe. Wylot lub wlot urządzenia są zablokowane. Skontaktuj się z obsługą klienta Cecotec. Plastikowa folia nie została usunięta z filtrów. Przed użyciem urządzenia usuń plastikową folię. Odległość między urządzeniem a innymi przedmiotami jest nieodpowiednia. Upewnij się, że odległość między urządzeniem a innymi przedmiotami wokół niego wynosi 50 cm po obu stronach urządzenia i 10 cm z tyłu. Filtr w urządzeniu nie jest zainstalowany. Upewnij się, że filtry są poprawnie zainstalowane. Urządzenie zajmuje więcej miejsca niż wystarczające. Upewnij się, że urządzenie zajmuje odpowiednią przestrzeń. Jeśli nie możesz rozwiązać problemu lub problem nadal występuje, skontaktuj się z Cecotec SAT.

Dyrektywa Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) zakazuje wyrzucania ww. sprzętu razem z innymi odpadami. Omawiane sprzęty muszą być składowane osobno dla zoptymalizowania odzyskiwania surowców i recyklingu materiałów. W ten sposób negatywny wpływ elektroodpadów na 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 9005620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 90 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

POLSKI zdrowie ludzkie i środowisko zostaje znacznie zredukowany. Symbol przekreślonego kołowego kontenera na odpady informuje o obowiązku zadbania o oddanie zużytego sprzętu do specjalnego punktu zbiórki ZSEE. Jeśli urządzenie jest zasilane baterią lub akumulatorem, należy je wyjąć przed oddaniem sprzętu do punktu zbiórki ZSEE i oddać do osobnego punktu zbiórki dla tej kategorii. Jeśli potrzebujesz informacji na temat recyklingu i punktów zbiórki sprzętu w twojej miejscowości, skontaktuj się z urzędem twojej gminy.

9. GWARANCJA I POMOC TECHNICZNA

Produktjest objęty 2 letnią gwarancją od daty zakupu. Z gwarancji można korzystać po okazaniu dowodu zakupu. Produkt nie podlega gwarancji, jeśli był używany niezgodnie z instrukcją lub jeśli jest fizycznie uszkodzony. Produkt NIE podlega gwarancji, jeśli: był używany niezgodnie ze swoim przeznaczeniem, wystawiony na działanie wody lub wilgoci, mechanicznie uszkodzony przez użytkownika, wystawiony na działanie substancji żrących czy nosi jakiekolwiek inne znamiona uszkodzeń wynikających z winy użytkownika. urządzenie było naprawiane lub modyfikowane przez osoby nieautoryzowane przez firmę Cecotec. odnosi się do przypadków, spowodowanych normalnym zużywaniem się elementów w trakcie ich użytkowania. Gwarancja obejmuje wszystkie wady fabryczne produktu przez 2 lata od daty zakupu, nie włączając w to części podlegających zużyciu. Urządzenie nie było używane przez użytkownika w odpowiedni sposób. W przypadku wykrycia ewentualnego defektu urządzenia lub w razie potrzeby konsultacji skontaktuj się z Serwisem Obsługi Technicznej Cecotec pod numerem [phone]. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 9105620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 91 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED
