NÁVOD K OBSLUZE TotalPure 7500 CECOTEC

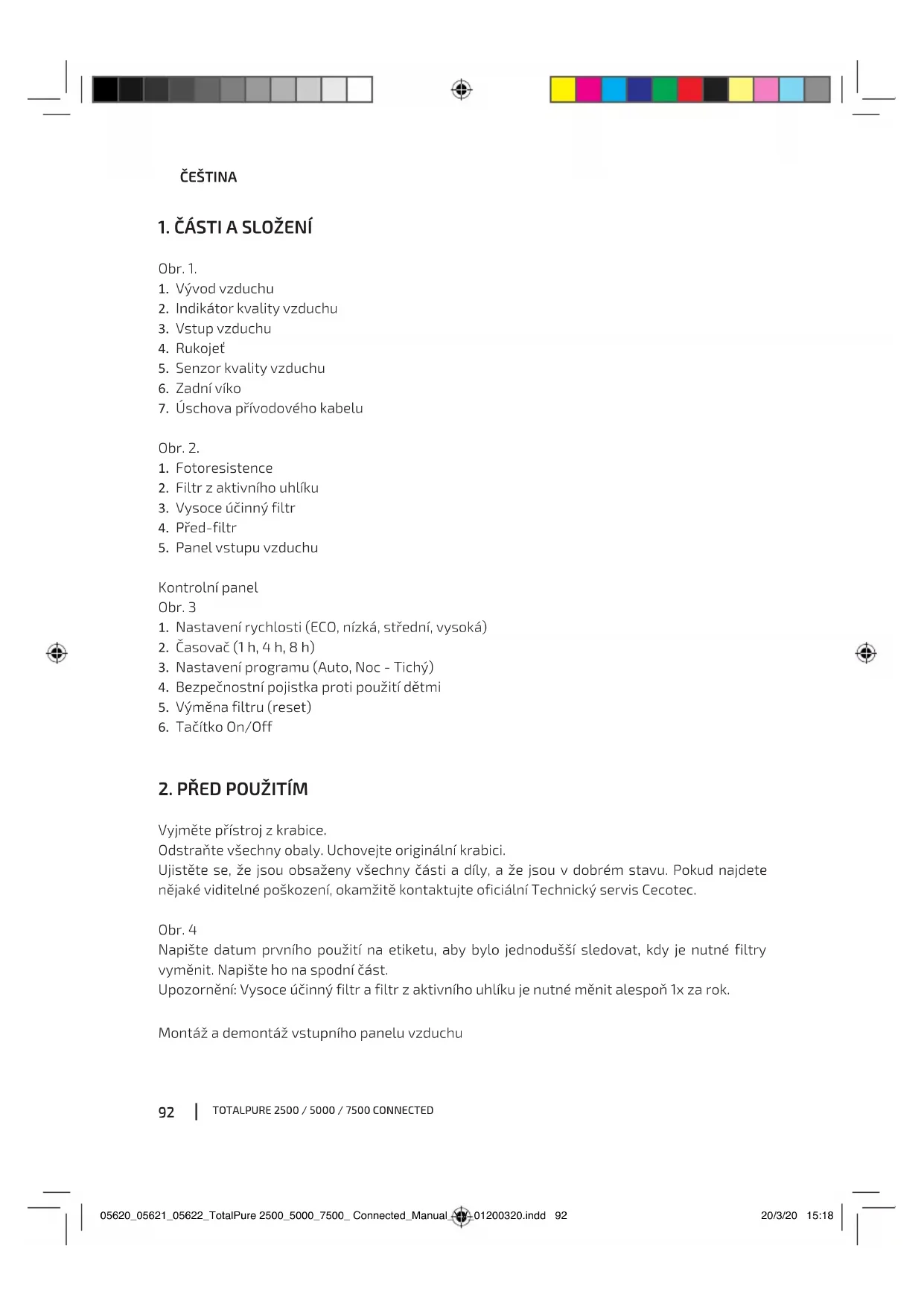

1. Části a složení 92

4. Čištění a údržba 95

6. Řešení problémů 99

7. Technické specifikace 100

8. Recyklace elektrospotřebičů 100

9. Záruka a technický servis 101

7. Úschova přívodového kabelu

2. Filtr z aktivního uhlíku

3. Vysoce účinný filtr

5. Panel vstupu vzduchu

Kontrolní panel Obr. 3

1. Nastavení rychlosti (ECO, nízká, střední, vysoká)

2. Časovač (1 h, 4 h, 8 h)

3. Nastavení programu (Auto, Noc - Tichý)

4. Bezpečnostní pojistka proti použití dětmi

5. Výměna filtru (reset)

Vyjměte přístroj z krabice. Odstraňte všechny obaly. Uchovejte originální krabici. Ujistěte se, že jsou obsaženy všechny části a díly, a že jsou v dobrém stavu. Pokud najdete nějaké viditelné poškození, okamžitě kontaktujte oficiální Technický servis Cecotec. Obr. 4 Napište datum prvního použití na etiketu, aby bylo jednodušší sledovat, kdy je nutné filtry vyměnit. Napište ho na spodní část. Upozornění: Vysoce účinný filtr a filtr z aktivního uhlíku je nutné měnit alespoň 1x za rok. Montáž a demontáž vstupního panelu vzduchu 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 9205620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 92 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

ČEŠTINA Obr. 5 Pro odmontování vstupního panelu vzduchu, stiskněte příruby na obou stranách a opatrně zatáhněte směrem nahoru. Pro znovu namontování panelu, zopakujte proces pozpátku. Obr. 6 Ujistěte se, že mezi vstupem vzduchu a zdí je minimálně 50 cm odstup, a alespoň 10 cm mezi výstupem vzduchu a zdí. Udržujte alespoň 1 metr vzdálenost mezi přístrojem a televizí, rádiem atd. V opačném případě je možné, že se vytvoří silné elektromagnetické pole. Pokud budete mít přístroj po dlouhou dobu na jednom místě, mohou se objevit skvrny na zdi. Abyste se ujistili, že přístroj má adekvátní ventilaci a funguje efektivně, nepřikrývejte ani vstup, ani výstup vzduchu. Obr. 7 Instalace filtru

1. Odstraňte všechny obaly a umístěte přístroj vždy na povrchy stabilní a suché.

2. Pro odmontování filtru, stiskněte příruby na obou stranách a opatrně zatáhněte směrem

3. Vyjměte z čističe filtry.

5. Vraťte filtry znovu na své místo.

6. Znovu vložte před-filtr tak, jak je ukázáno na obrázku.

7. Znovu vložte vstupní panel vzduchu na své místo. Umístěte filtr znovu na své místo,

ujistěte se, že příruby na obou stranách jsou správně umístěné. Dávejte pozor, když budete instalovat přední panel. Obr. 14 Ujistěte se, že přístroj je odpojený od elektrické energie před tím, než budete přístroj instalovat, čistit nebo přemisťovat. Nezapínejte přístroj bez filtrů. Před použitím odstraňte z filtrů plastové obaly. Filtry a funkce Obr. 15 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 9305620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 93 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

ČEŠTINA Před-filtr Mřížkový filtr blokuje částice do 2.5 mm, což je 99,9% akumulovaných částic. Zabraňuje to větším částicím, jako jsou zvířecí chlupy, lupiny nebo velké částice prachu nahromadily, což zvyšuje životnost přístroje. Vysoce účinný filtr Filtruje malé částice prachu do 0,3 micro, jako je pyl, což je 95%. Filtr z aktivního uhlíku Filtruje polétavé částice, jako je kouř nebo různé typy kontaminujících plynů. Obr. 16

Kontrolní panel Obr. 17 Zapojte přístroj do sítě elektrické energie. Uslyšíte zvuk a všechny světla přístroje 3x zablikají. Potom se všechny vypnou mimo indikátor fungování, který zůstane svítit červeně, a vstoupí do modu standby. Stiskněte tlačítko On/Off, přístroj začne fungovat v programu Auto s rozsvícenými světly a automaticky detekuje kvalitu vzduchu. Poté, co jste zapnuli přístroj, světelný indikátor kvality vzduchu začne blikat. To znamená, že přístroj začal detekovat kvalitu vzduchu. Indikátor kvality vzduchu: Obr. 18 Modrá (PM2.5 = 0 ~50) Skvělá Zelená (PM2.5 = 50 ~100) Dobrá Žlutá (PM2.5 = 100 ~150) Normální Červená (PM2.5 = 150 ~ ) Špatná Program Auto Obr. 19 Automatický program detekce kvality vzduchu zjistí jeho kvalitu a nastaví přístroj do správné rychlosti. Program Noc Přístroj má radiální senzor, který měří intenzitu světla. Pokud je v místnosti málo světla, světla 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 9405620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 94 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

ČEŠTINA přístroje budou utlumená a přístroj automaticky vstoupí do programu Noc-Tichý. Nastavení rychlosti vzduchu Obr. 20 Můžete zvolit intenzitu vzduchu: Eco-nízká-střední-vysoká. Funkce časovače Obr. 21 Můžete zvolit čas fungování přístroje, stiskněte jednou tlačítko časovače, abyste zvolili 1 hodinu, stiskněte ještě jednou, abyste zvolili 4 hodiny a stiskněte ještě jednou pro zvolení 8 hodin, a stiskněte ještě jednou, abyste funkci deaktivovali. Bezpečnostní pojistka proti použití dětmi Obr. 22 Držte stisknuté po dobu 5 vteřin pro aktivování nebo deaktivování blokace. Znovu zapnutí. (nastavení původních hodnot) Obr. 23 Znovu zapněte přístroj stisknutím tlačítka Reinicio po dobu nejméně 5 vteřin. Tato funkce je přístupná pouze během připomenutí výměny filtru. Tlačítko On/Off Stiskněte toto tlačítko pro aktivaci a deaktivaci indikátoru kvality vzduchu /zapnout a vypnout přístroj).

Vypněte přístroj, odpojte ho z elektrické sítě, než ho začnete čistit nebo opravovat. Použijte jemný lehce vlhký hadřík s troškou jemného detergentu pro čištění venkovní části přístroje, aby se nenahromadil prach a nečistoty. Skladujte přístroj na bezpečném, suchém a dobře ventilovaném místě, pokud přístroj po nějaký čas nebudete používat. Nepoužívejte detergenty, abrazivní houby, chemicky upravené ubrousky, benzín, benzen nebo další rozpouštědla, protože by mohly poškrábat nebo jinak poškodit přístroj a mohlo by dojít k celkovému poškození. Vyvarujte se ponoření přístroje do vody nebo jakékoli jiné tekutiny. Jediný filtr, který je možné čistit vodou je před-filtr. Čistěte senzor kvality vzduchu minimálně každé dva měsíce, abyste prodloužili životnost. Pokud se vnitřní vlhkost velmi vysoká, je možné, že dojde ke kondenzaci v indikátoru kvality 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 9505620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 95 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

ČEŠTINA vzduchu. Ačkoli čistota vzduchu bude vysoká, indikátor kvality bude ukazovat, že je špatná. V tomto případě vyčistěte indikátor kvality vzduchu.

1. Použijte jemný kartáček na čištění vstupu a výstupu vzduchu z přístroje.

2. Odstraňte ochrannou mřížku ze senzoru kvality vzduchu.

3. Vyčistěte opatrně senzor vstupu a výstupu vzduchu vlhkou vatovou tyčinkou.

4. Vysušte je suchou vatovou tyčinkou.

5. Vraťte ochrannou mřížku senzoru kvality vzduchu.

Vyčištění pre-filtru Pro zajištění lepšího fungování filtru, vyčistěte ho každé 2 měsíce nebo po 480 hodinách. Vyčistěte před-filtr vlhkým hadříkem nebo neutrálním mýdlovým roztokem, abyste zabránili akumulaci prachu. Přístroj musí být vypnutý a odpojený od zdroje elektrické energie, když ho budete čistit. Toto je jediný filtr, který je možné čistit vodou. Použijte vysavač s nízkým stupněm sání, abyste zabránili poškození filtru. Než vložíte jakýkoli filtr do přístroje, ujistěte se, že jste odstranili plastové obaly, a také zkontrolujte, že etikety na filtrech směřují směrem ven. Následujte tyto kroky:

1. Vypněte přístroj, abyste zastavili fingování filtrů.

2. Vypojte zástrčku.

3. Pro odmontování vstupního panelu vzduchu, stiskněte příruby na obou stranách a opatrně

zatáhněte směrem ven a nahoru.

4. Vyjměte část přesahujícího filtru z gázy, než ho začnete čistit.

5. Použijte jemný kartáček nebo vysavač, abyste odstranili částice. Použijte vlažnou vodu a

detergent pro umytí filtru. Vraťte ho do přístroje, až bude naprosto suchý.

6. Znovu vložte před-filtr do přístroje.

7. Znovu vložte vstupní panel vzduchu na své místo.

8. Znovu přístroj zapojte.

9. Zapněte přístroj a nastavte čistič vzduchu.

Výměna filtrů Po 1600 hodinách fungování bude světelný indikátor fungování blikat pomalu (s červeným světlem bude přístroj v programu Standby a s modrým bude fungovat). Ačkoli bude světlo, které připomíná výměnu filtrů rozsvícené, přístroj takto může fungovat. Ujistěte se, že přístroj je vypnutý a odpojený od elektrické sítě, až budete v přístroji měnit filtry. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 9605620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 96 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

ČEŠTINA Následujte tyto kroky:

2. Vypněte přístroj a vypojte ho od elektrického přívodu.

3. Pro odmontování vstupního panelu vzduchu, stiskněte příruby na obou stranách a opatrně

zatáhněte směrem ven a nahoru.

4. Vyjměte filtry, které jsou uvnitř.

5. Odstraňte plastové obaly z nových filtrů a znovu je vložte do čističe.

6. Znovu vložte před-filtr do přístroje.

7. Znovu vložte vstupní panel vzduchu na své místo.

8. Po výměně filtrů připojte přístroj do elektrické sítě a držte stisknuté tlačítko reset po dobu

5 vteřin, abyste přístroj resetovali. Pokud přístroj nebudete používat po dlouhou dobu Vypojte přístroj ze sítě elektrické energie (spotřebovává energii, i když je pouze v programu standby). Vysušte vnitřní část přístroje, abyste zabránili chybám ve fungování. Uchovejte přístroj na suchém a ventilovaném místě. Referenční časy pro výměnu filtrů Jakmile přístroj dosáhne 1600 hodin fungování, světelný indikátor fungování bude blikat asi 1x za vteřinu. Světelný indikátor fungování blikat pomalu červeným světlem v programu Standby a s modrým, když bude fungovat. Přístroj může dále fungovat, i když bude dávat signál k výměně filtrů. Vyměňte prosím filtry, jakmile skončila jejich životnost. Pokud po výměně filtrů došlo ke snížení účinnosti filtrů, doporučujeme jejich výměnu každých 6 měsíců. Pokud filtry fungují normálně, doporučujeme jejich výměnu každých 12 měsíců. Před výměnou filtru přístroj vypojte ze sítě elektrické energie.

1. Stáhnutí aplikace

Registrujte se v aplikaci kliknutím na Vytvořit nový účet, přijměte politiku soukromí a zadejte emailovou adresu na následující obrazovce. Potom vložte kontrolní kód, který vám byl zaslán na registrovaný email, a zadejte heslo. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 9705620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 97 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

Pro přihlášení klikněte na Přihlásit se s již existujícím účtem a zadejte email a registrované heslo. Obr. 32 Obr. 33

4. Spárování přístroje

Ujistěte se, že telefon je správně připojen k WiFi síti a přístroj je zapnutý.

5. Pro spárování přístroje následujete tyto kroky:

Vyberte přístroj, než je budete spárovat. Obr. 34 Stiskněte tlačítko programů (3 horizontální linky) po dobu 5 vteřin. Přední obrazovka zobrazí blikající symbol Wi-Fi. Zadejte heslo Wi-Fi sítě anebo změňte síť, ke které chcete přístroj připojit. Pamatujte: tento přístroj funguje pouze se sítěmi 2.4GHz. Obr. 35 Proces připojení přístroje začne automaticky. Obr. 36 Obr. 37 Po kliknutí na Dokončeno se objeví obrazovka, na které budete moct začít přístroj používat. Obr. 38

Ze stránky Moje domácnost budete moct používat všechny přístroje připojení k aplikaci. Obr. 39 Abyste viděli nastavení přístroje, klikněte na přístroj a potom na tužku, která se objeví v pravé horní části. Obr. 40 Obr. 41

Z tohoto oddílu můžete měnit uživatelský profil, řídit svoji domácnost, vidět oznámení v centru zpráv, najít odpovědi na časté otázky a dostat odpověď na jakýkoli problém, a nakonec vidět nastavení aplikace. Obr. 45

Problém Možné příčiny Možná řešení Přístroj se nezapne nebo nevypne. Přední panel není instalovaný. Odstraňte přední panel a znovu ho instalujte. Přístroj není zapojen do sítě elektrické energie. Odpojte přístroj a znovu ho zapojte. Přívodový kabel je poškozen. Kontaktujte Zákaznický servis Cecotec. Přístroj se nezapne nebo nevypne. Přístroj není zapnutý. Znovu přístroj zapojte. Dynamo je poškozené. Kontaktujte Zákaznický servis Cecotec. Přístroj je umístěn na nestabilním povrchu. Umístěte přístroj vždy na stabilní povrch. V přístroji jsou externí částice. Kontaktujte Zákaznický servis Cecotec. Motor je uvolněný. Kontaktujte Zákaznický servis Cecotec. Neodstranili jste plastové obaly z filtrů. Před použitím přístroje odstraňte z filtrů plastové obaly. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 9905620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 99 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

ČEŠTINA Výkon přístroje je menší než obvykle. Mřížkový filtr je znečištěný. Vyčistěte mřížkový filtr přístroje. Nevyměnili jste filtr. Vyměňte použité filtry za nové. Vstup/výstup vzduchu je zablokován. Kontaktujte Zákaznický servis Cecotec. Neodstranili jste plastové obaly z filtrů. Před použitím přístroje odstraňte z filtrů plastové obaly. Vzdálenost mezi přístrojem a ostatními předměty není dostatečná. Ujistěte se, že vzdálenost mezi přístrojem a dalšími předměty okolo je 50 cm na obou stranách a 10 cm v zadní části. V přístroji není instalovaný filtr. Ujistěte se, že filtry jsou ve správně nainstalovány. Přístroj je používán větším prostoru než ten, pro který je navržen. Ujistěte se, že přístroj je používán ve vhodné místnosti. Pokud nemůžete problém vyřešit nebo pokud trvá, prosím spojte se Zákaznickým servisem Cecotec.

7. TECHNICKÉ SPECIFIKACE

Reference produktu: 05620/05621/05622 Produkt: Total Pure 2500/5000/7500 Connected Výkon: 20 W / 30 W / 60 W Voltaje 220 -240 V~, 50/60 Hz Kmitočtová pásma: 2.4 GHz Maximální emisní výkon: 20 dBm

8. RECYKLACE ELEKTROSPOTŘEBIČŮ

Evropská směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ) specifikuje elektrospotřebiče, které se nemají recyklovat spolu s ostatním komunálním odpadem. Tyto elektrospotřebiče se musí zlikvidovat samostatně, aby se tak dosáhlo co nejlepší recyklace a využití 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 10005620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 100 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

ČEŠTINA materiálů, a tímto se omezil dopad, který by lidé mohli mít na životní prostředí. Symbol přeškrtnutého kontejneru připomíná povinnost zlikvidovat tento produkt správně. Pokud má daný produkt baterii nebo energetický zásobník, který umožňuje elektrickou autonomii, musí se před likvidací vyjmout a musí se s ní nakládat odděleně, jako s odpadem odlišné kategorie. Pro obdržení detailních informací o nejvhodnějším možném způsobu naložení s vaším elektrospotřebičem, a/nebo o bateriích, kontaktujte místní úřady.

9. ZÁRUKA A TECHNICKÝ SERVIS

Tento produkt má záruku 2 roky od data zakoupení v případě, že zákazník disponuje fakturou nebo dokladem o koupi a produkt je v perfektním stavu a nakládá se s ním adekvátním způsobem tak, jak je uvedeno s v tomto návodu na použití. Záruka nezahrnuje: Pokud byl produkt používán nad svoji kapacitu anebo užitnost, byl špatně používán, utrpěl náraz, byl vystaven vlhkosti, ponořen do tekutiny nebo jiné korozivní substance, a jakoukoli vinu připsatelnou spotřebiteli. Pokud byl produkt rozmontován, modifikován anebo opravován servisem neautorizovaným oficiálním servisem Cecotec. Pokud byl problém zaviněn normálním používáním a opotřebením součástek. Záruční servis kryje veškeré defekty zaviněné během výroby po dobu 2 let na základě platné legislativy, s výjimkou spotřebních dílů. V případě špatného zacházení ze strany spotřebitele není záruční servis odpovědný za opravu. Pokud byste někdy zjistili s přístrojem problém nebo máte nějaký dotaz, spojte se okamžitě s oficiálním Technickým asistenčním servisem Cecotec na telefonním čísle [phone]. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 10105620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 101 20/3/20 15:1820/3/20 15:18Fig./Img./Abb./Afb./ Rys./Obr. 2 * Fig./Img./Abb./Afb./ Rys./Obr. 1
