BEDIENUNGSANLEITUNG TotalPure 7500 CECOTEC

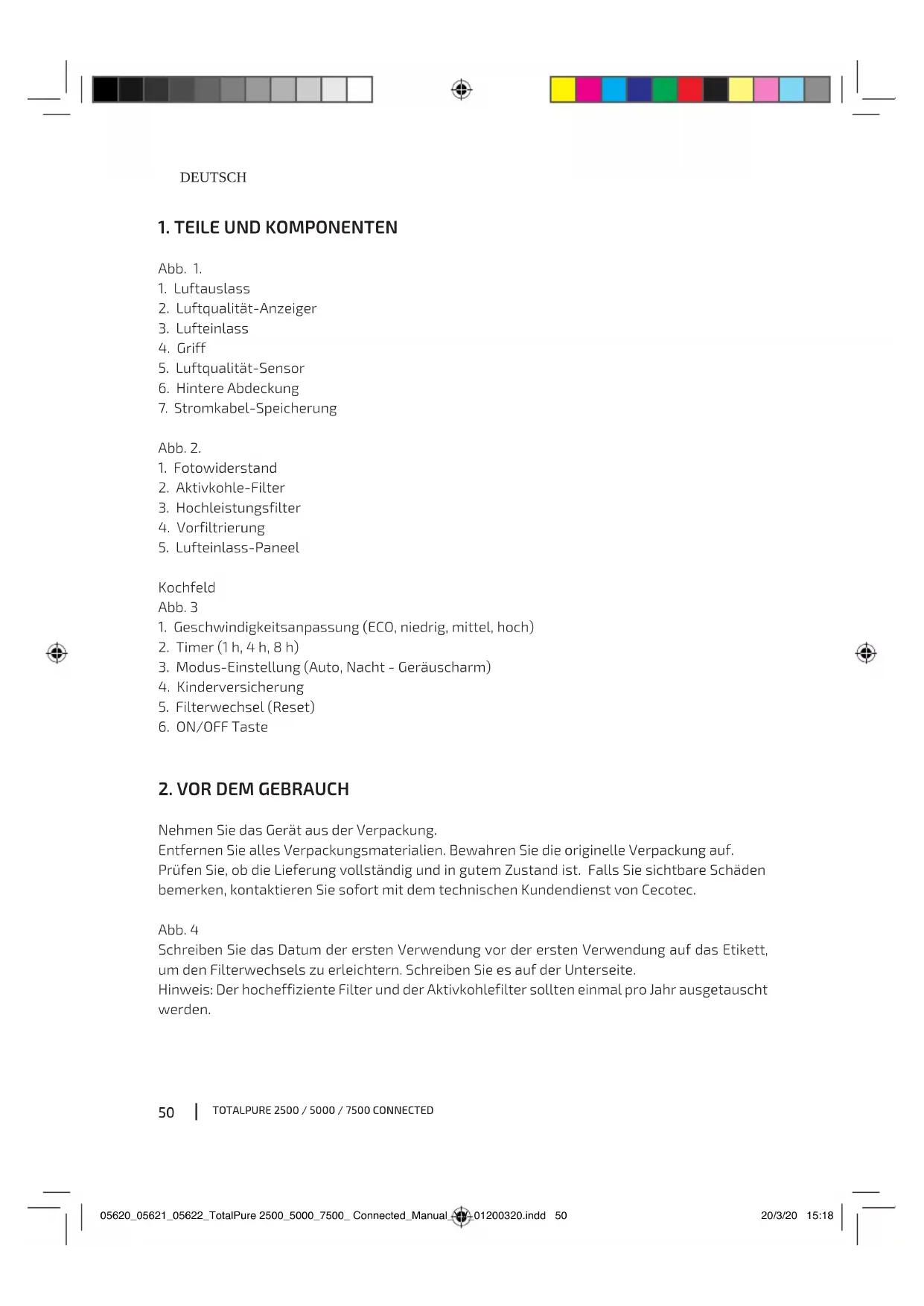

1. Teile und Komponenten 50

2. Vor dem Gebrauch 50

4. Reinigung und Wartung 53

7. Technische Spezifikationen 59

8. Entsorgung von alten Elektrogeräten 60

9. Garantie und Kundendienst 60

2. Luftqualität-Anzeiger

5. Luftqualität-Sensor

6. Hintere Abdeckung

7. Stromkabel-Speicherung

2. Aktivkohle-Filter

3. Hochleistungsfilter

1. Geschwindigkeitsanpassung (ECO, niedrig, mittel, hoch)

2. Timer (1 h, 4 h, 8 h)

3. Modus-Einstellung (Auto, Nacht - Geräuscharm)

4. Kinderversicherung

5. Filterwechsel (Reset)

Nehmen Sie das Gerät aus der Verpackung. Entfernen Sie alles Verpackungsmaterialien. Bewahren Sie die originelle Verpackung auf. Prüfen Sie, ob die Lieferung vollständig und in gutem Zustand ist. Falls Sie sichtbare Schäden bemerken, kontaktieren Sie sofort mit dem technischen Kundendienst von Cecotec. Abb. 4 Schreiben Sie das Datum der ersten Verwendung vor der ersten Verwendung auf das Etikett, um den Filterwechsels zu erleichtern. Schreiben Sie es auf der Unterseite. Hinweis: Der hocheffiziente Filter und der Aktivkohlefilter sollten einmal pro Jahr ausgetauscht werden. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 5005620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 50 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

DEUTSCH Ein- und Ausbau des Lufteinlass-Paneel. Abb. 5 Um das Lufteinlass-Paneel zu entfernen, drücken Sie die Laschen auf beiden Seiten der Platte und ziehen Sie sie vorsichtig nach oben. Um das Paneel wieder zusammenzusetzen, wiederholen Sie den Vorgang in umgekehrter Reihenfolge. Abb. 6 Stellen Sie sicher, dass zwischen dem Lufteinlass und der Wand ein Abstand von mindestens 50 cm und zwischen dem Luftauslass und der Wand ein Abstand von mindestens 10 cm besteht. Halten Sie einen Mindestabstand von einem Meter zwischen dem Gerät und Fernsehern, Radios usw. ein. Andernfalls könnten starke Magnetfelder auftreten. Wenn das Gerät längere Zeit an einem Ort aufbewahrt wird, könnten Flecken an der Wand auftreten. Um eine ordnungsgemäße Belüftung und Effizienz zu gewährleisten, darf der Luftein- oder -auslass nicht abgedeckt werden. Abb. 7 Installation des Filters

1. Entfernen Sie die Verpackung und stellen Sie das Gerät auf eine stabile, trockene

2. Um den Filter zu entfernen, drücken Sie die Laschen auf beiden Seiten des Paneel und

ziehen Sie sie vorsichtig nach oben. Abb. 9

3. √Entfernen Sie die Filter aus dem Luftreiniger.

4. Entfernen Sie die Verpackung.

5. Setzen Sie die Filter wieder ein.

6. Ersetzen Sie den Vorfilter wie es in der Abbildung angezeigt ist.

7. Setzen Sie das Lufteinlass-Paneel wieder ein. Setzen Sie den Filter wieder ein und stellen

Sie sicher, dass die Laschen auf beiden Seiten richtig positioniert sind. Seien Sie vorsichtig bei der Installation der Frontplatte. Abb. 14 Stellen Sie sicher, dass das Gerät vor der Installation, der Reinigung oder dem Transport vom Strom getrennt wird. Schalten Sie das Gerät nicht ohne die Filter an. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 5105620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 51 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

DEUTSCH Entfernen Sie vor der Verwendung den Kunststoff von jedem Filter. Filter und Funktionen Abb. 15 Vorfiltrierung Der Maschenfilter blockiert Partikel bis zu 2,5 mm, was 99,9% der angesammelten Partikel ausmacht. Sie verhindert, dass sich größere Partikel wie Tierhaare, Schuppen oder grober Staub ansammeln und erhöht so die Lebensdauer des Geräts. Hochleistungsfilter Er filtert kleine Partikel bis hinunter zu 0,3 Mikron, wie z.B. Pollen, was 95% ausmacht. Aktivkohle-Filter Es filtert flüchtige organische Verbindungen wie Rauch oder verschiedene Arten von Schadgasen heraus. Abb. 16

Kochfeld Abb. 17 Schließen Sie das Gerät an. Es ertönt ein Ton und alle Lichter am Gerät blinken 3 Mal ununterbrochen. Alle außer der Betriebsanzeige werden dann ausgeschaltet und gehen in den Bereitschaftsmodus. Drücken Sie die Ein-/Aus-Taste, das Gerät beginnt im Auto-Modus mit eingeschalteter Beleuchtung zu arbeiten und erkennt die Luftqualität automatisch. Nach dem Einschalten des Geräts beginnt die Anzeigeleuchte für die Luftqualität zu blinken. Das bedeutet, dass es die Luftqualität erfasst. Luftqualität-Anzeiger: Abb. 18 Blau (PM2.5 = 0 ~50) Perfekt Grün (PM2.5 = 50 ~100) Gut Gelb (PM2.5 = 100 ~150) Normal Rojo (PM2.5 = 150 ~ ) Schlecht Auto Modus Abb. 19 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 5205620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 52 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

DEUTSCH Drücken Sie die Ein-/Aus-Taste, das Gerät beginnt im Auto-Modus mit eingeschalteter Beleuchtung zu arbeiten und erkennt die Luftqualität automatisch. Nacht-Modus Das Gerät enthält einen radialen Sensor, der die Lichtmenge misst. Wenn das Helligkeitsniveau im Raum niedrig ist, werden die Lichter im Gerät gedimmt und das Gerät geht automatisch in den Night-Silent-Modus über. Einstellen der Luftgeschwindigkeit Abb. 20 Sie können die Luftgeschwindigkeit in Eco-Low-Medium-High wählen. Zeitschaltuhr-Funktion Abb. 21 Sie können die Betriebszeit des Geräts wählen, die Timer-Taste einmal drücken, um 1 Stunde zu wählen, erneut drücken, um 4 Stunden zu wählen, erneut drücken, um 8 Stunden zu wählen, ein letztes Mal drücken, um die Funktion auszuschalten. Kinderversicherung Abb. 22 Halten Sie die Taste 5 Sekunden lang gedrückt, um die Sicherheitssperre zu aktivieren oder zu deaktivieren. Neustart (Wiederherstellung der Anfangswerte) Abb. 23 Starten Sie das Gerät neu, indem Sie die Reset-Taste mindestens 5 Sekunden lang drücken. Diese Funktion steht erst nach der Erinnerung an den Filterwechsel zur Verfügung. On/Off Taste Drücken Sie diese Taste, um die Luftqualitätsanzeige ein- und auszuschalten (Ein- und Ausschalten des Geräts).

4. REINIGUNG UND WARTUNG

Schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung, bevor Sie es reinigen oder reparieren. Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch mit etwas neutralem Reinigungsmittel, um die Außenseite des Produkts zu reinigen und die Ansammlung von Staub und Schmutz zu verhindern. Wenn Sie das Produkt über einen längeren Zeitraum nicht benutzen, bewahren Sie es an einem 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 5305620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 53 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

DEUTSCH sicheren, gut belüfteten Ort auf. Verwenden Sie keine Reinigungsmittel, Scheuerschwämme, chemisch behandelte Tücher, Benzin, Benzol, Alkohol oder andere Lösungsmittel, da diese den Tank zerkratzen oder beschädigen und zu Undichtigkeiten führen könnten. Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten ein. Der einzige Filter, der mit Wasser gereinigt werden kann, ist der Vorfilter. Reinigen Sie den Luftqualitätssensor mindestens alle zwei Monate, um seine Lebensdauer zu erhöhen. Wenn die Raumluftfeuchtigkeit sehr hoch ist, kann auf dem Luftqualitätsanzeiger Kondensation auftreten. Selbst wenn die Luftqualität gut ist, zeigt der Luftqualitätsindikator an, dass die Qualität schlecht ist. Reinigen Sie in diesem Fall den Luftqualitätsindikator.

1. Verwenden Sie eine weiche Bürste, um den Einlass und den Auslass des Luftqualitätssensors

zu reinigen. Abb. 24

2. Entfernen Sie die Schutzabdeckung des Luftqualitätssensors.

3. Reinigen Sie den Luftein- und -auslass des Sensors sorgfältig mit einem feuchten

Wattestäbchen. Abb. 26

4. Trocknen Sie ihn mit trockenen Wattestäbchen.

5. Setzen Sie die Schutzkappe auf den Qualitätssensor auf.

Reinigung des Vorfilters Um die bestmögliche Leistung des Filters zu gewährleisten, reinigen Sie ihn alle zwei Monate oder 480 Stunden. Reinigen Sie den Vorfilter mit einem feuchten Tuch oder einer neutralen Seifenlösung, um Staubablagerungen zu vermeiden. Das Gerät muss ausgeschaltet und der Stecker gezogen werden, wenn der Filter gereinigt wird. Dies ist der einzige Filter, der gereinigt werden kann. Verwenden Sie einen Staubsauger mit geringer Leistung, um Schäden am Filter zu vermeiden. Bevor Sie jeden Filter in das Gerät einsetzen, müssen Sie die Plastikverpackung entfernen und sicherstellen, dass die Filteretiketten nach außen zeigen. Befolgen Sie diese Schritte:

1. Schalten Sie das Gerät aus, um den Luftfilter zu stoppen.

2. Entfernen Sie den Stecker.

3. Halten Sie die Laschen auf beiden Seiten der Lufteinlass-Paneel und ziehen Sie sie heraus,

4. Entfernen Sie den hervorstehenden Teil des Gazefilters, bevor Sie ihn reinigen.

5. Verwenden Sie eine weiche Bürste oder einen Staubsauger, um die Partikel zu entfernen.

Verwenden Sie Seife oder Wasser, um den Filter zu reinigen. Legen Sie es in das Gerät, wenn es völlig trocken ist.

6. Ersetzen Sie den Vorfilter im Luftreiniger.

7. Setzen Sie das Lufteinlass-Paneel wieder ein.

8. Schleißen Sie es wieder an.

9. Schalten Sie das Gerät ein und starten Sie den Luftreiniger.

Filter-Austausch Nach 1600 Betriebsstunden blinkt die Betriebsleuchte langsam (rot, wenn sich das Gerät im Bereitschaftsmodus befindet, und blau, wenn es in Betrieb ist). Selbst wenn die Ersatzanzeigeleuchte aufleuchtet, kann das Gerät noch funktionieren. Vergewissern Sie sich, dass das Gerät ausgeschaltet und abgetrennt ist, bevor Sie den Filter austauschen. Befolgen Sie diese Schritte:

1. Ersetzen Sie den Filter.

2. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

3. Halten Sie die Laschen auf beiden Seiten der Lufteinlass-Paneel und ziehen Sie sie heraus,

4. Entfernen Sie die Filter im Inneren.

5. Entfernen Sie die Plastikverpackungen von den Filtern und legen Sie sie wieder in den

6. Setzen Sie den Vorfilter in den Reiniger ein.

7. Setzen Sie das Lufteinlass-Paneel wieder ein.

8. Nachdem Sie den Filter ausgewechselt haben, schließen Sie das Gerät an die

Stromversorgung an und halten Sie die Reset-Taste 5 Sekunden lang gedrückt, um das Gerät zurückzusetzen. Das Gerät wird für eine lange Zeit nicht benutzt. Ziehen Sie den Netzstecker (da das Gerät auch im Standby-Modus Strom verbraucht). Trocknen Sie das Innere des Geräts, da dies Fehlfunktionen verhindern kann. Bewahren Sie das Gerät auf einem trockenen, belüfteten Ort. Referenzzeit für den Austausch von Filtern. Wenn das Gerät 1600 Betriebsstunden erreicht, blinkt die Betriebsleuchte mit einer Geschwindigkeit von etwa einem Blitz pro Sekunde. Die Anzeigeleuchte leuchtet rot, wenn sich das Gerät im Bereitschaftsmodus befindet, und blau, wenn es in Betrieb ist. Die Maschine kann weiterarbeiten, auch wenn sie das Signal zum Austausch des Filters gibt. Bitte ersetzen Sie den Filter, wenn seine Lebensdauer abgelaufen ist. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 5505620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 55 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

DEUTSCH Nach dem Filterwechsel wird empfohlen, wenn sich die Nutzungsdauer des Geräts verkürzt, den Filter alle 6 Monate erneut zu wechseln. Nach dem Filterwechsel sollte der Filter unter normalen Bedingungen alle 12 Monate gewechselt werden. Ziehen Sie den Netzstecker, bevor Sie den Filter wechseln.

1. App herunterladen

Finden Sie die EnergySilence-Anwendung auf Google Play oder im APP Store. Abb. 27

Registrieren Sie sich in der App, indem Sie auf "Neues Account erstellen" klicken, akzeptieren Sie die Datenschutzbestimmungen und geben Sie auf dem folgenden Bildschirm eine E-Mail ein. Nachdem Sie den Verifizierungscode eingegeben haben, der an Ihre registrierte E-Mail gesendet wurde, geben Sie das Passwort ein. Abb. 28 Abb. 29 Abb. 30 Abb. 31

Um sich einzuloggen, klicken Sie auf "Mit bestehendem Account einloggen" und geben Sie Ihre registrierte E-Mail und Ihr Passwort ein. Abb. 32 Abb. 33

Stellen Sie sicher, dass Ihr Telefon mit dem Wi-Fi-Netzwerk verbunden und das Gerät eingeschaltet ist.

5. Befolgen Sie die folgenden Schritte:

Wählen Sie das Produkt aus, das Sie verbinden möchten. Abb. 34 Drücken Sie die Modus-Taste (drei horizontale Linien) für 5 Sekunden. Das blinkende Wi-Fi- Symbol erscheint auf dem Frontschirm. Geben Sie das Kennwort des erkannten Wi-Fi-Netzwerks ein oder ändern Sie es in das Wi-Fi- Netzwerk, das Sie mit dem Produkt verbinden möchten. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 5605620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 56 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

DEUTSCH Denken Sie daran: Dieses Gerät funktioniert nur mit 2,4GHz-Netzwerken. Abb. 35 Die Verbindung mit dem Roboter wird automatisch gestartet. Abb. 36 Abb. 37 Wenn Sie auf "Fertig" drücken, erscheint der Bildschirm, auf dem Sie mit der Benutzung des Produkts beginnen können. Abb. 38

Über die Registerkarte "Home" können Sie alle mit der Anwendung verbundenen Geräte verwalten. Abb. 39 Um die Einstellungen anzuzeigen, klicken Sie auf das Produkt und dann auf den Bleistift oben rechts. Abb. 40 Abb. 41

Von der Intelligenzabteilung aus können Sie die Programmierung Ihres Geräts verwalten. Abb. 42 Abb. 43 Abb. 44

Von diesem Abschnitt aus können Sie Ihr Benutzerprofil verwalten, Ihr Heim verwalten, Benachrichtigungen im Nachrichtenzentrum einsehen, auf FAQs zugreifen und Probleme melden und schließlich die Anwendungseinstellungen einsehen. Abb. 45 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 5705620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 57 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

Problem Mögliche Ursache Mögliche Lösung Das Gerät stoppt oder schaltet sich nicht ein. Die Frontplatte ist nicht installiert. Entfernen Sie die Frontplatte und setzen Sie sie wieder ein. Das Produkt ist nicht angeschlossen. Ziehen Sie das Gerät ab und schließen Sie es dann wieder an. Das Stromkabel ist beschädigt. Wenden Sie sich an den Cecotec-Kundendienst. Das Gerät stoppt oder schaltet sich nicht ein. Das Gerät ist nicht eingeschaltet. Schließen Sie das Gerät wieder an. Der Dynamo ist beschädigt. Wenden Sie sich an den Cecotec-Kundendienst. Das Gerät wird auf eine instabile Oberfläche gestellt. Stellen Sie das Gerät auf eine stabile Oberfläche. Im Inneren des Geräts befinden sich externe Partikel. Wenden Sie sich an den Cecotec-Kundendienst. Der Motor ist locker. Wenden Sie sich an den Cecotec-Kundendienst. Die Plastikverpackung der Filter wurde nicht entfernt. Entfernen Sie vor der Verwendung des Geräts die Plastikverpackung. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 5805620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 58 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED

DEUTSCH Die Leistung des Geräts ist geringer als normalerweise. Der Maschenfilter ist verschmutzt. Reinigen Sie den Maschenfilter des Geräts. Der Filter wurde nicht ersetzt. Ersetzen Sie gebrauchte Filter durch neue. Der Ausgang oder Eingang des Geräts ist blockiert. Wenden Sie sich an den Cecotec-Kundendienst. Die Plastikverpackung der Filter wurde nicht entfernt. Entfernen Sie vor der Verwendung des Geräts die Plastikverpackung. Der Abstand zwischen dem Gerät und anderen Objekten ist nicht ausreichend. Stellen Sie sicher, dass der Abstand zwischen dem Gerät und anderen umgebenden Objekten 50 cm auf beiden Seiten des Geräts und 10 cm auf der Rückseite beträgt. El filtro del aparato no está instalado. Stellen Sie sicher, dass die Filter korrekt installiert sind. Das Gerät nimmt mehr Fläche als geeignet ist. Stellen Sie sicher, dass das Gerät ausreichend Platz einnimmt. Wenn Sie den Vorfall nicht lösen können oder er andauert, wenden Sie sich bitte an den Kundendienst von Cecotec.

7. TECHNISCHE SPEZIFIKATIONEN

8. ENTSORGUNG VON ALTEN ELEKTROGERÄTEN

Die Europäische Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte (WEEE) legt fest, dass alte Haushaltsgeräte nicht mit dem normalen unsortierten Siedlungsabfall entsorgt werden dürfen. Alte Geräte müssen gesondert gesammelt werden, um die Verwertung und das Recycling der enthaltenen Materialien zu optimieren und die Auswirkungen auf die menschliche Gesundheit und die Umwelt zu reduzieren. Das durchgestrichene Symbol "durchgestrichene Abfalltonne" auf dem Produkt erinnert Sie an Ihre Verpflichtung, das Gerät korrekt zu entsorgen. Wenn das Produkt einen eingebauten Akku hat oder Batterien verwendet, sollte der Akku oder die Batterien aus dem Gerät entnommen und separat entsorgt werden. Die Verbraucher müssen sich mit Ihren örtlichen Behörden oder Einzelhändlern in Verbindung setzen, um Informationen über die ordnungsgemäße Entsorgung ihrer Altgeräte und/ oder ihrer Batterien zu erhalten.

9. GARANTIE UND KUNDENDIENST

Dieses Produkt hat eine Garantie von 2 Jahren ab Kaufdatum. Solange die Kaufrechnung aufbewahrt und versandt wird, befindet sich das Produkt in einwandfreiem Zustand und wird ordnungsgemäß verwendet, wie in dieser Bedienungsanleitung angegeben . Die Garantie deckt keine Schäden bei denen: Das Produkt über seine Kapazität oder Anwendbarkeit hinaus missbraucht, geschlagen, nicht ordnungsgemäß behandelt wurde oder mit ätzenden bzw. Korrosiven Substanzen oder Flüssigkeiten in Kontakt geraten ist oder die jeweilige Störung, Fehler, Schaden bzw. Defekt dem Verbraucher zugerechnet werden kann. Das Produkt von Personen demontiert, repariert oder modifiziert wurde, die nicht vom offiziellen Technischen Kundendienst durch Cecotec autorisiert worden sind. Der Grund hierfür durch die normale Abnutzung und Verschleiß der Teile und des Zubehörs entstanden ist. Die Garantieleistung deckt alle Herstellungsbedingten Schäden und Fehler Ihres Produktes für die Dauer von 2 Jahren, nach geltendem Recht. Diese eingeschränkte Gewährleistung gilt nicht für Mängel, die sich aus Unfällen, Missbrauch, unsachgemäße Wartung oder normale Abnutzung ergeben. Si en alguna ocasión detecta una incidencia con el producto o tiene alguna consulta, póngase en contacto con el Servicio de Asistencia Técnica oficial de Cecotec a través del número de teléfono [phone]. 05620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 6005620_05621_05622_TotalPure 2500_5000_7500_ Connected_Manual_YV_01200320.indd 60 20/3/20 15:1820/3/20 15:18TOTALPURE 2500 / 5000 / 7500 CONNECTED
