INSTRUKCJA OBSŁUGI NZ64B5067YJ SAMSUNG

Nepieciešamie instrumenti 8

Nepieciešamie instrumenti

Zimulis Phillips uzgala skruvgriezis Lincals vai taisngriezis

Aizsargbrilles Finierzāgis Urbjmasīna

Korzystanie z instrukcji 3

W instrukcji obsługi stosowane są następujące symbole: 3

Nazwa modelu i numer seryjny 3

Instrukcje dotyczące bezpieczeństwa 3

Utylizacja opakowania 7

Właściwa utylizacja zużytego urządzenia 7

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny) 7

Montaż płyty grzejnej 8

Instrukcje bezpieczeństwa dla instalatora 8

Potrzebne narzędzia 8

Podłączenie do sieci zasilającej 8

Montaż w blacie kuchennym 9

Komponenty 11

Przed rozpoczęciem 11

Pola grzejne 11

Panel sterowania 12

Podgrzewanie indukcyjne 12

Funkcja wyłącznika bezpieczeństwa 13

Wskaźnik ciepła resztkowego 13

Wykrywanie temperatury 13

Naczynia kuchenne 14

Używanie przycisków dotykowych 17

Odgłosy podczas pracy 17

Pierwsze czyszczenie 17

Obstuga 17

Włączanie urządzenia 17

Wyłączanie urządzenia 17

Wybór pola grzejnego i poziomu mocy 18

Funkcja Max Boost 19

Używanie Panelu Flex 19

Minutnik 19

Pauza/Wznowienie 20

Blokada rodzicielska 20

Ograniczenie mocy maksymalnej 21

Włącznie/wyłączanie dźwięku 21

Smart Connect 22

Sterowanie okapem 22

Konserwacja 23

Płyta grzejna 23

Lekkie zabrudzenia 23

Silne zabrudzenia 23

Trudne do usunięcia zabrudzenia 24

Rama płyty grzejnej (opcja) 24

Aby uniknąć uszkodzenia urządzenia: 24

Rozwiązywanie problemów i serwis 25

Rozwiązywanie problemów 25

Serwis 27

Korzystanie z instrukcji

Przed przystąpieniem do użytkowania urządzenia należy uważnie przeczytać instrukcję obsługi, ze szczególnym uwzględnieniem informacji dotyczących bezpieczeństwa zawartych w poniższym rozdziale. Instrukcję należy zachować w celu wykorzystania w przyszłości. Przekazując to urządzenie innemu użytkownikowi, należy pamiętać o przekazaniu wraz z nim niniejszej instrukcji obsługi.

W instrukcji obsługi stosowane są następujące symbole:

OSTRZEŻENIE

Zagrożenia lub niebezpieczne czynności, które mogą prowadzić do poważnych obrażeń lub śmierci.

PRZESTROGA

Zagrożenia lub niebezpieczne czynności, które mogą prowadzić do drobnych obrażeń lub uszkodzenia mienia.

PRZESTROGA

Aby zmniejszyć ryzyko pożaru, ekspłozji, porażenia prądem lub obrażeń ciała, w trakcie korzystania z płyty grzejnej należy przedsięwziąć następujące podstawowe środki ostrożności.

UWAGA

Użyteczne wskazówki, zalecenia i informacje ułatwiające korzystanie z produktu.

Nazwa modelu i numer seryjny

Zarówno nazwa modelu jak i numer seryjny podane są na etykiecie pod spodem płyty grzejnej.

Zapisz te informacje lub przyklej dodatkową etykietę produktu (znajdującą się na wierzchu produktu) na tę stronę w celu wykorzystania w przyszłości.

Nazwa modelu

Numer seryjny

Instrukcje dotyczące bezpieczeństwa

To urządzenie spełnia wszystkie obowiązujące normy dotyczące parametrów technicznych oraz bezpieczeństwa. Uważamy jednak, że odpowiedzialnością producenta jest umożliwiażenie użytkownikom zapoznania się z zasadami bezpieczeństwa zamieszczonymi poniżej.

▲ OSTRZEŻENIE

Osoby o ograniczonej sprawności fizycznej, sensorycznej, umysłowej, bądź o niedostatecznym doświadczeniu i wiedzy (np. dzieci) nie powinny korzystać z urządzenia bez nadzoru lub przeszkolenia w zakresie obsługi przez inną osobę odpowiedzialną za ich bezpieczeństwo.

Nie dopuścić, aby dzieci bawiły się urządzeniem.

Dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, bądź o niedostatecznym doświadczeniu i wiedzy, mogą korzystać z urządzenia jedynie pod nadzorem lub po przeszkoleniu w zakresie bezpiecznej obsługi i zagrożeń. Dzieciom nie wolno bawić się urządzeniem. Dzieci mogą przeprowadzać czyszczenie i konserwację urządzenia wyłącznie pod nadzorem osoby dorosłej.

Stałe okablowanie musi uwzględniać możliwość odłączenia urządzenia zgodnie z odpowiednimi zasadami.

Instrukcje dotyczące bezpieczeństwa

Należy zapewnić możliwość odłączenia zamontowanego urządzenia od zasilania. Możliwość odłączenia można zapewnić poprzez umieszczenie wtyczki w dostępnym miejscu lub zainstalowanie przełącznika w okablowaniu zgodnie z odpowiednimi zasadami.

Ze względów bezpieczeństwa uszkodzony przewód zasilający musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalifikowaną osobę.

Metoda mocowania nie może być oparta na wykorzystaniu klejów, ponieważ nie są one uważane za niezawodny sposób mocowania.

OSTRZEŻENIE: jeśli powierzchnia jest pęknięta, należy wyłączyć zasilanie, by uniknąć porażenia prądem elektrycznym.

Urządzenie nagrzewa się w czasie pracy. Należy zachować odpowiednie środki ostrożności w celu uniknięcia kontaktu z elementami grzejnymi wewnątrz płyty.

OSTRZEŻENIE: podczas pracy urządzenia łatwo dostępne części mogą się nagrzewać. Nie należy pozwalać małym dzieciom zbliżać się do urządzenia.

Nie należy używać myjki parowej.

Na powierzchni płyty nie należy kłaść metalowych przedmiotów, takich jak noże, widelce, łyżki i pokrywki, ponieważ może to doprowadzić do ich silnego rozgrzania. Po użyciu należy wyłączyć płytę grzejną za pomocą przycisku oraz nie należy polegać wyłącznie na czujniku wykrywającym obecność naczyń.

Urządzenie nie zostało zaprojektowane z myślą o współpracy z zewnętrznym minutnikiem lub oddzielnym systemem zdalnego sterowania.

PRZESTROGA: należy nadzorować proces gotowania.

Krótkotrwałe gotowanie należy nadzorować przez cały czas jego trwania.

W celu uniknięcia przegrzania, urządzenia nie należy umieszczać za dekoracyjnymi drzwiczkami.

OSTRZEŻENIE: podczas pracy urządzenia dochodzi do nagrzania łatwo dostępnych części. Należy zachować odpowiednie środki ostrożności w celu uniknięcia kontaktu z elementami grzejnymi. Dzieci poniżej 8. roku życia powinny korzystać z urządzenia wyłącznie pod stałą kontrolą.

OSTRZEŻENIE: pozostawienie płyty grzejnej bez nadzoru podczas gotowania z użyciem tłuszczu lub oleju może być niebezpiecznie i doprowadzić do pożaru.

POD ŻADNYM POZOREM NIE WOLNO gasić takiego pożaru przy użyciu wody. Należy wyłączyć urządzenie i zakryć płomień np. pokrywką lub kocem gaśniczym.

OSTRZEŻENIE: zagrożenie pożarem: nie należy przechowywać przedmiotów na powierzchni przeznaczonej do gotowania.

OSTRZEŻENIE: używaj tylko osłon zaprojektowanych przez producenta tego urządzenia lub wskazanych przez producenta w instrukcji obsługi jako odpowiednich albo osłon będących częścią urządzenia. Użycie niewłaściwych osłon może doprowadzić do wypadku.

Powierzchnie nagrzewają się w czasie użytkowania.

Dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, bądź o niedostatecznym doświadczeniu i wiedzy, mogą korzystać z urządzenia jedynie pod nadzorem lub po przeszkoleniu w zakresie bezpiecznej obsługi i zagrożeń. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci, chyba że mają powyżej 8 lat i są pod nadzorem.

Urządzenie i przewody należy przechowywać w miejscu niedostępnym dla dzieci poniżej 8. roku życia.

⚠️ PRZESTROGA

Urządzenie powinno zostać prawidłowo zamontowane i uziemione przez wykwalifikowanego pracownika technicznego.

Urządzenie powinno być serwisowane jedynie przez wykwalifikowanych pracowników serwisu. Naprawy wykonywane przez osoby nieuprawnione mogą spowodować obrażenia ciała lub poważną awarię urządzenia. Jeśli urządzenie wymaga naprawy, należy skontaktować się z lokalnym centrum serwisowym. Nieprzestrzeganie tych instrukcji może spowodować uszkodzenie urządzenia i unieważnienie gwarancji.

Urządzenia przeznaczone do zabudowy mogą być używane wyłącznie po zamontowaniu w szafkach i miejscach roboczych zgodnych z odpowiednimi standardami. Zapewnia to właściwą ochronę przed kontaktem z podzespołami elektrycznymi, zgodnie z podstawowymi normami bezpieczeństwa.

W przypadku nieprawidłowego działania urządzenia bądź pojawienia się uszkodzeń, pęknięć lub zarysowań należy:

• wyłączyć wszystkie pola grzejne;
• odłączyć płytę od sieci elektrycznej;
• skontaktować się z lokalnym centrum serwisowym.

Jeśli płyta grzejna jest pęknięta, należy wyłączyć zasilanie, by uniknąć porażenia prądem elektrycznym. Nie używać płyty do czasu wymiany szklanej powierzchni.

Nie należy używać płyty grzejnej do podgrzewania folii aluminiowej, produktów zawiniętych w folię aluminiową lub zamrożonej żywności zapakowanej w aluminium.

Instrukcje dotyczące bezpieczeństwa

Jeśli pomiędzy dno garnka i płytę grzejną dostanie się płyn, może powstawać sprężona para powodująca podskakiwanie garnka.

Należy zawsze pilnować, by płyta grzejna i dno garnka były suche.

Pola grzejne nagrzewają się podczas gotowania.

Nie należy pozwalać małym dzieciom przebywać w pobliżu urządzenia.

Żaden element opakowania nie powinien znaleźć się w zasięgu dzieci, ponieważ stanowi dla nich zagrożenie.

Niniejsze urządzenie powinno być użytkowane wyłącznie do gotowania i smażenia żywności w gospodarstwie domowym. Urządzenie nie jest przeznaczone do zastosowań komercyjnych lub przemysłowych.

Nigdy nie należy używać płyty grzejnej do ogrzewania pomieszczenia.

Należy zachować ostrożność podczas podłączania urządzeń elektrycznych do gniazdek znajdujących w pobliżu płyty grzejnej. Przewody zasilające nie mogą stykać się z płytą.

W przypadku nadmiernego nagrzania tłuszcz i olej mogą się szybko zapalić. Nigdy nie należy pozostawiać naczyń bez nadzoru podczas przygotowywania potraw z użyciem tłuszczu lub oleju, np. podczas smażenia frytek.

Po zakończeniu gotowania należy wyłączyć płyty grzejne.

Panele sterowania zawsze powinny być czyste i suche.

Na płycie grzejnej nie wolno kłaść łatwopalnych przedmiotów, ponieważ grozi to pożarem.

Nieuważne korzystanie z urządzenia może być przyczyna pożaru.

Przewody urządzeń elektrycznych nie powinny dotykać gorących powierzchni płyty ani naczyń kuchennych.

Nie należy używać płyty grzejnej do suszenia odzieży.

Osoby posiadające rozrusznik serca lub aktywne implanty serca muszą dbać o to, aby ich górna część ciała znajdowała się zawsze w odległości co najmniej 30 cm od włączonych pół płyty indukcyjnej. W przypadku wątpliwości należy skonsultować się z producentem urządzenia lub lekarzem. (Dotyczy tylko modeli z płytą indukcyjną).

Nie należy próbować samodzielnie naprawiać, rozkładać ani przerabiać urządzenia.

Przed czyszczeniem należy zawsze wyłączyć urządzenie.

Płytę grzejną należy czyścic zgodnie z instrukcjami czyszczenia i konserwacji, które przedstawiono w niniejszej instrukcji obsługi.

Zwierzęta nie powinny przebywać w pobliżu urządzenia, ponieważ mogłyby stanąć na przyciskach sterowania i spowodować jego awarię.

Utylizacja opakowania

OSTRZEŻENIE

Wszystkie materiały użyte do zapakowania urządzenia podlegają recyklingowi. Karton i elementy wykonane z twardej pianki zostały odpowiednio oznaczone. Opakowania i zużyte urządzenia należy utylizować z uwzględnieniem kwestii bezpieczeństwa i ochrony środowiska.

Właściwa utylizacja zużytego urządzenia

OSTRZEŻENIE

Przed utylizacją zużytego urządzenia należy uniemożliwić jego pracę, aby nie moetło stać się źródłem zagrożenia. W tym celu należy zlecić wykwalifikowanemu technikowi odlączenie urządzenia od zasilania sieciowego i usunięcie przewodu sieciowego. Urzadzenia nie wolno wyrzucać wraz ze zwykłymi odpadami domowymi. Informacje o datach zbiórek oraz publicznych miejscach utylizacji odpadów można uzyskać w lokalnym zakładzie utylizacji lub u władz lokalnych.

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Więcej informacji na temat zobowiązań środowiskowych firmy Samsung i szczególnych obowiązków regulacyjnych dotyczących produktów, np. rozporządzenie REACH, znajduje się na stronie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Montaż płyty grzejnej

OSTRZEŻENIE

Nowe urządzenie może zostać zamontowane i uziemione wyłącznie przez wykwalifikowany personel.

Należy przestrzegać niniejszej instrukcji. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku nieprawidłowej instalacji.

Dane techniczne urządzenia znajdują się na końcu niniejszej instrukcji.

Instrukcje bezpieczeństwa dla instalatora

• Urządzenie należy podłączyć do instalacji elektrycznej, która umożliwia jego odłączenie od zasilania na wszystkich biegunach z szerokością otwarcia styków wynoszącą co najmniej 3 mm. Jako urządzenia izolacyjne można stosować przerywacze do ochrony linii, bezpieczniki (bezpieczniki wkręcane należy wyjąć z uchwytu), wyłączniki prądu upływowego i styczniki.
• To urządzenie spełnia wymagania normy PN-EN 60335-2-6 w zakresie ochrony przeciwpożarowej. Urządzenie tego typu można instalować obok wysokiej szafki lub ściany z jednej strony.
• Montaż musi zapewniać ochronę przed wstrząsami.
• Zabudowa, w której zamontowane jest urządzenie, musi spełniać wymagania normy DIN 68930 w zakresie stabilności.
• Aby zapewnić ochronę przed wilgocią, wszystkie powierzchnie cięte muszą zostać uszczelnione przy użyciu właściwego uszczelniacza.
• W przypadku powierzchni roboczych wyłożonych kafelkami ceramicznymi złącza w miejscu osadzenia płyty grzejnej muszą zostać całkowicie wypełnione zaprawą.
• W przypadku powierzchni ceramicznych lub wykonanych z kamienia naturalnego bądź sztucznego sprężyny z mechanizmem migowym należy przymocować z użyciem odpowiedniej żywicy syntetycznej lub mieszanego spółwa.
• Uszczelnienie musi właściwie przylegać do powierzchni roboczej i być pozbawione pustych przestrzeni. Nie należy stosować dodatkowego uszczelniacza silikonowego, ponieważ utrudniłoby to demontaż podczas serwisowania.
• Podczas demontażu płytę grzewczą należy wypychać od spodu.
• Pod płyta grzewczą można zamontować płytę oddzielająca.
• Nie należy zakrywać otworu wentylacyjnego znajdującego się pomiędzy blatem roboczym a przednią częścią urządzenia znajdująca się pod nim.

Potrzebne narzędzia

Ołówek Wkrętak krzyżakowy Linijka lub kątownik

Okulary ochronne Wyrzynarka Wiertarka

Podłączenie do sieci zasilającej

Przed podłączeniem urządzenia należy sprawdzić, czy jego napięcie znamionowe, wskazane na tabliczce znamionowej, odpowiada napięciu w gniadzku elektrycznym. Tabliczka znamionowa znajduje się na dolnej części obudowy płyty grzejnej.

OSTRZEŻENIE

Urządzenie powinno być odpowiednio zainstalowane przez kompetentną lub przeszkoloną osobę.

Przed podłączeniem przewodów należy wyłączyć zasilanie obwodu.

Napięcie elementu grzejnego wynosi 230 V AC\~. Urządzenie może także pracować w sieciach o napięciu 220 V AC\~ lub 240 V AC\~. Płyte grzejną należy podłączyć do zasilania przy użyciu urządzenia, które umożliwiaj jej odłączenie od zasilania na wszystkich biegunach z szerokością otwarcia styków co najmniej 3 mm (np. automatyczny przerywacz do ochrony linii, wyłącznik pradu upływowego lub bezpiecznik).

OSTRZEŻENIE

Połączenia przewodów należy wykonać zgodnie z obowiązującymi przepisami, dbając o odpowiednie dokręcenie śrub zaciskowych.

OSTRZEŻENIE

Po podłączeniu płyty grzejnej do sieci zasilania należy sprawdzić, czy wszystkie pola grzejne są gotowe do użycia, włączając je kolejno na krótki czas z zastosowaniem maksymalnego ustawienia mocy i przy użyciu odpowiednich naczyń kuchennych.

OSTRZEŻENIE

Należy zwrócić uwagę (zgodność) na fazowe i neutralne przyporządkowanie przyłączyć domowych i urządzenia (schematy przyłączyć); w przeciwnym razie może dojść do uszkodzenia komponentów. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego montażu.

OSTRZEŻENIE

Ze względów bezpieczeństwa uszkodzony przewód zasilający musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalifikowaną osobę.

01 02 03 L N 0406 05

1N\~(32A)

01 220-240 V ~	04 Niebieski
02 Czarny 05 Szary
03 Brazowy 06 Zielony/zofty

01 02 03 04 LIL2N 05 06 07

2N \~ (16A): Przed podłączeniem rozdzielic przewody 2-fazowe (L1 i L2).

01 220-240 V ~	05 Niebieski
02 380-415 V ~	06 Szary
03 Czarny 07 Zielony/żółty
04 Brązowy

0104 02 05 03 06 L1N1,L2N2 07

2 x 1N\~ (16A): Przed podłączeniem rozdzielić przewody.

01 220-240 V -	05 Brązowy
02 Czarny 06 Szary
03 Niebieski 07 Zielony/żółty
04 220-240 V ~

OSTRZEŻENIE

Aby zapewnić odpowiednie połączenie, postępuj według schematu okablowania w pobliżu gniazd.

Montaż w blacie kuchennym

Przed montażem zanotuj numer seryjny urządzenia znajdujący się na tabliczce znamionowej. Numer ten jest wymagany przy zgłoszeniach serwisowych, a po zakończeniu montażu nie będzie do niego dostępu, gdyż jest on zapisany na tabliczce znamionowej znajdującej się na spodzie lub na wierzchu urządzenia.

UWAGA

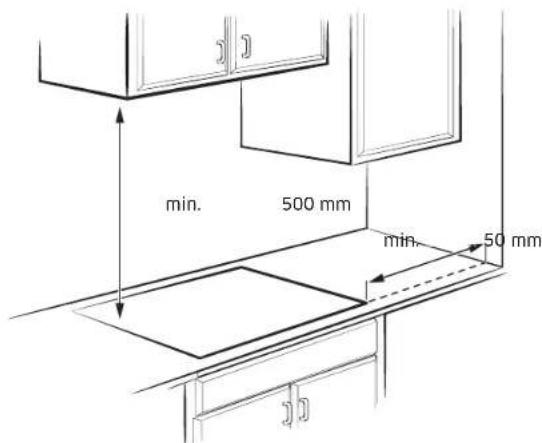

Należy zwrócić szczególną uwagę na wymagania w zakresie minimalnej przestrzeni i odstępu od innych elementów wyposażenia w pomieszczeniu.

UWAGA

Na spodzie płyty grzejnej zamontowany jest wentylator. Jeżeli pod płytą grzejną znajduje się szuflada, nie powinno się przechowywać w niej drobnych przedmiotów lub papieru, gdyż istnieje możliwość uszkodzenia wentylatora lub zakłócenia procesu chłodzenia płyty w przypadku wciągnięcia tych przedmiotów lub papieru przez wentylator.

Montaż płyty grzejnej

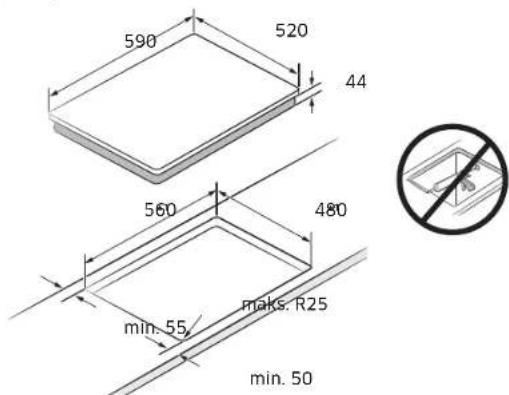

Normalny rodzaj montażu

590 520 44 560 480 min. 55 maks. R25 min. 50

Jednostka: mm

Typ wpuszczany (można zainstalować tylko model NZ6*****FK)

maks. R25 maks. R7 6,5 -3 90° 594 560 maks. R7 524 480 maks. R25 min. 55 min. 50 Table Hob ※ Przed oddaniem urządzenia do serwisu należy usunąć silikon nożem.

Płyta indukcyjna Uchwyty montażowe

Przed rozpoczęciem

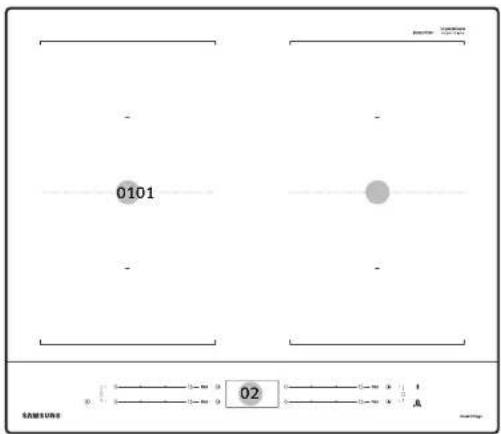

Pola grzejne

NZ64B5067Y*

0101 02

01 Indukcyjne pole grzejne
02 Panel sterowania

Przed rozpoczęciem

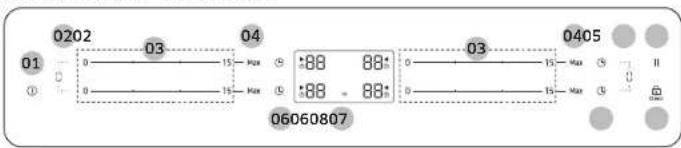

Panel sterowania

Panel sterowania - NZ64B5067Y*

0202 03 04 01 0 0 Max 0 Max 0 :88 88: :88 - 88: 03 0405 06060807

01 Wt/Wyt. Służy do włączania i wyłączania płyty grzejnej.
02 ☐ Panel Flex Służy do wyboru pola Flex.
03 Pasek sterowania	Służy do zmiany nastaw podgrzewania oraz skracania lub wydłużania czasu minutnika.
04 Max Funkcja Max Boost	Służy do włączenia tej funkcji.
05 II Pauza	Służy do włączania wszystkich pół grzejnych z niską mocą.
06 ⏻ Minutnik	Służy do włączania, wyłączania i nastawiania minutnika.
07 Wyświetlacz	Służy do wyświetlania ustawień podgrzewania, ciepła resztkowego i łączności z Wi-Fi.
08 [IMAGE] Blokada	Przytrzymanie przez 3 sekundy spowoduje zablokowanie lub odblokowanie panelu sterowania. (Blokada rodzicielska)

Podgrzewanie indukcyjne

A. Cewka indukcji
B. Prady indukcyjne
c. Układy elektroniczne

• Zasada działania podgrzewania indukcyjnego: Po umieszczeniu naczynia na polu grzejnym i włączeniu urządzenia układy elektroniczne płyty indukcyjnej rozpoczną generowanie „prądów indukcyjnych” w spodniej części naczynia, co powoduje natychmiastowy wzrost temperatury w naczyniu.
• Szybsze gotowanie i smażenie: Dzięki bezpośredniemu ogrzewaniu naczyń, zamlast płyty szklanej urządzenia, możliwe jest uzyskanie większej wydajności gotowania niż w innych systemach, ponieważ nie występuje utrała ciepła. Większość zużywanej energii jest przekształcana w ciepło.

Funkcja wyłącznika bezpieczeństwa

Jeśli jedno z pół grzejnych nie zostanie wyłączone lub poziom mocy nie zostanie zmieniony przez dłuższy czas, pole grzejne wyłączy się automatycznie. Pola grzejne wyłączają się automatycznie po upływie podanego nizej czasu.

Poziom mocy Wyłączenie
1-3 Po 6 godzinach
4-6 Po 5 godzinach
7-9 Po 4 godzinach
10-15 Po 1,5 godzinach

UWAGA

Jeżeli płyta grzejna ulegnie przegrzaniu z powodu nieprawidłowego działania, wyświetli się symbol [ ] Następnie płyta grzejna zostanie wyłączona.

UWAGA

Jeśli użyte naczynie jest niewłaściwe, zbyt małe lub na polu grzejnym nie umieszczono żadnego naczynia, wyświetli się symbol. Po upływie 1 minuty dane pole grzejne zostanie wyłączone.

UWAGA

Jeśli jedno lub więcej pół grzejnych wyłączyć się przed upływem wskazanego czasu, należy zapoznać się z informacjami zawartymi w rozdziale „Rozwiązywanie problemów”.

Inne przyczyny samoczynnego wyłączenia się pół grzejnych

Wszystkie pola wyłączają się, gdy na panel sterowania wykipi gotowana zawartość.

Funkcja wyłącznika automatycznego zostanie także uruchomiona w przypadku umieszczenia na panelu sterowania wilgotnej ściereczki. W obu tych przypadkach konieczne jest ponowne włączenie urządzenia przy użyciu przycisku Wt./Wyt. ① po usunięciu cieczy lub ściereczki.

Wskaźnik ciepła resztkowego

Gdy pojedyncza strefa gotowania lub płyta jest wyłączona, obecność ciepła resztkowego wskazana jest na wyświetlaczu odpowiednici strefy gotowania w postaci H. (w przypadku „wysokiej temperatury”). Wskaźnik ciepła resztkowego wyłączy się dopiero po schłodzeniu się strefy gotowania, nawet jeśli została ona już wyłączona.

Z ciepła resztkowego można skorzystać do roztapiania lub utrzymywania temperatury żywności.

OSTRZEŻENIE

Dopóki wskaźnik ciepła resztkowego jest podświetlony, istnieje ryzyko poparzenia.

OSTRZEŻENIE

W wypadku przerwy w zasilaniu, symbol H wyłączy się i informacja o cieple resztkowym przestanie być widoczna. Natomiast dalej istnieć będzie możliwość oparzenia się. Można tego uniknąć zachowując uwagę w pobliżu płyty grzejnej.

Wykrywanie temperatury

Jeśli z dowolnej przyczyny temperatura jakiegokolwiek pola grzejnego przekroczy poziom bezpieczeństwa, poziom mocy podgrzewania dla tego pola zostanie automatycznie zmniejszony.

Po zakończeniu korzystania z płyty grzejnej jej wentylator będzie kontynuował pracę do momentu schłodzenia układów elektronicznych. Wentylator włącza się i wyłącza w zależności od temperatury układów elektronicznych.

Przed rozpoczęciem

Naczynia kuchenne

Należy korzystać z naczyń z płaskim dnem, które umożliwiają pełen kontakt z powierzchnią pola grzejnego. To, czy dno naczynia jest płaskie, można sprawdzić obracając na nim linijke. Należy pamiętać o przestrzeganiu wszystkich zaleceń dotyczących wykorzystywanych naczyń kuchennych.

• Używać naczyń wykonanych z materiału odpowiedniego do gotowania indukcyjnego.
• Wybierać naczynia wysokiej jakości z cięższym dnem, które zapewniają lepsze rozprowadzanie ciepła. Pozwoli to uzyskać najlepsze rezultaty.
• Rozmiar naczynia dobierać do ilości przygotowywanego pożywienia.
• Nie zostawiać pusłych naczyń na włączonych polach grzejnych. Może to spowodować ich trwałe uszkodzenie w postaci pęknięcia, stopienia lub zniszczenia, które może wpłynąć na działanie ceramicznej płyty grzejnej (tego typu uszkodzenia nie są objęte gwarancją).
• Nie używać brudnych naczyń ani naczyń z grubą warstwa tłuszczu. Zawsze używać naczyń, które można w łatwy sposób wyczyścić po zakończeniu gotowania.

PRZESTROGA

• Może się wydawać, że pola grzejne wystygły po wyłączeniu. Jednak szklana powierzchnia może być gorąca z uwagi na ciepło resztkowe pochodzące z naczynia. Dlatego nadal istnieje ryzyko poparzenia.
• Nie dotykać gorących naczyń gołymi rękoma. Zawsze stosować rękawice kuchenne lub łapki, aby chronić ręce przed poparzeniem.
• Nie przesuwać naczyń po powierzchni płyty grzejnej. Może to spowodować jej trwałe uszkodzenie.

Naczynia do gotowania na płycie indukcyjnej

Palnik płyty indukcyjnej należy włączać dopiero po umieszczeniu naczynia z dnem magnetycznym na jednym z pół grzejnych. Można używać naczyń określonych poniżej jako odpowiednie.

Materiał Odpowiedniość
Stal, emaliowana stal, żeliwo Tak
Stal nierdzewna	Tak (jeśli magnes przyczepia się do spodu naczynia)
Aluminium, miedź, mosiądz, szkło, ceramika, porcelana	Nie

UWAGA

• Naczynia nadające się do stosowania na płytach indukcyjnych są przez producenta odpowiednio oznaczone.
• Niektóre naczynia mogą powodować hałas podczas ich użytkowania na polach indukcyjnych.
• Odglosy te nie oznaczają, ze płyta grzejna działa nieprawidłowo i nie mają żadnego wpływu na jej funkcjonowanie.
• Specjalne naczynia ze stali nierdzewnej mogą nie nadawać się do gotowania indukcyjnego. Należy sprawdzić, czy magnes przyczepia się do podstawy naczynia.

Wymiary naczyń do gotowania na płycie indukcyjnej

Pola indukcyjne do pewnego stopnia automatycznie dostosowują się do rozmiaru dna naczynia. Magnetyczna część dna naczynia musi jednak mieć określoną minimalną średnicę, w zależności od wielkości danego pola grzejnego. Najlepsze rezultaty można uzyskać używając naczyń kuchennych, których średnica części ferromagnetycznej odpowiada średnicy palnika. Jeśli naczynie nie jest wykrywane przez palnik, spróbuj użyć palnika o większej średnicy.

UWAGA

Średnice naczyń kuchennych podane są w specyfikacjach pol grzejnych danego modelu.

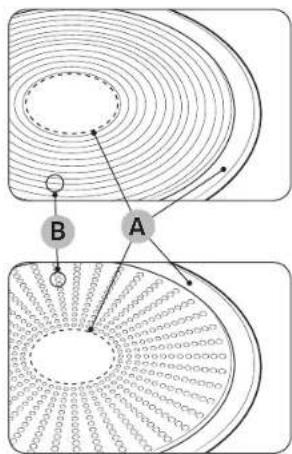

Inne naczynia indukcyjne

Niektore naczynia mają na dnie cienką warstwę materiału magnetycznego umożliwiającego ich wykorzystanie do gotowania na indukcyjnej płycie grzejnej. Naczynia te charakteryzują się słabym magnetyzmem i mogą działać nieprawidłowo (oznacza to, że magnes nie przyczepia się wystarczająco mocno lub obszar przyciągający magnes jest niewielki).

A. Obszar, który nie przyciąga magnesu
B. Obszar przyciągający magnes

W przypadku używania dużych naczyń z mnicjszym elementem ferromagnetycznym nagrzewa się wyłącznie ten element. W efekcie ciepło może nie być równomiernie rozprowadzane.

Test przydatności

Naczynie nadaje się do gotowania indukcyjnego, jeśli zostało przez producenta opatrzone odpowiednim oznaczeniem, a magnes przyczepia się do jego spodu.

• Dobre naczynie można rozpoznać, sprawdzając jakość jego dna. Dno powinno być tak grube i płaskie, jak to tylko możliwe.
• Kupując nowe naczynia, należy zwracać szczególną uwagę na średnicę dna. Producenci często podają tylko średnicę górnej krawędzi naczynia.
• Nie należy używać naczyń, które mają uszkodzone dno (nierówne krawędzie lub zadziory). Przesuwanie uszkodzonych naczyń po powierzchni ceramicznej płyty grzejnej może ją trwale zarysować.
• Dno zimnego naczynia jest zwykle lekko wygięte do środka (wkłęste). Nie powinno być wygięte na zewnątrz (wypukłe).
• Chcąc skorzystać z naczyń specjalnego rodzaju. na przykład woka, szybkowaru lub naczynia do gotowania na wolnym ogniu, należy przestrzegać instrukcji producenta.

Przed rozpoczęciem

Prawidłowe ustawienie

Prawidłowe Nieprawidłowe
Naczynie z płaskim dnem i prostymi ściankami.	Naczynie z zakrzywionym lub wygiętym dnem lub ściankami.
Naczynie spełnia lub przekracza zalecenia dotyczące minimalnego rozmiaru dla danego pola grzejnego.	Naczynie nie spełnia zaleceń dotyczących minimalnego rozmiaru wymaganego dla danego pola grzejnego.
Naczynie całkowicie przylega do powierzchni płyty grzejnej.	Naczynie opiera się o brzeg płyty grzejnej lub nie przylega całkowicie do powierzchni płyty.
Naczynie jest odpowiednio wyważone.	Ciężki uchwyt powoduje przechylanie się naczynia.

Wskazówki dotyczące oszczędzania energii

W celu ograniczenia zużycia energii należy postępować zgodnie z opisanymi wskazówkami.

• Przed włączeniem pola grzejnego należy zawsze postawić na nim naczynie.
• Utrzymywać pola grzejne oraz dna naczyń w czystości. W przeciwnym razie urządzenie będzie zużywało więcej energii.
• Jeśli to możliwe, dokładnie zakrywać naczynie. Ograniczy to zużycie energii.
• Wyłączać używany palnik przed końcem czasu gotowania. Wykorzystywać ciepło resztkowe do utrzymania temperatury pożywienia.

Test przydatności naczyń kuchennych

Naczynie można przetestować pod względem przydatności do zastosowania z urządzeniem.

1. Dotknij przycisku Wt./Wyt. ① i przytrzymaj go przez 1-2 sekundy, aby włączyć płytę grzejna.
2. Naciśnij przycisk Blokada 📋 i przytrzymaj go przez 3 sekundy, aby uruchomic blokadę rodzicielską.
3. Naciśnij prawy, przedni przycisk Minutnik ⓘ i przytrzymaj go przez 3 sekundy, aby włączyć tryb testu przydatności naczynia.
4. Umieść naczynie na jednym z pół grzejnych. po czym naciśnij przycisk Max Boost Max i przytrzymaj go przez 3 sekundy.

Wyświetlacz Opiś
0 Naczynie nie nadaje się do używania
1-7 Naczynie nadaje się do używania, lecz jest niewydajne
8-10 Naczynie nadaje się do używania

Obstuga

Używanie przycisków dotykowych

Aby użyć przycisku dotykowego, dotknij żadanego przycisku końcem wyprostowancego palca w celu włączenia lub wyłączenia żadanych wyświetlaczy bądź włączenia żadanej funkcji. Upewnij się, że podczas obsługi urządzenia dotykasz tylko jednego przycisku. Umieszczenie palca zbyt płasko na przycisku może spowodować naciśniecie także sąsiedniego przycisku.

Odgłosy podczas pracy

Jeśli słychać:

• Odgłos trzaskania: naczynia są wykonane z różnych materiałów.
• Gwizdanie: wykorzystywane są więcej niż dwa pola grzejne, a naczynia są wykonane z różnych materiałów.
• Brzeczenie: stosowane są wysokie poziomy mocy.
• Klikanie: występuje zmiana napięcia.
• Szum, buczenie: wentylator pracuje.
  Powyższe odgłosy są normalne i nie oznaczają żadnej usterki.

OSTRZEŻENIE

Nie wolno korzystać z naczyń o rożnym rozmiarze lub wykonanych z różnych materiałów.

Korzystanie z naczyń o różnych rozmiarach lub materiałach może wywołać hałas i wibracje.

UWAGA

Korzystanie z niskich poziomów mocy (1-5) może wywołać odgłosy „klikania”.

Pierwsze czyszczenie

Przetrzeć powierzchnie ze szkła ceramicznego wilgotną ściereczką z użyciem środka do czyszczenia szklanych płyt grzejnych.

OSTRZEŻENIE

Nie należy używać substancji żracych ani ściernych. Może to doprowadzić do uszkodzenia powierzchni.

Włączanie urządzenia

Urządzenie włącza się za pomocą przycisku Wt./Wyt. ①. Dotknij przycisku Wt./Wyt. ② przytrzymaj go przez około 1-2 sekundy.

UWAGA

Po włączeniu urządzenia za pomocą przycisku Wt./Wyt. ① w ciągu ok. 20 sekund należy wybrać poziom mocy, aby włączyć płytę grzejną. W przeciwnym razie urządzenie wyłączy się ze względów bezpieczeństwa.

Wyłączanie urządzenia

W celu całkowitego wyłączenia urządzenia należy użyć przycisku Wt./Wył. ① Dotknij przycisku Wt./Wył. ① i przytrzymaj go przez około 1-2 sekundy.

UWAGA

Po wyłączeniu pojedynczego pola grzejnego lub całej powierzchni grzejnej obecność ciepła resztkowego będzie wskazywana na cyfrowych wyświetlaczach odpowiednich pół grzejnych w postaci dwustopniowego symbolu H h oznaczającego „wysoką temperaturę”.

Gdy temperatura spadnie, symbol H. Žniknie.

Obstuga

Wybór pola grzejnego i poziomu mocy

1. Aby wybrać pole grzejne, naciśnij odpowiedni pasek sterowania.
2. Do ustawiania i regulacji poziomu mocy użyj paska sterowania.

Pasek sterowania

0 ———— 15 — Max

UWAGA

Dotknięcie i przytrzymanie przez ponad 8 sekund więcej niż jednego przycisku spowoduje wyświetlenie symbolu dło na wyświetlaczu pola grzejnego.

Zalecane ustawienia dla gotowania określonych rodzajów żywności

Wartości przedstawione w poniższej tabeli stanowią zalecenia. Ustawienia poziomu mocy wymagane dla różnych metod gotowania zależą od wielu czynników, takich jak jakość używanych naczyń czy typ i ilość gotowanej żywności.

Poziom mocy	Metoda gotowania	Przykłady użycia
14-15	Podgrzewanie / gotowanie sautę / smażenie	Podgrzewanie dużej ilości płynu, gotowanie makaronu, smażenie mięsa, podsmażanie gulaszu, duszenie mięsa
8-11	Intensywne smażenie	Steki, polędwica wołowa, smażone ziemniaki, kiełbaski, naleśniki / racuchy
7-10 Smażenie		Szynycle / kotlety, wątróbka, ryby, kotlety mielone, jajka sadzone
5-7 Gotowanie		Gotowanie do 1,5 litra płynu, ziemniaków, warzyw
2-4	Gotowanie na parze / duszenie / gotowanie	Gotowanie na parze lub duszenie małych ilości warzyw, gotowanie ryżu i potraw mlecznych
1-2 Roztapianie Roztapianie masła, żelatyny, czekolady

UWAGA

Poziom mocy należy dostosować w zależności od używanych naczyń i przyrządzanych potraw.

Funkcja Max Boost

Funkcja Max Boost sprawia, że poszczególne pola grzejne mogą pracować z większą mocą (np. w celu zagotowania dużej ilości wody).

Po upływie czasu działania funkcji Max Boost ustawienie podgrzewania pół grzejnych zostaje przywrócone na najwyższą moc.

UWAGA

• W niektórych przypadkach funkcja Max Boost może zostać automatycznie wyłączona, aby chronić wewnętrzne podzespoły elektroniczne płyty grzejnej. Nie można np. ustawić najwyższej mocy jednocześnie dla przedniej i tylnej części panelu Flex.
• Czas działania funkcji Max Boost można znaleźć w specyfikacji pół grzejnych posiadanego modelu płyty.

Zarządzanie energią

Istnieje maksymalna moc, z którą mogą działać pola grzejne.

Przekroczenie zakresu mocy przez włączenie funkcji Max Boost spowoduje automatyczne zredukowanie ustawienia poziomu mocy pola grzejnego przez funkcję zarządzania energią.

Następnie wyświetlacz zmienia się z ustawionego poziomu mocy na maksymalny możliwy poziom mocy.

Używanie Panelu Flex

Funkcja Flex służy do obsługi całej jednej strony pola grzejnego w wypadku korzystania z dużych naczyń kuchennych (np. naczynia owalne, garnki do przyrządzania ryb).

1. Dotknij przycisku Panel Flex
2. Do ustawiania i regulacji poziomu mocy użyj paska sterowania.

UWAGA

• Dotknięcie przycisku Panel Flex w trakcie działania spowoduje wyłączenie funkcji panelu Flex.
• Dotknięcie przycisku Panel Flex ☐ w sytuacji, gdy każdy palnik działa z inną mocą spowoduje ustawienie palnika na najwyższą moc.

Minutnik

Zastosowanie minutnika jako wyłącznika bezpieczeństwa

Jeśli dla pola grzejnego ustawiono określony czas działania, zostanie ono wyłączone po upływie tego czasu. Funkcja ta może być używana dla wielu pół grzejnych jednocześnie.

Ustawianie minutnika

Pola grzejne, dla których ma zostać zastosowana funkcja wyłącznika bezpieczeństwa, muszą być włączone.

1. Dotknij przycisku Minutnik 📞.
2. Ustaw minutnik wielokrotnie dotykając przycisku Minutnik
3. Aby anulować ustawienia minutnika, przytrzymaj przycisk Minutnik ① przez 3 sekundy.

UWAGA

• Aby szybciej dostosować ustawienia, dotknij przycisku Minutnik i przytrzymaj go do momentu osiągnięcia żądanej wartości.
• Po upływie czasu kilkukrotnie zabrzmi sygnał dźwiękowy. Pole grzejne zostanie wyłączone.

Obstuga

Pauza/Wznowienie

Funkcja Pauza/Wznowienie równocześnie przełącza wszystkie włączone pola grzejne na niski poziom mocy, a następnie z powrotem na ustawienie poziomu mocy wybrane wcześniej. Za pomocą tej funkcji można przerwać gotowanie na chwile, a później je kontynuować (np. aby odebrać telefon).

Po włączeniu funkcji Pauza/Wznowienie zdezaktywowane zostaną wszystkie przyciski z wyjątkiem przycisków Pauza II. Blokada „raz Wt./Wył. ① Aby wznowić gotowanie, należy ponownie nacisnąć przycisk Pauza II

	Panel sterowania Wyświetlacz
Włączanie	Naciśnij przyciskPauza ||	||
Wyłączanie	Naciśnij przyciskPauza ||	Powrót do poprzedniegopoziomu mocy

Blokada rodzicielska

Funkcja blokady rodzicielskiej uniemożliwia przypadkowe włączenie pół grzejnych i uaktywnienie powierzchni gotowania. Możliwe jest także zablokowanie panelu sterowania, z wyjątkiem przycisku Wt./Wył. ① (wł./wył. - tylko wyłączanie), aby zapobiec przypadkowej zmianie ustawień, na przykład podczas przecierania panelu ściereczką.

Włączanie i wyłączanie funkcji blokady rodzicielskiej

1. Naciśnij przycisk Blokada 📞 i przytrzymaj go przez około 3 sekundy. Jako potwierdzenie zabrzmi sygnał dźwiękowy.
2. Dotknij dowolnego przycisku. L Na wyświetlaczu pojawi się symbol wskazujący na aktywację funkcji blokady rodzicielskiej.
3. Aby wyłączyć funkcję blokady rodzicielskiej, ponownie naciśnij przycisk Blokada i przytrzymaj go przez 3 sekundy. Jako potwierdzenie zabrzmi sygnał dźwiękowy.

UWAGA

• Blokada rodzicielska zostanie aktywowana niezależnie od tego, czy zasilanie jest włączone.
• Funkcję blokady rodzicielskiej można ustawić w czasie gotowania. Aby wyłączyć palnik przy włączonej blokadzie rodzicielskiej, naciśnij przycisk Wt./Wył. ①

Ograniczenie mocy maksymalnej

Funkcja ta pozwala dostosować maksymalną moc urządzenia.

1. Zasilanie musi być wyłączone.
2. Jednocześnie naciśnij lewy, przedni przycisk Max Boost Max i lewy, tylny przycisk Minutnik 📋 oraz przytrzymaj je przez około 3 sekundy.
3. Naciśnij prawy, przedni przycisk Minutnik ⓘ i przytrzymaj go przez około 3 sekundy.
4. Naciśnij lewy, przedni przycisk Minutnik ⓘ i przytrzymaj go przez około 1,5 sekundy. Na wyświetlaczu pojawi się symbol Poraz aktualna moc maksymalna.
5. Za pomocą przycisku Pauza II możesz wyregułowac limit mocy. (3000 W, 4000 W, 7400 W).
6. Dotknij przycisku Wt./Wył. ,aby potwierdzić ustawienie.

UWAGA

W trybie niskiego poziomu mocy (3000 W, 4000 W) poziom mocy zostanie dostosowany automatycznie.

Włącznie/wyłączanie dźwięku

1. Dotknij przycisku Wt./Wyt. ① i przytrzymaj go przez około 1-2 sekundy.
2. W ciągu 10 sekund od włączenia zasilania naciśnij prawy, przedni przycisk Minutnik⑨przytrzymaj go przez 2 sekundy.
3. Dźwięk zostanie wyłączony, a na wyświetlaczu pojawi się symbol OF.
4. Aby zmienić ustawienie dźwięku, powtórz kroki 1 i 2. Dźwięk zostanie włączony, a na wyświetlaczu pojawi się symbol On

UWAGA

Po upływie 10 sekund od włączenia zasilania zmiana ustawień dźwięku nie jest możliwa.

Obstuga

Smart Connect

Płyta grzejna ma wbudowany moduł Wi-Fi, który można wykorzystać do zsynchronizowania płyty z aplikacją SmartThings. Za pośrednictwem aplikacji na smartfonie można:

• monitorować stan działania i ustawienia poziomu mocy elementów prłyty grzejnej.

• monitorować ustawienia minutnika.

Funkcje, które można obsługiwać za pomocą aplikacji SmartThings, mogą nie działać płynnie, jeśli warunki komunikacji są złę lub jeśli produkt został zainstalowany w miejscu o słabym sygnale sieci Wi-Fi.

Sposób podłączenia płyty grzejnej z aplikacją

Przed rozpoczęciem korzystania ze zdalnych funkcji płyty grzejnej Samsung musisz sparować ją z aplikacją SmartThings.

1. Pobierz i otwórz aplikację SmartThings na swoim urządzeniu.

2. Dotknij przycisku Wt./Wył. ① i przytrzymaj go przez około 1-2 sekundy, aby włączyć płytę grzejną.

3. Naciśnij przycisk Blokada 🔒 i przytrzymaj go przez około 3 sekundy, aby włączyć blokadę rodzicielską.

4. Postępuj zgodnie z instrukcjami w aplikacji, a następnie naciśnij prawy, przedni przycisk Max BoostMaxrzytrzymaj go przez 3 sekundy.

5. Podczas nawiązywania połączenia wskaźnik Wi-Fi będzie migał. Po zakończeniu tego procesu wskaźnik będzie świecił nieprzerwanie. Płyta grzejna została pomyślnie połączona.

6. Jeśli wskaźnik Wi-Fi funkcji Smart Connect nie włącza się, postępuj zgodnie z instrukcjami w aplikacji, aby ponownie nawiązać połączenie.

UWAGA

- Przed ustawianiem funkcji Smart Connect należy upewnić się, że płyta grzejna nie jest używana.

- Dalsze instrukcje można znaleźć w internetowej instrukcji obsługi dostępnej na stronie www.samsung.com

Włączanie/wyłączanie połączenia Wi-Fi

Aby włączyć lub wyłączyć połączenie Wi-Fi, powtórz kroki 2 do 4.

Sterowanie okapem

Ten produkt jest wyposażony w urządzenie Bluetooth, za pomocą którego można połączyć płytę grzejną z modelami okapów Samsung umożliwiającymi zdalne sterowanie. Dzięki połączeniu Bluetooth można korzystać z funkcji sterowania okapem za pośrednictwem aplikacji SmartThings.

Aby dowiedzieć się więcej o modelach okapów Samsung obsługujących zdalne sterowanie, odwiedź stronę www.samsung.com.

Łączenie z modelem okapu pozwalającym na zdalne sterowanie

1. Postępuj według instrukcji łączenia modelu okapu obsługującego sterowanie zdalne przez Bluetooth i włącz połączenie Bluetooth.
2. Jednocześnie naciśnij prawe przednie przyciski Minutnik ① i Pauza II oraz przytrzymaj je, aby nawiązać połączenie przez Bluetooth. Po udanym nawiązaniu połączenia przez Bluetooth na wyświetlaczu pojawi się symbol bt

UWAGA

• Jeśli nawiązanie połączenia Smart Connect nie powiedzie się, nie będzie można użyć aplikacji SmartThings do monitorowania okapu i sterowania nim.
• Zamiast połączenia Smart Connect do sparowania płyty grzejnej z okapem i zsynchronizowania obu urządzeń można użyć połączenia Bluetooth. Aby to zrobić, wykonaj kroki 2 i 3 opisane powyżej.

Konserwacja

Płyta grzejna

OSTRZEŻENIE

Nie należy stosować środków czyszczących na podgrzanej powierzchni ze szkła ceramicznego. Po zakończeniu czyszczenia substancje czyszczące należy usunąć za pomocą odpowiedniej ilości czystej wody, ponieważ po rozgrzaniu się powierzchni mogą one wykazywać działanie żrące. Nie należy używać agresywnych środków czyszczących (takich jak aerozole do czyszczenia grilla lub pickarnika), szorstkich gąbek ani druciaków do czyszczenia patelni.

UWAGA

Powierzchnię ze szkła ceramicznego należy czyścić po każdym użyciu, kiedy wciąż jest lekko ciepła w dotyku. Zapobiegnie to przypaleniu się rozłanych płynów na powierzchni płyty. Kamień, ślady wody, tłuszczu oraz metaliczne odbarwienia należy usuwać za pomocą dostępnych w sprzedaży środków czyszczących do szkła ceramicznego lub stali nierdzewnej.

Lekkie zabrudzenia

1. Przetrzyj powierzchnię ze szkła ceramicznego ściereczką zwilżoną woda.
2. Wytrzyj do sucha czystą ściereczką. Na powierzchni nie wolno pozostawiać resztek środka czyszczącego.
3. Raz w tygodniu wyczyść dokładnie cała powierzchnię do gotowania ze szkła ceramicznego za pomocą dostępnych w sprzedaży środków czyszczących do szkła ceramicznego lub stali nierdzewnej.
4. Przelrzyj powierzchnię ze szkła ceramicznego z użyciem odpowiedniej ilości czystej wody, a następnie wytrzyj do sucha czystą, niestrzępiącą się ściereczką.

Silne zabrudzenia

1. Aby osunąć przypalone jedzenie i trudne do usunięcia plamy, użyj skrobaka do szkła.
2. Przytoż skrobak pod lekkim kątem do powierzchni ze szkła ceramicznego.
3. Wyczyść zabrudzenia, usuwając je za pomocą ostrza.

UWAGA

Skrobaki do szkła i środki do czyszczenia szkła ceramicznego są dostępne w sklepach specjalistycznych.

Konserwacja

Trudne do usunięcia zabrudzenia

1. Spalony cukier, rozpuszczony plastik, folię aluminiową i inne tworzywa tego typu należy natychmiast usuwać skrobakiem do szkła przed ich zastygnięciem.

OSTRZEŻENIE

Użycie skrobaka do szkła w gorącym polu grzejnym może być przyczyną poparzeń.

1. Wyczyść standardowo płytę po jej schłodzeniu. Jeśli rozpuszczone tworzywo w polu grzejnym zdażyło zastygnać, należy podgrzać je ponownie w celu wyczyszczenia.

UWAGA

Usunięcie zarysowań lub ciemnych plam, spowodowanych na przykład przez naczynia z ostrymi krawędziami, nie jest możliwe. Ich obecność nie wpływa jednak na działanie płyty grzejnej.

Ramka płyty grzejnej (opcja)

OSTRZEŻENIE

Do czyszczenia ramki nie należy używać octu, soku cytrynowego lub środków do usuwania kamienia. Może to spowodować pojawienie się ciemnych plam.

1. Przetrzyj ramkę za pomocą ściereczki zwilzonej woda.
2. Zwilż zaschnięte zabrudzenia wilgotną ściereczką. Przetrzyj powierzchnię i wytrzyj ją do sucha.

Aby uniknąć uszkodzenia urządzenia:

• Nie używaj płyty grzejnej jako powierzchni roboczej ani nie przechowuj na niej żadnych przedmiotów.
• Nie używaj pola grzejnego bez naczyń ani z pustymi naczyniami.
• Szkło ceramiczne jest niezwykle wytrzymałe i odporne na zmiany temperatury. Niemniej jednak może ulec zniszczeniu. Istnieje niebezpieczeństwo uszkodzenia szkła ceramicznego poprzez upuszczenie ostrego lub twardego przedmiotu na płyte grzejną.
• Nie umieszczaj naczyń na ramce płyty grzejnej. Może to spowodować zarysowanie i zniszczenie obudowy płyty.
• Unikaj rozlewania na ramkę płyty grzejnej kwaśnych płynów, na przykład octu, soku cytrynowego lub odkamieniaczy. ponieważ mogą one spowodować powstanie ciemnych plam.
• Jeśli cukier lub substancja zawierająca cukier zetknie się z gorącym polem grzejnym, a następnie się rozpuści, za pomocą skrobaka należy natychmiast usunać powstałe zabrudzenie, nie dopuszczając do jego zastygnięcia. Zastygnięcie substancji może spowodować uszkodzenie powierzchni płyty podczas czyszczenia.
• Wszystkie przedmioty i tworzywa, które mogą ulec rozpuszczeniu, takie jak plastik, folia aluminiowa i folia do pieczenia, należy przechowywać z dala od powierzchni ze szkła ceramicznego. Jeśli tworzywo tego typu rozpuści się na płycie grzejnej, należy usunąć je natychmiast za pomocą skrobaka.

Rozwiązywanie problemów i serwis

Rozwiązywanie problemów

Drobne awarie urządzenia można naprawić samodzielnie, korzystając z instrukcji zamieszczonych poniżej. Nie należy podejmować dalszych prób naprawy, jeśli poniższe instrukcje nie okażą się przydatne.

OSTRZEŻENIE

Naprawy urządzenia mogą być wykonywane jedynie przez wykwalifikowanych pracowników serwisu. Nieprawidłowo wykonane naprawy mogą stanowić poważne zagrożenie dla zdrowia użytkownika. Jeśli urządzenie wymaga naprawy, należy skontaktować się z lokalnym centrum serwisowym.

Problem Możliwa	przyczyna Rozwiązanie
Co należy zrobić, jeśli pola grzejne nie działają?	Bezpiecznik w instalacji elektrycznej domu nie jest sprawny.	Jeśli bezpiecznik wyłącza się kilkakrotnie, wezwij wykwalifikowanego elektryka.
Co należy zrobić, jeśli pola grzejne się nie włączają?	The On/Off 1 key was accidentally actuated.Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem.	Sprawdź, czy urządzenie jest prawidłowo włączone.Wyczyść panel sterowania.
Co należy zrobić, jeśli wyświetlacz nagle gaśnie, a widoczny jest tylko wskaźnik pozostałego ciepła H , h?	Przypadkowo naciśnięto przycisk Wt./Wyt. 1.Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem.	Sprawdź, czy urządzenie jest prawidłowo włączone.Wyczyść panel sterowania.

Problem Możliwa	przyczyna Rozwiązanie
Co należy zrobić, jeśli po wyłączeniu pół grzejnych wskaźnik pozostałego ciepła nie pojawia się na wyświetlaczu?	Pole grzejne było używane przez krótki czas i nie rozgrzało się wystarczająco.	Jeśli pole grzejne jest gorące, skontaktuj się z lokalnym centrum serwisowym.

Kod informacyjny Możliwa przyczyna Rozwiązanie
C0	Wystąpił problem z czujnikiem temperatury palnika.	Uruchom ponownie urządzenie za pomocą przycisku Wt./Wył. 1Jeżeli problem nadal występuje, wyłącz zasilanie na ponad 30 sekund. Następnie ponownie uruchom urządzenie i spróbuj jeszcze raz. Jeżeli problem nadal nie ustępuje, skontaktuj się z lokalnym centrum serwisowym.
C1	Wykryto temperaturę wyższą niż określona.
C2	Wystąpił problem z czujnikiem PBA.
R2	Silnik prądu stałego nie działa z powodu problemów z obwodami drukowanymi, przecwociami lub elektrycznymi zaburzeniami w wirniku silnika.
d0	Przycisk jest dotykany dłużej niż przez 8 sekund.	Sprawdź, czy przycisk jest makry lub czy jest dotykany. Jeżeli problem nadal występuje, uruchom urządzenie ponownie za pomocą przycisku Wt./Wył. 1Jeżeli problem nadal nie ustępuje, skontaktuj się z lokalnym centrum serwisowym.

Rozwiązywanie problemów i serwis

Kod informacyjny	Możliwa przyczyna Rozwiązanie
FO	Awaria komunikacji między głównym a podrzędnym układem drukowanym.	Uruchom ponownie urządzenie za pomocą przycisku Wt./Wyt. 1. Jeżeli problem nadal występuje, wyłącz zasilanie na ponad 30 sekund. Następnie, uruchom urządzenie ponownie. Jeżeli problem nadal nie ustępuje, skontaktuj się z lokalnym centrum serwisowym.
F2	Dotykowy moduł IC działa niepoprawnie.
UP	Jest poza normalnym napięciem (220~240 V).	Sprawdź środowisko zasilania w domu.
y	Jeśli naczynie do gotowania nie jest odpowiednie do indukcji lub działa bez naczynia do gotowania, jest to wyświetlane.	Use a cooking container suitable for inductions.

Co należy zrobić, jeśli pola grzejne się nie włączają albo nie wyłączają?

Może to być spowodowane jedną z następujących przyczyn:

• Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem.
• Włączono funkcję blokady przed dziećmi i widoczny jest znak L.

Co należy zrobić, jeśli wyświetlone jest oznaczenie d?

Możliwe przyczyny takiej sytuacji:

• Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem. Aby zresetować urządzenie, nacisnąć przycisk Wt./Wyt. ①
• W przypadku rozlania płynu na panel sterowania, należy go wytrzeć.

Co należy zrobić, jeśli wyświetlone jest oznaczenie [ ]

Możliwe przyczyny takiej sytuacji:

• Płyta przegrzała się ze względu na niepoprawną obsługę urządzenia.
• Po schłodzeniu płyty, dotknij przycisku Wt./Wyt. ①, aby zresetować urządzenie.

Co należy zrobić, jeśli wyświetlone jest oznaczenie 📄?

Możliwe przyczyny takiej sytuacji:

• Użyto niewłaściwego lub zbyt małego naczynia bądź nie umieszczono żadnego naczynia w polu grzejnym.
• Po użyciu odpowiedniego naczynia komunikat przestanie być wyświetlany.

Co należy zrobić, gdy wentylator wciąż działa po wyłączeniu kuchenki?

Możliwe przyczyny takiej sytuacji:

• Po zakończeniu korzystania z płyty grzejnej jej wentylator będzie kontynuował schładzanie.
• Po pełnym schłodzeniu części elektrycznych lub upływie maksymalnego czasu (10 minut) wentylator wyłączy się samoistnie.
• Jeśli zamówiono wizytę technika serwisowego w wyniku błędu w obsługze urządzenia, może być ona odpłatna nawet w okresie obowiązywania gwarancji.

Serwis

Przed skontaktowaniem się z producentem w celu skorzystania z pomocy technicznej lub serwisu należy zapoznać się z informacjami w części

„Rozwiązywanie problemów”. Jeśli nadał konieczna jest pomoc techniczna, należy postępować zgodnie z poniższymi instrukcjami.

Czy wystąpiła awaria techniczna?

Jeśli tak, należy skontaktować się z lokalnym centrum serwisowym.

Należy przygotować informacje niezbędne podczas rozmowy z pracownikiem obsługi klienta. Ułatwi to proces diagnozowania problemu, a także pozwoli podjąć decyzję o konieczności odbycia wizyty serwisowej u klienta. Należy zapisać następujące informacje:

- Jak objawia się problem z urządzeniem?

• W jakich okolicznościach występuje?

Przed połączeniem należy przygotować informacje o modelu i numerze seryjnym urządzenia. Informacje te znajdują się na tabliczce znamionowej:

- Opis modelu

• Numer seryjny (15 cyfr)

Zalecamy zapisanie tych informacji w tym miejscu w celu odniesienia się do nich w razie potrzeby.

- Model:

- Numer seryjny:

W jakich przypadkach zostanie naliczona opłata za serwis, także w okresie obowiązywania gwarancji?

- Jeśli użytkownik mógł rozwiązać problem samodzielnie, stosując jedno z rozwiązań przedstawionych w rozdziale „Rozwiązywanie problemów”.

- Jeśli serwisant musi odbyć kilka wizyt serwisowych, ponieważ nie uzyskał wszystkich niezbędnych informacji przed ich odbyciem i konieczne było dodatkowe dowożenie części zamiennych. Przygotowanie się do rozmowy telefonicznej w sposób opisany powyżej pozwoli uniknąć dodatkowych kosztów.

ZADAWANIE PYTAŃ LUB ZGŁASZANIE UWAG

KRAJ ZADZ	WOŃ POD NUMER	LUB ODWIEDŻ STRONE INTERNETOWA POD ADRESEM
AUSTRIA 0800	72 67 864 (0800 SAMSUNG) www.samsung.com/at/support
BELGIUM 02	201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707	019 70 www.samsung.com/dk/support
FINLAND 030	6227 515 www.samsung.com/fi/support
FRANCE 01	48 63 00 00 www.samsung.com/fr/support
GERMANY 061	96 77 555 77 www.samsung.com/de/support
ITALIA 800	SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-5AMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG 261	03 710 www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100 www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	210 608 098Chamada para a rede fixa nacional Dias úteis das 9h às 20h	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN	0771-400 300 www.samsung.com/se/support
SWITZERLAND 0800	726 786	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

KRAJ ZADZ	WOŃ POD NUMER	LUB ODWIEDŹ STRONE INTERNETOWĄ POD ADRESEM
ALBANIA 045	620 202 www.samsung.com/al/support
BOSNIA	055 233 999	www.samsung.com/ba/support
NORTH MACEDONIA	023 207 777 www.samsung.com/mk/support
BULGARIA	0800111 31 - Безплатен за всички оператори*3000 - Цена на един градски разговор или според тарифата на мобилният оператор09:00 до 18:00 - Поноделник до Петък	www.samsung.com/bq/support
CROATIA	072 726 786	www.samsung.com/hr/support
CZECH	800 - SAMSUNG(800 726786)	www.samsung.com/cz/support
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
MONTENEGRO	020 405 888	www.samsung.com/support
POLAND	801-172-678" lub [phone]" *(opłata według taryfy operatora)	http://www.samsung.com/pl/support/
ROMANIA	0800872678 - Apel gratuit *8000 - Apel tarifat in rcęca Program Call CenterLuni - Vineri: 9 AM - 6 PM	www.samsung.com/ro/support
SERBIA	011 321 6899 www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
LITHUANIA 8-8	800-77777 www.samsung.com/it/support
LATVIA	8000-7267 www.samsung.com/iv/support
ESTONIA	800-7267	www.samsung.com/ee/support
SLOVENIA	080 697 267 (brezplaćna številka)	www.samsung.com/si/support
KOSOVO 038	40 30 90 www.samsung.com/support

Ndezja e pajisjes 17

Fikja e pajisjes 17

Pravítko alebo zrovnávacia lata
