РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ NZ64B5067YJ SAMSUNG

Ръководство за потребителя

NZ64B5067Y**

SAMSUNG

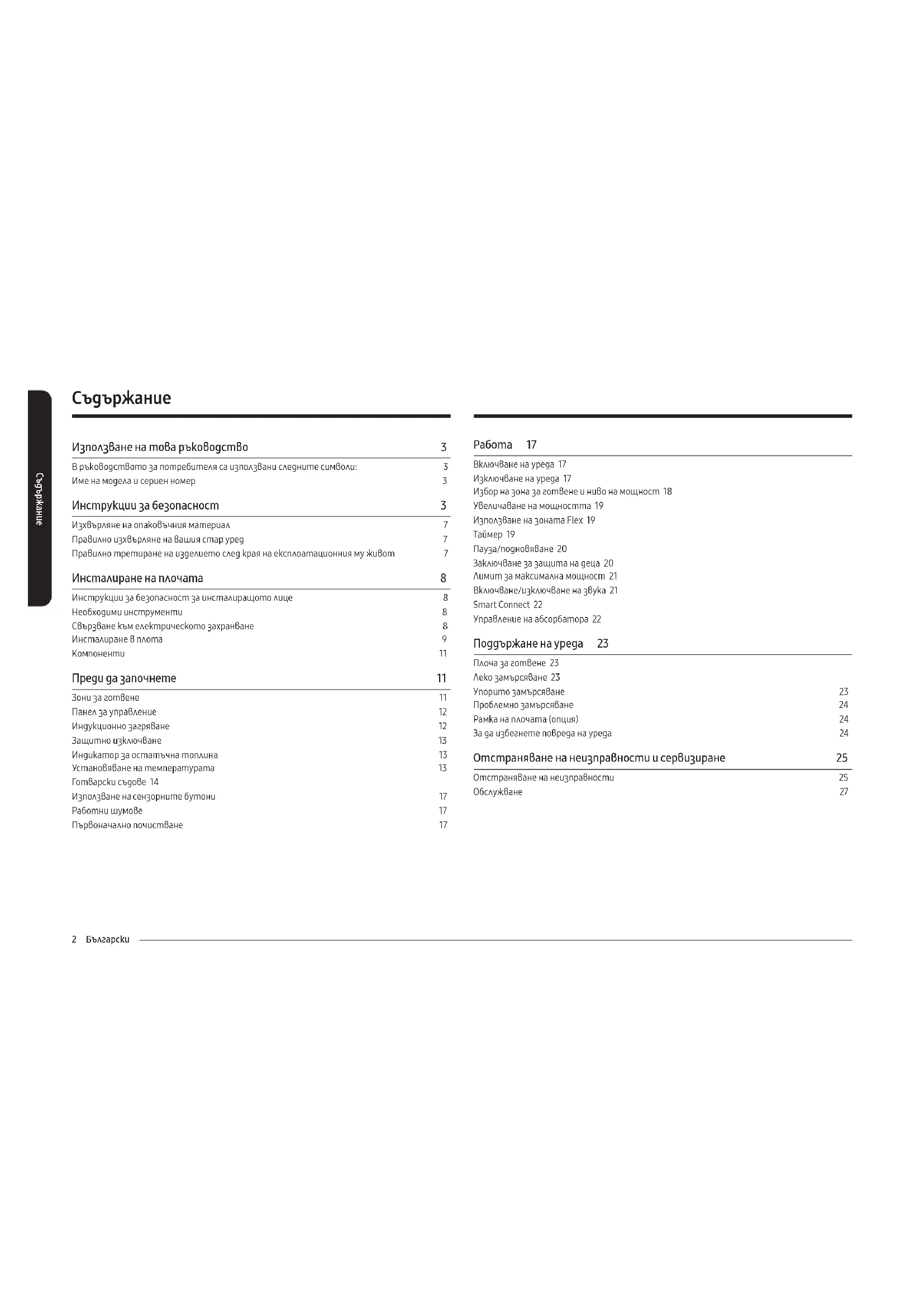

Съдържание

Използване на това ръководство 3

В ръководството за потребителя са използвани следните символи: 3

Име на могела и сериен номер 3

Изхвърляне на опаковъчния материал 7

Правилно изхвърляне на вашия стар урег 7

Правилно третиране на изделието след края на експлоатационния му живот 7

Инсталиране на плочата 8

Инструкции за безопасност за инсталиращото лице 8

Необходими инструменти 8

СВързване към електрическото захранване 8

Инсталиране 6 плота 9

Компоненти 11

Преди да започнете 11

Зони за готвене 11

Индукционно загряване 12

Защитно изключване 13

Индикатор за остатъчна топлина 13

Установяване на температурама 13

ГомВарски съгове 14

Използване на сензорните бутони 17

Работни шумове 17

Първоначално почистване 17

Рабома 17

Включване на уреда 17

Изключване на уреда 17

Избор на зона за готвене и ниво на мощност 18

Увеличаване на мощността 19

Използване на зоната Flex 19

Таймер 19

Пауза/погновяване 20

Заключване за защита на деца 20

Лимит за максимальна мощност 21

Включване/изключване на звука 21

Smart Connect 22

Поддържане на уреда 23

Плоча за готвене 23

Леко замърсяване 23

Упорито замърсяване 23

Проблемно замърсяване 24

Отстраняване на неизправности и сервизиране 25

Отстраняване на неизправности 25

Обслужване 27

Използване на това ръководство

Отgelете Време да прочетете това ръковојство на собственика, като обърнете особено внимание на информацията за безопасност, съвържаща се в следващия раздел, преди да използвате уреда. Запазете това ръковојство за бъгещи справки. Ако pregавате примежанието на уреда на друг, не забравяйте да pregадете ръковојствомо на новия собственк.

В ръководството за потребителя са използвани следните символи:

ПРЕДУПРЕЖДЕНИЕ

Опасности или опасни практміку, които могам да довегам до межки телесни наранявання или смърт.

⚠️ ВНИМАНИЕ

Опасности или опасни практмки, които могат да доведат до леки телесни наранявания или повреда на имущество.

ВНИМАНИЕ

За да намалите риска от пожар, експлозия, моков удар или нараняване при използване на плочата, следвайте тези основни предлагни мерки.

ЗАБЕЛЕЖКА

Полезни съвети, препоръки или информация, която помага на потребителите да работят с продукта.

Име на могела и сериен номер

Името на могела и серийният номер са отбелязани на емикет под основата на плочата. За по-наматьяша употреба запишете информацията или прикрепите допълнителния емикет на продукта (разположен в горната част на продукта) към текущата страница.

Име на модел

Сериен номер

Мерките за безопасност на това устройство съответстват на всички приети стандарти за техника и безопасност. Въпреки това, като производители, ние чувстваме като свое задължение да ви запознаем със следните инструкции за безопасност.

▲ ПРЕДУПРЕЖДЕНИЕ

Този урег не е предназначен за употреба от лица (Включително геца) с намалени сетивни или умствени способности, с недостатъчен опит и познания, освен ако не се наблюдават или не са им gadени инструкции относно употребата на уреда от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат под надзор, за да се гарантира, че няма да си играят с уреда.

Този уред може да се използва от деца над 8-годишна възраст и от лица с намалени физически, сетивни или умствени способности, с недостатьчен опит и познания, ако се наблюгават или са им gadени инструкции за употребата на уреда по безопасен начин и те разбират опасностите. Децата не бива да си играят с уреда. Почистването и поддръжката от потребителя не трябва да се извършват от деца без надзор.

Прекъсването на Връзката трябва да бъде Вградено във фиксираното окабеляване според правилата за окабеляване.

Прекъсването на връзката на уреда трябва да е възможно след монтаж. Това може да се постиgne, като осигурите достъп до щепсела или Вградите прекъсвач съгласно правилата за окабеляване.

Ако захранващият кабел е повреден, той трябва да бъге заменен от производителя, негов сервизен представител или лице със сходна квалификация, за да се избегне опасност.

Посоченият метод на фиксиране не трябва да зависи от лепила, тъй като те не се считат за надеждни начини за фиксиране.

ПРЕДУПРЕЖДЕНИЕ: Ако повърхността е напукана, изключете уреда, за да избегнете опасността от моков удар.

Уредът се нагрява по Време на работа. Трябва да се избягва докосването на нагревателните елементи във вътрешността на плочата.

ПРЕДУПРЕЖДЕНИЕ: Омкритите части може да се нагреят по Време на работа. Пазете малките геца настрани.

Не трябва да се използва пароструйка.

Металните предмети като ножове, вилици, лъжици и капаци не трябва да се поставят върху плочата, защото може да се нагорецят.

Слег използване изключете плочата и не разчитайте на gemekтора за тигани.

Електроурегът не е предназначен да работи посредством външен таймер или отделна система заギстанционно управление.

ВНИМАНИЕ: Процесът на готвене трябва да бъге наблюдаван. Кратките процеси на готвене трябва да се наблюдават постоянно.

Уредът не трябва да се монтира заг декоративни врати, за да се избегне прегряване.

ПРЕДУПРЕЖДЕНИЕ: Уредът и откритите части могам да се нагреят по Време на работа. Трябва да се Внимава да се избягва допирът до нагревателните елементи. Деца, които са по-малки от 8 години, трябва да не се доближават до фурната, освен ако не са наблюдавани непрекъснато.

ПРЕДУПРЕЖДЕНИЕ: готвенето без надзор върху плоча с мазнина или олио може да е опасно и да доведе до пожар.

НИКОГА не се опитвайте да гасите огън с вода, а изключете уреда и после покрийте пламъка с капак или пожарно одеяло.

ПРЕДУПРЕЖДЕНИЕ: Опасност от пожар: Не съхранявайте предмети върху повърхностите за готвене.

ПРЕДУПРЕЖДЕНИЕ: Използвайте само предпазители за готварски плочи, които са разработени от производителя на кухненския урег или посочени като подходящи от производителя на уреда в инструкциите за употреба, или такива, които са вградени. Използването на неподходящи предпазители може да доведе до злополуки.

Повърхностите може да се нагорецят по Време на използване. Този уред може да се използва от геца над 8-годишна възраст и от лица с намалени физически, сетивни или умствени способности, с недостатъчен опит и познания, ако се наблюгават или са им gadени инструкции за употребата на уреда по безопасен начин и те разбират опасностите. Децата не бива да си играят с уреда. Почистването и поддръжката от потребителя не трябва да се извършват от геца, освен ако не са на възраст над 8 години и са наблюгавани.

Дръжте уреда и захранващия му кабел галеч от геца, по-малки от 8 години.

⚠️ ВНИМАНИЕ

Погрижете се урегът да бъге правилно инсталиран и заземен от квалифициран техник.

Уредът трябва да се обслужва технически само от квалифициран сервизен персонал. Ремонтите, извършени от неквалифицирани хора, могат да причинят нараняване или сериозна неизправност. Ако уредът ви трябва да бъде ремонтиран, се свържете с местния сервизен център. Неспазването на тези инструкции може да доведе до повреда и да анулира гаранцията.

Уредите за вграждане могат да се използват само след като са монтирани в шкафове и работни плотове, които отговарят на съответните стандарти. Това осигурява достатъчна защита срещу контакт с електрически уреди, каквото е изискването на приложимите стандарти за безопасност.

Ако уредът Ви е неизправлен или се появят счупвания, напуквания или нацепвания:

• изключете Всички зони за готвене;
• изключете плота от електрозахранването и
  • се свържете с местния сервизен център.

Ако плочата се напука, изключете уреда, за да избегнете опасността от моков удар. Не използвайте плочата, гокато стъклената повърхност не бъге сменена.

Не използвайте плочата за нагряване на алуминиево фолио, продукти, увити в алуминиево фолио, или замразени храни, опаковани в алуминиеви съдове.

Течност между дъното на съда и плочата може да създаге парно налягане. Това може да накара съда да подскочи.

Винаги се уверявайте, че плочата и основата на съда са сухи. Зоните за готвене се нагорецяват, когато готвите.

Винаги пазете малките деца galеч от уреда.

Пазете всички опаковъчни материали извън обсега на геца, тъй като опаковъчните материали може да са опасни за геца.

Този урег трябва да се използва само за нормално готвене и пържене в домашни условия. Той не е предназначен за търговска или промишлена употреба.

Никога не използвайте плочата за отопление на помещението. Внимавайте при включване на електроуреги в контакти в близост до плочата. Мрежовите кабели не трябва да се допират до плочата.

Прегрятата мазнина и олио могат да се запалят бързо. Никога не оставяйте уредите без надзор, когато приготовяте храни в мазнина или олио, като напр. при приготовяне на чипс.

Слег употреба изключвайте зоните за готвене.

Не поставяйте запалими предмети върху плочата, защото може да предизвикам пожар.

Съществува опасност от изгаряния от уреда, ако се използва непрегпазливо.

Кабелите на електрически уреди не трябва да gokocвам горещата повърхност на плочата или нагорещени съдове.

Не използвайте плочата за сушене на грехи.

Потребители с пейсмейкъри и активни сърgeчни импланти трябва га поддържат минимально разстояние от 30 см от индукционните зони за готвене, когато са Включени. Ако се колебаете, се свържете с производителя на устройството или Вашия лекар. (Само за модела с индукционна плоча)

Винаги изключвайте уреда преди почистване.

Почиствайте плочата в съответствие с инструкциите за почистване и грижи, включени в настоящото ръководство.

Дръжте домашните любимци нагалеч от уреда, тъй като може да стъпят върху елементите за управление на уреда и да причинят неизправност.

Изхвърляне на опаковъчния материал

ПРЕДУПРЕЖДЕНИЕ

Всички материали, използвани за опаковане на уреда, са напълно рециклируеми. Листовите части и частите от твърга пяна са маркирани по съответния начин. Изхвъряйте опаковъчните материали и старите уреди, като надлежно спазвате мерките за безопасност и околната среда.

Правилно изхвърляне на Вашия стар урег

ПРЕДУПРЕЖДЕНИЕ

Преди да изхвърлите стария си урег, го направите негоден за употреба, така че да не може да бъге източник на опасност. За да направите това, трябва квалифициран техник да изключи урега от мрежовото захранване и да отстрани мрежовия кабел. Уредът не може да се изхвърля с битовите отпадъци. Информация за гатите за събиране и публичните пунктове за прегаване на отпадъци можете да получите от местната си служба по отпадъците или от общината.

Правилно третиране на изделието слег края на експлоатационния му живом

(Налично в страни със системи за разделно сметосъбиране) Този знак, поставен върху изжелието, необи принадлежности или печатни материали, означава, че продуктыт и принадлежностите (например зарядно устройство, слушалки, USB кабел) не бива да се изхвърялят заедно с другите битови отпадъци, козато изтече експлоатационним ту живом. Отгеляйте тези устройства от другите вигови отпадъци и ги pregавайте за рециклиране. Спазвайки това правило не излаегам на опасност зградето на грузи хора и предпазbate околната среда от замърсяване, предизвикано от безконтролно изхвъряне на отпадъци. Освен това, погобно отговорно поведение съзгава възможност за повторно (екологично съобразно) използване на материалните ресурси.

Домашните потребители трябва да се свържат с търговеца на гребно, от коото са закупили изделието, или със съответната местна държавна агенция, за да получат подробни инструкции къге и кога могат да занесат тези устройства за рециклиране, безопасно за околната среда. Корпоративните потребители следва да се свържат с доставчика су и да проверят условията на договора за покупка. Това изделие и несовите електронни принадлежности не бива да се смествам с другите отпадъци на търговското предприятие.

За информация относно арижите на Samsung за околната среда и специфичните за прогукта нормативни загължения, напр. REACH, посемете agpec: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Инсталиране на плочата

ПРЕДУПРЕЖДЕНИЕ

Погрижете се новият уред да бъде инсталиран и заземен само от квалифициран персонал.

Спазвайте тази инструкция. Гаранцията не покрива никакви повреди, които могат да възникнат в резултат на неправилно инсталиране.

Техническите данни са gadени в края на това ръководство.

Инструкции за безопасност за инсталиращото лице

• В електрическата инсталация трябва да има устройство, което позволява на урега да бъге изключен от електрическата мрежа с всички полюси при ширина на контактния отвор от най-малко 3 мм. Подховящите изолационни устройства включват защитен прекъсвач, pregnазители (пregnазителите от винтов тил трябва да се извагят от фасонката), прекъсвачи за утечка на заземяването и контактори.
• По отношение на противопожарната безопасност този урег отговаря на EN 60335-2-6. Този тип урег може да се инсталира до Висок бюфет или стена от едната страна.
• Инсталирането трябва да гарантира защита от електрически удари.
• Кухненският шкаф, в който се инсталира уредът, трябва да отговаря на изискванията за стабилност на DIN 68930.
• За защита от Влага Всички изрязани повърхности трябва да бъдат запечатани с походящ уплътнител.
• При облицовани с плочки работни повърхности фугите в зоната, където е разположена плочата за готвене, трябва да бъдат напълно запълнени с фугираща смес.
• При плотове от естествен или изкуствен камък или от керамика трябва да се поставят пружнните скоби, залепени с походяща изкуствена смола или смесен агхезив.
• Погрижете се уплътнението да е поставено правилно към работната повърхност, без пролуки. Не трябба да се добавя допълнителен силиконов уплътнител; това би направило свалянето по-трудно при нужда от сервиз.
• При сваляне плочата трябва да се натисне набън от долната част.
  • Под плочата може да се инсталира плот.
• Вентиляционним отвор между горната част и pregnата част на урега под него не бива да се покрива.

Необходими инструменти

Молив Кръстата отвертка Линия или шаблонна линийка

СВързване към електрическото захранване

Преди свързване проверете гали номиналното напрежение на урега, т.е. напрежението, посочено на фирмената табелка, отговаря на наличното захранбащо напрежение. Фирмената табелка се намира върху голния корпус на плочата.

ПРЕДУПРЕЖДЕНИЕ

Инсталирането трябва да се извърши по подходящ за целта начин от компетентен или обучен специалист.

Изключете захранването към веригата, преди да свържете кабелите към веригата.

Напрежението на нагревателния елемент с АС 230 V\~. Уредът работи безпроблемно и в мрежи с напрежение АС 220 V\~ или АС 240 V.. Плочата трябва га се съвржке към захранването, като се използва устройство, позволяващо на уреда га се отгеля от захранването от всички полюси с ширина на контакта от поне 3 мм, като напр. автоматичен защитен прекъсвач, прекъсвач на Беригата за утечка на земята или прогнозитех.

ПРЕДУПРЕЖДЕНИЕ

Кабелните свързвания трябва да се извършам в съответствие с разпоредбите и винтовете на клемите да се затегнам добре.

ПРЕДУПРЕЖДЕНИЕ

Слег като плочата е свързана към електрозахранването, проверете гали всички зони са готови за използване, като за кратко включите последователно всяка зона на максимальна степен с поставен походящ съд.

ПРЕДУПРЕЖДЕНИЕ

Спазвайте (съответствието) на фазата и нулата на свързването на уреда към домашната мрежа (схеми за свързване); в противен случай компонентите може да се повредят.

Гаранцията не покрива повреди, възникнали от неправилен монтаж.

ПРЕДУПРЕЖДЕНИЕ

Ако захранващият кабел е повреден, той трябва да бъге заменен от производителя, негов сервизен представител или лице със сходна квалификация, за да се избегне опасност.

01 02 03 0406 05 L N E

1N\~(32 A)

01220-240 V~ 04Син
02Черен 05СиВ
03КафяВ 06Зелен/жълт

01 02 03 04 LIL2N 05 06 07

2N\~ (16 A): Разделете 2-фазовите кабели (L1 и L2) преди свързване.

01220-240 V~ 05Сун
02380-415 V~ 06СиВ
03Черен 07Зелен/кълм
04КафяВ

0104 02 03 L1N1 05 06 L2N2 07

2 x 1N\~ (16 A): Разделете кабелите преди свързване.

01220-240 V~ 05KaφaB
02Черен 06 СуВ
03	Син	07	Зелен/Жълт
04220-240 V-

ПРЕДУПРЕЖДЕНИЕ

За правилно свързване на захранването следвайте диаграмата за окабеляване, поставено в близост до клемите.

Инсталиране в плота

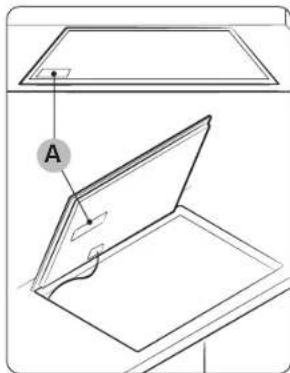

Запишете си серийния номер, гажен на табелката с технически дании на уреда, преди инсталирането. Този номер ще бъге необходим в случай на заявки за сервизно обслужване и след инсталирането вече няма да е достъпен, тъй като се намира на оригиналната табелка с технически дании отгоре или отголу на уреда.

ЗАБЕЛЕЖКА

Обърнете особено внимание на изискванията за минимални разстояния и свободно пространство.

ЗАБЕЛЕЖКА

В волната част на плочата има взраген вентилатор. Ако под плочата за готвене има чекмегже, то не трябба да се използва за съхранение на малки предмети или хартия, тъй като те могат да повредят или попречат на работата на вентилатора, ако бъдат засмукани от него.

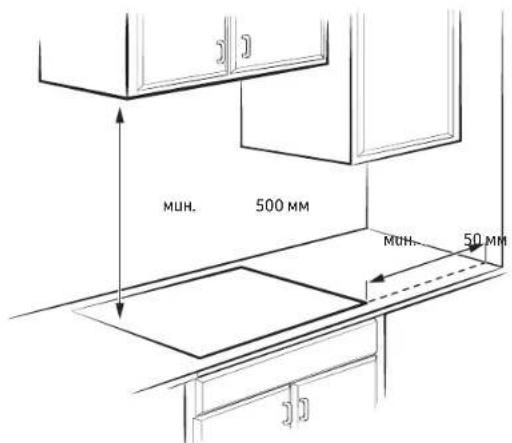

Инсталиране на плочата

MUH. 500 MM MUH. 50 MM

Шкаф Фурна

01 ❶ Включване/Изключване	За Включване и изключване на плочата.
02 ⚡ Зона Flex За избор на зоната Flex.
03Лента с контроли	За загаване на настройка за топлина и за увеличаване или намаляване на Времето.
04 Max Увеличаванена мощността	За активиране на функцията.
05 || Пауза	За Включване на всички зони за готвене до настройка заниска мощност.
06 ⚡ Таймер За включване/изключване и настройване на таймера.
07Дисплей	Показване на настройки за топлина, остатъчна топлина и Wi-Fi Връзка.
08 ⚡ Заключване	Натиснете за 3 секунги за заключване или отключване на панела за управление. (Заключване за защита на геца)

Индукционно загряване

• Принцип на индукционното загряване: когато поставите готварския съг върху зоната за готвене и я Включите, електронните вериги в индукционната плоча произвеждат „индуциран ток“ в долната част на съга, което незабавно повишава температурата.
• По-Висока скорост при готвене и пържене: тъй като се загрява директно плочата, а не стъклото, ефикасността е по-золяма от тази на други системи, защото няма загуба на топлина. Почти цялата абсорбирана енергия се трансформира В топлина.

Защитно изключване

Ако една от зоните за готвене не е изключена или настройката за нибо на мощност не е променена след дълъг период от време, тази конкретна зона за готвене ще се изключи автоматично.

Зоните за готвене се изключват сами след следните периоди от Време.

НиВо на мощност Изключване
1-3	Слег 6 часа
4-6	Слег 5 часа
7-9	Слег 4 часа
10-15	Слег 1,5 часа

ЗАБЕЛЕЖКА

Ако плочата е прегряла поради анормална работа, ще се покаже [ I Плочата ще се изключи.

ЗАБЕЛЕЖКА

Ако съдът е неподходящ, твърге малък е или не е поставен съд на зоната за готвене, ще се покаже ⚡. Слег 1 минута съответната зона за готвене ще се изключи.

ЗАБЕЛЕЖКА

В случай че една или повече от зоните за готвене се изключи, преди да изтече посоченото Време, Вижте „Отстраняване на неизправности“.

Други причини, поради които зоната за готвене ще се изключи сама

Всички зони за готвене ще се изключат, ако има прекипяване на течност, която се излее върху панела за управление.

Автоматичното изключване ще се активира и ако поставите влажна кърпа върху панела за управление. И в двата случая уредът трябва да се включи отново с бутона Включване/Изключване ①, след като почистите течността или махнете кърпата.

Индикатор за остатъчна топлина

Когато отпелна зона за готвене или плотъм е изключен, наличието на остатъчна топлина се показва с , Иса юрещо*) на дисплея на съответната зона за готвене. Дори след като зоната за готвене е изключена, индикаторът за остатъчна топлина изгаєва егва след като зоната за готвене се охлади. Можеме да използвате остатъчната топлина за размразяване или подвържане на храната топла.

ПРЕДУПРЕЖДЕНИЕ

Има опасност от изгаряне, гокато индикаторът за остатъчна топлина свети.

ПРЕДУПРЕЖДЕНИЕ

Ако захранването е прекъснато, символът Н ще изгасне и информацията за остатъчната топлина Вече няма да бъге налична. Въпреки това все още съществуда възможност да се изгорите. Това може да се избегне, като винаги внимавате, когато сте близо до котлона.

Установяване на температурата

Ако по някаква причина температурата на гадена зона за готвене нагвиши нивата на безопасност, тя автоматично ще се намали до по-ниско ниво на мощност. Когато спрете да използвате плочата, охладителният вентилатор ще продължи да работи, бокато електрониката на плочата не се охлажи. Охладителният вентилатор се изключва и включва в зависимости от температурата на електрониката.

Преди да започнете

Гомварски съдове

Използвайте съгове с плоско дъно, които имат пълен контакт със зоната за готвене. Проверете гали дъното е плоско, като завъртите линия по него. Трябва да следвате всички препоръки за използване на съговете.

• Използвайте съдове, изработени от правилния материал за индукционно готвене.
• Използвайте качествени съдове с по-gebело дъно за по-добро разпределение на енергията. Това Bogи до по-добри резултати при готвене.
• Размерът на съговете трябва да съответства на количеството приготовяна храна.
• Не позволявайте да загаря храна. Това може да добеге до перманентно повреждане под формата на начупване, спояване или одраскване, което да засегне керамичната плюча за готвене. (Този тип повреда не се покрива от гаранцията).
• Не използвайте мръсни готварски съдове или такива с много наслоена мазнина. Винаги използвайте съдове, които са лесни за почистване след готвене.

ВНИМАНИЕ

• Може да изглежда, че зоните за готвене са изстинали, след като се изключат. Обаче стъклената повърхност може да е гореща от остатъчната топлина от нагретите готварски съдове. Продъжава да съществува риск от изгаряне.
• Не докосвайте нагорещените съдове гиректно с ръцете си. Винаги използвайте ръкавици за фурна или държачи за съдове, за да pregназите ръцете си от изгаряния.
• Не пъзгайте съговете по повърхността на плочата. Това може да повреги перманентно плочата.

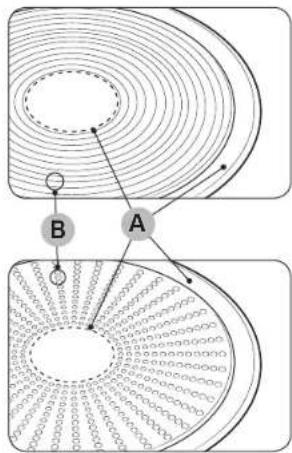

Съдове за индукционни зони за готвене

Ингукционнимт котлон може да се Включи само когато върху зоните за готвене е поставен съд с магнитна основа. Може да използвате съдовете, посочени по-голу като подходящи.

Материал Подходящ
Стомана, емайлирана стомана, чугун	Да
Неръжгаема стомана Да (ако магнит прилепва за основата на съга)
Алуминий, мег, месинг, стъкло, керамика, порцелан	Не

ЗАБЕЛЕЖКА

• Съговете, подходящи за индукционни плочи, се посочват като такива изрично от производителя.
• Определени съдове могат да издават шум, когато се използват върху индукционни зони за готвене.
• Тези шумове не показват някаква неизправност на плочата и по никакъв начин не влияят на работата.
• Възможно е някои специални съгове от неръждаема стомана да не са походящи за индукционно готвене. Проверете дали основата на готварския съг привлича магнит.

Размери на съдовете за индукционни зони за готвене

Ингукционните зони за готвене се агашират автоматично към размера на основата на съга до определен лимит. Обаче магнитната част на основата на съга трябба да има минимален диаметър в зависимост от размера на зоната за готвене.

За най-добри резултати използвайте съдове, чийто феромагнитен диаметър съвпада с този на котлона. Ако съдът не бъге засечен от котлона, опитайте върху по-голям котлон.

ЗАБЕЛЕЖКА

За диаметър на готварските съдове вижте спецификацииите на зоните за готвене на могела.

Други индукционни готварски съдове

Някои съдове имат тънък магнитен материал отголу, за да работят с индукционни плочи за готвене. Те имат слаби магнитни свойства и може да не работят добре. (Слаби магнитни свойства означава, че магнитът не прилепва силно към зоната или зоната на прилепване е малка.)

A. Зона, към която магнитьт не прилепва
В. Зона, към която магнитьт прилепва

- Дори съдовете ga са предназначени за индукционни плочи, възможно е топлинните им качества ga са слаби или понякога плочата ga не засече съда в зависимости от размера и силата на магнитната зона отголу на съга.

Когато използвате големи съдове с малки феромагнитни елементи, се нагрява само феромагнитният елемент. В резултам на това разпределението на топлината може да не е равномерно.

Тест за пригодност

Съдът е подходящ за индукционно готвене, ако към основата му прилепва магним и ако е посочен като подходящ за такъв тип готвене от производителя.

• Можете да разпознаете добрите съдове по основите им. Основата трябва да е възможно най-дебела и плоска.
• Когато купувате нови съгове, обърнете особено внимание на диаметъра на основата. Производителите често дават само диаметъра на горния ръб.
• Не използвайте съгове, които имат повредена основа с надраскани краища или неравности. Повредените съгове могат да надраскат керамичната плоча перманентно, ако ни пъзгате по повърхността.
• Когато са студени, дъната на съговете са леко извити навътре (вдлъбнати). Не трябва да са огънати нагоре (изпъкнали).
• Ако желаете да използвате специален тип съдове, например тенджера за готвене под налягане, съд за варсене на слаб огън или уок тиган, спазвайте указанията на производителя.

Преди да започнете

Правилно поставяне

Правилно Неправилно
Съгове с плоско дъно и прави стени Съгове	с извито или изкривено дъно или страни
Съгът отговаря на или надхвърля изискванията за минимален размер за гадената зона за готвене.	Съгът не отговаря на минималните размери за гадената зона за готвене.
Съгът ляга изцяло върху повърхността на плочата.	Съгът е на ръба на плочата или не ляга напълно върху повърхността на плочата.
Съгът е балансиран правилно. Тежката дръжка причинява накланяне на съга.

Съвети за пестене на енергия

Слегвайте тези съвети, за да пестите енергия.

• Винаги слагайте първо съдовете върху зоната за готвене и после включвайте съответния котлон.
• Подържайте зоните за готвене и основите на съдовете чисти. В противен случай ще се консумира повече енергия.
• Затворете плътно kanaka на съда, ако има такъв. Това ще намали консумацията на енергия.

- Изключете работещия котлон преди края на времето за готвене. Остатъчната топлина ще поддържа храната топла.

Изпитване на пригодността на съда за готвене

Можеме да местваме готварските съдове, за да видите дали са подходящи за употреба с прогукта.

1. Натиснете бутона Включване/Изключване ①за 1 – 2 секунди, за да включите плочата.
2. Натиснете бутона Заключване за 3 секунди, за да активирите заключването за защита на геца.
3. Натиснете десния преден бутон Таймер за 3 секунги, за да активирате режима за тестване на пригодността на съга.
4. Поставете съга върху една от зоните за готвене и след това натиснете и загръжте бутона Увеличаване на мощността Max за 3 секунги.

Дисплей Описание
0Съгът не е подходящ
1-7 Съгът е подходящ, но неефикасен
8-10 Съгът е подходящ

Рабома

Използване на сензорните бутони

За да работите със сензорните бутони, гокосвайте желания бутон с върха на показалеца, гокато не светне или изгасне съответният дисплей или гокато желаната функция не се активира.

Уверете се, че гокосвате само по един сензорен бутон при работа с уреда. Ако гокоснете бутона не само с върха на пръста си, може да се загейства и съсегният бутон.

Работни шумове

Ако чуеме:

• Пукане: съдът е изработен от различни материали.
• Свирене: използвате повече от две зони за готвене и съдът е изработен от различни материали.
  • Жужене: използвате високи нива на мощност.
  • Щракане: извършва се електрическо превключване.
  • Съскане, бръмчене: работи Вентилаторът.
  Шумовете са нормални и не сигнализират за дефект.

ПРЕДУПРЕЖДЕНИЕ

Не използвайте съдове от различни материали и с различни размери.

Използването на такива може да причини шумове и вибрации.

ЗАБЕЛЕЖКА

Използването на ниски нива на мощност (1 – 5) може да причини щракащи звуци.

Първоначално почистване

Избършете стъклокерамичната повърхност с влажна кърпа или препарат за почистване на стъклокерамични плочи за готвене.

ПРЕДУПРЕЖДЕНИЕ

Не използвайте разяждащи или абразивни почистващи препарати. Повърхността може да се повреги.

Включване на уреда

Уредът се Включва с бутона Включване/Изключване ① Натиснете бутона Включване/Изключване ① за приблизително 1 – 2 секунги.

ЗАБЕЛЕЖКА

След като бутонът Включване/Изключване ①е загействан за Включване на уреда, трябва да се избере настройка на нагряване в рамките на около 20 секунги. В противен случай уредът ще се изключи от съображения за безопасност.

Изключване на уреда

За цялостно изключване на уреда използвайте бутона Включване/Изключване ① Натиснете бутона Включване/Изключване ② приблизително 1 – 2 секунги.

ЗАБЕЛЕЖКА

Слег изключване на егна зона за готвене или на цялата готварска побърхност наличшето на остатъчна топлина ще бъге указано на цифровите дисплеи на съответните зони за готвене под формата на Н, две стъпки за „горещо”. Температурата се понижава, , ще вучезне.

Рабома

Избор на зона за готвене и ниво на мощност

1. За да изберете зона за готвене, натиснете съответната лента с контроли.
2. За да загадете и регулирате нивото на мощност, използвайте лентата с контроли.

Лента с контроли

0 ———— 15 — Max

ЗАБЕЛЕЖКА

Ако повече от един клавиш бъге натиснат за повече от 8 секунди, на дисплея на зоната за готвене ще се покажед.

Предложени настройки за готвене на определени храни

Цифрите в таблицата по-голу са ориентировъчни. Нивото на мощност, необходимо за различните начини на готвене, зависи от редица променливи, включително качеството на използваните готварски съгове и типа и количеството на храната, която се готви.

Ниво на мощност	Метод на готвене	Примери за използване
14-15	Затопляне/сотиране/пържене	Затопляне на големи количества течност, варене на фиге, запичане на месо, запичане на гулаш, загушаване на месо
8-11	Интензивно пържене	Стмек, филе, картофени кюфтета, нагенички, палачинки/американски палачинки
7-10 Пържене		Шнищел/пържоли, черен дроб, риба, панирани кюфтенца, пържени яйца
5-7 Варене		Готвене на течности, картофи, зеленчуци до 1,5 литра
2-4	Готвене на пара/загушаване/варене	Готвене на пара и загушаване на малки количества зеленчуци, варене на ориз и ястия с мяко
1-2 Разтапяне		Разтапяне на масло, разтваряне на желатин, разтапяне на шоколаг

ЗАБЕЛЕЖКА

Ще трябва да регулирате нивото на мощност според конкретния готварски съд и храни.

Увеличаване на мощността

Функцията Увеличаване на мощността добавя допълнителна мощност към всяка зона за готвене (например: завиране на голямо количество Boga).

Слег изтичане на Времето за Увеличаване на мощността зоните за готвене автоматично се връщат до най-Високата настройка за топлина.

ЗАБЕЛЕЖКА

• В определени обстоятелства функцията Увеличаване на мощността може да се геактивира автоматично, за да се предлагят електронните компоненти на плочата.
  Например не е възможна максимальна мощност при зона Flex отпред и отзаг едновременно.
• Вижте спецификацията на зоните за готвене на вашия модел за времето на функцията Увеличаване на мощността.

Управление на мощността

Зоните за готвене имат налична максимальна мощност.

Ако този диапазон на мощност се надхвърли от включване на функцията Увеличаване на мощността, управлението на мощността автоматично намалява нивото на мощност на зоната за готвене.

Слег това дисплеят се сменя от задagenото ниво на мощност на максимальното възможно ниво.

Използване на зоната Flex

Функцията Flex може да управлява цялата лява зона за готвене от едната страна за използване на големи готварски съгове. (например: овални готварски съгове).

1. Натиснете бутона за зоната Flex

2. За да загадете и регулирате нивото на мощност, използвайте лентата с контроли.

ЗАБЕЛЕЖКА

• Намиснете бутона за зоната Flex ☐ по Време на работа, функцията на зоната Flex ще бъге изключена.
• Ако натиснете бутона за зоната Flex ☐, gokamo Всеки котлон работи на различно ниво, котлонът ще бъде загаден на високо ниво.

Таймер

Използване на таймера като защитно изключване

Ако е загадено определено време за gadena зона за готвене, тя ще се изключи, след като мози период от време изтече. Тази функция може да бъге използвана за много зони за готвене едновременно.

Настройване на таймера

Зоните за готвене, за които искате да приложите защитно изключване, трябва да бъдат включени.

1. Натиснете бутона Таймер

2. Настройте таймера с многократно натискане на бутона Таймер .

3. За отмяна на настройките на таймера задръжте бутона Таймер ⏻за 3 секунди.

ЗАБЕЛЕЖКА

• За да промените настройките по-бързо, натиснете и загръжте бутона Таймер ⏻ до достигане на желаната стойност.
• Когато таймерът приключи, той издава звуков сигнал няколко пъти. Слег това зоната за готвене ще бъге изключена.

Рабома

Пауза/подновяване

Функцията Пауза/погновяване егновременно превключва всички включени зони за готвене на настройка с по-ниска мощност и после обратно на задагеното прија това нибо на мощност. Тази функция може да се използва за кратко прекъсване и погновяване на процеса на готвене, например за вдизане на телефона.

При активиране на функцията Пауза/подновяване всички бутони с изключение на Пауза

II, Заключване 📂Включване/Изключване садгактивирани.

За да подновите готвенето, натиснете отново бутона Пауза II

	Панел за управление Дисплей
За включване	Натиснете бутона Пауза ||	||
За изключване	Натиснете бутона Пауза ||	Връщане към предишното ниво на мощност

Заключване за защита на геца

Можете ga използвате заключването за защита на геца, за ga не допуснете случайно Включване на зона за готвене и активране на побърхността за готвене. Освен това панельт за управление, с изключение на бутона Включване/Изключване (фамо контрола изкл.), може ga се заключи, за ga се преготврати неволна промяна на настройките, например при избърсване на таблото с кърпа.

Включване/изключване на заключване за защита на деца

1. Натиснете бутона Заключване ще прозвучи звуков сигнал.

(100) за приблизително 3 секунди. За потвърждение

1. Натиснете произволен бутон. активирано заключване за за

L ще се появи на дисплеите, което указва та на деца.

1. За да изключите функцията отново за 3 секунди.

защита на деца, написнете бутона Заключване Byков сигнал.

За потвърждение ще прозвучи звуков сигнал.

ЗАБЕЛЕЖКА

• Независимо от включването/изключването на захранването заключването за деца е активирано.
• Можете да настроите заключването за защита на геца по време на готвенето. За да изключите котлона при активирана защитата на геца, натиснете бутона Включване/Изключване ①

Лимит за максимальна мощност

Тази функция позволява да регулирате максимальната мощност на урега.

1. Дръжте захранването изключено.
2. Натиснете предняя ляв бутон Максимално усилване Max и левия заден бутон Таймер ☎едновременно за приблизително 3 секунди.
3. Натиснете десния преден бутон Таймер Ⓜ за приблизително 3 секунди.
4. Натиснете левия преден бутон Таймер ☺ за приблизително 1,5 секунги. На дисплеите ще се покаже ⚡ и мекущама максимальна мощност.
5. Мокеме да регулирате лимита за мощността, като използвате бутона Пауза II. (3000 W, 4000 W, 7400 W)
6. Натиснете бутона Включване/Изключване ① за загаване на настройката.

ЗАБЕЛЕЖКА

В режим на ниска мощност (3000 W, 4000 W) функцията за ниво на мощността ще бъге регулирана автоматично.

Включване/изключване на звука

1. Натиснете бутона Включване/Изключване ① за приблизително 1 – 2 секунди.
2. Натиснете десния преген бутон Таймер ☺за 2 секунги в рамките на 10 секунги след Включване на захранването.
3. Звукът ще се изключи и на дисплея ще се появи OF.
4. За да промените настройките на звука, повторете стъпки 1 и 2. Звукът ще се включи и на дисплея ще се появи ☐n

ЗАБЕЛЕЖКА

Не е възможно да смените настройките на звука 10 секунди след включване на захранването.

Рабома

Smart Connect

Плочата за готвене има Вараден Wi-Fi могул, който може да използвате за синхронизиране на плочата с приложението SmartThings. На приложението на смартфона можете да:

• следите работното състояние и настройките за ниво на мощност на елементите на плочата,
  • прослегяване на настройките на таймера.
  Функции, които могам ga се контролирам om SmartThings, може ga не работят безпроблемно, ако условията на комуникация са лоши или продуктът е инсталиран на място със слаб Wi-Fi сигнал.

Как да свържете плочата за готвене

Преди да можете да използвате функциите на плочата за готвене Samsung, трябва да я сгвоите с приложението SmartThings.

1. Измеглете и отворете приложението SmartThings на смарт устройството си.
2. Натиснете бутона Включване/Изключване ① за приблизително 1 – 2 секунги, за да включите плочата.
3. Натиснете бутона Заключване 📄 за приблизително 3 секунди, за да активирате заключването за защита на деца.
4. Слегвайте инструкциите 6 приложението и после гокоснете и загръжте десния преден бутон Максимално усиване Max за 3 секунги.
5. Докато се установява Връзката, Wi-Fi индикаторът мига. Слег като процесът завърши, индикаторът свети, без да мига. Плочата Вече е свързана успешно.
6. Ako Wi-Fi индикаторът за Smart Connect не се включи, следвайте инструкциите в приложението, за да се свържете повторно.

ЗАБЕЛЕЖКА

• Уверете се, че настройвате функцията Smart Connect само когато плочата за готвене не работи.
• За допълнителни инструкции прочетете уеб ръководството на www.samsung.com

Включване/изключване на Wi-Fi

За да Включите или изключите Wi-Fi, повторете стънки от 2 до 4.

Този продукт включва Bluetooth устройство, което можете да използвате, за да свържете плочата за готвене към модели абсорбатори Samsung с управление. Чрез Bluetooth Връзката можете да използвате функцията за управление на абсорбатора на приложението SmartThings.

За да научите повече за могелите абсорбатори Samsung с управление, посетете www.samsung.com.

За свързване към модел абсорбатор с управление

1. Слегвайте инструкциите за Bluetooth на момела абсорбатор с управление и активирайте Bluetooth 8ръзката.
2. Докоснете и загръжте едновременно десния преген бутон Таймер ©и Пауза II, за да установите Bluetooth връзкама. Когато Bluetooth Връзкама е успешно установена, на дисплея се появява bt

ЗАБЕЛЕЖКА

• Ако Връзката на Smart Connect не е успешна, не можете да използвате приложението SmartThings, за да следите и управлявате абсорбатора
• Без бръзка на Smart Connect към плочата за готвене можете да използвате Bluetooth бръзка, за да сгвоите плочата за готвене с абсорбатора и да ги синхронизирате. За да го направите, следвайте стъпки 2 и 3 по-горе.

Поддържане на уреда

Плоча за готвене

ПРЕДУПРЕЖДЕНИЕ

Почистващите препарати не трябба да близат в контакт с нагрятата стълкокерамична повърхност: всички почистващи препарати трябва да се отстранят с подходящи количества чиста вода след почистването, защото може да имат разяждащ ефект, когато повърхността се нагорещи. Не използвайте агресивни почистващи препарати, например спрей за грил или фурна, домакинска тел или абразивни почистващи препарати за тигани.

ЗАБЕЛЕЖКА

Почиствайте стъклокерамичната повърхност след Всяка употреба, когато е все още топла при гокосване. Така ще се избегне загарянето на разълтото върху повърхността. Отстранявайте копления камък, белезите от бога, капките мазнина и металическото обезцветяване с помощта на превлазани на пазара препарати за почистване на стъклокерамични пючи или неръждаема стомана.

Леко замърсяване

1. Избршете стъклокерамичната повърхност с влажна кърпа.
2. Посушете с чиста кърпа. На повърхността не трябва да остават остатьци от почиствация препарат.
3. Почиствайте обстойно цялата стъклокерамична повърхност за готвене веднъж сегмично с предлаганите на пазара почистваци препарати за стъклокерамични плочи или неръждаема стомана.
4. Избършете стъклокерамичната повърхност с походящи количества чиста Вода и посушете с чиста кърпа без власинки.

Упорито замърсяване

1. За премахване на изкипяла храна или упорити замърсявания използвайте стъргалка за стъкло.
2. Поставете стъргалката за стъкло под въгл върху стъклокерамичната повърхност.
3. Отстранете замърсяването чрез стъргане с острието.

ЗАБЕЛЕЖКА

Стъргалките за стъкло и препаратите за стъклокерамика се предлагат в специализираните магазини.

Поддържане на уреда

Проблемно замърсяване

1. Отстранявайте загоряла захар, разтопена пластмаса, алуминиево фолио или други материали със стъргалка за стъкло Веднага и гокато са горещи.

⚠️ ПРЕДУПРЕЖДЕНИЕ

Съществува опасност от изгаряне, когато стъргалката за стъкло се използва върху гореща зона за готвене:
2. Почистете плочата както обикновено, когато се охлади. Ако зоната за готвене, върху която се е разтопило нещо, е изстинала, я затоплете отново за почистване.

ЗАБЕЛЕЖКА

Надрасквания или тъмни линии върху стъклокерамичната повърхност, причинени напр. от тиган с остри ръбове, не може да се премахнат. Въпреки това те не нарушават функционирането на плочата.

Не използвайте оцет, лимонов сок или препарат за отстраняване на котлен камък върху рамката на плочата, в противен случай може да се появят тъмни петна.

1. Избършете рамката с Влажна кърпа.
2. Навлажнете изсъхнали остатъци с мокра кърпа. Избършете и подсушете.

За да избегнете повреда на уреда

• Не използвайте плочата за готвене като работен плот или за съхранение.
• Не работе със зона за готвене, ако бърху плочата няма съг или съдът е празен.
• Стъклокерамичната повърхност е много здрава и устойчива на температурен шок, но не е нечуплива. Тя може да се повреди от много остър или твърг предмет, падащ върху плочата.
• Не поставяйте съгове върху рамката на плочата. Това може да доведе до награскване и повреда на покритието.
• Избягвайте разливането на киселинни течности, като напр. оцет, лимонов сок и препарати против котлен камък, върху рамката на плочата, тъй като тези течности може да оставят тъмни петна.
• Ако Върху гореща зона за готвене попагне захар или смес със захар и се стопи, тя трябба да се почисти незабавно с кухненска стъргалка, göкато е гореща. Ако изстине, това може да повреди повърхността при отстраняване.
• Пазете galеч от стъклокерамичната повърхност всички материали, които може ga се разтопят, като напр. пластмаса, алуминиєво фолио или фолио за фурна. Ако нещо погобно се разтопи върху плочата, трябва да се отстрани незабавно със стъргалка.

Отстраняване на неизправности и сервизиране

Отстраняване на неизправности

Неизправност може да възникне от незначителна greшка, която може да поправите с помощта на следните инструкции. Не опитвайте по-нататьшни ремонти, ако следните инструкции не помогнат във Всеки отгелен случай.

ПРЕДУПРЕЖДЕНИЕ

Ремонтите на уреда трябва да се извършвам само от квалифициран сервисен техник. Неправилно извършените ремонти могат да доведат до сериозен риск за потребителя. Ако уредът Bu се нуждае от ремонт, се свържете с центъра за обслужване на клиенти.

Проблем Възможна причина Решение
Какво трябба ga направя, ако зоните за готвене не работят?	• Преглазителям в ел. мрежа не е изправен. • Ако предлагителите се изключат няколко пъти поред, се свържете с електротехник.
Какво трябба ga направя, ако зоните за готвене не се включват?	• The On/Off ➊ key was accidentally actuated.• Панельт за управление отчасти е покрит от влажна кърпа или течност. • Уредът е Включен правильно.• Почистеме контролния панел.
Какво да направя, ако спислеят с изключение на индикатора Н, н за остатъчна топлина внезапно изгасне?	• The On/Off ➊ key was accidentally actuated.• Панельт за управление отчасти е покрит от влажна кърпа или течност. • Уредът е Включен правильно.• Почистеме контролния панел.

Проблем Възможна причина Решение
КакВо да направя, ако след изключването на зоните за готвене върху дисплея няма индикация за остатъчна толлина?	Зоната за готвене е използвана за кратко и следователно не с загряла достатъчно.Ако зоната за готвене е гореща, се обадете в местния сервизен център.

Код за информация	Възможна причина Решение
СО	Има проблем с температурация сензор на котлона.	Рестартирайте уреда с бутона Включване/изключване 1Ако проблемът продължи, прекъснете захранбането за повече от 30 секунги.После рестартирайте уреда и опитайте отнобо. Ако проблемът продължи, се свържете с местен сервизен център.
С1	Засечената температура е по-Висока от заражената.
С2	Има проблем с РВА сензора.
А2	Постояннотоковъят мотор не работи изправно поради проблеми с печатната платка или окабеляването или има електрически смущения в перката на мотора.
д0	Натиснат е бутон за по-гълго от 8 секунги.	Проверете гали бутонът е мокър, или в докоснат.Ако проблемът продължава, рестартирайте уреда с бутона Включване/изключване 1Ако проблемът продължи, се свържете с местен сервизен център.

Отстраняване на неизправности и сервизиране

Код за информация	Възможна причина Решение
FO	Комуникацията между основната и допълнителната печатна платка е неуспецина.	Рестартирайте уреда с бутона Включване/изключване 1 . Ако проблемът проължи, прекъснете захранбането за повече от 30 секунги. Слег това рестартирайте уреда. Ако проблемът проължи, се свържете с местен сервизен център.
F2	Сензорният IC не комуникира правилно.
UP	Намира се избън нормалното напрежение (220 ~ 240 V).	Проверете средата на захранващата мрежа у дома.
У	Тоба се показба, ако съдъпт за готвене не е походящ за ингукцията или работи без съга за готвене.	Използвайте съд за готвене, който е походящ за ингукции.

Какво да направя, ако зоните за готвене не се Включват или изключват?

Това може да е заради някоя от следните възможности:

• Панелът за управление отчасти е покрит от Влажна кърпа или течност.
• Заключването за защита на геца е включена и дисплеят показва L.

Какво да направя, ако дисплеят ☐свети?

Проверете за следното:

• Панельт за управление отчасти е покрит от влажна кърпа или течност. За нулиране натиснете бутона Включване/Изключване ①.
• Ако течност е преляла Върху панела за управление, избършете течността.

Какво да направя, ако дисплеят [ Isвети?

Проверете за следното:

• Плочата е прегряла поради нетипична работа.
• Слег като плочата изстине, натиснете бутона Включване/Изключване ①за нулиране.

Какво да направя, ако дисплеят ☐свети?

Проверете за следното:

• Съдът е неподхосящ, твърге малък или върху зоната за готвене не е поставен съд.
• Ако използвате подходящ съд, показваното съобщение ще изгасне автоматично.

Какво да направя, ако вентилаторът за охлаждане работи, слег като плочата е изключена?

Проверете за следното:

• Когато приключите с използването на плочата, вентилаторът продължава да работи, за да охлади урега.
• Слег като електрониката на плочата е охладена или е изтекло макс. Време (10 минути), Вентилаторът за охлаждане се изключва.
• Ако заявите сервисно обаждане поради грешка, направена при работа с уреда, посещението от техник от обслужване на клиенти може да бъге таксувано дори в гаранционния период.

Обслужване

Преди да заявите помощ или сервизно обслужване, проверете раздел „Отстраняване на неизправности“. Ако все още се нужгаете от помощ, следвайте инструкциите по-голу. Това техническа неизправност ли е?

Ako e maka, се свържете с Вашия център за обслужване на клиенти.

Винаги се погготвяйте предварително за разговора. Това ще улесни процеса по диагностициране на проблема и ще направи по-лесно решението гали е необходимо посещение на техник.

Отбележете си следната информация.

• В какво се състои проблемът?
• При какви обстоятелства възниква проблемът?
Когато се обадите, съобщете модела и серийния номер на уреда си. Тази информация е означена на фирмената табелка, както следва:

- Описание на момела

Препоръчваме да запишете информацията тук за лесни справки.

• Могел:

- Сервен номер:

Кога се дължат такси гори и през гаранционния срок?

• Ако сте могли да отстраните проблема сами, като приложите едно от решенията, gadени в раздела „Отстраняване на неизправности“.
• Ако техникът трябва да направи няколько посещения, тъй като не е предоставена цялата важна необходима информация преди посещението и като резултат той трябва да извършва допълнителни пътуваня за части. Като се погготвите за телефонното обаждане, както е описано по-горе, ще спестите разходи за тези посещения.

Пред ga започнете 11

Зони за готвење 11

Контролна табла 12

Притиснете го кончето за

Притиснете го кончето за
