Marka	Power Dynamics
Model	PDV120MP3
Typ produktu	Wzmacniacz audio
Zasilanie sieciowe	220-240 V AC, 50 Hz, z uziemieniem
Zasilanie awaryjne	24 V DC
Główny bezpiecznik	10-16 A
Impedancje wyjściowe	8 Ω niskoimpedancyjne i 100 V linia
Wejścia mikrofonowe	3 (MIC1, MIC2, MIC3/LINE1) z zasilaniem phantom 15 V
Wejścia liniowe	LINE2 i LINE3 (RCA niesymetryczne)
Wyjścia strefowe	4 strefy z przełącznikami i regulacją poziomu
Wbudowany odtwarzacz multimedialny	USB, SD/MMC, Bluetooth, Tuner FM
Korektor	Basy (BASS) i soprany (TREBLE)
Wskaźnik VU	Bargraf 6 LED (-18 dB do 0 dB), czerwona dioda przesterowania
Funkcje specjalne	Dzwonek (gong), wejście alarmu pożarowego, wejście awaryjne, wejście TEL
Zabezpieczenie wyjścia	Przekaźnik ochronny z opóźnieniem
Temperatura pracy	5 °C do 35 °C
Zastosowanie	Tylko do użytku wewnętrznego
Czyszczenie	Sucha ściereczka, bez środków chemicznych
Naprawy	Przez wykwalifikowanego technika, oryginalne części obowiązkowe
Gwarancja	Unieważniona w przypadku modyfikacji lub nieautoryzowanej naprawy

Często zadawane pytania - PDV120MP3 Power Dynamics

Jak podłączyć głośniki w konfiguracji 100 V?

Połącz zacisk wyjściowy 100V z zaciskiem (+) głośnika, a wyjście COM z zaciskiem (-). Połącz pozostałe głośniki równolegle, wszystkie plusy razem i wszystkie minusy razem. Całkowita moc głośników nie powinna przekraczać 90% mocy wyjściowej RMS wzmacniacza.

Jak korzystać z funkcji Bluetooth?

Upewnij się, że antena BT jest w pozycji pionowej. Naciśnij przycisk M, aby wybrać tryb BT. Włącz Bluetooth w swoim urządzeniu i wyszukaj wzmacniacz (nazwa urządzenia). Połącz się. Odtwarzanie audio rozpocznie się automatycznie.

Jak ustawić korektor?

Obróć pokrętła BASS i TREBLE. W pozycji 12:00 (neutralny) nie wpływają na sygnał. Obrót BASS w prawo zwiększa basy, w lewo je redukuje. Podobnie, TREBLE w prawo zwiększa soprany, w lewo je redukuje.

Co zrobić, jeśli przepali się bezpiecznik?

Odłącz urządzenie od sieci. Otwórz uchwyt bezpiecznika z tyłu za pomocą małego śrubokręta. Wyjmij stary bezpiecznik i wymień go na bezpiecznik tego samego typu i tej samej wartości. Zamknij uchwyt bezpiecznika.

Jak podłączyć mikrofon do wzmacniacza?

Podłącz mikrofon do wejścia MIC (MIC1, MIC2 lub MIC3/LINE1) za pomocą złącza XLR lub jack 6,35 mm. Jeśli mikrofon jest pojemnościowy, włącz zasilanie phantom 15 V odpowiednim przełącznikiem. Użyj pokręteł VOLUME MICROPHONE i ECHO MICROPHONE, aby dostosować poziom.

Jak aktywować alarm pożarowy?

Wciśnij przełącznik FIRE na panelu przednim. Sygnał alarmu pożarowego jest wtedy emitowany na wszystkich wyjściach. Aby wyłączyć, wciśnij ponownie przełącznik. Można również podłączyć zewnętrzne źródło przez wejście FIRE z tyłu.

Czy mogę używać wzmacniacza na zewnątrz?

Nie, wzmacniacz jest przeznaczony tylko do użytku wewnętrznego. Nie wystawiaj go na deszcz ani wilgoć. Dopuszczalna temperatura pracy wynosi od 5 °C do 35 °C.

Jak czyścić urządzenie?

Używaj tylko suchej ściereczki do czyszczenia urządzenia. Nie używaj środków chemicznych, aerozoli ani płynów, ponieważ mogą uszkodzić powłokę lub spowodować porażenie prądem.

Co oznacza czerwona dioda na wskaźniku VU?

Czerwona dioda 0 dB wskazuje przesterowanie lub zniekształcenie sygnału wyjściowego. Jeśli świeci się przez dłuższy czas, zmniejsz poziom za pomocą pokrętła MASTER, aby uniknąć uszkodzenia głośników.

Jak przełączyć na tryb USB lub SD?

Włóż pendrive do portu USB lub kartę SD/MMC do czytnika. Naciśnij przycisk M, aby przełączać między trybami USB, SD/MMC, BT i Tuner. Odtwarzanie plików audio rozpocznie się automatycznie.

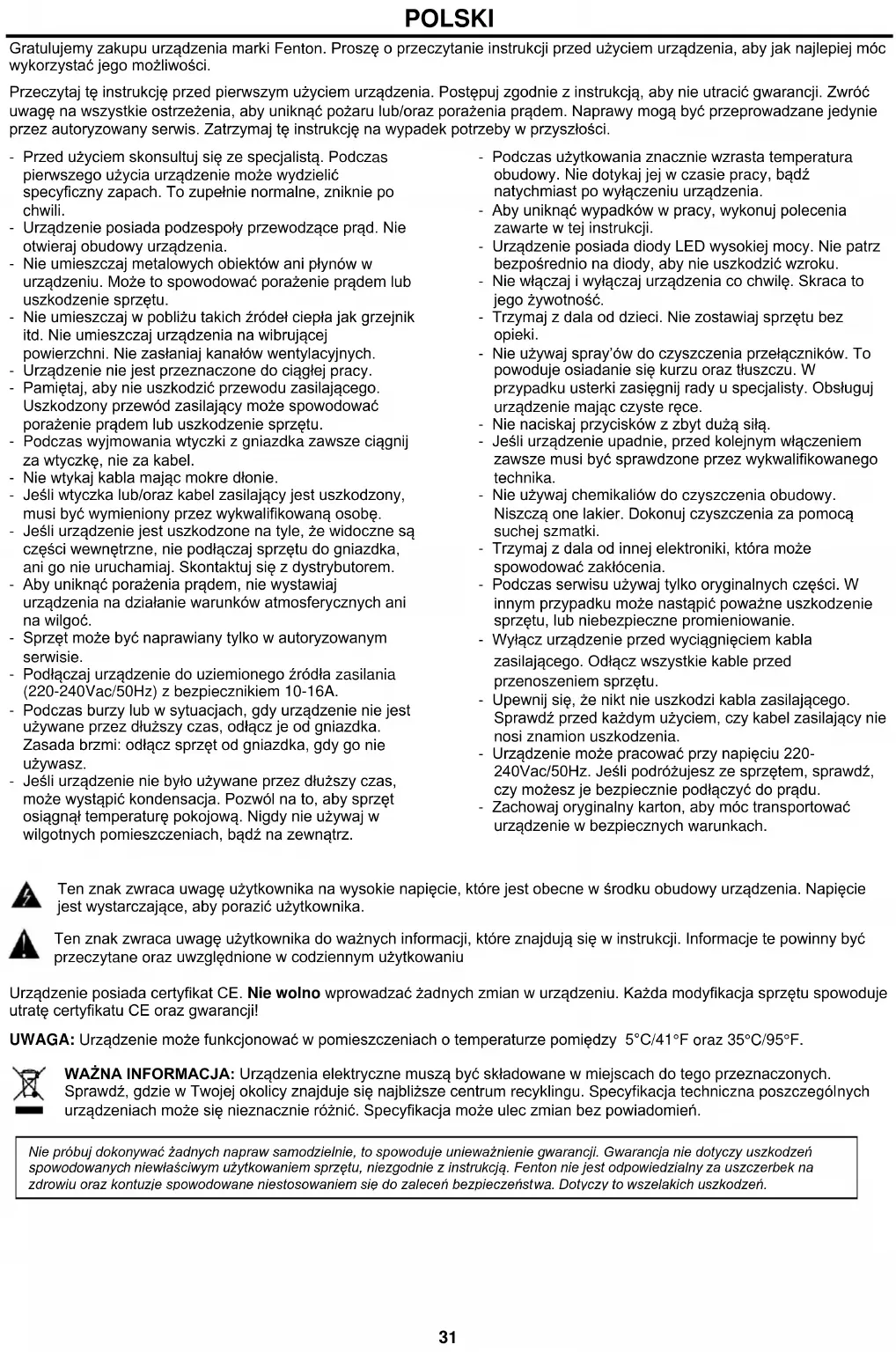

INSTRUKCJA OBSŁUGI PDV120MP3 Power Dynamics

Gratulujemy zakupu urządzenia marki Fenton. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zasłaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.

• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.

• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.
• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odłącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnic. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Fenton nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzie spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgodza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

SYSTEM RADIOWĘZŁOWY 100V

Dla systemów radiowęzłowych 100V, należy podłączyć pierwszy głośnik do wzmacniacza przy użyciu kabla z podwójną izolacją oraz możliwością utrzymania odpowiedniej mocy wychodzącej ze wzmacniacza.

Podłącz wyjście 100V na wzmacniaczu z plusem (+) na głośniku oraz wyjście COM z minusem (-). Podłącz kolejne głośniki równolegle - tak, aby (+) były złączone ze sobą, oraz (-) były złączone ze sobą. W razie problemów z poprawnym podłączeniem, spójrz na poniższy obrazek.

Przykład

Standard 100V line
4 x 20W - 80W load

System 100V może obsłużyć wiele głośników połączonych ze sobą jednocześnie. To, ile głośników można podłączyć jednocześnie determinuje moc wyjściowa wzmacniacza. W większości zastosowań uznaje się, że należy podłącać tyle głośników, aby ich sumaryczna moc nie przekraczała 90% mocy wyjściowej wzmacniacza. Złącza 100V na głośniku są połączone z transformatorem. W niektórych przypadkach transformator umożliwia wybór mocy, z jaką pracuje głośnik (np. 2, 4 lub 8W). Ułatwia to osiągnięcie odpowiedniej mocy lub dogodny wybór liczby głośników.

GNIAZDA GŁOŚNIKOWE

Złącza oferują możliwość użycia wyjść głośnikowych niskonapięciowych 8Ω. Dostępne są także wyjścia komercyjne 100V. Zwróć uwagę na to, że jeden przewód powinien być podłączony do złącza COM, a drugi do wybranej impedancji lub napięcia (100V).

UWAGA: Nie można mieszać kombinacji używania wyjść głośnikowych! Do dyspozycji mamy 2 różne typy połączeń. Sekcja niskiej impedancji: 8Ω, są dedykowane niewielkiej liczbie głośników podłączonych do wzmacniacza. Połączenia 100V są przeznaczone do użycia większej liczby głośników. Aby móc pracować w trybie 70/100V, głośnik musi być wyposażony w specjalny transformator. Maksymalna liczba głośników podłączonych do wzmacniacza jest uzależniona od ich mocy. Moc sumaryczna głośników nie może przekraczać maksymalnej mocy RMS. W innym przypadku można spowodować trwałe uszkodzenie wzmacniacza!

UŻYTKOWANIE WZMACNIACZA

• Po podłączeniu wszystkich głośników, przekręć wszystkie pokrętła do pozycji 0, a następnie włącz wzmacniacz. Zapali się dioda informująca o zasilaniu. Przekręć pokrętła BASS oraz TREBLE do pozycji "godzina 12" oraz zwiększ odrobinę głośność za pomocą pokrętła MASTER.
• Upewnij się, że sygnał audio jest podłączony do jednego z wejść liniowych oraz zwiększaj stopniowo głośność na danym wejściu, aż usłyszysz dźwięk w głośnikach. Zwiększ głośność MASTER do maksymalnego wymaganego poziomu, a ewentualnej korekcii głośności dokonui za pomocą pokreteł danych wejść.
• Informacja: Początkowy test może być wykonany przy użyciu wbudowanego odtwarzacza MP3. Moc wyjściowa wzmacniacza jest wyświetlana za pomocą wskaźnika LED i trzeba zwracać uwagę, aby dioda "0" zapalała się tylko momentami. Świecenie tej diody dłuższe niż przez ułamek sekundy może wskazywać na zniekształcenia lub przesterowanie sygnału. W takim przypadku należy zmniejszyć głośność pokretłem MASTER.
• Jeśli mikrofon jest podłączony do wejścia MIC1, upewnij się, że jest włączony. Jeśli jego działanie wymaga zasilania phantom – sprawdź, czy ta funkcja jest uruchomiona. Stopniowo zwiększaj głośność mikrofonu, mówiąc jednocześnie do niego. Mikrofon nie powinien "słyszeć głośników", ponieważ może to spowodować sprzęganie się (nieprzyiemne piski).
  Poza pokrętłami głośności kanału i MASTER, masz do dyspozycji regulacje tonów niskich i wysokich. Pokrętła ustawione w pozycji "godzina 12" nie wpływają w żaden sposób na brzmienie sygnału wyjściowego. Przekręcenie pokrętła BASS w prawo podbije niskie częstotliwości, natomiast przekręcenie w lewo zmniejszy ich ilość. Sytuacja jest analogiczna w przypadku pokrętła regulacji tonów wysokich. Użyj tych pokręteł, aby dopasować dźwięk do warunków akustycznych.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest niesprawny, wymień go na nowy egzemplarz tego samego typu i wartości. Przed wymianą bezpiecznika wyciągnij kabel zasilający z gniazda.

Instrukcja:

Krok 1: Otwórz śrubokrętem zasłonkę bezpiecznika na tylnym panelu.

Krok 2: Wyciągnij bezpiecznik.

Krok 3: Włóż nowy bezpiecznik w obudowę.

Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.

STEROWANIE I POLACZENIA

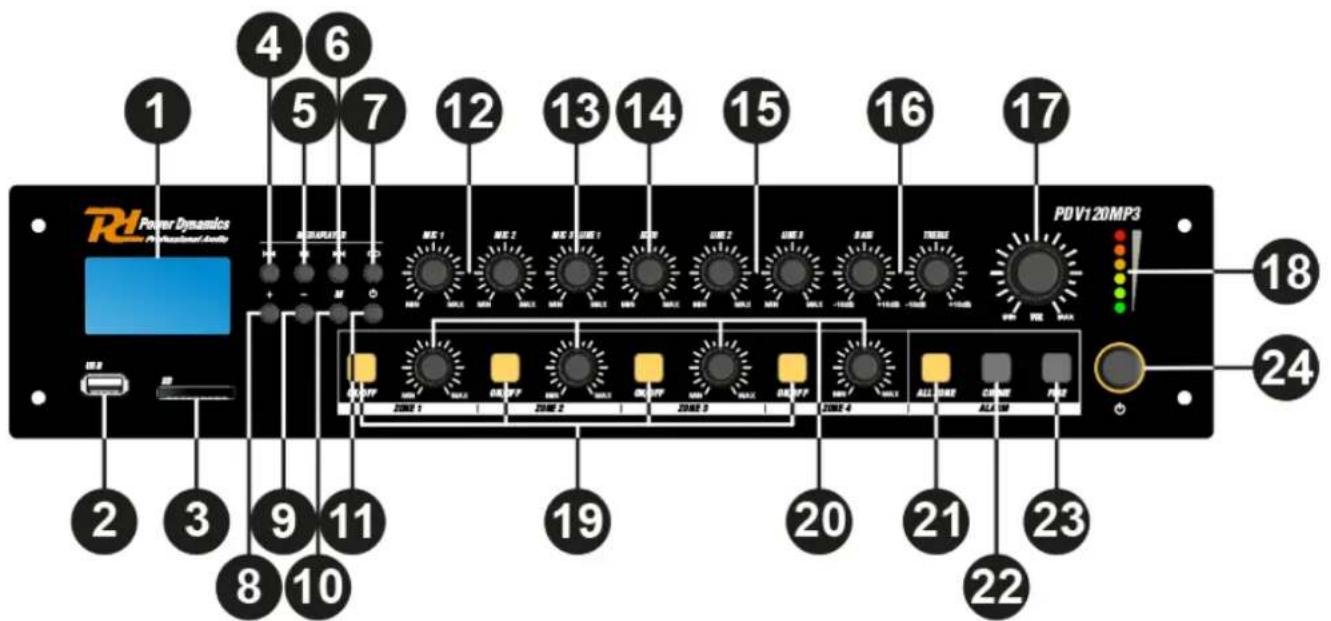

Opis Przedniego Panelu:

1. WYŚWIETLACZ LCD

Wyświetla tryby i aktualny status pracy.

2. PORT USB

Można tu umieścić urządzenie masowej pamięci USB. Utwory zapisane na urządzeniu można odtwarzać za pośrednictwem odtwarzacza. Odtwarzanie rozpoczyna się automatycznie po włożeniu urządzenia.

3. GNIAZDO KART PAMIĘCI SD / MMC

Do tego gniazda można włożyć karty pamięci SD / MMC. Utwory zapisane na urządzeniach można odtwarzać za pośrednictwem odtwarzacza. Odtwarzanie rozpoczyna się automatycznie po włożeniu urządzenia.

1. PRZYCISK SKIP I<<

Poprzedni utwór w trybach USB, SD / MMC lub BT. W trybie tunera: poprzednia zapamiętana stacja.

1. PRZYCISK PLAY / PAUSE

Każde naciśnięcie przycisku PLAY / PAUSE powoduje zmianę trybu z odtwarzania na pauzę lub z pauzy na odtwarzanie.

1. PRZYCISK SKIP >>I

W trybach USB, SD / MMC i BT: następny utwór. W trybie tunera: następna zapamiętana stacja.

1. PRZYCISK REPEAT

Przełącza funkcję powtarzania między powtarzaniem jednej ścieżki, powtarzaniem całego folderu, powtarzaniem wszystkiego i wyłączeniem powtarzania.

1. • PRZYCISK

Zwiększa głośność odtwarzacza.

1. • PRZYCISK

Zmniejsza głośność odtwarzacza.

1. PRZYCISK M

Przełącza tryb działania pomiędzy USB, SD / MMC, BT i tuner.

1. PRZYCISK WŁĄCZANIA / WYŁĄCZANIA POWER

Naciśnięcie: włącza odtwarzacz.

Naciśnięcie i przytrzymanie: wyłącza odtwarzacz.

1. REGULACJA GŁOŚNOŚCI MIKROFONÓW 1 I 2

Zwiększa lub zmniejsza głośność wejścia mikrofonowego 1 i 2.

1. REGULACJA GŁOŚNOŚCI MIKROFONU 3 I LINE 1

Zwiększa lub zmniejsza głośność wejścia mikrofonowego 3 lub LINE 1.

1. KONTROLA ECHA DLA MIKROFONU

Pozwala dostosować poziom echa na kanałach mikrofonu.

1. KONTROLA GŁOŚNOŚCI LINE 2 I 3

Zwiększa lub zmniejsza głośność wejścia liniowego 2 i 3.

1. KONTROLA TONÓW

Za pomocą pokręteł od tonów niskich i wysokich można regulować ogólną charakterystykę częstotliwości systemu. Obracając się zgodnie z ruchem wskazówek zegara, poziom zostanie zwiększony. Obrót przeciwny do ruchu wskazówek zegara spowoduje zmniejszenie poziomu. W pozycji środkowej obie są ustawione na poziom neutralny.

1. KONTROLA GŁOŚNOŚCI GŁÓWNEJ

Przy użyciu głównego regulatora głośności, ogólna głośność systemu zostanie dostosowana w zakresie od minimalnego do maksymalnego.

1. WSKAŻNIKI LED (VU-METER)

Bieżąca obsługa systemu jest pokazana na 6-cyfrowym wykresie słupkowym LED. Diody LED monitorują bieżący poziom wyjściowy w zakresie od -18 dB do 0 dB, a górna dioda LED (czerwona) świeci, gdy sygnał wyjściowy jest obcinany.

1. PRZEŁĄCZNIKI WYJŚĆ ZEWNĘTRZNYCH STREF 1-4

Różne połączenia głośnikowe (1-4) można włączać i wyłączać, naciskając przełączniki z odpowiednimi numerami. Gdy włączona jest strefa (1-4), pokaże się pomarańcza światło na odpowiednim przełączniku. Po naciśnięciu przycisku "Wszystkie" wszystkie wyjścia (1-4) zostaną włączone.

1. KONTROLA POZIOMU GŁOŚNOŚCI WYJŚĆ STREF 1-4

Poziom wyjściowy dla stref (1-4) można regulować za pomocą przełączników pasmowych z odpowiednimi numerami.

1. PRZEŁĄCZNIKI WSZYSTKICH STREF

Po naciśnięciu przycisku "Wszystkie" wszystkie wyjścia (1-4) zostaną włączone.

1. PRZEŁĄCZNIK CHIME

Po naciśnięciu przycisku dzwonka wybrany dźwięk zostanie raz odtworzony jako wstępne powiadomienie do stronicowania.

1. PRZEŁĄCZNIK FIRE

Po naciśnięciu przycisku ognia, alarm pożarowy przechodzi przez pętlę, aż do ponownego naciśnięcia przycisku ognia.

1. WŁĄCZNIK/WYŁĄCZNIK ZASILANIA

Użyj tego przełącznika, aby włączyć urządzenie. Użyj przełącznika ponownie, aby wyłączyć urządzenie. Po włączeniu urządzenia zaświeci się pomarańcza kontrolka wokół przycisku zasilania. Po włączeniu, brzęczyk wewnętrzny zadzwoni trzy razy, a następnie przekaźnik zabezpieczający wyjście zostanie włączony (usłyszysz kliknięcie, gdy to nastąpi), co oznacza, że wzmacniacz jest gotowy.

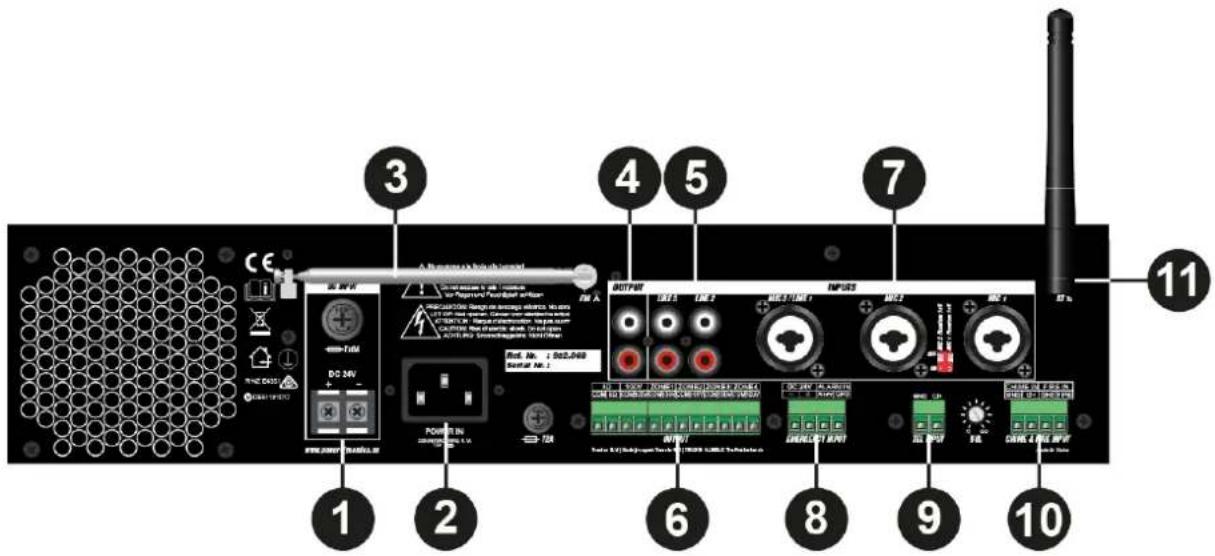

Opis Tylnego Panelu:

1. ZASILANIE DC

Główny zasilacz prądu stałego (24 V) musi być podłączony do tego złącza. Jest to wtyk zasilania w trybie gotowości, do którego można podłączyć akumulator 24 V. Uchwyt bezpiecznika z głównym bezpiecznikiem znajduje się na górze wejścia prądu stałego (instrukcje dotyczące wymiany bezpiecznika znajdują się w rozdziale "Wymiana bezpiecznika").

2. WLOT ZASILANIA AC

Główny zasilacz prądu zmiennego (230 \~ 240 V AC / 50 \~ 60 Hz) musi być wpięty do tego wejście prądu zmiennego. Uchwyt bezpiecznika

główny bezpiecznik znajduje się po prawej stronie gniazda zasilania prądem przemiennym (instrukcje dotyczące wymiany bezpiecznika można znaleźć w rozdziale "Wymiana bezpiecznika").

3. ANTENA FM

Aby korzystać z funkcji radia FM, należy wyciągnąć antenę, aby zapewnić najlepszy możliwy odbiór częstotliwości.

4. POŁĄCZENIA OUT (RCA)

Połączenia te można wykorzystać podczas rozbudowy systemu, dodając drugi wzmacniacz. Aby to zrobić, połącz wejście LINE2 lub LINE3 drugiego wzmacniacza za pomocą tego połączenia "OUT".

5. NIEZBALANSOWANE WEJŚCIA LINIOWE 2 I 3 (RCA)

Wejścia liniowe 2 i 3 wejścia RCA mogą zostać przekształcone w wejście liniowe stereo poprzez połączenie kanału z czerwonym, i lewego z białym.

6. POŁĄCZENIE WYJŚCIOWE (BLOK TERMINALNY)

Połączenia wyjściowe dla rozproszonych systemów audio o niskiej impedancji i stałym napięciu. Głośnik o niskiej impedancji i stałe wyjście o napięciu 100V współdzielą blok zacisków 4-PIN, dwa po lewej stronie można wykorzystać do podłączenia głośników o niskiej impedancji, dwa z prawej mogą być użyte do podłączenia głośników o wysokiej impedancji (napięcie stałe 100V). Wyjścia strefowe (1-4) są reprezentowane przez złącze 8-stykowe.

7. WEJŚCIA MIC3 / LINE1, MIC2 I MIC1

Kanały te wykorzystują złącza kombinowane, akceptując zarówno wtyki jack 6,3 mm jak i XLR. Gdy sygnał jest obecny na podłączonych mikrofonach / wejściach, obie formy wejść wyciszają wszystkie pozostałe kanały. Wejścia mikrofonowe 1 i 2 mogą być użyte do mikrofonów pojemnościowych. Przełączniki zasilania Phantom umożliwiają zasilanie Phantom napięcia 15 V, gdy podłączony jest mikrofon pojemnościowy. Przełącznik nr. 2 zasila zasilaniem phantom wejście mikrofonowe nr. 1, a przełącznik nr. 1 zasila zasilaniem phantom wejście mikrofonowe 2.

8. WEJŚCIE AWARYJNE

Wzmacniacz może być podłączony do dowolnego wyjściowego wzmacniacza stałego 100 V z pilotem DC 24 V używanym jako wejście awaryjne. Gdy DC 24V da sygnał, wzmacniacz przełączy się na wszystkie podłączone głośniki (wyjście stałego napięcia), aby wysłać sygnał awaryjny.

9. WEJŚCIE TEL

Wzmacniacz może być podłączony do dowolnego systemu telekomunikacyjnego za pomocą wejścia TEL, umożliwiając wysyłanie komunikatów przez słuchawkę. Jest to wejście liniowe z priorytetem. Niezrównoważone połączenia wejściowe należy wprowadzać na zaciskach "CH" (Hot lub Signal) i "GND" (uziemienie).

10. WEJŚCIA CHIME I FIRE

Wejścia Chime i Fire pozwalają na podłączenie dowolnego zewnętrznego źródła, takiego jak stacje wywoławcze, system matrycowy lub system alarmu przeciwpożarowego. Wejścia te mają pierwszeństwo przed innymi wejściami.

11. ANTENA BT

Podczas łączenia z BT i korzystania z niego, upewnij się, że antena BT jest ustawiona w pozycji pionowej, aby zapewnić najlepszy możliwy sygnał bezprzewodowy.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

	PDV120MP3	PDV240MP3	PDV360MP3
Ref. nr:	952.068	952.071	952.073
Output power RMS	120 Watt	240 Watt	360 Watt
Playback option	BT, FM Radio, SD & USD
Impedance	100 Volt / 8 Ohm
Frequency response	50Hz – 19kHz
Signal to noise ratio	>70dB
Power supply	230-240VAC, 50Hz, 0.7A	230-240VAC, 50Hz, 1.1A	230-240VAC, 50Hz, 1.5A
Weight	9kg	11kg	13kg
