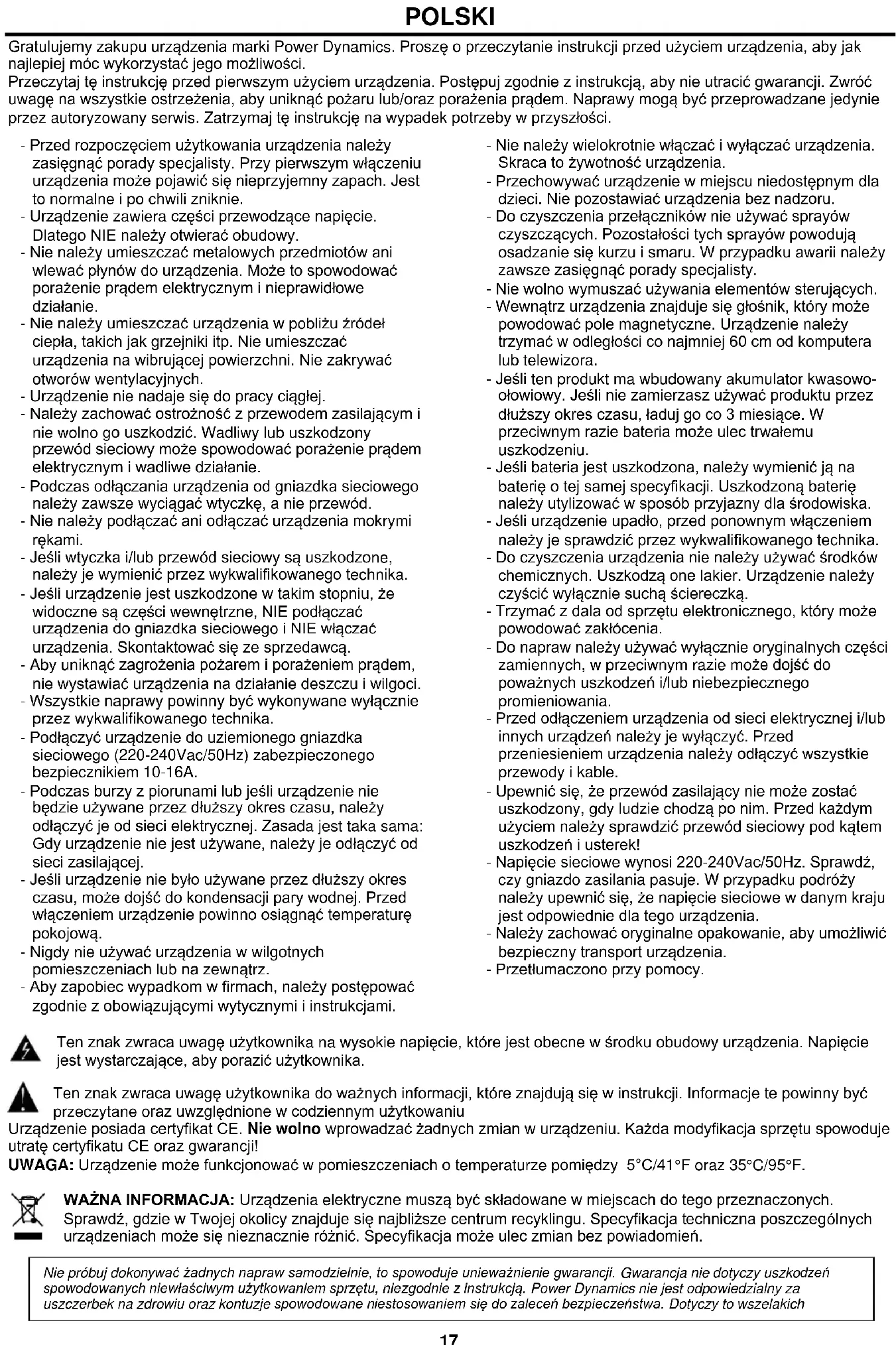

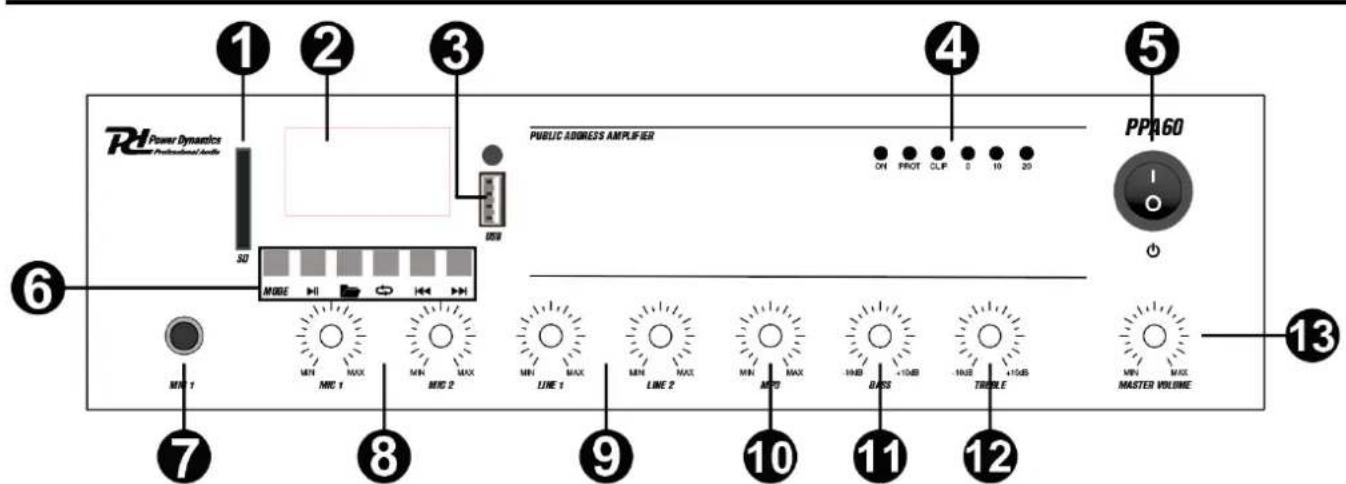

1. GNIAZDO KART PAMIĘCI SD: Służy do wkładania karty SD.

2. WYŚWIETLACZ: Wyświetlacz pokazuje wiele informacji, na przykład aktualny TRYB, czas, który upłynął itd.

3. USB: Możesz odtwarzać pliki dźwiękowe, podłączając urządzenie USB.

4. VU-METER: Wskazuje poziom wyjścia Master.

5. PRZYCISK ZASILANIA: Włącz lub wyłącz.

6. KLASTER PRZYCISKÓW:

Przycisk mode - Naciśnij, aby zmienić tryby między odtwarzaniem pamięci SD, USB, MP3 i BT. Przycisk play/pause - Rozpoczyna lub wstrzymuje grę. Przycisk folderu - Naciśnij ten przycisk, aby przejść do wyboru folderu. Przycisk powtórzyć - Naciśnij przycisk powtarzania raz, aby ciągle powtarzać WSZYSTKIE ścieżki, naciśnij ponownie przycisk powtarzania, aby powtórzyć tylko bieżącą ścieżkę. Poprzedni utwór - Krótkie naciśnięcie przycisku poprzedniej ścieżki powoduje przejście do tyłu utworów. Następny utwór - Naciśnięcie przycisku następnej ścieżki powoduje krótkie przejście do przodu przez utwory.

7. WEJŚCIE MIC 1: Podłącz mikrofon do gniazda wejściowego 6,3 mm.

8. STEROWANIE POZIOMEM MIKROFON: Dostosuj głośność kanału MIC 1 i MIC 2.

9. STEROWANIE POZIOMEM LINE: Dostosuj głośność kanału LINE 1 i LINE 2.

10. STEROWANIE POZIOMEM MP3: Dostosuj głośność kanału MP3.

11. NISKIE TONY: Dostosuj niskie częstotliwości odpowiedniego kanału.

12. WYSOKIE TONY: Dostosuj wysokie częstotliwości odpowiedniego kanału.

13. POKRĘTŁO GŁOŚNOŚCI: To pokrętło kontroluje głośność ogólną.19

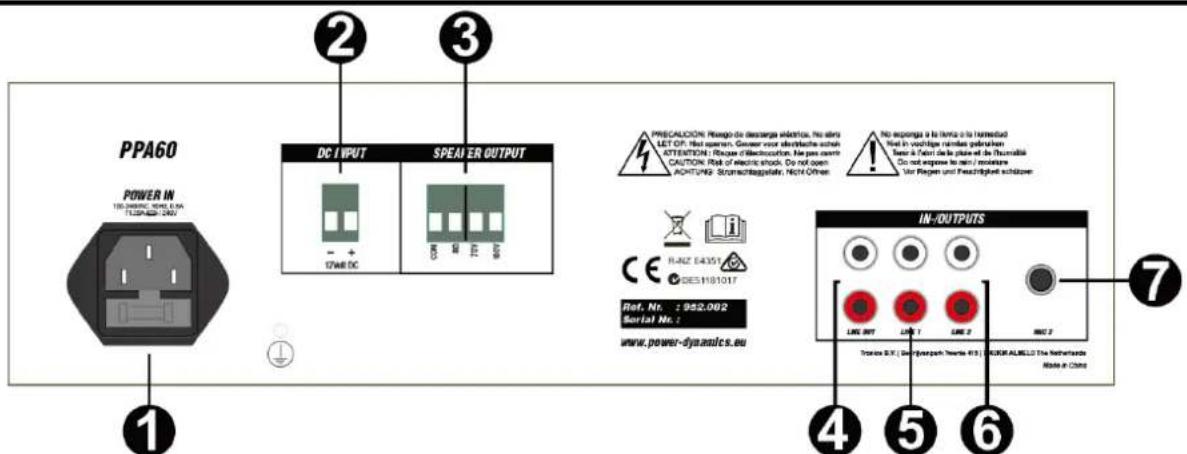

1. AC IN I UCHWYT BEZPIECZNIKA: Gniazdo do podłączenia dostarczonego przewodu zasilającego Aby uzyskać instrukcje

dotyczące zmiany bezpiecznika patrz „WYMIANA BEZPIECZNIKA”.

2. WEJŚCIE 12 V DC: Przy podłączaniu do zacisku 12V DC należy zwrócić uwagę na biegunowość "+/-".

3. ZACISK GŁOŚNIKOWY: Te 3 zaciski pozwalają na podłączenie głośników.

4. WYJŚCIE RCA LINIA: Złącze RCA dla wyjścia sygnału liniowego.

5. WEJŚCIE RCA LINIA 1: Złącze RCA dla wejścia sygnału liniowego.

6. WEJŚCIE RCA LINIA 2: Złącze RCA dla wejścia sygnału liniowego.

7. WEJŚCIE MIC 2: Podłącz mikrofon do gniazda wejściowego 6,3 mm.

POŁACZENIE ZA POMOCĄ BT

1. Uruchom funkcję BT na urządzeniu, z którego chcesz odtwarzać muzykę (telefon/tablet itp.). Jeśli

nie wiesz jak to zrobić, zajrzyj do instrukcji obsługi dołączonej przez producenta.

2. Naciśnij przycisk "MODE", oraz wybierz funkcję BT.

3. Odśwież listę wyszukanych urządzeń BT oraz wybierz “PPA-AMPLIFIER”, aby

sparowaćurządzenia. Jeśli wymagane jest hasło, wprowadź "0000". Uwaga! Maksymalny zasięg pracy bezprzewodowej wynosi ok 10m (w otwartej przestrzeni).

SYSTEM RADIOWĘZŁOWY 100V

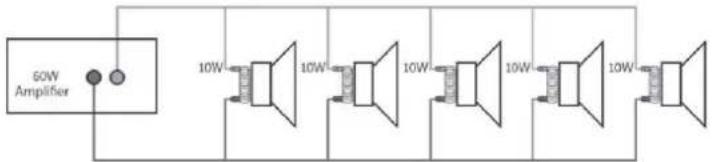

Dla systemów radiowęzłowych 100V, należy podłączyć pierwszy głośnik do wzmacniacza przy użyciu kabla z podwójną izolacją oraz możliwością utrzymania odpowiedniej mocy wychodzącej ze wzmacniacza. Podłącz wyjście 100V na wzmacniaczu z plusem (+) na głośniku oraz wyjście COM z minusem (-). Podłącz kolejne głośniki równolegle - tak, aby (+) były złączone ze sobą, oraz (-) były złączone ze sobą. W razie problemów z poprawnym podłączeniem, spójrz na poniższy obrazek. System 100V może obsłużyć wiele głośników połączonych ze sobą jednocześnie. To, ile głośników można podłączyć jednocześnie determinuje moc wyjściowa wzmacniacza. W większości zastosowań uznaje się, że należy podłączać tyle głośników, aby ich sumaryczna moc nie przekraczała 90% mocy wyjściowej wzmacniacza. Złącza 100V na głośniku są połączone z transformatorem. W niektórych przypadkach transformator umożliwia wybór mocy, z jaką pracuje głośnik. Ułatwia to osiągnięcie odpowiedniej mocy lub dogodny wybór liczby głośników.

Zaciski te oferują wyjście niskonapięciowe 8Ω. Dostępne są także wyjścia komercyjne 70V/100V. Zwróć uwagę na to, że jeden przewód powinien być podłączony do złącza COM, a drugi do wybranej impedancji lub napięcia. UWAGA: Nie można mieszać kombinacji używania wyjść głośnikowych! Dostępne są różne typy połączeń. Sekcja o niskiej impedancji (8Ω) jest przeznaczona do podłączenia niewielkiej liczby głośników do wzmacniacz. Połączenia 70V/100V są przeznaczone do użycia większej liczby głośników. Aby móc pracować w trybie 70/100V, głośnik musi być wyposażony w specjalny transformator. Maksymalna liczba głośników podłączonych do wzmacniacza jest uzależniona od ich mocy. Moc sumaryczna głośników nie może przekraczać maksymalnej mocy RMS. W innym przypadku można spowodować trwałe uszkodzenie wzmacniacza!20
