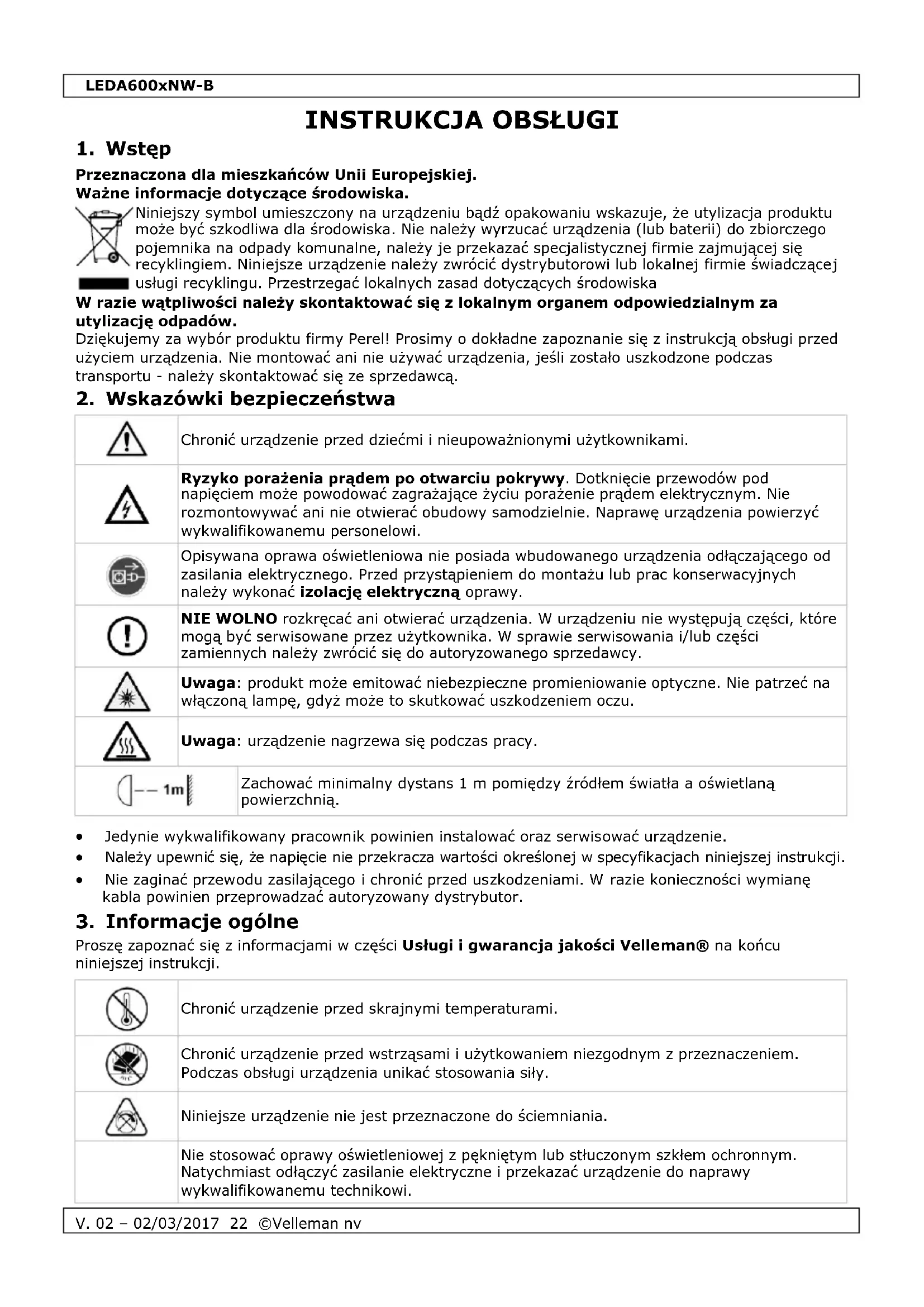

INSTRUKCJA OBSŁUGI LEDA6003NWB Perel

ZEWNĘTRZNY REFLEKTOR LED

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska. Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów. Dziękujemy za wybór produktu firmy Perel! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Chronić urządzenie przed dziećmi i nieupoważnionymi użytkownikami.

Ryzyko porażenia prądem po otwarciu pokrywy. Dotknięcie przewodów pod napięciem może powodować zagrażające życiu porażenie prądem elektrycznym. Nie rozmontowywać ani nie otwierać obudowy samodzielnie. Naprawę urządzenia powierzyć wykwalifikowanemu personelowi.

Opisywana oprawa oświetleniowa nie posiada wbudowanego urządzenia odłączającego od zasilania elektrycznego. Przed przystąpieniem do montażu lub prac konserwacyjnych należy wykonać izolację elektryczną oprawy.

NIE WOLNO rozkręcać ani otwierać urządzenia. W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.

Uwaga: produkt może emitować niebezpieczne promieniowanie optyczne. Nie patrzeć na włączoną lampę, gdyż może to skutkować uszkodzeniem oczu.

Uwaga: urządzenie nagrzewa się podczas pracy.

Zachować minimalny dystans 1 m pomiędzy źródłem światła a oświetlaną powierzchnią.

Jedynie wykwalifikowany pracownik powinien instalować oraz serwisować urządzenie. Należy upewnić się, że napięcie nie przekracza wartości określonej w specyfikacjach niniejszej instrukcji. Nie zaginać przewodu zasilającego i chronić przed uszkodzeniami. W razie konieczności wymianę kabla powinien przeprowadzać autoryzowany dystrybutor.

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

Chronić urządzenie przed skrajnymi temperaturami.

Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać stosowania siły.

Niniejsze urządzenie nie jest przeznaczone do ściemniania.

Nie stosować oprawy oświetleniowej z pękniętym lub stłuczonym szkłem ochronnym. Natychmiast odłączyć zasilanie elektryczne i przekazać urządzenie do naprawy wykwalifikowanemu technikowi.LEDA600xNW-B

V. 02 – 02/03/2017 23 ©Velleman nv

Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami. Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji. Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Jakiekolwiek użytkowanie niezgodnie z przeznaczeniem może prowadzić do zwarcia, poparzeń, porażenia prądem, wybuchu lampy, wypadku itd. Używanie urządzenia niezgodnie z przeznaczeniem spowoduje unieważnienie gwarancji. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia ani problemy. Podczas transportu należy stosować oryginalne opakowanie. Zachować niniejszą instrukcję na przyszłość.

wersja ekonomiczna smukła konstrukcja regulowany uchwyt dostosowany do użytku na zewnątrz: IP65

Konstrukcja nośna (na której mocowane jest urządzenie) musi utrzymać przez godzinę bez odkształcania obciążenie 4 razy większe niż masa urządzenia. Podczas montażu, zdejmowania lub serwisowania nigdy nie stawać bezpośrednio pod urządzeniem. Raz do roku oraz przed przekazaniem do serwisu urządzenie powinien sprawdzić wykwalifikowany technik. Montaż na wysokości wymaga doświadczenia: konieczne jest obliczenie wartości granicznych obciążenia oraz wybór materiału do montażu. Należy regularnie kontrolować materiał i urządzenie. Nie próbować samodzielnie montować urządzenia w przypadku braku wskazanych kwalifikacji, gdyż nieprawidłowy montaż może spowodować obrażenia ciała. Niniejsze urządzenie nie jest przeznaczone do ściemniania.

Należy pozostawić odstęp przynajmniej 20 cm od góry i 30 cm po obydwu stronach. Zachować minimalny dystans 1 m pomiędzy źródłem światła a oświetlaną powierzchnią.

5.3 Wybór odpowiedniej lokalizacji

Obszar wykrywania można ustawić w zależności od potrzeb: obrócić urządzenie w lewo lub w prawo, skierować w górę lub w dół. Należy pamiętać, że czujnik jest bardziej czuły na obiekty przemieszczające się w poprzek obszaru wykrywania niż na obiekty poruszające się prosto w jego kierunku. Jest to bardzo ważne dla doboru miejsca montażu. Aby zapewnić wodoszczelność reflektora, unikać montażu w pozycji odwróconej (dołem do góry). Reflektor należy przymocować do stabilnej ściany zewnętrznej wykonanej z niepalnego materiału na wysokości ok. 0,5-3,0 m nad ziemią pod kątem ± 60°, najlepiej pod okapem, chroniącym urządzenie przed wpływem warunków atmosferycznych i bezpośrednim nasłonecznieniem. Nie blokować przedniej części okna wykrywania oraz upewnić się, że na obszarze wykrywania nie znajdują się żadne ruchome obiekty. Nie montować urządzenia w pobliżu klimatyzatorów, grzejników itd.LEDA600xNW-B

1. Opisywana oprawa oświetleniowa nie posiada wbudowanego urządzenia odłączającego od zasilania

elektrycznego. Przed przystąpieniem do montażu lub prac konserwacyjnych należy wykonać izolację elektryczną oprawy.

2. W celu wyznaczenia położenia otworów montażowych użyć uchwytu montażowego [5].

3. Wywiercić otwory i zamocować wspornik, używając wkrętów i kołków.

4. Podłączyć kabel zasilający do zacisku śrubowego. Upewnić się, że kable nie są naprężone;

pozostawić wystarczający luz.

N = neutralny, niebieski E = uziemienie, żółty/zielony L = pod napięciem, brązowy

Uwaga: uszkodzony przewód zasilający musi być wymieniony przez producenta, przedstawiciela serwisu producenta lub osobę o podobnych kwalifikacjach, aby uniknąć zagrożenia.

5. Aby skierować lampę w wybranym kierunku: poluzować zawiasy śrubokrętem.

6. Nachylić lampę pod wybranym kątem i dokręcić zawiasy.

6. Czyszczenie i konserwacja

Opisywana oprawa oświetleniowa nie posiada wbudowanego urządzenia odłączającego od zasilania elektrycznego. Przed przystąpieniem do montażu lub prac konserwacyjnych należy wykonać izolację elektryczną oprawy. Należy upewnić się, że wszystkie śruby są dokręcone i bez śladów korozji. Obudowa, elementy zewnętrzne, wsporniki montażowe oraz miejsce montażu (np. sufit, podwieszenie, belka kratowa) nie powinny być odkształcane, zmieniane lub poddawane modyfikacjom, np. poprzez wiercenie dodatkowych otworów we wspornikach montażowych, zmianę lokalizacji połączeń... Kabel zasilający nie może wykazywać śladów uszkodzenia. Konserwację urządzenia powinien przeprowadzić wykwalifikowany technik. Jeśli osłona jest uszkodzona, należy bezzwłocznie odłączyć lampę od sieci zasilającej. Natychmiast przekazać urządzenie do naprawy wykwalifikowanemu technikowi. Nie stosować oprawy oświetleniowej z pękniętym lub stłuczonym szkłem ochronnym. Co jakiś czas przetrzeć urządzenie wilgotną niestrzępiącą się ściereczką. Nie stosować alkoholu ani rozpuszczalników. W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W celu uzyskania części zamiennych należy skontaktować się ze sprzedawcą.

7. Specyfikacja techniczna

LEDA6001NW-B LEDA6002NW-B kolor korpusu czarny dane elektryczne

moduł zasilania LED 15 diod LED SMD 2835 28 diod LED SMD 2835 całkowita moc znamionowa 10 W 20 W regulator napięcia znamionowego 220-240 V~ współczynnik mocy > 0.5 zużycie energii 10 kWh/1000 h 20 kWh/1000 hLEDA600xNW-B

V. 02 – 02/03/2017 25 ©Velleman nv

dane techniczne światła

kolor neutralny biały temperatura barwowa 4000 K kąt padania wiązki światła 120° strumień świetlny 800 lm 1600 lm współczynnik oddawania barw > 70 czas uruchomienia < 0,5 s czas nagrzewania (60 %) < 1 s żywotność

trwałość znamionowa 25 000 h liczba cykli przełączania

wymiary (szer. x wys. x gł.) 116 x 94 x 30 mm 145 x 119 x 32 mm waga 300 g 410 g długość kabla ± 50 cm

LEDA6003NW-B LEDA6005NW-B kolor korpusu czarny dane elektryczne

całkowita moc znamionowa 30 W 50 W regulator napięcia znamionowego 220-240 V~ współczynnik mocy > 0.9 zużycie energii 30 kWh/1000 h 50 kWh/1000 h dane techniczne światła

kolor neutralny biały temperatura barwowa 4000 K kąt padania wiązki światła 120° strumień świetlny 2400 lm 3500 lm współczynnik oddawania barw > 70 czas uruchomienia < 0,5 s czas nagrzewania (60 %) < 1 s żywotność

trwałość znamionowa 25 000 h liczba cykli przełączania

wymiary (szer. x wys. x gł.) 179 x 146 x 33 mm 208 x 178 x 37 mm waga 650 g 1250 g długość kabla ± 50 cm

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.perel.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejszej pisemnej zgody właściciela praw autorskich.LEDA600xNW-B

• Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).Velleman ® usługi i gwarancja jakości Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach. Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji). Ogólne Warunki dotyczące gwarancji:

• Wszystkie produkty konsumenckie podlegają 24-m iesięc znej gwaranc ji na wady produkcyjne i materiałowe od daty zakupu.

• W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić z uwzględnieniem poniższych warunków: - zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy - wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

• Produkt nie podlega naprawie gwarancyjnej: - gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności; - gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych; - produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie (ładowalne, nieładowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista); - usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.; - usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta; - szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy; - Szkody wynikające ze źle zabezpieczonej wysyłki produktu; - Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

• Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

• Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

• W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji. Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).
