LEDA6003NWB - Iluminación Perel - Manual de uso y guía de instrucciones gratis

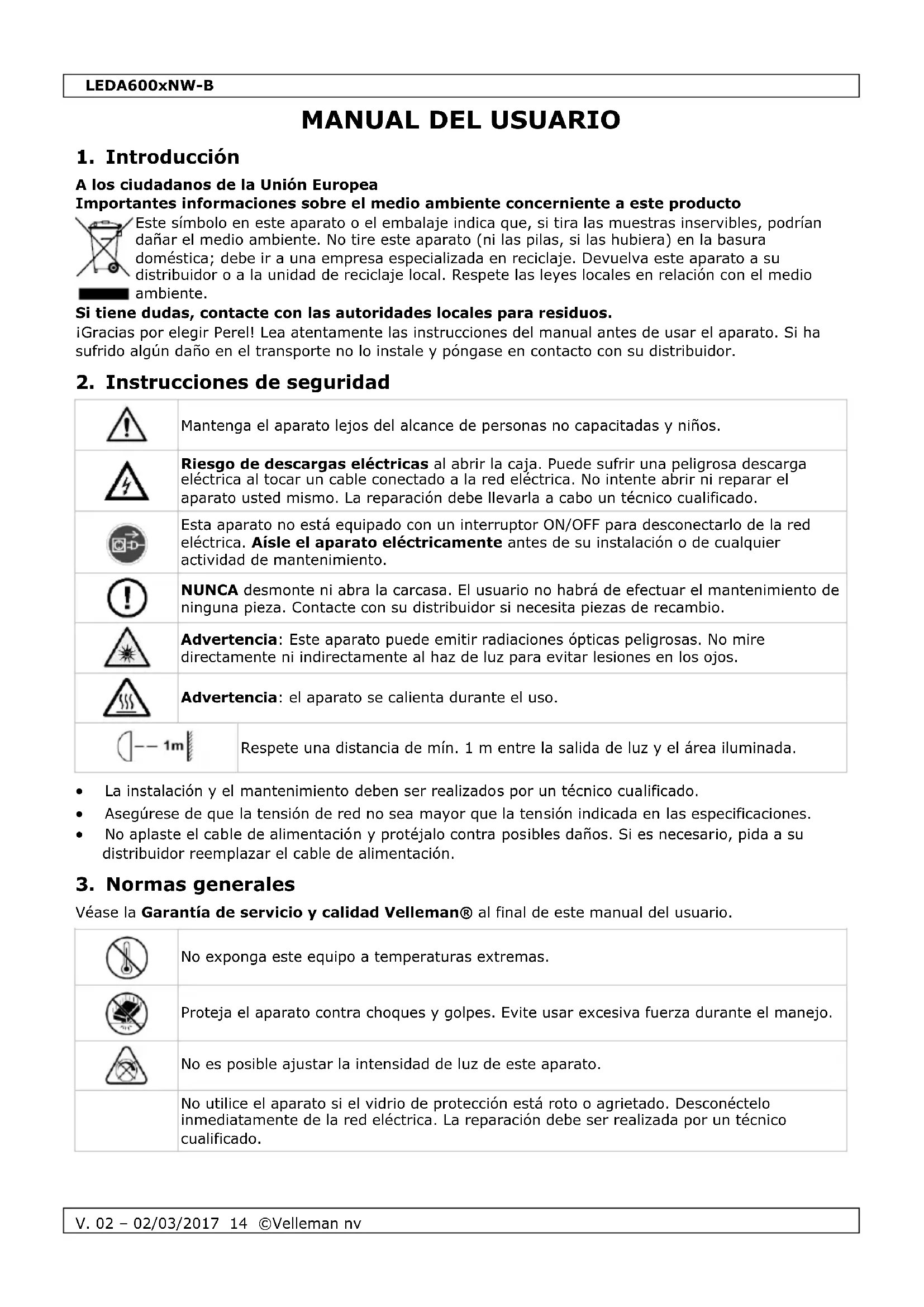

MANUAL DE USUARIO LEDA6003NWB Perel

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente. Si tiene dudas, contacte con las autoridades locales para residuos. ¡Gracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Mantenga el aparato lejos del alcance de personas no capacitadas y niños.

Riesgo de descargas eléctricas al abrir la caja. Puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica. No intente abrir ni reparar el aparato usted mismo. La reparación debe llevarla a cabo un técnico cualificado.

Esta aparato no está equipado con un interruptor ON/OFF para desconectarlo de la red eléctrica. Aísle el aparato eléctricamente antes de su instalación o de cualquier actividad de mantenimiento.

NUNCA desmonte ni abra la carcasa. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

Advertencia: Este aparato puede emitir radiaciones ópticas peligrosas. No mire directamente ni indirectamente al haz de luz para evitar lesiones en los ojos.

Advertencia: el aparato se calienta durante el uso.

Respete una distancia de mín. 1 m entre la salida de luz y el área iluminada.

La instalación y el mantenimiento deben ser realizados por un técnico cualificado. Asegúrese de que la tensión de red no sea mayor que la tensión indicada en las especificaciones. No aplaste el cable de alimentación y protéjalo contra posibles daños. Si es necesario, pida a su distribuidor reemplazar el cable de alimentación.

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

No exponga este equipo a temperaturas extremas.

Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante el manejo.

No es posible ajustar la intensidad de luz de este aparato.

No utilice el aparato si el vidrio de protección está roto o agrietado. Desconéctelo inmediatamente de la red eléctrica. La reparación debe ser realizada por un técnico cualificado.LEDA600xNW-B

V. 02 – 02/03/2017 15 ©Velleman nv

Familiarícese con el funcionamiento del aparato antes de utilizarlo. Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía. Utilice sólo el aparato para las aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, etc. Su uso incorrecto anula la garantía completamente. Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes. Transporte el aparato en su embalaje original. Guarde este manual del usuario para cuando necesite consultarlo.

versión económica pequeño soporte de montaje regulable apto para el uso en exteriores: IP65

El soporte donde irá el aparato, debe ser capaz de sostener 4 veces el peso de éste durante una hora, sin que se produzca una deformación de dicho soporte. Evite ponerse debajo del aparato durante el montaje, la limpieza, etc. Un técnico especializado debe revisar el aparato antes de la puesta en marcha. Después, debe revisarlo una vez al año. La instalación de este aparato exige una sólida experiencia práctica: debe poder calcular la carga máx. del soporte, debe conocer los materiales necesarios para la instalación, etc. De vez en cuando, una verificación de la estructura y del aparato mismo debe ser llevada a cabo por un técnico especializado. No intente instalar este aparato si no tiene las cualificaciones requeridas; una instalación incorrecta puede causar lesiones. No es posible ajustar la intensidad de luz de este aparato.

Mantenga una distancia de mín. 20 cm de la parte superior y de mín. 30 cm de ambos laterales. Respete una distancia de mín. 1 m entre la salida de luz y el área iluminada.

5.3 Seleccione un lugar adecuado

Es posible ajustar le rango de detección según sus necesidades: gire el aparato hacia la izquierda, hacia la derecha, hacia arriba o hacia abajo. El detector es mucho más sensible a objetos que atraviesan la zona de detección de manera paralela al detector que a objetos que se acercan en línea recta. Esto es una consideración muy importante seleccionando un lugar de montaje. No instale el proyector al revés para asegurar la impermeabilidad. Fije este aparato a una pared estable ininflamable (0.5-3.0 m) y en un ángulo de ± 60°, preferentemente debajo de un alero donde no esté expuesto a la lluvia ni la luz solar directa. No bloquee la pantalla de detección y asegúrese de que no pueda detectar continuamente objetos móviles. No instale el aparato cerca de aparatos que ajustan la temperatura, como acondicionadores o aparatos de calefacción.LEDA600xNW-B

V. 02 – 02/03/2017 16 ©Velleman nv

5.4 Montar el proyector

1. Esta aparato no está equipado con un interruptor ON/OFF para desconectarlo de la red eléctrica.

Aísle el aparato eléctricamente antes de su instalación o de cualquier actividad de mantenimiento.

2. Utilice el soporte para determinar el lugar de los agujeros de montaje.

3. Taladre los orificios e fije el soporte con los tornillos y tacos.

4. Conecte el cable de alimentación a la clema. Asegúrese de que el cable no esté demasiado tenso.

Déjelo bastante suelto

Advertencia: Un cable de alimentación dañado debe ser reemplazado por el distribuidor, un técnico u otra persona cualificada para evitar cualquier peligro.

5. Para instalar el proyector en la posición deseada: Suelte las bisagras con un destornillador.

6. Ponga el proyector en la posición deseada y vuelva a apretar las bisagras.

6. Limpieza y mantenimiento

Esta aparato no está equipado con un interruptor ON/OFF para desconectarlo de la red eléctrica. Aísle el aparato eléctricamente antes de su instalación o de cualquier actividad de mantenimiento. Apriete bien las tuercas y los tornillos y verifique que no hay señales de oxidación. No modifique la caja, los soportes y las ópticas p.ej. no taladre agujeros adicionales en un soporte o no modifique las conexiones, etc. No dañe los cables de alimentación. Contacte con un técnico especializado para instalar el aparato. El mantenimiento debe ser realizado por un técnico cualificado. Si el vidrio de protección está dañado, desconecte el aparato inmediatamente de la red eléctrica. La reparación la debe efectuar un técnico cualificado. No utilice el aparato si el vidrio de protección está roto o agrietado. Limpie el aparato regularmente con un paño húmedo sin pelusas. No utilice alcohol ni disolventes. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

LEDA6001NW-B LEDA6002NW-B color de la carcasa negro datos eléctricos

potencia (módulo LED) 15x LED SMD 2835 28x LED SMD 2835 potencia nominal total 10 W 20 W tensión nominal (driver) 220-240 V~ factor de potencia > 0.5 consumo de energía 10 kWh/1000 h 20 kWh/1000 h datos técnicos

índice de reproducción cromática (Ra) > 70 tiempo de arranque < 0.5 s tiempo de calentamiento (60

< 1 s duración de vida

duración de vida nominal 25 000 h número de ciclos de conmutación

LEDA6003NW-B LEDA6005NW-B color de la carcasa negro datos eléctricos

potencia (módulo LED) 42x LED SMD 2835 56x LED SMD 2835 potencia nominal total 30 W 50 W tensión nominal (driver) 220-240 V~ factor de potencia > 0.9 consumo de energía 30 kWh/1000 h 50 kWh/1000 h datos técnicos

color blanco neutro temperatura del color 4000 K ángulo del haz 120° flujo luminoso 2400 lm 3500 lm índice de reproducción cromática (Ra) > 70 tiempo de arranque < 0.5 s tiempo de calentamiento (60

< 1 s duración de vida

duración de vida nominal 25 000 h número de ciclos de conmutación

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.perel.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.LEDA600xNW-B

Garantía de servicio y calidad Velleman® Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía). Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega. Por consiguiente, están excluidos entre otras cosas: - todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias; - partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada); - defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.; - defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante; - daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional); - daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario; - daños causados por una protección insuficiente al transportar el aparato. - daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®; - se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

• Cualquier gesto comercial no disminuye estos derechos. La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
