INSTRUKCJA OBSŁUGI P5729B Emos

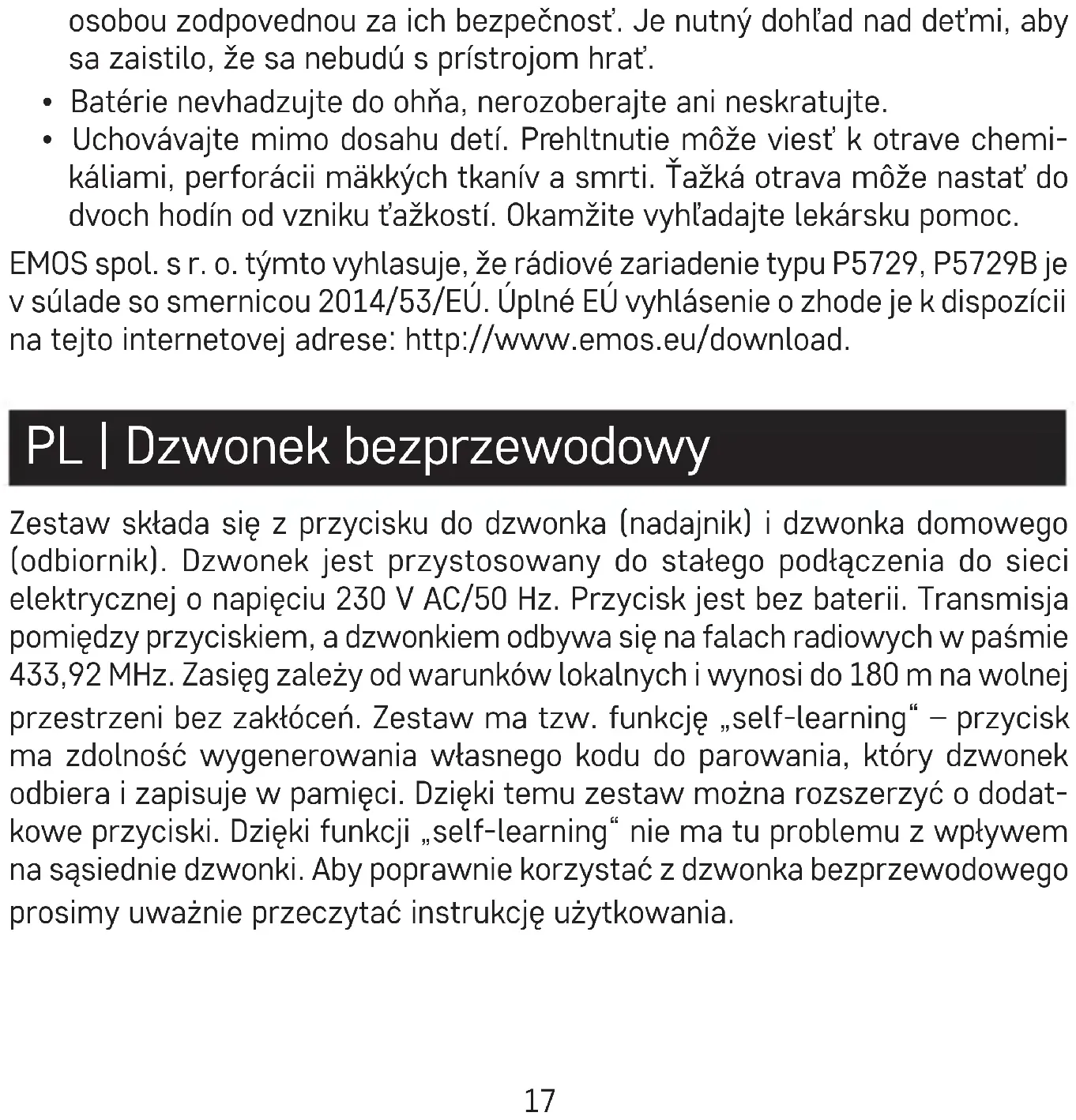

• Uchovávajte mimo dosahu detí. Prehltnutie môže viesť k otrave chemi- káliami, perforácii mäkkých tkanív a smrti. Ťažká otrava môže nastať do dvoch hodín od vzniku ťažkostí. Okamžite vyhľadajte lekársku pomoc. EMOS spol. s r. o. týmto vyhlasuje, že rádiové zariadenie typu P5729, P5729B je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: http://www.emos.eu/download. PL | Dzwonek bezprzewodowy Zestaw składa się z przycisku do dzwonka (nadajnik) i dzwonka domowego (odbiornik). Dzwonek jest przystosowany do stałego podłączenia do sieci elektrycznej o napięciu 230 V AC/50 Hz. Przycisk jest bez baterii. Transmisja pomiędzy przyciskiem, a dzwonkiem odbywa się na falach radiowych w paśmie 433,92 MHz. Zasięg zależy od warunków lokalnych i wynosi do 180 m na wolnej przestrzeni bez zakłóceń. Zestaw ma tzw. funkcję „self-learning“ – przycisk ma zdolność wygenerowania własnego kodu do parowania, który dzwonek odbiera i zapisuje w pamięci. Dzięki temu zestaw można rozszerzyć o dodat- kowe przyciski. Dzięki funkcji „self-learning“ nie ma tu problemu z wpływem na sąsiednie dzwonki. Aby poprawnie korzystać z dzwonka bezprzewodowego prosimy uważnie przeczytać instrukcję użytkowania.18 Specykacja Zasięg nadawania: do 180 m na wolnej przestrzeni (w przestrzeni wypeł- nionej różnymi przedmiotami może spaść nawet do jednej piątej tej odległości) Częstotliwość transmisji: 433,92 MHz, 10 mW ERP maks. Przycisk wodoodporny; stopień ochrony IP44 Parowanie dzwonka z przyciskami: funkcja „self-learning“ Możliwości parowania: maksymalnie 6 przycisków (dodatkowy przycisk P5729T) Liczba melodyjek: 36 Zasilanie dzwonka: 230 V AC/50 Hz Zasilanie przycisku: bez baterii Część kompletu: dwustronna taśma klejąca Opis dzwonka (patrz rys. 1) 1 – dioda LED dzwonka 2 – głośnik 3 – przycisk do parowania/ustawienia głośności 4 – przycisk do zmiany melodyjki Opis przycisku (patrz rys. 2) 1 – dioda LED w przycisku 2 – przycisk dzwonienia 3 – otwory do otwierania pojemnika baterii (od tyłu) 4 – otwory do przymocowania do ściany Parowanie przycisku z dzwonkiem

1. Dzwonek włączamy do gniazdka 230 V AC/50 Hz.

2. Potem w dzwonku naciskamy dłużej przycisk do parowani (przez

3. Zaświeci się dioda LED w dzwonku i zwalniamy przycisk

Dzwonek przejdzie do trybu „self-learning“, który trwa 25 sekund. W tym czasie naciskamy przycisk dzwonienia, dzwonek zadzwoni, przycisk jest sparowany z dzwonkiem. Automatycznie kończy się tryb self-lerning.

4. Aby sparować więcej przycisków powtarzamy dla każdego przycisku

procedurę od punktu 1. Uwaga: dzwonek jest wyposażony w wewnętrzną pamięć, do której są zapisy- wane kody aktualnie sparowanych przycisków. Przy wyłączeniu dostawy energii elektrycznej nie ma więc potrzeby ponownego parowania. Kasowanie pamięci sparowanych przycisków W dzwonku naciskamy dłużej przycisk do parowania . Dzwonek włączamy do gniazdka. Po około 5 sekundach zaświeci się dioda LED w dzwonku, zwalniamy przycisk , LED gaśnie. Następuje skasowanie pamięci wszystkich sparowanych przycisków. Wybór odtwarzanej melodyjki

1. W dzwonku naciskamy kolejno przycisk zmiany melodyjki albo .

2. Każde naciśnięcie przycisku wybiera inną melodyjkę, ustawiona zostanie

ta melodyjka, która była odtwarzana, jako ostatnia. Ustawienie głośności dzwonienia Można ustawić 4 poziomy głośności. W dzwonku naciskamy kolejno przycisk . Każde naciśnięcie przycisk zmienia poziom głośności. Instalacja przycisku dzwonka (nadajnika)

1. Najpierw wykonujemy sparowanie przycisku z dzwonkiem.20

2. Przed montażem sprawdzamy, czy w wybranym miejscu ten zestaw

będzie niezawodnie działać.

3. Za pomocą wkrętaka i korzystając z otworu w dolnej części przycisku

usuwamy tylną część obudowy.

4. Tylną część obudowy przymocowujemy do ściany dwustronną taśmą

klejącą (z kompletu) albo dwoma wkrętami, patrz Opis przycisku. Chociaż przycisk jest odporny na wpływ warunków atmosferycznych, to jednak dobrze jest go umieścić tak, aby był osłonięty i chroniony, na przykład w odpowiedniej wnęce.

5. Przycisk montujemy z powrotem.

6. Naciskając przycisk uruchamiamy dzwonienie. Towarzyszy temu świece-

nie diody sygnalizacyjnej LED, która wskazuje, że przycisk nadał sygnał radiowy. Dzwonek odtwarza wybraną melodyjkę. Uwaga: Przycisk dzwonkowy (nadajnik) można bez problemu umieszczać na ścianie drewnianej albo murowanej. Nie należy jednak umieszczać przycisku na przedmiotach metalowych albo materiałach, które zawierają metale, na przykład na konstrukcji okien i drzwi, które zawierają metalowe ramy. Wtedy nadajnik może przestać poprawnie działać. Instalacja dzwonka (odbiornika)

1. Dzwonek jest przeznaczony wyłącznie do użytku wewnątrz pomieszczenia.

2. Przy pracy musi być włączony do gniazdka elektrycznego 230 V AC/50 Hz

tak, aby koło niego było wolne miejsce i żeby był zawsze dostępny.

3. Zasięg transmisji (maks. 180 m) jest uzależniony od warunków lokalnych,

na przykład ilości ścian, przez które sygnał musi przejść, metalowych ościeżnic drzwi i innych elementów, które wpływają na transmisję sygnału radiowego (obecność innych urządzeń radiowych, pracujących na zbliżonej21 częstotliwości, jak na przykład termometry bezprzewodowe, sterowniki do bram itp.). Zasięg transmisji pod wpływem tych czynników może ulec gwałtownemu zmniejszeniu. Rozwiązywanie problemów Dzwonek nie dzwoni:

• Dzwonek może się znajdować poza zasięgiem nadajnika.

• Trzeba zmienić położenie przycisku do dzwonka w stosunku do dzwonka domowego; zasięg może być też zależny od miejscowych warunków.

• W dzwonku domowym brak zasilania.

• Sprawdzamy, czy dzwonek domowy jest poprawnie włączony do gniazdka sieciowego, czy nie jest wyłączone zasilanie, ewentualnie zabezpieczenie albo bezpiecznik w danym obwodzie. Konserwacja i czyszczenie Bezprzewodowy cyfrowy dzwonek domowy jest delikatnym urządzeniem elektro- nicznym i dlatego należy w stosunku do niego przestrzegać następujących zasad:

• Dzwonek domowy (odbiornik) jest przeznaczony do umieszczenia w suchym pomieszczeniu wewnętrznym.

• Dzwonek musi być umieszczony w dobrze dostępnym miejscu, aby można było łatwo z nim operować i ewentualnie go wyłączyć.

• Od czasu do czasu sprawdź działanie przycisku dzwonka.

• Nie należy narażać przycisku i dzwonka na nadmierne wstrząsy i uderzenia.

• Nie należy narażać przycisku i dzwonka na nadmierną temperaturę i bez- pośrednie działanie promieniowania słonecznego albo wilgoci.

• Do czyszczenia stosujemy delikatną, lekko zwilżoną ściereczkę z odrobiną płynu do mycia, nie korzystamy z agresywnych środków do czyszczenia albo z rozpuszczalników.22

• To urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci), którym brak predyspozycji zycznych, umysłowych albo mentalnych oraz brak wiedzy albo doświadczenia uniemożliwia bezpieczne korzystanie z tego wyrobu, jeżeli nie jest nad nimi sprawowany nadzór albo, jeżeli nie zostały poinstruowane, co do zasad korzystania z tego produktu przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Konieczne jest zapewnienie takiej opieki nad dziećmi, żeby nie mogły się bawić tym wyrobem.

• Nie wrzucać baterii do ognia, nie demontować ani nie powodować zwarcia.
