MANUAL DE USUARIO P5729B Emos

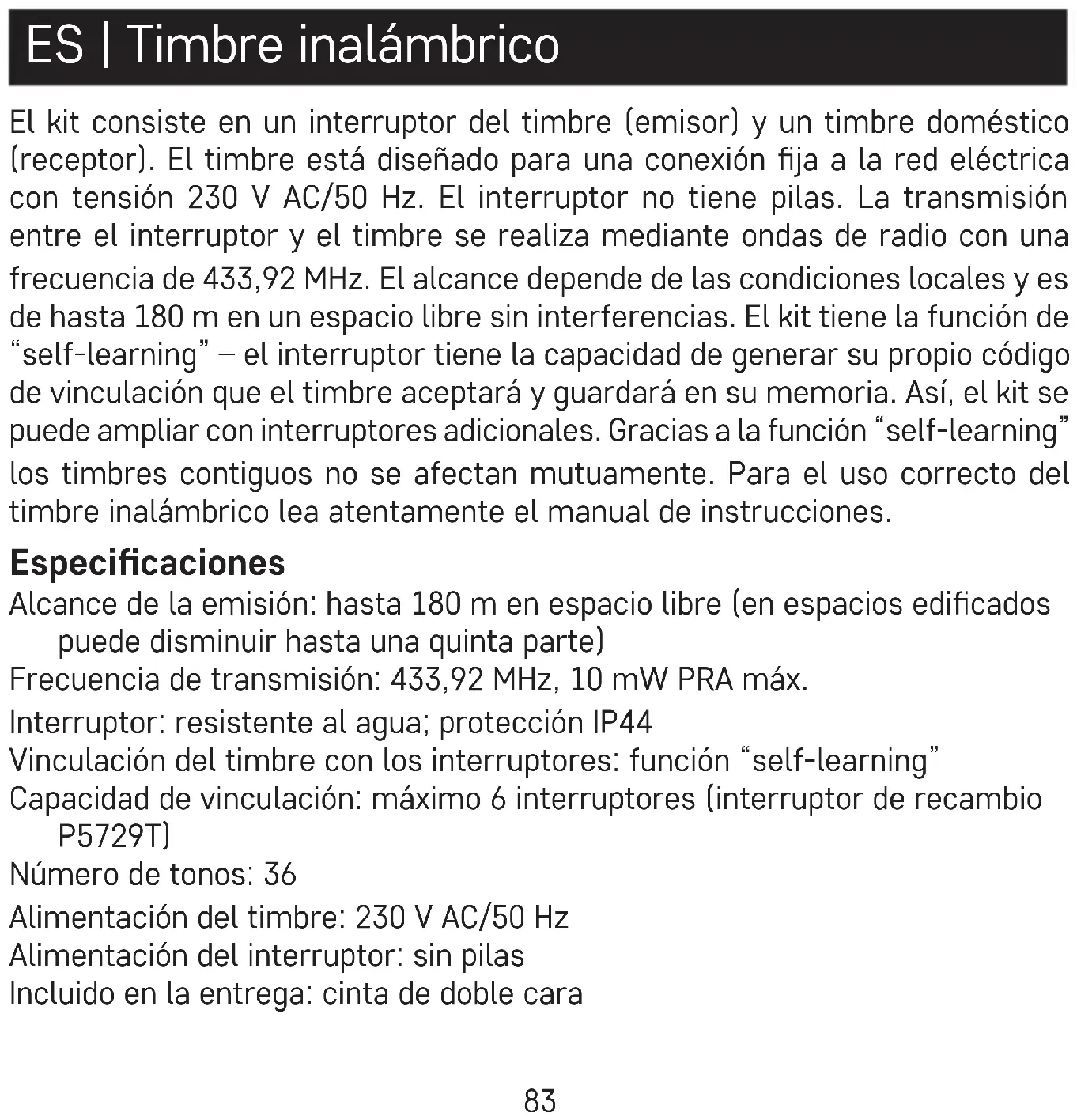

• Tenere fuori dalla portata dei bambini. L’ingestione può provocare avvele- namento chimico, perforazione dei tessuti molli e morte. L’avvelenamento grave può vericarsi entro due ore dal problema. Rivolgersi immediata- mente a un medico. Con la presente, EMOS spol. s r. o. dichiara che l‘apparecchiatura radio tipo P5729, P5729B è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: http://www.emos.eu/download.83 ES | Timbre inalámbrico El kit consiste en un interruptor del timbre (emisor) y un timbre doméstico (receptor). El timbre está diseñado para una conexión ja a la red eléctrica con tensión 230 V AC/50 Hz. El interruptor no tiene pilas. La transmisión entre el interruptor y el timbre se realiza mediante ondas de radio con una frecuencia de 433,92 MHz. El alcance depende de las condiciones locales y es de hasta 180 m en un espacio libre sin interferencias. El kit tiene la función de “self-learning” – el interruptor tiene la capacidad de generar su propio código de vinculación que el timbre aceptará y guardará en su memoria. Así, el kit se puede ampliar con interruptores adicionales. Gracias a la función “self-learning” los timbres contiguos no se afectan mutuamente. Para el uso correcto del timbre inalámbrico lea atentamente el manual de instrucciones. Especicaciones Alcance de la emisión: hasta 180 m en espacio libre (en espacios edicados puede disminuir hasta una quinta parte) Frecuencia de transmisión: 433,92 MHz, 10 mW PRA máx. Interruptor: resistente al agua; protección IP44 Vinculación del timbre con los interruptores: función “self-learning” Capacidad de vinculación: máximo 6 interruptores (interruptor de recambio P5729T) Número de tonos: 36 Alimentación del timbre: 230 V AC/50 Hz Alimentación del interruptor: sin pilas Incluido en la entrega: cinta de doble cara84 Descripción del timbre (ver gura 1) 1 – diodo LED del timbre 2 – altavoz 3 – botón de vinculación/ajustes de volumen 4 – botón de cambio de tono Descripción del interruptor (ver gura 2) 1 – diodo LED del interruptor 2 – botón de llamada 3 – aberturas para abrir la tapa del compartimento para las pilas (parte trasera) 4 – agujeros para jar en la pared Vinculación del interruptor con el timbre

1. Conecte el timbre a la toma de corriente 230 V AC/50 Hz.

2. Después pulse de manera prolongada el botón de vinculación en el

timbre, durante unos 5 segundos.

3. Se enciende el LED del timbre, suelte el botón .

El timbre pasará al modo de vinculación “self-learning” que dura 25 se- gundos. Durante este tiempo pulse el botón de llamada, el timbre sonará, el interruptor está vinculado con el timbre. Así automáticamente nalizará el modo “self-learning”.

4. Para vincular varios interruptores repita para cada interruptor los pasos

desde el punto 1. Nota: En caso de corte de la corriente eléctrica el timbre tiene una memoria interna que guarda los códigos de los interruptores actualmente vinculados. Así, después de un corte de electricidad no hace falta volver a repetir la vinculación.85 Borrar la memoria de los interruptores vinculados Pulse y mantenga pulsado el botón de vinculación del timbre. Enchufe el timbre en la corriente. Tras unos 5 segundos se enciende el LED del timbre, suelte el botón , el LED se apagará. La memoria de todos los interruptores vinculados se borrará. Selección del tono de llamada

1. En el timbre pulse repetidamente el botón de cambio de tono o .

2. Cada vez que pulse sonará otro tono. El tono que suene último es el que

queda como seleccionado. Ajustes del volumen del tono de llamada Se pueden ajustar 4 niveles de volumen. Pulse repetidamente el botón en el timbre. Con cada pulsación cambiará el nivel de volumen. Montaje del interruptor del timbre (emisor)

1. Primero realice la vinculación del interruptor con el timbre.

2. Antes del montaje compruebe que el kit funcione correctamente en el

lugar que haya elegido.

3. Con un destornillador quite la tapa trasera del interruptor con la ayuda

de la abertura posterior.

4. Fije la parte posterior de la tapa en la pared con una cinta de doble cara

(incluida en el paquete) o con dos tornillos, ver Descripción del interruptor. Aunque el interruptor sea resistente a los efectos meteorológicos, coló- quelo en un lugar protegido, por ejemplo en un porche.

5. Vuelva a montar el interruptor.86

6. Llame pulsando el interruptor del timbre. Al pulsar el interruptor también

se encenderá el indicador LED que indica que el interruptor haya emitido una señal de radio. El timbre sonará con el tono seleccionado. Nota: El interruptor del timbre (emisor) se puede colocar con total seguridad sobre supercies de madera o paredes de ladrillos. Sin embargo, nunca coloque el interruptor directamente sobre objetos metálicos o materiales que contienen metales, por ejemplo, estructuras de plástico de ventanas y puertas que inclu- yen un marco metálico. Es posible que el emisor no funcione correctamente. Instalación del timbre (receptor)

1. El timbre está diseñado solo para el uso interior.

2. Durante el funcionamiento tiene que estar conectado a la toma de corriente

230 V AC/50 Hz de tal manera, que alrededor siempre haya espacio libre y esté siempre accesible.

3. En el alcance de la emisión (máximo 180 m) inuyen las condiciones

locales, por ejemplo, el número de las paredes que la señal tiene que atravesar, marcos de puertas metálicos y otros elementos que inuyen en la transmisión de la señal de radio (la presencia de otros aparatos de radio que trabajan en una frecuencia parecida, como termómetros inalámbricos, mandos de puertas, etc.). El alcance de la emisión puede disminuir de manera signicativa por causa de la inuencia de estos factores. Solución de problemas El timbre no suena:

• Puede que el timbre esté fuera del alcance indicado.

• Ajuste la distancia entre el interruptor del timbre y el timbre doméstico, el alcance puede estar afectado por las condiciones locales.

• El timbre doméstico no tiene alimentación.87

• Compruebe que el timbre doméstico esté enchufado correctamente en la toma de corriente y que la corriente no esté apagada, o en su caso, el elemento de seguridad de la rama (fusible, diferencial). Cuidado y mantenimiento El timbre inalámbrico digital es un dispositivo electrónico sensible, por eso cumpla las siguientes medidas:

• El timbre (receptor) está diseñado solo para el uso interior en espacios secos.

• El timbre debe estar colocado en un lugar con buen acceso para poder manipular y desconectarlo fácilmente.

• De vez en cuando verique el correcto funcionamiento del interruptor del timbre.

• No exponga ni el interruptor ni el timbre a vibraciones e impactos.

• No exponga ni el interruptor ni el timbre a temperaturas elevadas, radiación solar directa o humedad.

• Para la limpieza, utilice un paño ligeramente húmedo con un poco de detergente. No utilice productos de limpieza o disolventes agresivos.

• Este producto no está diseñado para que lo utilicen personas (niños incluidos) cuya capacidad física, sensorial o mental o su experiencia o conocimientos no sean sucientes para utilizar el aparato de forma segura, si no lo hacen bajo supervisión o si una persona responsable de su seguridad no les haya dado instrucciones sobre el uso adecuado del aparato. Es necesario vigilar que los niños no jueguen con el aparato.

• No arroje las pilas al fuego, no las desmonte ni las cortocircuite.
