BEDIENUNGSANLEITUNG P5729B Emos

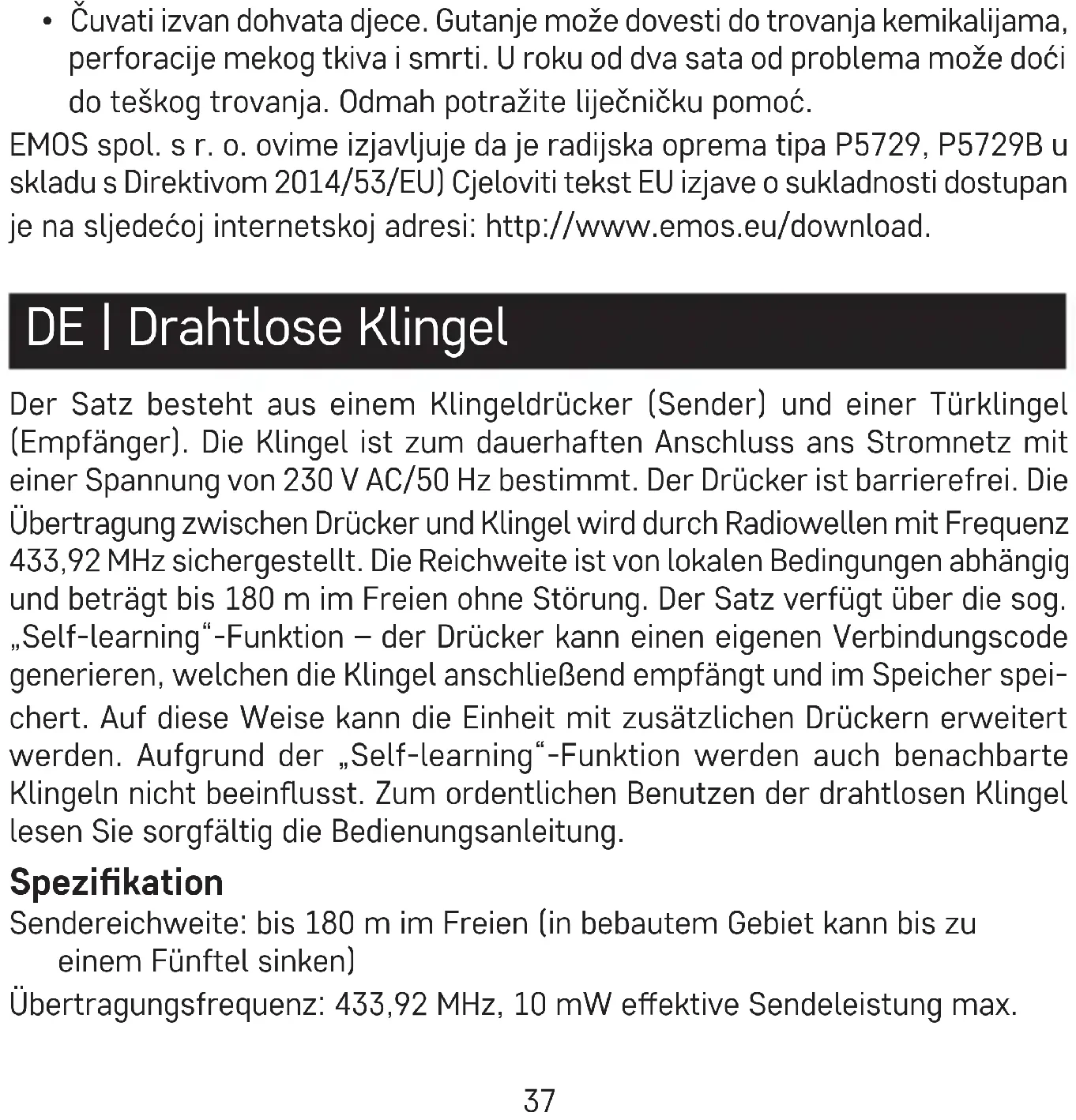

• Čuvati izvan dohvata djece. Gutanje može dovesti do trovanja kemikalijama, perforacije mekog tkiva i smrti. U roku od dva sata od problema može doći do teškog trovanja. Odmah potražite liječničku pomoć. EMOS spol. sr. o. ovime izjavljuje da je radijska oprema tipa P5729, P5729B u skladu s Direktivom 2014/53/EU) Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi: http://www.emos.eu/download. DE | Drahtlose Klingel Der Satz besteht aus einem Klingeldrücker (Sender) und einer Türklingel (Empfänger). Die Klingel ist zum dauerhaften Anschluss ans Stromnetz mit einer Spannung von 230 V AC/50 Hz bestimmt. Der Drücker ist barrierefrei. Die Übertragung zwischen Drücker und Klingel wird durch Radiowellen mit Frequenz 433,92 MHz sichergestellt. Die Reichweite ist von lokalen Bedingungen abhängig und beträgt bis 180 m im Freien ohne Störung. Der Satz verfügt über die sog. „Self-learning“-Funktion – der Drücker kann einen eigenen Verbindungscode generieren, welchen die Klingel anschließend empfängt und im Speicher spei- chert. Auf diese Weise kann die Einheit mit zusätzlichen Drückern erweitert werden. Aufgrund der „Self-learning“-Funktion werden auch benachbarte Klingeln nicht beeinusst. Zum ordentlichen Benutzen der drahtlosen Klingel lesen Sie sorgfältig die Bedienungsanleitung. Spezikation Sendereichweite: bis 180 m im Freien (in bebautem Gebiet kann bis zu einem Fünftel sinken) Übertragungsfrequenz: 433,92 MHz, 10 mW eektive Sendeleistung max.38 Drücker: wasserdicht; Schutzart IP44 Verbindung der Klingel mit den Drückern: „Self-learning“-Funktion Verbindungskapazität: maximal 6 Drücker (Ersatzdrücker P5729T) Anzahl der Melodien: 36 Stromversorgung der Klingel: 230 V AC/50 Hz Stromversorgung des Drückers: ohne Batterie Im Lieferumfang enthalten: beidseitiges Klebeband Beschreibung der Klingel (siehe Abb. 1)

1 - Klingel-LED-Diode

2 – Lautsprecher 3 – Verbindungstaste/Taste zum Einstellen der Lautstärke 4 – Taste zur Änderung der Melodie Beschreibung des Drückers (siehe Abb. 2) 1 – LED-Dioden-Taste 2 – Klingeltaste 3 – Önung zum Önen des Batteriefachs (Rückseite) 4 – Bohrungen zur Befestigung an der Wand Verbindung des Drückers mit der Klingel

1. Die Klingel in Steckdose 230 V AC/50 Hz stecken.

2. Halten Sie danach an der Klingel lange – für ca. 5 Sekunden – die Ver-

bindungstaste gedrückt.

3. Wenn die LED der Klingel aueuchtet, lassen Sie die Taste los.

Die Klingel schaltet automatisch in den „Self-learning“-Verbindungsmodus um, der ungefähr 25 Sekunden andauert. Halten Sie während dieser Zeit den Klingelknopf gedrückt, die Klingel klingelt, der Drücker ist mit der Klingel verbunden.39 Damit wird der „Self-learning“-Modus automatisch beendet.

4. Um mehrere Drücker zu verbinden, wiederholen Sie für jeden Drücker die

Vorgehensweise ab Punkt 1. Anmerkung: Bei Stromausfall verfügt die Klingel innen über einen Speicher, in welchem die Codes der aktuell verbundenen Drücker gespeichert werden. Nach einem Stromausfall muss somit keine neue Verbindung erfolgen. Löschen des Speichers der verbundenen Drücker Betätigen Sie auf der Klingel die Verbindungstaste und halten Sie diese gedrückt. Schließen Sie die Klingel ans Stromnetz an, indem Sie diese in die Steckdose stecken. Wenn nach ca. 5 Sekunden die LED der Klingel aueuchtet, lassen Sie die Taste los, die LED erlischt. Der Speicher aller verbundenen Drücker wird gelöscht. Klingelton wählen

1. Betätigen Sie auf der Klingel wiederholt die Taste zum Ändern der Melodie

2. Jedes Mal ertönt eine andere Melodie, es wird die zuletzt erklungene

Melodie eingestellt. Einstellung der Klingellautstärke Es können 4 der Lautstärkepegel eingestellt werden. Betätigen Sie auf der Klingel wiederholt die Taste . Nach jedem Betätigen ändert sich der Lautstärkepegel. Installation des Klingeldrückers (des Senders)

1. Verbinden Sie zuerst den Drücker mit der Klingel.40

2. Überprüfen Sie vor der Montage, ob der Satz an dem von Ihnen ausge-

wählten Ort zuverlässig funktioniert.

3. Nehmen Sie den Rückteil der Abdeckung über die sich auf der Rückseite

bendlichen Tastenönung mit einem Schraubendreher ab.

4. Befestigen Sie das Rückteil der Abdeckung mit einem beidseitigen

Klebeband (im Lieferumfang enthalten) oder mit zwei Schrauben, siehe Beschreibung des Drückers. Auch wenn der Drücker beständig gegenüber Witterungseinüssen ist, positionieren Sie diesen so, dass er geschützt ist – z. B. in einer Nische.

5. Setzen Sie den Drücker wieder zusammen.

6. Durch Betätigen des Drückers klingelt die Klingel. Dabei leuchtet die LED-

Anzeige auf. Durch diese wird angezeigt, dass der Drücker das Funksignal gesendet hat. Von der Klingel wird die gewählte Melodie wiedergegeben. Anmerkung: Der Klingeldrücker (Sender) kann problemlos an Holz oder Ziegel- wänden angebracht werden. Den Drücker jedoch nie direkt an Metallgegen- ständen oder metallhaltigen Werkstoen anbringen die einen Metallrahmen enthalten, z. B. an Kunststofenster- und -türkonstruktionen. Der Sender könnte nicht richtig funktionieren. Installation der Klingel (des Empfängers)

1. Die Klingel ist nur zur Verwendung im Innenbereich bestimmt.

2. In Betrieb muss sie in Steckdose 230 V AC/50 Hz so gesteckt werden,

dass es um das Gerät genug Freiraum gibt und es jederzeit zugänglich ist.

3. Die Sendereichweite (max. 180 m) wird von lokalen Bedingungen, z. B.

Anzahl der Wände, durch die das Signal gehen muss, Metalltürzargen und anderen Elementen mit Einuss auf die Funksignalübertragung (An- wesenheit anderer, auf ähnlicher Frequenz arbeitender Funkgeräte, z.41 B. drahtlose Thermometer, Tor-Fernbedienungen usw.) beeinusst. Die Sendereichweite kann aufgrund dieser Faktoren erheblich gesenkt werden. Problemlösungen Die Klingel klingt nicht:

• Die Klingel kann außer Reichweite sein.

• Die Entfernung zwischen Klingeldrücker und Türklingel anpassen, die Reichweite kann von lokalen Bedingungen beeinusst werden.

• Die Türklingel hat keine Einspeisung.

• Überprüfen Sie, dass die Türklingel richtig in der Steckdose steckt wird bzw. dass der Strom bzw. die Stromkreis-Schutzeinrichtung nicht ausgeschaltet ist (Sicherung, Schutzschalter). Pege und Instandhaltung Die drahtlose digitale Türklingel ist ein empndliches elektronisches Gerät, deshalb sollten Sie die folgenden Maßnahmen beachten:

• Die Klingel (Empfänger) ist nur für den Einsatz im trockenen Innenbereich bestimmt.

• Die Klingel muss an einem gut zugänglichen Ort zur einfachen Handhabung und Abschaltung angebracht werden.

• Überprüfen Sie von Zeit zu Zeit die Funktion des Klingeldrückers.

• Drücker und Klingel nicht übermäßigen Erschütterungen und Stößen aussetzen.

• Drücker und Klingel nicht übermäßiger Temperatur und direkter Sonnen- einstrahlung oder Feuchtigkeit aussetzen.

• Zur Reinigung einen leicht befeuchteten Lappen mit ein wenig Reinigungs- mittel benutzen, keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.42

• Dieses Gerät ist nicht zur Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die über verminderte körperliche, sensorielle oder geistige Fähigkeiten oder nicht über ausreichende Erfahrungen und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit ver- antwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Kinder müssen beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.

• Werfen Sie die Batterien nicht ins Feuer, zerlegen Sie sie nicht und schließen Sie sie nicht kurz.
