KASUTUSJUHEND P5729B Emos

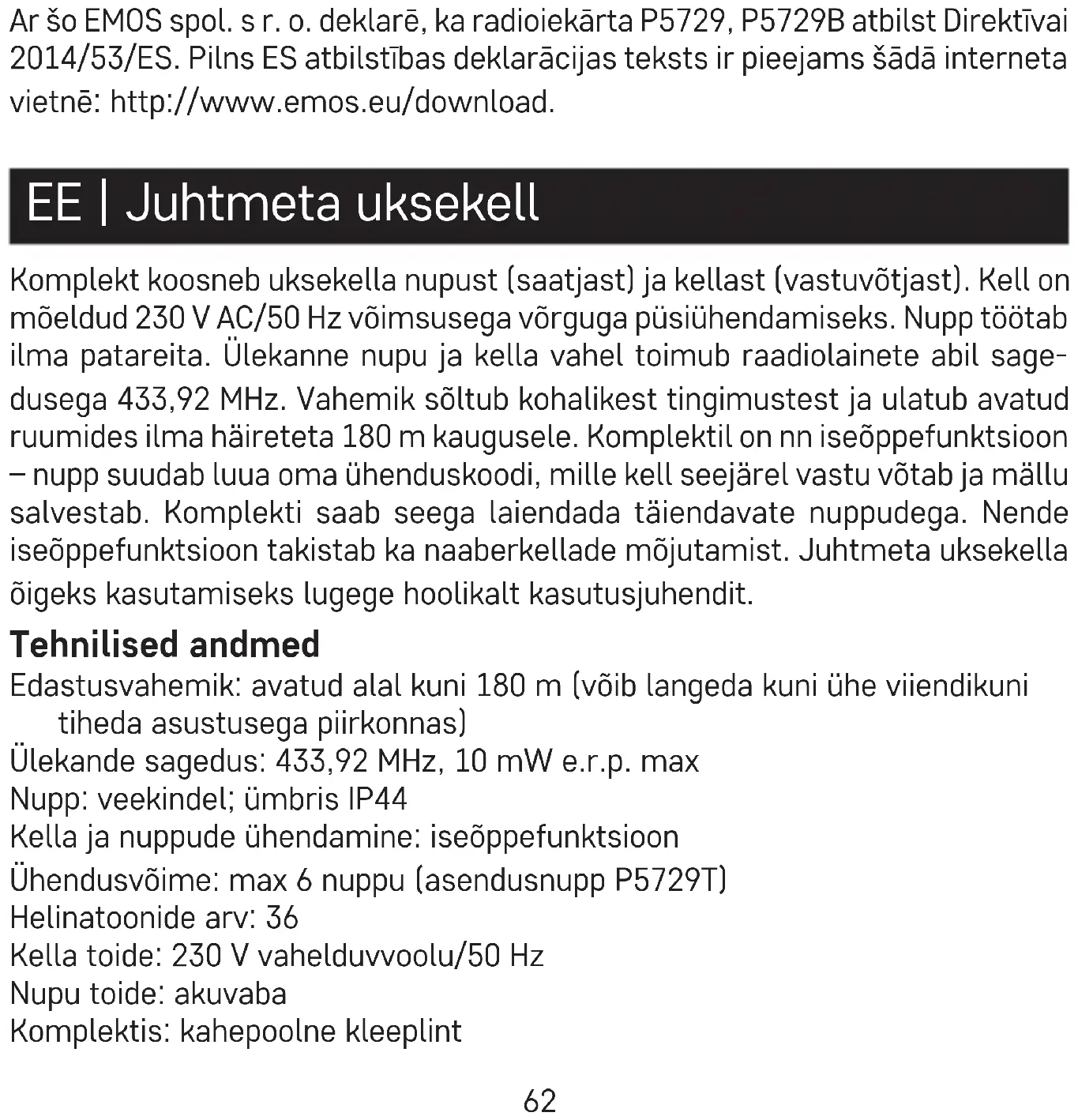

• Uzglabāt bērniem nepieejamā vietā. Norīšana var izraisīt saindēšanos ar ķīmiskām vielām, mīksto audu perforāciju un nāvi. Smaga saindēšanās var rasties divu stundu laikā pēc nepatikšanas. Nekavējoties meklējiet medicīnisko palīdzību.62 Ar šo EMOS spol. s r. o. deklarē, ka radioiekārta P5729, P5729B atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: http://www.emos.eu/download. EE | Juhtmeta uksekell Komplekt koosneb uksekella nupust (saatjast) ja kellast (vastuvõtjast). Kell on mõeldud 230 V AC/50 Hz võimsusega võrguga püsiühendamiseks. Nupp töötab ilma patareita. Ülekanne nupu ja kella vahel toimub raadiolainete abil sage- dusega 433,92 MHz. Vahemik sõltub kohalikest tingimustest ja ulatub avatud ruumides ilma häireteta 180 m kaugusele. Komplektil on nn iseõppefunktsioon – nupp suudab luua oma ühenduskoodi, mille kell seejärel vastu võtab ja mällu salvestab. Komplekti saab seega laiendada täiendavate nuppudega. Nende iseõppefunktsioon takistab ka naaberkellade mõjutamist. Juhtmeta uksekella õigeks kasutamiseks lugege hoolikalt kasutusjuhendit. Tehnilised andmed Edastusvahemik: avatud alal kuni 180 m (võib langeda kuni ühe viiendikuni tiheda asustusega piirkonnas) Ülekande sagedus: 433,92 MHz, 10 mW e.r.p. max Nupp: veekindel; ümbris IP44 Kella ja nuppude ühendamine: iseõppefunktsioon Ühendusvõime: max 6 nuppu (asendusnupp P5729T) Helinatoonide arv: 36 Kella toide: 230 V vahelduvvoolu/50 Hz Nupu toide: akuvaba Komplektis: kahepoolne kleeplint63 Kella kirjeldus (vt joonist 1) 1 – kella LED 2 – kõlar 3 – ühendamise/helitugevuse seadistamise nupp 4 – helinatooni muutmise nupp Nuppude kirjeldus (vt joonist 2) 1 – nupu LED 2 – helinanupp 3 – avad akukaane (tagumine) avamiseks 4 – avad seinale kinnitamiseks Nupu ühendamine kellaga

1. Ühendage kellaseade 230 V vahelduvoolu/50 Hz pistikupessa.

2. Seejärel vajutage kellal pikalt, umbes viis sekundit ühendamise nuppu .

3. Kella LED süttib; vabastage nupp .

Kell lülitub iseõppe ühendusrežiimile, mis kestab 25 sekundit. Selle aja jooksul vajutage helina nuppu. Kell heliseb ja nupp on nüüd kellaga seotud. See lõpetab automaatselt iseõpperežiimi.

4. Mitme nupu ühendamiseks korrake toimingut iga nupuga alates sammust 1.

Märkus. Kellal on sisemälu, kuhu salvestatakse voolukatkestuse juhtudeks hetkel ühendatud nuppude koodid. Seega pole vaja nuppe pärast voolukat- kestust uuesti ühendada. Ühendatud nuppude mälu tühjendamine Vajutage ja hoidke kellal all nuppu . Ühendage kell pistikupessa. Kella LED süttib umbes viie sekundi pärast. Vabastage nupp . LED lülitub välja.64 Kõigi ühendatud nuppude mälu kustutatakse. Helinatooni valimine

1. Vajutage kellal korduvalt helina muutmise nuppu või nuppu .

2. Igal nupuvajutusel mängitakse erinevat helinatooni. Viimasena esitatud

helinatoon on see, mida kasutatakse. Kella helitugevuse seadistamine Saate määrata 4 helitugevuse taset. Vajutage kellal korduvalt nuppu . Iga vajutus muudab helitugevust. Uksekella (saatja) nupu paigaldamine

1. Alustage, ühendades nupu kellaga.

2. Enne paigaldamist kontrollige, kas ühendus toimib valitud kohas usal-

4. Kaane tagumise osa seinale kinnitamiseks kasutage kahepoolset kleeplinti

(komplektiga kaasas) või kahte kruvi, vt jaotist „Nupu kirjeldus“. Kuigi nupp on ilmastikukindel, valige koht, kus see on kaitstud, nt seina süvend.

5. Pange nupp uuesti kokku.

6. Kella helistamiseks vajutage nuppu. Vajutamisega kaasneb LED-valgus-

tus, mis näitab, et nupp on edastanud raadiosignaali. Kell mängib valitud helinatooni. Märkus: Uksekella nupu (saatja) saab paigaldada puit- või telliskiviseinale ilma probleemideta. Kuid ärge kunagi asetage nuppu otse metallesemetele või metalli sisaldavatele materjalidele, nagu plastaknad või metallraamiga uksed. Sellistel juhtudel ei tööta saatja korralikult.65 Kella (vastuvõtja) paigaldamine

1. Uksekell on mõeldud kasutamiseks ainult siseruumides.

2. Töötamisel tuleb see ühendada 230 V vahelduvvoolu/50 Hz pistikupesaga

ja nii, et selle ümber oleks vaba ruumi, et see oleks alati juurdepääsetav.

3. Edastusvahemikku (maksimaalselt 180 m) mõjutavad kohalikud tingimu-

sed, näiteks signaali läbitavate seinade arv, metallist ukseraamid ja muud elemendid, mis mõjutavad raadiosignaalide edastamist (samal sagedusel töötavate teiste raadioseadmete olemasolu, näiteks traadita termomeetrid, värava juhtimise seadmed jne). Edastusvahemik võib nende tegurite tõttu drastiliselt väheneda. Tõrkeotsing Kell ei helise:

• Kell võib olla väljaspool vahemikku.

• Muutke kaugust nupu ja kella vahel; vahemikku võivad mõjutada kohalikud tingimused.

• Kellal puudub toide.

• Veenduge, et kell on korralikult pistikupessa ühendatud ja et toide on sisse lülitatud või haru kaitse/kaitselüliti on sisse lülitatud. Korrashoid ja hooldamine Juhtmevaba digitaalne uksekell on tundlik elektrooniline seade. Seepärast on vaja järgida järgmisi ettevaatusabinõusid:

• Kell (vastuvõtja) on mõeldud kasutamiseks siseruumides ainult kuivas keskkonnas.

• Käsitsemise ja lahtiühendamise hõlbustamiseks peab kell olema kergesti ligipääsetavas kohas.

• Kontrollige regulaarselt uksekella nupu toimimist.66

• Ärge laske nupul või kellal kokku puutuda liigse vibratsiooni või löökidega.

• Ärge laske nupul või kellal kokku puutuda liigse kuumuse ega otsese päikesevalguse või niiskusega.

• Selle puhastamiseks kasutage kergelt niisutatud, vähese pesuvahendiga lappi, ärge kasutage agressiivseid puhastusvahendeid ega lahusteid.

• Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, mee- leoorganite või vaimsed puuded, või isikud, kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada, välja arvatud juhul kui see toimub järelevalve all või nende turvalisuse eest vastutav isik on neid ohututest tingimustest teavitanud. Lapsi tuleb alati jälgida ning nad ei tohi seadmega mängida.

• Ärge visake patareisid tulle, ärge võtke neid lahti ega lühistage.
