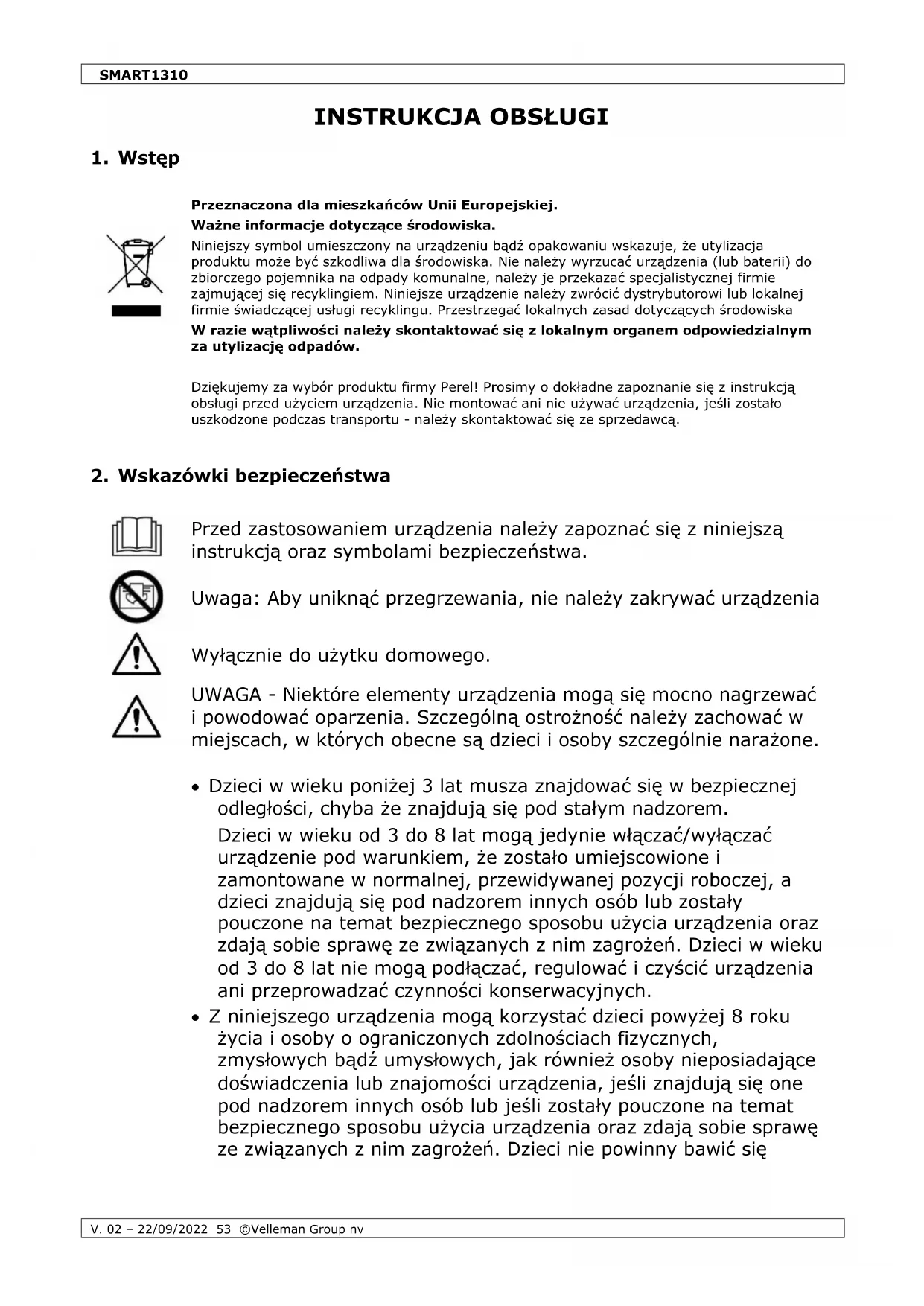

INSTRUKCJA OBSŁUGI SMART1310 Perel

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska. Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za wybór produktu firmy Perel! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

Uwaga: Aby uniknąć przegrzewania, nie należy zakrywać urządzenia

Wyłącznie do użytku domowego.

UWAGA - Niektóre elementy urządzenia mogą się mocno nagrzewać i powodować oparzenia. Szczególną ostrożność należy zachować w miejscach, w których obecne są dzieci i osoby szczególnie narażone.

• Dzieci w wieku poniżej 3 lat musza znajdować się w bezpiecznej odległości, chyba że znajdują się pod stałym nadzorem. Dzieci w wieku od 3 do 8 lat mogą jedynie włączać/wyłączać urządzenie pod warunkiem, że zostało umiejscowione i zamontowane w normalnej, przewidywanej pozycji roboczej, a dzieci znajdują się pod nadzorem innych osób lub zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci w wieku od 3 do 8 lat nie mogą podłączać, regulować i czyścić urządzenia ani przeprowadzać czynności konserwacyjnych.

• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić sięSMART1310

V. 02 – 22/09/2022 54 ©Velleman Group nv

urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.

• Jeśli zewnętrzny, elastyczny kabel lub przewód urządzenia jest uszkodzony, powinien zostać wymieniony przez producenta, w autoryzowanym serwisie lub przed wykwalifikowaną osobę, aby uniknąć zagrożenia.

• Nie używać urządzenia w bezpośrednim sąsiedztwie wanien, kabin prysznicowych lub basenów.

• Urządzenie nie może być umieszczone bezpośrednio pod gniazdkiem.

• Niektóre elementy urządzenia mogą się mocno nagrzewać i powodować oparzenia. Nie dotykać urządzenia, gdy jest uruchomione lub krótko po użyciu. Nie opierać kabla zasilającego o gorące urządzenie.

• Urządzenie nie może być uruchamiane za pośrednictwem zewnętrznego urządzenia uruchamiającego, takiego jak timer, ani podłączane do obwodu, który regularnie jest włączany i wyłączany w zależności od sposobu użytkowania.

• Nie zaleca się stosowania przedłużacza lub rozgałęziacza przy podłączaniu urządzenia do sieci. Takie podłączenie może powodować przeciążenie, przegrzanie, a nawet pożar na przedłużaczu lub rozgałęziaczu, ze względu na nieodpowiednią jakość połączenia.

• Zamontować urządzenie w pozycji pionowej, w odległości min. 0,5 m od mebli i innych przedmiotów. Nie używać urządzenia w pobliżu materiałów lub gazów palnych lub wybuchowych.

• Nie używać urządzenia w pomieszczeniach, w których znajdują się osoby niezdolne do samodzielnego ich opuszczenia, chyba że możliwy jest stały nadzór takich osób.

• Przy pierwszym użyciu urządzenia może uwalniać się niewielki dym i zapach, spowodowany substancjami nałożonymi przed transportem na elementy grzejne. Jest to normalne zjawisko i nie powinno być uznawane za usterkę.

3. Informacje ogólne

• Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman

na końcu niniejszej instrukcji.

• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.

• Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.

• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.

• Firma Velleman Group nv ani jej dystrybutorzy nie ponoszą odpowiedzialności za jakiekolwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) dowolnej natury (finansowe, fizyczne…), wynikające z posiadania, użytkowania lub awarii niniejszego produktu.

• Zachować niniejszą instrukcję na przyszłość.SMART1310

V. 02 – 22/09/2022 55 ©Velleman Group nv

4. Specyfikacja techniczna

Wymogi w zakresie informacji dotyczące elektrycznych miejscowych ogrzewaczy pomieszczeń Identyfikator(-y) modelu: Parametr Oznaczen

Sposób doprowadzania ciepła wyłącznie w przypadku elektrycznych akumulacyjnych miejscowych ogrzewaczy pomieszczeń (należy wybrać jedną opcję) Nominalna moc cieplna

ręczny regulator doprowadzania ciepła z wbudowanym termostatem nie Minimalna moc cieplna (orientacyjna)

ręczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz nie Maksymalna stała moc cieplna

elektroniczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz nie Zużycie energii elektrycznej na potrzeby własne

moc cieplna regulowana wentylatorem nie Przy nominalnej mocy cieplnej

Rodzaj mocy cieplnej/regulacja temperatury w pomieszczeniu (należy wybrać jedną opcję) Przy minimalnej mocy cieplnej

jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu nie W trybie czuwania

co najmniej dwa ręczne stopnie bez regulacji temperatury w pomieszczeniu nie

mechaniczna regulacja temperatury w pomieszczeniu za pomocą termostatu nie

elektroniczna regulacja temperatury w pomieszczeniu nie

elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem dobowym tak

elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem tygodniowym nie

Inne opcje regulacji (można wybrać kilka)

regulacja temperatury w pomieszczeniu z wykrywaniem obecności nie

regulacja temperatury w pomieszczeniu z wykrywaniem otwartego okna nie

z regulacją na odległość nie

z adaptacyjną regulacją startu nie

z ograniczeniem czasu pracy tak

z czujnikiem ciepła promieniowania tak Dane teleadresowe Velleman Group nv Legen Heirweg, 33 9890 Gavere, BelgiaSMART1310

Przed skorzystaniem z urządzenia trzeba przymocować nóżki, które stanowią element wyposażenia. Należy je przymocować do podstawy grzejnika za pomocą czterech śrub samogwintujących dołączonych do zestawu, pilnując, aby ułożyły się poprawnie w dolnych końcach profili bocznych.

Patrz ilustracje na stronie 2 niniejszej instrukcji.

przełącznik wł./wył.

wybrany poziom grzania

zabezpieczenie przed zamarzaniem

temperatura zmierzona

wybrana jednostka temperatury

przycisk wentylatora

zwiększenie temperatury

zmniejszenie temperatury

przycisk ustawień grzania

zmniejszanie temperatury

zwiększanie temperatury

Zasilanie urządzenia

• Podłączyć urządzenie do sieci zasilającej i włączyć. Wyświetla się bieżąca temperatura otoczenia.

• Wybrać tryb grzania (750 W/1250 W/2000 W + zabezpieczenie przed zamarzaniem).

Ustawianie temperatury

• Ustawić żądaną temperaturę za pomocą strzałek zwiększania/zmniejszania temperatury. Dostępny zakres wynosi od 5 °C do 37 °C. Urządzenie automatycznie przejdzie w tryb czuwania, gdy tylko temperatura w pomieszczeniu osiągnie wartość zadaną. Ogrzewanie zostanie uruchomione ponownie, gdy temperatura otoczenia spadnie o 1 °C poniżej wartości zadanej.

• Jeśli aktywowano ochronę przed zamarzaniem, urządzenie w trybie czuwania automatycznie przestawi się na najwyższy tryb grzania (2000 W), gdy tylko temperatura pomieszczenia spadnie do 5 °C i wyłączy się, gdy temperatura otoczenia osiągnie 9 °C.SMART1310

• Ustawić timer przyciskiem timer (co 1 godzinę). Timer automatycznie rozpocznie odliczanie w dół; po upływie zaprogramowanego czasu urządzenie automatycznie przejdzie w tryb czuwania.

• Przycisk wentylatora służy do włączania i wyłączania wentylatora. Aktywacja wentylatora usprawnia proces rozprowadzania ciepła po pomieszczeniu.

• Grzejnik posiada pamięć wewnętrzną; zapamięta ostatnią wartość temperatury zaprogramowaną przed jego wyłączeniem.

8. Aplikacja Tuya Smart

Pobieranie aplikacji

• Aplikację Tuya Smart można pobrać z wybranego sklepu lub poprzez zeskanowanie poniższego kodu QR.

Włączanie / Wyłączanie Wi-Fi

• Nacisnąć przycisk Wi-Fi na pilocie lub panelu sterowania i przytrzymać przez 3 sekundy. Kontrolka LED Wi-Fi zacznie szybko migać - będzie to znaczyło, że urządzenie się połączyło.

• Aby odłączyć urządzenie od Wi-Fi, należy je wyłączyć lub wcisnąć przycisk Wi-Fi na pilocie lub panelu sterowania i przytrzymać przez 5 sekund.

Rejestracja aplikacji Tuya Smart

2. Przeczytać i zaakceptować

politykę prywatności.

3. Wprowadzić swój adres e-

mail i numer telefonu, po czym wcisnąć Continue.SMART1310

4. Zostanie wysłany kod

autoryzacyjny. Wprowadzić kod do aplikacji.

5. Ustawić odpowiednie

6. Aplikacja została

Tworzenie pomieszczeń

Aplikacja Tuya Smart została zaprojektowana w taki sposób, aby obsługiwać wiele kompatybilnych urządzeń smart. Gdy w domu pojawia się nowe urządzenie, zostaje ono przypisane do któregoś z utworzonych wcześniej pomieszczeń.

1. Wcisnąć przycisk Add

2. Wprowadzić nazwę domu.

3. Ustawić lokalizację

geograficzną (patrz poniżej).

pomieszczenie - wybrać pomieszczenie i kliknąć przycisk Add Another Room (patrz poniżej).

pomieszczenie - odhaczyć je.

6. Potwierdzić przez

kliknięcie przycisku Done.

Ustawianie lokalizacji Dodawanie pomieszczeń

Przesunąć palcem pomarańczowy wskaźnik. Wcisnąć przycisk Confirm, gdy wskaźnik znajdzie się we właściwym położeniu. Wprowadzić nazwę pomieszczenia i potwierdzić, klikając przycisk Done.SMART1310

Podłączanie grzejnika

Ustawić urządzenie w trybie czuwania przy migającej kontrolce LED Wi-Fi. Przy okazji należy się upewnić, że telefon komórkowy jest podłączony do sieci Wi-Fi.

1. Otworzyć aplikację i

kliknąć + lub Add Device, aby dodać urządzenie.

2. Wybrać grzejnik w

zakładce Home Appliance.

3. Kliknąć przycisk trybu AP

4. Upewnić się, że kontrolka

LED Wi-Fi grzejnika wciąż miga. Kliknąć przycisk Confirm.

5. Wprowadzić hasło Wi-Fi i

6. Urządzenie powinno się

teraz sparować. Jeśli parowanie się nie powiedzie, należy powtórzyć procedurę.

Sterowanie urządzeniem przez aplikację

1. Kontrola głosowa [Voice Control]: Wcisnąć,

aby wydawać polecenia głosowe.

2. Nazwa grzejnika [Heater Name]: Wcisnąć

aby wejść w ekran urządzenia (patrz poniżej).

3. Ekran główny [Home]: Wcisnąć aby powrócić

na programowanie schematów działania urządzenia.

5. Profil [Profil]: Służy do ustawień osobistych.

6. Dodaj urządzenie [Add Device]: Służy do

dodawania i konfigurowania urządzenia.SMART1310

1. Powrót [Back]: Powrót do ekranu

3. Zmniejsz temperaturę [Decrease

Temperature]: Zakres od 5 do 37 °C.

4. Zasilanie [Power]: Włączanie/wyłączanie

5. Tryb [Mode]: Wybór trybu pracy.

6. Poziom [Level]: Wybór ustawień grzania.

7. Timer odliczający czas wstecz

[Countdown Timer]: Służy do programowania timera.

8. Ustawienia [Settings]: Służy do

ustawiania różnych opcji.

9. Zwiększ temperaturę [Increase

Temperature]: Zakres od 5 do 37 °C.

10. Bieżący tryb [Current Mode]: Wybrany

11. Edytuj nazwę [Edit Name]: Służy do

modyfikacji nazwy wybranego urządzenia.

12. Nazwa urządzenia [Device Name].

Funkcja Smart Scenes służy do programowania spersonalizowanych schematów pracy urządzenia. Poniżej podano przykład.

1. Kliknąć zakładkę Smart u dołu ekranu.

2. Dodać scenę przez kliknięcie +.

3. Wprowadzić nazwę sceny. Kliknąć

+, aby dodać czynność.

4. Wybrać czynność i ustawić parametry.

Po dodaniu wszystkich żądanych funkcji kliknąć przycisk Save.SMART1310

Wybór czynności, która będzie wykonywana automatycznie. Poniżej podano przykład.

1. Kliknąć zakładkę Smart u

3. Kliknąć + lub Add

Automatic Action, aby dodać czynność.

4. Ustawić czynność - tak, jak to

opisano powyżej dla funkcji Smart Scene. Ustawić uwarunkowanie wyzwalacza i dodać czynność.

5. Wybrać wyzwalacz (można wybrać kombinację

Po dodaniu wszystkich żądanych funkcji kliknąć przycisk Save.

Zakładka profilowa Me Profile

Zarządzanie domem [Home Management] Zarządzanie kontem Tuya. Centrum komunikatów [Message Center] Przegląd komunikatów z podłączonych urządzeń. Centrum pomocy [Help Center] Zapewnia wsparcie. Więcej usług [More Services] Pozwala na zintegrowanie urządzenia z innymi urządzeniami.SMART1310

V. 02 – 22/09/2022 62 ©Velleman Group nv

9. Problemy z połączeniem

1. Sprawdzić, czy urządzenie jest w trybie połączenia z Wi-Fi.

2. Upewnić się, czy wprowadzona nazwa użytkownika i hasło są prawidłowe (duże i małe litery

3. Upewnić się, że telefon jest podłączony do Wi-Fi. Sygnał sieciowy (2,4 GHz) powinien być

10. Utrzymanie i konserwacja

• Przed czyszczeniem należy wyłączyć urządzenie, odłączyć od sieci i pozostawić do całkowitego schłodzenia.

• Co jakiś czas przetrzeć wilgotną ściereczką, aby utrzymać urządzenie w dobrym stanie. Nie stosować szorstkich środków chemicznych, rozpuszczalników czyszczących ani silnych detergentów.

• Nie zanurzać urządzenia w wodzie ani w innej cieczy. Chronić przed rozbryzgami i rozpryskami cieczy.

• Przechowywać urządzenie w oryginalnym opakowaniu, w chłodnym i suchym miejscu.

Deklaracja zgodności z dyrektywą RED

Velleman Group nv niniejszym oświadcza, że urządzenie radiowe typu SMART1310 jest zgodne z Dyrektywą 2014/53/UE.

Pełna treść deklaracji zgodności UE jest dostępna pod adresem internetowym: www.velleman.eu.

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman Group nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman Group nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejszej pisemnej zgody właściciela praw autorskich.SMART1310

Velleman® usługi i gwarancja jakości Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach. Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak równieżwyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji). Ogólne Warunki dotyczące gwarancji:

• Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.

• W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić z uwzględnieniem poniższych warunków: - zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy - wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

• Produkt nie podlega naprawie gwarancyjnej: - gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności; - gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych; - produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie (ładowalne, nieładowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista); - usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.; - usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta; - szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy; - Szkody wynikające ze źle zabezpieczonej wysyłki produktu; - Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

• Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

• Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

• W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji. Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).
