502 V2 - Mikrofon Midas - Bezpłatna instrukcja obsługi

Rodzaj produktu	Przedwzmacniacz mikrofonowy do racka serii 500
Marka	Midas
Model	502 V2
Zasilanie	Poprzez rack serii 500 (zasilanie wewnętrzne)
Wzmocnienie wejścia	0 do +60 dB (12 pozycji, dokładność +/-1 dB)
Filtr górnoprzepustowy	10 Hz do 400 Hz, regulowany, z przełącznikiem IN
Filtr dolnoprzepustowy	1 kHz do 40 kHz, regulowany, z przełącznikiem IN
Zasilanie phantomowe	+48 V, z czerwoną diodą LED sygnalizującą
Odwracacz fazy	180°, z zieloną diodą LED
Regulacja wyjścia	+/-20 dB, płynna regulacja
Wskaźniki poziomu	2 obrotowe wskaźniki 11-segmentowe (wejście i wyjście)
Wyjście pomocnicze	Podwójnie symetryczne (przełącznik TX)
Wymiary (S x W x G)	Około 38 x 133 x 165 mm (1,5 x 5,25 x 6,5 cala)
Waga	Około 0,5 kg
Materiał obudowy	Metal (stal/aluminium)
Konserwacja i czyszczenie	Czyścić suchą szmatką. Nie używać płynów.
Bezpieczeństwo	Nie otwierać urządzenia. Nie wystawiać na deszcz lub wilgoć. Używać tylko z odpowiednim rackiem serii 500.
Części zamienne i naprawialność	Brak części naprawialnych przez użytkownika. Wszelkie naprawy powierzać wykwalifikowanemu personelowi.
Gwarancja	Sprawdź warunki na stronie musictribe.com/warranty

Często zadawane pytania - 502 V2 Midas

Jak zainstalować moduł 502 V2 w racku serii 500?

Przed instalacją wyłącz rack. Delikatnie wsuń moduł 502, wyrównując tylne złącze z wielopinowym złączem racka. Przymocuj moduł za pomocą dwóch śrub na górnej i dolnej szynie przedniej.

Jak włączyć zasilanie phantomowe +48V?

Użyj przełącznika 48V na przednim panelu. Czerwona dioda LED zaświeci się, potwierdzając aktywację. Przed włączeniem upewnij się, że mikrofon wymaga zasilania phantomowego, ponieważ niektóre mikrofony mogą ulec uszkodzeniu.

Co zrobić, jeśli dioda LED zasilania phantomowego nie świeci?

Sprawdź, czy rack jest włączony i czy moduł jest prawidłowo włożony. Jeśli problem nadal występuje, przetestuj inne gniazdo w racku lub skonsultuj się z wykwalifikowanym technikiem.

Jak ustawić wzmocnienie wejścia 502 V2?

Użyj pokrętła GAIN o 12 pozycjach. Obróć je, aby wybrać żądany poziom wzmocnienia (0 do +60 dB). Wskaźnik wejścia pomaga precyzyjnie ustawić wzmocnienie, aby uniknąć przycinania.

Jaka jest funkcja filtra górnoprzepustowego?

Filtr górnoprzepustowy (HPF) odcina niepożądane niskie częstotliwości. Obróć pokrętło od 10 Hz do 400 Hz, aby wybrać częstotliwość odcięcia. Włącz go przełącznikiem IN obok (żółta dioda LED).

Jak używać filtra dolnoprzepustowego?

Filtr dolnoprzepustowy (LPF) tłumi wysokie częstotliwości. Ustaw częstotliwość od 1 kHz do 40 kHz za pomocą odpowiedniego pokrętła. Włącz go przełącznikiem IN (żółta dioda LED), aby włączyć go do ścieżki sygnału.

Do czego służy odwracacz fazy (∅)?

Odwracacz fazy zmienia polaryzację sygnału o 180°. Użyj go, aby skorygować problemy fazowe podczas używania wielu mikrofonów. Zielona dioda LED zaświeci się, gdy odwracanie jest aktywne.

Jak ustawić poziom wyjścia?

Użyj pokrętła TRIM wyjścia, aby dostosować poziom końcowy o +/-20 dB. Połącz je ze wzmocnieniem wejścia, aby uzyskać pożądany poziom wyjścia, unikając zniekształceń.

Czy mogę samodzielnie naprawić moduł 502 V2?

Nie, wewnątrz nie ma żadnych części naprawialnych przez użytkownika. Nigdy nie otwieraj obudowy. Wszelkie naprawy powierzaj wykwalifikowanemu personelowi, aby uniknąć ryzyka porażenia prądem.

Jak wyczyścić moduł 502 V2?

Odłącz rack od zasilania. Wyczyść przedni panel miękką, suchą szmatką. Nigdy nie używaj płynnych ani ściernych środków czyszczących.

INSTRUKCJA OBSŁUGI 502 V2 Midas

przenoszą wystarczająco wysokie napięcie elektryczne, aby stworzyć ryzyko porażenia prądem. Używaj wyłącznie wysokiej jakości fabrycznie przygotowanych kabli z zainstalowanymi wtyczkami ¼" TS. Wszystkie inne instalacje lub modyfikację powinny być wykonywane wyłącznie przez wykwalifikowany personel techniczny.

Ten symbol informuje o ważnych

wskazówkach dotyczących obsługi i konserwacji urządzenia w dołączonej dokumentacji. Proszę przeczytać stosowne informacje w instrukcji obsługi.

Uwaga W celu wveliminc

zagrożenia porażenia prądem zabrania się zdejmowania obudowy lub tylnej ścianki urządzenia. Elementy znajdujące się we wnętrzu urządzenia nie mogą być naprawiane przez użytkownika. Naprawy mogą być wykonywane jedynie przez wykwalifikowany personel.

Uwaga W celu

wyeliminowania zagrożenia porażenia prądem lub zapalenia się urządzenia nie wolno wystawiać go na działanie deszczu i wilgotności oraz dopuszcać do tego, aby do wnętrza dostafa się woda lub inna ciecz. Nie należy stawiać na urządzeniu napełnionych cieczą przedmiotów takich jak np. wazony lub szklanki.

Uwaga Prace

serwisowe mogą być wykonywane jedynie przez wykwalifikowany personel. W celu uniknięcia zagrożenia porażenia prądem nie należy wykonywać żadnych manipulacji, które nie są opisane w instrukcji obsługi. Naprawy wykonywane mogą być jedynie przez wykwalifikowany personel techniczny.

1. Proszę przeczytać poniższe wskazówki.
2. Proszę przechowywać niniejszą instrukcję.
3. Należy przestrzegać wszystkich wskazówek ostrzegawczych.
4. Należy postępować zgodnie z instrukcją obsługi.
5. Urządzenia nie wolno używać w pobliżu wody.
6. Urządzenie można czyścić wyłącznie suchą szmatką.
7. Nie zasłaniać otworów wentylacyjnych. W czasie podłączania urządzenia należy przestrzegać zaleceń producenta.
8. Nie stawiać urządzenia w pobliżu źródeł ciepła takich, jak grzejniki, piece lub urządzenia produkujące ciepło (np. wzmacniacze).
9. W żadnym wypadku nie należy usuwać zabezpieczeń z wtyczek dwubiegunowych oraz wtyczek z uziemieniem. Wtyczka dwubiegunowa posiada dwa wtyki kontaktowe o różnej szerokości. Wtyczka z uziemieniem ma dwa wtyki kontaktowe i trzeci wtyk uziemienia. Szerszy wtyk kontaktowy lub dodatkowy wtyk uziemienia służą do zapewnienia bezpieczeństwa użytkownikowi. Jeśli format wtyczki urządzenia nie odpowiada standardowi gniażdka, proszę zwrócić się do elektryka z prośbą o

wymienienie gniazda.
10. Kabel sieciowy należy ułożyć tak, aby nie był narażony na deptanie i działanie ostrych krawędzi, co mogłoby doprowadzić do jego uszkodzenia. Szczególną uwagę zwrócić należy na odpowiednią ochronę miejsc w pobliżu wtyczek i przedłużaczy oraz miejsce, w którym kabel sieciowy przymocowany jest do urządzenia.
11. Urządzenie musi być zawsze podłączone do sieci sprawnym przewodem z uziemieniem.
12. Jeżeli wtyk sieciowy lub gniazdo sieciowe w urządzeniu pełnią funkcję wyłącznika, to muszą one być zawsze łatwo dostępne.
13. Używać wyłącznie sprzętu dodatkowego i akcesoriów zgodnie z zaleceniami producenta.

lub znajdujących się w zestawie wózków, stojaków, statywów, uchwytów i stołów. W przypadku posługiwania się wózkiem należy zachować szczególnie ostrożność w trakcie przewożenia zestawu, aby uniknąć niebezpieczeństwa potknięcia się i zranienia.

1. W trakcie burzy oraz na czas dłuższego nieużywania

urządzenia należy wyjąć wtyczkę z gniazdka sieciowego.

1. Wykonywanie wszelkich napraw należy zlecać jedynie wykwalifikowanym pracownikom serwisu. Przeprowadzenie przeglądu technicznego staje się konieczne, jeśli urządzenie zostało uszkodzone w jakikołwiek sposób (dotyczy to także kabla sieciowego lub wtyczki), jeśli do wnętrza urządzenia dostały się przedmioty lub ciecę, jeśli urządzenie wystawione było na działanie deszczu lub wilgoci, jeśli urządzenie nie funkcjonuje poprawnie oraz kiedy spadło na podłogę

17. Prawidłowa utylizacja produktu: Ten symbol wskazuje, że

tego produktu nie należy wyrzucać razem ze zwykłymi odpadami domowymi, tylko zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) (2012/19/EU) oraz przepisami krajowymi. Niniejszy produkt należy przekazać do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Niewłaściwe postępowanie z tego typu odpadami może wywołać

szkodliwe działanie na środowisko naturalnej i zdrowie człowieka z powodu potencjalnych substancji niebezpiecznych zaliczanych jako zużyty sprzęt elektryczny i elektroniczny. Jednocześnie, Twój wkład w prawidłową utylizację niniejszego produktu przyczynia się do oszczędnego wykorzystywania zasobów naturalnych. Szczegółowych informacji o miejscach, w których można oddawać zużyty sprzęt do recyklingu, udzielają urzędy miejske, presziębiorstwa utylizacji odpadów lub najbliższy zakład utylizacji odpadów.
18. Nie instaluj w ograniczonej przestrzeni, takiej jak półka na książki lub podobny zestaw.
19. Nie stawiaj na urządzeniu źródeł otwartego ognia, takich jak zapalone świece.
20. Należy pamiętać o środowiskowych aspektach utylizacji baterii. Baterie należy utylizować w punkcie zbiórki baterii.
21. To urządzenie może być używane w klimacie tropikalnym i umiarkowanym do 45 °C.

ZASTRZEŻENIA PRAWNE

Music Tribe nie ponosi odpowiedzialności za jakiekołwiek straty, które mogą ponieść osoby, które polegają w całości lub w części na jakimkołwiek opisie, fotografii lub oświadczeniu zawartym w niniejszym dokumencie. Specyfikacje techniczne, wygląd i inne informacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones i Coolaudio są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Wszystkie prawa zastrzeżone.

OGRANICZONA GWARANCJA

Aby zapoznać się z obowiązującymi warunkami gwarancji i dodatkowymi informacjami dotyczącymi ograniczonej gwarancji Music Tribe, zapoznaj się ze wszystkimi szczegółami w trybie online pod adresem musictribe.com/warranty.

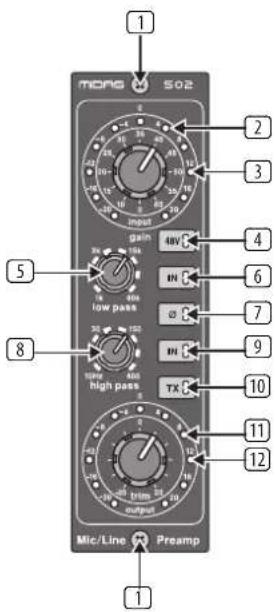

Controls

1 Otwory montażowe - Moduł 502 jest montowany do obudowy lub skrzynki hosta z serii 500, takiej jak Midas Legend L6 lub L10, i zabezpieczany dwoma śrubami od góry i od dołu.
2 Obrotowy miernik poziomu wejściowego - Ten preczyjny, 11-segmentowy obrotowy miernik wejściowy z odczytem szczytowym ma zakres od -20 dBu do +20 dBu w krokach co 4 dB. Miernik odczytuje sygnał z wzmaciącazo końicowego i przed filtem, aby umożliwiań precyzyjne ustawienie wzmcnienia wejściowego.
3 Kontrola wzmocnienia wejściowego - Wzmocnienie wejścia mikrofon / linia to precyzyjny 12-pozycyjny przełącznik obrotowy z ustawieniami wzmcnienia 0 (wzmocnienie jedności), +10, +15, +20, +25, +30, +35, +40, +45, +50, +55 i +60 dB. Przełącznik jest dokładny w zakresie +/- 1 dB przy każdym ustawieniu wzmcnienia. Po ustawieniu w pozycji „0” wejście jest w stanie odbierać sygnały wejściowe o poziomach do +24 dBu, dzięki czemu bez problemu radzi sobie z sygnałami liniowymi o bardzo wysokim poziomie bez potrzeby stosowania pada. Wzmacniacz mikrofonowy ma taka samą konstrukcję jak konsole z serii Midas Pro itp. Został wzbogacony o cztery dyskretne tranzystory wejściowe.

4 Przełącznik 48 V. - Po wybraniu tego przełącznika moduł 502 dostarcza zasilanie phantom +48 V do mikrofonu za pośrednictwem złącza wejściowego szafy serii 500. Czerwona dioda LED przełącznika zaswieci się, wskazując, że +48V jest włączone. Uwaga: nie wybieraj zasilania phantom, chyba że masz pewność, że mikrofon tego wymaga. Mikrofony i inne urządzenia audio mogą zostać uszkodzone przez zasilanie phantom. Podczas włączania lub wyłączania +48V zaleca się wyłączenie lub wyciszenie wszelkich podłączonych wzmacniaczy, aby uniknąć uderzeń prądu stałego słyszalnych w głośnikach.
5 Kontrola filtra dolnoprzepustowego - To pokrętło służy do regulacji częstotliwości filtra dolnoprzepustowego w zakresie od 1 kHz do 40 kHz (punkty -3 dB). Począwszy od 40 kHz, stopniowo obracaj regulator w kierunku przeciwnym do ruchu wskazówek zegara, aby usunąć niepożądany szum HF lub dźwięk. Przydatne może być również stworzenie bardziej klasycznego brzmienia.
6 Przełącznik filtra dolnoprzepustowego IN - Przełącznik IN obok pokrętła sterowania dolnoprzepustowego wstawia filtr dolnoprzepustowy do toru sygnałowego, sterowanie wzmocnieniem wejścia i regulacją wstępnego strojenia na wyjściu. Żółta dioda LED przełącznika zaświeci się, wskazując, że filtr LP jest aktywny.

Sterowanica

7

Przełącznik odwrócenia fazy ∅ - Po wybraniu tego przełącznika faza sygnału zostaje odwrócona o 180". Zaświeci się zielona dioda LED na przełączniku, wskazując, że rewers ∅ jest włączony.

8

Kontrola filtra górnoprzepustowego - To pokrętło służy do regulacji częstotliwości filtra górnoprzepustowego w zakresie od 10 Hz do 400 Hz (punkty -3 dB). Począwszy od 10 Hz, obracaj regulator stopniowo zgodnie z ruchem wskazówek zegara, aby usunąć niepożądane treści o niskiej częstotliwości.

9

Przełącznik filtra górnoprzepustowego IN - Przełącznik IN obok pokrętła sterowania górnoprzepustowego wstawia filtr górnoprzepustowy do toru sygnałowego, sterowanie wzmocnieniem wejściowym i regulacją wstępnego strojenia wyjściowego. Żółta dioda LED przełącznika zaświeci się, wskazując, że filtr HP jest aktywny.

10

Przełącznik TX - Gdy ten przełącznik jest wybrany, podwojne zbalansowane wyjście aux jest włączone, jeśli moduł jest zamontowany w szafie Midas L6, L10 lub kompatybilnej serii 500, wyposażonej w zbalansowane wyjście aux XLR. Daje to możliwość aktywemro rozdzielacza mikrofonu / linii. Przełącznik TX nie ma wpływu na wyjście główne. Podwójne wyjście aux nie powinno być wybierane, jeśli jest używane w raku si serii 500, który jest wyposażony w odpowiednie zbalansowane złącze wyjściowe aux. (Jeśli nie masz pessimości, sprawdź pin moduło). Zielona dioda LED przełącznika TX świeci się, gdy włączone jest podwojne wyjście pomocnicze.

11

Obrotowy miernik poziomu wyjściowego - Preczyjny, 11-segmentowy obrotowy miernik wyjściowy z odczytem szczytowym ma zakres od -20 dBu do +20 dBu w krokach 4 dB. Miernik odczytuje poziom sygnału wyjściowego, aby umożliwiać preczyjne ustawienie regulacji poziomu wyjściowego.

12

Sterowanie trymowaniem wyjściowym - Ten obrotowy potencjometr dostrajania wyjścia zapewnia precyzyjną kontrolę poziomu sygnału wyjściowego. Ma zakres +/- 20 dB ze środkiem 0 dB. W połączeniu z regulacją wzmocnienia wejściowego, całkowite maksymalne wzmocnienie wynosi +80 dB, więcej niż wystarczające dla niskopoziomowych mikrofonów wstegowych itp. Ponadto, regulacja przycinania wyjścia może być używana do kontrolowania koloru, wzmocnienie wejścia mikrofonowego można zwiększyć. Aby skorzystać z odpornego na przeciążenia wzmacniacza mikrofonowego Midas, można zmniejszyć poziom wyjściowy, aby zapobiec zbyt wysokiemu poziomowi wyjściowemu.

Getting Started

Moduł 502 jest przeznaczony do montażu w obudowie typu rack lub obudowie serii 500, takiej jak Midas Legend L6 i L10. L6 / L10 dostarcza

połączenia wejściowe i wyjściowe do modułu 502, a także wewnętrzne zasilanie i zasilanie fantomowe do uruchomienia modułu.

Przy wyłączonym zasilaniu L6 / L10 zainstaluj moduł 502, wsuwając go ostrożnie, tak aby jego tylne złącze prawidłowo pasowało do

odpowiedniego złącza wielostykowego L6 / L10. Użyj 2 śrub, aby przymocować moduł 502 do przedniej górnej i dolnej szyny.

Puste przestrzenie w L6 lub L10 można wypełnić za pomocą czystych płytek Midas L1B. Płyty te zapobiegną przedostawaniu się

brudu, kurzu i innych przedmiotów do urządzenia.

Włóż inne moduły do swojego systemu.

Podłącz mikrofon i inny sprzęt audio do wejścia i wyjścia L6 / L10.

Moduł 502 może zapewnić zasilanie phantom + 48V, jeśli Twój mikrofon tego potrzebuje. Uwaga: nie wybieraj zasilania phantom, chyba że masz

pewność, że mikrofon tego wymaga. Mikrofony i inne urządzenia audio mogą zostać uszkodzone przez zasilanie phantom. Podczas włączania lub wyłączania + 48V zaleca się wyłączenie lub wyciszenie wszelkich podłączonych wzmacniaczy, aby uniknąć uderzeń prądu stałego słyszalnych w głośnikach.

Włącz zasilanie L6 / L10. Moduł 502 jest wyposażony w wewnętrzny przekaźnik wyciszania włączania / wyłączania zasilania. Po włączeniu

następuje 2- sekundowe opóźnienie przed podłączeniem wyjścia, aby uniknąć uderzeń przy włączaniu. Przekażnik zapobiega również uderzeniom przy wylączaniu poprzez wyscizanie wyjścia podczas zaniku zasilania. Wskazówka: Jeśli wymagane jest +48 V, wybierz przełącznik +48 V przed włączeniem L6 / L10. Następnie, po włączeniu zasilania, wyciszenie przekażnika zapobiegnie uśłyszeniu uderzenia włączającego +48V.

Obudowa Legend L10 500 do montażu w szafie serwerowej na 10 modułów

Obudowa do montażu w szafie Legend L6 serii 500 na 6 modułów (dostarczony zestaw słuchawkowy do szafy nie jest pokazany)

Specifications

tion Ważna informacja

1. Zarejestrować online.

Zarejestruj swoj nowy sprzęt Music Tribe zaraz po zakupie na stronie musictribe.com. Zarejestrowanie zakupu za pomocą naszego prostego formularza online pomaga nam szybciej i efektywniej rozpatrywać roszczenia dotyczące naprawy. Przeczytaj równie warunki naszej gwarancji, jeśli dotyczy.

1. Awaria. Jeśli Twoj autoryzowanys spottedawca Music Tribe nie znajduje się w pobliczu, możesz skontaktować się z autoryzowanym dostawcą Music Tribe dla swojego kraju, wymienionym w sekcji „Wsparcie” na stronie musictribe.com. Jeśli Twojego kraju nie ma na liście, sprawdź, czy Twoj problem może zostać rozwiązany przez nasze „Wsparcie online”, które można również znaleźć w sekcji „Wsparcie” na stronie musictribe.com. Alternatywnie, przeslij zgłoszenie gwarancyjne online na musictribe.com PRZED zwrotem produktu.

3. Połączenia zasilania.

Przed podłączeniem urządzenia do gniazdka sieciowego upewnij się, że używasz odpowiedniego napięcia sieciowego dla danego modelu. Wadliwe bezpieczniki należy bez wyjątku wymienić na bezpieczniki tego samego typu i wartości.
