Typ produktu	Czujnik dymu fotoelektryczny
Marka	Nedis
Model	DTCTSL40WT
EAN	5412810269211
Zasilanie	Bateria CR123A / CR17335, 3 V
Prąd spoczynkowy	≤ 10 μA
Prąd alarmowy	≤ 120 mA
Temperatura pracy	-10 °C do +50 °C
Wilgotność pracy	≤ 95 % RH
Wymiary	60 x 60 x 49,2 mm
Żywotność	10 lat
Gwarancja	2 lata
Montaż	Na suficie (płaskim lub nachylonym), uchwyt samoprzylepny
Czyszczenie	Co 6 miesięcy miękką szczotką
Test	Naciśnięcie przycisku testowego (co najmniej raz w tygodniu)
Tryb cichy	Tak, poprzez naciśnięcie przycisku Test/Tryb cichy
Wskaźnik świetlny	Czerwona dioda LED: miga w zależności od stanu
Detekcja	Dym (fotoelektryczny) – nie wykrywa gazu, ciepła ani płomieni
Przeznaczenie	Tylko do użytku domowego
Części zamienne	Bateria CR123A (możliwość wymiany)
Naprawialność	Nienaprawialny przez użytkownika – skontaktuj się z serwisem

Często zadawane pytania - DTCTSL40WT NEDIS

Jak zainstalować czujnik dymu DTCTSL40WT?

Przymocuj uchwyt montażowy do sufitu za pomocą taśmy dwustronnej. Usuń izolację z baterii, aby włączyć urządzenie, a następnie obróć alarm zgodnie z ruchem wskazówek zegara, aby zablokować go na uchwycie.

Gdzie należy umieścić czujnik dymu?

Zainstaluj go na środku płaskiego sufitu, co najmniej 30 cm od ścian i opraw oświetleniowych. W przypadku sufitu nachylonego umieść go 1 m od najwyższego punktu. Unikaj kuchni, łazienek i wilgotnych pomieszczeń.

Jak przetestować czujnik dymu?

Krótko naciśnij środkowy przycisk. Alarm powinien emitować szybkie sygnały dźwiękowe, a kontrolka migać. Testuj co najmniej raz w tygodniu. Nigdy nie używaj otwartego ognia.

Co zrobić w przypadku fałszywego alarmu (para, kuchnia)?

Naciśnij przycisk, aby włączyć tryb cichy. Czujnik wyłącza się na 10 minut, a następnie automatycznie wznawia działanie. Nigdy nie blokuj czujnika.

Jak wymienić baterię w czujniku?

Obróć alarm w kierunku przeciwnym do ruchu wskazówek zegara, aby odłączyć go od uchwytu. Wymień baterię CR123A, przestrzegając polaryzacji. Zamontuj alarm z powrotem na uchwycie.

Co oznacza miganie czerwonej diody?

Normalny : miga co 53 sekundy. Alarm : miga szybko. Słaba bateria : miga co 53 sekundy z sygnałem dźwiękowym. Usterka : miga 2 razy co 53 sekundy z dwoma sygnałami dźwiękowymi.

Jak wyczyścić czujnik dymu?

Czyść powierzchnię co 6 miesięcy miękką szczotką lub suchą ściereczką. Nie używaj rozpuszczalników, detergentów ani wody.

Jaka jest żywotność czujnika?

10 lat. Po tym okresie wymień go, nawet jeśli wydaje się nadal działać.

Czy czujnik wykrywa gaz lub ciepło?

Nie, ten czujnik fotoelektryczny wykrywa tylko dym. Nie jest przeznaczony do wykrywania gazu, ciepła ani płomieni.

Co zrobić, jeśli czujnik przestanie działać?

Najpierw sprawdź, czy jest prawidłowo zamocowany na uchwycie. Jeśli kontrolka wskazuje słabą baterię, wymień ją. W przypadku trwałej usterki skontaktuj się z obsługą klienta Nedis. Nie demontuj urządzenia.

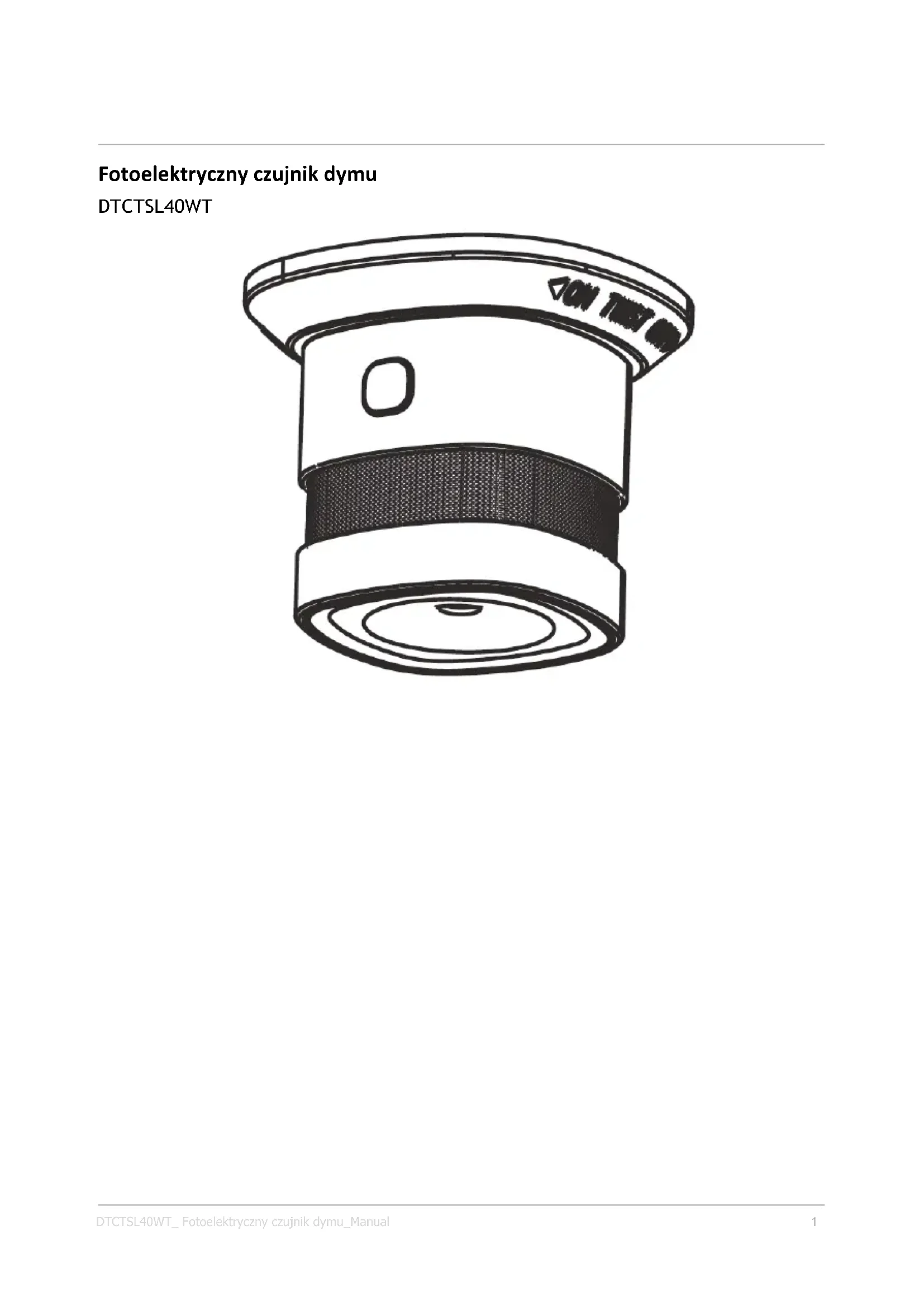

INSTRUKCJA OBSŁUGI DTCTSL40WT NEDIS

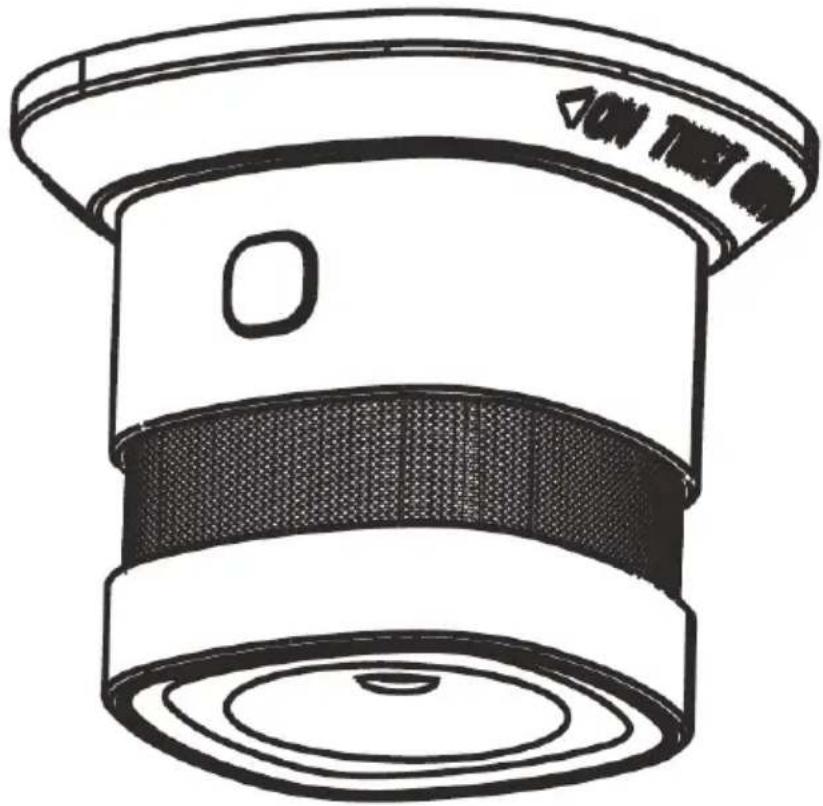

Fotoelektryczny czujnik dymu

DTCTSL40WT

• Wprowadzenie
• Przegład
• Szczegóły produktu
• Szczegółowy podręcznik użytkownika
• Historia zmian dokumentu
  • Dane działu obsługi klienta
• Gwarancja
• Bezpieczeństwo
• Zarządzanie jakością
• Dane kontaktowe
• Nota prawna

Wprowadzenie

Opisywany produkt to fotoelektryczny czujnik dymu, który jest urządzeniem ostrzegającym o obecności dymu. Fotoelektryczne czujniki dymu są bardziej skuteczne w przypadku powolnych pożarów, gdy ogień tli się godzinami, zanim wybuchną płomienie (np. papierosy palące się na kanapie lub w pościeli). Należy pamiętać, że nie wykrywa on gazu, ciepła ani samego ognia. Nie może też zapobiec pożarowi ani go ugasić. Po wykryciu dymu czerwona dioda LED zacznie szybko migać, a syrena będzie emitować sygnał alarmowy. Czujniki dymu powinny być montowane w takich miejscach, jak mieszkania, magazyny, piwnice, strychy itp.

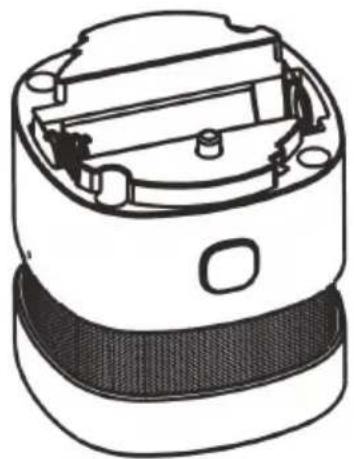

Przegład

1.

1. CR123A / CR17335 bateria

2. Moduł czujki optycznej

Szczegóły produktu

Fotoelektryczny czujnik dymu

Kod zamówienia: DTCTSL40WT

EAN: 5412810269211

Opakowanie: pudełko podarunkowe

Napięcie robocze: 3 V (CR123A)

Prąd spoczynkowy: ≤ 10 μA

Prąd alarmowy: ≤ 120 mA

Poziom dźwięku: 85 dB w odl. 3 m

Temp. robocza: -10^ +50^

Wilgotność robocza: ≤ 95% wilg. wzgl.

Wymiary: 60 × 60 × 49,2 mm

Szczegółowy podręcznik

użytkownika

Instalacja

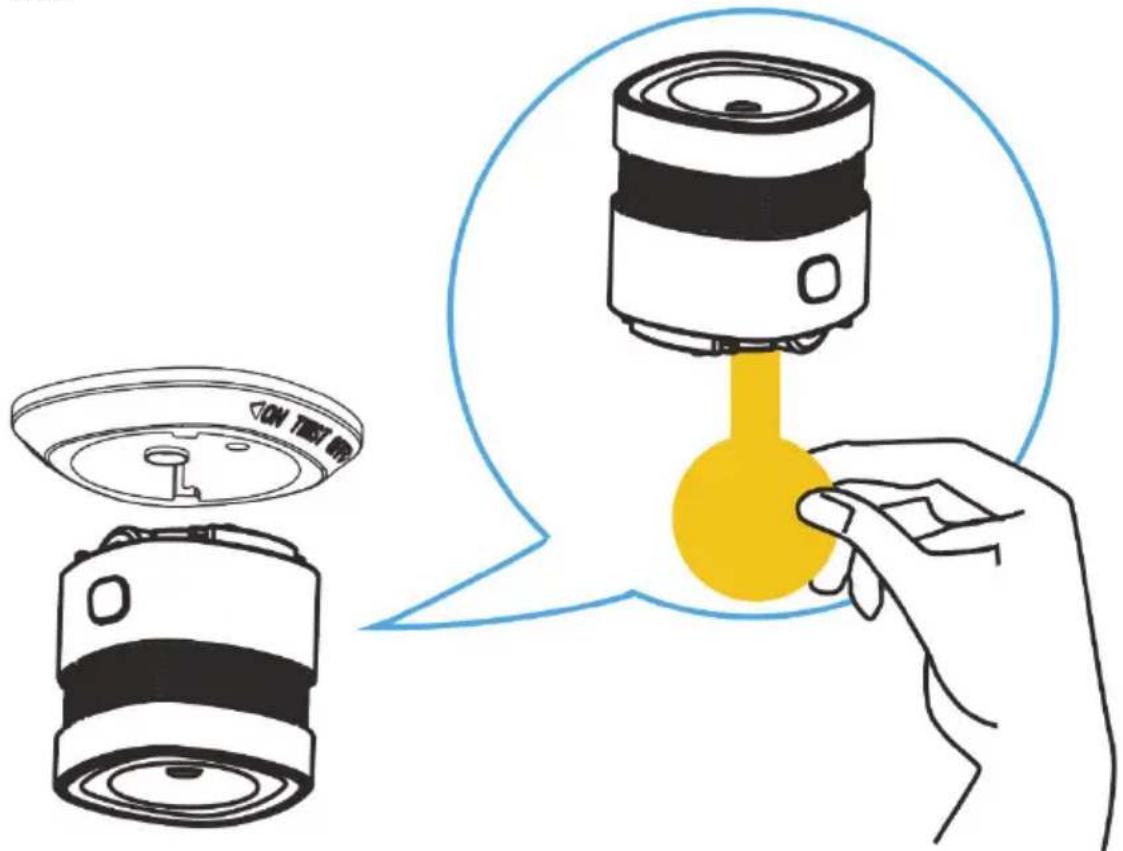

Krok 1

Obróć czujnik w lewo, aby odłączyć go od wspornika, a następnie wyjmij taśmę izolacyjną baterii, aby zasilić czujnik energią elektryczną.

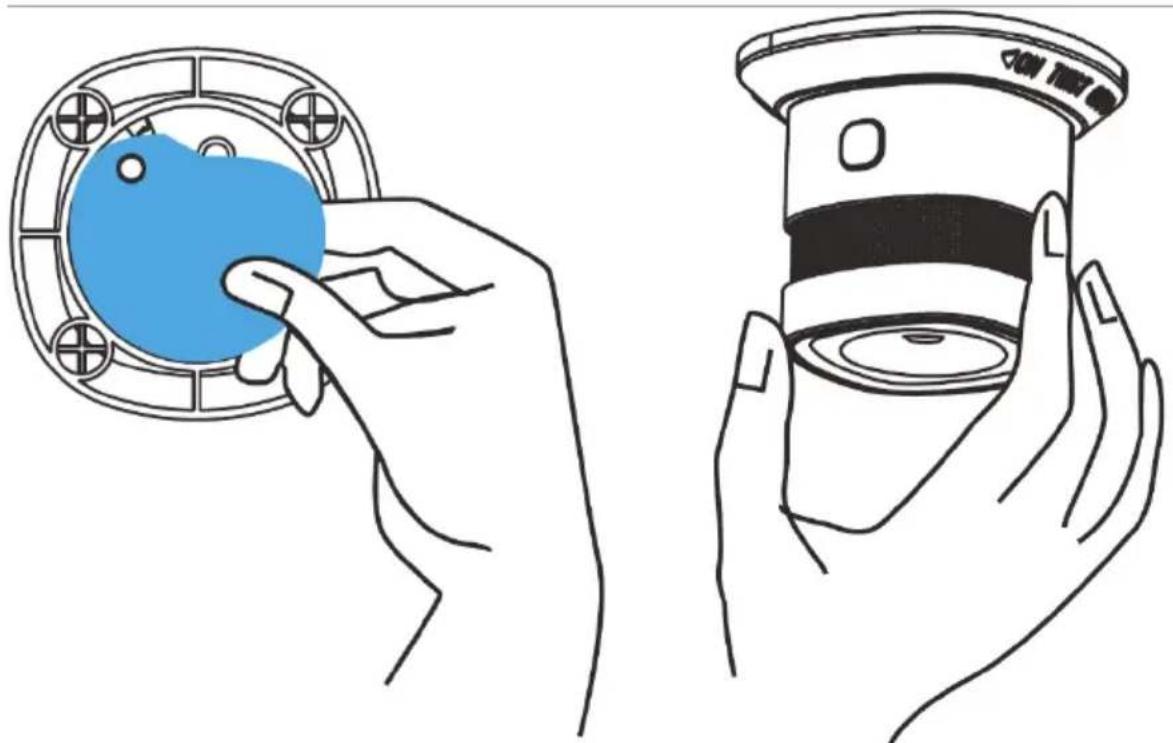

Krok 2

Zamocuj czujnik do wspornika montażowego i obróć w prawo, aby zablokować go w miejscu. Usuń membranę dwustronnej taśmy klejącej na wsporniku montażowym.

Stan i rozwiązywanie problemów

Stan	Działanie diody LED	Dźwięk alarmu
Normalny	Dioda LED miga co 53 s	Nie
Testowanie	Dioda LED miga szybko	Szybkie sygnały dźwiękowe
Alarm	Dioda LED miga szybko	Szybkie sygnały dźwiękowe
Tryb wyciszenia	Dioda LED miga co 10 s	Nie
Mały pobór mocy	Dioda LED miga co 53 s	Jeden sygnał dźwiękowy co 53 s
Usterka	Dioda LED miga 2× co 53 s	Dwa krótkie sygnały co 53 s

Jeśli czujnik dymu nie działa prawidłowo, aby wykryć i usunąć usterkę, należy wykonać następujące czynności.

1. Czujnik dymu nie emituje dźwięku. Należy sprawdzić, czy czujnik jest prawidłowo przymocowany do wspornika montażowego.

2. Bateria jest wyładowana (patrz punkt 1). Należy natychmiast wymienić baterię.

3. Usterki spowodowane przez kurz, brud lub olej itp. (patrz punkt 1) Należy dokładnie wyczyścić czujkę dymu.

Wyciszenie i test

Podczas korzystania z funkcji wyciszenia upewnij się, że nie ma realnego niebezpieczeństwa pożaru. Jeśli niegroźny dym (np. para wodna) powoduje kłopotliwe alarmy, nie należy wstrzymywać alarmu, blokując czujkę dymu lub w inny sposób. Aby wstrzymać alarm tymczasowo, możesz wcisnąć przycisk testowy/wyciszania alarmu. (dziesięć minut później czujka dymu powróci do stanu normalnej pracy)

MINI NO

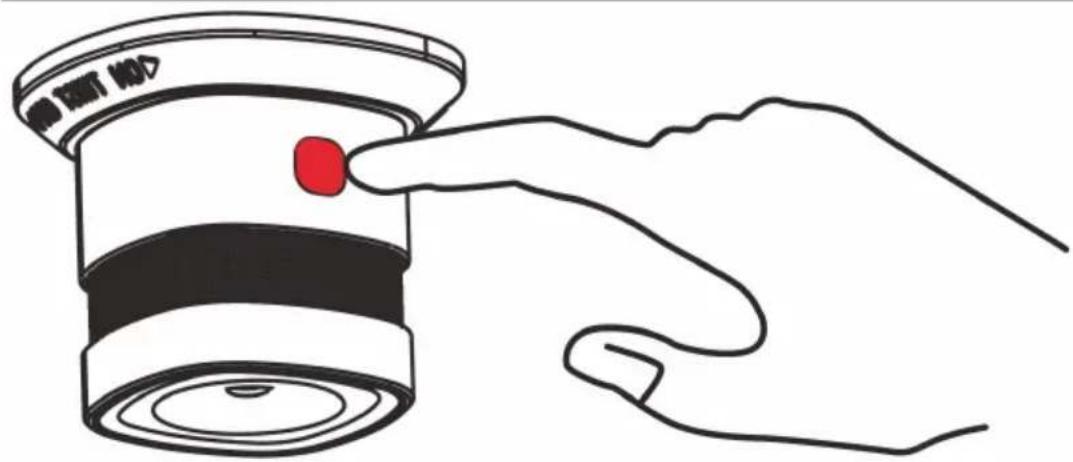

Naciśnij i zwolnij przycisk testowy, aby przetestować czujnik. Alarm będzie emitował głośne, krótkie sygnały dźwiękowe. Oznacza to, że czujka dymu może normalnie pracować. Alarm przestaje emitować dźwięki po zwolnieniu przycisku testowego. Zaleca się testowanie czujnika dymu co najmniej raz w tygodniu. Nie należy używać otwartego ognia w celu sprawdzenia czujnika dymu.

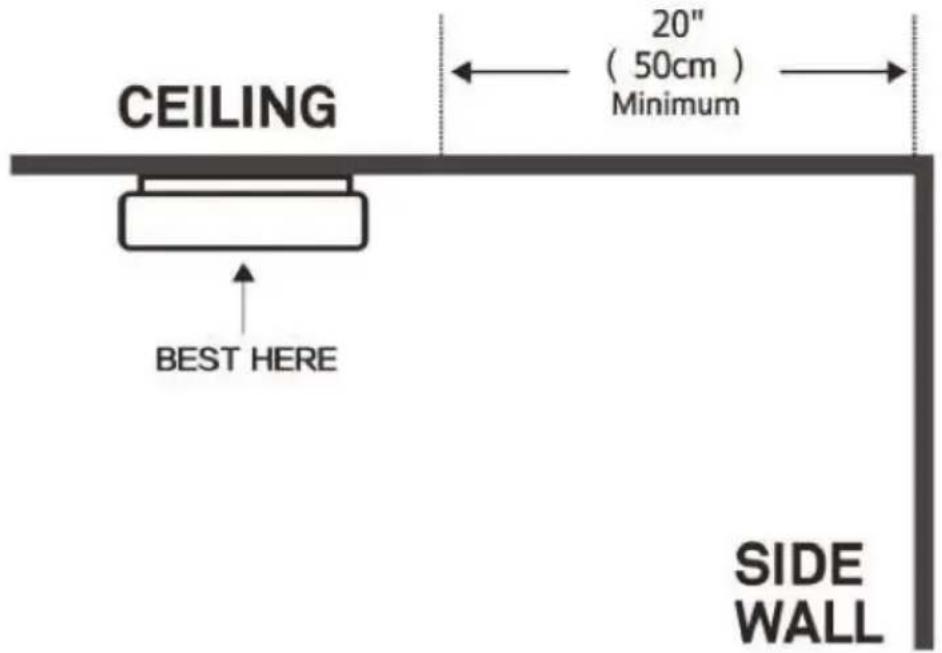

Montaż na płaskim suficie

Wiemy, że dym unosi się do sufitu, a następnie rozchodzi się poziomo, dlatego najlepsze położenie czujnika to zwykle środek sufitu. Nie montuj czujki dymu w obszarze zastoju powietrza (jak po kazano na poniższym rysunku) i zachowaj przynajmniej 30 cm odległości od świąteł lub innych elementów dekoracyjnych. Jeśli pomieszczenie jest dłuższe niż 12 metrów, należy zamontować co najmniej 2 czujniki dymu.

CEILING 20" ( 50cm ) Minimum BEST HERE SIDE WALL

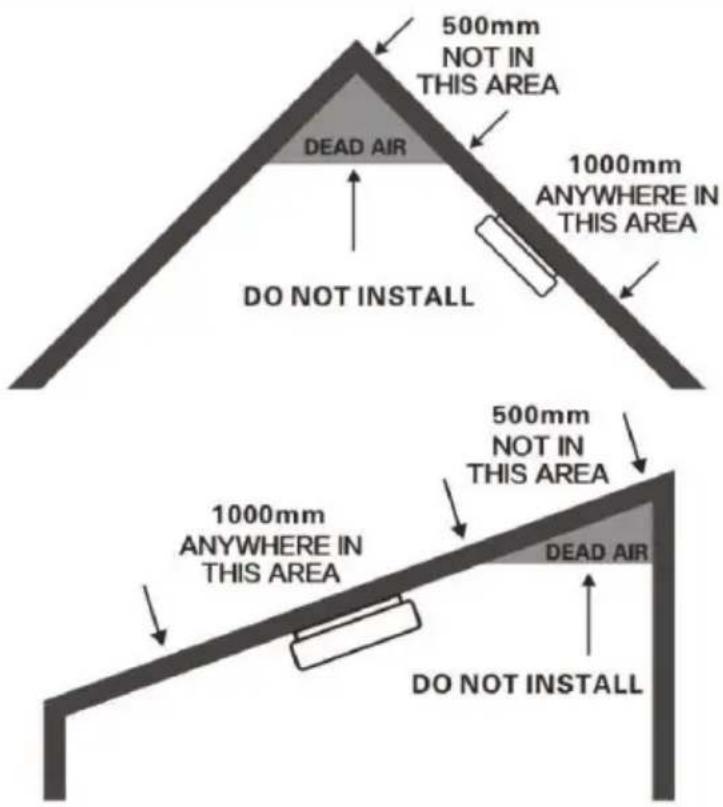

Montaż na pochyłym suficie

Zastój powietrza na szczycie pochyłego sufitu może uniemożliwić dotarcie dymu do czujnika w czasie umożliwiającym wczesne ostrzeżenie. Dlatego czujniki dymu należy montować na suficie w miejscu oddalonym o 1 m (3 stopy) od najwyższego punktu stropu.

Obszar zastoju powietrza

Powierzchnia jedno- i wielopietrowa

Jadalnia Kuchnia Sypialnia Sypialnia Salon Sypialnia

Uwaga:

Czujniki dymu zapewniające minimalną ochronę

Czujniki dymu zapewniające minimalną ochronę

Czujka ciepła

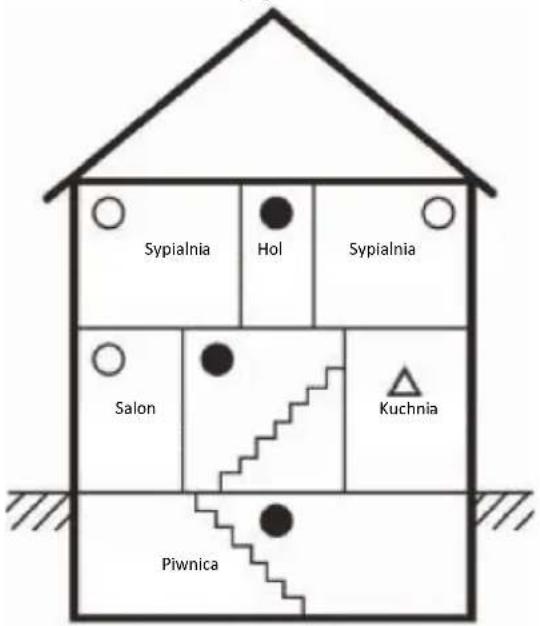

Powierzchnia wielopietrowa

Sypialnia Hol Sypialnia Salon Kuchnia Piwnica

Uwaga:

Czujniki dymu zapewniające minimalną ochronę

Czujniki dymu zapewniające minimalną ochronę

Czujka ciepła

Wymiana baterii

CR123A

Wymień baterię w prawidłowy sposób, zgodnie z dodatnim i ujemnym biegunem. Zużyta baterię należy zutylizować w odpowiedni sposób. Zwróć uwagę na ochronę środowiska.

Uwaga

1. Funkcja automatycznego wykrywania wadliwego działania tego czujnika dymu zapewnia jedynie kontrolę wadliwego działania czujnika fotoelektrycznego na podczerwień. Zgodnie z wymaganiami czułość czujnika należy sprawdzać okresowo.

2. Aby zapewnić odpowiednią czułość na dym, co 6 miesięcy należy czyścić powierzchnię czujnika dymu miękką szczotką lub środkiem czyszczącym. Do czyszczenia czujnika dymu nie wolno używać rozpuszczalników ani detergentów.

3. W razie problemów z działaniem czujnika należy skontaktować się z dostawcą. Nie rozmontowywać czujników ani nie próbować ich naprawiać na własną rękę.

4. Jeśli czujniki dymu nie będą używane przez dłuższy czas, należy je zdemontować, wyjąć z nich baterie, umieścić w opakowaniu i przechowywać w chłodnym miejscu.

5. Fotoelektryczne czujniki dymu mogą ograniczyć ryzyko pożaru. Nie gwarantują jednak stuprocentowego bezpieczeństwa. W trosce o swoje bezpieczeństwo stosuj ten czujnik dymu w prawidłowy sposób i zapoznaj się ze wskazówkami dotyczącymi bezpieczeństwa przeciwpożarowego. W codziennym życiu przestrzegaj zasad bezpieczeństwa i stosuj środki zapobiegawcze.

Historia zmian dokumentu

Fotoelektryczny czujnik dymu Nedis DTCTSL40WT (EAN: 5412810269211) - szczegółowy podręcznik, wersja V1.0

Dane działu obsługi klienta

NEDIS UK limited http://www.nedis.com

c/o BPC

Prebend House

72 London Road

Leicester

LE2 0QR

Tel.: [phone]

Gwarancja

Standardowa 2-letnia

Bezpieczeństwo

1. Prezentowany czujnik alarmowy przeznaczony jest specjalnie do użytku domowego; może nie zapewniać wystarczającego ostrzeżenia przed pożarem w miejscach publicznych.
2. Nie należy go montować w łazienkach ani w innych wilgotnych, zakurzonych lub zaolejonych pomieszczeniach. Nie należy go instalować w miejscach z przepływem powietrza, gdzie działa klimatyzator lub wentylator itp.
3. Utrzymuj czujnik w czystości i nie dopuszczaj do nagromadzenia się na nim kurzu ani tłustych zanieczyszczeń. Zaleca się jego czyszczenie co 6 miesięcy domowymi środkami czyszczącymi i miękką szczotką.
4. Okres użytkowania czujnika wynosi 10 lat; należy go wymienić po 10 latach, nawet jeśli nadal działa.
5. Jeśli wystąpi alarm, należy odpowiednio na niego zareagować. Oprócz właściwego stosowania czujnika dymu powinniśmy również umacniać
   świadomość zasad bezpieczeństwa przeciwpożarowego.

Wskazówki dotyczące bezpieczeństwa przeciwpożarowego

Postępuj zgodnie zasadami bezpieczeństwa przeciwpożarowego i unikaj niżej wymienionych niebezpiecznych sytuacji.

1. Łatwopalne płyny, takie jak benzyna, należy przechowywać w bezpiecznych miejscach.
2. Nie należy palić papierosów w łóżku, a po paleniu należy gasić niedopałki.
3. Jeśli wtyczki, wyłączniki, gniazdka, przewody elektryczne itp. są zepsute, postrzepione lub pęknięte, należy je niezwłocznie wymienić.
4. Używając elektrycznych urządzeń domowych, takich jak grzejnik i grzałka, nie wolno przeciązać obwodów. Należy regularnie sprawdzać stan sprzętu w celu likwidacji zagrożenia w zarodku.
5. Trzymaj przenośne grzejniki i otwarty ogień, np. świece, z dala od materiałów łatwopalnych.

6. Przechowuj zapałki i zapalniczki poza zasięgiem dzieci

7. Zadbaj o to, aby mieć co najmniej jedną działającą gaśnicę na każdym piętrze i jedną dodatkową w kuchni. Upewnij się, że drabiny ewakuacyjne lub inne pewne drogi ucieczki są dostępne w razie zablokowania schodów.

8. Upewnij się, że wszyscy członkowie rodziny wiedzą, jak postępować, gdy wystąpi alarm pożarowy.
9. Zamontuj czujniki dymu w prawidłowy sposób, zgodnie z tym podręcznikiem. Utrzymuj czujnik alarmowy w czystości i zapobiegaj gromadzeniu się na nim kurzu. Testuj czujniki dymu co najmniej raz w miesiącu, aby upewnić się, że pracują prawidłowo. Jeśli tak nie jest, należy je niezwłocznie wymienić.

Zarządzanie jakością

Numer referencyjny DOP: 20180426002
