Terméktípus	Füstérzékelő (fotoelektromos)
Márka	Nedis
Modell	DTCTSL40WT
EAN	5412810269211
Tápellátás	CR123A / CR17335 elem, 3 V
Nyugalmi áram	≤ 10 μA
Riasztási áram	≤ 120 mA
Üzemi hőmérséklet	-10 °C - +50 °C
Üzemi páratartalom	≤ 95% RH
Méretek	60 x 60 x 49,2 mm
Élettartam	10 év
Garancia	2 év
Szerelés	Mennyezetre (sík vagy ferde), ragasztós rögzítő
Tisztítás	6 havonta puha kefével
Teszt	Nyomja meg a Teszt gombot (legalább hetente egyszer)
Csendes mód	Igen, a Teszt/Csendes mód gomb megnyomásával
Jelzőlámpa	Piros LED: állapot szerint villog
Érzékelés	Füst (fotoelektromos) - nem érzékeli a gázt, hőt vagy lángot
Rendeltetésszerű használat	Csak háztartási használatra
Alkatrészek	CR123A elem (cserélhető)
Javíthatóság	Nem javítható a felhasználó által - lépjen kapcsolatba az ügyfélszolgálattal

Gyakran ismételt kérdések - DTCTSL40WT NEDIS

Hogyan telepítsem a DTCTSL40WT füstérzékelőt?

Rögzítse a rögzítőlemezt a mennyezetre a kétoldalas ragasztóval. Távolítsa el az elem szigetelőcsíkját az eszköz aktiválásához, majd forgassa el a riasztót az óramutató járásával megegyező irányba, hogy rögzítse a tartóra.

Hová helyezzem a füstérzékelőt?

Szerelje fel sima mennyezet közepére, legalább 30 cm távolságra a falaktól és világítótestektől. Ferde mennyezet esetén helyezze 1 m-re a legmagasabb ponttól. Kerülje a konyhákat, fürdőszobákat és nedves helyiségeket.

Hogyan teszteljem a füstérzékelőt?

Nyomja meg röviden a középső gombot. A riasztónak gyors sípolást kell kiadnia, és a jelzőfénynek villognia kell. Tesztelje legalább hetente egyszer. Soha ne használjon nyílt lángot.

Mit tegyek téves riasztás (gőz, főzés) esetén?

Nyomja meg a gombot a csendes mód aktiválásához. Az érzékelő 10 percre elhallgat, majd automatikusan folytatja. Soha ne blokkolja az érzékelőt.

Hogyan cseréljem ki az érzékelő elemét?

Forgassa el a riasztót az óramutató járásával ellentétes irányba, hogy leválassza a tartóról. Cserélje ki a CR123A elemet a polaritás figyelembevételével. Helyezze vissza a riasztót a tartóra.

Mit jelent a piros jelzőfény villogása?

Normál: 53 másodpercenként villog. Riasztás: gyorsan villog. Gyenge elem: 53 másodpercenként villog egy sípolással. Hiba: 53 másodpercenként kétszer villog két sípolással.

Hogyan tisztítsam a füstérzékelőt?

Tisztítsa a felületet 6 havonta puha kefével vagy száraz ruhával. Ne használjon oldószereket, tisztítószereket vagy vizet.

Mi az érzékelő élettartama?

10 év. Ezen időszak után cserélje ki, még ha működőképesnek is tűnik.

Érzékeli-e az érzékelő a gázt vagy a hőt?

Nem, ez a fotoelektromos érzékelő csak füstöt érzékeli. Nem alkalmas gáz, hő vagy láng érzékelésére.

Mit tegyek, ha az érzékelő nem működik?

Először ellenőrizze, hogy megfelelően rögzítve van-e a tartón. Ha a jelzőfény gyenge elemet jelez, cserélje ki. Tartós hiba esetén lépjen kapcsolatba a Nedis ügyfélszolgálattal. Ne szerelje szét a készüléket.

HASZNÁLATI ÚTMUTATÓ DTCTSL40WT NEDIS

Fotoelektromos Füstjelző

DTCTSL40WT

• Bevezetés
• Áttekintés
• Termék részletei
  • Részletes felhasználói útmutató
  • Dokumentum korábbi változatai
• Ügyféltámogatás részletei
• Jótállás
• Biztonság
• Minőségirányítás
• Kapcsolat
  Jogi

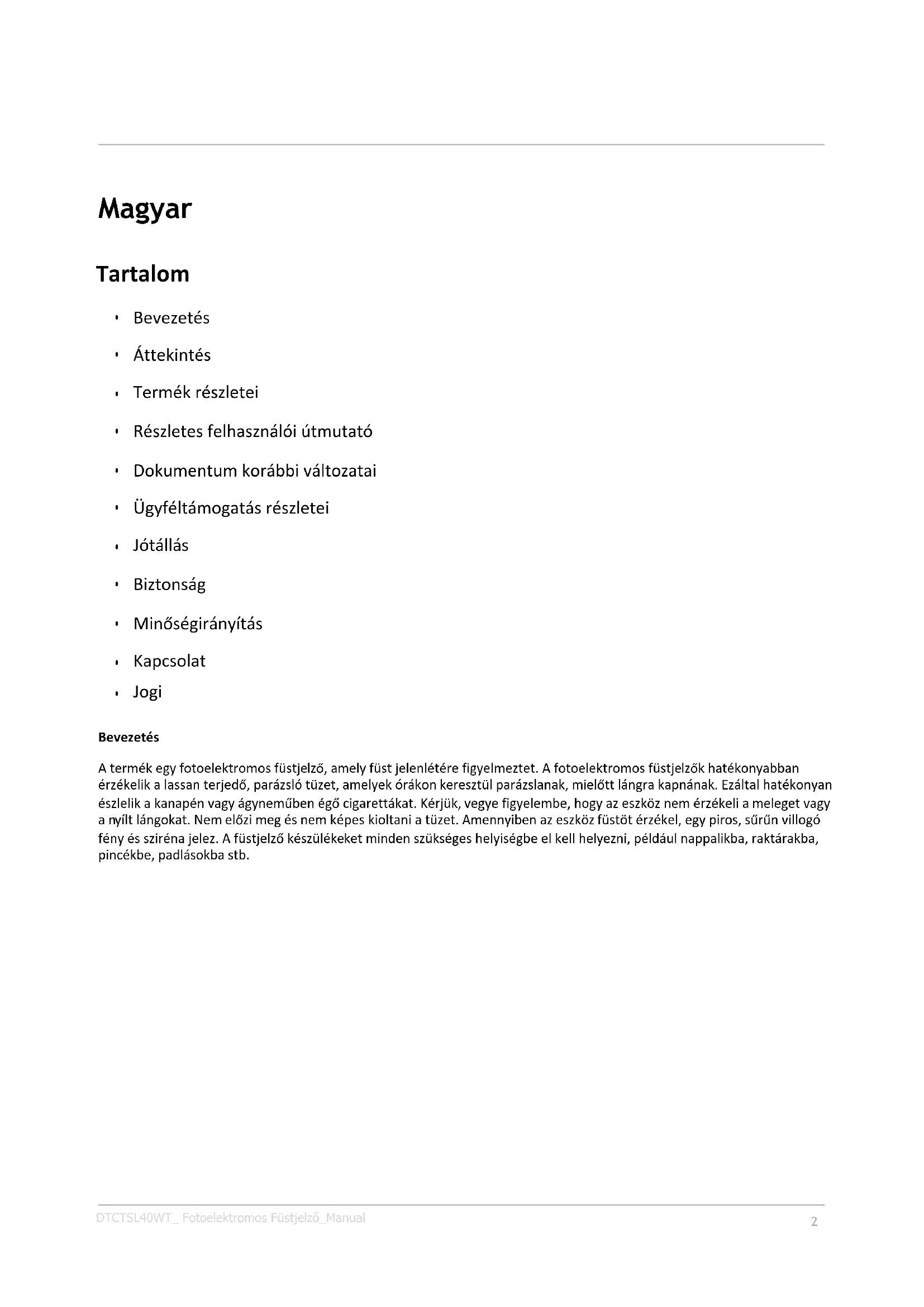

Bevezetés

A termék egy fotoelektromos füstjelző, amely füst jelenlétére figyelmeztet. A fotoelektromos füstjelzők hatékonyabban érzékelik a lassan terjedő, parázsló tüzet, amelyek órákon keresztül parázslanak, mielőtt lángra kapnának. Ezáltal hatékonyan észlelik a kanapén vagy ágyneműben égő cigarettákat. Kérjük, vegye figyelembe, hogy az eszköz nem érzékeli a meleget vagy a nyílt lángokat. Nem előzi meg és nem képes kioltani a tüzet. Amennyiben az eszköz füstöt érzékel, egy piros, sűrűn villogó fény és sziréna jelez. A füstjelző készülékeket minden szükséges helyiségbe el kell helyezni, például nappalikba, raktárakba, pincékbe, padlásokba stb.

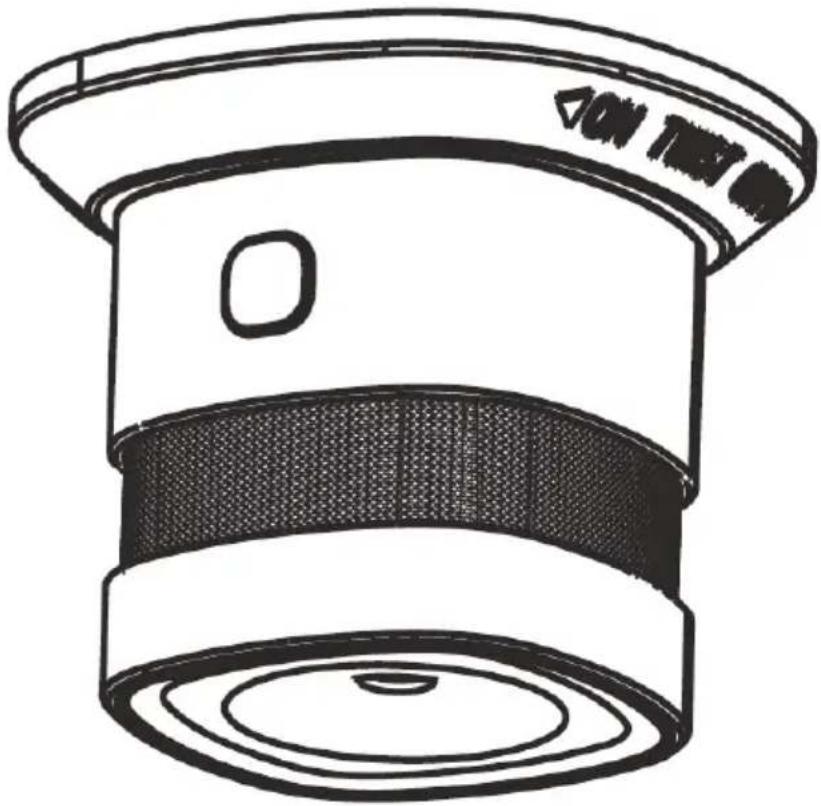

Áttekintés

1.

1. Alaplemez
2. CR123A / CR17335 elem
3. Optikai érzékelőegység

Termék részletei

Fotoelektromos Füstjelző

Megrendelési kód: DTCTSL40WT

EAN: 5412810269211

Csomagolás: Ajándékdoboz

Üzemi feszültség: 3 V (CR123A)

Statikus elektromosság: ≤ 10 μA

Riasztási áramerősség: ≤ 120 mA

Hangmagasság: 85 dB 3 m-en belül

Üzemi hömérséklet.: -10 °C \~ +50 °C

Páratartalom működés közben: ≤ 95 % RH

Méret: 60 x 60 x 49,2 mm

Részletes felhasználói

útmutató

Üzembe helyezés

1. lépés

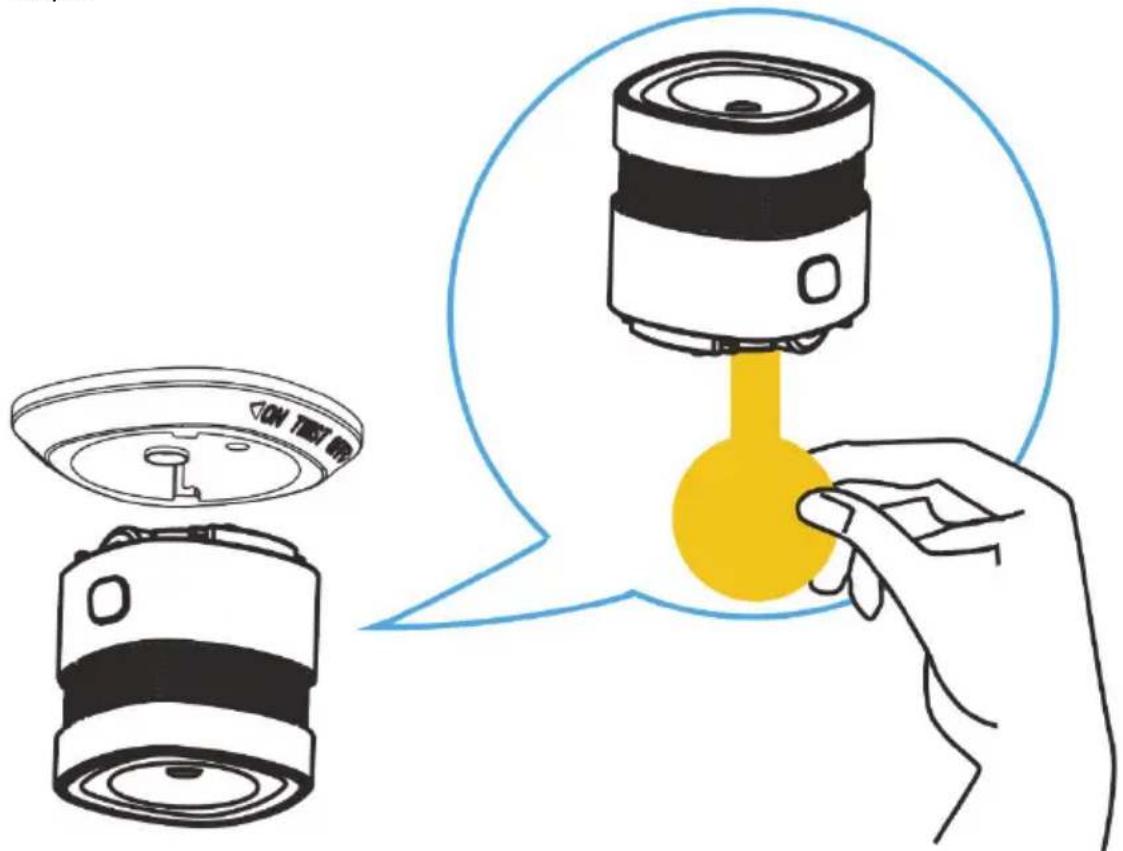

A konzolról való eltávolításhoz forgassa el a riasztót az óramutató járásával ellenkező irányba, majd távolítsa el az elemet szigetelő szalagot a riasztó árammal való ellátáshoz.

1. lépés

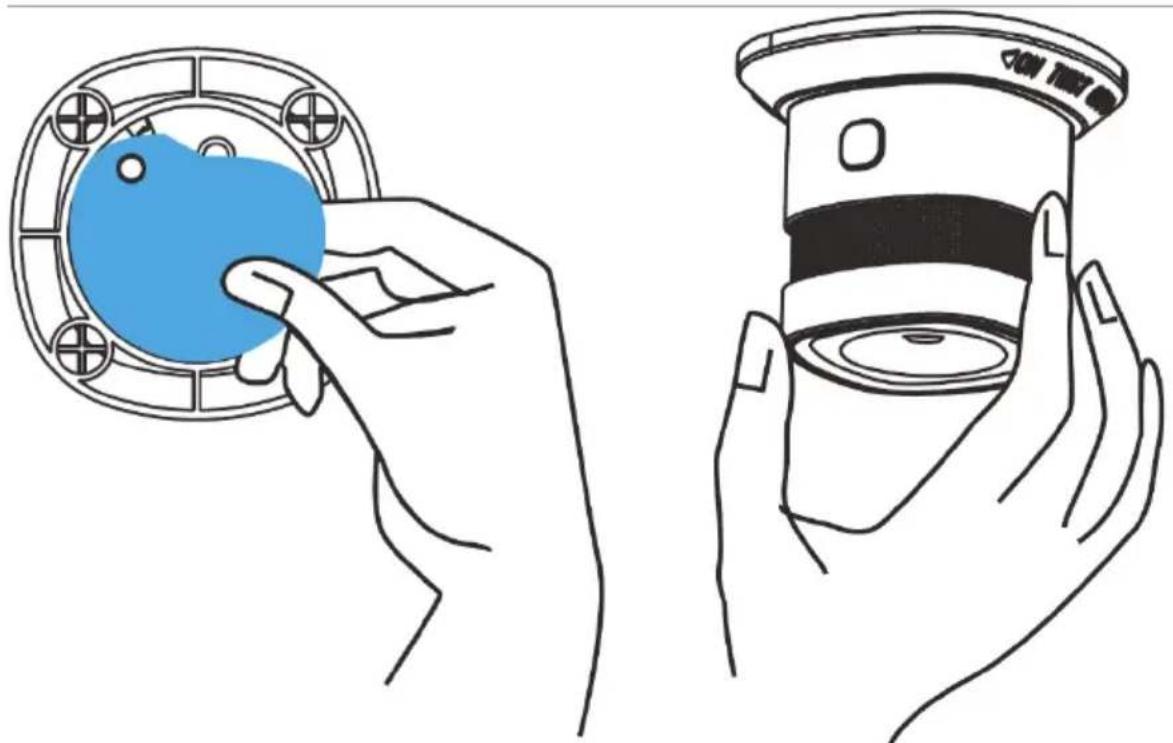

Csatlakoztassa a riasztót a rögzítőkonzolhoz, a rögzítéshez forgassa el az óramutató járásával egyező irányba. Távolítsa el a konzolon lévő kétoldalú ragasztószalag membránját.

Állapot és Hibaelhárítás

Állapot	A led működése	A riasztó hangja
Normál	A LED 53 másodpercenként felvillan Nem
Tesztelés	A LED gyorsan villog	Gyors sípoló hangok
Riasztás	A LED gyorsan villog	Gyors sípoló hangok
Némítás mód	A LED 10 másodpercenként felvillan Nem
Kis áramú	A LED 53 másodpercenként felvillan	53 másodpercenként egy sípszó
Hiba	A LED 53 másodpercenként kétszervillan fel	53 másodpercenként két sípszó

Amennyiben a riasztó nem működik megfelelően, a hibaelháritáshoz, kérjük, kövesse az alábbi eljárásokat.

1. Amennyiben a füstjelző nem ad ki hangot, kérjük, ellenőrizze, hogy a riasztó megfelelően lett-e hozzácsatolva a rögzítőkonzolhoz.

2. Ha az elem lemerül (lásd 1. nyomtatvány), kérjük, azonnal cserélje ki.

3.Kosz, po r, olaj stb okozta hiba (lásd 1. nyomtatvány) esetén, kérjük, megfelelően tisztítsa meg a füstérzékelőt.

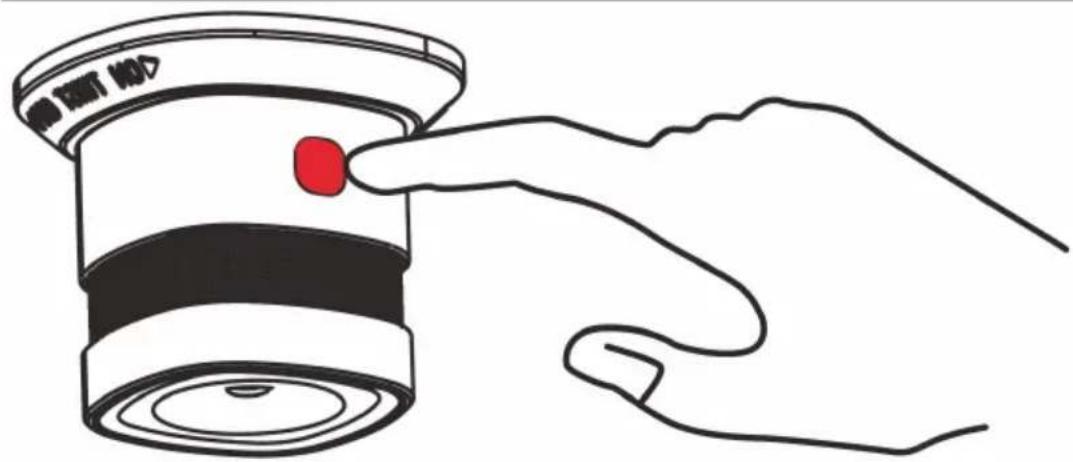

Némítás és teszt

Kérjük, győződjön meg róla, hogy nem áll fenn valódi tűzveszély a néma funkció használatakor. Amennyiben nem veszélyes forrásból eredő füst (pl. gőz) okoz téves riasztást, kérjük, ne az érzékelő elfedésével vagy egyéb megoldásokkal kapcsolja ki a riasztót. A mute/test (némítás/teszt) gomb megnyomásával ideiglenesen kikapcsolhatja a riasztót. (Tíz perc elteltével a füstérzékelő ismét normal működésre áll vissza)

MINI NO

Nyomja le majd engedje fel a test (teszt) gombot a riasztó teszteléséhez. A riasztó hangos, rövid sípoló jelzéseket hallat. Ha ezt tapasztalja, a riasztó megfelelően működik. A riasztó a teszt gomb felengedésével elnémul. A füstjelzőt legalább hetente egyszer ajánlott tesztelni. Ne alkalmazzon nyílt lángot a füstérzékelő teszteléséhez.

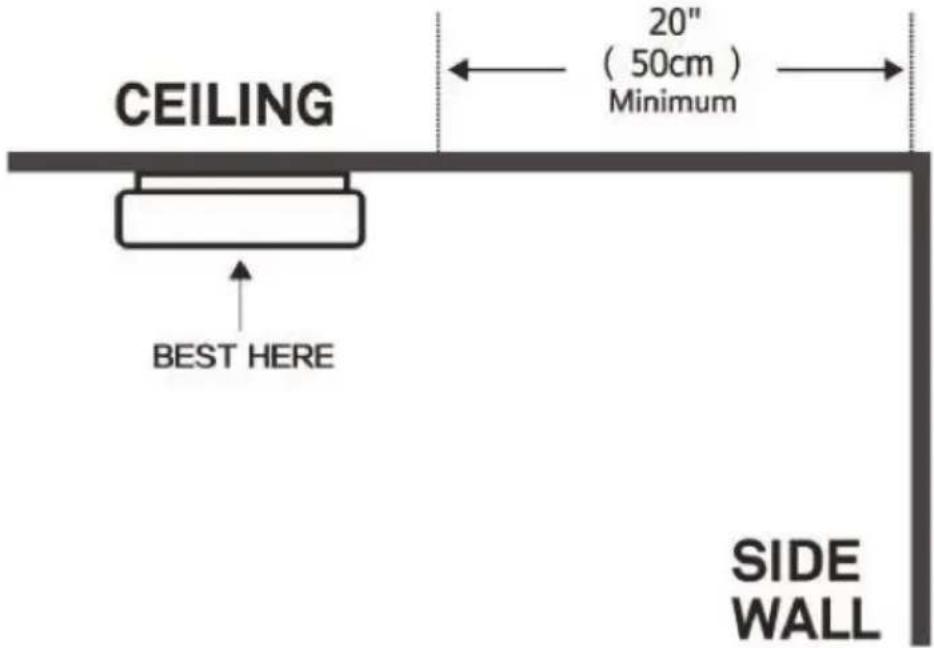

Sík mennyezeti konzol

Tudjuk, hogy a füst felemelkedik a plafonig, majd vízszintesen elterjed a mennyezeten, így a riasztót a mennyezet közepén a legjobb elhelyezi. Ne rögzítse a füstérzékelőt nem szellőző területre (lásd a lenti ábrán), valamint helyezze minimum 30 cm-es távolságra lámpáktól és egyéb dekorációktól. 12 méternél hosszabb folyosóba minimum 2 füstérzékelőt szereljen.

CEILING 20" ( 50cm ) Minimum BEST HERE SIDE WALL

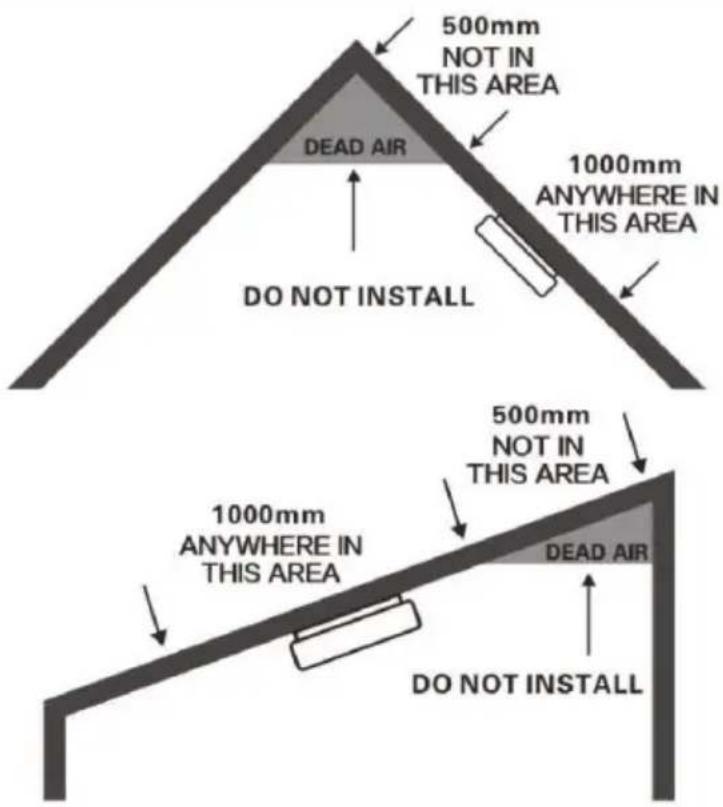

Lejtő mennyezeti konzol

A lejtő mennyezet csúcsán lévő nem szellőző területen a füst nem feltétlen éri el időben az érzékelőt, így a riasztó nem tud korai figyelmeztetést adni. A füstérzékelőket tehát rögzítse 1 méterre a mennyezet legmagasabb pontjától.

Nem szellőző terület

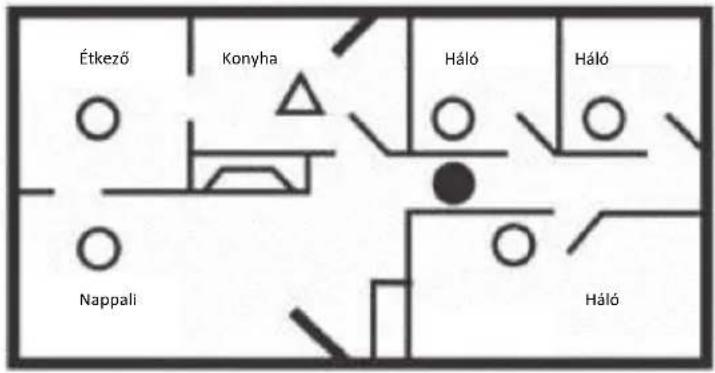

Egy- és többszintes alaprajz

Étkező Konyha Háló Háló Nappali Háló

Megjegyzés:

Füstérzékelők minimum védelemhez

Füstérzékelők minimum védelemhez

Hőérzékelő

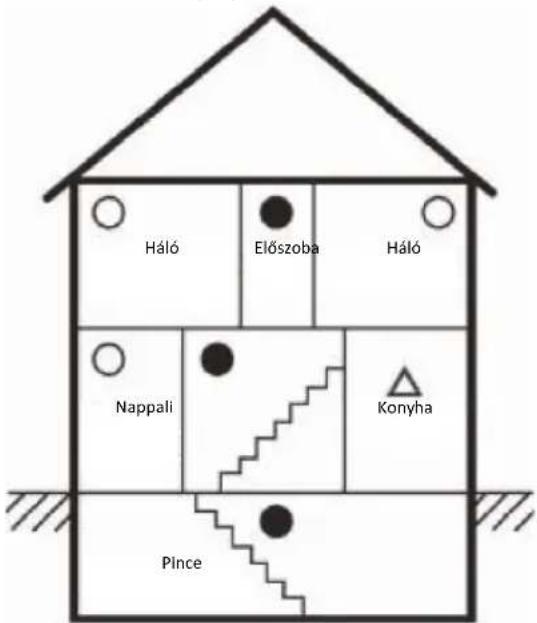

Többszintes alaprajz

Háló Előszoba Háló Nappali Konyha Pince

Megjegyzést:

Füstérzékelők minimum védelemhez

Füstérzékelők minimum védelemhez

Hőérzékelő

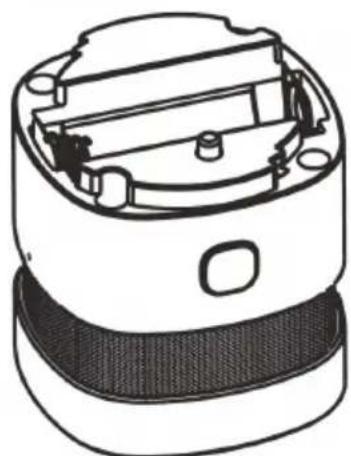

Elemcsere

CR123A

Kérjük, cserélje ki az elemeket a megfelelő módon a pozitív és negatív elektródáknak megfelelően. A használt elemektől a megfelelő módon szabaduljon meg. Ügyeljen a környezet védelmére.

Megjegyzés

1. A füstérzékelő automatikus hibaellenőrzője csak az infravörös fotoelektromos érzékelő meghibásodását ellenőrzi. Az érzékelő érzékenységét időszakosan, szükség szerint ellenőrizni kell.
2. Az érzékelő füttel szembeni érzékenységének biztosításához félévente tisztítsa meg a riasztó felületét puha kefével vagy tisztítóval. Ne használjon folyékony oldószert vagy tisztítószert a füstérzékelő tisztításához.
3. Hibás működés esetén időben vegye fel a kapcsolatot az eladóval. Ne szerelje szét és ne próbálja meg megjavítani a riasztót.
4. Ha a füstérzékelőket hosszú ideig nem használja, távolítsa el őket, vegye ki az elemeket, tegye vissza a dobozába és tárolja hűvös helyen.
   5.A fotoe lektromos füstjelzők elejét vehetik a tragédiának. Azonban nem garantálnak teljes biztonságot. Biztonsága érdekében kérjük, alkalmazza megfelelően a füstjelzőt és ismerje meg a túzbiztonsági tanácsokat. A mindennapok során is ügyeljen a biztonságtudatosságra és tegyen megelőző intézkedéseket.

Dokumentum korábbi

változatai

Nedis Fotoelektromos Füstjelző DTCTSL40WT (EAN: 5412810269211) részletes kézikönyv V1.0 verzió

Ügyféltámogatás részletei

NEDIS UK limited http://www.nedis.com

c/o BPC

Prebend House

72 London Road

Leicester

LE2 0QR

Tel: [phone]

Jótállás

Standard 2 év

Biztonság

1. A jelen riasztó kifejezetten otthoni használatra lett tervezve, nem alkalmazható közterületek tűzriasztására.
2. Kérjük, ne helyezze fürdőszobába és egyéb nedves, poros, zsíros helyekre. Ne helyezze klimatizált helyiségekbe.
3. Kérjük, tartsa a riasztót tisztán, ne hagyja, hogy a por és a zsír felgyúljön rajta. Ajánlott félévente háztartási tisztítószerrel és puha kefével letisztíani.
4. A riasztó élettartama 10 év, kérjük cserélje le 10 év után még akkor is, ha az még működőképes.
5. Amennyiben a riasztó bekapcsol, kérjük, figyeljen oda rá. A füstjelző megfelelő használata mellett. a tűzbiztonság tudatosságát is erősítenünk kell.

Tűzbiztonsági tanácsok

Kérjük, tartsa be a tűzbiztonsági szabályokat és kerülje az alábbi, veszélyes helyzeteket.

1. A gyúlékony folyadékokat, mint például a benzint, biztonságos helyeken kell tárolni.
2. Kérjük, ne gyújtson rá az ágyban és oltsa el a cigarettetát minden használat után.
3. Amennyiben törött, repedt, kopott dugaszokat, kapcsolókat, aljzatokat vagy elektromos vezetékeket lát, kérjük azonnal szabaduljon meg tőlük.

4. Elektromos háztartási berendezések, például fűtők vagy melegítők használatakor ne terhelje túl az áramkört. Rendszeresen ellenőrizze a berendezéseket, hogy megelőzze a bajt.

5. Gyúlékony anyagoktól tartson távol minden fűtőelemet és nyílt lángot, például gyertyákat.

6. Ne hagyjon gyufákat és öngyújtókat gyermekek közelében

7. Bizonyosodjon meg afelől, hogy legalább egy működőképes tűzoltókészülék legyen minden szinten és plusz egy a konyhában. Ellenőrizze, hogy tűzlépcsők vagy egyéb megbízható menekülési útvonalak is elérhetők legyenek arra az esetre, ha a lépcsők nem járhatók.

8. Gondoskodjon afelöl, hogy minden családtagja tudja mi a teendő túzjelzés esetén.

9. A füstjelzőket megfelelően, a kézikönyv szerint telepítse. A riasztót tartsa tisztán és ne hagyja, hogy a por ellepje. Legalább havonta tesztelje a füstérzékelőket, hogy megbizonyosodjon afelől, hogy azok megfelelően működnek. Amennyiben már

nem működnek, azonnal cserélje ki öket.

Minőségirányítás

DOP hivatkozási szám: 20180426002
