DTCTSL40WT - Savuilmaisin NEDIS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Valosähköinen savuilmaisin
Merkki	Nedis
Malli	DTCTSL40WT
EAN	5412810269211
Virtalähde	Paristo CR123A / CR17335, 3 V
Lepovirta	≤ 10 μA
Hälytysvirta	≤ 120 mA
Käyttölämpötila	-10 °C – +50 °C
Käyttökosteus	≤ 95 % RH
Mitat	60 x 60 x 49,2 mm
Käyttöikä	10 vuotta
Takuu	2 vuotta
Asennus	Kattoon (taso- tai kalteva katto), tarrakiinnitys
Puhdistus	6 kuukauden välein pehmeällä harjalla
Testaus	Paina Test-painiketta (vähintään kerran viikossa)
Hiljainen tila	Kyllä, painamalla Test/Hiljainen tila -painiketta
Merkkivalo	Punainen LED: vilkkuu tilan mukaan
Havaitseminen	Savu (valosähköinen) – ei havaitse kaasua, lämpöä eikä liekkejä
Käyttötarkoitus	Vain kotikäyttöön
Varaosat	Paristo CR123A (vaihdettavissa)
Korjattavuus	Ei käyttäjän korjattavissa – ota yhteyttä huoltoon

Usein kysytyt kysymykset - DTCTSL40WT NEDIS

Miten DTCTSL40WT-savuilmaisin asennetaan?

Kiinnitä asennusteline kattoon kaksipuoleisella teipillä. Poista pariston suojanauha laitteen aktivoimiseksi, käännä hälytintä myötäpäivään lukitaksesi sen telineeseen.

Minne savuilmaisin tulisi sijoittaa?

Asenna se tasaisen katon keskelle, vähintään 30 cm päähän seinistä ja valaisimista. Kaltevassa katossa asenna se 1 m päähän korkeimmasta kohdasta. Vältä keittiöitä, kylpyhuoneita ja kosteita tiloja.

Miten savuilmaisinta testataan?

Paina lyhyesti keskipainiketta. Hälyttimen tulee antaa nopeita piippauksia ja merkkivalon vilkkua. Testaa vähintään kerran viikossa. Älä koskaan käytä avotulta.

Mitä tehdä väärän hälytyksen sattuessa (höyry, keittiö)?

Paina painiketta aktivoidaksesi hiljaisen tilan. Ilmaisin pysähtyy 10 minuutiksi ja jatkaa automaattisesti. Älä koskaan estä ilmaisinta.

Miten ilmaisimen paristo vaihdetaan?

Käännä hälytintä vastapäivään irrottaaksesi sen telineestä. Vaihda CR123A-paristo napaisuudet huomioiden. Asenna hälytin takaisin telineeseen.

Mitä punaisen merkkivalon vilkkuminen tarkoittaa?

Normaali: vilkkuu 53 sekunnin välein. Hälytys: vilkkuu nopeasti. Heikko paristo: vilkkuu 53 sekunnin välein yhdellä piippauksella. Vika: vilkkuu 2 kertaa 53 sekunnin välein kahdella piippauksella.

Miten savuilmaisin puhdistetaan?

Puhdista pinta 6 kuukauden välein pehmeällä harjalla tai kuivalla liinalla. Älä käytä liuottimia, pesuaineita tai vettä.

Mikä on ilmaisimen käyttöikä?

10 vuotta. Tämän jälkeen vaihda se, vaikka se vaikuttaisi toimivan.

Havaitsenko ilmaisin kaasua tai lämpöä?

Ei, tämä valosähköinen ilmaisin havaitsee vain savua. Se ei sovellu kaasun, lämmön tai liekkien havaitsemiseen.

Mitä tehdä, jos ilmaisin lakkaa toimimasta?

Tarkista ensin, että se on kunnolla kiinni telineessä. Jos merkkivalo ilmaisee heikkoa paristoa, vaihda se. Jos vika jatkuu, ota yhteyttä Nedisin asiakaspalveluun. Älä pura laitetta.

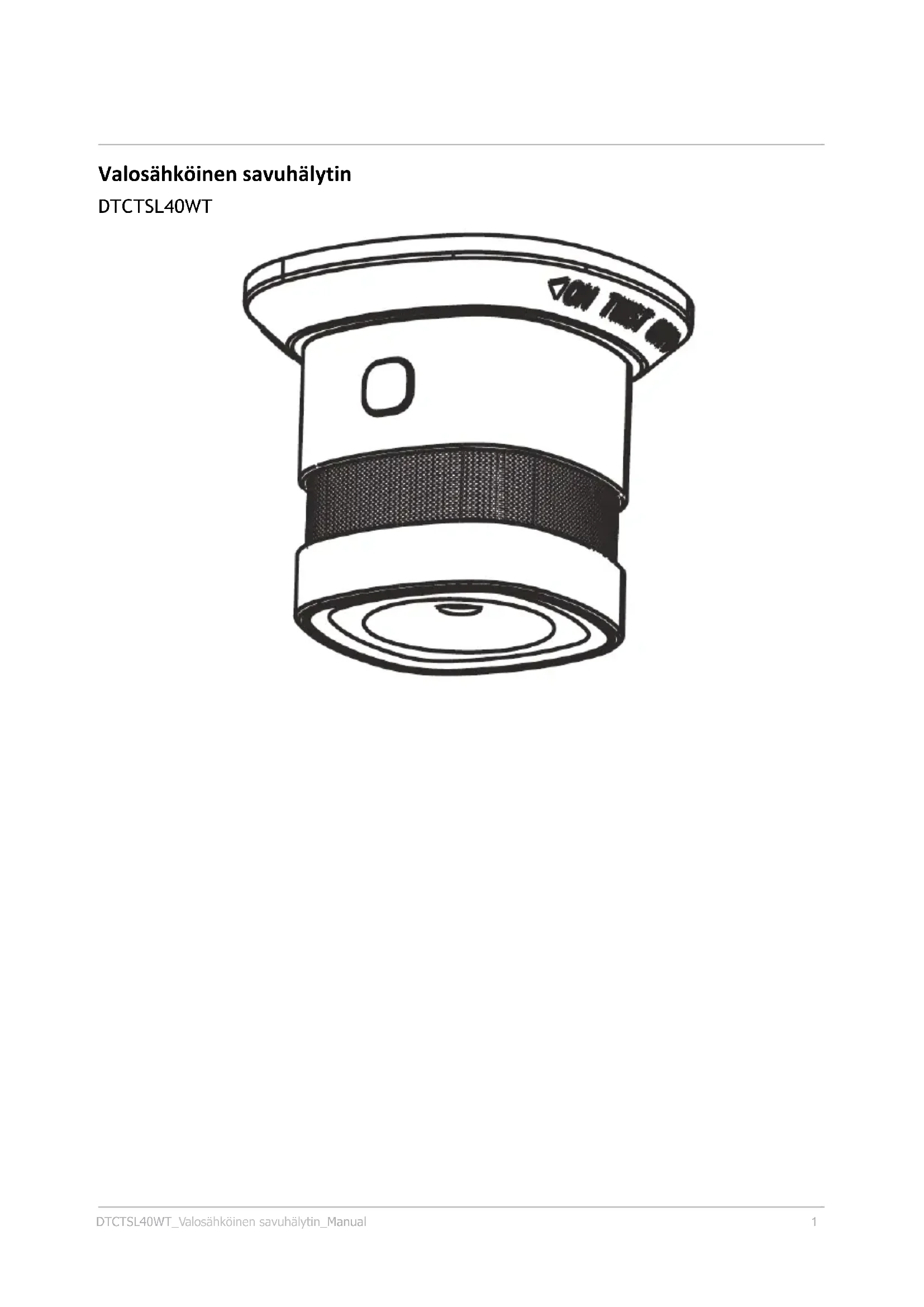

KÄYTTÖOHJE DTCTSL40WT NEDIS

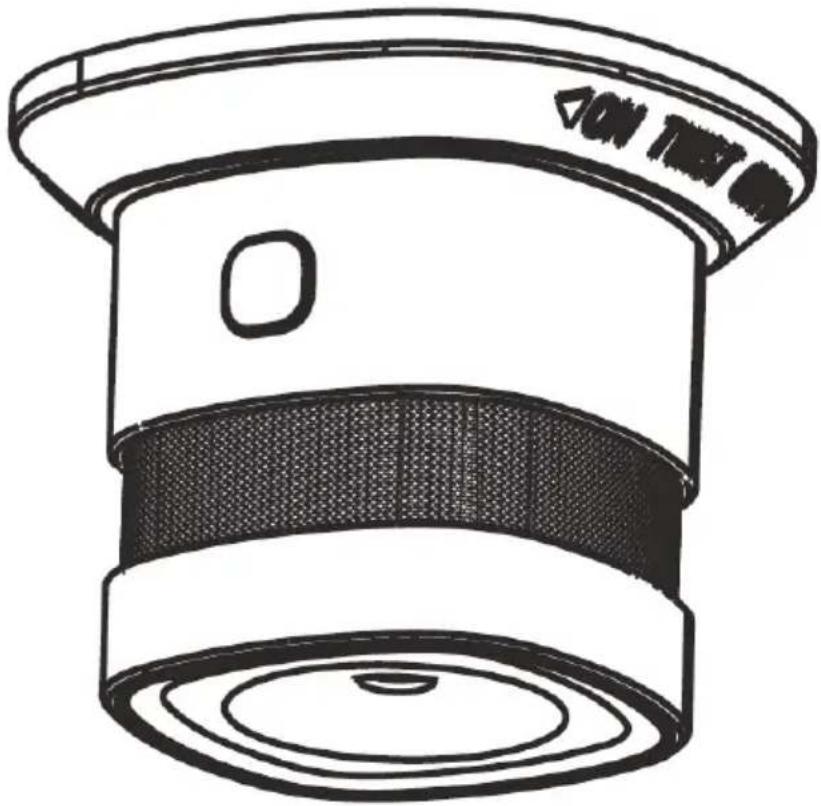

Valosähköinen savuhälytin

DTCTSL40WT

• Esittely
• Yleiskatsaus
• Tuotetiedot
• Yksityiskohtainen käyttöopas
  • Asiakirjan versiohistoria
• Asiakastuen tiedot
  Takuu
• Turvallisuus
• Laadunhallinta
• Yhteystiedot
  • Laki

Esittely

Tuote on valosähköinen savuhälytin, joka varoittaa savusta. Valosähköiset savuhälyttimet havaitsevat tehokkaasti hitaan, kytevän tulen jo tunteja ennen kuin se leimahtaa liekkeihin. Ne havaitsevat esimerkiksi sohvalla tai sängyllä kytevät tupakat.

Huomaa: Se ei havaitse kaasua, kuumuutta tai liekkiä. Se ei estä eikä sammuta tulipaloa. Kun hälytin havaitsee savua, punainen LED-merkkivalo vilkkuu nopeasti ja laite päästää varoitusäänen. Savuhälytin on asennettava kaikkiin tarpeellisiin paikkoihin, kuten olohuoneeseen, varastoon, kellariin ja ullakolle.

Yleiskatsaus

1.

1. Aluslevy
2. CR123A / CR17335-paristo
3. Optinen ilmaisinyksikkö

Tuotetiedot

Valosähköinen savuhälytin

Tilauskoodi: DTCTSL40WT

EAN: 5412810269211

Pakkaus: Lahjapakkaus

Käyttöjännite: 3 V (CR123A)

Staattinen virta: ≤ 10 μA

Hälytysvirta: ≤ 120 mA

Äänitaso: 85 dB @ 3 m

Toimintalämpötila: -10^...+50^

Käyttöympäristön kosteus: ≤ 95 % RH

Mitat: 60x60x49,2 mm

Yksityiskohtainen käyttöopas

Asennus

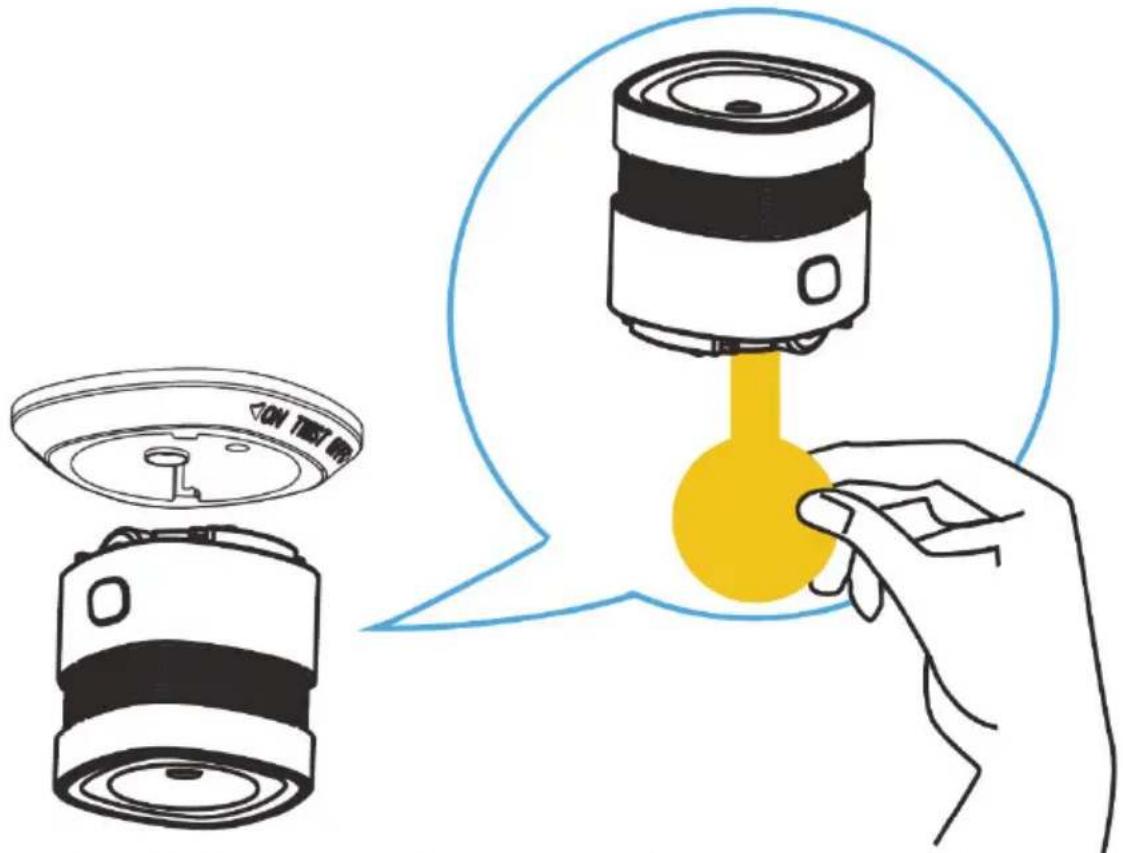

Vaihe 1

Irrota hälytin kiinnikkeestä pyörittämällä sitä vastapäivään. Aktivoi sitten paristo irrottamalla sen eristysliuska.

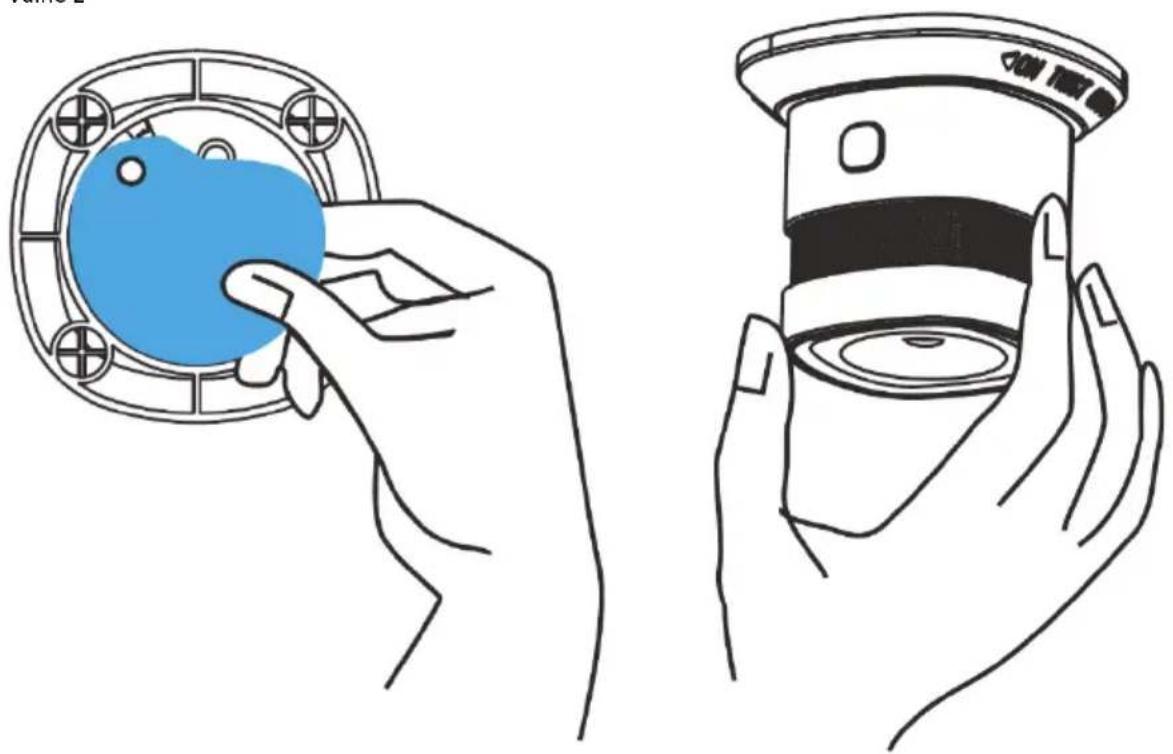

Vaihe 2

Kiinnitä hälytin asennuskiinnikkeeseen ja lukitse se paikoilleen kääntämällä myötäpäivään. Irrota asennuskiinnikkeen kaksipuoleisen teipin kalvo.

Tila ja vianmääritys

Tila	LED-merkkivalot	Hälytysääni
Tavallinen	LED-merkkivalo vilkkuu 53sekunnin välein	Ei
Testaus	LED-merkkivalo vilkkuu nopeasti	Tiheitä äänimerkkejä
Hälytys	LED-merkkivalo vilkkuu nopeasti	Tiheitä äänimerkkejä
Mykistystila	LED-merkkivalo vilkkuu 10sekunnin välein	Ei
Vähäinenvirrankulutus	LED-merkkivalo vilkkuu 53sekunnin välein	Yksi äänimerkki 53 sekunnin välein
Vika	LED-merkkivalo vilkkuu kahdesti53 sekunnin välein	Kaksi äänimerkkiä 53 sekunninvälein

Jos savuhälytin ei toimi oikein, tee vianmääritys seuraavien ohjeiden mukaisesti.

1. Jos savuhälytin ei päästä ääntä, tarkista, onko hälytin kunnolla kiinni asennuskiinnikkeessä.
2. Paristo on loppu (katso lomake 1). Vaihda paristo välittömästi.
3. Lian, pölyn, öljyn tai muun vastaavan aiheuttamat viat (katso lomake 1). Puhdista savuhälytin huolellisesti.

Mykistys ja testaus

Varmista, että mykistyksen käyttäminen ei aiheuta hengenvaaraa. Jos harmiton savu (esimerkiksi höyry) aiheuttaa vääriä hälytyksiä, älä sammuta hälytystä esimerkiksi tukkimalla savuilmaisinta. Paina mykistys-/testauspainiketta, jolloin hälytys loppuu väliaikaisesti.(Savuhälytin palaa takaisin normaaliin toimintatilaan kymmenen minuutin kuluttua.)

BIT 100

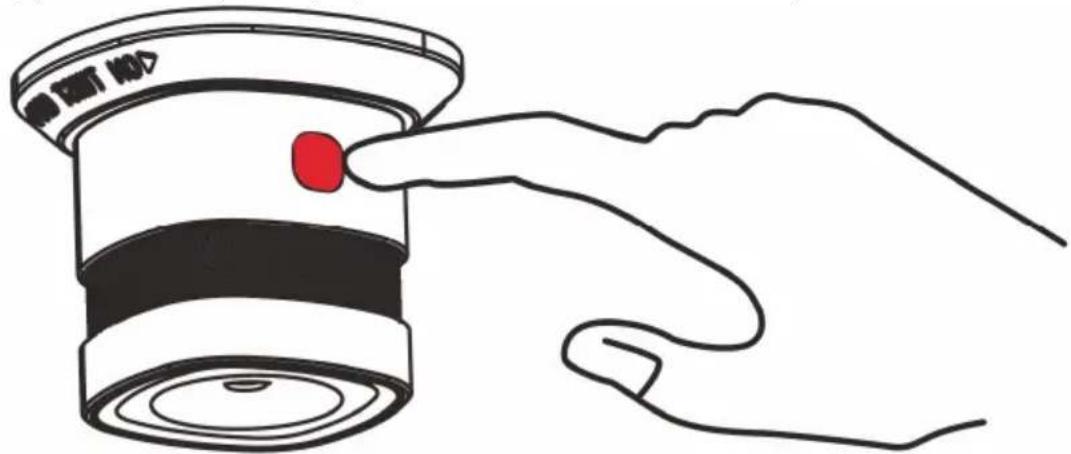

Kokeile hälytystä painamalla kerran testipainiketta. Lyhyistä ja kovaäänisistä piippauksista koostuva hälytys soi. Savuhälytin toimii silloin normaalisti. Hälytys saattaa lakata, kun testauspainike vapautetaan. Savuhälytin on suositeltavaa testata vähintään kerran viikossa. Älä testaa savuhälytintä avoimella liekillä.

Tasakattoon asentaminen

Savu nousee ylös katon tasolle ja leviää siellä sivuttaissuunnassa. Siksi paras paikka hälyttimelle on katon keskellä. Älä asenna savuhälytintä seisovan ilman tilaan (kuten alla olevassa kuvassa). Pidä se vähintään 30 cm:n etäisyydellä valoista tai muista koristeista. Jos talossa on yli 12 metrin pituinen käytävä, asenna sinne vähintään kaksi hälytintä.

CEILING 20" ( 50cm ) Minimum BEST HERE SIDE WALL

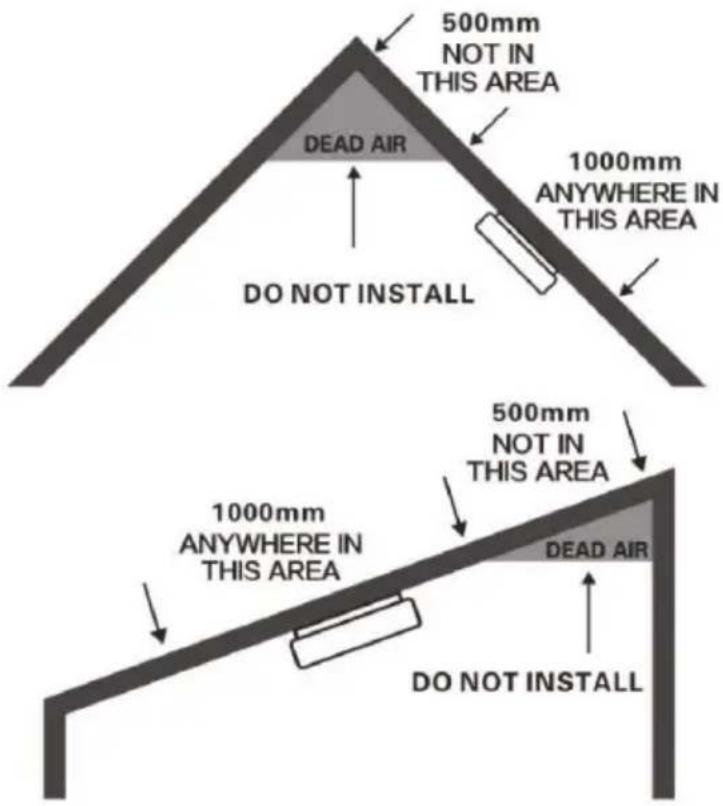

Harjakattoon asentaminen

Harjakaton korkeimmassa kohdassa oleva seisova ilma voi estää savua nousemasta hälyttimen kohdalle. Tällöin hälytin ei voi antaa ennakkohälytystä. Siksi savuhälytin on asennettava kattoon metrin (3 jalan) päähän katon korkeimmasta kohdasta.

Seisovan ilman alue

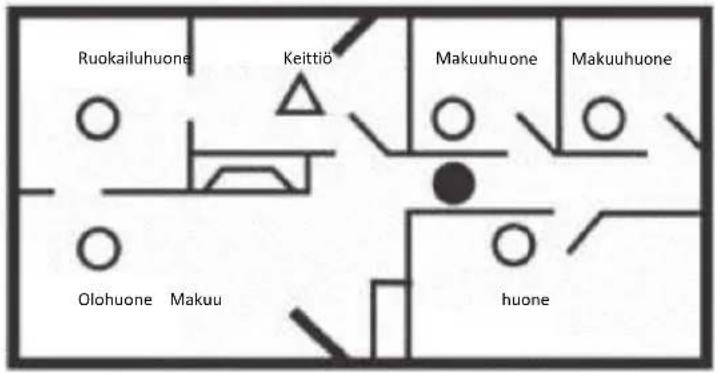

Yhden ja usean kerroksen pohjapiirros

Ruokailuhuone Keittiö Makuuhuone Makuuhuone Olohuone Makuu huone

Huomautus:

Vähimmäissuojan takaavat savuhälyttimet

Vähimmäissuojan takaavat savuhälyttimet

Lämpöilm

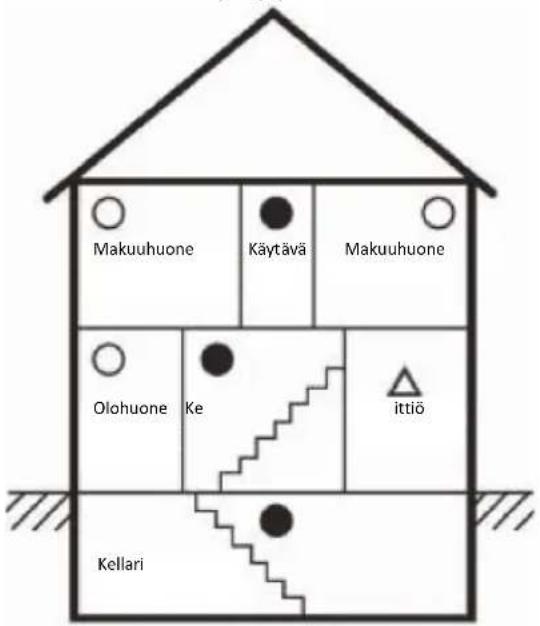

Usean kerroksen pohjapiirros

Makuuhuone Käytävä Makuuhuone Olohuone Ke ittiö Kellari

Huomautus:

Vähimmäissuojan takaavat savuhälyttimet

Vähimmäissuojan takaavat savuhälyttimet

Lämpöilmaisin

Paristonvaihto

CR123A

Vaihda paristo niin, että positiivinen ja negatiivinen napa sijoittuvat oikein. Hävitä vanha paristo asianmukaisella ja ympäristöystävällisellä tavalla.

Huomautus

1. Savuhälyttimen automaattinen viantarkistus suorittaa vain infrapuna-valosähköisen anturin viantarkistuksen. Anturin herkkyys on testattava säännöllisesti.
2. Varmista hälyttimen savuherkkyyys puhdistamalla savuhälyttimen pinta pehmeällä harjalla tai puhdistusliinalla kuuden kuukauden välein. Älä puhdista savuhälytintä liuottimilla tai puhdistusaineilla.
3. Jos hälytin ei toimi oikein, ota heti yhteys myyjään. Älä yritä purkaa tai korjata hälytintä itse.
4. Jos savuhälytin on toimettomana pitkään, irrota se katosta, poista paristot ja aseta hälytin laatikkoon ja säilytä viileässä tilassa.
5. Valosähköiset savuhälyttimet ehkäisevät vakavia onnettomuuksia. Ne eivät kuitenkaan takaa täyttä suojaa. Oman turvallisuutesi vuoksi käytä savuhälytintä oikein ja tutustu paloturvallisuusohjeisiin. Pidä paloturvallisuus aina mielessä arjessa ja ehkäise onnettomuuksia mahdollisuuksien mukaan.

Asiakirjan versiohistoria

Valosähköinen Nedis-savuhälytin DTCTSL40WT (EAN: 5412810269211), yksityiskohtainen opas, versio V1.0

Asiakastuen tiedot

NEDIS UK limited http://www.nedis.com

c/o BPC

Prebend House

72 London Road

Leicester

LE2 0QR

Puh: [phone]

Takuu

Vakio, 2 vuotta

Turvallisuus

1. Tämä hälytin on tarkoitettu kotikäyttöön, eikä se välttämättä takaa riittävää paloturvaa julkisiin tiloihin.
2. Älä asenna sitä kylpyhuoneeseen tai muuhun kostean, pölyiseen tai rasvaiseen tilaan. Älä asenna hälytintä samaan tilaan ilmastointilaitteen tai tuulettimen kanssa.
3. Pidä hälytin puhtaana, älä anna pöly- tai rasvakerrosten muodostua sen päälle. On suositeltavaa puhdistaa hälytin kerran kuudessa kuukaudessa liinalla tai pehmeällä harjalla.
4. Hälyttimen käyttöikä on 10 vuotta. Vaihda hälytin kymmenen vuoden kuluttua, vaikka se olisi yhä toimintakuntoinen.
5. Ota hälytykset aina vakavasti. Savuhälyttimen asianmukaisen käytön lisäksi on tärkeää tutustua muihin paloturvallisuusohjeisiin.

Paloturvallisuusohjeet

Noudata paloturvallisuusohjeita ja vältä alla kuvattuja vaaratilanteita.

1. Helposti syttyviä nesteitä, kuten polttoainetta, on säilytettävä turvallisessa tilassa.
2. Älä tupakoi sängyssä tai sammuta tupakkaasi sänkyyn.
3. Jos virtapistoke, katkaisin, pistorasia tai sähköjohto on rikki, rispaantunut tai haljennut, vaihda se välittömästi.
4. Älä ylikuormita virtapiiriä käyttäessäsi kodinkoneita, kuten lämmitintä. Tarkasta laitteet säännöllisesti, jotta huomaat vaaratilanteet ajoissa.
5. Pidä kannettavat lämmittimet ja avotuli, kuten kynttilät, kaukana herkästi syttyvistä materiaaleista.
6. Pidä tulitikut ja sytyttimet poissa lasten ulottuvilta.
7. Varmista, että jokaisessa kerroksessa on vähintään yksi toimiva palosammutin. Sijoita yksi ylimääräinen sammutin keittiöön. Varmista pääsy palotikkaille tai muulle poistumisreitille, jos portaikkoa ei voi käyttää.

8. Varmista, että kaikki talon asukkaat tietävät, miten palohälytyksen aikana tulee toimia.

9. Asenna savuhälyttimet oikein käyttöopasta noudattaen. Pidä hälytin puhtaana, älä annan pölyn kertyä sen päälle. Testaa savuhälytintä vähintään kerran kuukaudessa, jotta voit varmistaa sen asianmukaisen toiminnan. Jos hälytin ei toimi oikein, vaihda se välittömästi.

Laadunhallinta

Suoritustasoilmoituksen viitenumero: 20180426002
