Typ produktu	Sauna prefabrykowany
Marka	Harvia
Model	Variant S2015R
Całkowita wysokość (z regulowanymi nogami)	2030 mm + 20 do 40 mm
Minimalna wysokość pomieszczenia	2150 mm
Materiał	Drewno (boazeria, panele)
Zasilanie elektryczne	230/240 V jednofazowe (instalacja przez wykwalifikowanego elektryka)
Oświetlenie w zestawie	Tak, z żarówką E14 (25-40 W max, nie w zestawie)
Wentylacja	Wymaga zaworu i kratki wentylacyjnej (w zestawie)
Montaż	Zestaw ze śrubami, gwoździami i szczegółową instrukcją
Wymagane narzędzia	Młotek, wiertarka, wkrętak krzyżowy, piła, miarka, poziomica, wiertła (3,5 mm i 10 mm)
Drzwi	Szkło (przepuszcza światło)
Mocowanie paneli	Śruby 4,5 x 45 mm i gwoździe 45 x 1,7 mm
Ławki	Ławka dolna i w kształcie L z wspornikami
Konserwacja	Regularnie czyścić, używać papieru ściernego do ostrych krawędzi, zabezpieczyć zewnątrz powłoką ochronną
Zasady bezpieczeństwa	Instalacja elektryczna przez profesjonalistę, nie używać środków wewnątrz, wietrzyć po użyciu pary
Gwarancja	Sprawdź pełną instrukcję

Często zadawane pytania - Variant S2015R HARVIA

Jaka jest minimalna wysokość pomieszczenia do zainstalowania sauny Harvia Variant S2015R?

Wysokość pomieszczenia musi wynosić co najmniej 2150 mm, aby umożliwić instalację sauny o wysokości 2030 mm z regulowanymi nogami 20-40 mm.

Jakie narzędzia są potrzebne do montażu tej sauny?

Będziesz potrzebować młotka, wiertarki, wkrętaka krzyżowego lub elektrycznego (PZ2, PH2, PZ3), piły o drobnych zębach, miarki, papieru ściernego, poziomicy, wierteł (3,5 mm i 10 mm), taboretu lub drabiny oraz noża.

Czy mogę samodzielnie wykonać instalację elektryczną sauny?

Nie, instalacja elektryczna musi być wykonana przez wykwalifikowanego elektryka zgodnie z obowiązującymi normami.

Jak zmontować ściany sauny?

Zacznij od narożnika i połącz elementy ścian za pomocą śrub 4,5 x 45 mm w nawierconych otworach. Ostatni narożnik powinien być skierowany na zewnątrz. Użyj gwoździ 45 x 1,7 mm do paneli. Sprawdź, czy połączenia są solidne.

Co zrobić, jeśli drzwi nie pasują prawidłowo do ościeżnicy?

Jeśli drzwi nie pasują od strony zamka, prawdopodobnie podczas montażu przesunęła się podstawa. Możesz delikatnie przesunąć podstawę (całą ścianę) po podłodze w odpowiednim kierunku.

Jaki typ żarówki zastosować do oświetlenia sauny?

Oświetlenie wymaga żarówki typu E14 o zalecanej mocy 25-40 W, maksymalnie 40 W. Żarówka nie jest dołączona.

Jak konserwować wnętrze sauny?

Użyj papieru ściernego do zaokrąglenia ostrych krawędzi. Nie stosuj żadnych środków wewnątrz. Do dziur i łączeń użyj mieszanki trociny z klejem. Zewnętrzną część można zabezpieczyć specjalną powłoką ochronną.

Czy mogę używać sauny z ogrzewaniem parowym?

Tak, ale po każdym użyciu z parą rozgrzej saunę przez 15-30 minut bez pary, pozostawiając drzwi i wentylację otwarte, aby całkowicie wyschła.

Jak zmontować ławki?

Przykręć wsporniki ławek śrubami 6 x 70 mm. Umieść dolną ławkę na wspornikach przed przymocowaniem ławki w kształcie L i belki poprzecznej, w przeciwnym razie zabraknie miejsca.

Gdzie znajdę szczegółowe schematy montażu?

Schematy znajdują się w instrukcji obsługi dołączonej do zestawu. Możesz również pobrać pełną instrukcję w formacie PDF ze strony notice-facile.com.

INSTRUKCJA OBSŁUGI Variant S2015R HARVIA

Przed Rozpoczeciem montazu nalezy zapoznać sie z nimiejsza instrukcj. Wysokosc saun Variantwynosi 2030 mm (dzieki regulowanym noźkom要去wynieszć +20-40 mm). Minimalna wysokosc pomieszczenia, w ktorym chcemy zamontowac saunewynosi 2150 mm.

Do montazu potrzebne są nastepujuce narzedzia:

• mlotek
• wiertarka
• réczny lub elektryczny Śrubokrēt elektryczny
• piła o drobnym użebieniu
  miarka
  papier scierny
• poziomica
• wiertla (3,5 mm oraz 10 mm)
  taboret lub drabinka
  nozyk (do otwierania kartonow lub malych poprawek)

Instalacja elektryczna

Instalacja elektrycznaMZe byc wykonana tylko przy wykalifikowane osoby.

Uwaga:

• Drewno jest materialem naturalnym i pomimo prawidlowego przechowywania要去(PCZniec, kurczyc sie lub wypaczac. Dlatego niedtre partie montazu moga wymagac uzycia sily i/lub narzedzi stolarskich np. sciskow.
• Do montazu nalezy uzyc srb uraz gwozdzi znajdujacych sie w zestawie.
• Przed wkreceniem wkretow wsystkie.),aczeniowe powinny byc nawiercone. Wiekszość otworów zostalo wykonanych w fabryce.
• Pomieszczenie, w którym ma byc zamontowana sauna powinno bycSuche. Istotne jest, aby zapewnić dobry przyptywgowiewrza w pomieszczeniu przyrozprésoczeciem pracy.
• Pozostale wewnetrzne elementy sauny nie powinny byc impregnowane.
• Przemilowane krawedzie powinny byc zlagodzone (zaokraglone) papierem sciernym.
• W razie potrzeby można zaszpachłowac powstałe Dziury, pęknięcia, niedrowne zȩczenia mieszania trocin i kleju.
  Zewnetrzne sciany sauny moga zostac pomalowane specialnym srodkiem ochronnym do saun lub odpowiednim lakierem. Powierzchnia taka jest latwiejsza w zachowaniu czystosci.

Ostrzeżenie!

Ježeli w saunie zamontowany jest poc dwufunkcyjny (combi) lub inna wytwornica pary, to po zakońzeniu pracy takich urzadzenNSE upewnic sie, ze sauna jest dobrze wysuszona. W tym celu przy czalkowitym zakońzeniem kapieli w saunie nalezy pozostawic pracujucACY piec bez funkcji pary na okolo 15-30 min. Rowniez nalezy pozostawic otwarte drzwi oraz wylot powietrza w saunie (wentylacja).

W przypadku kiedy dodatkowy zawór wenylyacyjny (SOFT) nie zostal zamówiony wraz za sauna jako opcja, to这其中 go zainstalowac juices po montazu, w gornej czeciarski sciany lub w suficie.

Montaç cokolu

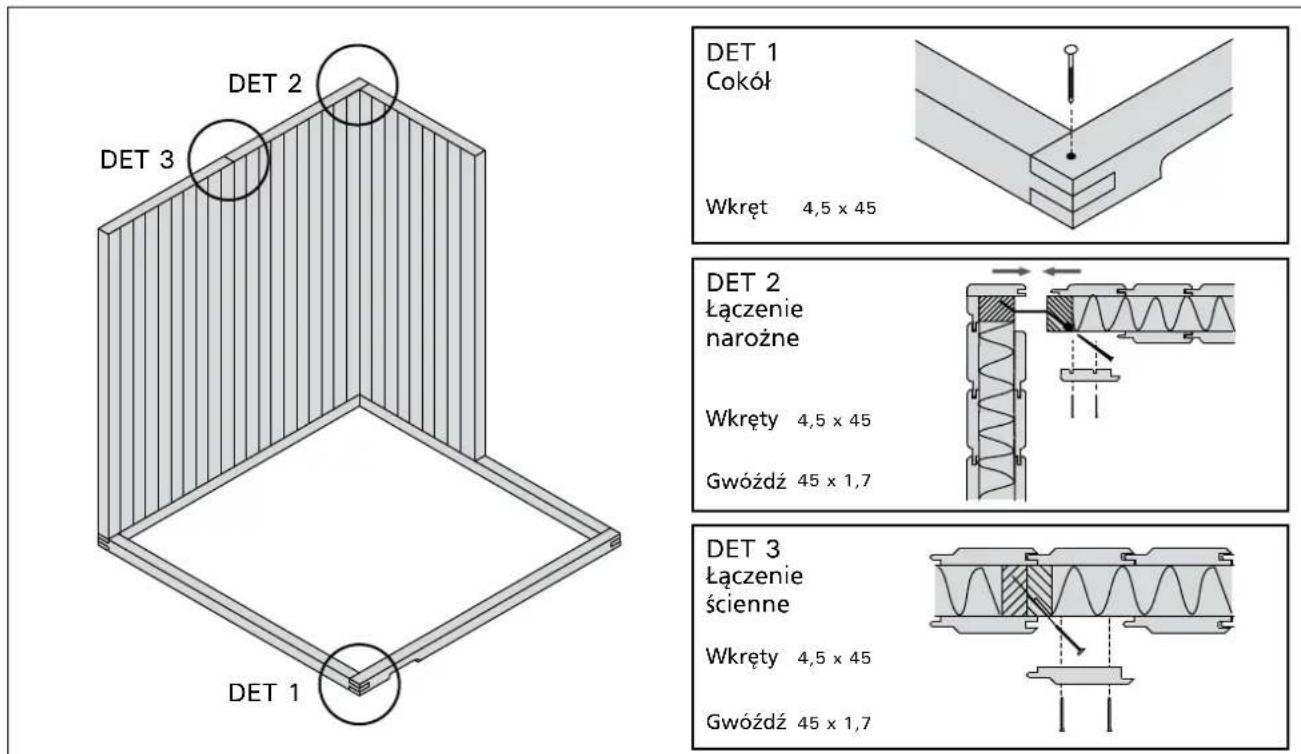

Cokól sauny skrekamy uzywajc wkrétów 4.5 x 45 mm. Przed skrekianem naleź upewnic sie, ze cokól jest prawidlowo wypoziomowany (Rys. 2).

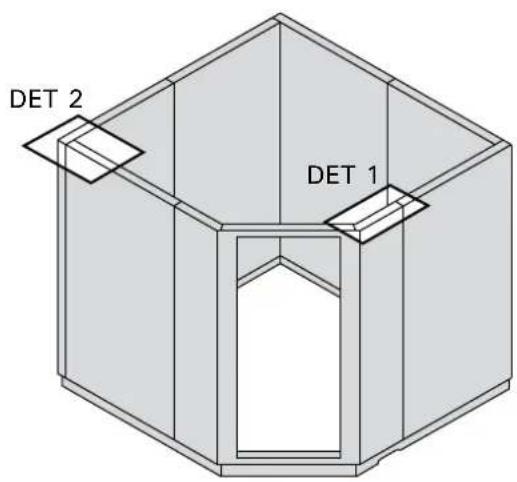

Montaz scian

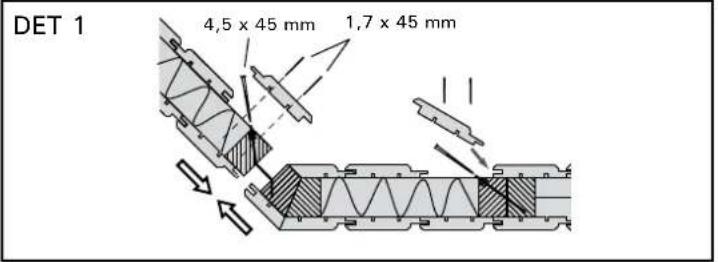

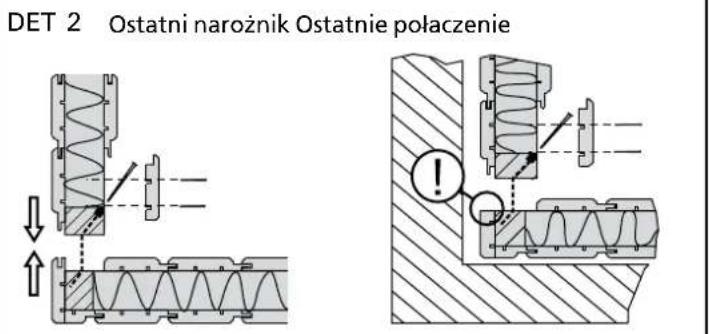

Montaž elementów sciennych Rozpoczynamy od Jednego z roku o kacie 90^ . WAZNE! Montaž powinien zakoningczy sie w Jednym z narozników. Ostatni panel scienny nalezy przechylic na zewnatrix w taki sposob, zeby oppowiednio wpasowac w go w panele sąsiednie. Panele nalezy skreci wkretami 4,5 × 45 ~mm , otwory są juicesnawiercone. Do przybicia listew boazeryjnych (maskujacych) nalezy uzyc gwoździ 45 × 1,7 ~mm (Rys. 2 oraz 3). W przypadku kiedy ostatni naroznik nieMZe byc spasowany od zewnatrix, nalezy usunac profil lącznikowy z ostatniego panela sciennego (Rys. 3).

Uwaga! Montaz drzwi nieMZe zostac pozostawionny na sam koniec montazu.

Nalezy rowniez sprawdzić od góryczy połączenia panei sciennych są szczelne.

Montaz sufitu

Po zakoczeniai montazu scian elementy sufitowe nalezy ulozyc na gorze. Upewnij sie, ze dolne profile montazowesufitu pasuja do gornych profili scian.

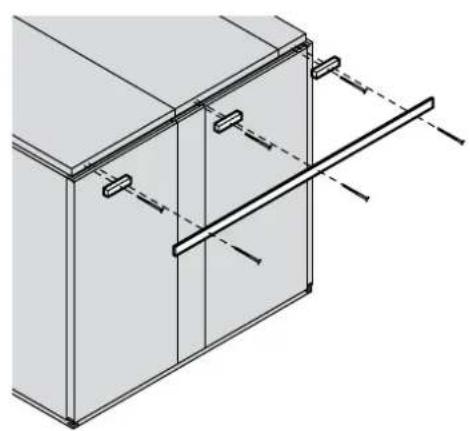

• Stojac w srodku sauny, do montazu sufitu nalezy uzyc listew wykonczeniowych (przyszufitowych) (28× 28mm) orazol'tych wkretow (4.5× 45mm) laczycch sciany z sufitem (Rys. 4).
• Przed przykrecaniem nalezy sprawdzić odpowiednia dlugosci listew.
  Listwy przysufitowe maja nawiercone odpowiednie otwory dla wkrétów. Natomiast w celu uniknięcia pęknićew listwach boazerynchnalezy przyzed montaquem listew przysufitowych nawiercić je wiertlem 3.5 mm.

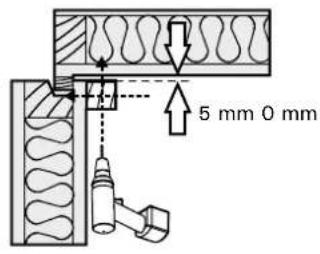

  Listwy przysufitowe powinny byc njajpierw przykrecone do scian, pozostawiajac przerwe ok. 5 mm pomiedzy sufitem, a listwa przysufitowa. Gdy s Ruby sa przykrecone do sufitu ten wtapia sie w tasmce usczelniajaca, ktora biegnie wzdluz gornej czeci sciany.

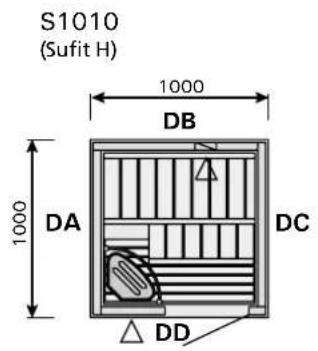

Uwaga! Dotczy montazu sauny typ S1010. Z powodow technicznych lawki w saunie powinny byc zamontowane przyd montazem sufitu.

Odpowiednia sciana kabiny posiada specialne otwory w celu przypoprowadzenia instalacji elektrycznej do pieca oraz sterownikia. Otwory te są widoczne w gornym elementie konstrukcyjnym sciany.

Na zewnetrznej scianie znajduje sie ruchomy element boazeryjny umožliwiajacy podlaczenia sterownika, natomiast w srodku usytuowany jest podobny element umožliwiajacy podlaczenia pieca (Rys. 5). Jeźeli to konieczne, to naleź wywiercie otwory na przywody elektryczne w zdejmowych elementach panei.

Otwör na przyzewód oswietleniaMZebyc wyierczy ukośćne przyze gorna krawéd elementu sciennego lub bezposrednio przyze sciane, jakn wtedy bedzie widoczny na zewnatrz (Rys. 6).

Otwory dla przywodów do oddzielnych czujników lub glosników powinny byc przywiercone przysziciane lub sufit.

PL

Montaz listew wykończeniowych, zewnetrznych

Patrz Rys. 5. Przed montaquem listew wykończeniowych (15 x 90) nalezy upewnić sie, ze przywodny podłaczenia pieca i oswietlenia zostaly przypoprowadzone i podlaczone poprawnie.

Zacznij od przykrecenia drewnianych kawków uzupelniajacych, pod listwami wykończeniowymi. Do

ich zamontowania uzyj wkrétow 4.5 x 60 mm. Kawali uzupelniajace nalezy przykreća co okalo 500-600 mm. Kocowe na danej scianie kawali uzupelniajace powinny byc przykrećone jak njbljej robów badź kątow kabiny.

Dotnij listwy wykończeniowe do odpwiednich dlugosci. Do ich przykrećenia uzyj wkrétów 3.2 x 45 mm.

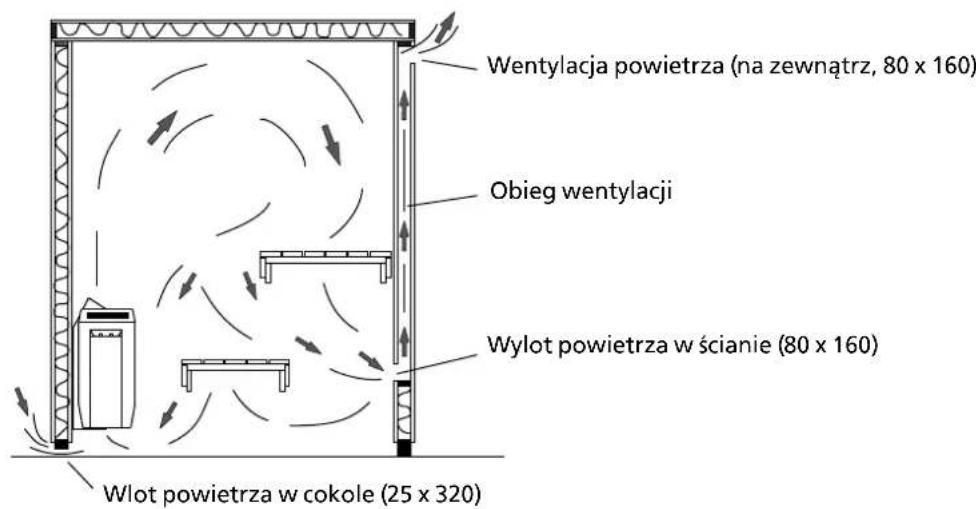

Rysunek 1. Rozwiazanie wentylacji w saunie
Rysunek 2.

Rysunek 3.

1.2.3.

Rysunek 4.

Rysunek 5.

W rogu blisko sufitu

Pod lawkaj

1.Sufit

1. Lampa
2. Kabel
3. sciana
4. Lawka

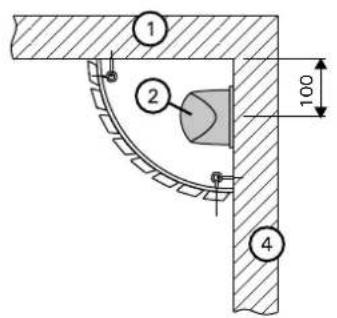

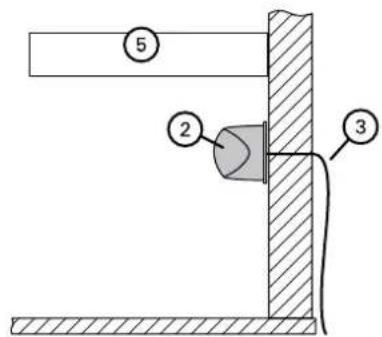

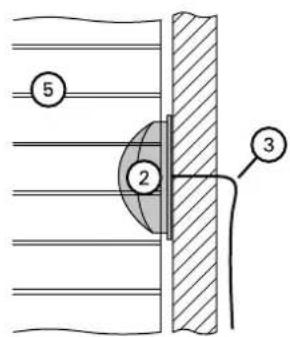

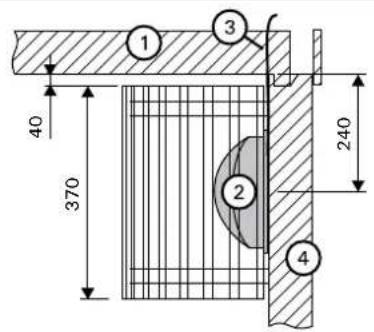

Rysunek 6. Umiejscowienie lampy oraz oslony

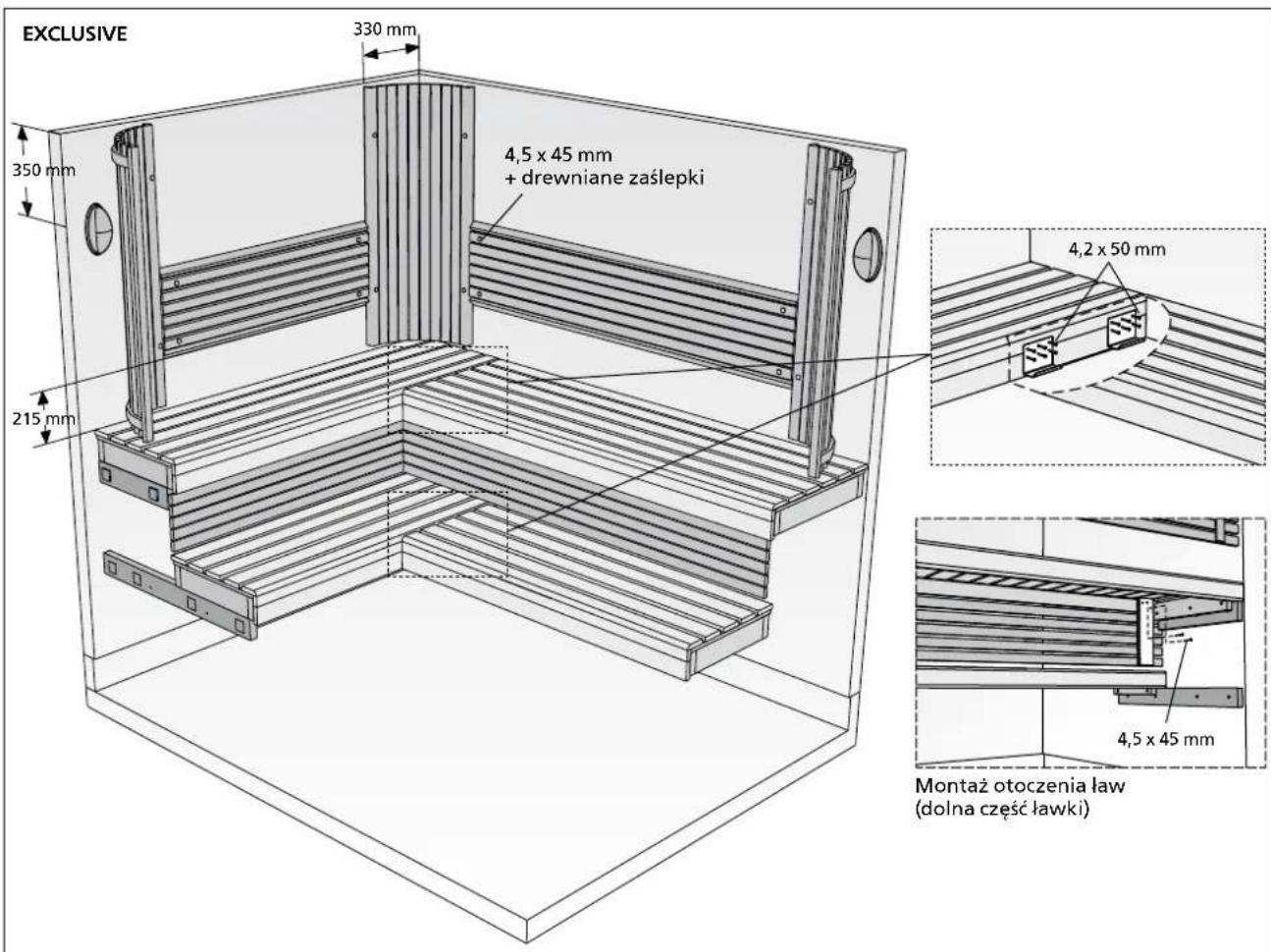

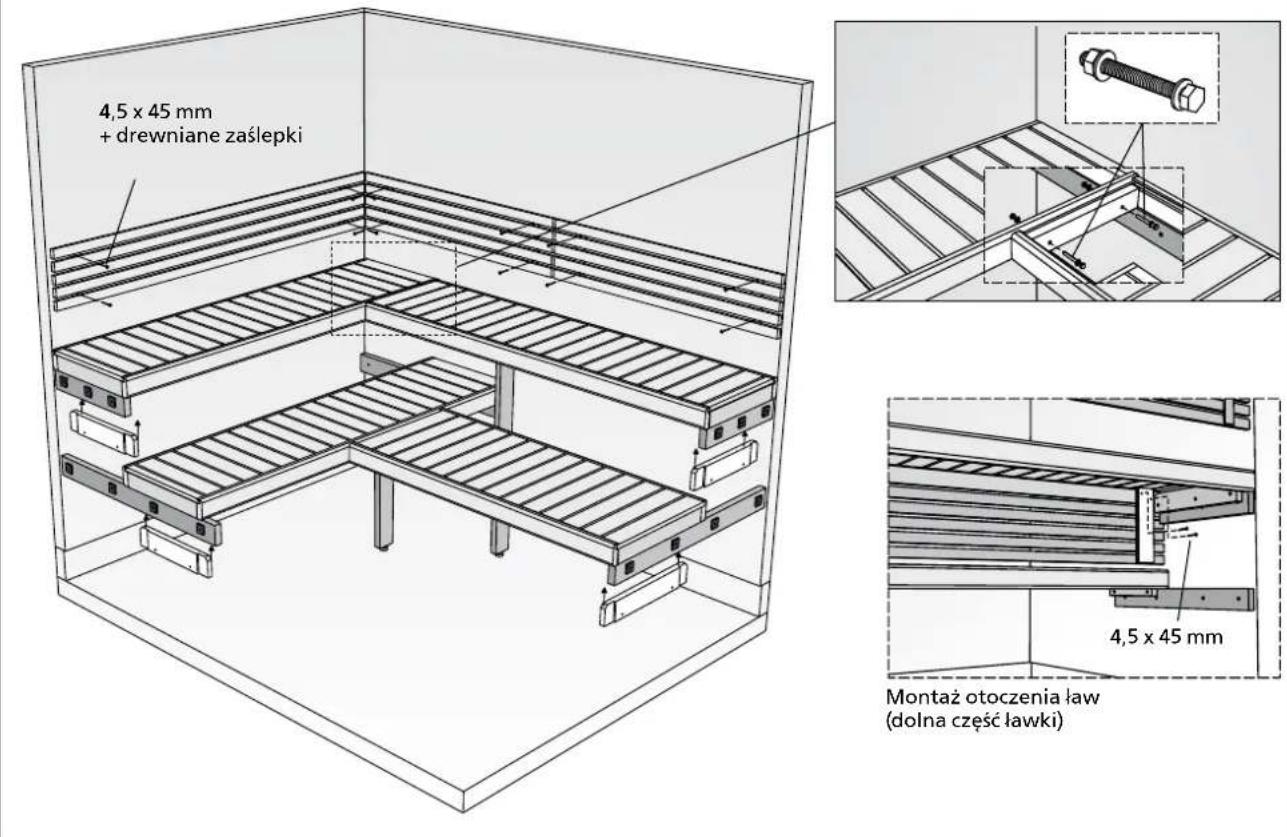

Montazlaw

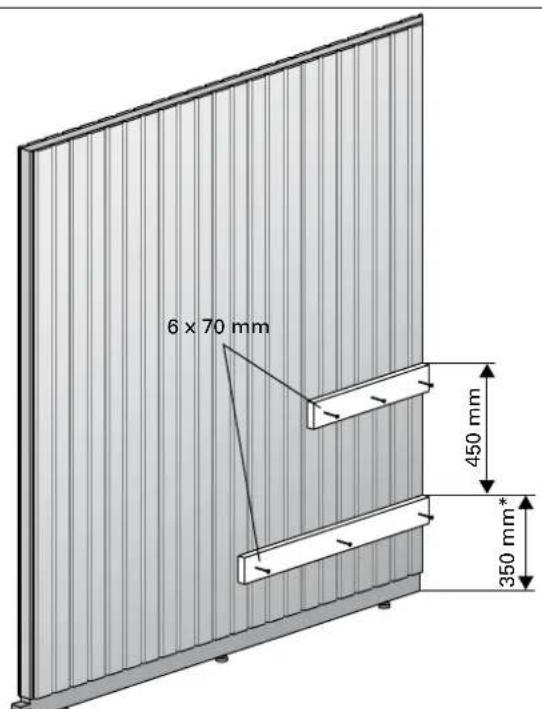

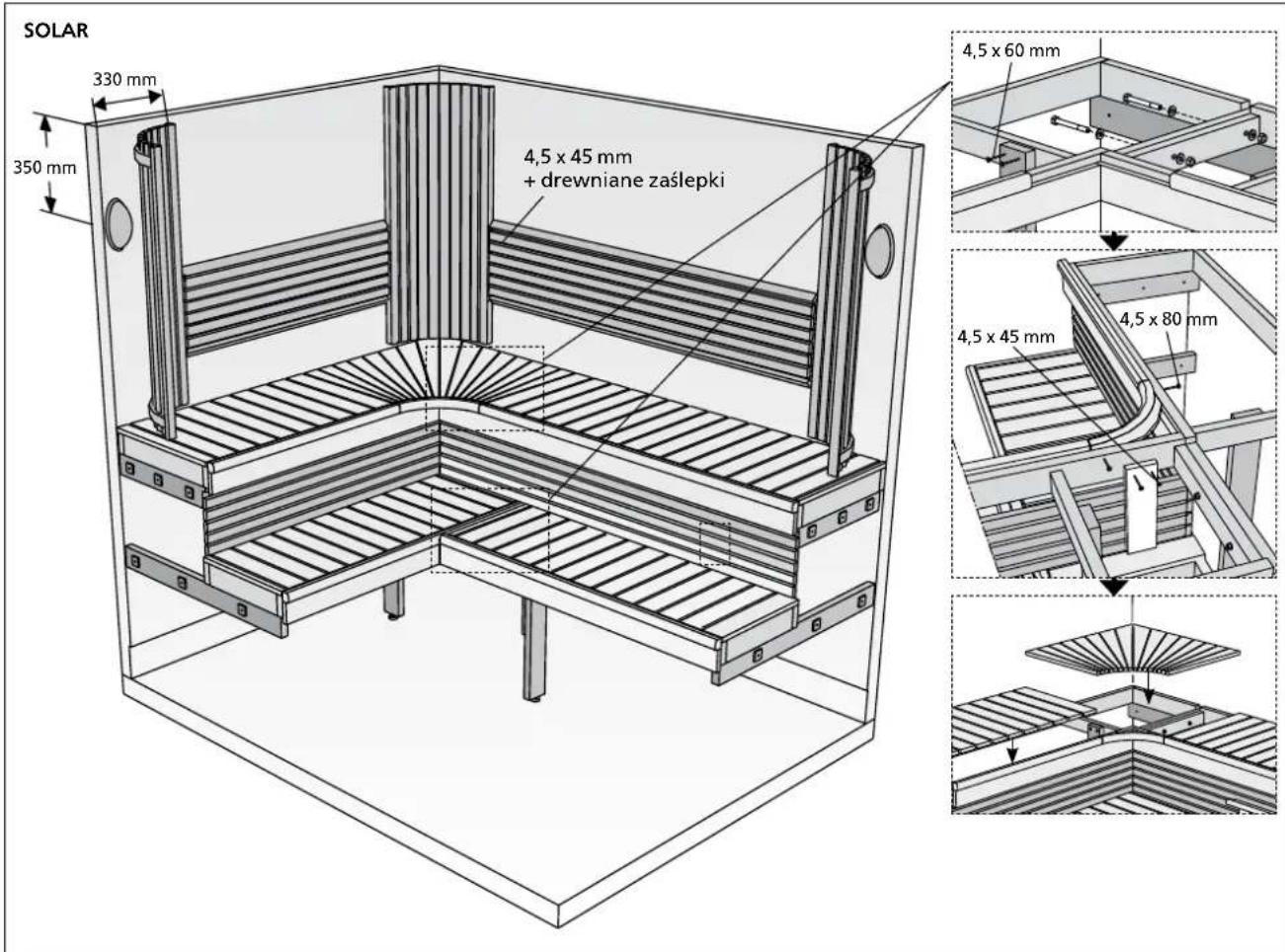

Przykrec podparcia lawy (32 x 90 mm) uzywajc wkrećow 6 x 70 mm. Rys. 7.

Uwagal Przed przykrećeniem górnaj法律法规 L (krótszej) naleź oprȩc na podparciach nizsza法律法规. W przyciewnym razie w poźniejszej fazie montazu sąbyc zbyt malo mistręca na montañdolnej法律法规.

Pozostale informacja

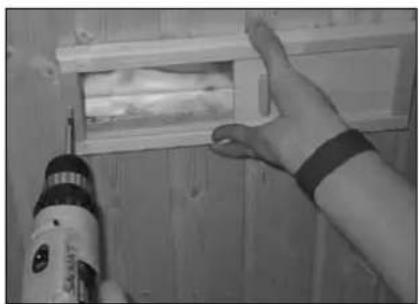

Do przykrećenia zasuwki I kratki wentylacynej uzyj wkrétów 4.5 x 45 mm. Zamocuj klaké do drzwi oraz oslone pieca zgodnie z dolaczonă instrukcjä.

Uwaga! Jeźeli zamierzasz zamontowac piec wiszycy na scianie z oknem to najpierw nalezy zamontowac dolaczone drewniane podpory. Natestepnie do podpor za-mocuj piec.

Uwagal Zdaza sie, ze skrzydlo drzwi nie pasuje po calej dlugosci do futryny. Najcieść jest towynikiem przyszucie sie dolnéco cokolu sauny podczas calego montazu. Nalezy delikatnie skorygłowac ewentualne odstepsta od prawidlowego ustawienia poprzej delikatne przyszuwanie calej kabin, po ziemi i w odpowiednim kierunku.

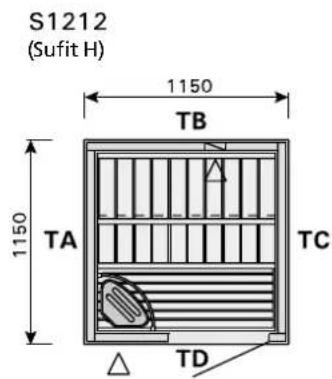

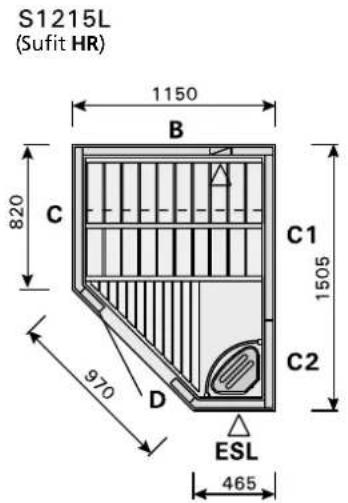

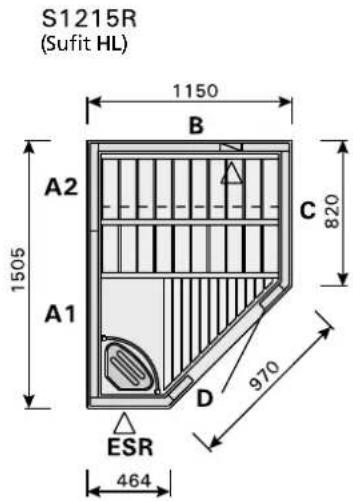

*)Uwaga! Wysokość lawy w saunach specialnych musi byc zwyfikowana zrysunkiem.

FORMULA
Rysunek 8a.

Rysunek 8b.

Rysunek 8c.

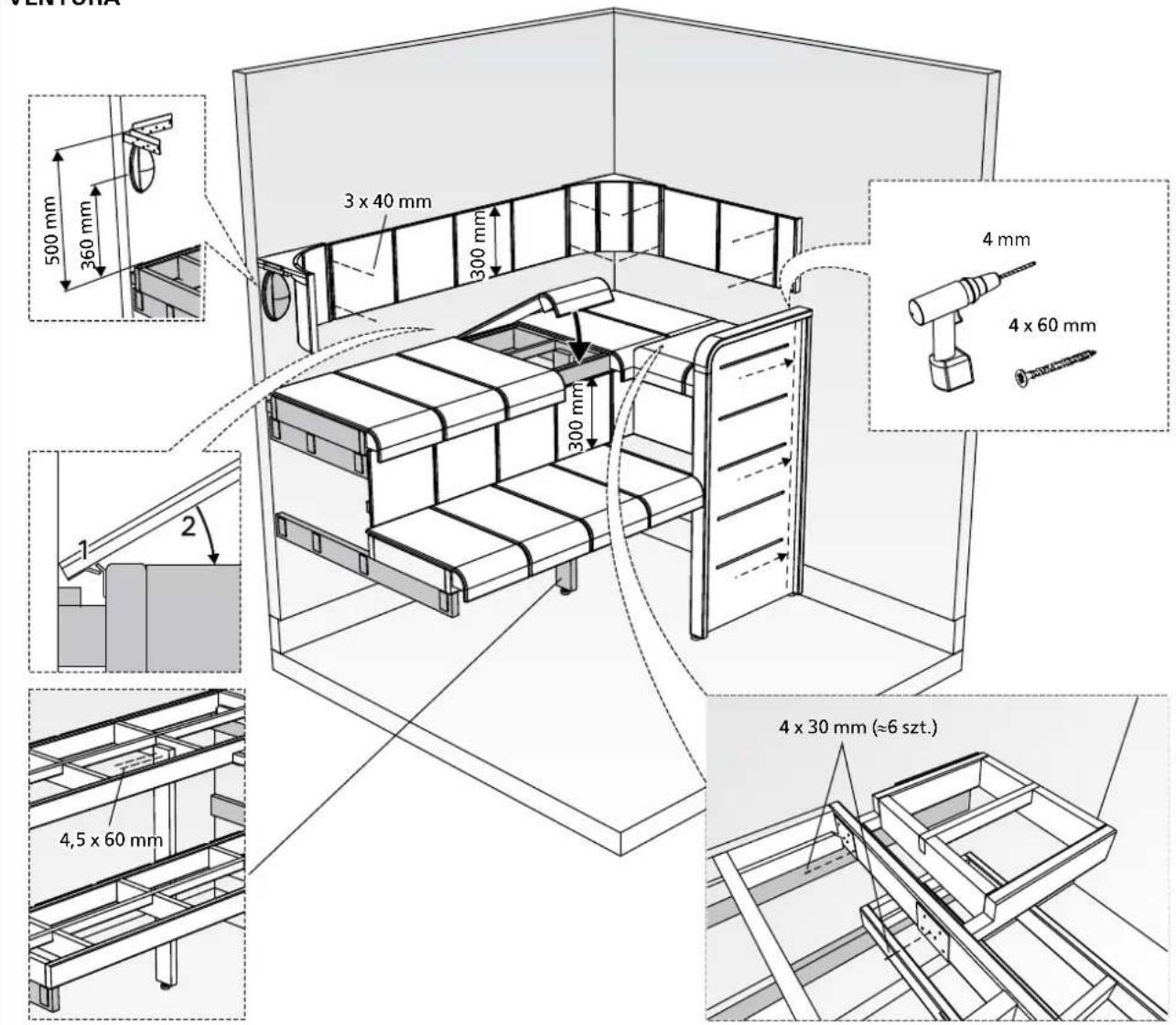

VENTURA

Rysunek 8d.

Rysunek 9.

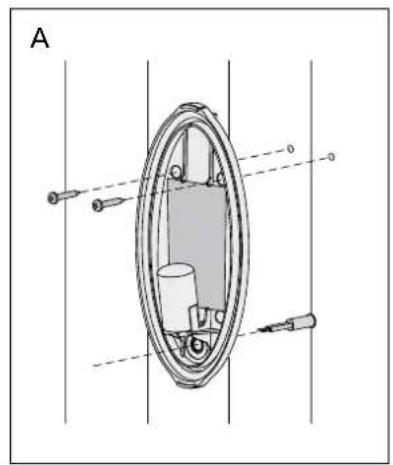

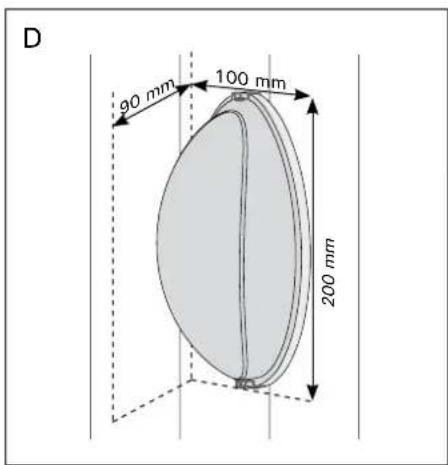

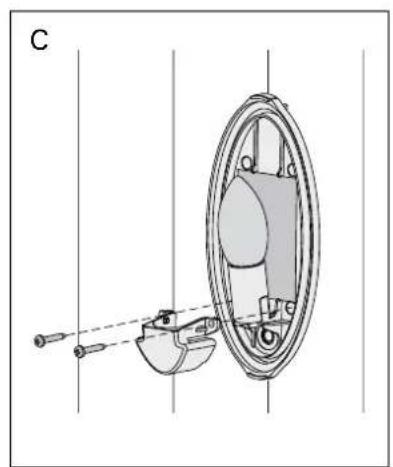

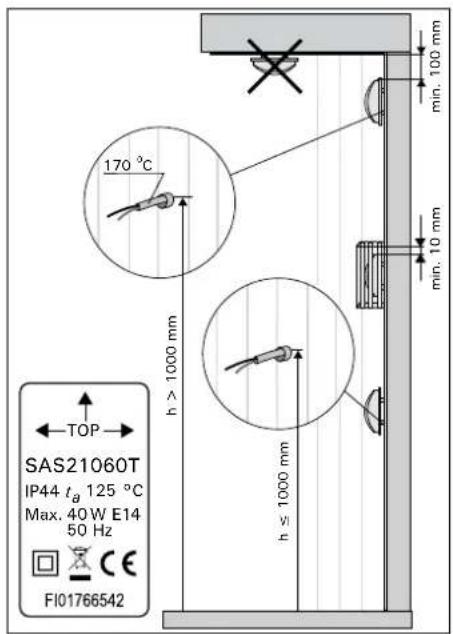

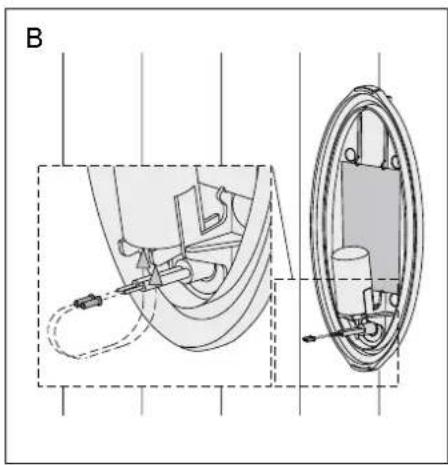

Kazda sauna wyposażona jest w spejalna lampę do sauny. Zaleca sązinstalowanie lampy w saunie, chocziaż nie jest to wymagane. Szczególnie w przypadku kiedy przyez drzwi szklane wpada duźo swiatka z sąsiedniago pomieszczenia.

Ježeli Twoja sauna wyposañona jest w oddzielna jegnestk sterujacja oswietleniem i lampa ma byc zainstalowana w saunie to naleź postepować wedlug ponieszych wytycznych:

• Lampa powinna byc podlaczona do oswietleniowej instalacji elektrycznej budynku i byc podlaczona do oddzielnego wylacznika. Wylacznik powinien byc zainstalowy na zewnatrz sauny, zgodnie z przypepisami elektrycznych IEE.
  Napiece: 230/240 V, 1 faza
• Zarowska: typ E14, zalecana moc 25-40 W (max. 40 W).
• Zarowska nie jest dostarczana z lampa.
  Przekraj kabla zasilajacego: 2 × 1.5 ~mm^2 , odporność na temperature min. 70^ C .

Ježeli to konieczne to naležy wywiercić Dziure w scianie drewnianej w celu przypreprowadzenia kabla. Ponieszcie zdjecchia obrazu w jaki spośob naležy dokonac podłaczenia elektrycznych:

Uwaga! Podlączen elektrycznych要去 dokonywc tylkowywalifikowany elektryk. Parametry elektryczne oswietleniaznajduje sie na oprawie. Nalezy dostosowac sie do tych oznaczen. Przed Rozpoczeciem podlączania oswietlenia lub w trakcie serwisu najezy wylączy zasilanie.
