Tuotetyyppi	Esivalmistettu sauna
Merkki	Harvia
Malli	Variant S2015R
Kokonaiskorkeus (säädettävillä jaloilla)	2030 mm + 20-40 mm
Huoneen minimikorkeus	2150 mm
Materiaali	Puu (paneelit, laudat)
Sähkönsyöttö	230/240 V yksivaiheinen (asennus pätevän sähköasentajan toimesta)
Valaistus mukana	Kyllä, E14-lampulla (25-40 W max, ei sisälly)
Ilmanvaihto	Vaatii ilmanvaihtoventtiilin ja ritilän (toimitetaan)
Kokoonpano	Sarja ruuveilla, nauloilla ja yksityiskohtaisilla ohjeilla
Tarvittavat työkalut	Vasara, porakone, ristipääruuvimeisseli, saha, mittanauha, vesivaaka, poranterät (3,5 mm ja 10 mm)
Ovi	Lasi (päästää valon läpi)
Levyjen kiinnitys	Ruuvit 4,5 x 45 mm ja naulat 45 x 1,7 mm
Penkit	Alempi penkki ja L-muotoinen penkki tukien kanssa
Huolto	Puhdista säännöllisesti, käytä hiekkapaperia teräviin kulmiin, käsittele ulkopinta suojapinnoitteella
Turvallisuusohjeet	Sähköasennus ammattilaisen toimesta, älä käytä tuotteita sisällä, tuuleta höyryn käytön jälkeen
Takuu	Katso täydelliset ohjeet

Usein kysytyt kysymykset - Variant S2015R HARVIA

Mikä on huoneen minimikorkeus Harvia Variant S2015R -saunan asentamiseen?

Huoneen korkeuden tulee olla vähintään 2150 mm, jotta sauna, jonka korkeus on 2030 mm säädettävillä jaloilla (20-40 mm), voidaan asentaa.

Mitä työkaluja tarvitaan tämän saunan asentamiseen?

Tarvitset vasaran, porakoneen, ristipääruuvimeisselin tai sähköisen (PZ2, PH2, PZ3), hienohampaisen sahan, mittanauhan, hiekkapaperin, vesivaa'an, poranterät (3,5 mm ja 10 mm), jakkaran tai tikkaat ja veitsen.

Voinko tehdä saunan sähköasennuksen itse?

Ei, sähköasennus on annettava pätevän sähköasentajan tehtäväksi voimassa olevien määräysten mukaisesti.

Miten saunan seinät kootaan?

Aloita nurkasta ja kokoa seinäelementit 4,5 x 45 mm ruuveilla esiporattuihin reikiin. Viimeinen kulma on suunnattava ulospäin. Käytä 45 x 1,7 mm nauloja paneeleihin. Tarkista, että liitokset ovat tiiviit.

Mitä tehdä, jos ovi ei sovi oikein karmiinsa?

Jos ovi ei sovi lukon puolelta, jalusta on todennäköisesti liikkunut kokoamisen aikana. Voit siirtää jalustaa varovasti (koko seinää) lattiaa pitkin oikeaan suuntaan.

Minkä tyyppistä lamppua käyttää saunan valaistukseen?

Valaistus vaatii E14-tyyppisen lampun, suositeltu teho 25-40 W, enintään 40 W. Lamppu ei sisälly toimitukseen.

Miten saunan sisäosia hoidetaan?

Käytä hiekkapaperia terävien kulmien pyöristämiseen. Älä laita mitään tuotteita sisälle. Reikiin ja liitoksiin käytä sahanpurun ja liiman seosta. Ulkopinta voidaan käsitellä erityisellä suojapinnoitteella.

Voinko käyttää saunaa höyrylämmityksen kanssa?

Kyllä, mutta jokaisen höyrykäytön jälkeen lämmitä saunaa 15-30 minuuttia ilman höyryä jättäen ovi ja ilmanvaihto auki täydellisen kuivumisen varmistamiseksi.

Miten penkit kootaan?

Kiinnitä penkkien tuet 6 x 70 mm ruuveilla. Aseta alempi penkki tukien päälle ennen L-muotoisen penkin ja poikkipuun kiinnittämistä, muuten tila loppuu.

Mistä löydän yksityiskohtaiset kokoonpanopiirustukset?

Piirustukset ovat mukana toimitettavassa käyttöohjeessa. Voit myös ladata täydelliset ohjeet PDF-muodossa sivustolta notice-facile.com.

KÄYTTÖOHJE Variant S2015R HARVIA

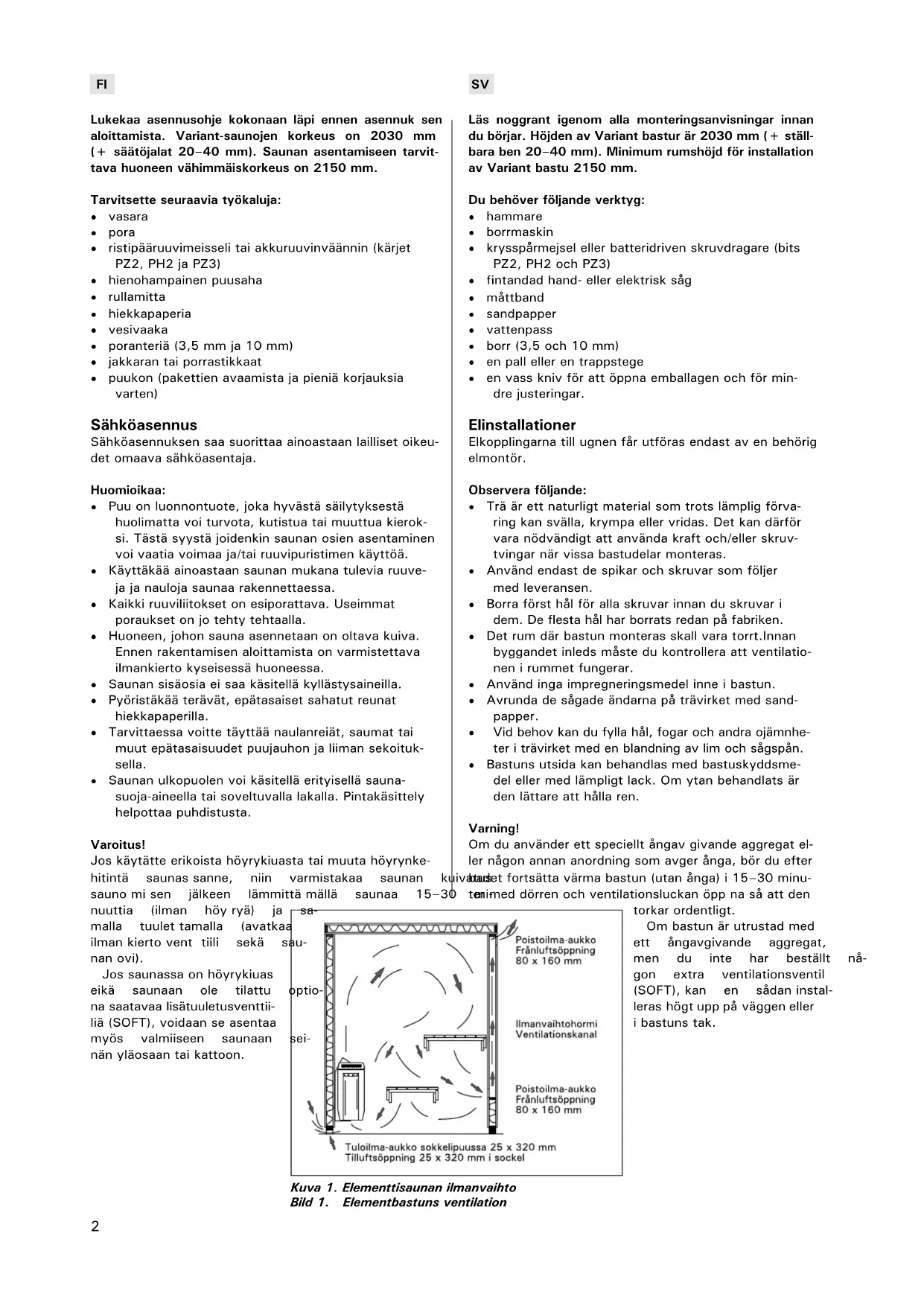

Lukekaa asennusohje kokonaan lapi ennen asennuk sen aloittamista. Variant-saunojen korkeus on 2030 mm (+ saatjalat 20-40 mm). Saunan asentamiseen tarvittava huoneen vahimmäiskorkeus on 2150 mm.

Tarvitssette seuraavia tyokaluja:

vasara
- pora
- ristipääruuvimeisseli tai akkuruuvinvännin (karjet PZ2, PH2 ja PZ3)
- hienohampainen puusaha
- rullamitta
- hiekkapaperia
vesivaaka
- poranteriä (3,5 mm ja 10 mm)
- jakkanai parrastikkaat
puukon (pakettienavaamista ja pieniakorjauksia varten)

Sahkousennus

Sahköasennuksen saa suorittaa ainoastaan lailliset oikeudet omava sahköasentaja.

Huomioikaa:

• Puu on luonnontuote, joka hyvästä saïlytyksestä huolimatta voi turvota, kutistua tai muuttua kieroksi. Tästa syysta joidenkin saunan osien asentaminen voi vaatia voimaa ja/tai ruuvipuristimen käyttoa.
• Käytträkää ainoastaan saunan mukana tulevia ruuveja ja nauloja saunaa rakennettaessa.
• Kaikki ruuviliitokset on esiporattava. Useimmat poraukset on jo tehty tehtaalla.
• Huoneen, johon sauna asennetaan on oltava kuiva. Ennen rakentamisen aloittamista on varmistettava ilmankiero kyseisessa huoneessa.
  Saunan sisäosia ei saa käsitellä kyllästysaineilla.
  Pyoristakaa teravat,epatasaiset sahatut reunat hiekkapaperilla.
• Tarvittaessa voitte tayttä naulanreiät, saumat tai muut epatasaisuudet puujauhon ja liiman sekoituk-sella.
  Saunan ulkopuolen voi kasetell erityisell saunasuoja-aineella tai soveltuvalla lakalla. Pintakasittely helpottaa puhistusta.

Varoitus!

Jos käytätte erikoista hórykiuasta tai muuta hórynkehitintā saunas sanne, niin varmistakaa saunan sauno mi sen jälkeen lammittä mälla saunaa 15

nuuttia (ilman hoy ryä) ja malla tuulet tamalla (avatkaa ilman kierto vent tiili sekā sān ovi).

Jos saunassa on hóyrykiuasa eikā saunaan ole tilattuna saatavaa lisatuuletusventtili (SOFT), voidaan se asenta myos valmiiseen saunaan nän ylaosaan tai katloon.

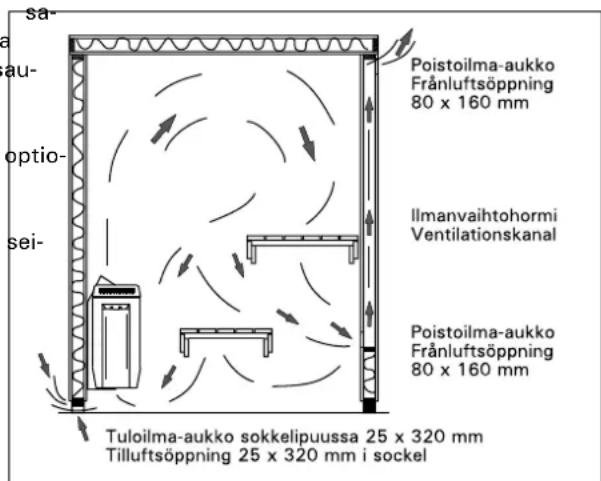

Kuva 1. Elementtisaunan ilmanvaihto Bild 1. Elementbastuns ventilation

Sokkelipuiden asennus

Sokkelipuut kiinnitetään toisiinsa 4,5 x 45 mm ruuveil la.
Varmistakaa,etta perustus on vaakasuorassa (kuva 2).

Montering av sockel

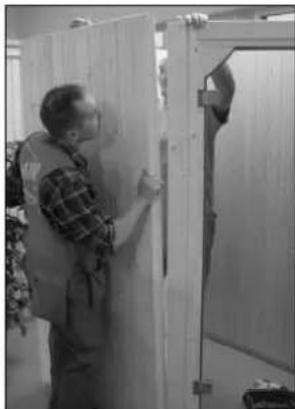

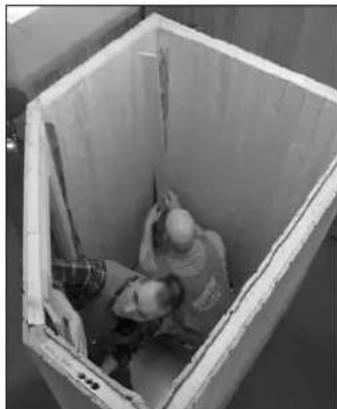

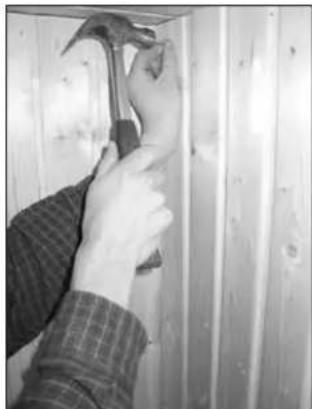

Seinäelementtien asennus aloitetaan suorakulmai ses (90^) nurkasta. TÄRKEÄ! Asennus lopetetaan johonkin toiseen 90^ nurkkaan. Viimeista elementtiä on kallistettava ulospain, jotta ulkopuolen paneelien pontit vát. Kiinnittäkä elementit viidella 4,5 x 45 mm ruuvilla. Kiinnitskohdissa on valmiit reliat. Kayttäkä paneeleihin 45× 1,7 mm nauloja (kuvat 2 ja 6). Jos viimeista nurkkae i voi asentaa saunan ulko puolella tyoskennellen, on nurkkaelementin paas sa olevasta paneelilaudasta tettava koko naan urapontti (kuva 4).

Huom!

Saunan kokoamisessa ovielementin asentamista ei jattaa viimeiseksi.

Muistakaa tarkistaa yhlalta katsomalla, etta elementtien liitokset ovat tiukat.

Montering av vaggar

FI

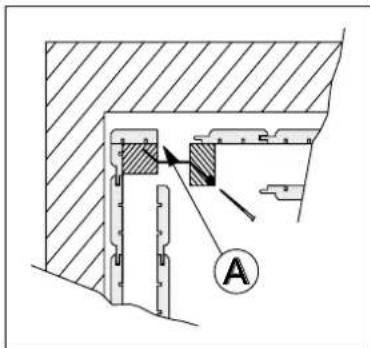

Kuva 4. Viimeinen liitos saunan nurkassa Bild 4. Den sista fogen i bastuns horn

SV
Kuva 5. Bild 5.

Kuva 6 Bild 6.

Kattoelementtien asennus

Seinäelementtien asennuksen jälkeen nostakaa kat to elementit seinäelementtien paallee. Laskekaa kat ele mentit seinäelementtien paallee siten, etta kat menttien alapinnan listat menevät seinäelementtien muodostaman kehyksen urin.

Saunan sisapuolella kaytetaan kattolistoja (28× 28mm) ja ruuveja (4,5× 45mm) kattoelementtien kiinnitt seksi seiniin. Kuv6.

Sahatkaa kattolistat oikean pituisiki.

Kattolistoissa on ruuvien reiät valmiina. Jotta paneelliaudat eivät halkea kiinnitykssä, poraa ruuveja varten 3,5 mm reiät myös paneelliautojen lapi.

Kattolista ruuvataan ensin seinään siten, etta katon ja listan vällin jään. 5 mm:n rako. Kun ruuvit katton, se painuu samalla seinän päälä olevaan tiivis tenauhaan.

HUOM! Kun asennatte saunamallia S1010, tuo kaa lauteet saunan sisalle seinäelementtien yli ennen katon asennusta. Lauteiden käntäminen saunan sisällä ei ole mahdollista.

Kiukaan ja ohjauskeskuken kaapeleita varten on seinassā valmiina sahköputket. Niiden paat nakyvat elementin yläreunassa. Ohjauskeskuken kaepelia varten seinassā on irrotettava paneeli ulkopuolella ja kiustasisallā seinan alaosassa. Kuva 8. Tarvittaessa porataan kaepelia varten irtopaneeliin reliät.

Valaisinta varten porataan kaapelille reikä vinosti seinä-elementin yläreunan lapi (kuva 9), tai suoraan seinän lapi, jos kaapeli voi jaää nakyviin.

Erilliselle termostaatille ja mahdollisille kovaänisille porataan kaepelien reiat seinan tai katon lapi.

Varmistakaa ennen peitelistan (15 x 90) (3) asenta mista, etta kiukaan ja valaisimen sahkjohdot on asen nettu ja kytketty oikein. Kayttakaa 4,5 x 60 mm ruuveja asentaessanne taytekapuloita (2) peitelistan alle 500-600 mm valein. Reunimmaiset kapulat tarvitaan mahdollisi lahell nurkkaa.

Sahatkaa peitelista (3) oikean pituiseksi ja kiinnitykseen 3,2 × 45 ~mm erikoisruuveja ja muovitulppia.

Nurkassa lahellakattoa

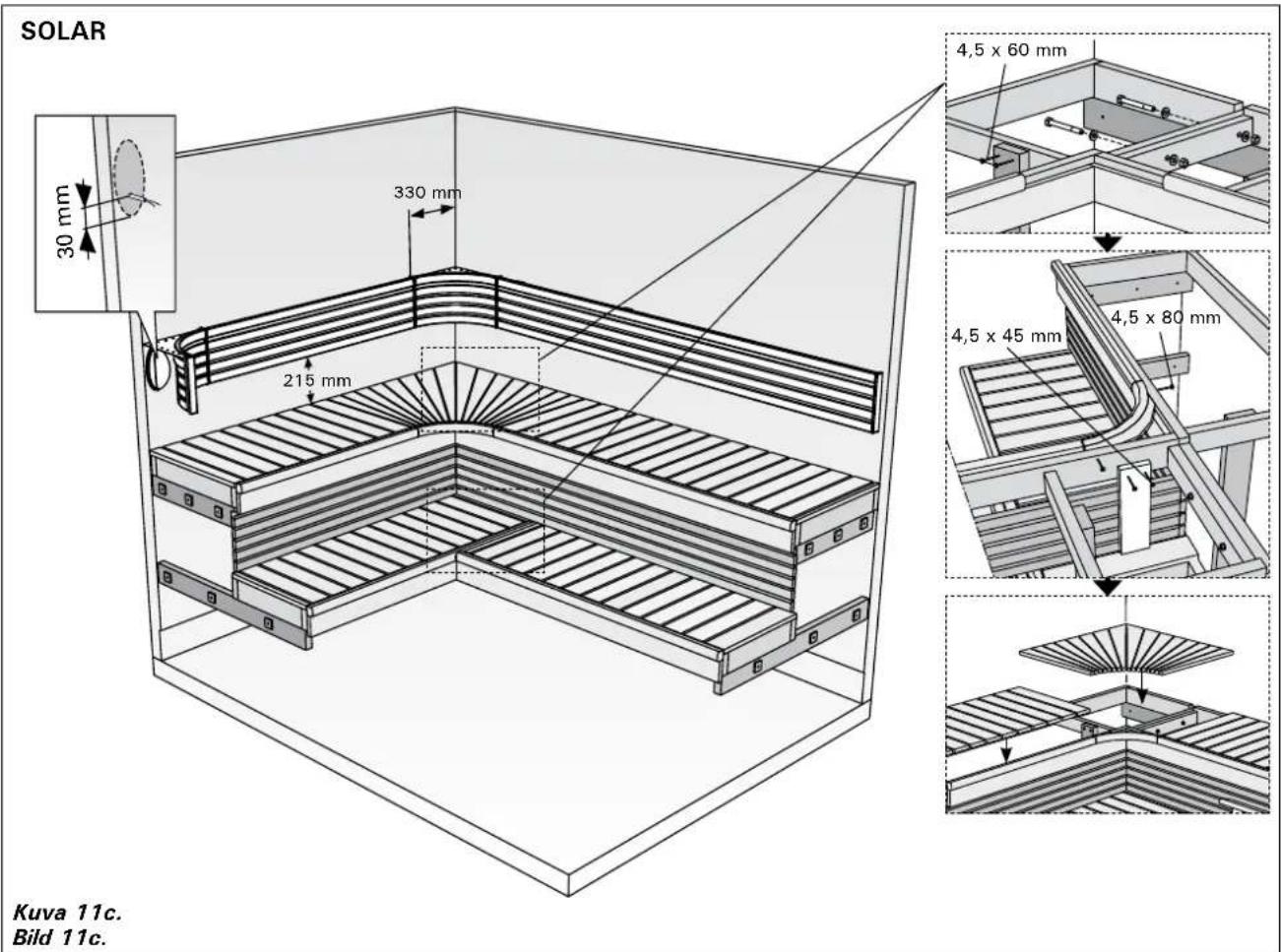

Kiinnittakää laudetuet (32 x 90 mm) seiniin 6 x 70 ruuveilla. Kuva 10.

Huom! Nosta myos alalaude laudetukien paallee ennen L-lauteen ja valisuojan kiinnitysta. Myohemmin lian ahdasta.

Montering av lave

Hast stoden (32× 90mm) for laven i vaggen med skruvar 6× 70mm .Bild 10.

*) Huom! Erikoissaunojen laudekorkeus on tarkistettava piirustuksesta.

*) Obs! Lavhojden i en specialbastu borkontrolleras pa ritningen.

FORMULA

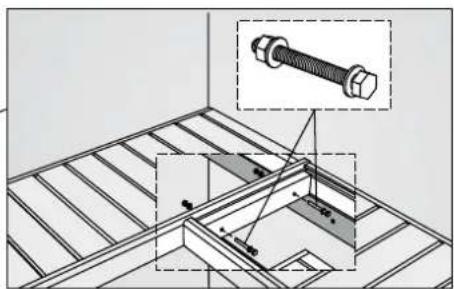

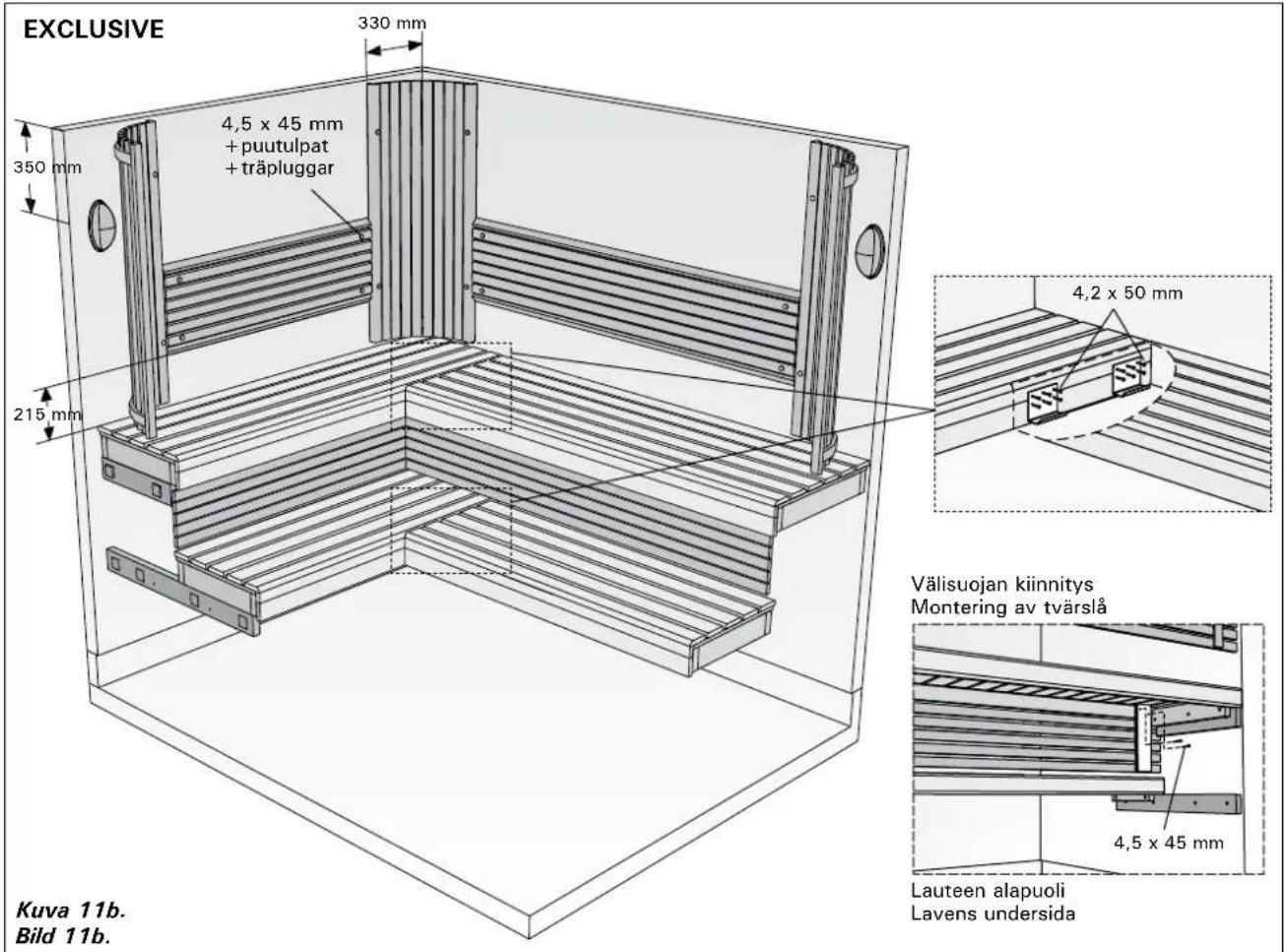

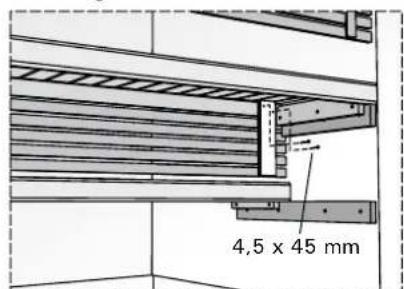

Välisuojan kiinnitys
Montering av tvärsla
Lauteen alapuoli
Lavens undersida

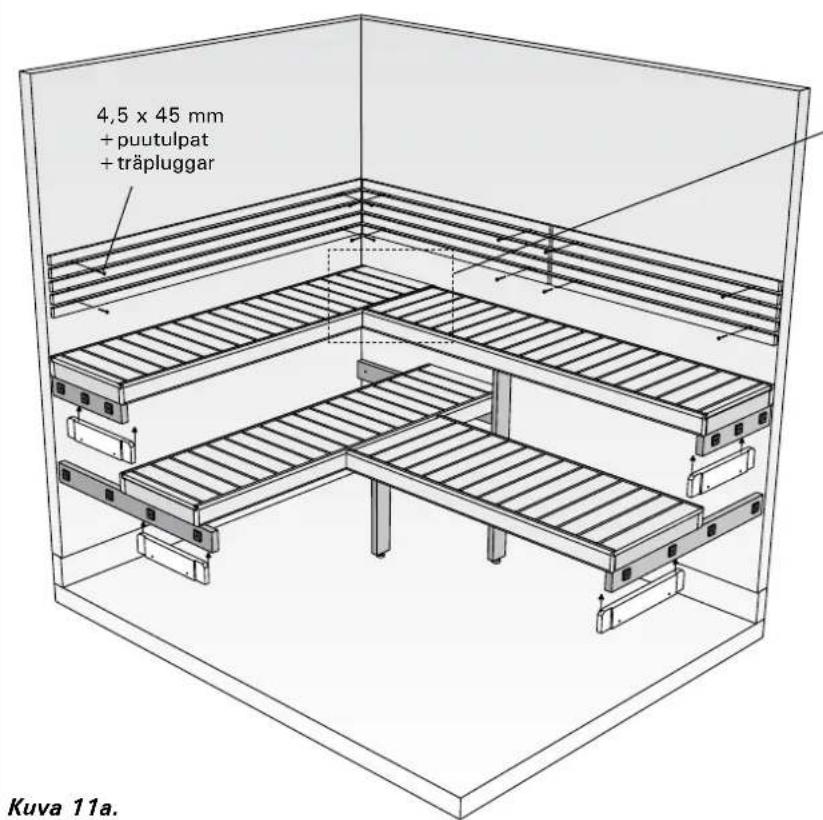

Kuva 11a. Bild 11a.

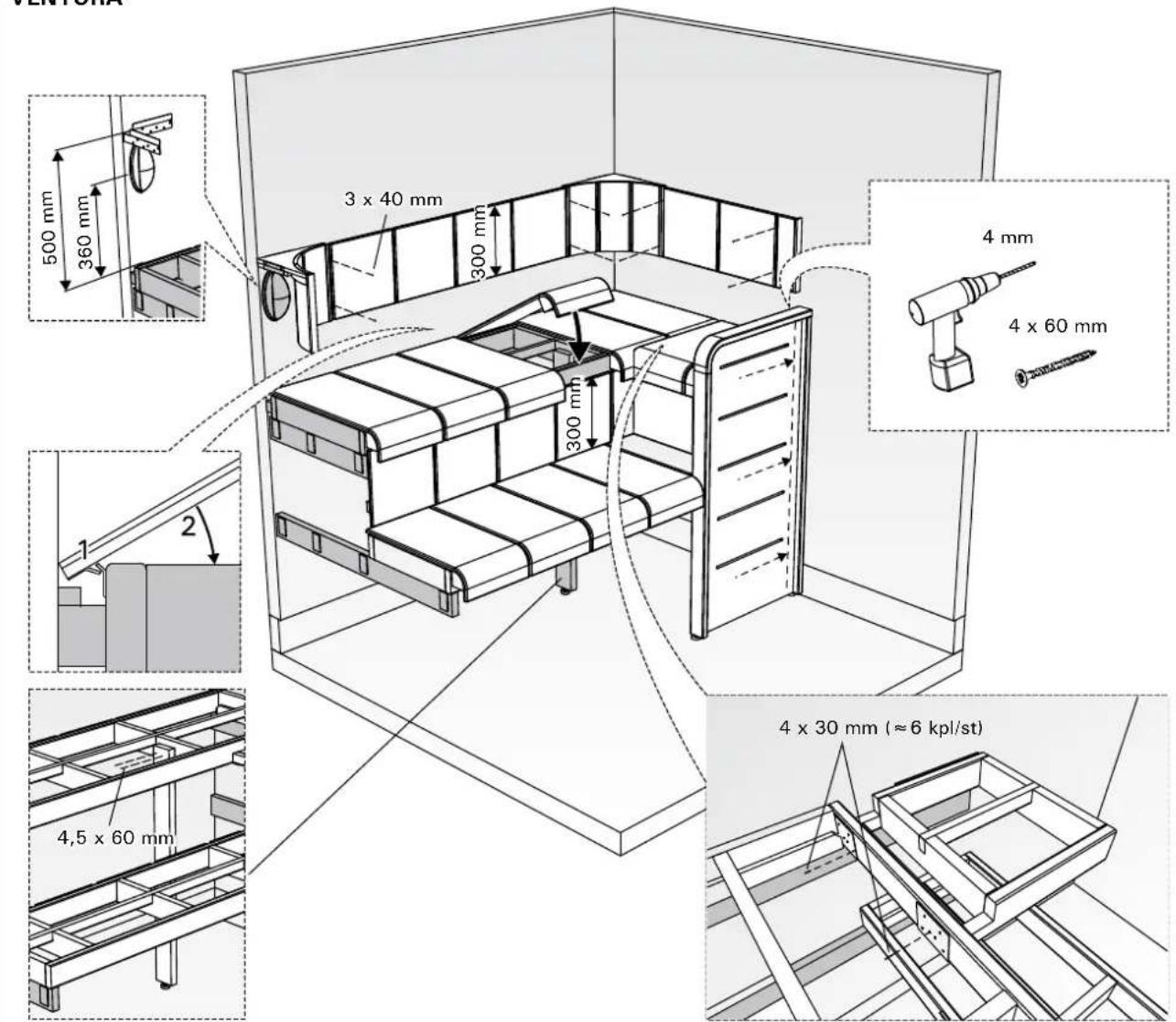

VENTURA

Kuva 11d.
Bild 11d.

Muuta

Kiinnittakäilmanvaihtoventtiila ja ilmanvaihtoritilä 4,5× 45mm ruuveilla (kuva 12). Asentakaa ovenkahva ja kiukaan suojakaide toimitettuken ohjeiden mukaisesti.

Huom! Jos haluatte asentaa seinamallisen kiukaan ikkunan eteen, niin asentakaa ensin saunan mukana tulepauinen suojatuki. Kiinnittakää kiuas tahan tukeen.

Huom! Jos ovilehti ei liity tiiviisti karmiin lukon puolella, johtuu se usein siitta, etta sukkeli on siirtynyt asen nuk sen aikana. Korjataan siirtamallavarovasti soske lipuuta (koko seinaa) lattiaa pitkin oikeaan suuntaan.

Nagra detailer

Kuva 12.
Bild 12.

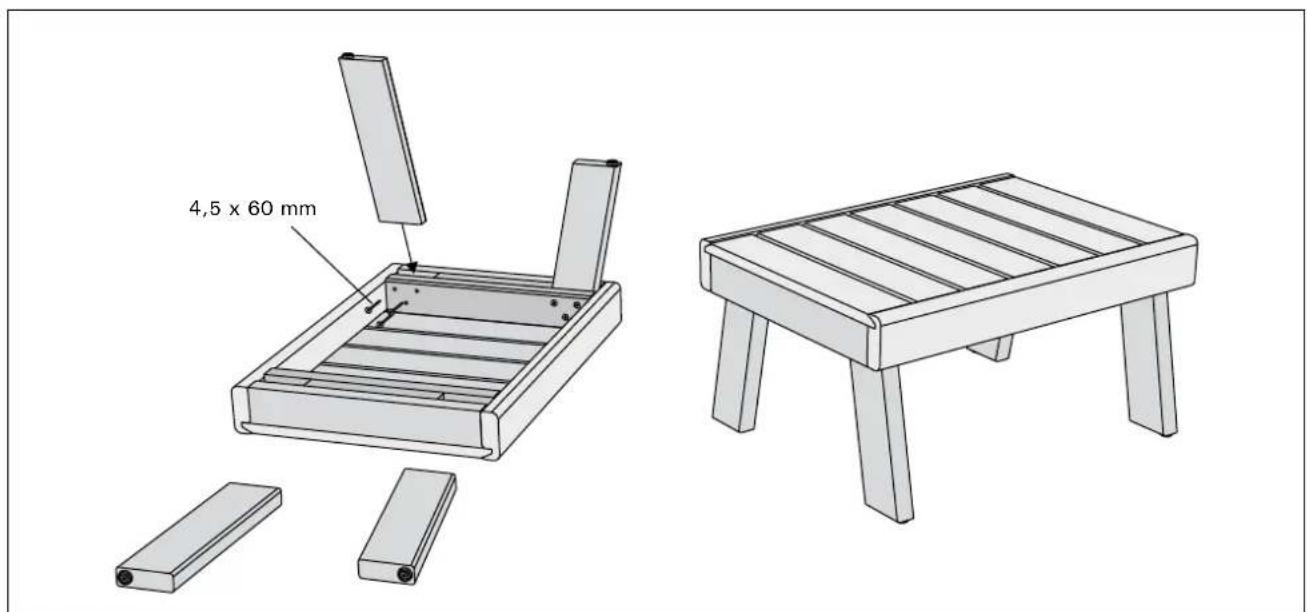

Kuva 13. Askeljakkan jalkojen kiinnitsy
Bild 13. Fasf fotpallens fotter

SAUNALAMPUN ASENTAMINEN

INSTALLATION AV BASTULAMPA

Saunasi on varustettu saunalampulla. Sen asentaminen on suositeltavaa, mutta ei pakolista, koska valoisuutta saunaasi.

Noudata seuraavia ohjeita lamppua asennettaessa, jos saunaasi ei ole varustetu erillisella ohjauskeskuksella:

• Lamppu tulee kytkea osaksi talon valaisinjarestelmaa ja se tulee kytkea erillseen katkaisijaan. Katkaisijan tulee sijaita saunahuoneenuulkopuolella ja se taytyy asentaa IEE-kytkentasaannosten mukaisesti.
  Kytke virta pois pälä ennen asennusta tai huoltoa
  Verkkojannite: 230/240 V, yksivaiheinen
• Hehkulamppu: E14-tyyppiä, suositus 25-40 W (max. 40 W). Hehkulamppu ei sisally toimitukseen.
• Verkkokaapelin typpi: 2 × 1,5 ~mm^2 , lammonsietokymin. 170°C

Seinan lapi tayty porata reika verkkokaapelille. Seuraavat kuvat nayttavat, kuinka sahkokytkennat tulee tehdä:

Bastun levereras med en bastulampa. Bastulampan bor lasioinstallables, men det ar inte nodvändigt, aftersom bastuns glasdörr slapper in Ijus.

Huom! Valaisimen saa asentaa vain riittavän ammattaitdon omaava henkilo. Käytä ainoastaan valonlahdettja tehoja, joka valaisimeen on merkitty. Kytke virta poispäättä ennen asennusta tai huoltoa.
