361429 - Wiertarka SILVERLINE - Bezpłatna instrukcja obsługi

Typ produktu	Kątowa wiertarka pneumatyczna
Marka	Silverline
Model	361429
Prędkość obrotowa bez obciążenia	1500 min⁻¹
Pojemność uchwytu	10 mm (3/8")
Maksymalne ciśnienie robocze	6,3 bar (90 psi)
Zużycie powietrza	113 L/min (4 cfm)
Dopływ powietrza	1/4" BSP z szybkozłączkami EQ-4 i EN-6
Minimalna średnica węża	9,5 mm (3/8")
Waga	1,18 kg
Poziom ciśnienia akustycznego	89,7 dB(A)
Poziom mocy akustycznej	100,7 dB(A)
Drgania ważone	0,89 m/s²
Zasilanie	Sprężone powietrze (kompresor)
Kierunek obrotów	Odwracalny (przycisk)
Zgodne zastosowanie	Wiercenie wiertłami do 10 mm
Smarowanie	Olej do narzędzi pneumatycznych (nie olej silnikowy)
Smarowanie	Co 8 godzin przez punkt smarowania
Codzienna konserwacja	Kilka kropli oleju w dopływie powietrza
Bezpieczeństwo	Obowiązkowe noszenie okularów, maski, kasku i rękawic
Gwarancja	3 lata (rejestracja w ciągu 30 dni)
Części zamienne	Dostępne na www.toolsparesonline.com
Możliwość naprawy	Autoryzowane centrum Silverline

Często zadawane pytania - 361429 SILVERLINE

Jak zainstalować wiertło w uchwycie?

Najpierw odłącz dopływ powietrza. Obróć kołnierz uchwytu, aby dopasować rozmiar, włóż wiertło, dokręć ręcznie, a następnie dokręć dostarczonym kluczem do uchwytu. Podłącz powietrze i sprawdź wyrównanie.

Jaki olej stosować do smarowania?

Użyj specjalnego oleju do narzędzi pneumatycznych. Pod żadnym pozorem nie używaj zwykłego oleju silnikowego.

Wiertarka działa wolno, co robić?

Sprawdź ciśnienie powietrza (max 6,3 bara). Jeśli ciśnienie jest prawidłowe, wlej kilka kropli oleju do dopływu powietrza. Jeśli problem nadal występuje, sprawdź połączenia pod kątem wycieków lub wyczyść filtr w szybkozłączkach.

Czy mogę używać tej wiertarki do wkręcania?

Nie, ta wiertarka nie ma sprzęgła momentu obrotowego. Jest przeznaczona wyłącznie do wiercenia.

Jak odwrócić kierunek obrotów?

Użyj przycisku odwracania kierunku obrotów znajdującego się w pobliżu spustu. Przesuń go w jedną stronę, aby uzyskać obroty w przód, w drugą stronę, aby uzyskać obroty w tył.

Jakie środki ochrony osobistej nosić?

Zawsze noś okulary ochronne, maskę oddechową, kask i rękawice. Noś również ochronniki słuchu, ponieważ poziom hałasu przekracza 85 dB(A).

Jak czyścić narzędzie?

Odłącz dopływ powietrza i odpowietrz narzędzie. Użyj miękkiej szczotki lub suchej szmatki. Nie używaj agresywnych rozpuszczalników.

Co zrobić, jeśli spust się zablokuje?

Może to wskazywać na uszkodzony O-ring. Zleć naprawę narzędzia w autoryzowanym centrum Silverline.

Jak codziennie konserwować narzędzie?

Odłącz narzędzie, wlej kilka kropli oleju do narzędzi pneumatycznych do dopływu powietrza, a następnie obracaj je z małą prędkością, aby nasmarować wewnętrzne części.

Gdzie znaleźć części zamienne?

Możesz zamówić części zamienne na www.toolsparesonline.com lub skontaktować się z autoryzowanym sprzedawcą Silverline.

INSTRUKCJA OBSŁUGI 361429 SILVERLINE

PL Wiertarka pneumatyczna kątowa

3 YEAR GUARANTEE

ANS DE GARANTIE

JAHRE GARANTIE

AÑOS DE GARANTÍA

ANNI DI GARANZIA

JAAR GARANTIE

LATA GWARANCJI

Register online: silverlinetools.com

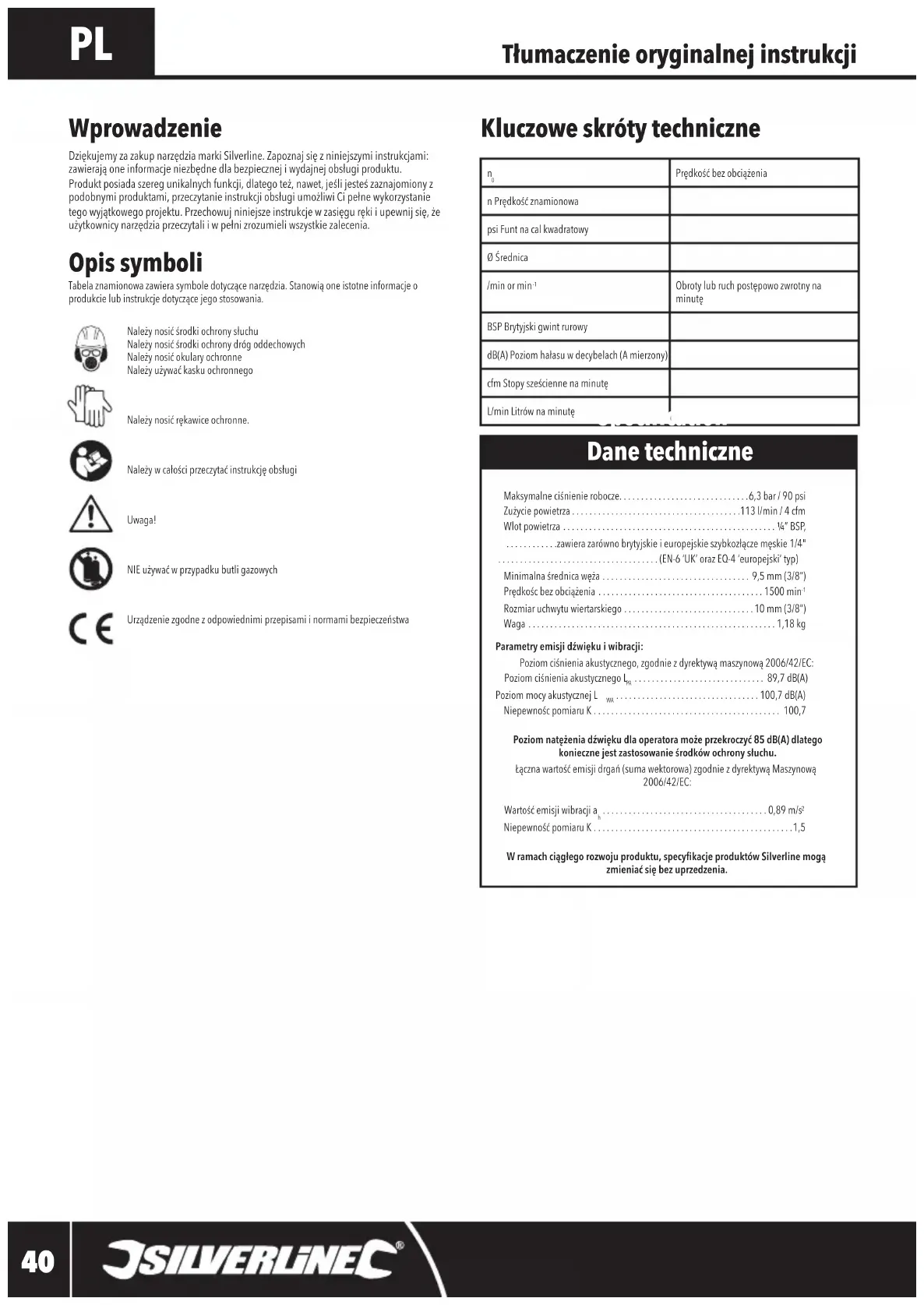

Dziękujemy za zakup narzędzia marki Silverline. Zapoznaj się z niniejszymi instrukcjami: zawierają one informacje niezbędne dla bezpiecznej i wydajnej obsługi produktu. Produkt posiada szereg unikalnych funkcji, dlatego też, nawet, jeśli jesteś zaznajomiony z podobnymi produktami, przeczytanie instrukcji obsługi umożliwia Ci pełne wykorzystanie tego wyjątkowego projektu. Przechowuj niniejsze instrukcje w zasięgu ręki i upewnij się, że użytkownicy narzędzia przeczytali i w pełni zrozumieli wszystkie zalecenia.

Opis symboli

Tabela znamionowa zawiera symbole dotyczące narzędzia. Stanowią one istotne informacje o produkcie lub instrukcje dotyczące jego stosowania.

Należy nosić środki ochrony słuchu

Należy nosić środki ochrony dróg oddechowych

Należy nosić okulary ochronne

Należy używać kasku ochronnego

Należy nosić rękawice ochronne.

Należy w całości przeczytać instrukcję obsługi

Uwaga!

NIE używać w przypadku butli gazowych

Urządzenie zgodne z odpowiednimi przepisami i normami bezpieczeństwa

Kluczowe skróty techniczne

n_3	Prędkość bez obciążenia
n Prędkość znamionowa
psi Funt na cal kwadratowy
∅ Średnica
/min or min ^-1	Obroty lub ruch postępowo zwrotny na minutę
BSP Brytyjski gwint rurowy
dB(A) Poziom hałasu w decybelach (A mierzony)
cfm Stopy sześcienne na minutę
L/min Litrów na minutę

Dane techniczne

Maksymalne ciśnienie robocze....6,3 bar / 90 psi

Zużycie powietrza....113 l/min / 4 cfm

Wlot powietrza 1/4" BSP,

......zawiera zarówno brytyjskie i europejskie szybkozłącze męskie 1/4" ......(EN-6 'UK' oraz EQ-4 'europejski' typ)

Minimalna średnica węża 9,5 mm (3/8")

Prędkość bez obciążenia 1500 min ^-1

Rozmiar uchwytu wiertarskiego 10 mm (3/8")

Waga 1,18 kg

Parametry emisji dźwięku i wibracji:

Poziom ciśnienia akustycznego, zgodnie z dyrektywą maszynową 2006/42/EC:

Poziom ciśnienia akustycznego L_FA 89,7 dB(A)

Poziom mocy akustycznej L 100,7 dB(A)

Niepewność pomiaru K 100,7

Poziom natężenia dźwięku dla operatora może przekroczyć 85 dB(A) dlatego konieczne jest zastosowanie środków ochrony słuchu.

Łączna wartość emisji drgań (suma wektorowa) zgodnie z dyrektywą Maszynową 2006/42/EC:

Wartość emisji wibracji a 0,89 m/s²

Niepewność pomiaru K....1,5

W ramach ciągłego rozwoju produktu, specyfikacje produktów Silverline mogą zmieniać się bez uprzedzenia.

Zasady bezpieczeństwa dotyczące hałasu i wibracji

Poziom hałasu i drgań w specyfikacji określone są zgodnie z normą ISO 28927-3 lub podobnymi normami międzynarodowym. Wartości te reprezentują korzystanie z urządzenia w normalnych warunkach roboczych. Niniejsze wartości mogą być wykorzystane do oceny narażenia na poziom hałasu i wibracji.

Wartości te reprezentują korzystanie z urządzenia w normalnych warunkach roboczych. Niedbała konserwacja, nieprawidłowy montaż lub nieprawidłowe użytkowanie urządzenia mogą spowodować wzrost poziomu hałasu oraz wibracji. Całkowity czas pracy, kiedy można obsługiwać urządzenie, musi się odbywać w czynnikach, kiedy to urządzenie jest na biegu jałowym, bądź wyłączony. Pozwój sobie na częste przerwy podczas obsługi urządzenia. W interesie użytkownika jest maksymalizowanie bezpieczeństwa, poprzez prawidłowe korzystanie z akcesoriów bezpieczeństwa, takich jak nauszniki przeciwhalasowe, rękawice antywibracyjne. Nie wolno obsługiwać urządzenia poniżej normalnej temperatury komfortowej dla użytkownika, gdyż będzie to miało efekt na zwiększenie wibracji.

Dźwięk

Dyrektywa hałasowa została wprowadzona w celu ochrony przed ryzykiem zdrowia i bezpieczeństwa do wynikającego z narażenia na hałas i utrałe słuchu. Dyrektywa może być stosowana do określania ekspozycji hałasu i parametrów fizycznych, takich jak moc szczytowa ciśnienia akustycznego oraz dzienne i tygodniowe poziomu ekspozycji na hałas. Szczególną uwagę należy zwrócić na ekspozycje i czas trwania hałasu.

Aby uzyskać więcej informacji na temat dyrektywy hałasowej 2003/10 / WE i 2000/14 / WE, należy odwiedzić Europejską Agencję Bezpieczeństwa i Zdrowia w Pracy - www.osha.europa.eu.

Wibracje

Dyrektywa 2002/44/WE Parlamentu Europejskiego i Rady z dnia 25 czerwca 2002 r. w sprawie minimalnych wymagań w zakresie ochrony zdrowia i bezpieczeństwa dotyczących narażenia pracowników na ryzyko spowodowane czynnikami fizycznymi (wibracji). Dyrektywa umożliwia użytkownikowi narzędzia do podejmowania świadomych decyzji dotyczących ilości czasu poświęconego pracy. Osoby, które regularnie operują sprzętem, który emituje wysokie wibracje, przez dłuższy okres czasu są narażone na problemy zdrowotne. ISO 28927-3 mierzy wibracje w trzech kierunkach, znane również, jako trójosiowy lub pomiar sumy wektorowej. Podczas obsługi sprzętem o wysokich wibracjach, należy się upewnić, aby nie przekroczyć poziomu ekspozycji. Więcej informacji na temat Dyrektywy wibracyjnej 2002/44/EC, należy odwiedzić Europejską Agencję Bezpieczeństwa i Zdrowia w Pracy –www.osha.europa.eu

Ogólne wskazówki dotyczące bezpieczeństwa

• Aby uniknąć wielu zagrożeń, należy przeczytać ze zrozumieniem instrukcje bezpieczeństwa przed: instalacją, eksploatacją, naprawą, konserwacją, wymianą osprzętu lub pracą w pobliżu tego narzędzia. Nie stosowanie się do tego może spowodować poważne uszkodzenia ciała.
• Tylko wykwalifikowani i wyszkoleni operatorzy powinni instalować, ustawiać lub używać to narzędzie.
• Nie należy modyfikować tego narzędzia. Modyfikacje mogą zmniejszać skuteczność środków bezpieczeństwa i zwiększać ryzyko niebezpieczeństwa dla operatora.
• Nie należy wyrzucać instrukcji dotyczących bezpieczeństwa. Należy przekazać je operatorowi.
• Nie należy korzystać z tego narzędzia, jeśli zostało uszkodzone.
• Należy skontrolować urządzenie okresowo w celu sprawdzenia, i oznaczenia, jeśli wymagane, pod względem zgodności z ISO 11148. Należy czytelnie oznaczyć narzędzie. Pracodawca/ użytkownik powinien skontaktować się z producentem w celu uzyskania etykiety zastępczej w razie konieczności oznakowania narzędzia

OSTRZEŻENIE: Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej lub umysłowej, lub o braku doświadczenia i wiedzy, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy pilnować, aby dzieci nie próbowały korzystać z urządzenia, jako zabawki.

Niebezpieczeństwo wyrzutu przedmiotu

• Należy pamiętać, że uszkodzenie przedmiotu obrabianego lub akcesoriów bądź włożonego narzędzia w czasie pracy, może generować wyrzut przedmiotu o dużej prędkości.
• Podczas pracy z tym narzędziem należy zawsze nosić okulary ochronne odporne na uderzenia. Wymagany stopień ochrony należy ustalić w zależności od zastosowania.
• Należy używać kasku ochronnego podczas pracy powyżej wysokości głowy.
• Ryzyko związane z innymi osobami znajdującymi się w pobliżu obszaru roboczego także powinno być brane pod uwagę
• Należy się upewnić, że przedmiot obrabiany jest dobrze zamocowany.

Niebezpieczeństwo wciągnięcia luźnych elementów odzieży i biżuterii

- Zadławienia, oskalpowanie i / lub rany szarpane mogą wystąpić podczas niestosowania się do instrukcji. Luźne elementy odzieży, bizuterię, długie włosy i rękawice należy trzymać z dala od urządzenia i jego akcesoriów.

Niebezpieczeństwa podczas operowania narzędziem

• Użytkowanie narzędzia może narażać ręce operatora na różne niebezpieczeństwa w tym: rany cięte, otarcia i oparzenia.
• Należy nosić odpowiednie rękawice ochronne.
• Operatorzy i personel obsługujący to urządzenie powinien być fizycznie w stanie poradzić sobie z: rozmiarem, ciężarem i mocą narzędzia.
• Należy trzymać narzędzie poprawnie i być przygotowanym na ewentualne gwałtowne ruchy tak, aby przeciwdziałać im.
• Należy utrzymywać zrównoważoną pozycje ciała i bezpieczne oparcie dla stóp.
• W przypadku przerwy w dostawie energii należy zatrzymać urządzenie.
• Należy używać tylko smarów zalecanych przez producenta.
• Należy stosować osobiste wyposażenie ochronne. Należy zawsze nosić okulary ochronne, rękawice ochronne i zalecane ubranie ochronne.
• Należy unikać bezpośredniego kontaktu z ruchomymi częściami, aby zapobiec obrażeniom ciała.
• Istnieje ryzyko wyładowania elektrostatycznego, podczas stosowania narzędzia na plastiku i innych materiałach nie metalowych.

Powtarzające się niebezpieczeństwa

• Podczas użytkowania narzędzia operator może poczuć dyskomfort w dłoniach, ramionach, barkach, szyi i innych częściach ciała.
• Należy korzystać z narzędzia zawsze w odpowiedniej pozycji, przy jednoczesnym zachowaniu bezpiecznej równowagi. Zalecana jest często zmiana pozycji pracy operatora podczas długotrwalego użytkowania narzędzia. Może to pomóc w uniknięciu dyskomfortu i zmeczenia
• Jeżeli operator w dalszym ciągu odczuwa symptomy takie jak: długotrwały lub powtarzający się dyskomfort, bół pulsujący, mrowienie, drętwienie, pieczenie lub sztywnienie, nie powinien ich ignorować. Powinien poinformować o tym swojego pracodawcę i niezwłocznie skonsultować się z wykwalifikowanych pracownikiem służby zdrowia.

Niebezpieczeństwa przy wymianie akcesoriów

• Zawsze przed dopasowaniem lub wymianą narzędzia lub akcesoria należy odłączyć urządzenie od źródła energii.
• Należy unikać bezpośredniego kontaktu z akcesoriami lub narzędziami w urządzeniu, ponieważ mogą być gorące lub ostre.
• Należy używać tylko rozmiarów, rodzajów akcesoriów i materiałów eksploatacyjnych, które są zalecane przez producenta urządzenia.

Niebezpieczeństwa w miejscu pracy

• Poślizgnięcia, potknięcia i upadki są głównymi przyczynami urazów ciała w miejscu pracy. Należy być świadomym niebezpieczeństw, jakie niosą: śliskie powierzchnie w miejscu pracy spowodowane użyciem narzędzia, czy przewód gazowy lub hydrauliczny ulokowany w złym miejscu będący przyczyna potknięć.
• Nie należy stosować niniejszego urządzenia w przestrzeniach i pomieszczeniach zagrożonych wybuchem lub do mocowania przewodów elektrycznych.

Niebezpieczeństwa spowodowane oparami i pyłem

• Pył i opary wytwarzane podczas korzystania z narzędzia może spowodować problemy zdrowotne (np. raka, wady wrodzone, astmę i/łub zapalenia skóry). Ocena ryzyka i wdrożenie odpowiednich kontroli tych zagrożeń są niezbędne.
• Ocena ryzyka powinna zawierać szacunek wpływu pyłu (znajdującego się w miejscu pracy a także pyłu produkowanego poprzez użytkowanie narzędzia) na operatora.
• Należy zawsze skierować system odsysania pyłu tak, w celu zminimalizowania stężenia kurzu w środowisku pracy.
• W przypadku produkowania pyłu lub oparów, priorytetem powinno być kontrolowanie ich w punkcie emisji.
• Aby uniknąć niepotrzebnego wzrostu stężenia oparów i pyłu, należy zgodnie z zaleceniami instrukcji obsługi dokonywać wymiany narzędzi i materiałów eksploatacyjnych.
• Należy stosować środki ochrony dróg oddechowych zgodnie z instrukcjami pracodawcy oraz zgodnie z przepisami bezpieczeństwa i higieny pracy.

Niebezpieczeństwa powodowane wysoką emisją dźwięku

• Narażenie na wysoki poziom hałasu może powodować problemy takie jak: szum w uszach (bręczenie, gwizdy oraz buczenie), a także trwałe uszkodzenia słuchu włączając jego całkowitą utratę. Dlatego ocena ryzyka i realizacja odpowiednich kontroli tych zagrożeń są konieczne.
• Odpowiednie kontrole w celu zmniejszenia ryzyka, mogą obejmować działania takie jak użycie tłumiących materiałów, aby zapobiec wysokiej emisji dźwięku wytwarzanej przez elementy poddawane obróbce.
• Należy stosować środki ochrony słuchu zgodnie z instrukcjami pracodawcy oraz zgodnie z przepisami bezpieczeństwa i higieny pracy.
• Aby uniknąć niepotrzebnego wzrostu poziomu emisji hałasu, należy obsługiwać i utrzymywać narzędzie, a także eksploatować i wymieniać akcesoria zgodnie z zaleceniami w instrukcji obsługi.
• Jeśli narzędzie posiada tłumik, należy zawsze się upewnić, że jest on w odpowiednim miejscu i w dobrym stanie podczas obsługiwania narzędzia.

Niebezpieczeństwa powodowane wysoką emisją wibracji

Poniższe informacje zwracają uwagę na zagrożenia związane z wysokim poziomem emisji wibracji, które nie zostały wyeliminowane poprzez projekt i konstrukcję, i pozostają, jako ryzyko szczątkowych drgań. Informacje te powinny pomóc pracodawcom w określeniu okoliczności, w których operator może być narażony na wysoką emisję wibracji. Jeśli wartość emisji drgań nie jest zgodna z normą ISO 28927-3 w zamierzonych zastosowaniach (i przewidywalnych nadużyciach) maszyny, dostarczone są dodatkowe informacje i/łub ostrzeżenia, aby w celu zmniejszenia ryzyka niebezpieczeństwa.

• Narażenie na wysoki poziom drgań może powodować uszkodzenie nerwów i zaburzenia układu nerwowego i krwionośnego najczęściej w obrębie ramion i rąk.
• Podczas pracy w niskich temperaturach należy używać ciepłych ubrań, i utrzymywać ręce ciepłe i suche.
• Jeśli wystąpią: drętwienie, mrowienie, ból lub wybielenie skóry na palcach i dłoniach, należy natychmiastowo zaprzestać korzystania z urządzenia, poinformować o tym pracodawcę i skonsultować się z lekarzem.
• Aby uniknąć niepotrzebnego wzrostu poziomu emisji drgań podczas korzystania z polerki lub szlifierki, należy obsługiwać i utrzymywać narzędzi w lekkim ale bezpiecznym chwycie, z uwzględnieniem wymaganej siły potrzebnej w reakcji zgodnie z zaleceniami w instrukcji obsługi. Ryzyko związane z emisją drgań jest zwykle większe, gdy zwiększona jest przyczepność do obrabianego materiału.

Dodatkowe wskazówki dotyczące bezpieczeństwa

Dodatkowe wskazówki dotyczące bezpieczeństwa pracy z narzędziami pneumatycznymi

Powietrze pod ciśnieniem może spowodować poważne obrażenia ciała:

• Należy zawsze odciąć dopływ powietrza, odłączając wąż ciśnieniowy od urządzenia, gdy nie jest już używane, przed wymianą akcesoriów lub podczas naprawy.
• Nigdy nie wolno kierować strumienia powietrza na siebie lub osoby znajdujące się w pobliżu.
• Odczepiony wąż od urządzenia może spowodować poważne uszkodzenia ciała. Zawsze należy skontrolować wąż pod względem uszkodzeń lub luzu przed przystąpieniem do pracy.
• W przypadku stosowania złączek spiralnych przy połączeniu węży, należy je zablokować kolkami blokującymi zabezpieczając przed możliwym rozłączeniem.
• Nie wolno przekraczać maksymalnego ciśnienia powietrza niż ciśnienie podane na narzędziu.
  • Nigdy nie należy trzymać narzędzi za wąż ciśnieniowy.

Dodatkowe zasady bezpieczeństwa pracy z wiertarkami

• Waźne: Konieczne jest przestrzeganie wszystkich krajowych przepisów bezpieczeństwa dotyczących instalacji, eksploatacji i konserwacji.
• Nie należy zezwalać osobom w wieku poniżej 18 lat na korzystanie z tego narzędzia i upewnić się, że operatorzy są zakwalifikowani i zaznajomieni z instrukcją obsługi i bezpieczeństwa
• Podczas obsługi wiertarki: należy być wyposażonym w odpowiednie wyposażenie ochronne takie jak: okulary, środki ochrony słuchu, odzież oraz rękawice ochronne. Należy pamiętać o zakładaniu maski przed rozpoczęciem wiercenia
• Przed rozpoczęciem wiercenia powinno się użyć detektora w celu znalezienia ukrytych linii elektrycznych, gazu czy wody. Należy unikać dotykania jakichkolwiek przewodów.
  • Należy sprawdzić odpowiednie oświetlenie
• Upewnić się, że wiertło jest bezpiecznie umieszczone w uchwycie wiertarskim. Wiertło niebezpiecznie zainstalowane w uchwycie może wyjść z urządzenia powodując zagrożenie
• Upewnić się, że wiertło nie dotyka obrabianego przedmiotu przed włączeniem urządzenia
• Przed rozpoczęciem wiercenia należy się upewnić, że pod obrabianym przedmiotem jest wystraczająca ilość miejsca
• Należy używać obydwu rąk podczas operowania narzędziem
• Należy używać zewnętrznego uchwytu podczas operowania urządzeniem
• Nie wolno naciskać na urządzenie, gdyż skraca to żywotność narzędzia
• Wiertła nagrzewają się podczas pracy, należy odczekać chwilę do momentu wystygnięcia przed próbą ich wyjęcia
• Nigdy nie wolno wyjmować wiór, trocin, ani oczyszczać element blisko pracującego wiertła
• W razie przerwania pracy podczas wiercenia należy najpierw wyłączyć urządzenie przed spojrzeniem
• W razie możliwości należy korzystać z imadła bądź zacisków do podtrzymania obrabianego przedmiotu
• Przed wymiana wiertła zawsze należy najpierw wyłączyć urządzenie od zasilania powietrza
• Należy regularnie sprawdzać uchwyt wiertarski pod względem uszkodzeń i zużycia. Po czym uszkodzone elementy naprawić bądź wymienić w profesjonalnym serwisie Silverline
• Zawsze należy odczekać, aż wiertło zatrzyma się całkowicie zanim wiertarka zostanie odłożona na miejsce
• Po zakończonej pracy należy odłączyć urządzenie od źródła zasilania powietrza i wyjąć wiertło z uchwytu wiertarskiego
• Należy cyklicznie dokonywać przeglądu wszystkich nakrętek, śrub i innych elementów mocujących i dokręcić w razie potrzeby

Przedstawienie produktów

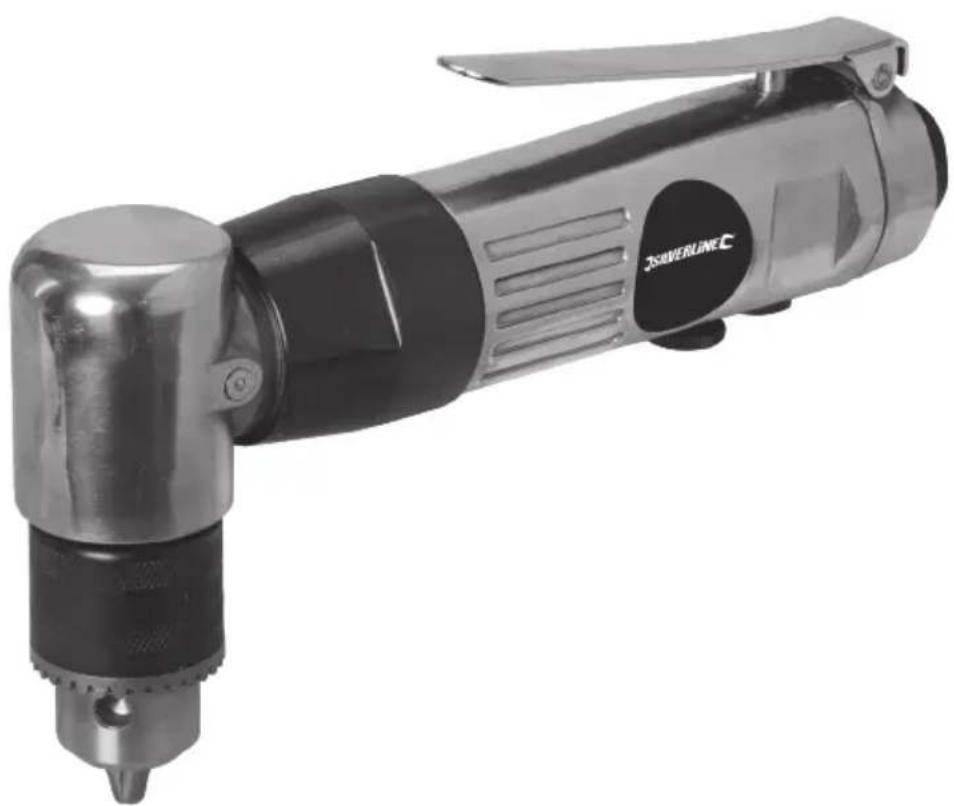

1. Uchwyt kluczykowy

2. Funkt do smarowania

3. Spust

4. Wlot powietrza do szybkozłacza

5. Szybkozłącze EQ-4 EU

6. Szybkozłącze EN-6 UK

7. Frzełącznik kierunku

8. Klucz uchwytu

Zastosowanie zgodne z przeznaczeniem

Wiertarka pneumatyczna kątowa z pojedynczą prędkością, zasilana sprężonym powietrzem z kompresorem. Do użycia z wiertłami i innymi kompatybilnymi akcesoriami o średnicy do 9,5 mm (3/8").

Uwaga: Powyższa wiertarka pneumatyczna nie jest wyposażona w sprzęgło momentu obrotowego i dlatego nie może być używana do wkręcania bądź podobnych aplikacji.

Rozpakowanie narzędzia

• Ostrożnie rozpakuj i sprawdź narzędzie. Zapoznaj się ze wszystkimi mechanizmami i funkcjami.
• Upewnij się, że narzędzie zawiera wszystkie części i są one w dobnym stanie. Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia.

Przygotowanie do eksploatacji

Instalacja szybkozłącza

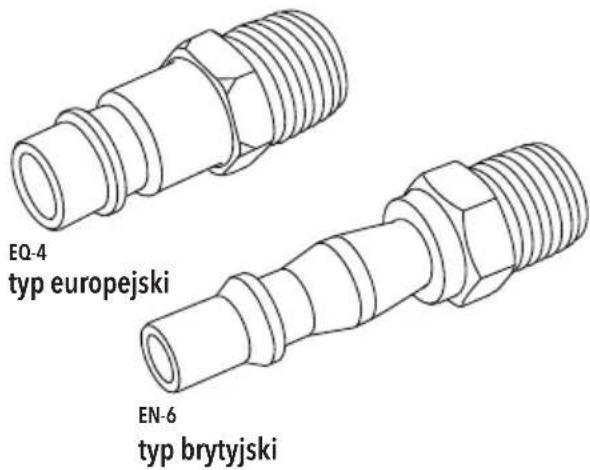

Uwaga: Niniejsze urządzenie jest wyposażone w dwa różne szybkozłącza zewnętrzne:

EQ-4 – powszechnie używane w Europie

EN-6 - głównie stosowane w UK

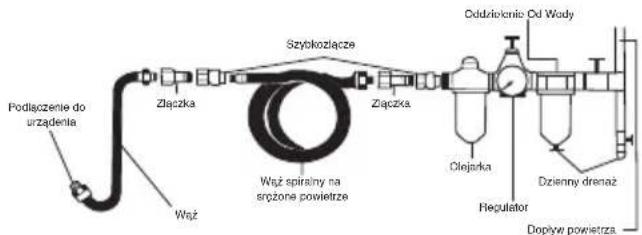

• Wybierz złącze odpowiednie dla podłączenia do sprężarki powietrza i zainstaluj w sposób opisany poniżej:
• Założ odrobine taśmy PTFE (brak w zestawie) na gwint szybkozłącza (5 lub 6). Pomoże to utrzymać szczelne połączenie

Uwaga: Założ taśmę PTFE ciasno, w kierunku zgodnym z ruchem wskazówek zegara, dzięki temu taśma nie zejdzie z gwintu podczas przykręcania urządzenia.

1. Zdejmij ochronną zaślepkę z wlotu powietrza
2. Przy pomocy klucza (brak w zestawie) przykręć szybkozłącze do wlotu powietrza zlokalizowanego w uchwycie
3. Podłącz do spreżarki powietrza i podłącz ciśnienie, po czym sprawdź przeciek (np. poprzez rozpylenie małej ilości wody w mydłem na zewnątrz złącza
4. Przewód spreżonego powietrza wyposażony w szybkozłącze wewnętrzne, może teraz zostać wciśnięte w narzędzie

Podłączenie sprężonego powietrza

• Niniejsze urządzenie powinno być podłączane do czystego zasilania pneumatycznego z olejarką i oddzielaczem wody
• NIE WOLNO pozwolić, aby dostarczane ciśnienie przekroczyło maksimum podane w 'danych technicznych'
• Należy pamiętać, aby zbiornik powinien być osuszany codziennie, aby zapobiec zbieraniu się wody w dopływie powietrza
• Upewnij się, że wszystkie elementy (węże, złącza, itp.) są przystosowane do zastosowania ciśnienia

Ustawienie mocy urządzenia

- Prędkości/moc urządzenia może być regulowana poprzez zwiększenie/zmniejszenie dopływu ciśnienia powietrza wyróżnionego w 'danych technicznych'

Montowanie wierteł i akcesoriów

OSTRZEŻENIE: Należy zawsze się upewnić, że urządzenie jest odłączone od zasilania matycznego przed montażem, bądź zdejmowaniem bitów, bądź innych akcesoriów.

1. Poprzez przekręcenie kołnierza uchwytu wiertarskiego, dostosuj uchwyt (1) do wymaganego rozmiaru dla wiertła, bądź innego akcesorium
2. Umieść bit, bądź inne akcesorium, upewniając się, że jest dokładnie wyrównane, po czym przykręć kołnierz
3. Przy użyciu dołączonego kluczyka do uchwytu (8), dokręć porządnie uchwyt aby solidnie zabezpieczyć wiertło/akcesorium
4. Podłącz urządzenie do kompresora, po czym uruchom urządzenie, aby sprawdzić, czy wiertło/akcesorium pracuje równo
5. W razie konieczności należy powtórzyć powyższe kroki, w celu poprawnego ułożenia wterła/akcesorium

Obstuga

Uwaga: NIE WOLNO pozwolić, aby urządzenie pracowało na "biegu jałowym" przez dłuższy okres czasu. Skróci to czas eksploatacji narzędzia.

1. Wybierz kierunek pracy urządzenia korzystając z przełącznika kierunku (7)
2. Chwyć mocno urządzenie
3. Wciśnij I przytrzymaj spust (3) aby uruchomić narzędzie
4. Pozwól na osiągnięcie pełnej prędkości urządzenia przed zetknięciem wiertła/ akcesoria z przedmiotem obróbki
5. Wyjmij wiertło, bądź akcesorium z przedmiotu obróbki przed wyłączeniem urządzenia
6. Zwolnij spust, aby zatrzymać urządzenie

Uwaga: Wylot powietrza znajduje się w dolnej części rękojeści. Podczas pracy powietrze będzie uciekało do kolejnego wlotu powietrza.

OSTRZEŻENIE: Należy mieć świadomość, że narzędzia pneumatyczne mogą trzymać ciśnienie resztkowe po zakończeniu pracy. Należy zawsze uwolnić ciśnienie z urządzenia po wyłączeniu dopływu powietrza.

Akcesoria

• Szeroki zestaw akcesoriów dla powyższego urządzenia, włączając wiertła, druciane szczotki doczołowe oraz wiele innych, jest dostępnych u dystrybutora Silverline.
• Części zamienne mogę zostać zakupione od Twojego dystrybutora Silverline, bądź na stronie www.toolsparesonline.com

Konserwacja

WARNING: Należy zawsze odlącać źródło zasilania pneumatycznego i zwolnić ciśnienie, przed czyszczeniem, bądź przeprowadzeniem konserwacji.

Czyszczenie

- Należy zawsze dbać o czystość urządzenia. Brud i kurz powodują szybsze zużycie elementów wewnętrznych i skracają okres eksploatacji urządzenia. Należy czyścić korpus urządzenia miękką szczotką SUCHą ścierką. W razie możliwości należy użyć czystego i suchego sprężonego powietrza, aby przedmuchać otwory wentylacyjne

WAŻNE: Istnieje małe prawdopodobieństwo, że może coś pójść nie tak, należy zauważyć, jeśli urządzenie nie działa, jest to spowodowane, skorodowaniem wewnętrznego mechanizmu, bądź jego zabrudzenia, dostaniem się mokrego powietrza, bądź nieprzestrzeganiem podanych instrukcji poniżej.

Codzienne zabiegi konserwacyjne

• Odlącz źródło zasilania pneumatycznego, wlej równowartość łyżki oleju do wlotu powietrza. Uruchom maszynę na małej prędkości, aby równomiernie nasmarować części wewnętrzne maszyny.
• Jeśli maszyna znajduje się w ciągłym użyciu, należy zamontować f filtr/ smarownica. Filtr powietrza powinien być zamontowany przez cały czas
• Korzystaj z oleju do narzędzi pneumatycznych. POD ŻADNYM WARUNKIEM NIE NALEZY UZYWAC OLEJU SILNIKOWEGO
• Niezastosowanie się do instrukcji obsługi i konserwacji może spowodować unieważnienie gwarancji

Smarowanie

• Smaruj urządzenie korzystając z pistoletu do smarowania (brak w komplecie), przez punkt do smarowania (2), co każde 8 h użycia
• Korzystaj ze smaru przeznaczonego dla urządzeń pneumatycznych

Kontakt

W celu uzyskania porady technicznej lub naprawy skontaktuj się z infolinią pod numerem ([phone]

Strona internetowa: silverlinetools.com/en-GB/Support

Adres:

Powerbox

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, United Kingdom

Przechowywanie

• Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci.
  • Należy naoliwić urządzenie przed przechowaniem

Utylizacja

• Podobnie jak w przypadku elektronarzędzi, narzędzi pneumatycznych nie należy wyrzucać z odpadami komunalnymi
• Narzędzia pneumatyczne mogą zawierać śladowe ilości oleju bądź innych smarów, dlatego też muszą być odpowiednio zutylizowane
• Należy się skontaktować z władzami lokalnymi zajmującymi się utylizacją odpadów, aby uzyskać informacje na temat prawidłowego sposobu utylizacji narzędzi pneumatycznych.

Wykrywanie i usuwanie usterek

Problem Możliwa przyczyna	Rozwiązanie
Urzadzenie dziala wolno Neprawidlowe ciśnienie Ustaw prawidłoweciśnienie zgodnie z „danymi technicznymi”
			Zdejmij szybkoźȩcie (5/6)i wyczyść filtr
Narzȩdzie przestalodziałać	Brud, bądź rdza wmechanizmie	Spróbuj obslugiwaćurzȩdzenie na wolnychobrotach
	Brud, bądź rdza wmechanizmie	Uderz delikatnie przypomocy gumowegomlotka
	Brud, bądź rdza wmechanizmie	Zwolnij mechanizmpoprzez obrócenienapędu ręcznie odlączajączasilanie pneumatyczne
Narzȩdzie nie zatrzymało sie, po zwolnieniu spustu	Uszkodzone gniazdozaworu przepustnicy	Napraw urzȩdzenie wcentrum serwisowymSilverline
Jeśli powyȩsze Rozwiazania problemów zawiodą, naleȩzy skontaktować sie z dostawcą lub autoryzowanym centrum serwisowym Silverline.

Gwarancja narzędzi Silverline

Niniejszy produkt Silverline posiada 3 letnią gwarancję

Aby zakwalifikować się do uzyskania powyższej gwarancji należy zarejestrować niniejszy produkt na stronie www.silverlinetools.com w ciągu 30 dni od daty zakupu. Okres gwarancji rozpoczyna się w dniu zakupu produktu widocznym na paragonie.

Rejestracja produktu

Rejestracji produktu można dokonać na stronie www.silverlinetools.com, wybierając przycisk „Rejestracja”. Należy wprowadzić:

• Dane osobowe
• Szczegóły dotyczące produktu oraz informacje dotyczące zakupu

Po wprowadzeniu tych informacji zostanie utworzony certyfikat gwarancji niniejszego produktu, jako dokument w formacie PDF, który należy wydrukować i zachować wraz z dowodem zakupu.

Zasady i warunki

Okres gwarancji zaczyna obowiązywać od daty zakupu detalicznego znajdującej się na paragonie.

PROSIMY O ZACHOWANIE PARAGONU

Jeśli produkt wykaże jakiekolwiek usterki w ciągu 30 dni od daty zakupu, należy go zwrócić do dystrybutora/sklepu, w którym towar zakupiono, od którego został zakupiony okazując przy tym dowód zakupu.

Jeśli usterka pojawi się po 30 dniach, należy zwrócić produkt do:

Roszczenia gwarancyjne należy zgłaszać w okresie gwarancji. Należy dostarczyć dowód zakupu, swoje imię i nazwisko, adres miejsca zakupu przed wykonaniem jakichkolwiek napraw.

Należy podać dokładne dane usterki wymagające naprawy.

Wnioski złożone w okresie gwarancji będą weryfikowane przez Silverline Tools, do ustalenia czy usterki są związane z materiałem lub wyrobem produktu.

Koszty transportu nie zostaną pokryte. Produkt przeznaczony do zwrotu musi być starannie oczyszczony. Należy zapakować produkt prawidłowo i bezpieczeństnie tak, aby nie został uszkodzony podczas transportu do nas. Możemy odrzucić roszczenia niewłaściwie dostarczonych produktów. Wszystkie naprawy będą przeprowadzone przez firmę Silverline Tools lub agencje upoważnione do tego.

Naprawa lub wymiana produktu nie przedłuży okresu gwarancyjnego.

Usterki uznane przez nas, jako objęte gwarancją będą poddane naprawie bezpłatnie (bez kosztów transportowych) lub poprzez wymianę na narzędzie pracujące w idealnym stanie.

Narzędzia lub części zamienne, do których wydano zamiennik staną się własnością Silverline Tools.

Naprawa lub wymiana produktu w ramach gwarancji zapewnia korzyści, które są dodatkiem i nie wpływają w żaden sposób na ustawowe prawa konsumenta.

Gwarancja pokrywa:

Naprawę produktu (w okresie gwarancji), jeśli zostanie on zakwalifikowany zgodnie z wymogami Silverline Tools w związku z usterkami, które wynikły z wad materiałowych lub wad związanych z produkcją.

Jeżeli jakaś część zastępcza nie jest już dostępna lub wycofana z produkcji, Silverline Tools zastąpi ją funkcjonalnym zamiennikiem.

Produkty używane w EU.

Czego nie pokrywa gwarancja:

Silverline Tools nie pokrywa napraw powstałych w wyniku:

• normalnego zużycia spowodowanego przez normalne użytkowanie zgodne z instrukcją obsługi, np: noże, szczotki, pasy, żarówki akumulatory itp.
• wymiany dowolnego dołączonego wyposażenia np.: noży, wiertel, papieru ściernego, tarcz do cięcia i innych podobnych elementów.
• przypadkowego uszkodzenia spowodowanego niewłaściwym używaniem lub zaniedbaniem, nieostrożnym działaniem lub niestarannym obchodzeniem się z produktem.
  • stosowania produktu do innych celów.
  • zmiany lub modyfikacji produktu w jakikolwiek sposób.
• usterek wynikających z wykorzystania części zamiennych i akcesoriów, które nie są oryginalnymi elementami Silverline Tools.
• niewłaściwej instalacji (z wyjątkiem instalacji przeprowadzonej Silverline Tools).
• naprawy lub modyfikacji przeprowadzonej przez osoby inne niż z Centrum Usług Silverline Tools lub autoryzowanych punktów serwisowych.
  • roszczeń innych niż związanych z usterkami ujętymi w gwarancji produktu.

Deklaracja Zgodności WE

Niżej podpisany: Mr Darrell Morris

upoważniony przez: Silverline

Oświadcza, że:

Powyższa deklaracja została wydana na wyłączną odpowiedzialność producenta.

Opisany powyżej przedmiot deklaracji jest zgodny z właściwymi przepisami Unijnego prawodawstwa harmonizacyjnego

Kod identyfikacyjny: 361429

Opis: Wiertarka pneumatyczna kątowa

Produkt jest zgodny z następującymi dyrektywami oraz normami:

• Dyrektywa maszynowa 2006/42/EC
• EN ISO 11148-3:2012

Zastosowana dyrektywa oceny zgodności: Intertek

Dokumentacja techniczna produktu znajduje się w posiadaniu: Silverline

Data: 07/02/2019

Podpis:

Mr Darrell Morris

Dyrektor naczelny

Nazwa i adres producenta:

Powerbox International Limited, zarejestrowany pod numerem 06897059. Adres rejestracyjny firmy :

PL 3 Letnia Gwarancja. Zarejestruj się online w ciągu 30 dni. Obowiązują Zasady i Warunki
