FRV 30 Me - Myjka ciśnieniowa Kärcher - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI FRV 30 Me Kärcher

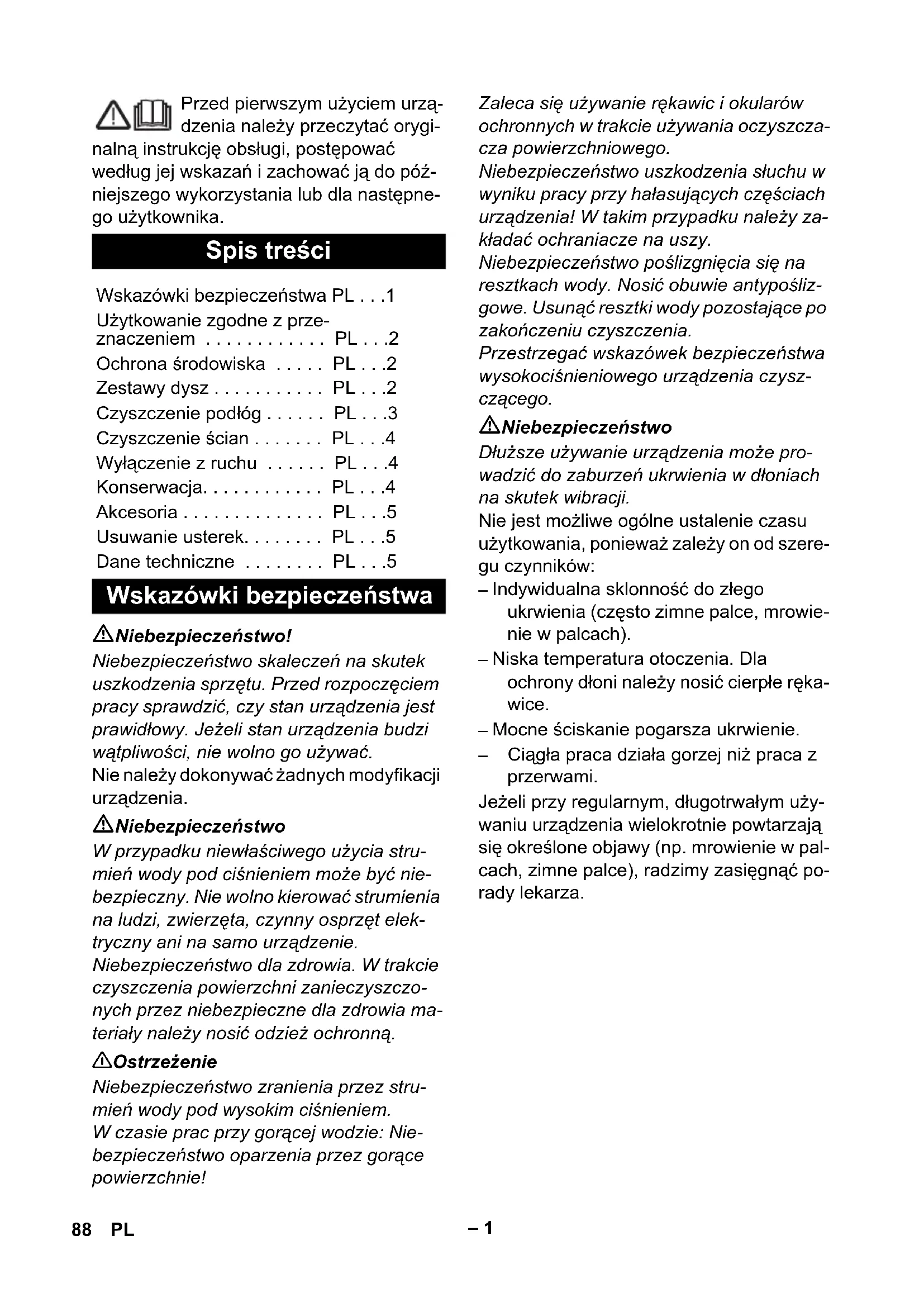

• 0,4 87SL– 1 Przed pierwszym użyciem urzą- dzenia należy przeczytać orygi- nalną instrukcję obsługi, postępować według jej wskazań i zachować ją do póź- niejszego wykorzystania lub dla następne- go użytkownika. Niebezpieczeństwo! Niebezpieczeństwo skaleczeń na skutek uszkodzenia sprzętu. Przed rozpoczęciem pracy sprawdzić, czy stan urządzenia jest prawidłowy. Jeżeli stan urządzenia budzi wątpliwości, nie wolno go używać. Nie należy dokonywać żadnych modyfikacji urządzenia. Niebezpieczeństwo W przypadku niewłaściwego użycia stru- mień wody pod ciśnieniem może być nie- bezpieczny. Nie wolno kierować strumienia na ludzi, zwierzęta, czynny osprzęt elek- tryczny ani na samo urządzenie. Niebezpieczeństwo dla zdrowia. W trakcie czyszczenia powierzchni zanieczyszczo- nych przez niebezpieczne dla zdrowia ma- teriały należy nosić odzież ochronną. 몇 Ostrzeżenie Niebezpieczeństwo zranienia przez stru- mień wody pod wysokim ciśnieniem. W czasie prac przy gorącej wodzie: Nie- bezpieczeństwo oparzenia przez gorące powierzchnie! Zaleca się używanie rękawic i okularów ochronnych w trakcie używania oczyszcza- cza powierzchniowego. Niebezpieczeństwo uszkodzenia słuchu w wyniku pracy przy hałasujących częściach urządzenia! W takim przypadku należy za- kładać ochraniacze na uszy. Niebezpieczeństwo poślizgnięcia się na resztkach wody. Nosić obuwie antypośliz- gowe. Usunąć resztki wody pozostające po zakończeniu czyszczenia. Przestrzegać wskazówek bezpieczeństwa wysokociśnieniowego urządzenia czysz- czącego. Niebezpieczeństwo Dłuższe używanie urządzenia może pro- wadzić do zaburzeń ukrwienia w dłoniach na skutek wibracji. Nie jest możliwe ogólne ustalenie czasu użytkowania, ponieważ zależy on od szere- gu czynników: – Indywidualna sklonność do złego ukrwienia (często zimne palce, mrowie- nie w palcach). – Niska temperatura otoczenia. Dla ochrony dłoni należy nosić cierpłe ręka- wice. – Mocne ściskanie pogarsza ukrwienie. – Ciągła praca działa gorzej niż praca z przerwami. Jeżeli przy regularnym, długotrwałym uży- waniu urządzenia wielokrotnie powtarzają się określone objawy (np. mrowienie w pal- cach, zimne palce), radzimy zasięgnąć po- rady lekarza. Spis treści Wskazówki bezpieczeństwa PL Użytkowanie zgodne z prze- znaczeniem p. 1
• PL Ochrona środowiska p. 2
• PL Zestawy dysz p. 2
• PL Czyszczenie podłóg p. 2
• PL Czyszczenie ścian p. 3
• PL Wyłączenie z ruchu p. 4
• PL Konserwacja p. 4
• PL Akcesoria p. 4
• PL Usuwanie usterek p. 5
• PL Dane techniczne p. 5
• PL p. 5
• Wskazówki bezpieczeństwa 88 PL– 2 Oczyszczacz powierzchniowy nadaje się do czyszczenia powierzchni podłóg i ścian przy użyciu myjki wysokociśnieniowej. Maksymalne ciśnienie wody 25 MPa (250 bar). Maksymalna temperatura wody 85 °C. Brudna woda odprowadzana jest przez wąż. Materiały użyte do opakowania nada- ją się do recyklingu. Opakowania nie należy wrzucać do zwykłych pojemników na śmieci, lecz do pojemników na surowce wtórne. Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być oddawane do utylizacji. Z tego powo- du należy usuwać zużyte urządzenia za pośrednictwem odpowiednich systemów utylizacji. Wskazówki dotyczące składników (RE- ACH) Aktualne informacje dotyczące składników znajdują się pod: www.kaercher.com/REACH Wskazówka Niezbędne zestawy dysz są dostosowane do odpowiedniego wysokociśnieniowego urządzenia czyszczącego i należy je zama- wiać osobno. 1 Pierś cień uszczelniający o przekroju okrągłym 2 Ramię obrotowe 3 Dysza 4 Nakrętka kołpakowa Pierścień uszczelniający o przekroju okrągłym umieścić we wpuście ramie- nia obrotowego. Symbole na urządzeniu 몇 Ostrzeżenie Niebezpieczeństwo skaleczeń przez ramię obrotowe. Nigdy nie wkładać rąk pod urządze- nie, gdy jest włączone wysoko- ciśnieniowe urządzenie czyszczące. Ramię obrotowe obraca się jeszcze przez moment po wy- łączeniu myjki wysokociśnie- niowej. Przed przystąpieniem do prac na urządzeniu należy odczekać, aż ramię obrotowe przestanie się obracać. W czasie prac przy gorącej wo- dzie: 몇 Ostrzeżenie Niebezpieczeństwo poparze- nia! Nie dotykać gorących po- wierzchni! Nie uruchamiać oczyszczacza powierzchniowego bez zapo- znania się z instrukcją obsługi. Użytkowanie zgodne z prze- znaczeniem Ochrona środowiska Zestawy dysz Wielkość dyszy myjki wysokociśnieniowej: Zestaw dysz 034 p. 35
• 2.642-430.0 036 p. 40
• 2.642-431.0 041 p. 45
• 2.642-432.0 046 p. 50
• 2.642-433.0 051 2.642-982.0 Montaż zestawu dysz 89PL– 3 Nałożyć dyszę. Lekko dokręcić dyszę nakrętką kołpa- kową. Wskazówka Strumień wylotowy musi być ustawiony równolegle do ramienia obrotowego. Powierzchnię kluczy dyszy (rozwartość klucza 10) ustawić równolegle do ra- mienia obrotowego. Dociągnąć nakrętkę kołpakową (roz- wartość klucza 22) kluczem płaskim. Powtórzyć proces przy drugim ramieniu obrotowym. Wskazówka: Nie umieszczać dysz oczyszczacza po- wierzchniowego przy lancy myjki wysoko- ciśnieniowej. 1 Dysza wtryskowa 2 Klucz nasadowy Wkręcić dyszę wtryskową do iniektora przy użyciu klucza nasadowego i dokrę- cić ręcznie (8 Nm). Klucz nasadowy dołączony jest do ze- stawu dysz. Przyłączyć lancę myjki wysokociśnie- niowej do FR 30 i dokręcić kluczem pła- skim (rozwartość klucza 24). Uwaga Przy przyłączu węża pojawia się mocny stru- mień brudnej wody. Nie używać oczyszcza- cza powierzchniowego bez węża. Nasmarować o-ring na końcówce węża przed montażem dołączonym smarem. Włożyć dołączony wąż do przyłącza węża oczyszczacza powierzchniowego i zabezpieczyć przez jego przekręce- nie. Drugi koniec węża umieścić w odpływie i zamocować przy użyciu dołączonej ta- śmy. Wskazówka: Jeżeli to możliwe, wąż położyć bez wznie- sienia. Maksymalna wysokość tłoczenia ścieków wynosi 1 m. Za pomocą dołączonej taśmy z zatrzaska- mi można zablokować wolny koniec węża (np. przy kracie wylotu). W razie potrzeby użyć węża przedłużenio- wego (patrz „Akcesoria“). Przy pracach przytrzymać pistolet na- tryskowy i lancę obydwoma rękoma. Oczyszczacz powierzchniowy prowa- dzić w taki sposób, by przylegał ściśle do czyszczonej powierzchni. Czyszczenie podłóg 90 PL– 4 Odkręcić nakrętkę kołpakową. Zdjąć przegub. Założyć pistolet natryskowy. Dokręcić nakrętkę kołpakową. Uwaga Przy przyłączu węża pojawia się mocny strumień brudnej wody. Nie używać oczyszczacza powierzchniowego bez wę- ża. Włożyć wąż do przyłącza węża oczysz- czacza powierzchniowego i zabezpie- czyć przez przekręcenie. Drugi koniec węża umieścić w odpły- wie. Podczas czyszczenia ścian trzymać urządzenie za uchwyt. p. 80

Oczyszczacz powierzchniowy prowa- dzić w taki sposób, by przylegał ściśle do czyszczonej powierzchni. Po użyciu trybu pracy z gorącą wodą schłodzić oczyszczacz powierzchniowy przez 2 minuty używając do pracy zim- nej wody. W razie potrzeby spłukać oczyszczacz powierzchniowy i wąż odsysający czy- stą wodą. Urządzenie chronić przed mrozem. Nie odkształacać szczotek podczas składowania. Wskazówka: W celu zapewnienia długo- trwałego, pozytywnego wyniku zasysania, oczyszczacza powierzchniowego FRV 30 nie należy po jego użyciu odstawiać na wie- niec szczotkowy. W celu ochrony przed uszkodzeniem można w trakcie przecho- wywania FRV 30 również usunąć listwę ze szczotkami. Po użyciu kółek skrętnych wypłukać je czystą wodą i po wysuszeniu spryskać olejem penetrującym. Czyszczenie ścian Wyłączenie z ruchu Konserwacja 91PL– 5 Ramię obrotowe się nie obraca: Sprawdzić dysze czyszczące pod ką- tem zanieczyszczeń. Wydajność odsysania słabnie: Zużyty wieniec szczotkowy - Wymienić wieniec szczotkowy. Zator w kanale odsysającym lub w wężu odsysającym - Wyczyścić kanał odsysający lub wąż odsysający. Zator w dyszy wtryskowej - Wyczyścić dyszę wtryskową. Akcesoria Akcesoria: Nr katalogowy Mocowanie węża (przy- ssawka do mocowania na gładkich powierzch- niach) 2.642-528.0 Osadnik zanieczysz- czeń (separator dużych zanieczyszczeń) 2.642-532.0 Wspornik węża (moco- wanie ścianowe) 2.042-001.0 Wieniec szczotkowy 6.371-293.0 Wąż przedłużeniowy 4.441-040.0 Usuwanie usterek Dane techniczne Wartości określone zgodnie z EN 60355-2-79 Łączna wartość wi- bracji ramion m/s

3,6 Niepewność pomiaru
