INSTRUKCJA OBSŁUGI Delta D23 HD230400 HARVIA

PL: Bezpiecznik termiczny urządzenia może zadziałać także w temperaturze poniżej -5°C / 23°F (przechowywanie, transport, otoczenie). Przed montażem należy umieścić urządzenie w ciepłym miejscu. Bezpiecznik termiczny można zrestartować, gdy temperatura urządzenia osiągnie ok. 18°C / 64°F. Bezpiecznik termiczny należy zrestartować przed użyciem urządzenia. Zob. instrukcja obsługi > Restartowanie bezpiecznika termicznego.

Niniejsza instrukcja instalacji i eksploatacji jest przeznaczona dla właścicieli sauny lub osób odpowiedzialnych zasaunę, jakrównieżdla elektryków odpowiedzialnych za podłączenie elektryczne pieca. Po zakończeniu instalacji osoba odpowiedzialna powinna przekazać niniejszą instrukcję właścicielowi sauny lub osobie odpowiedzialnej za jej eksploatację. Przed rozpoczęciem eksploatacji pieca należy dokładnie zapoznać się z niniejszą instrukcją.

Piec służy do ogrzewania kabiny sauny do odpowiedniej temperatury kąpieli. Pieców nie wolno używać do żadnych innych celów.

Gratulujemy Państwu dobrego wyboru!

Gwarancja:

• Okres gwarancji na piece i urządzenia sterujące stosowane w saunach przeznaczonych do użytku w domach jednorodzinnych wynosi dwa (2) lata.
• Okres gwarancji na piece i urządzenia sterujące stosowane w saunach przeznaczonych do użytku w mieszkaniach znajdujących się w domach wielorodzinnych wynosi jeden (1) rok.
• Gwarancja nie obejmuje usterek wynikłych z nie przestrzegania instrukcji montażu, użytkowania lub prac konserwacyjnych.
• Gwarancja nie obejmuje uszkodzeń powstałych na skutek użycia innych kamieni niż zalecane przez producenta pieca.

SPIS TREŚCI

1. EKSPLOATACJA PIECA....67

1.1. Układanie kamieni używanych w saunie.... 67
1.1.1. Konserwacja....67
1.2. Nagrzewanie sauny....67
1.3. Eksploatacja pieca....67
1.3.1. Włączanie pieca 67
1.3.2. Ustawianie czasu (wyłącznik czasowy)......67
1.3.3. Wyłączanie pieca 67
1.3.4. Ustawianie temperatury....68
1.4. Polewanie woda rozgrzanych kamieni 68
1.5. Wskazówki korzystania z sauny 68
1.6. Ostrzeżenia....68
1.6.1. Opis symboli 69
1.7. Wyszukiwanie usterek 69

1. KABINA SAUNY 70

2.1. Konstrukcja kabiny sauny 70
2.1.1. Ciemnienie ścian sauny....70
2.2. Wentylacja kabiny sauny 70
2.3. Moc pieca....70
2.4. Higiena kabiny 70

1. INSTRUKCJA INSTALACJI....71

3.1. Czynności wstępne....71

3.2. Mocowanie pieca na ścianie 71

3.3. Podłączenie elektryczne 71

3.3.1. Podlęczanie kabla przyłączeniowego do grzejnika 71
3.3.2. Rezystancja izolacji pieca elektrycznego ..... 71

3.4. Instalowanie modułu sterującego i czujników (D-E)....71

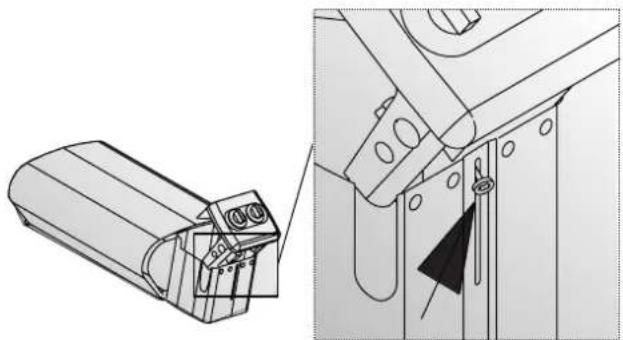

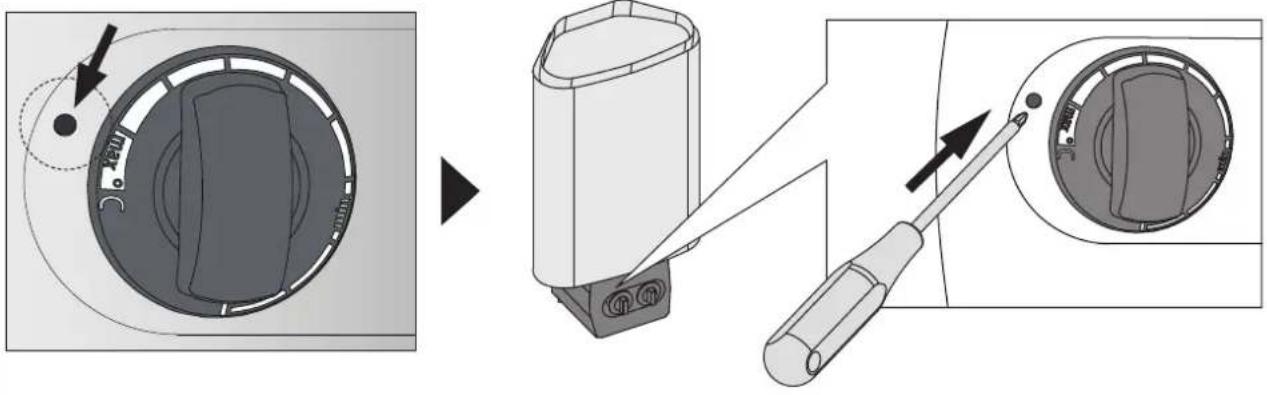

3.5. Resetowanie wyłącznika termicznego 74

1.1. Układanie kamieni używanych w saunie

Odpowiednie ułożenie kamieni ma duży wpływ na funkcjonowanie pieca (rys. 1).

Ważne informacje o kamieniach sauny:

• Kamienie powinny mieć średnicę 5–10 cm.
• Używaj kamieni o nieregularnych kształtach przeznaczonych do pieców. Perydotyt, diabazoliwinowy i oliwin to odpowiednie materiały.
• Nie używaj lekkich, porowatych „kamieni” ceramicznych ani miękkich steatytów. Podgrzane nie absorbują wystarczająco ciepła. Może to spowodować uszkodzenie grzałek.
• Zmyj pył z kamieni przed włożeniem ich do pieca.

Podczas umieszczania kamieni:

• Nie wrzucaj kamieni do pieca.
• Nie blokuj kamieni pomiędzy grzałkami.
• Kamieni nie należy układać zbyt ciasno, należy pozostawić miejsce na przepływ powietrza przez piec.
• Układaj kamienie tak, aby podtrzymywały się wzajemnie, a ich ciężar nie przenosił się na grzałki.
• Nie układaj wysokiej sterty kamieni na piecu.
• Przedmioty lub urządzenia, które mogłyby zmienić przepływ powietrza przez piec, nie powinny być umieszczane w miejscu na kamieniach lub w pobliżu pieca.

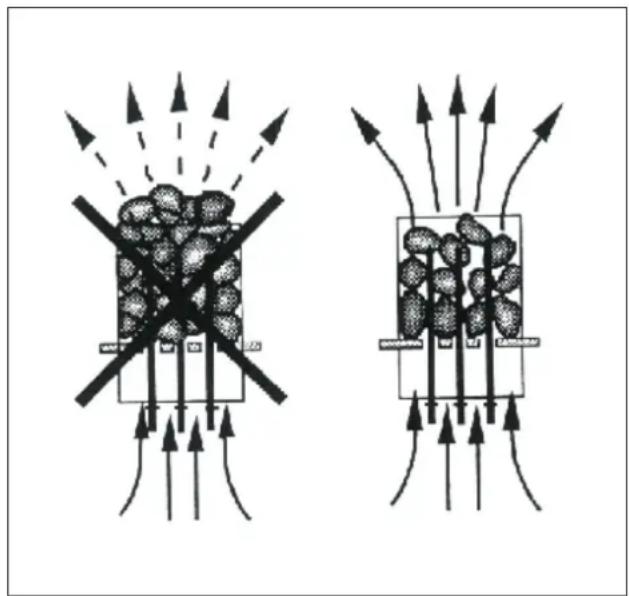

Rys. 1. Układanie kamieni w piecu

1.1.1. Konserwacja

Z powodu dużych wahań temperatury kamienie z czasem się rozpadają. Poprawiaj ułożenie kamieni przynajmniej raz w roku, lub częściej, jeśli sauna jest stale używana. Równocześnie usuń wszystkie fragmenty kamieni ze spodu pieca i zastąp rozpadające się kamienie nowymi. Dzięki temu zachowane zostaną optymalne parametry pieca, a ryzyko przegrzania zniknie.

1.2. Nagrzewanie sauny

Nowy piec, włączony po raz pierwszy, wraz z kamienia mi wydziela charakterystyczny zapach. Aby go usunąć, trzeba dobrze przewietrzać pomieszczenie sauny.

Jeśli moc wyjściowa pieca jest dopasowana do kabiny, nagrzanie prawidłowo izolowanej sauny do wymaganej temperatury trwa około godziny (▶2.3.). Kamienie używane w saunie osiągają wymaganą temperaturę kąpieli jednocześnie z całym pomieszczeniem sauny. Właściwa temperatura w pomieszczeniu sauny wynosi 65–80 °C.

1.3. Eksploatacja pieca

Przed włączeniem pieca zawsze trzeba sprawdzić, czy na piecu lub w jego pobliżu nie znajdują się żadne przedmioty. ▶1.6.

• Modele pieców BC45, BC60, BC80 i BC90 są wyposażone w zegar i termostat. Zegar służy do ustawiania czasu działania pieca, a termostat - odpowiedniej temperatury. ▶1.3.1.-1.3.4.
• Obsługa pieców BC45E, BC60E, BC80E i BC90E możliwa jest tylko za pośrednictwem specjalnych sterowników. Przed rozpoczęciem eksploatacji należy dokładnie zapoznać się z instrukcją obsługi sterownika pieca.

1.3.1. Włączanie pieca

Ustaw przełącznik zegara na „włączony” (A na rysunku 2, 0-4 godziny). Piec rozpoczyna grzanie.

1.3.2. Ustawianie czasu (wyłącznik czasowy)

Ustaw przełącznik zegara na „ustawianie czasu” (B na rysunku 2, 0-8 godzin). Piec rozpocznie grzanie, gdy przełącznik przesunie się na obszar „włączony”. Piec

będzie włączony przez około cztery godziny.

Przykład: Chcesz wyjść na trzy godzinny spacer, a później wziąć kąpiel w saunie. Ustaw pokrętło zegara w poz. „ustawianie czasu” (na 2).

Zegar rozpoczyna odliczanie, a po 2 godzinach -grzanie. Ponieważ ogrzanie kabiny zajmuje około godziny, sauna będzie przygotowana po trzech godzinach, to jest wtedy, gdy wrócisz ze spaceru.

1.3.3. Wyłączanie pieca

Piec wyłącza się, gdy zegar ustawi przełącznik ponownie na zero. Możesz wyłączyć piec samodzielnie, ustawiając pokrętło w pozycji zero.

Wyłącz piec po kąpieli. Czasami zaleca się pozostawienie na chwilę włączonego pieca, by osuszyć drewniane części sauny.

UWAGAI Zawsze sprawdzaj, czy piec się wyłączyć po tym, jak zegar ustawił przełącznik na zero.

1.3.4. Ustawianie temperatury

Termostat (rys. 3) służy do utrzymywania pożądanej temperatury w kabinie sauny. Dobierz najbardziej odpowiadające Ci ustawienie eksperymentalnie.

Rozpocznij od ustawienia maksymalnego. Jeśli podczas kąpieli temperatura zbyt wzrośnie, przekręć lekko pokrętło w lewo. Uwaga! Nawet najmniejsze odchylenie od pozycji maksymalnej znacząco zmieni temperaturę w saunie.

3 2 1 0 4 8 1 2 3 4 5 6 7

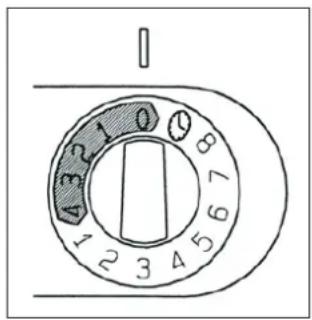

Rys. 2. Przełącznik zegara

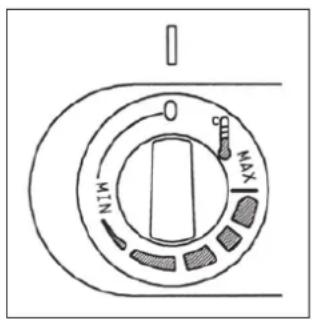

Rys. 3. Przełącznik termostatu

1.4. Polewanie wodą rozgrzanych kamieni

Rozgrzane powietrze w saunie staje się suche. Dlatego nagrzane kamienie w saunie trzeba polewać wodą, aby zwiększyć wilgotność powietrza do pożądanego poziomu. Ciepło i para różnie działają na poszczególne osoby - eksperymentując, znajdziesz odpowiednie dla siebie ustawienia.

UWAGA! Pojemność czerpaka wynosi 0,2 litra. Ilość wody jednorazowo wylewanej na kamienie nie powinna być większa od 0,2 l, ponieważ przy polaniu kamieni większą ilością wody tylko jej część wyparuje, a reszta w postaci wrzątku może rozprysnąć się na osoby korzystające z sauny. Nie wolno polewać kamieni wodą, gdy w pobliżu pieca znajdują się inne osoby, ponieważ rozgrzana para wodna może spowodować oparzenia.

UWAGA! Woda, którą polewa się kamienie, powinna spełniać wymagania określone dla czystej wody gospodarczej (tabela 1). Dla zapachu można dodawać do wody specjalne aromaty przeznaczone do saun. Aromaty należy stosować zgodnie z instrukcją podaną na ich opakowaniu.

1.5. Wskazówki korzystania z sauny

• Zaczynamy od umycia się.
- W saunie przebywamy tak długo, jak długo czujemy się tam przyjemnie i komfortowo.
- W saunie rozluźniamy się i zapominamy o wszystkich trudnościach i kłopotach.
- Zgodnie z przyjętymi zwyczajami w saunie nie przeszkadzamy innym głośną rozmową itp.
- Nie polewamy kamieni nadmierną ilością wody, gdyż może to być nieprzyjemne dla innych osób korzystających z sauny i jest uważane za niegrzeczne.
- Ochładzamy skórę w miarę potrzeby. Będąc dobrego zdrowia możemy popływać, o ile w pobliżu sauny jest basen lub inne miejsce do kąpieli.
- Po wyjściu z sauny dokładnie spłukujemy całe ciało.
- Przed ubraniem się przez chwilę odpoczywamy, aby tętno powróciło nam do normy. Napij się napoju bezalkoholowego, by przywrócić równowagę płynów w organizmie.

1.6. Ostrzeżenia

• Przebywanie w rozgrzanej saunie przez dłuższy czas powoduje wzrost temperatury ciała, co może być niebezpieczne dla zdrowia.
• Nie polewać kamieni nadmierna ilością wody. Powstająca para wodna ma temperaturę wrzenia!
• Nie pozwalaj dzieciom zbliżać się do pieca.
• Dzieci, osób niepełnosprawnych i chorych nie wolno pozostawiać w saunie bez opieki.
• Zaleca się zasięgnięcie porady lekarskiej odnośnie ewentualnych ograniczeń w korzystaniu z sauny spowodowanych stanem zdrowia.
• W kwestii korzystania z sauny przez małe dzieci należy poradzić się lekarza pediatry.
• W saunie należy poruszać się bardzo ostrożnie, gdyż podest i podłoga mogą być śliskie.
• Nie wolno wchodzić do sauny po alkoholu, narkotykach lub zażyciu silnie działających leków.
• Nigdy nie śpij w gorącej saunie.
• Słone, morskie powietrze i wilgotny klimat może powodować korozję metalowych części pieca.
• Nie należy wieszać ubrań do wyschnięcia w saunie, gdyż może to grozić pożarem. Nadmierna wilgotność może także spowodować uszkodzenia podzespołów elektrycznych.
• Nie czyścić pieca sauny wodą pod wysokim ciśnieniem.

Właściwość wody Efekt Zalecenie
Nagromadzenie osadów organicznych Kolor, smak, wytrącanie osadów < 12 mg/l
Nagromadzenie związków żelaza Kolor, nieprzyjemny zapach, smak, wytrącanie osadów	< 0,2 mg/l
Stężenie manganu (Mn) Kolor, smak, wytrącanie osadów <0,10 mg/l
Twardość: najgroźniejszymi substancjami są magnez (Mg) oraz wapno, czyli związek wapnia (Ca)	Wytrącanie osadów Mg: < 100 mg/l	Ca: < 100 mg/l
Woda zawierająca chlorki korozja Cl: <100 mg/l
Woda chlorowana Zagrożenie zdrowia	Zabronione w użyciu
Woda morska	Szybka korozja	Zabronione w użyciu
Stężenie arsenu i radonu	Zagrożenie zdrowia	Zabronione w użyciu

Tabela 1. Wymagania dotyczące jakości wody

PL

1.6.1. Opis symboli

Zapoznaj się z instrukcją.

Nie dotyczy

1.7. Wyszukiwanie usterek

UWAGA! Wszelkiego rodzaju sprawdzeń lub napraw może dokonywać wykwalifikowany elektryk.

Piec nie grzeje.

• Sprawdź, czy bezpieczniki pieca są sprawne.
• Sprawdź, czy kabel zasilający jest podłączony (3.3.).
• Ustaw przełącznik zegara na „włączony” (13.1.).
• Włącz wyższe ustawienie termostatu (1.3.4.).
• Sprawdź, czy zadziałał bezpiecznik termiczny. Zegar działa, ale piec nie grzeje. (3.5.)

Kabina ogrzewa się powoli. Woda wylana na kamienie sauny bardzo szybko ochładza je.

• Sprawdź, czy bezpieczniki pieca są sprawne.
• Sprawdź, czy wszystkie grzałki świecą, gdy piec jest włączony.
• Włącz wyższe ustawienie termostatu (1.3.4.).
• Sprawdź, czy moc pieca jest wystarczająca (2.3.).
• Sprawdź kamienie sauny (1). Zbyt ciasno ułożone kamienie, zmiana ich ułożenia lub nieodpowiedni ich typ mogą utrudniać przepływ powietrza przez piec i obniżać jego wydajność.
• Sprawdź, czy wentylacja kabiny sauny jest właściwa (▶2.2).

Kabina sauny ogrzewa się szybko, ale temperatura kamieni jest niewystarczająca. Woda wylana na kamienie ścieka.

• Sprawdź, czy moc pieca nie jest zbyt wysoka (2.3.).
• Sprawdź, czy wentylacja kabiny sauny jest właściwa (▶2.2.).

Drewno lub inny materiał blisko pieca szybko ciemnieje.

• Sprawdź, czy wymogi co do odległości zostały zachowane (3.1.).
• Sprawdź kamienie sauny (1). Zbyt ciasno ułożone kamienie, zmiana ich ułożenia lub nieodpowiedni typ mogą utrudniać przepływ powietrza i powodować przegrzanie materiałów w pobliżu pieca.
  • Zobacz też podrozdział 2.1.1.

Piec wydziela zapach.

• Zob. podrozdział 1.2.
- Gorący piec może wzmacniać zapachy z powietrza, przy czym nie są one wydzielane przez saunę lub piec. Przykłady: farba, klej, olej, inne dodatki.

Piec generuje halas.

• BC: Zegar jest urządzeniem mechanicznym i podczas normalnej pracy słychać charakterystyczne tykanie. Jeśli zegar tyka nadal po wyłączeniu pieca, należy sprawdzić stan jego połączeń elektrycznych.
• Niekiedy rozlega się huk powodowany najczęściej przez pękanie kamieni od gorąca.
• Podczas nagrzewania się pieca można usłyszeć odgłosy spowodowane rozszerzaniem się jego elementów pod wpływem temperatury.

2. KABINA SAUNY

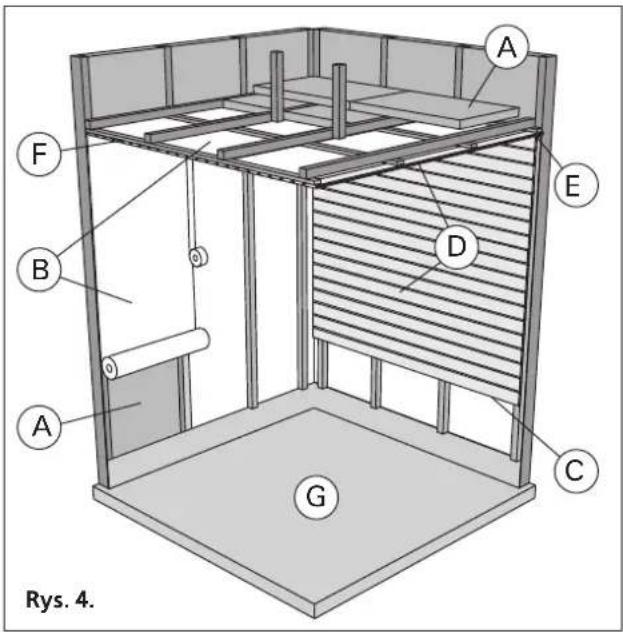

A F B D E C A G Rys. 4.

2.1. Konstrukcja kabiny sauny

A. Wełna izolacyjna (50-100 mm). Kabina sauny musi być starannie izolowana, by moc pieca była stale umiarkowanie niska.
B. Zabezpieczenie od wilgoci, np. papier aluminiowy. Połyskliwą stronę do wnętrza sauny. Łaczenia zabezpieczyć taśma aluminiową.
C. Szczelina went. (ok. 10 mm) między warstwą zabezpieczającą a panelem (zalecana).
D. Lekka płyta pilśniowa (12-16 mm). Przed montażem paneli sprawdzić stan instalacji elektr. i wzmocnienia wymagane do zainstalowania pieca i ław.
E. Szczelina wentylacyjna (ok. 3 mm) między ścianą a sufitem.
F. Wysokość sauny to zwykle 2100-2300 mm. Jej wysokość minimalna zależy od pieca (zob. tabela 2). Odległość pomiędzy ławą górną a sufitem nie powinna przekraczać 1200 mm.
G. Stosować ceramiczne pokrycia podłogowe i ciemne spoiny. Delikatne pokrycia podłogowe mogą ulec zaplamieniu i/lub uszkodzeniu przez cząsteczki kamieni sauny bądź zanieczyszczoną wodę.

UWAGA! Dowiedzieć się, które części ściany ognio- wej można przysłonić. Nie zasłaniać używanych przewodów dymnych.

UWAGA! Lekkie pokrywy instalowane na ścianie lub suficie, mogą stanowić zagrożenie ppoż.

2.1.1. Ciemnienie ścian sauny

Jest zjawiskiem naturalnym, że drewniane powierzchnie sauny z czasem ciemnieją. Zjawisko to przyspieszają:

• światło słoneczne
• ciepło z pieca
• preparaty ochronne (mają one niską odporność na wysokie temperatury)
• zanieczyszczenia odrywające się od kamieni i uno- szące w powietrzu.

2.2. Wentylacja kabiny sauny

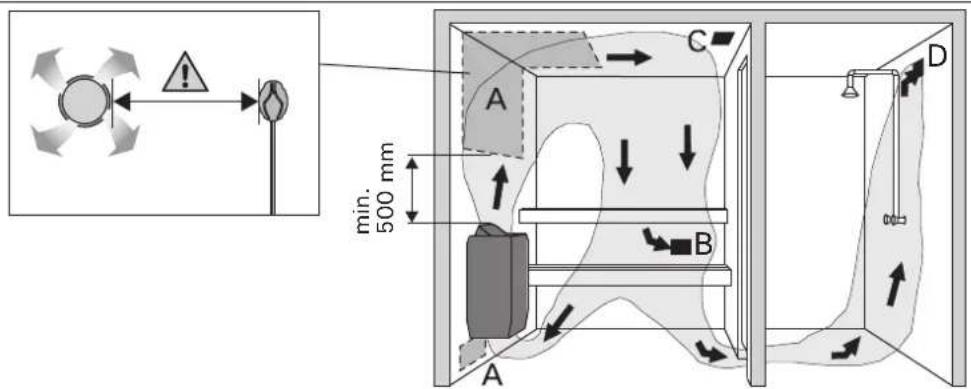

Wymiana powietrza powinna zachodzić 6 razy na godzinę. Rys. 5 ilustruje różne sposoby wentylowania kabiny sauny.

A. Lokalizacja wlotu powietrza. Wlot powietrza, w przypadku zainstalowania mechanicznej wentylacji wylotowej, powinien znajdować się nad piecem. Wlot powietrza instalacji grawitacyjnych ma znajdować się poniżej pieca lub obok niego. Średnica nawiewu musi wynosić 50–100 mm. BC-E: Nie umieszczać wlotu powietrza tak, by strumień powietrza chłodził czujnik temperatury (zob. wskazówki dot. czujnika temperatury w opisie instalacji jednostki sterującej)!
B. Wylot powietrza. Powinien znajdować się blisko podłogi, możliwie jak najdalej od pieca. Średnica wylotu powinna być dwukrotnie większa od średnicy wlotu powietrza.
C. Dodatk. went. susząca (zamknięta podczas grzania i kąpieli). Można też suszyć saunę przez pozostawienie otwartych drzwi po zakończeniu kąpieli.
D. Gdy wylot powietrza znajduje się w łazienice, szczelina pod drzwiami sauny musi wynosić >100 mm. Stosowanie układu mechanicznego jest obowiązkowe.

2.3. Moc pieca

Jeśli ściany i sufit pokryte są płytami, a za płytami znajduje się odpowiednia izolacja, moc wyjściowa pieca jest określana w zależności od kubatury sauny. Przy ścianach nieizolowanych (cegła, bloki szklane, szkło, beton, płytki itp) moc ta musi być większa. Do kubatury sauny dodać 1,2 m³ na każdy metr kwadratowy nieizolowanej ściany. Np. kabina o kub. 10 m³ z drzwiami ze szkła wymaga pieca o mocy potrzebnej dla kabiny o kub. ok. 12 m³. Jeśli kabina ma ściany z bali, należy pomnożyć jej kubaturę przez 1,5. Wybrać prawidłową moc pieca z tabeli 2.

2.4. Higiena kabiny

Ręczniki ułożone na ławach zabezpieczają je przed po- tem spływającym podczas kąpieli.

Ławy, ściany i podłogę sauny należy starannie oczyszczac przynajmniej raz na sześć miesięcy. Czyścić ostrą szczotką i środkiem do saun.

Kurz i brud z pieca usuwać wilgotną ścierką. Kamień usuwać 10 % roztworem kwasu cytrynowego, po czym spłukać.

A C D A B min. 500 mm

Rys. 5.

3. INSTRUKCJA INSTALACJI

3.1. Czynności wstępne

Przed zainstalowaniem pieca należy zapoznać się z instrukcją montażu oraz sprawdzić, czy:

• Typ i moc pieca są prawidłowo dobrane do wielkości pomieszczenia sauny (należy kierować się wartościami kubatur pomieszczeń podanymi w Tabeli 2).
• Parametry zasilania są takie, jakich wymaga piec.

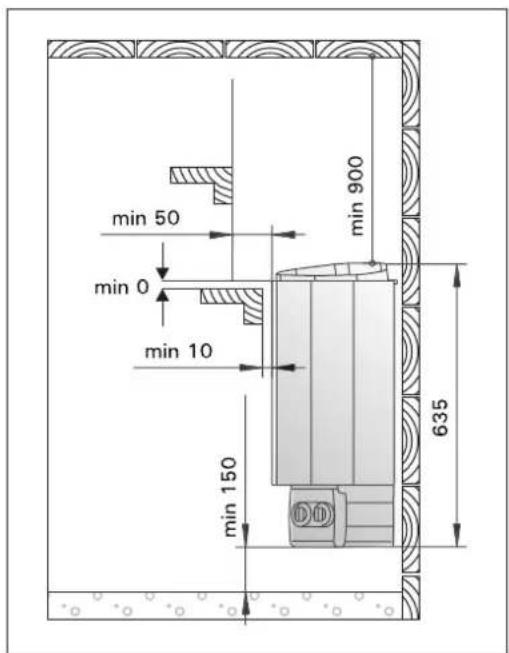

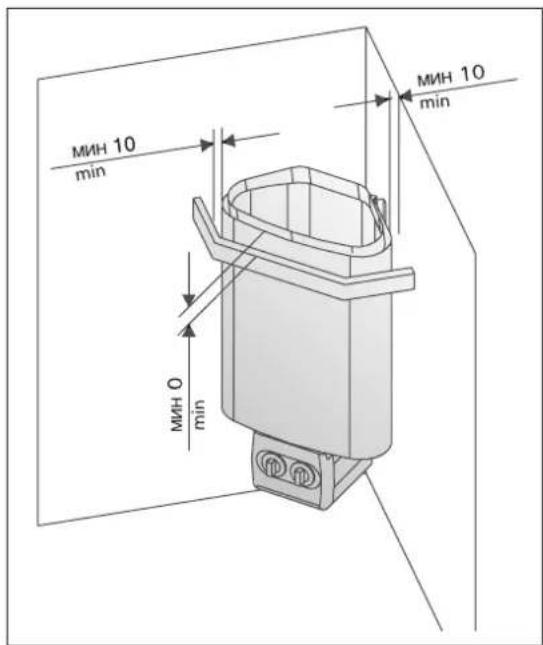

• Usytuowanie pieca spełnia minimalne wymagania dotyczące zachowania bezpiecznych odległości podanych na rysunku w tabeli 2 i na rys. 6.
• 1. Resetowanie wyłącznika termicznego Spełnienie powyższych wymagań instalacyjnych jest absolutnie konieczne, gdyż odstępstwa w tym względzie mogą stworzyć poważne zagrożenie pożarowe. W jednym pomieszczeniu sauny można zainstalować tylko jeden piec.

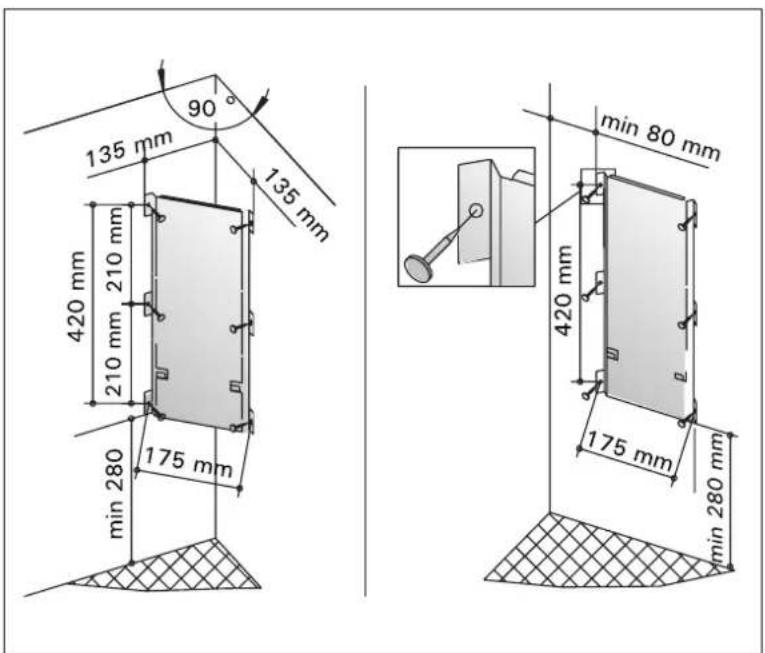

3.2. Mocowanie pieca na ścianie

Patrz rys. 7.

1. Przed instalacją usuń obydwie tekturowe osłony.
2. Przymocować wspornik do ściany przykręcając go wkrętami dostarczonymi razem ze wspornikiem. UWAGAI W miejscu, gdzie zawieszony będzie piec, pod płytą ścienną powinny znajdować się wzmocnienia, np. deska lub deski - tak, żeby wkręty można było wkręcić w lite drewno, wytrzymalsze niż sama płyta ścienna. Jeśli pod płytami nie ma wzmocnień, deski można przymocować z wierzchu.
3. Powiesić piec na wsporniku zahaczając dolną krawędź obudowy o haczyki znajdujące się w dolnej części wspornika i dociskając do wspornika górną część pieca. Przykręcić wkręt mocujący krawędź pieca do wspornika.

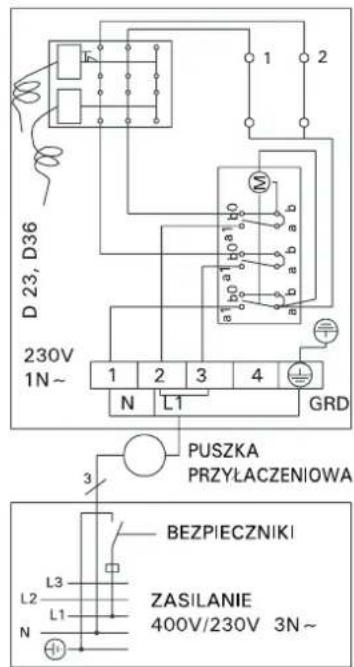

3.3. Podłączenie elektryczne

Piec należy podłączyć do instalacji elektrycznej zgodnie z obowiązującymi przepisami. Podłączenie może wykonać tylko wykwalifikowany elektryk.

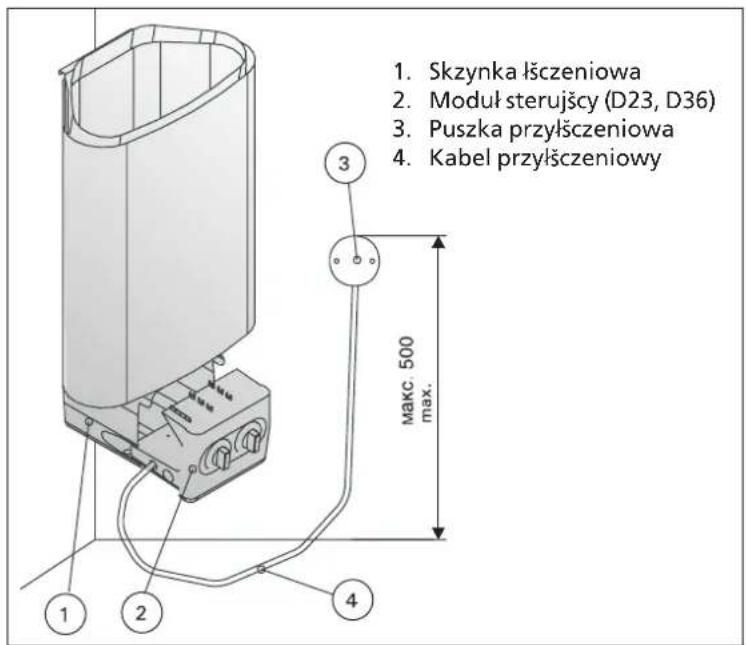

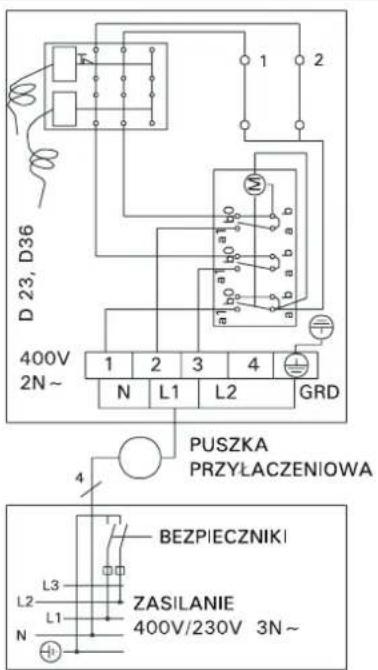

• Piec jest półstale podłączony do skrzynki przyłączeniowej (rysunek 9: 3) instalowanej na ścianie sauny. Skrzynka przyłączeniowa musi być bryzgoszczelna i zainstalowana nie wyżej niż 500 mm nad podłogą.
• Należy użyć kabla przyłączeniowego (rysunek 9: 4) w izolacji gumowej, typu H07RN-F lub odpowiednika. UWAGAI Ze względu na zjawisko kruchości termicznej do podłączania pieca nie wolno stosować kabla w izolacji z PCW.

- Jeśli kabel przyłączeniowy i kable instalacyjne mają biec wyżej niż 1000 mm nad podłogą sauny lub wewnątrz jej ścian, należy zastosować kable zdolne pod obciążeniem wytrzymać temperaturę minimum 170 °C (np. kable typu SSJ). Urządzenia elektryczne instalowane wyżej niż 1000 mm nad podłogą sauny muszą być atestowane do pracy w temperaturze otoczenia +125 °C (oznaczenie T125).

3.3.1. Podlsczanie kabla przylsczeniowego do grzejnika

Kabel przyłsczeniowy najlatwiej podlsczyć do grzejnika jeszcze przed zamocowaniem na cianie. Grzejnik przewracamy na bok, regulatorami do góry. Odkręcamy wkręt mocujęcy znajdujęcy się 10 - 12 mm pod denkiem elektrycznej skrzynki przyłsczeniowej i ostrożnie wyciśgamy pokrywę skrzynki. Wypychamy płytkę wyłamywanąś w pokrywie i przez powstały otwór wsuwamy kabel, a następnie przesuwamy go przez uchwyt kablowy aż do listwy zaciskowej. Po podlsczeniu żył kabla ostrożnie wsuwamy pokrywkę z regulatorami na miejsce (patrz Rys. 11).

Przed dokręczeniem wkręta mocuj ^1 cego pokrywkę sprawdzamy, czy krawêdŸ skrzynki przy ^31 czeniowej wesz ^3 a do końca w rowek wykonany w pokrywce.

3.3.2. Rezystancja izolacji pieca elektrycznego

Podczas końcowego sprawdzenia instalacji elektrycznej pomiar odporności izolacji na przebicie może wykazać „upływność” izolacji pieca. Zjawisko to jest spowodowane absorpcją wilgoci z powietrza przez materiał izolacji pieców (podczas przechowywania i transportu). Po kilkakrotnym uruchomieniu pieca wilgoć odparuje z materiału izolacji rezystorów i rezystancja izolacji wróci do normy.

Nie należy podłącać zasilania pieca poprzez odłącznik reagujący na prąd zwarciowy!

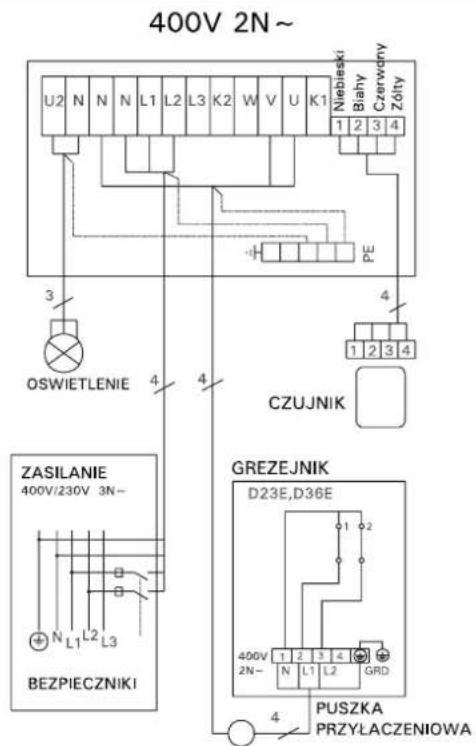

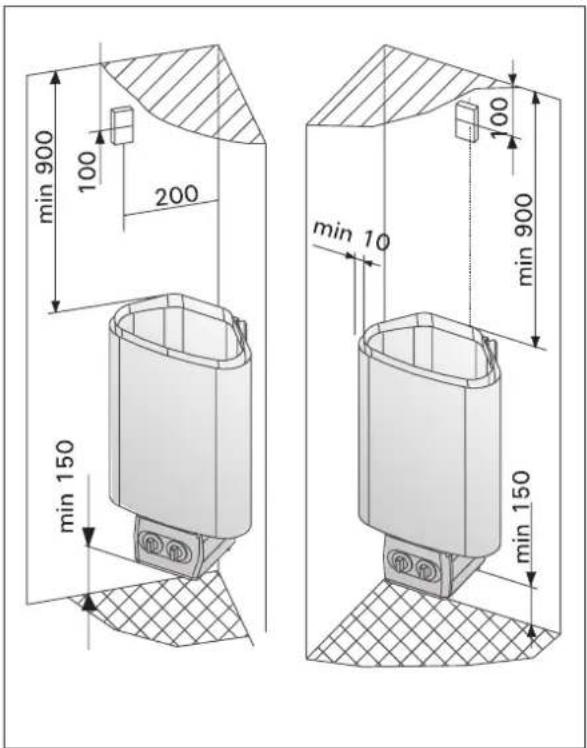

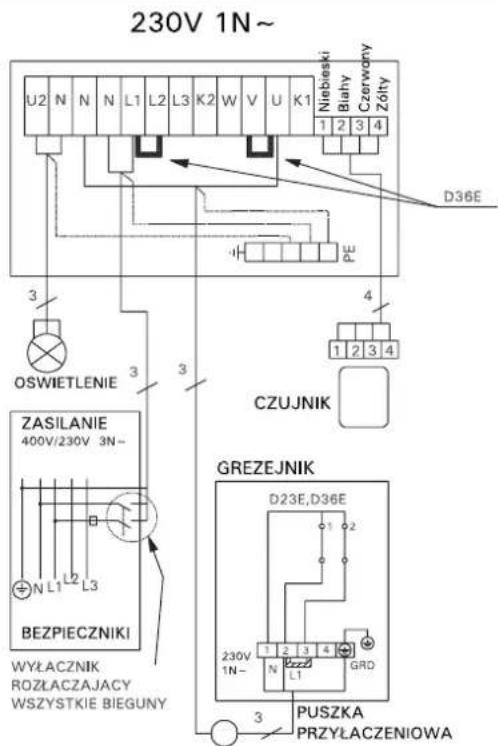

3.4. Instalowanie modułu sterującego i czujników (D-E)

Do modułu sterującego dołączona jest osobna instrukcja dokładnie opisująca sposób montażu na ścianie. Czujnik temperatury należy zainstalować na ścianie w pomieszczeniu sauny, nad pieciem. Czujnik powinien być usytuowany w osi symetrii pieca, w odległości 100 mm od sufitu sauny. Patrz rys. 13.

Nie umieszczać wlotu powietrza tak, by strumień powietrza chłodził czujnik temperatury. Patrz rys. 5.

PiecModel i wymiary	Moc Pomieszczenie	ie sauny Podłączenie elektryczne
		Pojemność Wysokość			400 V 2N~	Zabezpieczenia	230 V 1N~	Zabezpieczenia
Szerokość340 mmGłębokość200 mmWysokość635 mmCieżarmax. 11 kgKamieniemax. 20 kg kW		2.3 .min. m^3	max. m^3	min.mm mm	^2 A	mm ^2	A
D23/D23E (* 2,3 1,3	2,5 1700 4 x 1,5	2 x 10	3 x 1,5	1 x 10
D36E (* / (** 2,7 ( *	* 1,5 2,8 1700 3	x 2,5 ( *	* 2 x 16 ( **
D36/D36E (* 3,6 2,0	4,5 1700 4 x 1,5	2 x 10		3 x 2,5	1 x 16

Tabela 2. Szczegóły instalacji pieców

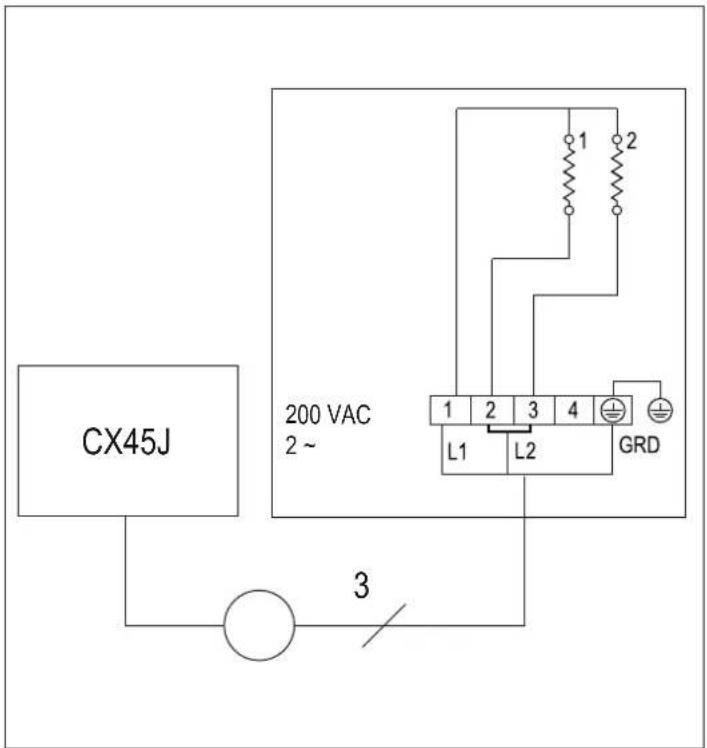

(* Do termostatu 4 x 0,5 mm² (D23E, D36E) (** 200 VAC 2 \~

min 50 min 0 min 10 min 150 635 min 900

Rys. 6. Minimalne odległości instalacyjne (mm)

90 135 mm 135 mm 420 mm 210 mm 210 mm min 280 175 mm min 80 mm 420 mm 175 mm min 280 mm

Rys 7. Usytuowanie wspornika do zawieszenia grzejnika na cianie.

МИН 10 min МИН 10 min МИН 0 min

Rys. 8. Poręcz ochronna wokół grzejnika

1. Skzynka łsczeniowa 2. Moduł sterujemy (D23, D36) 3. Puszka przylsczeniowa 4. Kabel przylsczeniowy 1 2 3 max: 500 max:

Rys.9. Podlsczenie elektryczne grzejnika

D 23, D36 400V 2N~ 1 2 3 4 N L1 L2 GRD PUSZKA PRZYŁACZENIOWA BEZPIECZNIKI L3 L2 L1 N ZASILANIE 400V/230V 3N~

D 23, D36 230V 1N~ 1 2 3 4 GRD N L1 PUSZKA PRZYŁACZENIOWA BEZPIECZNIKI L3 L2 L1 N ZASILANIE 400V/230V 3N~

Rys. 10. Schemat elektryczny (D23, D36)

Rys.11. Podlsczanie kabla przylsczeniowego

400V 2N~ U2 N N N L1 L2 L3 K2 W V U K1 Niebieski Biahy Czerwony Zółty 1 2 3 4 PE OSWIETLENIE 4 4 1 2 3 4 CZUJNIK ZASILANIE 400V/230V 3N- BEZPIECZNIKI GREZEJNIK D23E,D36E 400V 1 2 3 4 2N- N L1 L2 GRD PUSZKA PRZYŁACZENIOWA 4

230V 1N~ U2 N N N L1 L2 L3 K2 W V U K1 Niebieski Biahy Czerwony Zółty 1 2 3 4 D36E PE OSWIETLENIE 3 3 4 1 2 3 4 CZUJNIK ZASILANIE 400V/230V 3N~ N L1 L2 L3 BEZPIECZNIKI WYŁACZNIK ROZŁACZAJACY WSZYSTKIE BIEGUNY GREZEJNIK D23E,D36E 1 2 230V 1N- N L1 GRD PUSZKA PRZYŁACZENIOWA 3

Rys. 12. Schemat elektryczny grzejnika typu D23E (D36E) i modułu sterujšcego C90

min 900 100 200 min 150 min 10 min 900 min 150

Rys. 13. Instalacja czujnika modułu sterujscego C90

CX45J 200 VAC 2~ 1 2 3 4 L1 L2 GRD 3

Rys. 14.

3.5. Resetowanie wyłącznika termicznego

Jeśli temperatura w kabinie sauny niebezpiecznie wzrasta, bezpiecznik termiczny odcina zasilanie pieca. Bezpiecznik termiczny może zostać zresetowany, kiedy piec ostygnie. Przed naciśnięciem tego przycisku trzeba znaleźć przyczynę usterki.

• Czy kamienie nie rozkruszyły się ani nie zbiły?
• Czy piec nie był włączony przez dłuższy czas, a sauna w tym czasie nie była używana?
• Czy czujnik termostatu jest na miejscu i nie jest uszkodzony?
• Czy piec nie został uderzony lub nie uległ wstrząsowi?

3.5.1. Model D-E

Szczegółowe instrukcje znajdują się w instrukcji instalacji sterownika.

3.5.2. Model D

Bezpiecznik termiczny urządzenia może zadałać także w temperaturze poniżej -5°C / 23°F (przechowywanie, transport, otoczenie). Przed montażem należy umieścić urządzenie w ciepłym miejscu. Bezpiecznik termiczny można zrestartować, gdy temperatura urządzenia osiągnie ok. 18°C / 64°F. Bezpiecznik termiczny należy zrestartować przed użyciem urządzenia (▷Rys.14.).

A

B: Przycisk reset jest umieszczony wewnątrz skrzynki przyłączowej. Bezpiecznik termiczny może zresetować tylko wykwalifikowatryk-instalator.

W tym celu należy wykręcić wkręt mocujęscy znajdujęscy się u dołu skrzynki od strony regulatorów – tak, aby było widać 10 – 12 mm gwintu. Ostrożnie wyciśgnść pokrywkę ze skrzynki. Ostrożnie wcisność o pokrętła termostatu i zdjść pokrętło oraz chassis termostatu ze wsporników (4 krzywki mocujęscę). Wtedy można będzie cofność chassis termostatu o około 40 mm, odsłaniajść przycisk resetowania wyłącznika krańcowego.

Zresetować wyłącznik krańcowy wciskajsc przycisk (je li będzie trzeba - siłs 7 kg) aż do kliknięcia.

Po wci nięciu przycisku resetowania założyć z powrotem chassis termostatu i wcisność pokrętło na o.

Zanim dokręcimy wkręt mocujęcy pokrywę powinni my sprawdzić, czy krawęd skrzynki elektrycznej weszła do końca w rowek wykonany w pokrywce.

Rys.14. Resetowanie wyłącznika termicznego

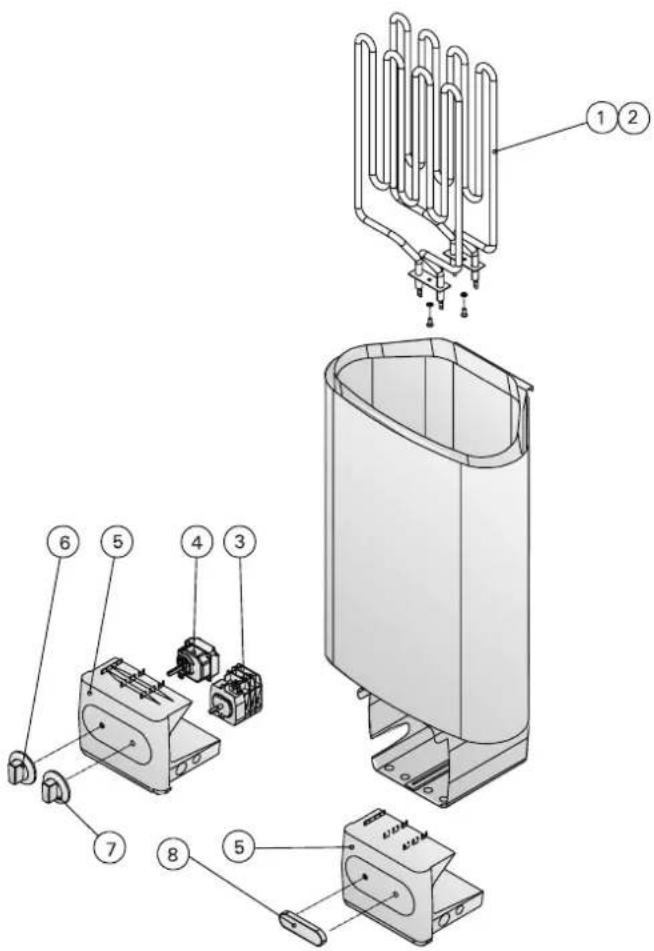

4. CZĘŚCI ZAMIENNE

1 Element grzejny 1800 W/230 V ZSN-160 D36, D36E
2 Element grzejny 1150 W/230 V ZSN-150 D23, D23E
3 Regulator czasowy ZSK-510 D23, D36
4 Termostat ZSK-520 D23, D36
5 Pokrywka skrzynki łsczeniowej ZST-50 D23, D36, D23E, D36E
6 Pokrętło termostatu ZST-220 D23, D36
7 Pokrętło regulatora czasowego ZST-230 D23, D36
8 Pokrywka ZST-155 D23E, D36E

Zalecamy korzystanie wyłącznie z części zamiennychoferowanych przez producenta.

HARVIA

P.O.Box 12

Teollisuustie 1-7

40951 Muurame

FINLAND

[phone]

[e-mail]

www.harvia.com

EAC
