INSTRUKCJA OBSŁUGI DI520A IFM

Instrukcja obsługi

Kompaktowy monitor prędkości M30

Wersja DC

DI520A

Spis treści

1 Wstep 3
1.1 Symbolika 3
2 Instrukcje bezpieczeństwa 4
3 Zastosowanie zgodne z przeznaczeniem 5
4 Działanie.... 6
4.1 Funkcja przełączania NO 6
4.2 Tłumienie 6
4.3 Przebieg czasowy działania 6
5 Montaż 7
6 Podłączenie elektryczne 8
7 Ustawienia 9
7.1 Precyzyjna regulacja punktu przełączania jako normalnie otwarte 9
8 Działanie urządzenia.... 10
9 Konserwacja, naprawa, utylizacja 11

1 Wstep

Instrukcje, dane techniczne, aprobaty i dodatkowe informacje można znaleźć za pomocą kodu QR na urządzeniu/opakowaniu lub na stronie documentation.ifm.com.

1.1 Symbolika

√ Wymaganie
Instrukcje
▷ Reakcja, rezultat

[...] Oznaczenie klawiszy i przycisków lub wskazań

→ Odnośnik

Ważna uwaga

Niestosowanie się do instrukcji obsługi może prowadzić do nieprawidłowego działania lub zakłóceń.

Informacja

Nota uzupełniająca

2 Instrukcje bezpieczeństwa

- Opisane urządzenie stanowi element składowy do integracji z systemem.

– Projektant systemu jest odpowiedzialny za jego bezpieczeństwo.
- Projektant systemu przeprowadza analizę ryzyka i tworzy dokumentację, którą powinien otrzymać użytkownik i operator systemu, zgodnie z wymaganiami prawnymi oraz normatywnymi, Ta dokumentacja musi zawierać wszystkie niezbędne informacje i instrukcje bezpieczeństwa dla operatorów, użytkownika i pracowników serwisowych autoryzowanych przez projektanta systemu.

• Przed konfiguracją produktu proszę zapoznać się z tym dokumentem, a następnie przechowywać go przez cały okres użytkowania produktu.
• Produkt musi odpowiadać zamierzonym zastosowaniem i warunkom środowiskowym bez żadnych ograniczeń.
• Produkt należy stosować tylko zgodnie z jego przeznaczeniem (→ Zastosowanie zgodne z przeznaczeniem).
• W przypadku nieprzestrzegania instrukcji obsługi lub danych technicznych może dojść do uszkodzenia ciała i/lub mienia.
• Producent nie ponosi odpowiedzialności ani nie udziela gwarancji w przypadku nieuprawnionej ingerencji w produkt lub jego nieprawidłowego użytkowania.
• Montaż, połączenie elektryczne, konfiguracja, eksploatacja i konserwacja produktu muszą być wykonane przez wykwalifikowanych pracowników upoważnionych przez użytkownika maszyny.
• Chronić urządzenia i kable przed uszkodzeniem.
• Przechowuj produkt w oryginalnym opakowaniu.

3 Zastosowanie zgodne z przeznaczeniem

Urządzenie bezkontaktowo wykrywa, czy nie została osiągnięta ustawiona prędkość obrotowa, i sygnalizuje to za pomocą sygnału przełączającego.

4 Działanie

4.1 Funkcja przełączania NO

Wyjście tranzystorowe	zielona dioda LED	Opis
Przełączone (przewodzące)	On	Prędkość obrotowa > SP + Hy oraz podczas opóźnienia rozruchu
Nieprzełączone (nieprzewodzące)	Wył	Prędkość obrotowa < SP

SP = punkt przełączania

HY = histereza

4.2 Tłumienie

Żółta dioda LED sygnalizuje stan tłumienia czujnika niezależnie od funkcji przełączania lub stanu przełączenia wyjścia tranzystorowego.

Stan czujnika	żółta dioda LED
Brak tłumienia	Wył
Tłumienie	On

4.3 Przebieg czasowy działania

1: Napięcie zasilania
2: Opóźnienie rozruchu
3: Funkcja przełączania NO

SP: Punkt przełączania

Hy: Histereza

= wyjście tranzystorowe przełączone (przewodzące)

Opóźnienie rozruchu blokuje sygnał błędu dopóki maszyna pozostaje w rozruchu i nie uzyskała jeszcze minimalnej prędkości obrotowej. Po podaniu zasilania opóźnienie rozruchu działa tylko raz.

Jeśli instalacja jest często uruchamiana i zatrzymywana, połączenie zasilania napędu i monitora prędkości zapewnia skuteczne opóźnienie rozruchu przy każdym włączeniu maszyny.

5 Montaż

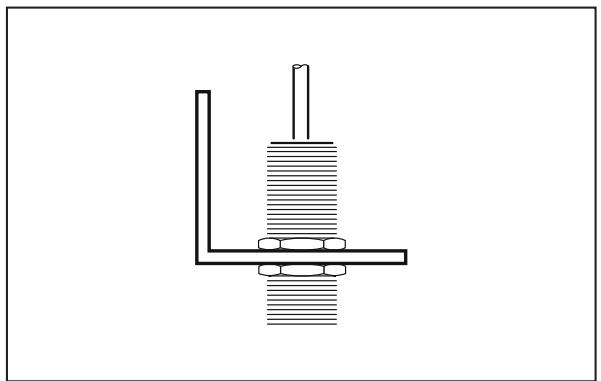

Rys. 1: Zasada montażu

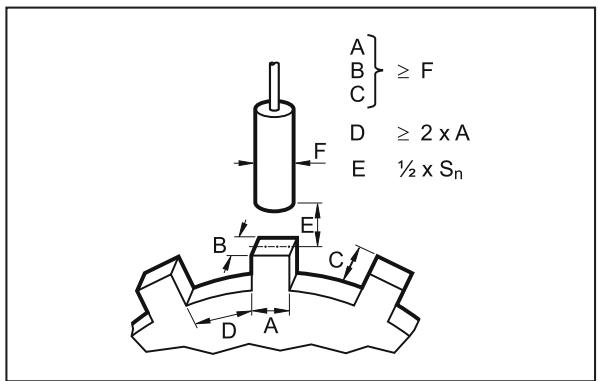

Rys. 2: Specyfikacje montażowe

▶ Przymocować urządzenie do wspornika i zabezpieczyć je dostarczonymi nakrętkami, aby nie mogło się obluzować.
▶ Aby zapewnić prawidłową pracę, należy przestrzegać powyższych specyfikacji montażowych.
▶ Zainstalować urządzenie w sposób zabudowany.

Rys. 3: Konstrukcja cylindryczna, zabudowana

6 Podłączenie elektryczne

Urządzenie musi zostać podłączone przez wykwalifikowanego elektryka.

▶ Należy zapoznać się z krajowymi i międzynarodowymi przepisami dotyczącymi instalacji urządzeń elektrycznych.

▶ Odłączyć zasilanie.
▶ Podłączyć urządzenie w sposób następujący:

BK: Czarny

BN: Brązowy

BU: Niebieski

7 Ustawienia

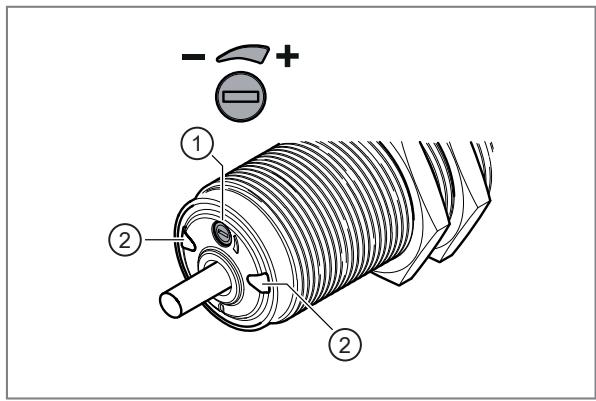

Rys. 4: Wyświetlacz i przyciski sterujące

1: Potencjometr wieloobrotowy do ustawiania punktu przełączania (bez ogranicznika końcowego)
2: Diody LED:

- Zielona dioda LED sygnalizująca stan przełączenia → Funkcja

- Żółta dioda LED sygnalizująca tłumienie (sygnał wejściowy) → Tłumienie

▶ Minimalną prędkość obrotową przeznaczoną do monitorowana w instalacji należy utrzymywać na stałym poziomie.
▶ Podłączyć urządzenie do napięcia zasilania.
▶ Odczekać, aż upłynie czas opóźnienia rozruchu.
▶ Ustawić punkt przełączania obserwując stan zielonej diody LED.

7.1 Precyzyjna regulacja punktu przełączania jako normalnie otwarte

Gdy zielona dioda LED nie świeci:

▶ Obracać potencjometr powoli w lewo (-), aż zaświeci się zielona dioda LED.
▷ Ustawianie jest zakończone.

Gdy zielona dioda LED się:

▶ Obracać potencjometr w prawo (+), aż zielona dioda LED zgaśnie.
▶ Obracać potencjometr powoli w lewo (-), aż zaświeci się zielona dioda LED.
▷ Ustawianie jest zakończone.

8 Działanie urządzenia

Praca urządzenia jest bezobsługowa.

W celu prawidłowego działania należy zapewnić:

▶ Na powierzchni aktywnej czujnika i w wolnej przestrzeni nie powinny znajdować się metalowe zanieczyszczenia ani ciała obce.
▶ Nie używaj urządzeń wytwarzających wysokie natężenie pola (np. telefonów komórkowych) w pobliżu czujnika prędkości.

9 Konserwacja, naprawa, utylizacja

Praca urządzenia jest bezosługowa.

Naprawę urządzenia może przeprowadzać tylko jego producent.

▶ Zużyte urządzenie należy utylizować w sposób przyjazny dla środowiska zgodnie z obowiązującymi przepisami krajowymi.
