LR M Classic - Rower Puky - Bezpłatna instrukcja obsługi

Typ produktu	Biegówka (rowerek biegowy)
Marka	Puky
Model	LR M Classic
Zalecany wiek	Od 2,5 roku życia
Maksymalne obciążenie	25 kg
Materiał ramy	Stal
Typ kół	Pneumatyczne
Rozmiar kół	12 cali
Hamulec	Brak (model dla początkujących)
Regulowane siodło	Tak, z obejmą zaciskową
Regulowana kierownica	Tak, ze śrubą zaciskową
Minimalna głębokość włożenia	60 mm (siodło i kierownica)
Ciśnienie w oponach	Wskazane na boku opony
Zastosowanie	Chroniona przestrzeń do zabawy, nie na drodze publicznej
Zalecane wyposażenie ochronne	Kask, buty z zakrytymi palcami
Części zużywające się	Opony, dętki, uchwyty
Konserwacja	Czyszczenie roztworem mydła, suszenie miękką szmatką
Symbol CE	Tak (zgodny z dyrektywą 2009/48/WE)
Gwarancja	Ustawowa gwarancja na wady ukryte
Wymagane narzędzia montażowe	Klucz imbusowy 5 mm

Często zadawane pytania - LR M Classic Puky

Jak wyregulować wysokość siodła w Puky LR M Classic?

Poluzuj obejmę siodła, ustaw wysokość tak, aby nogi dziecka były lekko zgięte, gdy stopy dotykają podłoża, a następnie dokręć obejmę siodła momentem 5-8 Nm. Zachowaj minimalną głębokość włożenia 60 mm.

Jak wyregulować kierownicę?

Włóż kierownicę w widełki, zachowując oznaczenie minimalnej głębokości (60 mm), następnie dokręć śrubę zaciskową kluczem imbusowym 5 mm.

Jakie jest zalecane ciśnienie opon?

Zalecane ciśnienie jest podane na boku opony. Sprawdzaj je regularnie i w razie potrzeby reguluj.

Jaka jest maksymalna waga obsługiwana przez LR M Classic?

Maksymalne całkowite obciążenie wynosi 25 kg, łącznie z dzieckiem i rowerkiem.

Od jakiego wieku moje dziecko może używać tego rowerka biegowego?

LR M Classic jest przeznaczony dla dzieci od 2,5 roku życia, w zależności od wzrostu i zdolności motorycznych.

Czy trzeba nosić kask?

Tak, firma PUKY zdecydowanie zaleca noszenie kasku rowerowego i butów z zakrytymi palcami dla bezpieczeństwa dziecka.

Czy mogę używać tego rowerka biegowego na drodze publicznej?

Nie, ten pojazd nie jest dopuszczony do ruchu drogowego. Należy go używać w chronionej przestrzeni do zabawy, z dala od schodów, pochyłości, basenów i zbiorników wodnych.

Jak czyścić i konserwować LR M Classic?

Czyść go lekko mydlanym roztworem i miękką szmatką, a następnie dokładnie osusz. Nie używaj myjki ciśnieniowej. Unikaj kontaktu z substancjami żrącymi (sól, woda morska, nawozy) i przechowuj w suchym pomieszczeniu.

Gdzie znaleźć części zamienne?

Używaj wyłącznie oryginalnych części zamiennych PUKY. Skontaktuj się z autoryzowanym sprzedawcą, podając informacje z tabliczki znamionowej umieszczonej na tylnej ramie.

Co zrobić, jeśli część jest wygięta lub uszkodzona?

Nigdy nie prostuj wygiętej części. Natychmiast wymień ją na oryginalną część PUKY. Nie używaj pojazdu do czasu naprawy.

INSTRUKCJA OBSŁUGI LR M Classic Puky

PL Instrukcja obsługi
CZ Návod k obsluze
ES Manual de instrucciones
RU Руководство по эксплуатации

Uważnie przeczytać przed pierwszym użyciem rowerka biegowego i koniecznie zachować do użytku w przyszłości!

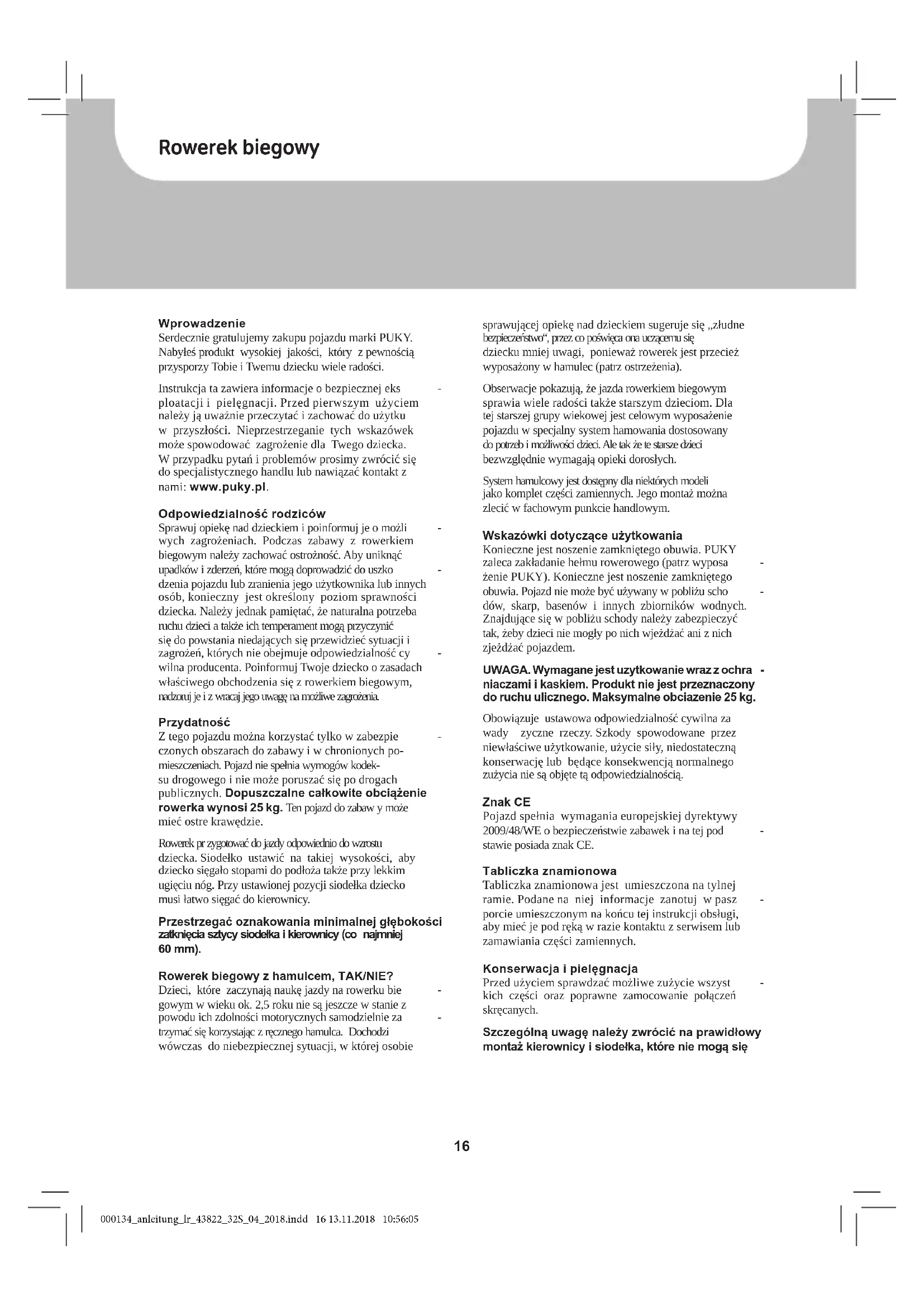

Serdecznie gratulujemy zakupu pojazdu marki PUKY. Nabyłeś produkt wysokiej jakości, który z pewnością przysporzy Tobie i Twemu dziecku wiele radości.

Instrukcja ta zawiera informacje o bezpiecznej eks ploatacji i pielęgnacji. Przed pierwszym użyciem należy ją uważnie przeczytać i zachować do użytku w przyszłości. Nieprzestrzeganie tych wskazówek może spowodować zagrożenie dla Twego dziecka. W przypadku pytań i problemów prosimy zwrócić się do specjalistycznego handlu lub nawiązać kontakt z nami: www.puky.pl.

Odpowiedzialność rodziców

Sprawuj opiekę nad dzieckiem i poinformuj je o możli wych zagrożeniach. Podczas zabawy z rowerkiem biegowym należy zachować ostrożność. Aby uniknąć upadków i zderzeń, które mogą doprowadzić do uszko dzenia pojazdu lub zranienia jego użytkownika lub innych osób, konieczny jest określony poziom sprawności dziecka. Należy jednak pamiętać, że naturalna potrzeba ruchu dzieci a także ich temperament mogą przyczynić się do powstania niedających się przewidzieć sytuacji i zagrożeń, których nie obejmuje odpowiedzialność cy wilna producenta. Poinformuj Twoje dziecko o zasadach właściwego obchodzenia się z rowerkiem biegowym, nadzoruj je i z wracaj jego uwagę na możliwe zagrożenia.

Przydatność

Z tego pojazdu można korzystać tylko w zabezpie czonych obszarach do zabawy i w chronionych pomieszczeniach. Pojazd nie spełnia wymogów kodek-su drogowego i nie może poruszać się po drogach publicznych. Dopuszczalne całkowite obciążenie rowerka wynosi 25 kg. Ten pojazd do zabaw y może mieć ostre krawędzie.

Rowerek pr zygotować do jazdy odpowiednio do wzrostu dziecka. Siodelko ustawić na takiej wysokości, aby dziecko sięgało stopami do podłoża także przy lekkim ugięciu nóg. Przy ustawionej pozycji siodelka dziecko musi łatwo sięgać do kierownicy.

Przestrzegać oznakowania minimalnej głębokości załknięcia sztycy siodelka i kierownicy (co najmniej 60 mm).

Rowerek biegowy z hamulcem, TAK/NIE?

Dzieci, które zaczynają naukę jazdy na rowerku bie gowym w wieku ok. 2,5 roku nie są jeszcze w stanie z powodu ich zdolności motorycznych samodzielnie za trzymać się korzystając z ręcznego hamulca. Dochodzi wówczas do niebezpiecznej sytuacji, w której osobie sprawującej opiekę nad dzieckiem sugeruje się „złudne bezpieczeństwo“, przez co poświęca ona uczącemu się dziecku mniej uwagi, ponieważ rowerek jest przecież wyposażony w hamulec (patrz ostrzeżenia).

Obserwacje pokazują, że jazda rowerkiem biegowym sprawia wiele radości także starszym dzieciom. Dla tej starszej grupy wiekowej jest celowym wyposażenie pojazdu w specjalny system hamowania dostosowany do potrzeb i możliwości dzieci. Ale tak że te starze dzieci bezwzględnie wymagają opieki dorosłych.

System hamulcowy jest dostępny dla niektórych modeli jako komplet części zamiennych. Jego montaż można zlecić w fachowym punkcie handlowym.

Wskazówki dotyczące użytkowania

Konieczne jest noszenie zamkniętego obuwia. PUKY zaleca zakładanie helmu rowerowego (patrz wyposażenie PUKY). Konieczne jest noszenie zamkniętego obuwia. Pojazd nie może być używany w pobliżu scho dów, skarp, basenów i innych zbiorników wodnych. Znajdujące się w pobliżu schody należy zabezpieczyć tak, żeby dzieci nie mogły po nich wjeźdżać ani z nich zjeźdżać pojazdem.

UWAGA. Wymagane jest użytkowanie wraz z ochra niaczami i kaskiem. Produkt nie jest przeznaczony do ruchu ulicznego. Maksymalne obciazenie 25 kg.

Obowiązuje ustawowa odpowiedzialność cywilna za wady zyczne rzeczy. Szkody spowodowane przez niewłaściwe użytkowanie, użycie siły, niedostateczną konserwację lub będące konsekwencją normalnego zużycia nie są objęte tą odpowiedzialnością.

Znak CE

Pojazd spełnia wymagania europejskiej dyrektywy 2009/48/WE o bezpieczeństwie zabawek i na tej pod stawie posiada znak CE.

Tabliczka znamionowa

Tabliczka znamionowa jest umieszczona na tylnej ramie. Podane na niej informacje zanotuj w pasz porcie umieszczonym na końcu tej instrukcji obsługi, aby mieć je pod ręką w razie kontaktu z serwisem lub zamawiania części zamiennych.

Konserwacja i pielęgnacja

Przed użyciem sprawdzać możliwe zużycie wszyst kich części oraz poprawne zamocowanie połączeń skręcanych.

Szczególną uwagę należy zwrócić na prawidłowy montaż kierownicy i siodelka, które nie mogą się

obracać! Samozabezpieczające się nakrętki obracają się bardzo ciężko i po całkowitym odkręceniu muszą zostać wymienione na nowe! Regularnie kontrolować ciśnienie powietrza (wymagane ciśnienie powietrza podano na oponie).

Żeby zapewnić wysoki, uzyskany konstrukcyjnie poziom bezpieczeństwa pojazdu, części zużyte lub uszkodzone należy niezwłocznie wymienić na oryginalne części zamienne PUKY. Do momentu naprawy uszkodzone - go pojazdu nie należy używać. Części wygiętych nie prostować, lecz wymienić.

Części zużywające się: Ogumienie (w tym dętki), hamulec, uchwyty

Pojazdu nie czyścić wysokociśnieniową myjką. Pojazd wyczyścić słabym roztworem mydła, następnie wszys - tkie umyte części dokładnie wytrzeć do sucha miękką szmałą. Pojazdu nie wystawiać na działanie materiałów sprzyjających korozji (soli do posypywania dróg, morskiej wody i nawozów). Pojazdu nie przechowywać w wilgot - nych pomieszczeniach.

Podobnie jak w przypadku opon samochodowych, wulkanizowany naturalny kauczuk wykazuje tendencję do powstawania plam w miejscach, w których koła stykają się z podłożem. Chronić powierzchnię kontaktu opon z podłożem.

Rozpakowanie i zakres dostawy

Do otwierania opakowania i do usuwania materiału opa kowaniowego nie używać ostrych przedmiotów. Przez nieuwagę można uszkodzić lakier lub części pojazdu.

• Wszystkie części wyjąć z opakowania.
• Usunąć materiał ochronny. Wszelkie materiały opa - kowaniowe i przechowywać poza zasięgiem dzieci – ryzyko uduszenia.
• Sprawdzić kompletność dostawy i brak uszkodzeń. Jeżeli czegoś brakuje, to przed wznowieniem pracy należy zwrócić się do punktu handlowego, w którym dokonano zakupu.

Zakres dostawy (rys. A1):

1. rowerek biegowy
2. kierownica

Montaż

Wskazówki montażowe umieszczono na ostatnich stronach tej instrukcji.

Do montażu potrzebne są następujące narzędzia (rys. B):

1. klucz imbusowy 5 mm

Drobne części potrzebne do montażu (na przykład śruby i podkładki) nie mogą dostać się w ręce małych dzieci. Istnieje niebezpieczeństwo uduszenia przez połknięcie. Także wszelkie materiały opakowaniowe przechowywać w miejscach niedostępnych dla dzieci.

Montaż musi zostać wykonany bardzo starannie przez osobę dorosła, aby później nie doszło do w ypadków i obrażeń. Wykonanie tych czynności wymaga określonego czasu. Niektóre prace montażowe wymagają zdolności do majsterkowania i wprawy w obchodzeniu się z nar zędziami (np. z kluczami do śrub). Jeżeli nie jesteś pewny swoich umiejętności, to zwrócić się o pomoc do fachowego punktu handlowego lub do odpowiedniego warsztatu.

W niektórych miejscach śruby trzeba dokręcić z okre - ślonym momentem obrotowym. Wielkość tego momentu obrotowego jest podawana w niutonometrach (np. 2 Nm). Jeżeli śruba zostanie przykręcona ze zbyt małym momentem obrotowym, to połączenie może być zbyt lużne i niebezpieczne. Natomiast przykręcenie ze zbyt dużym momentem może uszkodzić lub zniszczyć śruby i inne części.

Rys. 1: Kierownicę wetknąć w korone widelca i dokręcić śrubę. Przestrzegać oznakowania minimalnej głębokości wetknięcia trzpienia!

Rys. 2: Po poluzowaniu zacisku siodelka można je wyciągnąć (przestrzegać minimalnej głębokości wetknięcia!). Następnie ponownie dokręcić (5-8 Nm).

Hamulec tego pojazdu został zamontowany i wyregu - lowany przez PUKY.

Kontrola i doprecyzowanie ustawienia hamulca (V-Brake). Tylko model LR XL.

Rys. 3: Upewnić się, że obydwie okładziny hamulco - we są wzajemnie równoległe i właściwie ustawione względem obręczy koła. Muszą one znajdować się ok. 1 mm poniżej górnej krawędzi obręczy koła. Jeżeli ustawienie nie będzie prawidłowe, to należy poluzować śrubę mocującą okładzinę hamulcową (1) i wykonać regulację zgodnie z powyższym opisem. W tym celu pociągnąć za dźwignię hamulca i ponownie dokręcić śrubę mocującą (5-8 Nm).

Rys. 4: Napięcie linki hamulcowej należy ustawić na nakrętce (A) w taki sposób, aby okładziny hamulcowe były oddalone od obręczy koła o około 1,5mm. Jeżeli konieczna będzie regulacja, to po jej zakończeniu wystający koniec linki należy ponownie zakleszczyć w hamulcu.

Rowerek biegowy

Rys. 5: Pokręcając śrubą regulacyjną ustawić centralnie ramiona hamulcowe. Do tego potrzebny jest specjalny wkrętak krzyżowy.

Przy tym wielokrotnie uruchomić dźwignię hamulcową, aby napięcie ramion hamulcowych rozłożyło się równomiernie po obu stronach, co stanowi podstawę skutecznej regulacji. Kontakt klocka ha - mulcowego z obręczą koła musi być jednoczesny po obu stronach.

Úvod

Proszę zapisać dane z plakietki w dokumencie produktu. Oznakowanie produktu PUKY jest przyklejone w miejscu pokazanym na rysunku poniżej i musi być zapisane by ułatwić zamówienie części zamiennych u Twojego sprzedawcy.

Prosimy wpisz dane z plakietki produktu:

Prosím vyplněte:

Rellenar:

Заполните:

Puky GmbH & Co. KG

Fortunastr. 11

D-42489 Wülfrath

S.Nr.:

P. Nr.:

Twój sprzedawca/Váš prodejce/Su distribuidor especializado/Bаш дилер
