LR XL BR Classic - Rower Puky - Bezpłatna instrukcja obsługi

Typ produktu	Rowerek biegowy (rowerek do nauki równowagi)
Marka	Puky
Model	LR XL BR Classic
Zalecany wiek	Od 2,5 roku
Maksymalne obciążenie	25 kg
Zastosowanie	Plac zabaw lub bezpieczne miejsce, nie na drogach publicznych
Hamulec	V-Brake (model LR XL)
Siodło	Regulowane na wysokość, minimalna głębokość wsunięcia 60 mm
Kierownica	Regulowana na wysokość, minimalna głębokość wsunięcia 60 mm
Opony	Pneumatyczne, ciśnienie podane na boku opony
Materiał ramy	Stal (szacunkowo)
Montaż	Wymagany, przez osobę dorosłą, narzędzie klucz imbusowy 5 mm
Konserwacja	Sprawdzać dokręcenie śrub, ciśnienie w oponach, wymieniać zużyte części
Czyszczenie	Łagodnym roztworem mydła, osuszyć miękką szmatką, nie używać myjki ciśnieniowej
Części zużywalne	Opony, dętki, hamulec, osłony rączek
Części zamienne	Zalecane oryginalne PUKY
Gwarancja	Ustawowa gwarancja na wady ukryte
Bezpieczeństwo	Zalecane noszenie zamkniętych butów i kasku, nie używać w pobliżu schodów, pochyłości, basenów

Często zadawane pytania - LR XL BR Classic Puky

Jaki jest zalecany wiek dla Puky LR XL BR Classic?

Rowerek jest zalecany od 2,5 roku, dla dzieci rozpoczynających naukę równowagi.

Jakie jest maksymalne obciążenie?

Całkowite dopuszczalne obciążenie wynosi maksymalnie 25 kg.

Gdzie można używać tego rowerka?

Ten rowerek jest przeznaczony do użytku na placu zabaw lub w bezpiecznym miejscu. Nie jest homologowany do ruchu drogowego i nie może być używany na drogach publicznych.

Jak wyregulować wysokość siodła?

Poluzować obejmę siodła, ustawić siodło na żądanej wysokości, zachowując minimalną głębokość wsunięcia 60 mm, a następnie dokręcić obejmę momentem 5-8 Nm.

Jak wyregulować hamulec V-Brake?

Upewnij się, że klocki hamulcowe są równoległe i umieszczone 1 mm poniżej górnej krawędzi obręczy. Napięcie linki reguluje się nakrętką kotwiczącą, aby uzyskać odstęp 1,5 mm między klockiem a obręczą. Użyj śruby regulacyjnej do wycentrowania zacisków.

Jakie ciśnienie w oponach jest zalecane?

Zalecane ciśnienie jest podane na boku opony. Sprawdzaj je regularnie.

Jak konserwować rowerek?

Przed każdym użyciem sprawdź dokręcenie wszystkich śrub, szczególnie kierownicy i siodła. Sprawdź ciśnienie w oponach. Czyść łagodnym roztworem mydła i osusz miękką szmatką. Nie używaj myjki ciśnieniowej.

Jakie części zużywalne należy wymieniać?

Części zużywalne obejmują opony (w tym dętki), hamulec i osłony rączek. Wymieniaj je na oryginalne części zamienne PUKY.

Jakie są ważne zalecenia bezpieczeństwa?

Zawsze noś zamknięte buty i kask (zalecany PUKY). Nie używaj w pobliżu schodów, pochyłości, basenów lub zbiorników wodnych. Stale nadzoruj dzieci.

Jak zmontować rowerek po otrzymaniu?

Montaż musi być wykonany przez osobę dorosłą. Użyj klucza imbusowego 5 mm. Włóż kierownicę w widełki, zachowując minimalną głębokość, a następnie dokręć śrubę. Ustaw siodło zgodnie z instrukcją. Hamulec jest wstępnie wyregulowany przez PUKY.

INSTRUKCJA OBSŁUGI LR XL BR Classic Puky

PL Instrukcja obstugi
Cz Navod k obssluze
ES Manual de instrucciones
RU RykoBoDcTBO no 3KcnnyatauH

Biete vor Inbetriebnahme des Laufrades sorgfaltig lessen und unbedingt zur weitereutzung aufbewahren!
Please read carefully before using the learning bike for the first time and keep in a safe place for future reference!
S.v.p. aandachtig lezen voordat de loopfiets in gebruik worden genomen en voor verder gebruik opbergen!
A litre attentivement avant toute mise en service du patinette et garder pour l'utilisation ultérieure!
F or lbecyklen tages i brug forste gang laeses
brugsanvisningen omhyggeligt og opbevares til
senere brug!

Per favore, leggete quello manuale prima diutilizzare la bicyclicta e archiviatelo per l'utilizzo futuro!
Uwaznie przyczytać przydwośym uzyciem rowerka biegowej i koniecznia zachować do uzytku w przyszlosci!
Pred pouzitim odrazadla si dukladne prectete navod a bezpodminecnhe ho uschoveje pro dalsi pouziti!
jAntes de lautilizacion de la bicycliceta infantil, lea porfavor elmanual atentamente y guardelo para un uso posterior!
IpeaHaON 3KcNpyataunBenoCneadaKOKATA,NOXAYCTA,BHIMATEbHO npOHTNEIO63aTeNbCOxPAHNTe npo6paHnE K HEMY B6dyuem!

Inhalt

Contents

Inhoudsopgave

Table des matieres

Indhold

ContenuTo

SPISTRESCI

Obsah

Indices

CopepkaHne

DE Bedienungsanleitung 3
GB User Manual. 5
NL Gebruiksaanwijzing. 7
FR Mode d'emploi 9
DK Betjeningsvejledning. 12
Istruzioni per l'uso. 14
PL Instrukcja obstugi 16
CZ Navod k obsslze. 19
ES Manual de uso 21
RU RykoBoCTBO NO 3KcPnyatau..23

Jahre years

GARANTIE WARRANTY

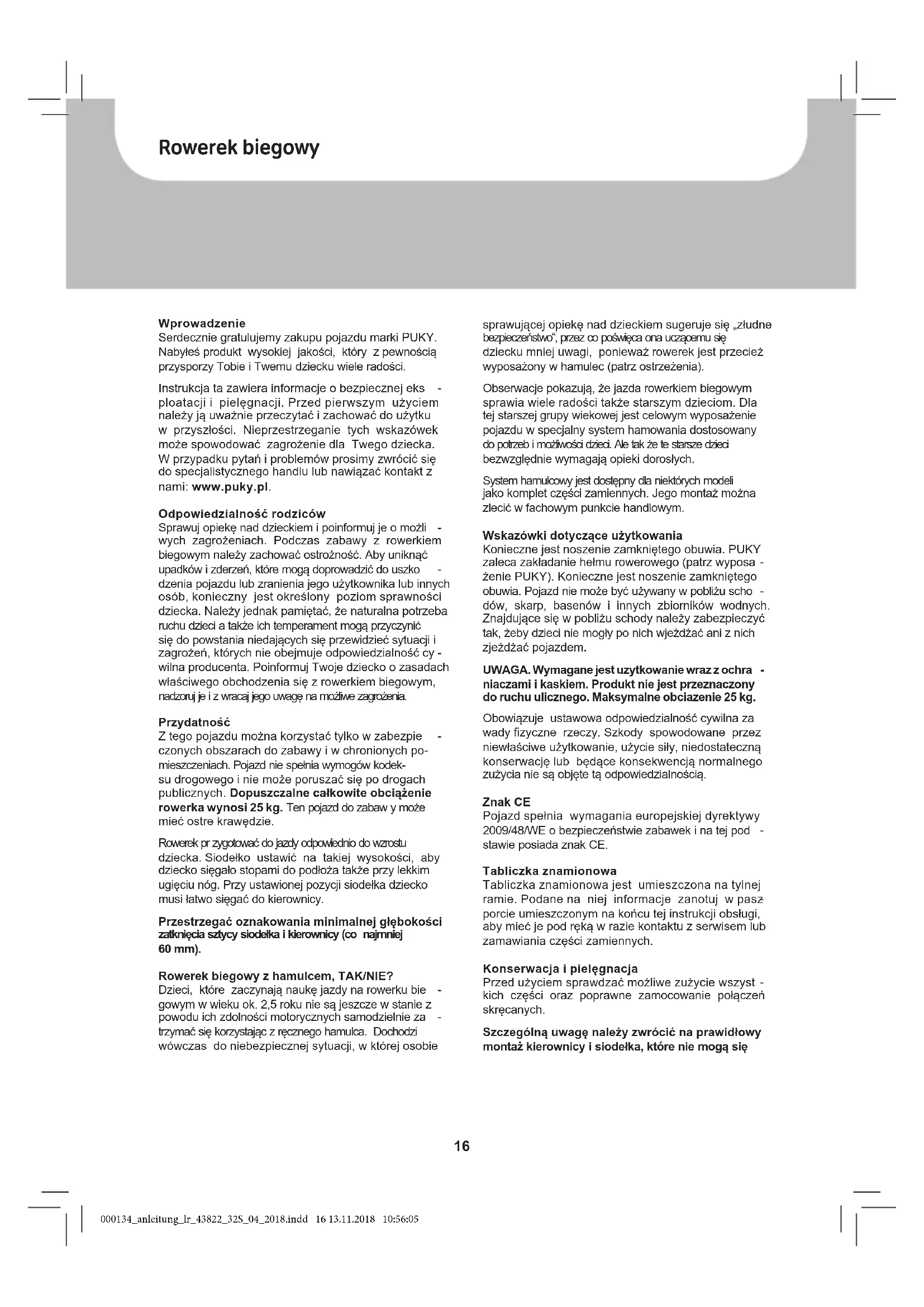

Serdecznie gratuljemy zakupu pojazdu marki PUKY. Nabyles produkt wysokiej jakosci, ktoy z pewnosci przy sporzy Tobie i Twemu danechu wiele radosci.

Instrukcja ta zawiera informacja o bezpiecznej eks - ploataci i pielegnacji. Przed pierwszym uzyciem nałęy ja uwañenie przechyć z zachować do uzytku w przyszlosci. Nieprzestrzeganie tych wskazowej要去 spowodować zagrozenia dla Twego danecka. W przypadku pytań Problemów profy zworcie są do spezialistyczné handlu lub nawiazać kontakt z nami: www.puky.pl.

Odpowiedzialnosc rodzicow

Sprawuj opiekę nad daneckiem i poinformuj je o mozi - wych zagrozeniach. Podczas zabawy z rowerkiem biegowym naleź y zachować ostrożnosć. Aby uniknac upadków i zderzeń, króme moga doprowadzć do uzsko - dzenia pojadzu lub zranienia.goęuzykownika lub innych osob, konieczny jest okreslony poziom sprawnosci danecka. Naleź)yędnak pamietć, ze naturalna potrzeba ruchu;dzieci a takie ich temperament moga przyczynic sie do powstania niedajychsie przewidzieć sytuacji i zagrożen, króch nie obejmuye odpowiedzialnosć cywilna producenta. Poinformuj Twoje danecko ozasadach wlasciwogo obchodzenia sie z rowerkiem biegowym, nadzoruj je iwracjego uwage na moziwe zagrozenia.

Przydatnosć

Z tego pojazdu).*ozna korzysta tylko w zabepez -czonych obszarach do zabawy i w chronionych pomieszczeniach. Pojazd nie spelhia wymogów kodek-su drogowego i nie要去 poruszać sie po drogach publicznych. Dopuszcjalne calkowite obciązenia rowerkawynosi 25 kg.Ten pojazd do zabaw y要去 ostre krawedzie.

Rowerek pr zygotowac do jazdy odpwiednio do wzrostu城县. Siodelko ustawic na takiej wysokosci, aby dziecko siegalo stopami do podloza takze przy lekkim uglieciu nog. Przy ustawionej pozycji siodelka danecko musi latwo siegaocdo kierownicy.

Przestręgać oznakowaniaminimalnej glębokosci zatknięcia sztyczysiodka i kierownicy (co najmiej 60 mm).

Rowerek biegowz hamulcem, TAK/NIE?

Dzieci, ktore zaczynaja nauke jazdy na rowerku biegowym w wieku ok. 2,5 roku nie są jesteczwe w stanie zpowodu ich zdolnosci motorycznych samodzielnie za trzyma sie korzystajc z ręczného hamulca. Dchodziwoczas doNiebezpiecznej sytuacji, w ktorej osobie

sprawujacej opiek nad daneckiem sugeruje sie „zludne bezpieczentwo", przyze co poswiecka ona uzapemu sie danecka mniej uwagi, ponieważ rowerek jest przycieź wyposzaźony w hamulec (patrz ostrzezenia).

ObserwachtePokazuja,ze jazda rowerkiem biegelym sprawia wiele radosci takze starszym daneiom.Dla te starszej grupyWiekowej jest celowym wyposazenie pojazdu w specjalny system hamowania dostosowany do potzebi mozliwocki dzied.Ale tak ze te starsze dzied bezwzgldnie wymagaja opieki doroslych.

System hamulcowy jest dostepny dla niedtorych modeli\ jako komplet czeci zamiennych. Jego montaź przy\ zleci w fachowym punkcie handlowym.

Wskazówki dotyczne uzytkowania

Konieczne jest noszenie zamknigtego obuwa. PUKY zaleca zakladanie helmu rowerowego (patrz wyposa -Zenie PUKY). Konieczne jest noszenie zamknigtego obuwa. Pojazd ne moze bye uzywany w povlizu scho -dow, skarp, basenow i innych zbiorników wodnych. Znajdujacse sie w povlizu schody nalezy zabepezycyctak, zeby daneci nie mogly po nich wjezdza anc z nich zjezdzać povazdem.

UWAGA. Wymagane jest uzytkowanie wraz z ochra -niaczami i kaskiem. Produkt nie jest przyznaczony do ruchu ulicznero. Maksymalne obciazenia 25 kg.

Obwiazuje ustawowa odpwiedzialnosc cywilna za wady fizczne rzechy. Szkody spowodowane przyez niewlasciwe uzytkowanie, uzycie sily, niedostateczna konserwaje lub bedace konsekwencja normalnego zuzycia nie są objete tao odpwiedzialnosciq.

Znak CE

Pojazd spelnia wymagania europejskiej dyrektywy 2009/48/WE o bezpieczelnstwie jabawek i na tej pod - stawie posiada znak CE.

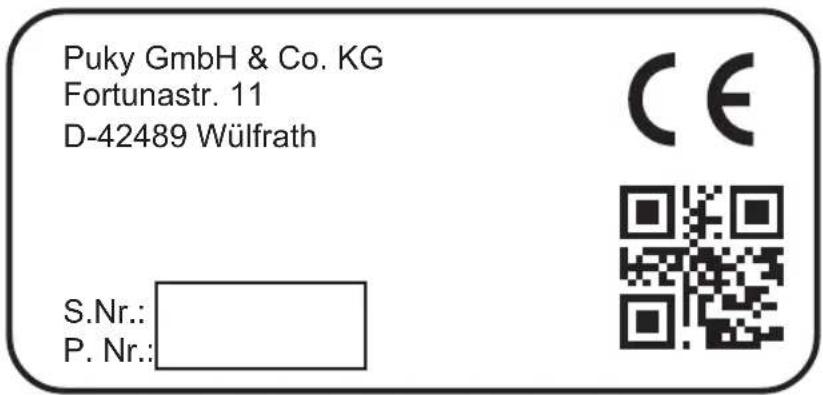

Tabliczka znamionowa

Tabliczka znamionowa jest umieszczona na tylnej ramie. Podane na neij informacja zanotuj w pasz porcie umieszczonym na końcu teilinstrukcji obslugi, abyMIC je pod reka w razie kontaktu z serwisem lub zamawiania czeci zamiennych.

Konserwacja i pielegnacja

Przed uzyciem sprawdzać moziwie zuzymie wsyst -kich czesci oraz poprawne zamocowanie polaczen skrcanych.

Szczegolna uwage nalezy zwrocić na prawidlowy montaż klerownicy i siodelka, któ nie moga są

obraca! Samozabezpieczajce sie nakretki obracaja sie bardzo cięźko i po calkowitym odkrćeniu musza zostac wymienione na nowe! Regularnie kontrłowość csiżnienie powietrza (wymagane csiżnienie powietrza podano na oponie).

Zeby zapewnić wysoki, uzyszkić konstrukcyjnie poziom bezpieczernstwa pojadzu, czȩci zuzyte lub uzskodzone naleź niezwlocznie wymianiec na oryginalne czȩci zamienne PUKY. Do momentu naprawy uszkodzone - go pojadzu ni naleź uzywać. Czeki wygietych Nie prostować, lecz wymiNIC.

Czeci zuwywajace sie: Ogumienie (w tym dětki), hamulec, uchwyty

Pojazdu nie czyscic wysokocisniienowa myjka. Pojazd wczyscić slabym roztworem mydla, nastepnie wszys -tkie umyte czeci dokladnie wytrzech do sucha miękaskszmata. Pojazdu nie wystawiać na dzialanie materialów sprzyajacych korozji (soli do posypywania drog, morskiej wody i nawozów). Pojazdu nie przechowyac w wilgot -nych pomieszczeniach.

Podobnie jak w przypadku opon samochodowych, wulkanizowy naturalny kauczuk wykaźje tendencje do powstawania plam w miajscach, w ktorych kola stykaja są z podloźem. Chronic powierzchnie kontaku opon z podloźem.

Rozpakowanie Izakres dostawy

Do otwierania opakowania i do usuwania materialu opa kowaniowego nie uzywać ostrych przydetmiotów. Przej nieduwageMZNA uszkodzic lakier lub częsci pojadzu.

• Wszystkie częci wyjmć z opakowania.
• Usunac material ochronny. Wszelkie materialy opa -kowaniowe i przechowyac poza zasięglem przyci - ryzyko uduszenia.
• Sprawdzić kompletność dostawy i brak uzskodzen. Jeźeli czegoś brakuje, to przy wznowieniem przy naleź zworcić sie do punktu handlowego, w ktorym dokonano zakupy.

Zakres dostawy (rys.A1):

1. rowerek biegowy
2. kierownica

Montaž

Wskazowki montażowe umieszczono na ostatnich stronach tej instrukcj.

Do montazu potrzebne sq nastepujace narzedzia (rys.B):

1. klucz imbusowy 5 mm

Drobne czesi potrzebné do montazu (na przyklad struby i podkladki) nie moga dostac sie w rece malych daneci. Istnieje niebepezcienstwo uduszenia przyez polknięcie. Takze wszelkie materialy opakowaniowe przechowywać w mojejscach niedostepnych dla daneci.

Montaž musi zostac wykonany bardzo starannie przye osobe dorosla, aby poznej nie doszlo do wypadkow i ob -razen. Wykonanie tych czynnosci wymaga okreslonego czasu. Niekotre prace montazone wymagaj zdolnosci do majsterkowania i wrawy w obchodzeniu sie z nar ze -dziami (np. z kluczami do stub). Jezelei ne jeste pewny swoich umiejnosci, to zwrość o pomoc do fachowego punktu handlowego lub do oppowiedniego warsztatu.

W niedtorych mistrsck sbruy trzeba dokrecic z okre - slonym momentem obrotowym. Wielkość tego momentu obrotowego jest podawana w niutonometrach (np. 2 Nm). Jeźeli sbruba zestanie przykrecona ze zbyt malym momentem obrotowym, to polaczenia要去 byc zbyt luźne iNiebezpiecznie. Natomiast przykrecenie ze zbyt duźym momentem要去 uzskodzic lub zniszczyc sbruy i inné czeci.

Rys.1: Kierownice wetnac w korone widka i dokrecic sbrue. Przestrzegać oznakowania minimalej glebokosci wetkniecia trzpienia!

Rys. 2: Po poluzowaniu zacisku siodelkaMZa ne je wyciagnac (przestrzegac minimalnej glbokosci wetkniected).Nastepnie ponownie dokrecic (5-8 Nm).

Hamulec tego lijazdu zostal zamontowany i wyregu lowany przyze PUKY.

Kontrola i doprecyzowanie ustawienia hamulca (V-Brake). Tylko model LR XL.

Rys. 3: Upewnic sie, ze obydwie okladziny hamulco - we sa wzajemnie rownolege i wlasciwie ustawione wzgludem obreczy kola. Musza one znajdowac sie ok. 1 mm ponizej gornej krawedzi obreczy kola. Jezeli ustawienie nie bedzie prawidlowe, to nalezy poluzowac sbrue mocujaca okladzine hamulcowa (1) i wykonac regulacja zgodnia z powozyszym opisem. W tym celu pociagnac za dzwignie hamulca i ponownie dokrecic sbrue mocujaca (5-8 Nm).

Rys. 4: Napiecie linki hamulcowej najezy ustawic na nakretce (A) w taki sposob, aby okladziny hamulcowe byly oddalone od obreczy kola o oko1.5mm. Jezel konlezna bedzte regulacja, to po jej zakończenu wystajcy koniec linki najezy ponownie zakieszczyc w hamulcu.

Rowerek biegowy

Rys.5: Pokrecajac snuba regulacyna ustawic centralnie ramiona hamulcowe. Do tego potrzebny jest SPECIALny wkretek krzyzowy.

Przy tym wielokrotnie uruchomic dzwignie hamulcowa, aby naplacie ramion hamulcowych Rozlozyto sie rownomiernie po obu stronach, co stanow podstawe skutecznej regulaci. Kontakt klocka ha - mulcowego z obręcza kola musi byc jederoczesny po obu stronach.

Uvod

Srdecné vam blahopreejeme ke koupi tohoto voztka PUKY. Ziskali jste kvalitni vyrobek, ktery vam urcitepinese hodne radosti.

Prosze zapisac dane z plakietki w dokumentie produktu. Oznakowanie produktu PUKY jest przyklejone w mieuxoku pazakanim na rysunko ponizej i musi byc zapisane by ulatwie zamówuminium噤ci zamiennych u Twojego sprechodawcy.

Prosimy wpisz dane z plakietki produktu:

Prosim vypniete:

Rellenar:

3anoJHnTe:

Ihr Fachhändler/Your dealer/Uw dealer/Votre vendeur specialise/Din forhandier/Vostro rivenditore/Twoj sprzedawca/Vas prodejce/Su distribuidor especializzato/Bau duinep
