INSTRUKCJA OBSŁUGI SG7000 SCHEPPACH

Spustenie motora (obr. 7)

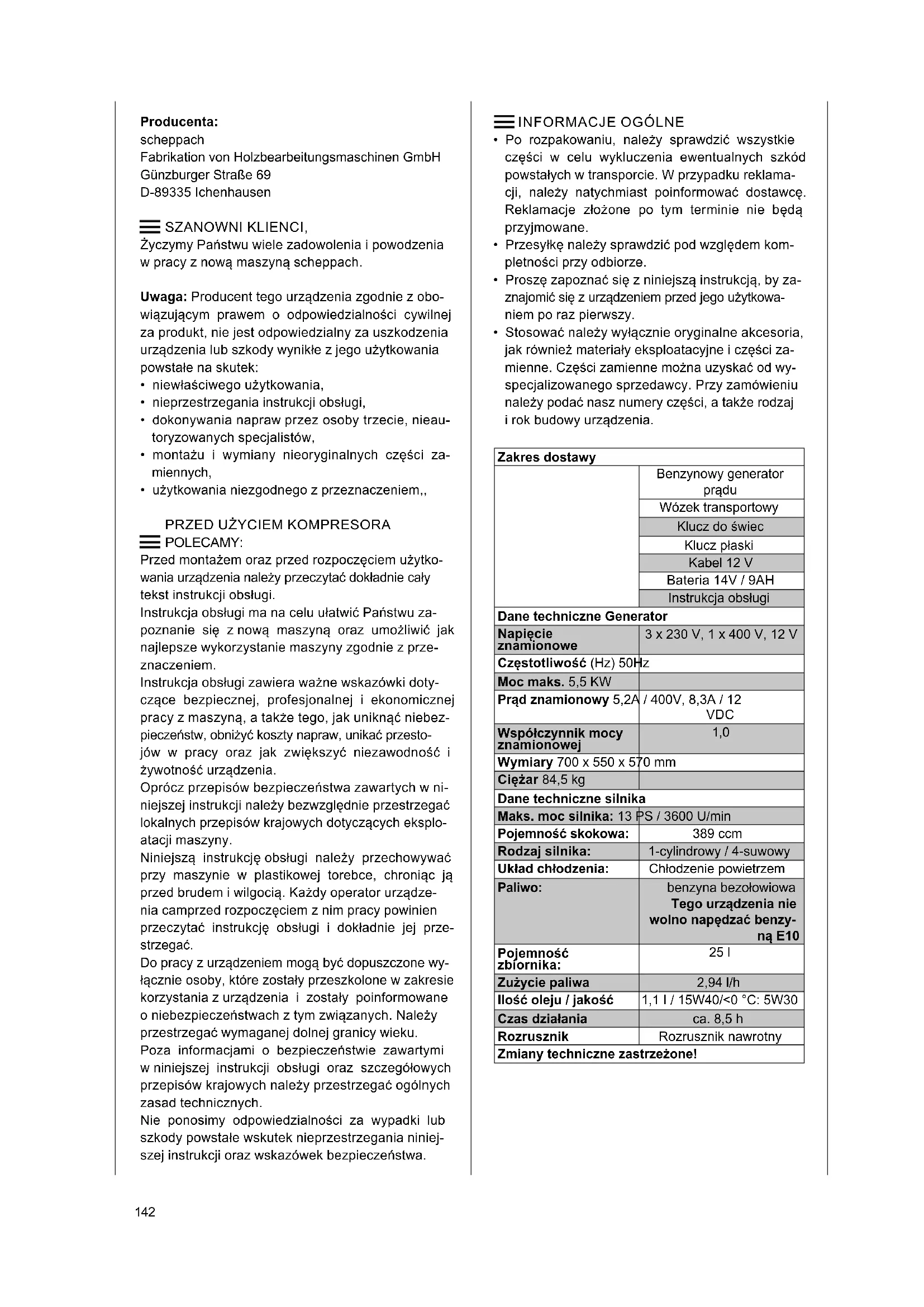

Życzymy Państwu wiele zadowolenia i powodzenia w pracy z nową maszyną scheppach.

Uwaga: Producent tego urządzenia zgodnie z obo- wiązującym prawem o odpowiedzialności cywilnej za produkt, nie jest odpowiedzialny za uszkodzenia urządzenia lub szkody wynikłe z jego użytkowania powstałe na skutek:

• niewłaściwego użytkowania,
• nieprzestrzegania instrukcji obsługi,
• dokonywania napraw przez osoby trzecie, nieautoryzowanych specjalistów,
• montażu i wymiany nieoryginalnych części zamiennych,
• użytkowania niezgodnego z przeznaczeniem,,

PRZED UŻYCIEM KOMPRESORA

POLECAMY:

Przed montażem oraz przed rozpoczęciem użytkowania urządzenia należy przeczytać dokładnie cały tekst instrukcji obsługi.

Instrukcja obsługi ma na celu ułatwić Państwu zapoznanie się z nową maszyną oraz umożliwiać jak najlepsze wykorzystanie maszyny zgodnie z przeznaczeniem.

Instrukcja obsługi zawiera ważne wskazówki dotyczące bezpiecznej, profesjonalnej i ekonomicznej pracy z maszyną, a także tego, jak uniknąć niebezpieczeństw, obniżyć koszty napraw, unikać przestojów w pracy oraz jak zwiększyć niezawodność i żywotność urządzenia.

Oprócz przepisów bezpieczeństwa zawartych w niniejszej instrukcji należy bezwzględnie przestrzegać lokalnych przepisów krajowych dotyczących eksploatacji maszyny.

Niniejszą instrukcję obsługi należy przechowywać przy maszynie w plastikowej torebce, chroniąc ją przed brudem i wilgocią. Każdy operator urządzenia camprzed rozpoczęciem z nim pracy powinien przeczytać instrukcję obsługi i dokładnie jej przestrzegać.

Do pracy z urządzeniem mogą być dopuszczone wyłącznie osoby, które zostały przeszkolone w zakresie korzystania z urządzenia i zostały poinformowane o niebezpieczeństwach z tym związanych. Należy przestrzegać wymaganej dolnej granicy wieku.

Poza informacjami o bezpieczeństwie zawartymi w niniejszej instrukcji obsługi oraz szczegółowych przepisów krajowych należy przestrzegać ogólnych zasad technicznych.

Nie ponosimy odpowiedzialności za wypadki lub szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

INFORMACJE OGÓLNE

• Po rozpakowaniu, należy sprawdzić wszystkie części w celu wykluczenia ewentualnych szkód powstałych w transporcie. W przypadku reklamacji, należy natychmiast poinformować dostawcę. Reklamacje złożone po tym terminie nie będą przyjmowane.
• Przesytkę należy sprawdzić pod względem kompletności przy odbiorze.
• Proszę zapoznać się z niniejszą instrukcją, by zaznajomić się z urządzeniem przed jego użytkowanie mię po raz pierwszy.
• Stosować należy wyłącznie oryginalne akcesoria, jak również materiały eksploatacyjne i części zamienne. Części zamienne można uzyskać od wyspecjalizowanego sprzedawcy. Przy zamówieniu należy podać nasz numery części, a także rodzaj i rok budowy urządzenia.

Zakres dostawy
	Benzynowy generator prądu
	Wózek transportowy
	Klucz do świecie
	Klucz płaski
	Kabel 12 V
	Bateria 14V / 9AH
	Instrukcja obsługi
Dane techniczne Generator
Napięcie znamionowe	3 x 230 V, 1 x 400 V, 12 V
Częstotliwość (Hz) 50Hz
Moc maks. 5,5 KW
Prąd znamionowy 5,2A	/ 400V, 8,3A / 12 VDC
Współczynnik mocy znamionowej	1,0
Wymiary 700 x 550 x 570 mm
Ciężar 84,5 kg
Dane techniczne silnika
Maks. moc silnika: 13 PS / 3600 U/min
Pojemność skokowa:	389 ccm
Rodzaj silnika:	1-cylindrowy / 4-suwowy
Układ chłodzenia:	Chłodzenie powietrzem
Paliwo:	benzyna bezołowiowa Tego urządzenia nie wolno napędzać benzy-ną E10
Pojemność zbiornika:	25 l
Zużycie paliwa	2,94 l/h
Ilość oleju / jakość	1,1 l / 15W40/<0 °C: 5W30
Czas działania	ca. 8,5 h
Rozrusznik	Rozrusznik nawrotny
Zmiany techniczne zastrzeżone!

EMISJA HALASU

Poziom ciśnienia akustycznego L PA 74.1 dB(A) Poziom ciśnienia akustycznego L WA 96 dB(A) Klasa bezpieczeństwa: IP23M

Przyjęte wartości są wartościami emisji i nie muszą odzwierciedlać wartości bezpiecznych do pracy. Mimo, że istnieje korelacja między poziomami emisji i poziomem ekspozycji, nie jest możliwe wiarygodne ustalenie na tej podstawie, czy dodatkowe środki ochronne będą wymagane czy też nie.. Czynniki, które mogą mieć wpływ na obecny poziom ekspozycji w danym czasie w miejscu pracy obejmują czas trwania narażenia, charakter obszaru roboczego, inne źródła hałasu itp. (np. liczbę maszyn i sąsiednich procesów). Dopuszczalne wartości stacji roboczych mogą się również różnić w zależności od kraju. Jednak informacja ta powinna umożliwiać operatorowi lepszą ocenę ryzyka i zagrożeń.

OPIS SYMBOLI

1 Uwaga! Gorące powierzchnie!

2 Ogień, otwarty płomień i pale-nie zabronione!

3 Sprawdź, czy nie ma wycieków paliwa i rozlanego paliwa. Wyłącz silnik podczas tankowania!

4 Urządzenie nie może być używane w pomieszczeniach zamkniętych!

5 Nie należy używać urządzenia w wilgotnych warunkach!

6 Uwaga! Nie wystawiać na bezpośrednie działanie promieni słonecznych.

7 Przed uruchomieniem napełnij olejem silnikowym! Sprawdź poziom oleju przed uruchomieniem!

8 Przy uruchamianiu ustaw dźwignię startu na pozycji!

9 Ostrzeżenie przed napięciem elektrycznym!

	10 Przeczytaj instrukcję przed uruchomieniem
	11 Stosuj środki ochrony słuchu
	12 Ważne: Spaliny są trujące, dla-tego nie eksploatować silnika w niewentylowanych pomiesz-czeniach.

Punkty, które mają wpływ na bezpieczeństwo zostały oznaczone w niniejszej instrukcji obsługi symbolem: △

⚠ Instrukcje bezpieczeństwa

i ostrzeżenia

To urządzenie jest zgodne z obowiązującymi przepisami bezpieczeństwa dotyczącymi maszyn elektrycznych

• Przed uruchomieniem generatora należy uważnie przeczytać instrukcję obsługi.
• Niewłaściwe użytkowanie może doprowadzić do obrażeń ciała i uszkodzenia mienia. Osoby, które nie zaznajomiły się z instrukcjami nie mogą obsługiwać urządzenia. Instrukcja obsługi powinna być przechowywana w bezpiecznym miejscu.
• Dzieci i młodzież nie mogą korzystać z tego urządzenia.
• Producent nie ponosi żadnej odpowiedzialności za szkody spowodowane niewłaściwym użytkowaniem lub zmianami dokonanymi w maszynie.
• Należy stosować się także do informacji na temat bezpieczeństwa, instrukcji montażu i obsługi, a także przepisów BHP, które są powszechnie stosowane.

WAŻNE:

Proszę się upewnić, że osoby które pracują na tym urządzeniu przeczytały i zrozumiały niniejszą instrukcję obsługi przed jego uruchomieniem.

Nigdy nie należy używać urządzenia wewnątrz budynków lub w warunkach, które nie zapewniają wentylacji.

Spaliny zawierają tlenek węgla, który jest bez-wonnym, trującym gazem.

Uwaga!

Napięcie generatora zmienia się; może to spowodować uszkodzenie następujących urządzeń:

• Telewizorów, sprzętu audio-video,
• wyrobów lub urządzeń posiadających elektroniczne sterowanie

WSKAZÓWKI DOTYCZĄCE BEZPIE-

CZEŃSTWA

Należy uważnie przeczytać niniejszą instrukcję - Zapoznać się z tym urządzeniem. Przestrzegać przeznaczonych dla tego urządzenia instrukcji użytkowania, ograniczeń i możliwych zagrożeń.

• Urządzenie należy umieszczać wyłącznie na twardym podłożu.
• Obciążenie nie może przekraczać mocy podanej na tabliczce znamionowej generatora. Przeciążenie powoduje uszkodzenie urządzenia lub skraca jego żywotność.
• Silnik nie może pracować z nadmierną prędkością obrotową. Praca silnika z nadmierną prędkością obrotową zwiększa niebezpieczeństwo odniesienia obrażeń. Nie wymieniać żadnych części, które mają wpływ na regulację prędkości obrotowej.
• Przed przystąpieniem do regulacji generatora lub silnika należy zawsze wyjąć świecę zapłonową lub kabel zapłonowy, aby zapobiec przypadkowemu uruchomieniu.
• Nie wolno obsługiwać urządzeń z wadliwymi lub brakującymi częściami lub bez obudowy ochronnej lub osłony. W celu uzyskania informacji na temat części zamiennych należy skontaktować się z przedstawicielem serwisu.
• Nie należy eksploatować ani przechowywać urządzenia w środowisku wilgotnym lub mokrym, ani na powierzchniach o wysokiej przewodności, takich jak powierzchnie metalowe lub konstrukcje stalowe. Podczas pracy urządzenia w takich warunkach, jak opisane powyżej, należy nosić gumowe rękawice i buty oraz stosować wyłącznik różnicowopрядowy.
• Generator należy utrzymywać w czystości, nie dopuszczając do kontaktu z olejem, brudem i innymi ciałami obcymi.
• Upewnij się, że przedłużacz, przewód zasilający i wszystkie elementy elektryczne są w dobrym stanie. Nigdy nie wolno eksploatować urządzeń elektrycznych z uszkodzonymi lub wadliwymi kabłami.
• Aby uniknąć poparzeń, nie należy dotykać rury wydechowej oraz innych części silnika lub generatora, które nagrzewają się podczas pracy.
• Nie podłącać urządzenia do gniazd domowych.
• Nie podłącać do innych źródeł zasilania.

Nie należy eksploatować generatora w następujących warunkach:

• przy zmianie prędkości obrotowej silnika
• przy zredukowanej mocy elektrycznej
• przy wystąpieniu niewłaściwego zapłonu
• przy tworzeniu iskier
  • w przypadku nadmiernych wibracji
• przy występowaniu płomieni lub dymu
• w zamkniętych pomieszczeniach
• w przypadku deszczu lub trudnych warunków pogodowych
• w zamkniętych częściach pomieszczeń
• w przypadku deszczu lub trudnych warunków pogodowych
• w przypadku przegrzania podłączonych urządzeń
  • w przypadku uszkodzenia gniazdek

Regularnie sprawdzać układ paliwowy pod kątem wycieków i śladów zużycia, takich jak zużyte lub porowate przewody, luźne lub brakujące zaciski oraz uszkodzenia zbiornika lub korka wlewu paliwa. Przed rozpoczęciem pracy należy usunąć wszystkie usterki.

Generator powinien być eksploatowany, konserwo- wany i tankowany tylko w następujących warunkach:

• Wystarczająca wentylacja. Unikać środowisk, w których mogą gromadzić się opary, np. wyrobisk, piwnic, wykopalisk i zęzy. Przestrzegać przepływu powietrza i temperatury. Temperatura otoczenia nie powinna przekraczać 40°C.
• W pomieszczeniach zamkniętych niebezpieczne spaliny są odprowadzane rurami. Spaliny z silników zawierają tlenek węgla, toksyczny, bezwonny i bezbarwny gaz, który po wdychaniu powoduje poważne szkody dla zdrowia, a nawet śmierć.
• Generator należy tankować tylko przy odpowiednim oświetleniu. Unikać rozlewania paliwa. Nigdy nie tankować generatora podczas pracy. Pozostawić silnik do ostygnięcia na około dwie minuty przed tankowaniem.
• Nie tankować w pobliżu otwartego ognia, lamp kontrolnych lub iskrzącego sprzętu elektrycznego, takiego jak narzędzia elektryczne, sprzęt spawalniczy i szlifierki.
• Sprawdzić, czy tłumik i filtr powietrza są w dobrym stanie. Części te służą jako ochrona przed płomieniem w przypadku niewłaściwego zapłonu.
• Nie palić w pobliżu generatora. Nie należy nosić lużnej odzieży, biżuterii lub podobnych przedmiotów, które mogą zostać wychwycone przez rozrusznik lub inne obracające się części.

Ostrzeżenie! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

Użytkowanie zgodne z

przeznaczeniem

• Generator można użytkować wyłącznie w nienagannym stanie technicznym, zgodnie z przeznaczeniem, przestrzegając zasad bezpieczeństwa i ze świadomością zagrożeń oraz stosując się do wskazówek zawartych w instrukcji eksploatacji!
• Zwłaszcza usterki, mające negatywny wpływ na bezpieczeństwo, muszą być niezwłocznie usuwa- ne!

• Przestrzegać wskazówek producenta dotyczących bezpieczeństwa, pracy i konserwacji oraz wymiarów podanych w rozdziale Dane techniczne.

• Przestrzegać odnośnych przepisów bezpieczeństwa pracy oraz pozostałych, ogólnie uznanych zasad bezpieczeństwa technicznego.

• Użytkowanie, konserwacja i naprawa generatora są dozwolone wyłącznie dla osób, które zostały wykwalifikowane w tym zakresie i poinformowane o zagrożeniach. Samowolne zmiany na maszynie wykluczają odpowiedzialność producenta za wynikające stąd szkody.
• Generator można wykorzystywać tylko do prac, do których została skonstruowana i które zostały opisane w instrukcji obsługi.
• Generatora wolno użytkować wyłącznie z oryginalnym wyposażeniem i narzędziami producenta.
• Każde użycie wykraczające poza wyżej podane jest uważane za niezgodne z przeznaczeniem. Za wynikające stąd szkody producent nie odpowiada; ryzyko ponosi wyłącznie użytkownik.

Przed podłączeniem obciążenia elektrycznego generator musi osiągnąć roboczą prędkość obrotową. Przed wyłączeniem silnika należy odłączyć obciążenia od urządzenia.

Aby zapobiec uszkodzeniom spowodowanym przez przepięcia, należy dopilnować, aby zbiornik paliwa nie został całkowicie opróżniony, gdy podłączone są obciążenia elektryczne.

Nie wkładać żadnych przedmiotów do szczelin wentylacyjnych. Dotyczy to również sytuacji, gdy generator jest wyłączony. Niezastosowanie się do tego wymogu może spowodować uszkodzenie generatora lub obrażenia ciała.

⚠ Ryzyko dodatkowe

Generator został zbudowany zgodnie z najnowocześniejszymi i uznanymi regułami bezpieczeństwa technicznego. Jednakże, marginalne ryzyko może pojawić się w trakcie jego pracy.

Ponadto, pomimo wszystkich środków ostrożności, niektóre nieoczywiste ryzyka marginalne nadal mogą wystąpić.

- Ryzyka marginalne można ograniczyć do minimum, jeśli „instrukcja bezpieczeństwa“ oraz „użytkowanie zgodne z przeznaczeniem“ są przestrzegane wraz z całą instrukcją obsługi.

ZAGROŻENIA I ŚRODKI OCHRONY

Spaliny:

Wdychanie spalin Urządzenie należy uży- wać tylko na zewnątrz

Porażenie prądem:

Dotknięcie świecy zapłonowej Nie dotykać świecy zapłonowej i złączy podczas pracy silnika

Oparzenia:

Dotknięcie wydechu Pozwól urządzeniu ostygnąć

Pożar - eksplozja:

Benzyna jest łatwopalna Zabrania się palenia podczas pracy i tankowania urządzenia

Rozpakowywanie urządzenia

Sprawdź zawartość w celu wykluczenia szkód powstałych w transporcie.

Wszelkie uszkodzenia należy niezwłocznie zgłosić przewoźnikowi. Należy sprawdzić kompletność przesyłki.

Braki w przesyłce należy niezwłocznie zgłosić sprzedawcy.

Dodatkowe elementy, które mają być dołączone do urządzenia muszą być zlokalizowane i przyporząd-kowane przed montażem.

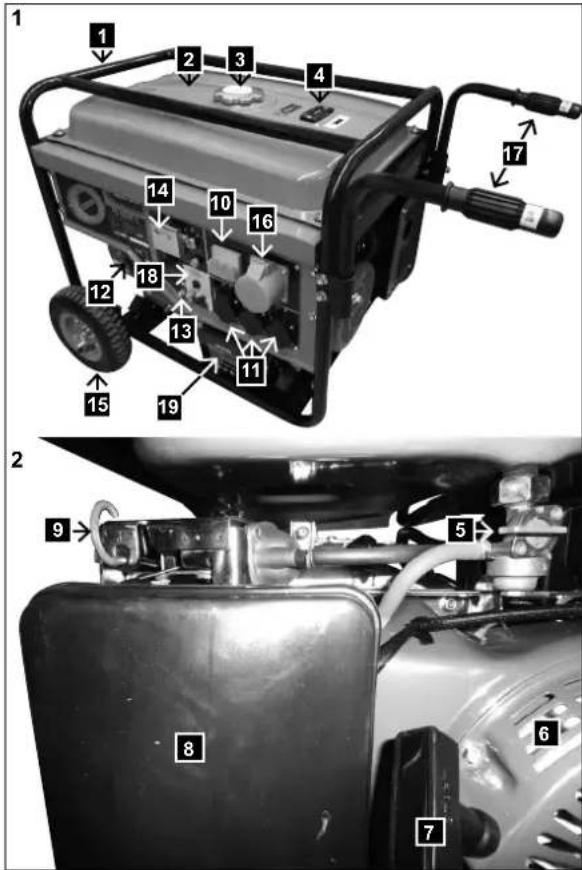

Uwaga! Przed uruchomieniem napełnić olejem!

1 Ramka
2 Zbiornik benzyny
3 Pokrywka zbiornika paliwa
4 Wskaźnik poziomu paliwa
5 Zawór odcinający benzynę
6 Silnik
7 Rozrusznik nawrotny
8 Filtr powietrza
9 Zasysacz
10 Włącznik/wyłącznik
11 Gniazdko AC 230 V
12 Króciec wlewowy oleju
13 Śruba uziemiająca
14 Woltomierz
15 Koła transportowe
16 Gniazdko 400 V
17 Uchwyt transportowy
18 Przyłącze 12 V
19 Bateria 14V / 9AH

3

Twoja maszyna nie jest całkowicie zmontowana Montaż urządzenia transportowego, rys. 3/4/5

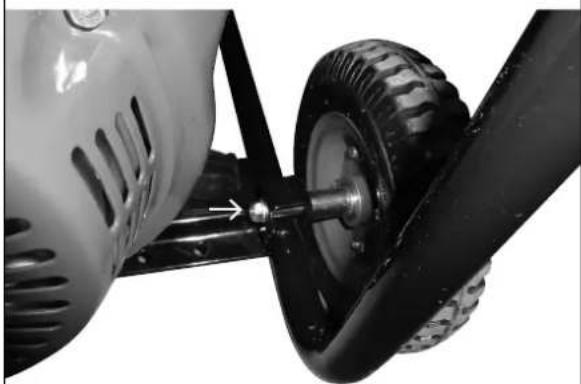

1 Zamontować koło z osiami do ramki (rys. 3)
2 Zamontować stopy podporowe na dolnym wsporniku ramy (rys. 4)
3 Zamontować uchwyt transportowy z uchwytem z boku części ramy (rys. 5)

Uruchomienie

Uwaga! Przed pierwszym uruchomieniem napełnić olejem. Przed każdym użyciem należy sprawdzić poziom oleju przy wyłączonym silniku i na równym podłożu; używać najwyższej jakości oleju czterosuwowego lub oleju HD o identycznej jakości. SAE 10W-30 jest zalecany do użytku ogólnego we wszystkich temperaturach.

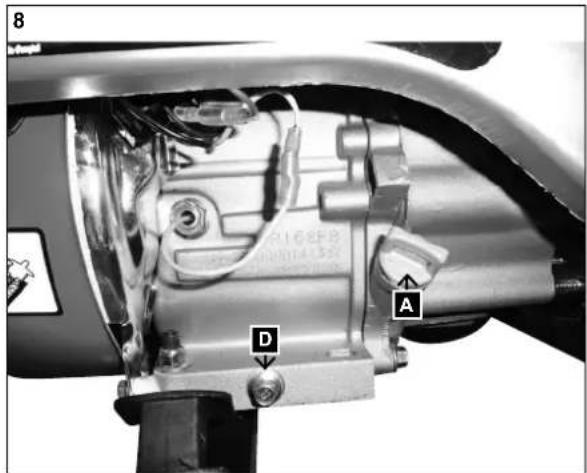

Sprawdzanie poziomu oleju, rys. 6

Zdjąć korek wlewu oleju (A) i wytrzeć miarkę. Sprawdzić poziom oleju, wkładając wskaźnik poziomu oleju do dyszy napełniania bez wkręcania korka. Jeśli poziom oleju jest zbyt niski, napełnić zalecanym olejem aż do dolnej krawędzi dyszy napełnienia oleju..

System ostrzegawczy o oleju

System ostrzegawczy o oleju jest skonfigurowany tak, aby zapobiegać uszkodzeniu silnika z powodu braku oleju w obudowie kulistej. Zanim poziom oleju w kulistym korpusie spadnie poniżej poziomu bezpieczeństwa, system ostrzegawczy o oleju automatycznie wyłączy silnik (wyłącznik zapłonu pozostanie w pozycji ON). Jeśli system ostrzegawczy oleju odłączy silnik, należy uzupełnić olej silnikowy.

TANKOWANIE

Uwaga! Benzyna jest wysoce łatwopalna i wybuchowa. Praca z paliwami może spowodować poparzenia lub inne poważne obrażenia.

Należy używać benzyny o liczbie oktanowej nie mniejszej niż 90 oktan.

Należy używać tylko świeżego, czystego paliwa.

Woda lub zanieczyszczenia w benzynie mogą uszkodzić układ paliwowy.

Pojemność zbiornika: 25 litrów

• Zbiornik napełniać wyłącznie do oznakowania na filtrze paliwa.
• Należy pamiętać, że paliwo się zwiększa swoją objętość.
• Tankować w dobrze wentylowanym miejscu, przy wyłączonym silniku. Jeżeli silnik pracował bezpośrednio przed tankowaniem, należy pozostawić go do ostygnięcia.
• Nigdy nie dolewać paliwa do silnika w budynku, gdzie opary benzyny mogą wejść w kontakt z ogniem lub iskrą.
• Nie palić podczas tankowania lub w obszarze, w którym przechowywana jest benzyna oraz unikać otwartego ognia lub iskier.
• Po zatankowaniu upewnić się, że pokrywa zbiornika jest prawidłowo i bezpiecznie zamknięta. Uwaga!
• Rozlaną benzynę natychmiast uprzątnąć.
• Jeśli benzyna się rozłała, upewnić się, że powierzchnia została osuszona przed uruchomieniem silnika.
• Unikać wielokrotnego lub długiego kontaktu paliwa ze skórą oraz unikać wdychania oparów.
• Paliwo przechowywać w miejscu niedostępnym dla dzieci.
• Jeśli pojawiają się sporadyczne stuki lub zgrzyty w silniku, należy użyć innej marki paliwa. Jeśli to nie rozwiąże problemu, należy skontaktować się z autoryzowanym sprzedawcą.

Podłączenie baterii

Teraz należy podłączyć czerwony przewód do bieguna dodatniego (+), a czarny przewód do bieguna ujemnego (-).

Wskazówka: Bateria ładuje się sama podczas pracy.

OSTRZEŻENIE: Praca silnika z ciągłym stukaniem lub zgrzytaniem może doprowadzić do uszkodzenia silnika. Praca silnika z ciągłym stukaniem lub zgrzytaniem jest uważana za użytkowanie niezgodne z przeznaczeniem. Producent nie ponosi odpowiedzialności za wynikłe szkoły; użytkownik ponosi wyłączne ryzyko.

7 C B

EZUZIEMIENIE GENERATORA

Jednostka napędowa wyposażona jest w uziemienie, które łączy strukturę ramy urządzenia i połączenia uziomowe (gniazda). Uziemienie nie jest podłączone do przewodu neutralnego prądu przemiennego. Jeśli jednostka napędowa jest testowana testerem fazowania, wówczas nie ma tej samej pętli uziemiającej co w normalnych sprzętach gospodarstwa domowego

W celu ochrony przed porażeniem prądem należy upewnić się, że generator jest uziemiony. Podłączyć generator do zewnętrznego źródła uziemienia, np. rury wodociągowej, która jest wprowadzona w zie mię, lub rury miedzianej, która jest wprowadzona w ziemię, za pomocą grubego drutu.

UWAGA: Jako źródło uziemienia nie należy używać żadnych rur, którymi płyną substancje łatwopalne.

Uruchomienie silnika (rys. 7)

UWAGA: Nie należy podłączać urządzenia elektrycznego przed uruchomieniem silnika.

1 Ustawić kurek paliwowy (B) w pozycji ON.

Gdy silnik jest zimny:

Obróć dźwignię ssania (C) do pozycji CLOSED.

Gdy silnik jest ciepły:

Obróć dźwignię ssania do pozycji OPEN.

2 Obróć włącznik silnika na pozycję ON.
3 Pociągnij za rozrusznik powoli, aż do zauważalnego oporu. Następnie pociągnij mocno.
4 Przywróć dźwignię ssania do pozycji OPEN, podczas rozgrzewania silnika.

UWAGA: Proszę się upewnić, że nie dojdzie do poranienia palców. Jeśli silnik nie uruchomi się, a tłok nie został całkowicie uniesiony uchwyt rozrusznika może nagle odkoczyć w stronę silnika. Unikaj odkoczenia rozrusznika z powrotem w stronę silnika. Powoli odciągnij go ręką, aby upewnić się, że pokrywa nie zostanie uszkodzona.

Wyłączenie silnika

1 Wyłącz generator
2 Ustaw włącznik silnika do pozycji off
3 Przekręć zawór paliwa do pozycji off

W sytuacji awaryjnej, należy ustawić włącznik silnika do pozycji off

URZĄDZENIA ELEKTRYCZNE, KTÓRE MOGA BYĆ PODŁĄCZONE

Ta jednostka napędowa może zasilać żarówki, grzejniki, wiertarki, pompy wodne itp. Nie należy przekraczać limitu obciążenia określonego dla generatora. Jednostka napędowa nie może być wykorzystana do zasilania urządzeń, które mają wysokie zapotrzebowanie na energię.

Generator nie może być stosowany do urządzeń precyzyjnych, takich jak komputery. Urządzenia precyzyjne mogą zostać uszkodzone przez zakłócenia wywołane przez szeroką falę, gdy zasilanie urządzenia ma inną moc niż urządzenie wyjściowe. Nie należy podłączać urządzenia do zasilania instalacji elektrycznej w budynku.

UWAGA: Podłączenie do instalacji elektrycznej budynku może spowodować to, że prąd elektryczny zostanie zwrócony do przewodów zasi- lania sieciowego.

Ten powrót powoduje ryzyko śmiertelnego porażenia prądem dla pracowników dostawcy energii elektrycznej lub innych osób, które dotykają przewodów w przypadku awarii zasilania.

Podłączenie do instalacji elektrycznej budynku może również spowodować to, że prąd elektryczny dostawcy energii elektrycznej, wróci do generatora. Podczas gdy zasilanie sieciowe zostanie przywrócone, jednostka napędowa może eksplodować, spalić się lub spowodować pożar instalacji elektrycznej budynku.

Bezpiecznik

Bezpiecznik automatycznie odłącza agregat prądowy w przypadku zwarcia lub znacznego przeciążenia generatora na gniazdku. Jeżeli bezpiecznik automatycznie wyskoczy do pozycji wyłączonej (rys. 1, nr 10), należy sprawdzić, czy podłączone urządzenie elektryczne jest w idealnym stanie i nie przekracza dopuszczalnej granicy obciążenia obwodu przed po-nownym wciśnięciem bezpiecznika.

Konserwacja

Silnik musi być zawsze wyłączony podczas wykonywania zadań konserwacyjnych lub napraw.

Przed każdym użyciem

Sprawdź poziom oleju

Sprawdź filtr powietrza

Po pierwszych 25 godzinach

Wymień olej silnikowy

Po 50 godzinach

Wymień olej silnikowy

Wyczyść świece zapłonowe

Wyczyść filtr paliwa

Wyczyść filtr powietrza

8 R1688 R1688B A D

Po 100 godzinach

Te prace konserwacyjne muszą być wykonane przez specjalistę lub w specjalistycznym warsztacie.

Sprawdzenie luzu zaworów

Wyczyszczenie zbiornika paliwa

Wyczyszczenie przewodu paliwowego

ZADANIA KONSERWACYJNE

Wymiana oleju, rys. 8

Wymień olej silnikowy po 25 godzinach pracy, a następnie po 50 godzinach, lub co trzy miesiące.

1. Spuść olej z silnika, gdy silnik jest gorący.
2. Rozgrzej silnik.
3. Wyłącz silnik.
4. Umieść pojemnik, który jest wystarczająco duży, aby zebrać zużyty olej pod śrubą spustową oleju (D).
5. Aby spuścić olej, należy zdjąć korek wlewu oleju (A) i śrubę spustową oleju (D).
6. Spuść olej
7. Ponownie zamocuj śrubę spustową oleju (D) z podkładką uszczelniającą i dokręć.

Wlej zalecany olej silnikowy do otworu wlewu oleju.

Uwaga! Należy mocno dokręcić korek wlewu oleju (A).

Zalecany olej silnikowy: SAE 10W-30

Pojemność: około 0,6 litra

Zużyty olej należy zutylizować w lokalnym punkcie zbiórki olei używanych. Wylewanie zużytego oleju do gruntu, lub mieszanie go z odpadami jest zabronione.

Ważne w razie naprawy:

W razie wysłania generatora do naprawy, zaleca się ze względów bezpieczeństwa, aby został odesłany do centrum serwisowego bez oleju i benzyny.

Czyszczenie filtru paliwa

1 Czyścić filtr za pomocą rozpuszczalnika.
2 Zmyć rozpuszczalnik.
3 Ponownie włożyć filtr paliwa.

Sprawdzanie świec zapłonowych

Należy wyłączyć silnik i pozwolić mu ostygnąć Uwaga! Niebezpieczeństwo poparzenia

Oczyć lub w razie potrzeby wymień świecę zapło- nową:

1 Wyjmij wtyczkę świecy zapłonowej i wyczyść wszelkie zabrudzenia z powierzchni świecy zapłonowej.
2 Wykręć świecę zapłonową i sprawdź ją.
3 Jeśli są jakieś uszkodzenia, np. pęknięcia lub odpryski, wymień świecę zapłonową.
4 Wyczyść elektrody świecy zapłonowej szczotką druciana.
5 Sprawdź i ustaw odstęp elektrod.
6 Wkręć świecę zapłonową i dokręć ją kluczem do świecie.
7 Umieść wtyczkę na świecy zapłonowej.

9 E F

Podczas wymiany, należy upewnić się, że żaden brud nie dostanie się do głowicy.

Sprawdź dopasowanie świecy.

Luźna świeca może spowodować uszkodzenie silnika poprzez jego przegrzanie.

Ciągnięcie za mocno może uszkodzić gwint w głowicy cylindra.

Producent nie ponosi odpowiedzialności za powstałe szkody; użytkownik ponosi całe ryzyko.

Stosować tylko zalecane lub identyczne świece zapłonowe.

Czyszczenie filtru powietrza, rys. 9

8 Zwolnij 2 zaciski (E) górní i dolny pokrywy filtra (F)

9 Zdejmij pokrywę filtra (F)

10 Wyczyść pierwszy filtr piankowy w niepalnym rozpuszczalniku.

Uwaga: Nie należy używać benzyny lub rozpuszczalników o niskiej temperaturze zapłonu do czyszczenia wkładu filtra powietrza. Może to spowodować pożar lub wybuch.

11 Ściśnij przedni filtr w celu usunięcia rozpuszczalnika/wody z mydłem.

12 Wyczyść papierowy filtr, stukając nim.

13 Przepłucz umyty wkład filtra czystą woda.

14 Pozostaw filtr do wyschnięcia lub przedmuchaj sprężonym powietrzem.

15 Umieść pokrywę filtra z powrotem na miejscu i zabezpiecz za pomocą 2 zacisków

Jeśli silnik pracuje w środowisku o dużym zanieczyszczeniu należy czyścić filtr powietrza codziennie lub po każdych dziesięciu godzinach pracy.

Nigdy nie uruchamiaj silnika bez filtra powietrza lub

z uszkodzonym filtrem powietrza. Pozwoliłoby na dostanie się do silnika brudu, co spowodowałoby poważne uszkodzenie silnika.

Producent nie ponosi odpowiedzialności za powstałe szkody; ryzyko ponosi wyłącznie użytkownik.

Transport i przechowywanie

1 Przed transportem lub przechowywaniem należy pozostawić silnik do ostygnięcia.

2 Przed transportem generatora, należy ustawić zapłon na OFF i obrócić zawór paliwa do pozycji OFF.

3 Przechowuj generator tak, aby nie dopuścić do rozlania się benzyny. Opary benzyny lub rozlana benzyna mogą się zapalić.

4 Należy upewnić się, aby generator się nie przewrócił i nie był narażony na uderzenia podczas transportu.

5 Nie należy umieszczać żadnych ciężkich przedmiotów na generatorze.

6 Przed przechowywaniem urządzenia przez dłuż- szy okres czasu:

7 Upewnij się, że miejsce przechowywania nie jest zbyt wilgotne lub zakurzone.

Przechowywanie przez dłuższy okres czasu

1 Opróżnij zbiornik paliwa i uruchom gaźnik na sucho.
2 Wykręć świece zapłonowe.
3 Wlej około 20 ml czystego oleju napędowego przez otwór świecy zapłonowej do cylindra.
4 Powoli pociągnij za linkę rozrusznika, aby olej rozprowadził się w silniku i wkręć świecę zapło-nową.
5 Usuń wszystkie brudy, osady i zanieczyszczenia z silnika i grzbietów głowicy.
6 Wyczyść filtr powietrza lub go wymień, jeżeli jest bardzo brudny.
7 Zabezpieczony generator należy przechowywać w suchym miejscu, niedostępnym dla dzieci.
8 Urządzenie nie może być składowane na otwartej przestrzeni.
9 Urządzenie oraz silnik należy przykryć w celu ochrony przed kurzem i przechowywać w czystym, suchym miejscu.

Uruchomienie po długim okresie przechowywania

1 Należy wymienić olej silnikowy.
2 Przed uruchomieniem silnika po okresie przechowywania napełnij go świeżą benzyną.

Jeśli silnik nie był używany przez okres dłuższy niż jeden miesiąc, zmiana w jakości benzyny może spowodować trudności z uruchomieniem silnika lub inne problemy. Aby temu zapobiec, należy poluzować śrubę spustową gaźnika, aby benzyna mogła wyciec. Należy również otworzyć zawór paliwa tak, żeby benzyna mogła wyciec ze zbiornika.

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Części zużywające się*: Świece zapłonowe

* nie zawsze wchodzą w zakres dostawy!

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego. Nieprawidłowe obchodzenie się z zużytnym sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytnym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

Baterii i akumulatorów nie wolno wyrzucać wraz z odpadami domowymi!

Jako konsumenci są Państwo ustawowo zobowiązani do przekazywania wszystkich baterii i akumulatorów, niezależnie od tego, czy zawierają one substancje szkodliwe* czy nie, do punktu zbiórki w Państwa gminie/dzielnicy lub do placówki handlowej, aby umożliwiać ich bezpieczną dla środowiska utylizację.

*oznaczone symbolami: Cd = kadm, Hg = rtęć, Pb = ołów

ROZWIĄZYWANIE PROBLEMÓW

Usterka PrzyczynaRozwiązanie
Silnik nie odpala	Brak paliwa w zbiorniku. Zatankuj paliwo.
	Zamknięty zawór paliwa. Otwórz zawór paliwa.
	Brudny filtr powietrza. Wyczyść filtr powietrza.
	Włącznik silnika znajduje się w pozycji OFF.	Przekręć włącznik silnika do pozycji ON.
	Uszkodzony rozrusznik. Napraw rozrusznik.
	Brak oleju silnikowego. Wlej olej silnikowy.
	Zabrudzone świece zapłonowe. Wyczyść świece zapłonowe.
	Niski poziom oleju (lampka ostrze-gawcza świeci).	Uzupełnij olej silnikowy.
	Włącznik silnika ustawiony niepra-widłowo.	Ustaw w odpowiedniej pozycji.
Silnik chodzi głośno/nieregularnie	Brudna świeca zapłonowa.	Wyczyść/wymień świecę zapłono-wą
	Brudny filtr powietrza. Wyczyść/wymień filtr powietrza.
	Zanieczyszczone/stare paliwo. Spuść i wymień paliwo
	Dźwignia ssania ustawiona na CHOKE.	Ustaw dźwignię ssania na RUN.
	Niewłaściwe paliwo - olej napędowy zamiast benzyny.	Spuść paliwo i wlej właściwe pali-wo.
Brak sygnału	Błąd generatora prądu przemien-nego.	Aby uzyskać świadczenia gwaran-cyjne, należy poinformować o tym przedstawiciela.
Silnik nie daje się wyłączyć	Uszkodzony przewód wyłączający zapłon.	Zamknij zawór paliwa i poczekaj, aż silnik się wyłączy; zadzwoń do działu obsługi klienta.

Naprawy

Należy używać tylko akcesoriów i części zamiennych zalecanych przez producenta. Jeśli urządzenie, pomimo kontroli jakości i jego konserwacji, ulegnie awarii, wyłącznie autoryzowany elektryk jest uprawniony do przeprowadzenia naprawy.

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że

maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garantie RO
