INSTRUKCJA OBSŁUGI TCL 6 FESTOOL

pl Oryginalna instrukcja eksploatacji - Ładowarka 59

SCA 16

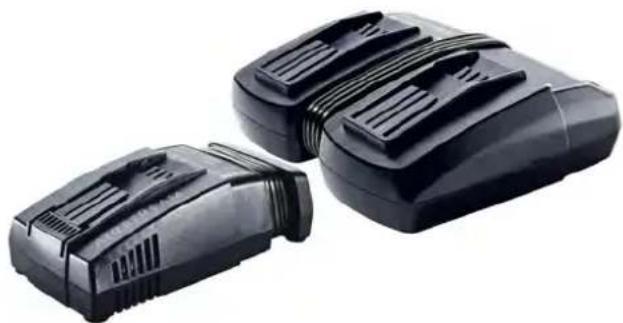

TCL 6

TCL 6 DUO

pl Deklaracja zgodności UE. Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia wszystkie obowiązujące wymogi następujących dyrektyw UE, norm lub dokumentów normatywnych.

2014/35/EU, 2014/30/EU, 2011/65/EU

EN 60335-1:2012 + A11:2014 + A13:2017 + A1:2019

+ A2:2019 + A14:2019,

EN 60335-2-29:2004 + A11:2018,

EN 55014-1:2017 + A11:2020, EN 55014-2:2015,

EN IEC 61000-3-2:2019,

EN IEC 61000-3-3:2013 + A1:2019, EN 62233:2008,

EN IEC 63000:2018

1 Uwagi dotyczące bezpieczeństwa....59
2 Dane techniczne 60
3 Symbole....60
4 Użycie zgodne z przeznaczeniem.... 61
5 Elementy urządzenia....61

6 Rozruch 61
7 Tryb pracy....61
8 Konserwacja i utrzymanie w należytym sta- nie....62
9 Środowisko....62

1 Uwagi dotyczące bezpieczeństwa

OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/lub powstania ciężkich obrażeń ciała.

Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.

– Urządzenie to może być używane przez dzieci od ośmiu lat i więcej, jak również przez osoby o ograniczonych zdolnościach fizycznych, senso- rycznych lub umystowych lub też o ograniczonym doświadczeniu i wie- dzy, jeśli są one pod nadzorem, zostały poinstruowane o sposobie bez- piecznego użytkowania urządzenia i rozumieją wynikające w związku z tym zagrożenia. Dzieci nie mogą bawić się tym urządzeniem. Dzieci nie mogą wykonywać czyszczenia i konserwacji bez nadzoru.
- Nie otwierać ładowarki!
- Chronić ładowarkę przed metalowymi elementami (np. opitkami metali) oraz cieczami!
- OSTRZEŻENIE! Ładowarki nie wolno używać do ładowania baterii, które nie nadają się do ponownego ładowania!
- W tej ładowarce nie należy używać akumulatorów pochodzących od innych wytwórców. Do zasilania elektronarzędzi akumulatorowych nie należy używać zasilaczy ani akumulatorów innych producentów. Nie używać ładowarek innych producentów do ładowania akumulatorów. Zastosowanie wyposażenia niedopuszczonego przez producenta może doprowadzić do porażenia prądem elektrycznym i/ lub poważnego wypadku.
– Gdy ładowarka znajduje się w Systainerze, nie wolno podłączać jej do gniazdka sieciowego!
- Chronić urządzenie przed wilgocią.
– Przewód przyłączeniowy należy chronić przed wysoką temperaturą, olejem i ostrymi krawędziami.
– W przypadku uszkodzenia przewodu przyłączeniowego tego urządzenia, musi on zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalifikacjach, aby uniknąć niebezpieczeństwa.

Polski

• Przed użyciem należy sprawdzić, czy urządzenie nie jest uszkodzone, w szczególności przewód przyłączeniowy, wtyczka sieciowa i obudowa, aby uniknąć niebezpieczeństwa. W razie uszkodzenia zlecić ich naprawę w autoryzowanym warsztacie serwisowym.
  – Nie zakrywać szczelin wentylacyjnych ładowarki. Ładowarka może się przegrzać i działać nieprawidłowo.
  – W przypadku uszkodzenia oraz nieprawidłowego użytkowania akumulatora mogą wydobywać się z niego opary. Opary mogą powodować podrażnienie dróg oddechowych. Należy zapewnić doptyw świeżego powietrza i skonsultować się z lekarzem.

2 Dane techniczne

Ładowarka SCA 16 TCL 6 TCL 6 DUO
Napięcie sieciowe (wejście)	220 - 240 V~ 220 - 240 V~ 220 - 240 V~
Częstotliwość sieciowa 50 - 60 Hz 50 - 60 Hz 50 - 60 Hz
Napięcie ładowania (wyjście)	10,8 - 18 V =	10,8 - 18 V Wyjście 1: 10,8 - 18 V =Wyjście 2: 10,8 - 18 V =
Prąd ładowania maks. 16 A maks. 6 A Wyjście 1: maks. 6 A			Wyjście 2: maks. 6 A
Czas ładowania dla akumulatorów BP i BPC wynosi ok.
4,2 Ah 76 min 76 min	76 min
3,0 Ah* / 3,1 Ah*	33 min 33 min	33 min
4,0 Ah*	32 min 32 min	32 min
5,0 Ah* / 5,2 Ah*	33 min 45 min	45 min
6,2 Ah*	32 min 53 min	53 min
Dopuszczalny zakres temperatur ładowania akumulatorów		-5 °C do +55 °C
Kontrola temperatury	za pomocą tyrystora o ujemnym współczynniku temperaturowym

3 Symbole

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wska- zówki dotyczące bezpieczeństwa!

Przeczytać instrukcję obsługi i wska- zówki dotyczące bezpieczeństwa!

Tylko do użytku wewnętrznego.

Bezpiecznik z oznaczeniem wartości prądu

Transformatory bezpieczeństwa

Klasa zabezpieczenia II

Nie wyrzucać razem z odpadami domowymi.

Nie wyrzucać razem z odpadami domowymi.

Instrukcja postępowania

4 Użycie zgodne z przeznaczeniem

Ładowarki przeznaczone

• tylko do użytku wewnętrznego.
  – do ładowania akumulatorów litowo-jono- wych BP, BPS i BPC firmy Festool o nastę- pujących napięciach znamionowych i po- jemnościach:

* akumulatory szybko ładujące

W przypadku eksploatacji niezgodnej z przeznaczeniem, odpowiedzialność ponosi użytkownik.

5 Elementy urządzenia

[1-1] Komora ładowarki
[1-2] Akumulator
[1-3] Wskaźnik pozostającego czasu tado- wania (SCA 16)
[1-4] Wskaźnik statusu ładowania
[1-5] Nawijanie przewodu przyłączeniowego
[1-6] Otwory wentylacyjne (tylko SCA 16)
[2] Mocowanie ładowarki do ściany

Podane rysunki znajdują się w załączniku instrukcji obsługi.

6 Rozruch

OSTRZEŻENIE

Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku

▶ Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tabliczce identyfikacyjnej.
▶ W Ameryce Północnej wolno stosować wyłącznie urządzenia Festool o parametrach napięcia 120 V/ 60 Hz.

6.1 Rozpoczynanie ładowania

OSTRZEŻENIE! Przed uruchomieniem należy całkowicie rozwinąć przewód przyłączeniowy z wgłębienia [1-5].

▶ Podłączyć wtyczkę ładowarki do gniazdka.
▶ Wsunąć akumulator [1-2] do komory ładowarki [1-1].

6.2 Przytwierdzanie do ściany

Patrz ilustracja [2].

7 Tryb pracy

7.1 Znaczenie diod LED

Po uruchomieniu ładowarki dioda wskaźnika statusu ładowania zmienia kolor [1-4] na żółty.

Autokontrola SCA 16

Zanim dioda wskaźnika statusu ładowania zmieni kolor na żółty, wszystkie diody [1-3] i [1-4] oraz wentylator [1-6] włączają się na ok. 1 sekundę.

Stany pracy ładowarki:

żółta dioda - state światło

tadowarka jest gotowa do pracy.

zielona dioda - miganie

trwa ładowanie akumulatora.

zielona dioda - state światło - READY (gotowe)

Akumulator jest naładowany w > 80% i gotowy do użycia. Jednocześnie akumulator jest dalej ładowany do osiągnięcia 100%.

czerwona dioda - miganie

ogólne wskazanie zaktócenia, np.: brak petnego styku, zwarcie, uszkodzenie akumulatora itd.

czerwona dioda - state światło

— Temperatura akumulatora wykracza po- za dopuszczalną wartość graniczną. Po osiąg- nięciu dopuszczalnej temperatury ładowarka automatycznie przełącza się na ładowanie.

Pozostający czas ładowania (tylko SCA 16)

Wskazanie przewidywanego pozostałego czasu ładowania:

▶ Wsunąć akumulator.

Wskaźnik statusu ładowania [1-4] zacznie mi- gać.

Przewidywany pozostały czas ładowania sygnalizowany jest przez miganie odpowiedniej dio- dy [1-3].

7.2 Wskazówki dotyczące użytkowania

Przy ciągłym ładowaniu lub wielokrotnie powtarzających się bez przerwy cyklach ładowania ładowarka może się nagrzewać. Jest to jednak niegroźne i nie oznacza usterki technicznej.

Podczas przechowywania w ładowarce, akumulatory zawsze pozostają w pełni naładowane.

Akumulatory ładować wyłącznie w otoczeniu zapewniającym dobrą wentylację.

AIRSTREAM (tylko SCA 16)

Ładowarka SCA 16 jest wyposażona w wentylator i aktywnie wspiera chłodzenie akumulatorów BP 18...AS/I.

8 Konserwacja i utrzymanie w należytym stanie

Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis

Stosować wyłącznie oryginalne części zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis

8.1 Przestrzegać następujących wskazówek:

– Aby zapobiec uszkodzeniom, czyścić ładowarkę miękką, suchą ściereczką. Nie stosować rozpuszczalników.
– Utrzymywać styki ładowarki w czystości.
– Nie zakrywać szczelin wentylacyjnych [1-6] ładowarki SCA 16.

9 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi! Urządzenia, wyposażenie i opakowania przekazywać do recyklingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i

elektronicznych i jej transpozycją do prawa krajowego, zużyte elektronarzędzia podlegają segregacji i recyklingowi w sposób przyjazny środowisku.

Informacje o punktach zbiórki odpadów dla prawidłowej utylizacji można znaleźć na stronie www.festool.pl/recycling.

Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach
