INSTRUKCJA OBSŁUGI GMD1208 GRANDSTREAM

1x Skrócona instrukcja obsługi 1x Oświadczenie GPL 1x Kabel USB 1 x Mikrofon Bezprze- wodowy GMD1208 ŚRODKI OSTROŻNOŚCI:

• Nie należy podejmować prób otwierania, demontażu ani modykacji urządzenia

• Nie należy narażać urządzenia na działanie temperatur spoza zakresu od 0 °C do 40 °C (od 32 °F do 104 °F) w trak-cie pracy i od -10 °C do 60 °C (od 14 °F do 140 °F) w trakcie przechowywania.

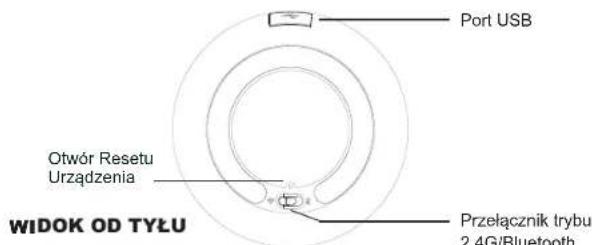

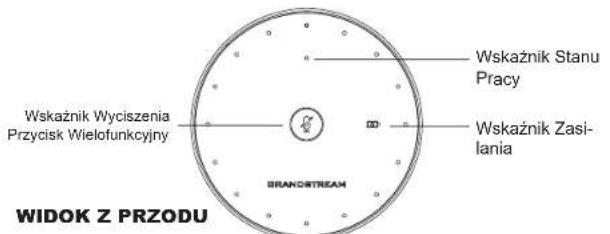

• Nie należy wystawiać urządzenia GMD1208 na działanie wilgotności wykraczającej poza zakres 10–90% RH (bez kon-densacji). OMÓWIENIE: 5V/1A 1x Zasilacz 5V GMD1208 OPIS: Wskaźnik Stanu Pracy Wskaźnik Zasi- lania Wskaźnik Wyciszenia Przycisk Wielofunkcyjny Port USB Przełącznik trybu 2.4G/Bluetooth ŁADOWANIE GMD1208: Podłącz GMD1208 za pomocą kabla USB do zasilacza znajdującego się w opakowaniu, jak pokazano na poniższym rysunku: 5V/1A Uwaga: Wskaźnik zasilania będzie migać wolno na zielono podczas ładowania i świecić ciągle na zielono po pełnym naładowaniu..

Otwór Resetu Urządzenia~ 43 ~ ~ 44 ~

1. Przejdź do strony “Ustawienia a Podstawowe a Mikrofon bezprze-

wodowy” w lokalnym interfejsie użytkownika GVC3220, GVC3220 automa- tycznie wyszuka urządzenie GMD1208.

2. Przełącz GMD1208 w tryb 2.4G przełącznikiem zmiany trybu.

3. Naciśnij i przytrzymaj przycisk wielofunkcyjny na GMD1208 przez 1 sekundy,

aby uruchomić urządzenie, po czym automatycznie wyszuka ono GVC3220.

4. Zbliż GMD1208 do głośnika GVC3220, urządenia automatycznie zakończą

parowanie i łączenie. Bezprzewodowe połączenie z GVC3220 Uwaga: GVC3220 nie jest dostarczany w pakiecie z GMD1208. Aby uzyskać do- datkowe informacje, odwiedź stronę internetową produktu GVC3220 pod adre- sem http://www.grandstream.com/support PAROWANIE GMD1208 Z GVC3220: Gdy urządzenie jest włączone:

1. Podłącz GMD1208 do komputera za pomocą

2. Dwukrotnie dotknij przycisku wielofunkcyjnego.

3. Wskaźnik wyciszenia zaświeci na zielono

sygnalizując udane połączenie.

4. Komputer będzie domyślnie używał GMD1208

jako mikrofonu, może być jednak konieczne wybranie GMD1208 jako domyślnego urządzenia wejściowego w ustawieniach komputera. GMD1208 JAKO MIKROFON PC:

1) Za pomocą kabla USB:

Sposób aktywowania funkcji Stan wskażników Funkcja Dotknij przycisk wielofunkcyjny i przy- trzymaj przez 1 sekundy, gdy urządzenie jest wyłączone Wskaźnik wyciszenia: Szybko miga na zielono Włączanie Dotknij przycisk wielofunkcyjny i przytrzymaj go przez 5 sekund, gdy urządzenie jest włączone Wskaźnik wycisze- nia i wskaźnik stanu pracy migają na czerwono przez 3 sekundy przed wyłączeniem Wyłączanie Dotknij i przytrzymaj przycisk wielofunkcyj- ny przez 3 sekundy, gdy urządzenie działa w trybie 2.4G Wskaźnik stanu pracy: Wolno miga na zielono Rozpoczęcie parowania w trybie 2.4G Dotknij i przytrzymaj przycisk wielofunkcyj- ny przez 5 sekund, gdy urządzenie GMD jest podłączone do komputera Wszystkie wskaźniki zaczynają szybko migać na zielono Przełączenie w tryb aktualizacji przez USB Dwukrotnie dotknij przycisk wielofunkcyj- ny, gdy urządzenie GMD jest podłączone do komputera Wskaźnik wyciszenia: Cięgłe zielone światło Przełączenie w tryb UAC Urządzanie GMD podłączone do kom- putera za pomocą kabla USB Wskaźnik zasilania: Wolno miga na zielono Ładowanie Raz dotknij przycisk wielofunkcyjny w trak- cie połączenia bez wyciszenia Wskaźnik wyciszenia: Ciągłe czerwone światło Wyciszenie Raz dotknij przycisk wielofunkcyjny podc- zas wyciszonego połączenia Wskaźnik wyciszenia: Sporadycznie miga na zielono Wyłącz wyciszenie Naciśnij i przytrzymaj przycisk reset przez 7 sekund Wskaźnik stanu pracy: Wolno miga na żółto Przywrócenie ustawień fabryc- znych SPOSÓB AKTYWOWANIA FUNKCJI:

2) Za pomocą Bluetooth:

1. Przełącz urządzenie w tryb BT. GMD1208 au-

tomatycznie przejdzie do procedury parowania po uruchomieniu.

2. Migający wskaźnik stanu pracy oznacza, że

urządzenie GMD1208 nie zostało jeszcze sp- arowane.

3. Wyszukaj i sparuj GMD1208 od strony hosta.

4. Po sparowaniu wskaźnik stanu pracy będzie

świecił na niebiesko stałym światłem. WSKAŹNIKI LED STANU URZĄDZENIA: Wskaźnik stanu pracy (WKI) Wskaźnik wyciszenia (MI) Wskaźnik zasi- lania (PI) Status Wyłączony Wyłączony Wyłączony Wyłączony Wolno miga na niebiesko Wyłączony Wyłączony Parowanie/ Łączenie w trybie Bluetooth Ciągłe światło nie- bieskie Wyłączony Wyłączony Praca w trybie Bluetooth Ciągłe światło nie- bieskie Szybko miga na zielono Wyłączony Start w trybie Bluetooth Ciągłe światło nie- bieskie Wolno miga na zielono Wyłączony Połączenie przychodzące \ wychodzące w trybie BT~ 45 ~ Aby uzyskać szczegółową instrukcję, należy pobrać z: http://www.grandstream.com Ciągłe światło nie- bieskie Ciągłe światło czerwone Wyłączony Połączenie wyciszone w trybie Bluetooth Ciągłe światło nie- bieskie Sporadycznie miga na zielono Wyłączony Wyłączenie wyciszenia połączenia w trybie BT Ciągłe światło nie- bieskie Wyłączony Wolno miga na zielono Ładowanie w trybie Bluetooth Ciągłe światło nie- bieskie Wyłączony Ciągłe światło zielone W pełni naładowany w trybie Bluetooth Wolno miga na zielono Wyłączony Wyłączony Parowanie / łączenie w trybie 2.4G Ciągłe światło zielone Wyłączony Wyłączony Praca w trybie 2.4G Ciągłe światło zielone Szybko miga na zielono Wyłączony Bstart w trybie 2.4G mode Ciągłe światło zielone Wolno miga na zielono Wyłączony Połączenie wychodzące/ przychodzące w trybie 2.4G Ciągłe światło zielone Wolno miga na zielono Wyłączony Połączenie wyciszone w trybie 2.4G Ciągłe światło zielone Sporadycznie miga na zielono Wyłączony Połączenie wyciszone w trybie 2.4G Ciągłe światło zielone Wyłączony Ciągłe światło niebieskie Ładowanie w trybie 2.4G Ciągłe światło zielone Wyłączony Ciągłe światło zielone W pełni naładowany w trybie 2.4G Wyłączony Ciągłe światło zielone Wyłączony Praca w trybie UAC Wolno miga na żółto Wyłączony Wyłączony Przywrócenie ustawień fabrycznych Szybko miga na zielono Szybko miga na zielono Szybko miga na zielono Aktualizacja opro- gramowania system- owego Ciągłe światło czerwone Ciągłe światło czerwone Ciągłe światło czerwone Aktualizacja nie powiodła się Red slow ashing Wyłączony Wyłączony Parowanie ultradźwiękowe nie powiodło się Wyłączony Wyłączony Wolno miga na czerwono Mniej niż 30% baterii
