Typ produktu	Młot udarowy
Marka	McKenzie
Model	MKRH 800
Napięcie zasilania	230 V ~ 50 Hz
Moc pobierana	800 W
Prędkość obrotowa na biegu jałowym	0-1000 min⁻¹
Częstotliwość udarów na biegu jałowym	0-5180 min⁻¹
Maksymalna średnica wiercenia (beton/kamień)	26 mm
Maksymalna średnica uchwytu	26 mm
Typ uchwytu	SDS-Plus
Kategoria ochronności	II (podwójna izolacja)
Waga	3,3 kg
Poziom ciśnienia akustycznego (LpA)	92,4 dB(A)
Poziom mocy akustycznej (LWA)	103,4 dB(A)
Emisja drgań (wiercenie z udarem)	13,464 m/s² (K=1,5)
Emisja drgań (dłutowanie)	10,642 m/s² (K=1,5)
Tryby pracy	Wiercenie, wiercenie z udarem, dłutowanie (z blokadą lub bez)
Kierunek obrotów	Odwracalny (prawo/lewo)
Regulacja prędkości	Zmienna z preselekcją
Dodatkowy uchwyt	Tak, zdejmowany i obrotowy
Ogranicznik głębokości	Tak, regulowany
Zawartość opakowania	Młot udarowy, dodatkowy uchwyt, ogranicznik głębokości, instrukcja obsługi
Konserwacja	Regularne czyszczenie; wymiana szczotek przez profesjonalistę
Gwarancja	3 lata
Części zamienne	Dostępne przez 5 lat

Często zadawane pytania - MKRH 800 McKenzie

Jak zamontować wiertło SDS?

Oczyść i lekko nasmaruj koniec trzpienia wiertła. Odciągnij pierścień blokujący (2) uchwytu i przytrzymaj go. Włóż wiertło do oporu, lekko obracając, a następnie zwolnij pierścień. Sprawdź blokadę, pociągając za wiertło.

Jak wyregulować ogranicznik głębokości?

Poluzuj dodatkowy uchwyt, włóż ogranicznik głębokości (7) w odpowiednie nacięcie, wyrównaj go z wiertłem, a następnie cofnij go o żądaną głębokość wiercenia. Dokręć uchwyt. Wierć, aż ogranicznik dotknie materiału.

Jak przejść w tryb udarowy?

Naciśnij przycisk blokady (E) przełącznika funkcji (3) i jednocześnie obróć przełącznik w położenie B (wiercenie z udarem). Upewnij się, że przełącznik nie znajduje się w pozycji pośredniej.

Jak zmienić kierunek obrotów?

Użyj przełącznika obrotów prawo/lewo (9). Do obrotów w prawo (wiercenie) wciśnij go w prawo; do obrotów w lewo wciśnij go w lewo. Przełączaj tylko wtedy, gdy urządzenie jest zatrzymane.

Co robić w przypadku nadmiernych iskier?

Jeśli szczotki węglowe wytwarzają nadmierne iskry, zleć ich sprawdzenie wykwalifikowanemu elektrykowi. Tylko profesjonalista może wymienić szczotki.

Jak czyścić młot udarowy?

Odłącz urządzenie przed czyszczeniem. Utrzymuj otwory wentylacyjne i obudowę w czystości, przedmuchując sprężonym powietrzem pod niskim ciśnieniem lub przecierając wilgotną szmatką (woda z mydłem). Nie używaj agresywnych środków i unikaj dostania się wody do środka.

Jakie środki ochrony nosić?

Zawsze noś ochronniki słuchu, okulary ochronne i maskę przeciwpyłową. Stosuj także rękawice robocze i obuwie ochronne. Sprzęt ten zmniejsza ryzyko obrażeń.

Jaka jest moc tego urządzenia?

Młot udarowy McKenzie MKRH 800 ma moc pobieraną 800 W i napięcie 230 V ~ 50 Hz.

Jak używać trybu dłutowania?

Naciśnij przycisk blokady (E) przełącznika funkcji (3) i obróć go w położenie C (dłutowanie bez blokady) lub D (dłutowanie z blokadą). W położeniu D dłuto jest zablokowane w pozycji.

Jak przechowywać urządzenie?

Przechowuj urządzenie i jego akcesoria w ciemnym, suchym miejscu, chronionym przed mrozem i niedostępnym dla dzieci. Idealna temperatura przechowywania wynosi od 5 do 30 °C. Jeśli to możliwe, przechowuj w oryginalnym opakowaniu.

INSTRUKCJA OBSŁUGI MKRH 800 McKenzie

F Instructions d'origine Marteau perforateur
P Tradução do manual original Martelo perfurador
PL T łumaczenie instrukcji orginalnej Młot udarowy

7

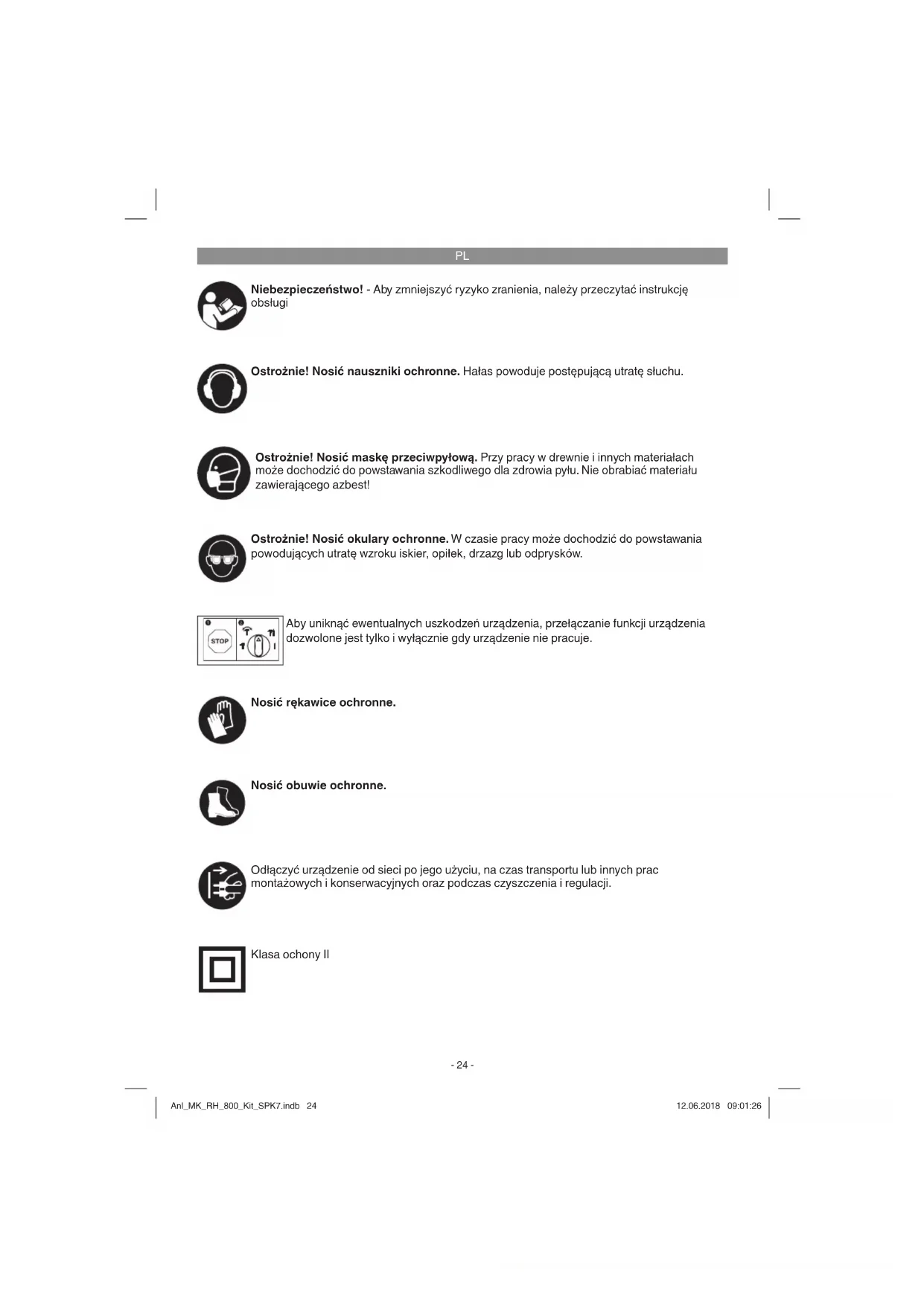

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi

Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu.

Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!

Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków.

Aby uniknąć ewentualnych uszkodzeń urządzenia, przełączanie funkcji urządzenia dozwolone jest tylko i wyłącznie gdy urządzenie nie pracuje.

Nosić rękawice ochronne.

Nosić obuwie ochronne.

Odłączyć urządzenie od sieci po jego użyciu, na czas transportu lub innych prac montażowych i konserwacyjnych oraz podczas czyszczenia i regulacji.

Klasa ochony II

PL

Niebezpieczeństwo!

Podczas użytkowania urządzenia należy przestrzegać zasad bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ zasadami bezpieczeństwa. Proszę zachować instrukcję i zasady bezpieczeństwa, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ zasady bezpieczeństwa. Nie odpowiada-my za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i zasad bezpieczeństwa.

1. Zasady bezpieczeństwa

⚠ Niebezpieczeństwo!

Przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i instrukcję. Nieprzestrze-ganie instrukcji i zasad bezpieczeństwa może doprowadzić do porażenia prądem, niebezpieczeństwa pożaru lub ciężkiego zranienia. Proszę zachować na przyszłość zasady dotyczące bezpieczeństwa i instrukcję.

Poniżej zastosowane pojęcie „elektronarzędzi“ odnosi się do zasilanych sieciowo elektronarzędzi (z kablem sieciowym) i zasilanych akumulatorowo elektronarzędzi (bez kabla sieciowego).

1. Bezpieczeństwo miejsca pracy

a) Miejsce pracy utrzymywać w czystości. Nieporządek i złe oświetlenie miejsca pracy mogą prowadzić do wypadków.

b) Nie należy pracować elektronarzędziem w zagrożonym ekspłozją otoczeniu, w pobliżu łatwopalnych substancji, gazów i pyłów. Elektronarzędzia wywołują iskry, które mogą zapalić kurz i opary.

c) W trakcie użytkowania elektronarzędzi, dzieci i inne osoby należy trzymać z dala od obszaru pracy. Odwrócenie uwagi od wykonywanej pracy może spowodować utratę kontroli nad urządzeniem.

2. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do kontaktu. Wtyczka nie może być w żaden sposób zmieniona. Nie stosować wtyczki adaptacyjnej razem z uziemionymi elektronarzędziami. Nie zmienione wtyczki i pasujące gniazdka zmniejszają ryzyko

porażenia prądem.
b) Unikać zetknięcia części ciała z uziemionymi powierzchniami, np. rurami, elementami grzejnymi, kuchenkami, lodówkami. Kiedy Państwa ciało jest uziemione istnieje większe ryzyko porażenia prądem.
c) Chronić urządzenie przed deszczem i wilgocią. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem.
d) Nie używać kabla niezgodnie z przeznaczeniem, w celu przeniesienia urządzenia lub wyjęcia wtyczki z gniazdka. Trzymać kabel z dala od gorąca, oleju, ostrych kantów albo ruchomych części urządzenia. Uszkodzony lub przerwany kabel podnosi ryzyko porażenia prądem.
e) Praca z elektronarzędziem na zewnątrz, wymaga zastosowania przedłużacza, który dopuszczony jest do pracy na zewnątrz. Zastosowanie przedłużacza przeznaczonego do pracy na zewnątrz, zmniejszy ryzyko porażenia prądem.
f) Jeżeli użycie elektronarzędzia w wilgotnym otoczeniu jest konieczne, należy użyć wyłącznika ochronnego prądowego. Użycie wyłącznika ochronnego prądowego zmniejsza ryzyko porażenia prądem.
a) Należy zachować ostrożność, uważać na to, co się robi i poruszać się z rozwagą przy pracy z urządzeniem. Nie używać urządzenia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi podczas używania elektronarzędzia może prowadzić do poważnych zranień.
b) Podczas pracy z elektronarzędziami należy zawsze nosić okulary ochronne oraz wyposażenie ochronne. Należy nosić odzież i wyposażenie ochronne, takie jak maskę ochronną, obuwie antypoślizgowe, kask lub nauszniki w zależności od rodzaju i zastosowania elektronarzędzia, zmniejsza to ryzyko zranienia.
c) Unikać przypadkowego uruchomienia. Przed podłączeniem urządzenia do sieci i/ lub akumulatora, jego podniesieniu lub przeniesieniem upewnić się, że urządzenie jest wyłączone. Jeśli podczas przenoszenia mają Państwo palce na włączniku lub urządzenie jest włączone do prądu, może dojść do wypadku.
d) Przed uruchomieniem urządzenia usunąć urządzenia nastawcze lub klucze do

3. Bezpieczeństwo osób

PL

śrub. Narzędzie lub klucz, który znajdzie się w obracających się częściach, może doprowadzić do zranienia.

e) Unikać nienaturalnych pozycji. Dbać o pewną postawę i utrzymywać równowagę podczas pracy. Dzięki temu mogą Państwo lepiej kontrolować urządzenie w nieoczekiwanych sytuacjach.
f) Nosić odpowiednie ubranie. Nie nosić luźnej odzieży lub biżuterii. Utrzymywać włosy, ubranie i rękawice z dala od ruchomych części urządzenia. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte w poruszające się części.
g) Kiedy zamontowane są elementy pochłaniające i zbierające kurz, upewnijcie się Państwo że są one podłączone i właściwie użytkowane. Użycie przyłącza do odsysania pyłu zmniejsza niebezpieczeństwo wywołane przez kurz.
4. Użytkowanie i przechowywanie elektronarzędzia
a) Nie przeciązać urządzenia. Do pracy używać odpowiednich do tego celu elektronarzędzi. Z pasującym elektronarzędziem pracuje się lepiej i bezpieczniej przy podanej wydajności.
b) Nie używać urządzenia, który ma uszkodzony włącznik. Urządzenie, którego nie można włączyć ani wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Przed ustawieniem urządzenia, wymianą części osprzętu lub odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazdka i/ lub wyciągnąć akumulator. Odpowiednie środki ostrożności zapobiegają nieoczekiwanemu włączeniu urządzenia.
d) Nieużywane urządzenia przechowywać poza zasięgiem dzieci. Osoby, które nie poznały urządzenia lub nie przeczytały tej instrukcji nie powinny używać urządzenia. Elektronarzędzia są niebezpieczne, jeśli są używane przez niedoświadczone osoby.
e) Starannie dbać o elektronarzędzia. Należy kontrolować, czy ruchome części funkcjonują bez zarzutu, nie zakleszczają się, czy nie są złamane lub uszkodzone, tak aby nie wpływało to na funkcjonowanie urządzenia. Przed użyciem narzędzia należy naprawić uszkodzone części. Wiele wypadków spowodowanych jest niewłaściwą konserwacją urządzenia.
f) Urządzenie tnące przechowywać na- ostrzone i czyste. Właściwie pielęgnowane

urządzenia tnące z naostrzonym ostrzem rzadziej się zakleszczają i są łatwiejsze do prowadzenia.

g) Używać elektronarzędzia oraz jego osprzętu itp. zgodnie ze wskazówkami. Zwracać przy tym uwagę na warunki pracy i wykonywane czynności. Wykorzystanie elektronarzędzi do celów innych niż jest to przewidziane może prowadzić do niebezpiecznych sytuacji.

5. Serwis

a) Naprawy urządzenia dokonywać jedynie w autoryzowanym serwisie i tylko przy użyciu oryginalnych części. Dzięki temu zagwarantowane jest, że bezpieczeństwo urządzenia nie uległo zmianie.

Wskazówki bezpieczeństwa dla młota

a) Nosić nauszniki ochronne. Oddziaływanie hałasu może spowodować utratę słuchu.
b) Używać dołączonych w dostawie z urządzeniem uchwytów dodatkowych. Utrata kontroli może prowadzić do zranień.
c) Kiedy wykonywane są prace, przy których narzędzie mogłoby dotknąć ukrytych przewodów prądu lub kabla zasilającego, trzymać urządzenie wyłącznie za izolowane przyczepne powierzchnie. Kontakt z przewodami pod napięciem powoduje, że metalowe części urządzenia są też pod napięciem, co prowadzi do porażenia prądem.

Dodatkowe wskazówki dotyczące

bezpieczeństwa

• Sprawdzić napięcie na tabliczce znamionowej urządzenia (V).
• W razie używania bębna kablowego należy całkowicie rozwinąć przewód. Minimalny przekrój przewodu 1,5 mm².
• W razie użytkowania elektrycznego mjota udarowo-obrotowego na wolnym powietrzu do podłączenia należy użyć prawidłowego przedłużacza typu HO7RN-F 3G1,5 mm² z wtyczką i gniazdem bryzgoszczelnym.
• Dbać o pewną postawę ciała podczas wiercenia na drabinach lub rusztowaniach bez trzymania rękami.
• W ścianach, w których przewody elektryczne, gazowe i instalacji wodnej są ułożone w niewidoczny sposób, należy najpierw zlokalizować ich położenie przy pomocy wykrywacza przewodów. Unikać kontaktu z częściami i przewodami przewodzącymi prąd.

PL

• Nosić słuchawki ochronne w celu ochrony uszu: postępująca utrata słuchu!
• Podczas prac wytwarzających pył należy nosić okulary ochronne i maskę przeciwpytową.
• Nie użytkować urządzenia w obrębie wydzielania się oparów lub palnych cieczy.
• Wyciągnąć wtyczkę przewodu zasilającego z gniazdka przed wszystkimi czynnościami związanymi z przeróbką lub czyszczeniem elektronarzędzia.
• Chronić przewód zasilający przed uszkodzeniami. Oleje i kwasy mogą uszkodzić przewód.
• Nie przeciązać urządzenia.
• Ważne! Należy przestrzegać wszystkich, obowiązujących w danym kraju przepisów BHP w sprawie instalacji, eksploatacji i konserwacji.
• Przecinak i wiertło mogą zostać przypadkowo wyrzucone z elektronarzędzia i spowodować ciężkie zranienia:
• Przed rozpoczęciem pracy należy sprawdzić, czy przecinak lub wiertło są zablokowane w uchwycie narzędzia.
• Sprawdzać regularnie uchwyt narzędzia pod względem zużycia lub uszkodzeń.
• Młot z włączonym udarem wolno uruchomić tylko wtedy, gdy dociśnięty jest do powierzchni przedmiotu (ściana, sufit itd.).
• Po zakończeniu pracy młot udarowo-obrotowy odłączyć od zasilania sieciowego i wyjąć przecinak lub wiertło.
• Przed wymianą przecinaka lub wiertła zawsze należy odłączyć młot udarowo-obrotowy od zasilania sieciowego.
• Chronić oczy oraz współpracowników przed cząstkami pyłu i odpryskującymi ciałami obcymi. Nosić kask ochronny! Ustawić ścianki działowe!
• Rękawice robocze chronią przed zmiażdżeniem palców i otarciami skóry.
• Wibracje mogą być szkodliwe dla układu ręka-ramię: ograniczyć do możliwego minimum czas oddziaływania wibracji.
• Przewód zasilający prowadzić zawsze z tyłu za elektronarzędziem.
• Elektronarzędzie przechowywać w miejscu niedostępnym dla dzieci.
• Podczas pracy trzymać elektronarzędzie zawsze oburącz i dbać o pewną postawę ciała.
• Przed uruchomieniem należy dopilnować, aby wyłącznik na urządzeniu ustawiony był w pozycji zgodnej z wykonywaną

obróbką, w przeciwnym razie zachodzi niebezpieczeństwo zranienia przy rozruchu urządzenia.

Starannie przechowywać wskazówki dotyczące bezpieczeństwa.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

1. Ostona przeciwpytowa
2. Tulejka blokująca
3. Przełącznik wiercenie/ wiercenie udarowe / długowanie
4. Włącznik/ Wyłącznik
5. Uchwyt
6. Uchwyt dodatkowy
7. Ogranicznik głębokości
8. Przycisk blokujący
9. Przełącznik obrotów prawo/ lewo
10. Regulacja liczby obrotów

2.2 Zakres dostawy

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zakupu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

• Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.
• Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).
• Sprawdzić, czy dostawa jest kompletna.
• Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w transporcie.
• W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji.

Niebezpieczeństwo!

Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z tworzywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

PL

• Wiertarka udarowa
Uchwytdodatkowy
• Ogranicznikgłębokości wiercenia
- Instrukcja

3. Użycie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do wiercenia udarowego w betonie, kamieniu i ceglach oraz do długowania przy zastosowaniu odpowiednich wiertel i dług.

Urządzenie używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/właściciel, a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

4. Dane techniczne

Napięcie znamionowe: 230 V\~50 Hz Pobór mocy: 800 W

Liczba obrotów biegu jałowego: .....0-1000 min ^1

Liczba udarów: 0-5180 min ^1 Maksymalna średnica wiercenia w

betonie/ kamieniu: 26 mm

Rodzaj uchwyt: ....SDS-Plus

Klasa ochrony: ...... II/☐

Waga: 3,3 kg

Niebezpieczeństwo!

Hałas i wibracje

Hałas i wibracje zostały zmierzone zgodnie z normą EN 60745.

Poziom ciśnienia akustycznego L_pA .....92,4 dB(A) Odchylenie K_pA .....3 dB

Poziom mocy akustycznej L_MA .....103,4dB(A)

Odchylenie K _WA 3 dB

Młot udarowy nie jest przeznaczony do użytku na wolnym powietrzu, zgodnie z artykułem 3 dyrektywy 2000/14/EC_2005/88/EC.

Nosić nauszniki ochronne.

Oddziaływanie hałasu może spowodować utratę słuchu.

Wartości całkowite drgań (suma wektorowa 3 kierunków) mierzone są zgodnie z normą 60745.

Wiercenie udarowe w betonie

Wartość emisji drgań a_h,HD=13,464 m/s^2 Odchylenie K = 1,5 m/s ^2

Dłutowanie

Wartość emisji drgań a _h,Cheq = 10,642 m/s ^2 Odchylenie K = 1,5 m/s ^2

Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia, w wyjątkowych przypadkach może wykraczać ponad podaną wartość.

Podana wartość emisji drgań może zostać zastosowana analogicznie do innego elektronarzędzia.

Podana wartość emisji drgań może być używana do wstępnego oszacowania negatywnego oddziaływania.

Ograniczać powstawanie hałasu i wibracji do minimum!

• Używać wyłącznie urządzeń bez uszkodzeń.
• Regularnie czyścić urządzenie.
- Dopasować własny sposób pracy do urządzenia.
• Nie przeciązać urządzenia.
• W razie potrzeby kontrolować urządzenie.
- Nie włączać urządzenia, jeśli nie będzie używane.
• Nosić rękawice ochronne.

Ostrożnie!

Pozostałe zagrożenia

Także w przypadku, gdy to elektronarzędzie będzie obsługiwane zgodnie z instrukcją, zawsze zachodzi ryzyko powstawania zagrożenia. W zależności od budowy i sposobu wykonania tego elektronarzędzia mogą pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowania odpowiedniej maski przeciwpyłowej.

PL

1. Uszkodzenia słuchu, w przypadku nie stosowania odpowiednich nauszników ochronnych.
2. Negatywny wpływ na zdrowie, w wyniku drgań ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów.

5. Przed uruchomieniem

Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z danymi zasilania.

Ostrzeżenie!

Przed rozpoczęciem ustawień na urządzeniu zawsze wyciągać wtyczkę z gniazdka.

Za pomocą urządzenia do odszukiwania przewodów zbadać czy w miejscu pracy nie ma ukrytych przewodów elektrycznych, gazowych lub instalacji wodnej.

5.1 Uchwyt dodatkowy (rys. 2- poz. 6)

Ze względów bezpieczeństwa używać młota udarowego tylko z uchwytem dodatkowym.

Uchwyt dodatkowy (6) zapewnia dodatkowe trzymanie urządzenia podczas pracy. Ze względów bezpieczeństwa urządzenie nie może być używane bez uchwytu dodatkowego (6). Uchwyt dodatkowy (6) zamocowany jest na młocie za pomocą zacisku. Obracanie uchwytu w kierunku przeciwnym do ruchu wskazówek zegara (od uchwytu) powoduje odręcenie zacisku. Obracanie uchwytu zgodnie z kierunkiem wskazówek zegara powoduje dokręcenie zacisku. Najpierw odkręcić zacisk uchwytu dodatkowego. Następnie można skierować uchwyt dodatkowy (6) na odpowiednią pozycję. Teraz dokręcić uchwyt w odwrotnym kierunku, aż uchwyt dodatkowy będzie solidnie osadzony.

5.2 Ogranicznik głębokości (Rys. 3 – poz. 7)

Ogranicznik głębokości (7) utrzymywany jest w odpowiedniej pozycji za pomocą zacisku przez dodatkowy uchwyt (6). Przekręcając rączkę zacisk jest zamykany lub zwalniany.

• Zwolnić zacisk i umieścić ogranicznik głębokości (7) w przewidziany do tego celu otwór w dodatkowym uchwycie.
• Ustawić ogranicznik głębokości (7) tak, aby jego końcówka znajdowała się równo z końcówką wiertła.
• Następnie przesunąć do tyłu ogranicznik głębokości o odcinek odpowiadający żądanej

głębokości wiercenia.
- Przekręcić z powrotem rączkę dodatkowego uchwytu (6) aż uchwyt się zablokuje.
- Następnie wiercić aż ogranicznik głębokości (7) dotknie obrabianego przedmiotu.

5.3 Wkładanie narzędzia (rys. 4)

• Przed włożeniem wyczyścić narzędzie i lekko nasmarować chwyt narzędzia smarem.
• Pociągnąć do tyłu tulejkę blokującą (2) i zatrzymać.
• Wolne od kurzu narzędzie obracając wsunąć w uchwyt, aż do oporu. Narzędzie zablokuje się samo.
• Poprzez pociągnięcie narzędzia sprawdzić, czy jest zablokowane.

5.4 Wyjmowanie narzędzia (rys. 5)

Pociągnąć do tyłu tulejkę blokującą (2), zatrzymać i wyjąć narzędzie.

6. Obstuga

Niebezpieczeństwo!

W celu uniknięcia zagrożenia, należy trzymać urządzenie obiema rękami za uchwyty (5/6). W innym przypadku przy przewierceniu przewodów może powstać zagrożenie porażenia prądem!

6.1 Włącznik/ wyłącznik (rys. 6/ poz. 4)

• Najpierw włożyć odpowiednie wiertło do urządzenia (patrz. 5.3).
• Dopiero wtedy włożyć wtyczkę do odpowiedniego gniazdka.
• Ustawić wiertarkę udarową bezpośrednio na wierconym miejscu.

Włączanie:

Wcisnąć włącznik/ wyłącznik (Rys. 4)

Tryb pracy ciągłej:

Włącznik/ wyłącznik (4) zabezpieczyć przyciskiem blokującym (8). Uwaga! Zablokowanie możliwe jest tylko przy obrotach w prawo.

Wyłączanie:

Wcisnąć na chwilę włącznik/ wyłącznik (4).

6.2 Ustawianie liczby obrotów (rys. 6/ poz.4)

• Liczbą obrotów można sterować bezstopniowo podczas pracy.
• Poprzez mocniejsze lub słabsze przyciśnięcie włącznika/ wyłącznika (4) wybiera się liczbę

PL

obrotów.

• Wybór właściwej liczby obrotów. Najczęściej odpowiednia liczba obrotów zależna jest od obrabianego przedmiotu, od rodzaju pracy i użytych wiertet.
• Słabsze przyciśnięcie włącznika/ wyłącznika (4): niższe obroty
• Mocniejsze przyciśnięcie włącznika/ wyłącznika (4): wyższe obroty

Wskazówka: Wiercić otwory za pomocą niskiej liczby obrotów. Stopniowo zwiększać liczbę obrotów.

Zalety:

• Wiertło kontroluje się łatwiej przy nawiercaniu i nie zsuwa się.
• Unikniesię wtedy rozproszonych otworów (np. w przepadku kafli).

6.3 Ustawianie liczby obrotów (rys. 6/ poz.10)

• Regulator liczby obrotów (10) umożliwia zdefiniowanie maxymalnej liczby obrotów. Włącznik/ wyłącznik (4) może być dociśnięty tylko do podanej maxymalnej liczby obrotów.
• Ustawić liczbę obrotów na włączniku/ wyłączniku (4) za pomocą pierścienia nastawczego (10).
• Nie przeprowadzać ustawień podczas wiercenia.

6.4 Przełącznik obrotów lewo/prawo (rys. 6/poz. 9)

• Przełączać tylko wtedy, gdy urządzenie jest zatrzymane!
• Za pomocą przełącznika obrotów lewo/ prawo (9) ustawić kierunek obrotów wiertła:

Kierunek obrotów Pozycja przełącznika Obroty w prawo

(do przodu i wiercenie) Wciśnięty w prawo

Obroty w lewo (obrót powrotny) Wciśnięty w lewo

6.5 Przełącznik wiercenie/ wiercenie udarowe / długowanie (rys. 7)

• Abywiercić wcisnąć przycisk (E) na przełączniku obrotowym (3) i jednocześnie obrócić przełącznik obrotowy (3) do ustawienia A.
• Aby wiercić z udarem wcisnąć przycisk (3) i jednocześnie obrócić przełącznik obrotowy (3) do ustawienia B.
• Aby długować wcisnąć przycisk (E) na przełączniku obrotowym i jednocześnie

obrócić przełącznik obrotowy (3) do ustawienia C. Wustawieniu C dłuto nie jest zablokowane.

- Aby długować wcisnąć przycisk (E) na przełączniku obrotowym (3) i jednocześnie obrócić przełącznik obrotowy (3) do ustawienia D. W ustawieniu D długo jest zablokowane.

Wskazówka!

Do wiercenia udarowego potrzebna jest niewielka siła nacisku. Zbyt duża siła nacisku obciąża nie-potrzebnie silnik. Regularnie sprawdzać wiertło. Tępe wiertła naostrzyć lub wymienić.

7. Wymiana przewodu zasilającego

Niebezpieczeństwo!

W razie uszkodzenia przewodu zasilającego, przewód musi być wymieniony przez autoryzowany serwis lub osobę posiadającą podobne kwalifikacje, aby uniknąć niebezpieczeństwa.

8. Czyszczenie, konserwacja i zamawianie części zamiennych

Niebezpieczeństwo!

Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka.

8.1 Czyszczenie

• Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Zalecasię czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem.

PL

8.2 Szczotki węglowe

W razie nadmiernego iskrzenia proszę sprawdzić stan szczotek węglowych przez elektryka.

Niebezpieczeństwo! Wymiany szczotek węglowych dokonywać może jedynie elektryk.

8.3 Konserwacja

We wnętrzu urządzenia nie ma części wymagających konserwacji.

8.4 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

• Typurządzenia
  • Numerartykułu urządzenia
  • Numer identyfikacyjny urządzenia
• Numerczęści zamiennej

9. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie transportu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

10. Przechowywanie

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30°C. Przechowywać urządzenie w oryginalnym opakowaniu.

PL

Tylko dla krajów Unii Europejskiej

Nie wyrzucać elektronarzędzi do śmieci!

Według europejskiej dyrektywy 2012/19/UE o zużytych o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych.

Selektywna zbiórka odpadów m.in. z gospodarstw domowych przyczynia się do zmniejszenia ilości odpadów przekazanych na składowiska lub do spalarni oraz ograniczenia ich potencjalnego negatywnego wpływu na zdrowie ludzi i środowisko.

Zawarte w nich substancje mogą być niebezpieczne dla środowiska oraz dla zdrowia ludzi i zwierząt.

Alternatywa recyklingu wobec obowiązku zwrotu urządzenia:

Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współdziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpadach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych.

WARUNKI GWARANCJI I SERWISU POSPRZEDAŻOWEGO

Zakres ochrony gwarancyjnej

Gwarancja Mc Kenzie Pro / Bestgreen / 1 FOR ALL obejmuje wady produkcyjne i materiałowe urządzenia.

Gwarancją nie są objęte uszkodzenia wynikające z eksploatacji, konserwacji i napraw, podczas których nie przestrzegano ściśle instrukcji firmy Mc Kenzie Pro / Bestgreen / 1 FOR ALL, oraz wykonane samowolnie zmiany w konstrukcji urządzenia, a także uszkodzenia opakowania.

Tak zwane „części zużywające się” nie są objęte ochroną gwarancyjną.

Gwarancją nie są objęte następujące części: części zużywające się takie jak tarcze, lamele, druty, łańcuchy, prowadnice, połączenia śrubowe, wiertła, cięgna, końcówki frezarskie, narzędzia pilarskie, szpule.

Urządzenia muszą być eksploatowane w normalnych warunkach i nie być stosowane do celów zawodowych lub gospodarczych. Szlifi erki, które zostały użyte do szlifowania gipsu, nie są objęte ochroną gwarancyjną.

Zwracane urządzenia muszą być kompletne (np. z bateriami, akcesoriami itd.).

Czas trwania gwarancji

Gwarancja Mc Kenzie Pro / Bestgreen / 1 FOR ALL udzielana jest na okres trzech lat od daty zakupu urządzenia. Data zakupu urządzenia musi zostać udowodniona przez przedłożenie paragonu kasowego lub faktury wystawionej przez punkt sprzedaży.

Zasady korzystania z serwisu posprzedażowego dla urządzeń serii Mc Kenzie Pro / Bestgreen / 1 FOR ALL

Produkt z ważną gwarancją

Jeżeli konsument wykrył usterkę lub wadę w przenośnym elektronarzędziu serii Mc Kenzie Pro / Bestgreen / 1 FOR ALL i od daty zakupu tego narzędzia nie upłynęły trzy lata, wówczas konsument ma prawo skorzystać z prawa gwarancji.

Urządzenie wraz z dowodem zakupu należy zwrócić w punkcie zakupu.

Tak zwane bezwzględnie konieczne części, które nie wymagają interwencji technicznych, dostępne są przez okres pięciu lat.

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

EH 06/2018 (01)
