INSTRUKCJA OBSŁUGI CD156 Monacor

Niniejsza instrukcja przeznaczona jest dla użytkowników, którzy nie posiadają wiedzy i doświadczenia technicznego. Przed rozpoczęciem użytkowania proszę zapoznać się z instrukcją, a następnie zachować ją do wglądu.

Proszę otworzyć instrukcję na stronie 3. Pokazano tam rozkład elementów operacyjnych i złączy.

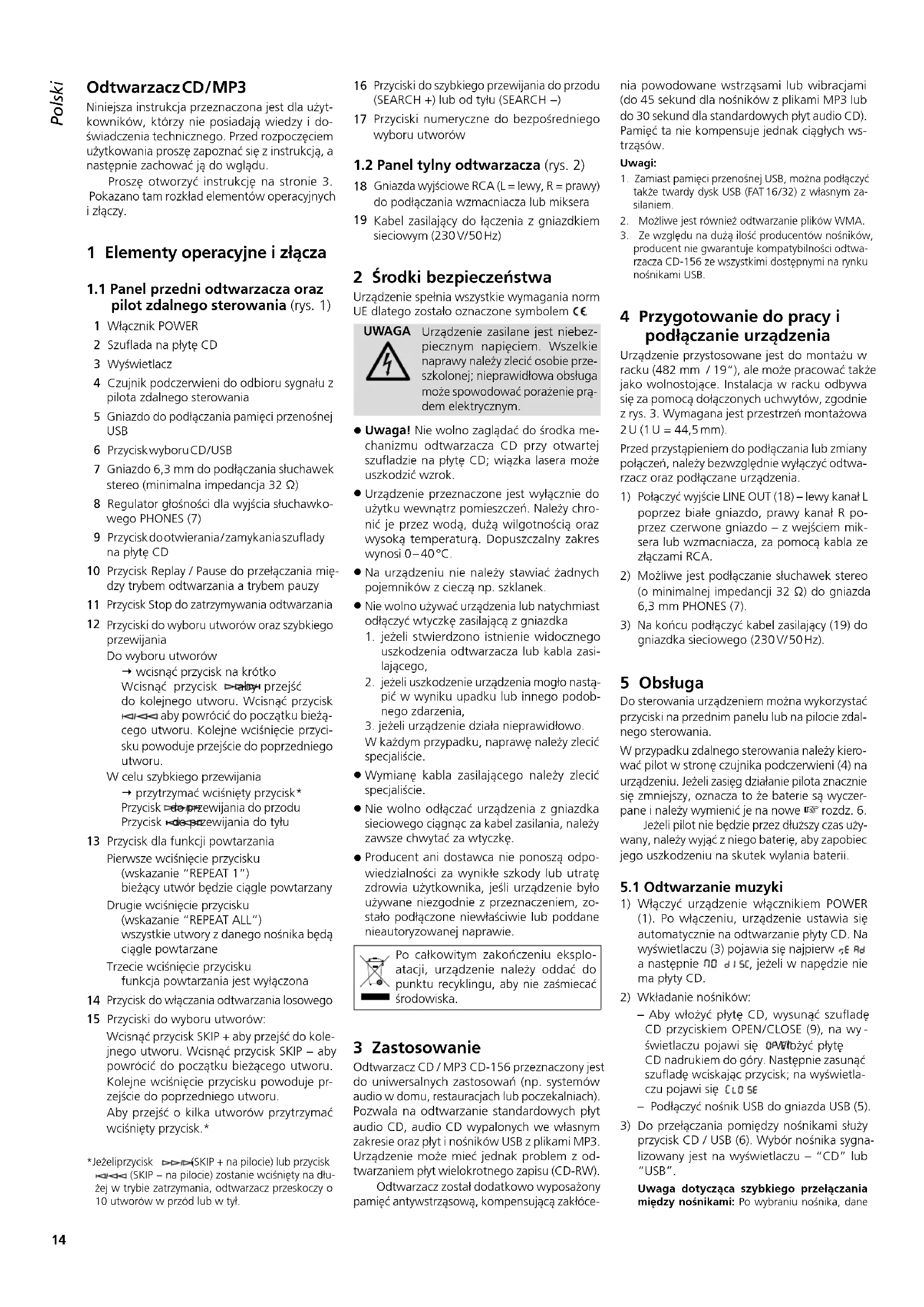

1 Elementy operacyjne i złącza

1.1 Panel przedni odtwarzacza oraz pilot zdalnego sterowania (rys. 1)

1 Włącznik POWER
2 Szuflada na płytę CD
3 Wyświetlacz
4 Czujnik podczerwieni do odbioru sygnału z pilota zdalnego sterowania
5 Gniazdo do podłączania pamięci przenośnej USB
6 Przycisk wyboru CD/USB
7 Gniazdo 6,3 mm do podłączania słuchawek stereo (minimalna impedancja 32 Ω)
8 Regulator głośności dla wyjścia słuchawkowego PHONES (7)
9 Przycisk do otwierania/zamykaniaszuflady na płyte CD

10 Przycisk Replay / Pause do przełączania między trybem odtwarzania a trybem pauzy

11 Przycisk Stop do zatrzymywania odtwarzania

12 Przyciski do wyboru utworów oraz szybkiego przewijania

Do wyboru utworów → wcisnąć przycisk na krótko Wcisnąć przycisk ▶aby przejść do kolejnego utworu. Wcisnąć przycisk ◀◀◀ aby powrócić do początku bieżą- cego utworu. Kolejne wciśnięcie przyci- sku powoduje przejście do poprzedniego utworu.

W celu szybkiego przewijania → przytrzymać wciśnięty przycisk* Przycisk ▶ do przewijania do przodu Przycisk ▶ do przewijania do tyłu

13 Przycisk dla funkcji powtarzania Pierwsze wciśnięcie przycisku (WSKAZANIE "REPEAT 1") bieżący utwór będzie ciągle powtarzany Drugie wciśnięcie przycisku (WSKAZANIE "REPEAT ALL") wszystkie utwory z danego nośnika będą ciągle powtarzane Trzecie wciśnięcie przycisku funkcja powtarzania jest wyłączona

14 Przycisk do włączania odtwarzania losowego

15 Przyciski do wyboru utworów: Wcisnąć przycisk SKIP + aby przejść do kolejnego utworu. Wcisnąć przycisk SKIP – aby powrócić do początku bieżącego utworu. Kolejne wciśnięcie przycisku powoduje przejście do poprzedniego utworu. Aby przejść o kilka utworów przytrzymać wciśnięty przycisk.*

*Jeżeliprzycisk ▶▶▶(SKIP + na pilocie) lub przycisk ▶◀◀◀ (SKIP – na pilocie) zostanie wciśnięty na dłużej w trybie zatrzymania, odtwarzacz przeskoczy o 10 utworów w przód lub w tył.

16 Przyciski do szybkiego przewijania do przodu (SEARCH +) lub od tyłu (SEARCH -)
17 Przyciski numeryczne do bezpośredniego wyboru utworów

1.2 Panel tylny odtwarzacza (rys. 2)

18 Gniazda wyjściowe RCA (L = lewy, R = prawy) do podłączania wzmacniacza lub miksera

19 Kabel zasilający do łączenia z gniazdkiem sieciowym (230 V/50 Hz)

2 Środki bezpieczeństwa

Urządzenie spełnia wszystkie wymagania norm UE dlatego zostało oznaczone symbolem C€

UWAGA

Urządzenie zasilane jest niebezpiecznym napięciem. Wszelkie naprawy należy zlecić osobie przeszkolonej; nieprawidłowa obsługa może spowodować porażenie prądem elektrycznym.

• Uwaga! Nie wolno zagłądać do środka mechanizmu odtwarzacza CD przy otwartej szufladzie na płytę CD; wiązka lasera może uszkodzić wzrok.
• Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń. Należy chronić je przez wodą, dużą wilgotnością oraz wysoką temperaturą. Dopuszczalny zakres wynosi 0–40°C.
• Na urządzeniu nie należy stawiać żadnych pojemników z cieczą np. szklanek.
• Nie wolno używać urządzenia lub natychmiast odłączyć wtyczkę zasilającą z gniazdka
• jeżeli stwierdzono istnienie widocznego uszkodzenia odtwarzacza lub kabla zasi-lającego,
• jeżeli uszkodzenie urządzenia mogło nastąpić w wyniku upadku lub innego podobnego zdarzenia,
• jeżeli urządzenie działa nieprawidłowo. W każdym przypadku, naprawę należy zlecić specjalście.
• Wymianę kabla zasilającego należy zlecić specjaliście.
• Nie wolno odłączać urządzenia z gniazdka sieciowego ciągnąc za kabel zasilania, należy zawsze chwytać za wtyczkę.
• Producent ani dostawca nie ponoszą odpowiedzialności za wynikłe szkody lub utratę zdrowia użytkownika, jeśli urządzenie było używane niezgodnie z przeznaczeniem, zostało podłączone niewłaściwie lub poddane nieautoryzowanej naprawie.

Po całkowitym zakończeniu eksploatacji, urządzenie należy oddać do punktu recyklingu, aby nie zaśmiecać środowiska.

3 Zastosowanie

Odtwarzacz CD / MP3 CD-156 przeznaczony jest do uniwersalnych zastosowań (np. systemów audio w domu, restauracjach lub poczekalniach). Pozwala na odtwarzanie standardowych płyt audio CD, audio CD wypalonych we własnym zakresie oraz płyt i nośników USB z plikami MP3. Urządzenie może mieć jednak problem z odtwarzaniem płyt wielokrotnego zapisu (CD-RW).

Odtwarzacz został dodatkowo wyposażony pamięć antywstrząsową, kompensującą zakłócenia powodowane wstrząsami lub wibracjami (do 45 sekund dla nośników z plikami MP3 lub do 30 sekund dla standardowych płyt audio CD). Pamięć ta nie kompensuje jednak ciągłych wstrząsów.

Uwagi:

1. Zamiast pamięci przenośnej USB, można podłączyć także twardy dysk USB (FAT 16/32) z własnym zasilaniem.
2. Możliwe jest również odtwarzanie plików WMA.
3. Ze względu na dużą ilość producentów nośników, producent nie gwarantuje kompatybilności odtwarzacza CD-156 ze wszystkimi dostępnymi na rynku nośnikami USB.

4 Przygotowanie do pracy i podłączanie urządzenia

Urządzenie przystosowane jest do montażu w racku (482 mm / 19"), ale może pracować także jako wolnostojące. Instalacja w racku odbywa się za pomocą dołączonych uchwytów, zgodnie z rys. 3. Wymagana jest przestrzeń montażowa 2 U (1 U = 44,5 mm).

Przed przystąpieniem do podłączania lub zmiany połączeń, należy bezwzględnie wyłączyć odtwarzacz oraz podłączane urządzenia.

1) Połączyć wyjście LINE OUT (18) – lewy kanał L poprzez białe gniazdo, prawy kanał R poprzez czerwone gniazdo – z wejściem miksera lub wzmacniacza, za pomocą kabla ze złączami RCA.
2) Możliwe jest podłączanie słuchawek stereo (o minimalnej impedancji 32 Ω) do gniazda 6,3 mm PHONES (7).
3) Na końcu podłączyć kabel zasilający (19) do gniazdka sieciowego (230 V/50 Hz).

5 Obstuga

Do sterowania urządzeniem można wykorzystać przyciski na przednim panelu lub na pilocie zdalnego sterowania.

W przypadku zdalnego sterowania należy kierować pilot w stronę czujnika podczerwieni (4) na urządzeniu. Jeżeli zasięg działanie pilota znacznie się zmniejszy, oznacza to że baterie są wyczerpane i należy wymienić je na nowe rozdz. 6.

Jeżeli pilot nie będzie przez dłuższy czas używany, należy wyjąć z niego baterię, aby zapobiec jego uszkodzeniu na skutek wylania baterii.

5.1 Odtwarzanie muzyki

1) Włączyć urządzenie włącznikiem POWER (1). Po włączeniu, urządzenie ustawia się automatycznie na odtwarzanie płyty CD. Na wyświetlaczu (3) pojawia się najpierw rE Rd a następnie NO dI SC, jeżeli w napędzie nie ma płyty CD.

2) Wkładanie nośników:

– Aby włożyć płytę CD, wysunąć szufladę CD przyciskiem OPEN/CLOSE (9), na wyświetlaczu pojawi się ODWłobzyć płytę CD nadrukiem do góry. Następnie zasunąć szufladę wciskając przycisk; na wyświetlaczu pojawi się CLOSE

- Podłączyć nośnik USB do gniazda USB (5).

3) Do przełączania pomiędzy nośnikami służy przycisk CD / USB (6). Wybór nośnika sygnalizowany jest na wyświetlaczu – “CD” lub “USB”.

Uwaga dotycząca szybkiego przełączania między nośnikami: Po wybraniu nośnika, dane

z niego muszą zostać wczytane, w tym czasie nie jest możliwe przełączenie na poprzedni nośnik, urządzenie nie będzie reagować na przycisk, a na wyświetlaczu pojawi się HOLd

4) Po wczytaniu danych odtwarzacz ustawia się w tryb zatrzymania. Na wyświetlaczu sygnalizowany jest tryb stop:

- dla standardowych płyt audio CD: liczba utworów oraz całkowity czas odtwarzania, np. 2004 płyty CD z 20 utworami i całkowitym czasem odtwarzana 69 minut i 37 sekund. - dla płyt CD lub nośników USB z plikami MP3: liczba plików MP3, np. 105a nośnika z 105 plikami MP3.

Aby rozpocząć odtwarzanie od pierwszego utworu, wcisnąć przycisk 10 na urządzeniu lub przycisk PLAY/ PAUSE (10) na pilocie zdalnego sterowania. Aby rozpocząć od innego utworu, wybrać najpierw żądany utwór (rozdz. 5.2), a następnie wcisnąć przycisk 10 u PLAY/ PAUSE.

5) W przypadku korzystania ze słuchawek, regulacja głośności sygnału na słuchawkach odbywa się za pomocą regulatora PHONES LEVEL (8).

UWAGA

Nigdy nie ustawiać poziomu głośności dźwięku na bardzo dużą wartość. Zbyt duże natężenie dźwięku może uszkodzić słuch! Ucho ludzkie dostosowuje się do hałasu, który po pewnym czasie nie wydaje się uciążliwy. Nie wolno zwiększać głośności po przyzwyczajeniu się do poprzedniego ustawienia.

6) Przycisk 📂PLAY/ PAUSE pozwala na przełączanie między trybem odtwarzania (wskazanie ▶), a pauzy (wskazanie II). W trybie odtwarzania oraz pauzy, wyświetlacz pokazuje numer oraz miniony czas odtwarzania bieżącego utworu. W przypadku plików MP3, pojawia się dodatkowo wskazanie "MP3".
7) Po zakończeniu odtwarzania utworów, odtwarzacz ustawia się w tryb zatrzymania. Aby zatrzymać odtwarzanie wcześniej, wcisnąć przycisk ■(11) na urządzeniu lub przycisk STOP (11) na pilocie.
8) Aby zmienić płytę CD, należy najpierw przełączyć się na odtwarzacz CD (jeżeli trzeba, wcisnąć przycisk CD / USB), w przeciwnym razie szuflada na płytę CD nie da się wysunąć.
9) Przed wyłączeniem urządzenia należy zawsze zasunąć szufladę na płytę CD, aby chronić układ laserowy przed zabrudzeniem. Następnie wyłączyć urządzenie przełącznikiem POWER.

5.2 Wybór utworów

5.2.1 Bezpośrednie wybieranie numeru utworu

Możliwe jest bezpośrednie wywoływanie utworu za pomocą klawiszy numerycznych (17) pilota. W przypadku numerów wielocyfrowych, wcisnąć kolejno odpowiednie przyciski numeryczne np. w przypadku utworu numer 10 wcisnąć przyciski "1" oraz "0".

Uwaga: W przypadku nośników z plikami MP3 w kilku folderach, utwory są odtwarzane i numerowane w następującej kolejności:

1. wszystkie utwory spoza folderów, jako ścieżka root
2. wszystkie utwory w folderach
3. wszystkie utwory w podfolderach, itd.

5.2.2 Przechodzenie pomiędzy utworami

Do przechodzenia do kolejnego lub poprzedniego utworu służą przyciski ▶▶▶/◀◀◀(12) na urządzeniu lub SKIP + / SKIP – (15) na pilocie zdalnego sterowania.

Przechodzenie do kolejnego utworu Każde wciśnięcie przycisku ▶▶▶▶ lub SKIP + powoduje przejście do kolejnego utworu.

Przechodzenie do poprzedniego utworu Każde wciśnięcie przycisku ◀◀◀ lub SKIP – powoduje powrót do początku bieżącego utworu. Kolejne wciśnięcie przycisku powo- duje przejście do poprzedniego utworu.

Aby przejść o kilka utworów, przytrzymać wciśnięty odpowiedni przycisk SKIP.

Przechodzenie pomiędzy utworami w trybie za- trzymania:

1. Jeżeli przechodzenie pomiędzy utworami odbywa się w trybie zatrzymania, wyświetlacz powraca po około 3 sekundach ze wskazania numeru utworu na liczbę utworów /czas całkowity odtwarzania lub liczbę plików MP3 ( rozdz. 5.1, punkt 4).
2. Jeżeli przycisk ▶▶▶/SKIP+ lub ▶◀◀◀/SKIP- zostanie wciśnięty na dłużej w trybie zatrzymania, odtwarzacz przeskoczy o 10 utworów.

5.3 Szybkie przewijanie

Za pomocą przycisków ▶▶▶/◀◀◀ (12) na urządzeniu lub przycisków SEARCH+/SEARCH- (16) na pilocie, możliwe jest szybkie przewijanie podczas odtwarzania:

• Wciśnięcie na dłużej przycisku ▶▶▶ powo- duje przewinięcie do przodu, wciśnięcie na dłużej przycisku ▶◀◀◀ – przewinięcie do tyłu do żądanego punktu.
  – Ten sam cel można osiągną za pomocą przycisków SEARCH+ oraz SEARCH – . Po osiągnięciu żądanego punktu, wcisnąć przycisk ▷■ (10) na urządzeniu lub przycisk PLAY/ PAUSE (10) na pilocie.

Szybkie przewijanie możliwe jest również pomiędzy poszczególnymi utworami, jednakże zatrzymuje się na początku pierwszego oraz na końcu ostatniego utworu (wyjątek: dla plików MP3, przewijanie do tyłu zatrzymuje się zawsze po osiągnięciu początku utworu).

5.4 Odtwarzanie losowe

Aby włączyć odtwarzanie losowe, wcisnąć przycisk RANDOM (14), na wyświetlaczu pojawi się "RANDOM". W trybie odtwarzania losowego możliwe jest przechodzenie do następnego, losowo wybranego utworu, za pomocą przycisku (12) lub SKIP + (15). Przechodzenie do poprzedniego utworu przyciskiem lub SKIP-, a także bezpośrednie wybieranie przyciskami numerycznymi (17) nie jest możliwe. Po odtworzeniu wszystkich utworów z nośnika, odtwarzanie zostaje zatrzymane a funkcja odtwarzania losowego RANDOM wyłączona.

Aby wyłączyć odtwarzanie losowe, wcisnąć przycisk RANDOM ponownie, wskazanie "RANDOM" zniknie z wyświetlacza po zakończeniu odtwarzania bieżącego utworu. Funkcja ta zostaje również wyłączona po wciśnięciu przycisku ■ (11) na urządzeniu lub przycisku STOP (11) na pilocie.

5.5 Funkcja powtarzania

W celu włączenia funkcji powtarzania bieżącego utworu wcisnąć przycisk MODE (13) jeden raz, na wyświetlaczu pojawi się "REPEAT1". Aby włączyć ciągłe odtwarzania wszystkich utworów z nośnika, wcisnąć przycisk MODE po raz drugi, na wyświetlaczu pojawi się "REPEAT ALL".

Aby wyłączyć funkcję powtarzania, wcisnąć ponownie przycisk MODE. Funkcja ta zostanie również wyłączona po wciśnięciu przycisku ■ (11) na urządzeniu lub przycisku STOP (11) na pilocie.

6 Wymiana baterii pilota zdalnego sterowania

Przesunąć blokadę pokrywy komory bateryjnej w lewo (strzałka 1 na rys. 4), a następnie zsuńąć pokrywę w dół (strzałka 2). Zastąpić stare baterie i nowymi (3 V pastylkowe, typ CR 2025). Zwrócić uwagę na właściwą polaryzację (dodatni biegun w górę). Ponownie założyć pokrywę komory bateryjnej.

Rys. 4 Wymiana baterii

Zużyte baterie należy wyrzucać do specjalnych pojemników, nie do zwykłych koszy na śmieci.

7 Konserwacja urządzenia

Urządzenie należy chronić przed kurzem, wstrząsami, dużą wilgotnością oraz wysoką temperaturą. Do czyszczenia używać suchej miękkiej ściereczki; nie stosować wody ani środków chemicznych.

Uwagi dotyczące zakłóceń dźwięku i błędów odczytu: Wpływ dymu papierosowego oraz kurzu może spowodować błędy przy odczycie płyt CD. Nie-stety uniknięcie szkodliwych warunków nie zawsze jest możliwe (np. w dyskotekach). W takim przypadku należy zlecić okresowe czyszczenie urządzenia przez autoryzowany serwis.

8 Specyfikacja

Pasmo przenoszenia: .... 20–20 000 Hz

THD: .... < 0,1%

Separacja kanałów: ..... > 80 dB

Zakres dynamiki: ..... > 90 dB

Stosunek S/N: .... > 80 dB

Drżenie i trzepotanie: . . . niemierzalne, kwarcowa precyzja

Wyjście LINE OUT:..... 2V

Impedancja słuchawek: . . min. 32 Ω

Interfejs USB: ..... USB 2.0

Zasilanie: 230 V/50 Hz

Pobór mocy: 25 VA

Zakres temperatur: ..... 0–40°C

Wymiary: 420 × 90 × 285 mm (bez uchwytów montażowych), 2 U

Waga: 3,7 kg

Z zastrzeżeniem możliwości zmian.
