INSTRUKCJA OBSŁUGI IAN 322310 POWERFIX

WARSZTATOWY 2W1 Instrukcja obsługi

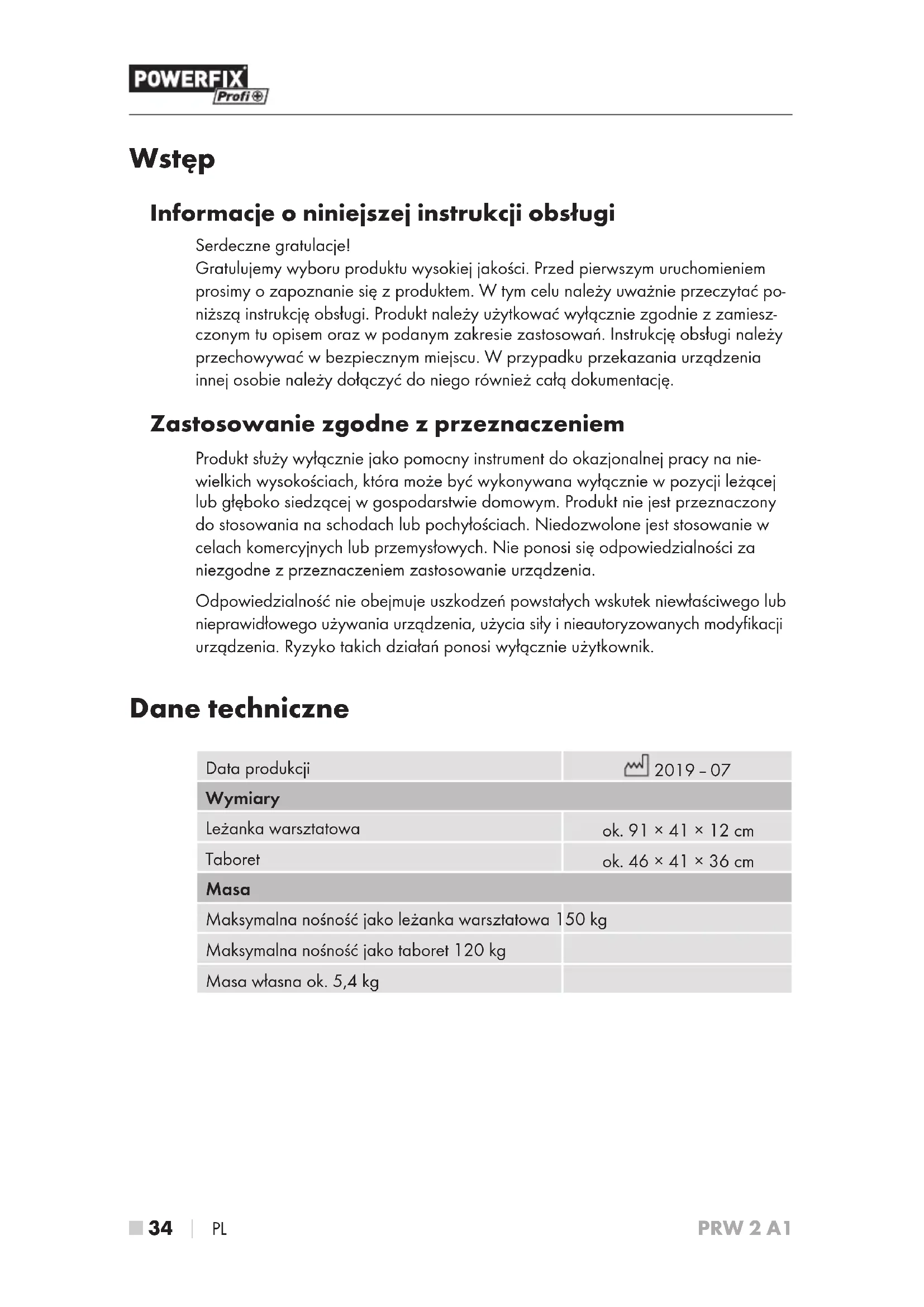

 PL PRW 2 A1 Wstęp Informacje oniniejszej instrukcji obsługi Serdeczne gratulacje! Gratulujemy wyboru produktu wysokiej jakości. Przed pierwszym uruchomieniem prosimy o zapoznanie się z produktem. W tym celu należy uważnie przeczytać po- niższą instrukcję obsługi. Produkt należy użytkować wyłącznie zgodnie zzamiesz- czonym tu opisem oraz wpodanym zakresie zastosowań. Instrukcję obsługi należy przechowywać w bezpiecznym miejscu. Wprzypadku przekazania urządzenia innej osobie należy dołączyć do niego również całą dokumentację. Zastosowanie zgodne zprzeznaczeniem Produkt służy wyłącznie jako pomocny instrument do okazjonalnej pracy na nie- wielkich wysokościach, która może być wykonywana wyłącznie w pozycji leżącej lub głęboko siedzącej w gospodarstwie domowym. Produkt nie jest przeznaczony do stosowania na schodach lub pochyłościach. Niedozwolone jest stosowanie w celach komercyjnych lub przemysłowych. Nie ponosi się odpowiedzialności za niezgodne z przeznaczeniem zastosowanie urządzenia. Odpowiedzialność nie obejmuje uszkodzeń powstałych wskutek niewłaściwego lub nieprawidłowego używania urządzenia, użycia siły i nieautoryzowanych modyfikacji urządzenia. Ryzyko takich działań ponosi wyłącznie użytkownik. Dane techniczne Data produkcji 2019 – 07 Wymiary Leżanka warsztatowa ok. 91 × 41 × 12 cm Taboret ok. 46 × 41 × 36 cm Masa Maksymalna nośność jako leżanka warsztatowa 150 kg Maksymalna nośność jako taboret 120 kg Masa własna ok. 5,4 kgPL 

 35 ■ PRW 2 A1 Bezpieczeństwo NIEBEZPIECZEŃSTWO OBRAŻEŃ!

Przed każdym użyciem należy sprawdzić, czy produkt jest w nienagannym stanie. W przypadku wykrycia uszkodzenia produktu nie wolno dalej używać. ► Jeśli produkt nie działa prawidłowo lub został uszkodzony, należy niezwłocznie zlecić jego kontrolę i naprawę w serwisie. ► Opisywanego produktu nie powinny obsługiwać osoby (w tym również dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych bądź osoby nieposiadające wystarczającego doświadczenia i/lub wiedzy, chyba że będą one korzystały z niego pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub też otrzymają od niej stosowne instrukcje dotyczą- ce prawidłowej obsługi produktu. Należy zapewnić nadzór nad dziećmi, aby nie bawiły się produktem.

Nigdy nie należy obciążać produktu większym obciążeniem niż 150 kg w przypadku stosowania go jako leżanki warsztatowej.

Nigdy nie należy obciążać produktu większym obciążeniem niż 120 kg w przypadku stosowania go jako taboretu. ► Nie należy używać produktu w przypadku jego przeciążenia. Przeciążenie mogło nie spowodować natychmiastowych widocznych uszko- dzeń. ► Nigdy nie używać produktu jako pomocy do wspinania się lub do transportu osób, ani jako leżanka warsztatowa, ani jako taboret. ► Prace na produkcie wolno wykonywać wyłącznie w miejscach zabezpieczo- nych przed upadkiem! ► Produktu należy używać wyłącznie na twardym, płaskim podłożu, a nie na schodach lub pochyłościach. Nie toczyć się po przedmiotach. ► Nigdy nie ustawiać pozycji siedzącej lub leżącej, gdy na produkcie przebywa osoba. ► Nigdy nie chwytać stalowych wsporników bocznych siedząc na produkcie. Zapobiega to zmiażdżeniu, jeśli w przypadku usterki palce znajdują się w obszarze ścięcia. ► Nigdy nie sięgać w obszar ścięcia, dopóki produkt nie zostanie całkowicie rozłożony do pozycji leżącej. ► Nie sięgać pod produkt leżąc na nim. Dotknięcie środkowych kół podczas toczenia grozi zmiażdżeniem. ► Produkt jest palny. Przechowywać produkt z dala od otwartego ognia (np. świece lub żarzące się papierosy). ► Podczas rozkładania/składania produktu należy zachować ostrożność. Nie zakleszczyć rąk ani palców. ► W regularnych odstępach czasu sprawdzać prawidłowe zamocowanie każdego połączenia śrubowego. ► Nie używać produktu niezgodnie z jego przeznaczeniem do celów innych niż opisane w niniejszej instrukcji.■ 36 

 PL PRW 2 A1 Zakres dostawy/opis części ▯ Montażowa leżanka na kółkach i stołek warsztatowy 2 w 1 – Górna rama z obiciem tapicerowanym – Rama środkowa z obiciem tapicerowanym – Dolna rama z obiciem tapicerowanym – 6 × obrotowe rolki – Otwór zabezpieczający – Kołek zabezpieczający – Hak zabezpieczający ▯ Niniejsza instrukcja obsługi ▯ Materiał montażowy: A B C D E

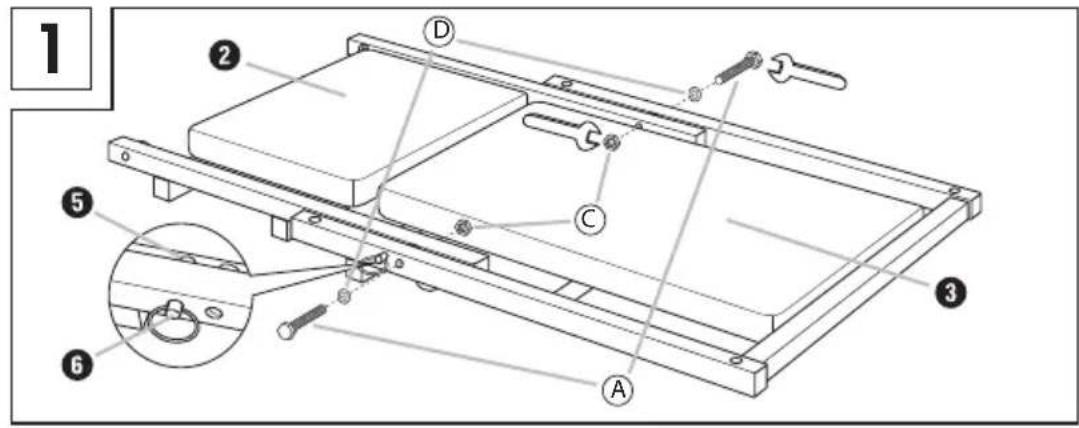

4 ×4 ×4 ×4 ×4 ×4 ×2 ×1 ×WSKAZÓWKA ► Urządzenie należy sprawdzić pod kątem kompletności dostawy iwystępowa-nia widocznych uszkodzeń. Zastosowanie Montaż UWAGA ► Umieścić wszystkie części produktu i materiał montażowy, np.na kocu, aby uniknąć zarysowania podłogi i produktu. Montaż wykonać również np.na kocu. ♦ Umieścić dolną ramę i ramę środkową spodem na podłodze. ♦ Przesunąć ramę środkową. między wsporniki stalowe ramy dolnej . ♦ Wyciągnąć maksymalnie kołek zabezpieczający ramy dolnej i zwolnić go ponownie powoli, aż do momentu, gdy wejdzie do otworu zabezpieczającego ramy środkowej (patrz rys. 1).PL 

 37 ■ PRW 2 A1 ♦ Połączyć dolną ramę i ramę środkową śrubami

nakrętkami zabezpieczającymi

♦ Obrócić już zmontowaną ramę górną częścią do podłogi. ♦ Wsunąć górną ramę między stalowe wsporniki ramy środkowej . ♦ Połączyć środkową ramę i górną ramę śrubami

nakrętkami zabezpieczającymi

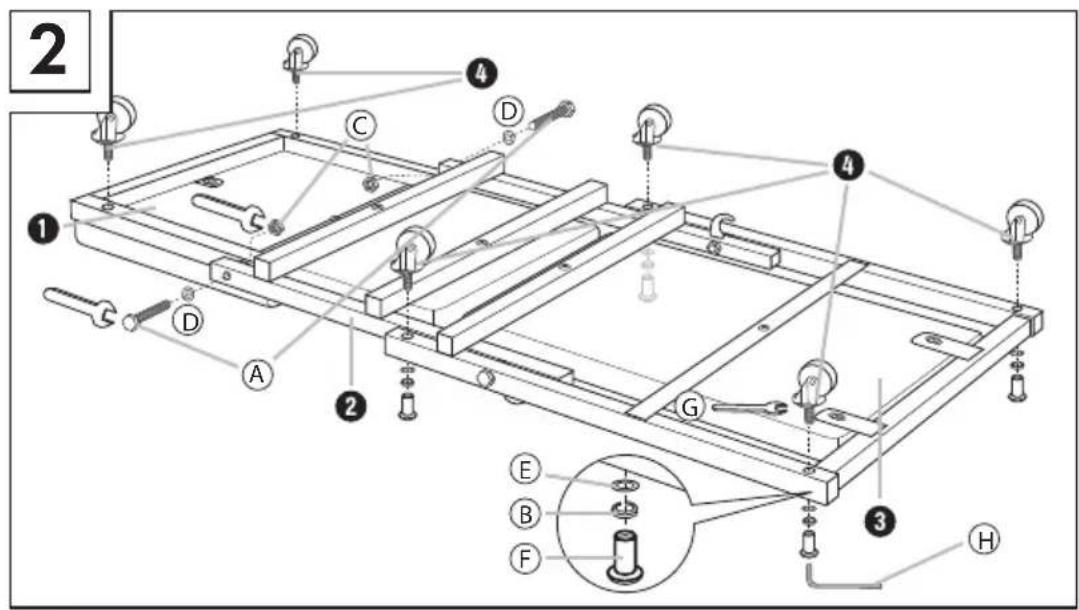

Włożyć cztery rolki odpowiednio do ramy dolnej . Przykręcić kluczem imbusowym

z podkładkami sprężystymi

na gwintach rolek . Przy tym należy zakontrować rolki za pomocą klucza płaskiego

. Wkręcić pozostałe dwie rolki bezpośrednio w ramę górną (patrz rys. 2).

♦ Obrócić zmontowany produkt tak, aby stał na rolkach. Produkt jest gotowy do użycia jako leżanka warsztatowa.

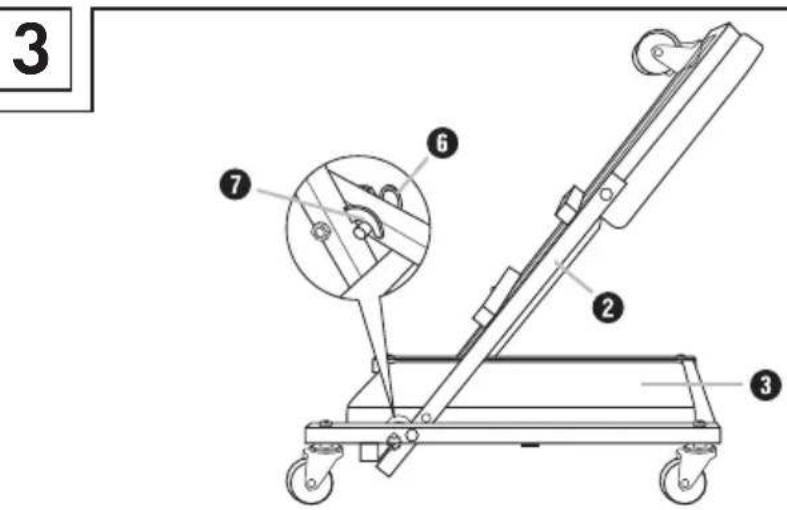

 PL PRW 2 A1 Przebudowa z leżanki warsztatowej na taboret warsztatowy ♦ Wyciągnąć maksymalnie kołek zabezpieczający ramy dolnej i utrzymać w tej pozycji. ♦ Złożyć ramę środkową do góry (patrz rys. 3). ♦ Powoli puścić kołek zabezpieczający aż do momentu, gdy wejdzie on w hak zabezpieczający (patrz rys. 3).

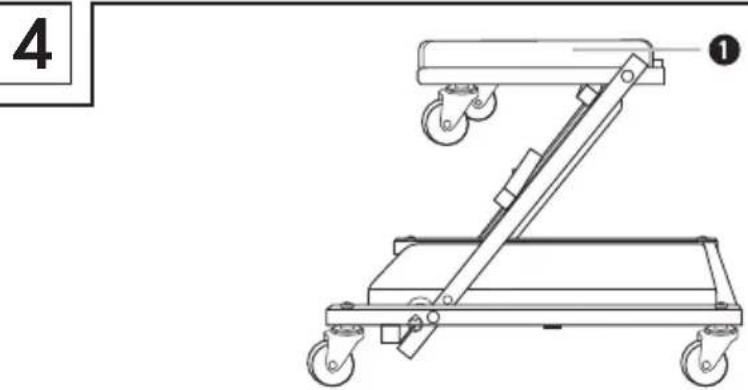

♦ Złożyć górną ramę do dołu, aż do osiągnięcia pozycji poziomej (patrz rys. 4). Produkt jest gotowy do użycia jako taboret warsztatowy. 4PL 

 39 ■ PRW 2 A1 Przechowywanie ♦ Produkt należy przechowywać w formie taboretu. Umieścić produkt z boku na ramie, aby zapobiec jego wywróceniu się lub stoczeniu. Wybrać czyste, suche miejsce bez bezpośredniego nasłonecznienia. Konserwacja ♦ Regularnie sprawdzać, czy wszystkie połączenia śrubowe są wystarczająco dokręcone. ♦ W razie potrzeby dociągnąć wszystkie połączenia śrubowe. ♦ Wymianę uszkodzonych połączeń śrubowych należy zlecić specjaliście. Czyszczenie UWAGA ► Nie stosować żadnych agresywnie działających ani szorujących środków czyszczących, ponieważ mogą one uszkodzić powierzchnię produktu. ♦ Produkt czyścić lekko wilgotną ściereczką i dostępnym w handlu środkiem czysz- czącym do użytku domowego. Utylizacja Utylizacja produktu Zużyty produkt należy oddać do certyfikowanego zakładu utylizacji odpadów lub do komunalnego zakładu oczyszczania. Przestrzegaj obowiązujących przepisów. W razie pytań iwątpliwości odnośnie do zasad utylizacji należy zwrócić się do miejscowego zakładu utylizacji odpadów. Informacje na temat możliwości utylizacji zużytego produktu można uzyskać w urzędzie gminy lub miasta. Utylizacja opakowania Opakowania należy utylizować wsposób przyjazny dla środowiska. Przestrzegać oznaczeń na różnych materiałach opakowaniowych i w razie potrzeby utylizuj je zgodnie z zasadami segregacji odpadów. Materiały opakowaniowe są oznaczone skrótami (a) icyframi (b) wnastępujący sposób: 1–7: tworzywa sztuczne, 20–22: papier i tektura, 80–98: kompozyty.■ 40 

 PL PRW 2 A1 Serwis Serwis Polska Tel.: [phone] E-Mail: [e-mail] IAN 322310_1901 Importer Pamiętaj, że poniższy adres nie jest adresem serwisu. Skontaktuj się najpierw z odpowiednim punktem serwisowym.
