INSTRUKCJA OBSŁUGI OKC6212RM AMICA

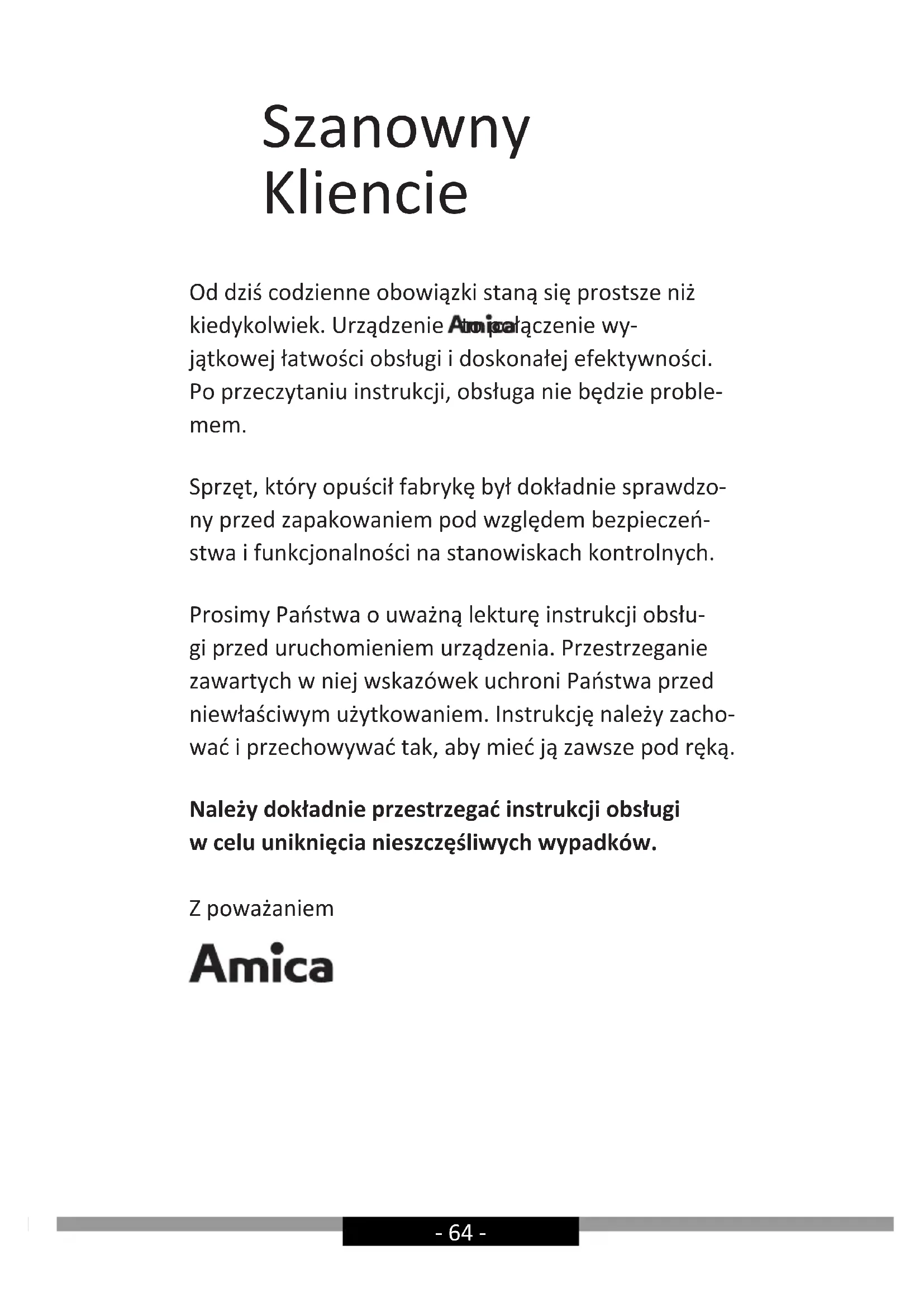

• Richtlijn RoHS 2011/65/EC en over de certi cering en de conformiteitsverklaring voor orga- nen die toezicht op de markt houden beschikt.- 64 - Szanowny Kliencie Od dziś codzienne obowiązki staną się prostsze niż kiedykolwiek. Urządzenie to połączenie wy- jątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa nie będzie proble- mem. Sprzęt, który opuścił fabrykę był dokładnie sprawdzo- ny przed zapakowaniem pod względem bezpieczeń- stwa i funkcjonalności na stanowiskach kontrolnych. Prosimy Państwa o uważną lekturę instrukcji obsłu- gi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użytkowaniem. Instrukcję należy zacho- wać i przechowywać tak, aby mieć ją zawsze pod ręką. Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków. Z poważaniem- 65 -

• Okap należy używać dopiero po przeczytaniu tej instrukcji

• Urządzenie przeznaczone jest wyłącznie do użyt- ku domowego.

• Producent zastrzega sobie możliwość dokonywa- nia zmian niewpływających na działanie urządze- nia.

• Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.

• Okap nadkuchenny służy do usuwania oparów kuchennych. Nie należy go używać do innych ce- lów.

• Okap pracujący w trybie wyciągu należy podłą- czyć do odpowiedniego kanału wentylacyjnego (nie podłączać do kanałów kominowych, dymo- wych lub spalinowych, będących w eksploatacji). Okap wymaga zainstalowania przewodu odpro- wadzającego powietrze na zewnątrz. Długość przewodu (najczęściej rura Ø 120 mm lub 150 mm) nie powinna być dłuższa niż 4-5 m. Przewód odprowadzający powietrze jest również wymaga- ny przy okapach teleskopowych i meblowych w trybie pochłaniacza.

• Okap pracujący w trybie pochłaniacza wymaga zainstalowania ltra z węglem aktywnym. W tym przypadku nie wymaga się instalowania przewo- du odprowadzającego powietrze na zewnątrz, za- leca się natomiast montaż kierownicy wydmuchu powietrza (występuje głównie w okapach komi- nowych).

• Okap posiada niezależne oświetlenie oraz wenty-- 66 - lator wyciągowy z możliwością ustawienia jednej z kilku prędkości obrotowych.

• W zależności od wersji urządzenia, okap jest prze- znaczony do trwałego zamocowania na pionowej ścianie ponad kuchenką gazową lub elektryczną (okapy kominowe i uniwersalne); na sucie ponad kuchenką gazową lub elektryczną (okapy wyspo- we); na pionowej ścianie w zabudowie meblowej ponad kuchenką gazową lub elektryczną (okapy teleskopowe i do zabudowy). Przed montażem należy się upewnić czy konstrukcja ściany / sutu jest odpowiednia do utrzymania okapu. Niektóre modele okapów są bardzo ciężkie.

• Wysokość montażu urządzenia nad płytą elek- tryczną podana jest w karcie produktu (specy- kacji technicznej urządzenia). Jeżeli w instruk- cjach instalowania urządzeń gazowych podano większą odległość, należy to uwzględnić (Rys. 1).

• Pod okapem kuchennym nie wolno pozostawiać odkrytego płomienia, podczas zdejmowania na- czyń znad palnika, należy ustawić minimalny pło- mień. Zawsze należy sprawdzać czy płomień nie wykracza poza naczynie, gdyż powoduje to nie- pożądane straty energii i niebezpieczną koncen- trację ciepła.

• Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.

• Przed każdą operacją czyszczenia, wymianą ltra lub przed podjęciem prac naprawczych, należy wyjąć wtyczkę urządzenia z gniazdka.

• Filtr przeciw tłuszczowy do okapu kuchennego należy czyścić, co najmniej, raz na 1 miesiąc, gdyż nasycony tłuszczem jest łatwopalny.

• Jeżeli w pomieszczeniu, oprócz okapu, eksploa- tuje się inne urządzenia o zasilaniu nieelektrycz- nym (np. piece na paliwa ciekłe, grzejniki prze- pływowe, termy), należy zadbać o wystarczającą- 67 - wentylację (dopływ powietrza). Bezpieczna eks- ploatacja jest możliwa, gdy przy jednoczesnej pracy okapu i urządzeń spalających, zależnych od powietrza w pomieszczeniu, w miejscu ustawie- nia tych urządzeń panuje podciśnienie najwyżej 0,004 milibara (ten punkt nie obowiązuje, gdy okap nadkuchenny jest użytkowany jako pochła- niacz zapachów).

• Okap nie powinien służyć jako płaszczyzna pod- parcia dla osób znajdujących się w kuchni.

• Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji).Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany ltrów powodu- je powstanie zagrożenia pożarem.

• Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien być wymieniony w specjalistycznym za- kładzie naprawczym.

• Należy zapewnić możliwość odłączenia urządze- nia od sieci elektrycznej, poprzez wyjęcie wtyczki lub wyłączenie wyłącznika dwubiegunowego.

• Niniejszy sprzęt nie jest przeznaczony do użytko- wania przez osoby (w tym dzieci) o ograniczonej zdolności zycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomo- ści sprzętu, chyba że odbywa się to pod nadzo- rem lub zgodnie z instrukcją użytkowania sprzę- tu, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.

• Należy zwrócić szczególną uwagę, aby z urządze- nia nie korzystały po zo sta wio ne bez opieki dzieci.

• Sprawdzić, czy napięcie podane na tabliczce zna- mionowej odpowiada miejscowym parametrom zasilania.

• Przed montażem rozwinąć i wyprostować prze- wód sieciowy.- 68 -

• Materiały opakowaniowe (woreczki polietyleno- we, kawałki styropianu itp.) należy w trakcie roz- pakowywania trzymać z dala od dzieci.

• Przed podłączeniem okapu do zasilania sieciowe- go należy zawsze skontrolować czy kabel zasi- lania został prawidłowo zainstalowany i NIE zo- stał przygnieciony przez okap w trakcie czynności montażowych. Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.

• Zabrania się użytkować okap bez zamontowanych aluminiowych ltrów przeciwtłuszczowych.

• Surowo zabrania się przygotowywania pod oka- pem potraw z użyciem otwartego ognia (ambi- rowanie).

• W zakresie koniecznych do zastosowania środ- ków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.

• Niedokręcenie śrub oraz elementów mocujących zgodnie z niniejszymi instrukcjami może spowo- dować zagrożenia zdrowia i życia.

• Okapy wiszące działają tylko w trybie pochłania- cza zapachów

• UWAGA! Instalacja śrub i elementów mocujących niezgodnie z instrukcją może spowodować zagro- żenia elektryczne.

• Montaż okapu wykonany w sposób niezgodny z rysunkami i zaleceniami niniejszej instrukcji bę- dzie miał wpływ na jakość pracy urządzenia, może być również podstawą do nieuznania reklamacji.- 69 - ROZPAKOWANIE Urządzenie na czas trans por tu zostało za bez pie czo ne przed uszko dze niem. Po roz pa ko wa niu urzą dze nia pro si- my Pań stwa o usu nię cie ele men tów opa ko wa nia w spo sób nieza gra ża ją cy śro do wi sku. Wszystkie materiały za sto so wa ne do opa ko wa nia są nie szko dli we dla śro- dowiska na tu ral ne go, w 100% nadają się do odzy- sku i oznakowano je od po wied nim symbolem. Uwaga! Materiały opa ko wa nio we(wo recz ki po li ety- le no we, kawałki sty ro pia nu itp.) na le ży w trakcie rozpakowywania trzy mać z dala od dzieci.

USUWANIE ZUŻYTYCH URZĄ-

DZEŃ To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elek- trycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Ta- kie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany łącznie z innymi odpa- dami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowa- dzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lo- kalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elek- trycznym i elektronicznym przyczynia się do unik- nięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecno- ści składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.- 70 - OBSŁUGA Sterowanie okapem Panel sterowania okapu jest przedstawiony na rysunku 4, dla przypo- mnienia znajduje się on również poniżej:

Panel sterowania wyposażony jest w przyciski (izostat). Aby włączyć okap wybierz jeden z poniżej opisanych biegów poprzez naciśnięcie odpowiedniego przycisku:

1- Bieg najniższy. Stosuj ten bieg przy niezbyt dużej

2- Bieg średni. Stosuj ten bieg przy średniej ilości opa-

rów, przykładowo podczas gotowania wielu potraw jednocześnie.

3- Bieg najwyższy. Stosuj ten bieg przy największej

ilości oparów, przykładowo podczas smażenia czy grillowania.

Przycisk oznaczony jako służy do włączenia lub wyłą- czenia oświetlenia. Oświetlenie w okapie działa niezależ- nie od biegu silnika.- 71 - Inne ważne informacje dotyczące obsługi okapu Praca jako pochłaniacz: W tej opcji pracy przeltrowane powietrze wraca z powrotem do pomieszczenia poprzez otwory do tego przystosowane. Przy tym ustawieniu należy zamontować ltr węglowy oraz zaleca się zamontować kierownicę wydmuchu powietrza (dostępność w zależności od modelu, występuje głównie w okapach kominowych). Praca jako wyciąg: W trakcie wyciągowego trybu pracy okapu powietrze odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym usta- wieniu należy usunąć ewentualny ltr węglowy. Okap jest podłączony do otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego lub elastycznego przewodu o średnicy 150 mm lub 120 mm i odpowied- nich zacisków do przewodów, które należy nabyć w placówkach z ma- teriałami instalacyjnymi. Podłączenie należy zlecić wykwalikowanemu instalatorowi. Prędkość wentylatora: Prędkości najniższą i średnią stosuje się przy nor- malnych warunkach oraz małym natężeniu oparów, natomiast prędkość najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np. podczas smażenia, czy grillowania. Uwaga (dotyczy tylko okapów uniwersalnych): Konstrukcja okapów uni- wersalnych wymaga ręcznej zmiany trybu pracy okapu. Sposób zmiany tego trybu zobrazowany jest na rysunku 8. Uwaga (dotyczy tylko okapów meblowych i teleskopowych): Okapy meb- lowe i teleskopowe pracujące w trybie pochłaniacza wymagają montażu rury odprowadzającej powietrze. Drugi koniec rury należy skierować na pomieszczenie, przez nią będzie odprowadzane przeltrowane powietrze. Uwaga: Okapy wiszące pracują tylko w trybie pochłaniacza.- 72 - CZYSZCZENIE I KONSERWACJA Konserwacja Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bez- awaryjną pracę okapu oraz przedłuży jego żywotność. Należy zwracać szczególną uwagę, aby ltr przeciwtłuszczowy i ltr z węglem aktywnym były czyszczone i wymieniane zgodnie z zaleceniami producenta.

• Nie używać namoczonych szmatek lub gąbek ani strumienia wody.

• Nie stosować rozpuszczalników ani alkoholu, ponieważ mogą one zmatowić lakierowane powierzchnie.

• Nie stosować substancji żrących, zwłaszcza do czyszczenia po- wierzchni wykonanych ze stali nierdzewnej.

• Nie używać twardej, szorstkiej szmatki

• Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków myjących. Uwaga: Po kilku myciach w zmywarce, kolor ltra aluminiowego może ulec zmianie. Zmiana koloru nie oznacza nieprawidłowości oraz koniecz- ności jego wymiany. Filtr przeciwtłuszczowy Filtr przeciwtłuszczowy powinien być czyszczony co jeden miesiąc pod- czas normalnej pracy okapu, w zmywarce lub ręcznie przy użyciu deli- katnego detergentu lub mydła w płynie. Demontaż ltra przeciwtłuszczowego pokazany jest na rysunku 5. W niektórych modelach zastosowany jest ltr akrylowy. Należy go wy- mieniać co najmniej raz na 2 miesiące lub częściej w wypadku wyjątko- wo intensywnego użycia. Filtr węglowy Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłą- czony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się także do mycia ani do regeneracji i powinien być wymieniany, co naj- mniej raz na 3-4 miesiące lub częściej w wypadku wyjątkowo intensyw- nego użycia. Demontaż ltra węglowego pokazany jest na rysunku 6. Oświetlenie Należy stosować żarówki / halogeny / moduły diodowe o takich sa- mych parametrach jak fabrycznie zamontowane w urządzeniu. Wymiana oświetlenia jest pokazana na rysunku 7. Jeżeli rysunek nie występuje w niniejszej instrukcji, wymiany modułu oświetlenia może dokonać jedynie autoryzowany serwis.- 73 -

POSPRZEDAŻOWA Gwarancja Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpo- wiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po- wa niem z wyrobem. Serwis

• Producent sprzętu sugeruje, by wszelkie naprawy i czyn no ści re gu la- cyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzo- wany producenta. Ze względu na bezpieczeństwo nie należy napra- wiać urządzenia we własnym zakresie.

• Naprawy, wykonywane przez osoby nie posiadające wymaganych kwalikacji mogą stanowić poważne niebezpieczeństwo dla użytkow- nika urządzenia.

• Minimalny okres obowiązywania gwarancji na urządzenie oferowane przez producenta, importera lub upoważnionego przedstawiciela jest podany w karcie gwarancyjnej.

• Urządzenie traci gwarancję w wyniku samowolnych adaptacji, prze- róbek, naruszenia plomb lub innych zabezpieczeń sprzętu lub jego części oraz innych samowolnych ingerencji w sprzęt niezgodnych z instrukcją obsługi. Zgłoszenie naprawy oraz pomoc w razie usterki Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem. Dane adresowe serwisu jak i kontaktowy numer telefonu znajduje się w karcie gwarancyjnej. Przed kontaktem należy przygotować numer seryj- ny urządzenia, znajduje się on na tabliczce znamionowej. Dla wygody przepisz go poniżej: Oświadczenie producenta Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:
