INSTRUKCJA OBSŁUGI Cleantec CTM 48 AC FESTOOL

• Elektrické nářadí obsahuje čip pro automatic ké uložení údajů onářadí aprovozních údajů. Zuložených údajů nelze vyvozovat žádnou pří mou souvislost surčitými osobami. Údaje lze bezkontaktně načíst pomocí speciál ních zařízení aspolečnost Festool je používá vý hradně pro diagnostiku závad, provádění oprav avyřizování záruky adále pro zlepšování kvality, resp. další vývoj elektrického nářadí. Tyto údaje nejsou – bez výslovného souhlasu zákazníka – využívány nad tento rámec. Český 122Spis treści 1 Uwagi dotyczące bezpieczeństwa p. 123

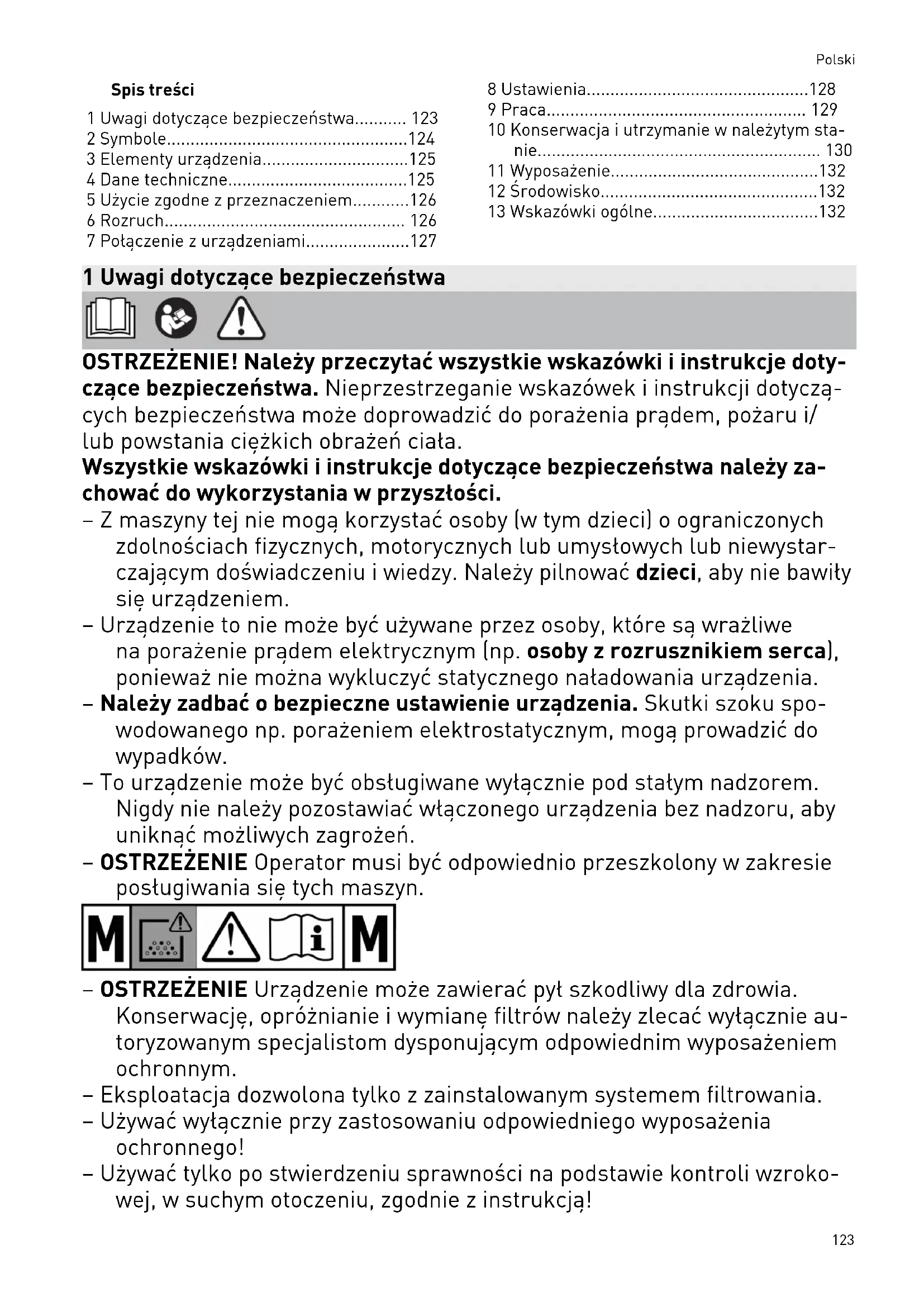

• 2 Symbole p. 124
• 3 Elementy urządzenia p. 125
• 4 Dane techniczne p. 125
• 5 Użycie zgodne z przeznaczeniem p. 126
• 6 Rozruch p. 126
• 7 Połączenie z urządzeniami p. 127
• 8 Ustawienia p. 128
• 9 Praca p. 129
• 10 Konserwacja i utrzymanie w należytym sta nie p. 130
• 11 Wyposażenie p. 132
• 12 Środowisko p. 132
• 13 Wskazówki ogólne 1 Uwagi dotyczące bezpieczeństwa OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje doty czące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczą cych bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała. Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy za chować do wykorzystania w przyszłości. – Zmaszyny tej nie mogą korzystać osoby (wtym dzieci) oograniczonych zdolnościach fizycznych, motorycznych lub umysłowych lub niewystar czającym doświadczeniu iwiedzy. Należy pilnować dzieci, aby nie bawiły się urządzeniem. – Urządzenie to nie może być używane przez osoby, które są wrażliwe na porażenie prądem elektrycznym (np. osoby z rozrusznikiem serca), ponieważ nie można wykluczyć statycznego naładowania urządzenia. – Należy zadbać o bezpieczne ustawienie urządzenia. Skutki szoku spo wodowanego np. porażeniem elektrostatycznym, mogą prowadzić do wypadków. – To urządzenie może być obsługiwane wyłącznie pod stałym nadzorem. Nigdy nie należy pozostawiać włączonego urządzenia bez nadzoru, aby uniknąć możliwych zagrożeń. – OSTRZEŻENIE Operator musi być odpowiednio przeszkolony w zakresie posługiwania się tych maszyn. – OSTRZEŻENIE Urządzenie może zawierać pył szkodliwy dla zdrowia. Konserwację, opróżnianie i wymianę filtrów należy zlecać wyłącznie au toryzowanym specjalistom dysponującym odpowiednim wyposażeniem ochronnym. – Eksploatacja dozwolona tylko z zainstalowanym systemem filtrowania. – Używać wyłącznie przy zastosowaniu odpowiedniego wyposażenia ochronnego! – Używać tylko po stwierdzeniu sprawności na podstawie kontroli wzroko wej, w suchym otoczeniu, zgodnie z instrukcją! Polski 123– Niebezpieczeństwo wybuchu i pożaru! Nie wolno zasysać: – iskier, części żarzących się lub gorących pyłów; – substancji palnych lub wybuchowych (np. magnezu, aluminium, benzy ny, rozcieńczalników); – substancji o agresywnych właściwościach (np. kwasów, zasad, roz puszczalników); – wchodzących w reakcje chemiczne substancji, które prowadzą do wy dzielania ciepła, kwasów/zasad, gazów itp. (np. wchodzących w reak cje materiałów 2K, aluminium i wody). – Przestrzegać obowiązujących na terenie danego kraju przepisów bez pieczeństwa i stosować się do zaleceń producenta obrabianego mate riału! p. 132

OSTRZEŻENIE Gniazda na maszynie używać wyłącznie do celów opisa nych w niniejszej instrukcji. – Regularnie sprawdzać wtyczkę, moduł gniazda wtykowego, przewód i filtr, aby uniknąć zagrożenia. Uszkodzone elektryczne komponenty od dawać do wymiany wyłącznie do autoryzowanych warsztatów serwiso wych. – Przed czyszczeniem, konserwacją, wymianą materiałów eksploatacyj nych lub konwersją urządzenia należy zawsze odłączyć wtyczkę siecio wą od gniazda. – UWAGA Regularnie czyścić ogranicznik poziomu wody i sprawdzać, czy nie ma śladów uszkodzeń. – OSTRZEŻENIE W przypadku wycieku piany lub płynu należy natychmiast wyłączyć urządzenie. – Należy stosować wyłącznie oryginalny wąż ssący firmy Festool. – Uwzględnić środowisko pracy i uważać na siebie i innych podczas transportu lub podczas pracy urządzeniem. Pozwoli to uniknąć np. ryzyka potknięcia o wąż ssący lub przewód zasi lający. – Nosić urządzenie za przewidziany do tego uchwyt. – Nie podnosić ani nie transportować za pomocą haków lub dźwignic. – Foliowe opakowanie trzymać z dala od dzieci. Istnieje ryzyko połknięcia. 2 Symbole Ostrzeżenie przed ogólnym zagroże niem Ostrzeżenie przed porażeniem prądem Przeczytać instrukcję obsługi i wska zówki dotyczące bezpieczeństwa! Należy stosować ochronę dróg odde chowych. Zalecenie, wskazówka Instrukcja postępowania Ostrzeżenie! Urządzenie może zawie rać pył szkodliwy dla zdrowia! Polski 124Nadaje się do odsysania pyłu o wartości ekspozycyjnej powyżej 0,1mg/m

Nie wyrzucać razem z odpadami domo wymi. Oznakowanie zgodności CE Narzędzie wyposażone jest w chip umożliwiający zapis danych. Patrz roz dział13.3 3 Elementy urządzenia [1-1] Korek [1-2] Otwór wlotowy [1-3] Gniazdo wtykowe urządzenia [1-4] Schowek na wąż [1-5] Uchwyt [1-6] SYS-Dock [1-7] Wskazanie połączenia [1-8] Przycisk połączenia [1-9] Wskaźnik AC (tylko warianty z funkcją AUTOC LEAN) [1-10] Przycisk AC (tylko warianty z funkcją AUTOC LEAN) [1-11] Wskaźnik stanu (regulacja siły ssa nia / ustawienie średnicy przewodu giętkiego) [1-12] Przyciski do regulacji siły ssania / us tawienia średnicy przewodu giętkiego [1-13] Przycisk MAN [1-14] Włącznik urządzenia [1-15] Klamry mocujące [1-16] Zbiornik na zanieczyszczenia [1-17] Przycisk odblokowujący (hamulec) [1-18] Hamulec Niektóre z przedstawionych lub opisanych ak cesoriów nie wchodzą w zakres dostawy. 4 Dane techniczne Odkurzacze mobilne CT26-48EI

Pobór mocy 350-1200W Maks. moc przyłączeniowa gniazda wtykowego urządzenia

CH, DK GB 230 V/ 110 V 2400W 1100W 1800W/230W Maks. natężenie przepływu (powietrze), odkurzacz/turbina 130m³/h/ 234m³/h Maks. podciśnienie, turbina 240hPa Wąż ssący (w zależności od wariantu odkurzacza mobilnego) D27/32x3,5m-AS/CTR D36x3,5-AS/KS/B/LHS 225 D36/32x3,5m-AS/R Długość przewodu zasilającego 7,5m Poziom ciśnienia akustycznego zgodnie z EN60335-2-69/ nieozna czonośćK 71dB(A)/3dB Wibracje ręka-ramię zgodnie z normą EN60335-2-69 <2,5m/s² Stopień ochrony IPX4 Częstotliwość 2402Mhz – 2480Mhz Efektywna moc wypromieniowana izotropowo (Equivalent Isotropical Radiated Power, EIRP) <10dBm Polski 125Odkurzacze mobilne CT26-48EI

Pojemność zbiornika CT26 26l CT36 36l CT48 48l Wymiary dł. x szer. x wys. CT26 587x372x539mm CT36 587x372x606mm CT48 593x405x687mm Ciężar CT26 14,6kg CT36 15,1kg CT48 17,0kg 5 Użycie zgodne z przeznaczeniem Odkurzacz mobilny nadaje się do – zasysania i odsysania pyłów o wielkości do 0,1 mg/m³ zgodnie z kategorią ’M’, w tym również pyłów drzewnych i lakierniczych, – odsysania wody, – eksploatacji przy zwiększonym obciążeniu w warunkach przemysłowych, zgodnie z normą IEC/EN 60335-2-69. W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi użytkownik. 6 Rozruch

OSTRZEŻENIE Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku ► Przestrzegać informacji podanych na tab liczce znamionowej. ► Przestrzegać specjalnych przepisów, obo wiązujących na danym obszarze admini stracyjnym.

6.1 Pierwsze uruchomienie

► Otworzyć klamry zamykające[2-2] i zdjąć górną część urządzenia[2-1]. ► Elementy wyposażenia należy wyjąć z po jemnika na zanieczyszczenia[2-3] i opako wania! ► Włożyć worek filtrujący lub jednorazowy do zbiornika na zanieczyszczenia (patrz roz dział10.1 i10.2). ► Nałożyć górną część[2-1] i zamknąć klam ry zamykające[2-2]. ► Zamontować uchwyt do nawijania przewo du z tyłu odkurzacza mobilnego (patrz rysu nek[3]). ► Podłączyć wąż ssący do urządzenia, zwraca jąc uwagę na ustawienie średnicy przewodu giętkiego (patrz rozdział8.1).

6.2 Podłączanie odkurzacza mobilnego

OSTRZEŻENIE Niebezpieczeństwo zranienia przez niekon trolowane uruchomienie narzędzi ► Przed włączeniem sprawdzić, czy podłą czone urządzenie jest wyłączone.

OSTRZEŻENIE Niebezpieczeństwo obrażeń spowodowane prądem elektrycznym ► Wetknąć wtyczkę przewodu zasilającego do uziemionego gniazda wtykowego. ► Nie wkładać rąk do gniazda wtykowego od kurzacza mobilnego. Gdy odkurzacz mobilny jest podłączony do gniazda sieciowego, gniazdo wtykowe od kurzacza mobilnego stale przewodzi prąd. Ustalanie połączenia między odkurzaczem mo bilnym a gniazdem wtykowym Odkurzacz mobilny jest wyłączony. ► Podłączyć przewód zasilający do gniazda wtykowego. Gniazdo wtykowe urządzenia[1-3] przewo dzi prąd. Przełączanie odkurzacza mobilnego na tryb czuwania ► Nacisnąć włącznik/wyłącznik[1-14]. Polski 126Gniazdo wtykowe urządzenia[1-3] przewo dzi prąd. Zielona dioda LED[1-11] wskazuje tryb czuwania. Automatyczne uruchamianie odkurzacza mo bilnego Odkurzacz mobilny jest przełączony na tryb czuwania. ► W celu automatycznego uruchomienia od kurzacza mobilnego: Włączyć połączone urządzenie. Ręczne uruchamianie odkurzacza mobilnego Odkurzacz mobilny jest przełączony na tryb czuwania. ► Nacisnąć przycisk MAN[1-13]. Gdy urządzenie nie jest używane, jak również przed przystąpieniem do wyko nywania wszelkich prac związanych z konserwacją i czyszczeniem urządzenia, należy zawsze wyciągać wtyczkę z gniazda zasilające go. 7 Połączenie z urządzeniami

OSTRZEŻENIE Niebezpieczeństwo zranienia, nieoczekiwane uruchomienie odkurzacza mobilnego ► Każdorazowo przed rozpoczęciem pracy z odkurzaczem mobilnym należy sprawdzić, jaki akumulator jest z nim połączony. ► Pilota zdalnego sterowania można moco wać tylko do węża ssącego. ► Elektronarzędzie akumulatorowe musi być zawsze połączone wężem ssącym z odku rzaczem mobilnym. Po pracy trzeba rozłą czyć połączenie z odkurzaczem mobilnym.

7.1 Podłączanie elektronarzędzia

OSTRZEŻENIE Niebezpieczeństwo zranienia ► Należy przestrzegać maksymalnej mocy przyłączeniowej w gnieździe wtykowym urządzenia (patrz rozdział Dane technicz ne). ► Wyłączyć elektronarzędzie. Ustalanie połączenia między elektronarzę dziem zasilanym z sieci a odkurzaczem mobil nym ► Podłączyć elektronarzędzie do gniazda urządzenia[1-3]. ☑ Elektronarzędzie jest połączone z odkurza czem mobilnym za pomocą przewodu zasi lającego. Ustalanie połączenia między elektronarzę dziem akumulatorowym a odkurzaczem mo bilnym ► W trybie czuwania nacisnąć przycisk połą czenia[1-8]. Wskaźnik połączenia[1-7] miga wolno. Od kurzacz mobilny jest przez 60 sekund goto wy do nawiązania połączenia. ► Włączyć elektronarzędzie zasilane akumu latorowo. Odkurzacz mobilny jest uruchomiony, a za silane akumulatorowo elektronarzędzie jest z nim połączone aż do momentu ręcznego wyłączenia odkurzacza mobilnego lub wy ciągnięcia wtyczki. Następnie należy ponow nie podłączyć akumulator. Podłączenie nowego zasilanego akumulatorowo elektronarzędzia zastępuje poprzednie połącze nie.

7.2 Łączenie pilota zdalnego sterowania

CT-F I Łączenie pilota z odkurzaczem mobilnym Aby móc połączyć pilota z odkurzaczem mobil nym, należy przeprowadzić reset pilota (patrz Reset pilota zdalnego sterowania). Dotychczas niepołączonego pilota zdalnego ste rowania można połączyć bezpośrednio. Połączenie między pilotem a odkurza czem mobilnym zostaje zachowane rów nież po ręcznym wyłączeniu lub wyciągnię ciu wtyczki odkurzacza mobilnego. ► W trybie czuwania nacisnąć przycisk po łączenia[1-8] na odkurzaczu mobilnymi przytrzymać przez 3 sekundy. Wskaźnik połączenia[1-7] miga szybko. Odkurzacz mobilny jest przez 60 sekund go towy do nawiązania połączenia. ► Nacisnąć przycisk MAN na pilocie. Pilot zdalnego sterowania jest trwale zapi sany w odkurzaczu mobilnym. Włączanie/wyłączanie Po połączeniu pilota z odkurzaczem mobilnym, odkurzacz może być włączany i wyłączany za pomocą pilota. ► Aby włączyć i wyłączyć należy nacisnąć przycisk MAN na pilocie. Polski 127Reset na pilocie Po zresetowaniu połączenie pilota zdalnego sterowania z odkurzaczem mobilnym zostaje usunięte. ► Nacisnąć przycisk połączenia oraz przycisk MAN i przytrzymać przez 10 sekund. Wskaźnik LED miga na różowo, jeśli proces resetowania zakończył się powodzeniem.

Odkurzacz mobilny można skonfigurować za pomocą FestoolApp. ► W trybie czuwania nacisnąć przycisk po łączenia[1-8] na odkurzaczu mobilnym i przytrzymać przez 3 sekundy. Wskaźnik połączenia[1-7] miga szybko. Odkurzacz mobilny jest przez 60 sekund go towy do nawiązania połączenia. ► Postępować zgodnie ze wskazówkami Fes toolApp. *Nie jest dostępna w każdym kraju. 8 Ustawienia

8.1 Ustawianie średnicy przewodu

giętkiego Ustawienie średnicy przewodu giętkiego możli we jest tylko w trybie czuwania. ► Ustawić przyciskami do ustawiania średni cy przewodu giętkiego[1-12] średnicę wew nętrzną podłączonego węża ssącego. ☑ Ustawienie zostaje zapisane w pamięci od kurzacza mobilnego. Dzięki temu prędkość przepływu powietrza w wężu ssącym mierzona jest prawidłowo (patrz rozdział8.6).

8.2 Regulacja siły ssania

► W trybie ssania naciskać przyciski plus lub minus[1-12].

Funkcja obejściowa mufy ssącej zapobiega przysysaniu szlifierek i ssawek podłogowych do gładkich powierzchni. Otwarcie ► Przekręcić pierścień nastawczy na pozycję „OPEN” (OTWARCIE). Zamknięcie ► Przekręcić pierścień nastawczy na pozycję „CLOSE” (ZAMKNIĘCIE).

8.4 Unieruchamianie hamulcem

Przełożenie czarnej dźwigni hamulca[1-18] za pobiega odtoczeniu się odkurzacza mobilnego. W tym celu należy lekko unieść odkurzacz mo bilny za przednią oś i nacisnąć czarną dźwignię hamulca w dół do zatrzaśnięcia. W celu odblo kowania należy nacisnąć przycisk odblokowują cy[1-17].

8.5 Zabezpieczenie przed nadmiernym

wzrostem temperatury Dla ochrony przed przegrzaniem zabezpiecze nie przed nadmiernym wzrostem temperatury wyłącza odkurzacz mobilny przed osiągnięciem krytycznej temperatury. Dolna dioda LED[1-11] wskazuje usterkę. Dioda LED świeci się na czerwono Zbyt wysoka tempe ratura ► Wyłączyć odkurzacz mobilny, pozostawić do ostygnięcia. ► Po upływie ok. 5 minut ponownie włączyć odkurzacz mobilny.

8.6 Monitorowanie objętościowego

strumienia powietrza Jeśli prędkość powietrza w wężu ssącym spad nie poniżej 20m/s, ze względów bezpieczeń stwa rozlegnie się dźwiękowy sygnał ostrzega wczy (w przypadku pyłów kategorii M). Prawid łowe działanie kontroli natężenia przepływu wy maga stosowania węży ssących firmy Festool o średnicy wewnętrznej od 21mm do maksymal nie 42mm. Tabela* na odkurzaczu mo bilnym wyjaśnia tę zależność w odniesieniu do minimal nej wymaganej wydajności ssania przy danej średnicy węża. Jeśli podana moc nie jest osiągnięta, rozlega się sygnał ostrzega wczy. *dotyczy tylko CT AC w wersjach dostępnych w UE Możliwe przyczyny Usuwanie przyczyny Regulacja siły ssa nia[1-11] ustawiona na zbyt małą wartość. Ustawić regulację si ły ssania na wyższą wartość (patrz roz dział8.2). Odkurzacz mobilny nie został ustawiony na średnicę podłączone go węża ssącego. Ustawić prawidłową średnicę węża ssą cego (patrz roz dział8.1). Zatkanie lub załama nie węża ssącego. Usunąć zatkanie lub załamanie. Polski 128Możliwe przyczyny Usuwanie przyczyny Worek filtrujący pełny. Włożyć nowy worek filtrujący (patrz roz dział10.1). Zanieczyszczony filtr główny. Wymienić filtr główny (patrz rozdział10.3). TYLKO AUTOCLEAN: Wyczyścić filtr główny (patrz roz dział9.2). Wadliwe działanie elektroniki monitoru jącej. Zlecić usunięcie w autoryzowanym warsztacie serwiso wym firmy Festool. Odsysanie na mokro. Bezpieczeństwo dzia łania nie jest ograni czone, nie są wyma gane żadne czynnoś ci.

LHS z PLANEX LHS2225: Przy pracach, które wymagają mniejszej mocy ssania (np. na miękkich powierz chniach). Aktywować funkcję Bypass na specjalnej mufie ssącej[1A]. 9 Praca

9.1 Bardzo prosta obsługa

Schowek na wąż: po pracy wąż ssący moż na wprowadzić przez otwór[8-2] i odłożyć do schowka na wąż. Miejsce do mocowania Systainera SYS-Dock: na powierzchni do odkładania narzędzi można zamocować Systainer za pomocą czterech za suw lub za pomocą T-LOC[8-1].

9.2 AUTOCLEAN – oczyszczanie filtra

głównego (tylko warianty z funkcją AUTOCLEAN) Tylko w połączeniu z jednorazowym workiem foliowym (zgodnie z katego rią ’M’). Nie stosować przy odsysaniu na mokro! Włączanie/wyłączanie automatycznego oczyszczania ► W trybie czuwania nacisnąć przycisk AC[1-10], aby włączyć lub wyłączyć AU TOCLEAN. Funkcję AC można skonfigurować korzys tając z FestoolApp*. Czyszczenie manualne ► W trybie ssania nacisnąć przycisk AC[1-10]. Pełne czyszczenie ręczne ► W trybie ssania zakryć ręką lub przy użyciu zasuwy zamykającej CT-VS otwór dyszy lub przewodu ssawnego na 3 sekundy. ► Przytrzymać naciśnięty przycisk AC[1-10] przez 3 sekundy. Nie czyścić głównego filtra zbyt często w krót kim okresie czasu! W ciągu maksymalnie 1 minuty: 1x ręczne całkowite oczyszczenie 3x ręczne oczyszczenie *Nie jest dostępna w każdym kraju.

9.3 Cechy szczególne CTM 36 E AC- LHS

Aby umożliwić używanie odkurzacza mobilnego z modułem PLANEX: ► Zastosować wąż ssący D 36 mm x 3,5 m AS. ► Do podłączenia modułu PLANEX należy za stosować załączoną, specjalną mufę ssącą. ► Pomiędzy otworem ssącym[1-2] oraz węż em ssącym należy umieścić zasuwę zamy kającą CT-VS. ► Zamontować uchwyt narzędziowy. ► Używać tylko z workiem jednorazowym! Funkcja Bypass Przy pracach, które wymagają mniejszej mocy ssania (np. na miękkich powierzchniach). ► Aktywować funkcję Bypass na specjalnej mufie ssącej.

9.4 Odsysanie substancji suchych

OSTROŻNIE Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych ► Podczas odsysania substancji zagrażają cych zdrowiu należy używać worka filtrują cego lub jednorazowego! ► Urządzenie należy używać wyłącznie z funkcjonującą kontrolą natężenia przepły wu. Przy odsysaniu pyłów powstających w wyniku pracy elektronarzędzi należy przestrzegać na stępujących zaleceń: Jeśli powietrze wylotowe odprowadzane jest z powrotem do pomieszczenia, w pomieszczeniu musi występować wystarczająca ilość wymian Polski 129powietrza L. W celu zachowania wymaganych wartości granicznych, strumień objętościowy odprowadzany z powrotem do pomieszczenia może wynosić maksymalnie 50% strumienia objętościowego powietrza świeżego (objętość pomieszczenia V

x ilość wymian powietrza L

Ponadto należy przestrzegać przepisów krajo wych. Uwaga: Wilgotny filtr główny szybko się zatyka, gdy zasysane są suche materiały. Z tego wzglę du filtr główny przed zasysaniem pyłów powi nien zostać osuszony lub zastąpiony elementem suchym.

9.5 Odsysanie wilgotnych substancji/cieczy

Usunąć worek filtrujący lub jednorazo wy! Używać specjalnego filtra do zasysania na mokro (NF-CT). Przy osiągnięciu maksymalnego poziomu na pełnienia odsysanie zostaje automatycznie przerwane. Najniższa dioda LED[1-11] miga na czerwono. Należy upewnić się, że po odsysaniu na mok ro urządzenie (filtr główny, wąż ssący, zbiornik itp.) jest wystarczająco suche.

OSTROŻNIE Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych ► Po wykonaniu odsysania na mokro usunąć filtr do zasysania na mokro i zastąpić go filtrem głównym do substancji suchych.

OSTROŻNIE Wydostawanie się piany i cieczy ► Natychmiast wyłączyć i opróżnić urządze nie.

9.6 Po zakończeniu pracy

► Tylko warianty z funkcją AUTOCLEAN: Oczyścić filtr główny automatycznie lub ręcznie (patrz rozdział9.2). ► Wyłączyć odkurzacz mobilny i wyciągnąć wtyczkę zasilania. ► Zwinąć przewód zasilający. ► Opróżnić zbiornik na zanieczyszczenia. ► Zamknąć otwór ssący[1-2] za pomocą kor ka[1-1].

OSTRZEŻENIE Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych ► Przed usunięciem urządzenia z zanie czyszczonego obszaru należy całkowicie oczyścić odkurzacz mobilny oraz wszystkie elementy wyposażenia (wewnątrz i na zew nątrz) poprzez odkurzenie i wytarcie. ► Części, których nie można całkowicie wy czyścić, muszą być podczas transportu szczelnie zamknięte w plastikowej torbie. ► Stosować maskę ochronną! Urządzenie to należy przechowywać wy łącznie w pomieszczeniach zamkniętych. ► Odstawić odkurzacz mobilny w suchym po mieszczeniu, zabezpieczając go przed uży ciem przez osoby nieupoważnione. 10 Konserwacja i utrzymanie w należytym stanie

OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenia prą dem ► Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego! ► Wszelkie prace konserwacyjne i napra wcze, które wymagają otwarcia obudowy, mogą być wykonywane wyłącznie przez au toryzowany warsztat serwisowy. Serwis i naprawy mogą być wykonywane wy łącznie przez producenta i w certyfikowanych warsztatach. Należy stosować wyłącznie orygi nalne części zamienne firmy Festool. Więcej informacji: www.festool.pl/serwis Uszkodzone urządzenia zabezpieczające i częś ci muszą zostać naprawione lub wymienione przez autoryzowany warsztat specjalistyczny, o ile w instrukcji obsługi nie są podane inne zale cenia. Przestrzegać następujących wskazówek: – Co najmniej raz w roku kontrola technicz na przeprowadzona przez producenta lub odpowiednio przeszkoloną osobę (np. pod kątem uszkodzenia filtra, szczelności urzą dzenia i działania urządzeń kontrolnych). – Elementy, których nie można wyczyścić, należy zutylizować. Używać do tego ce lu nieprzepuszczalnych worków. Przestrze Polski 130gać obowiązujących przepisów dotyczących usuwania odpadów! – W celu przeprowadzenia konserwacji przez użytkownika urządzenie należy rozłożyć, oczyścić i zakonserwować, na ile jest to wy konalne, bez wywoływania zagrożenia dla osób przeprowadzających konserwację lub osób trzecich. Odpowiednie środki ostroż ności obejmują odkażenie przed rozłoże niem, zapewnienie na miejscu filtrowane go odpowietrzenia wymuszonego, w miejs cu, gdzie urządzenie jest rozbierane, oczy szczenie obszaru konserwacji oraz zapew nienie odpowiedniego, osobistego wyposa żenia ochronnego.

10.1 Wymiana (SC FIS-CT 26/36/48) worka

filtrującego Wyjmowanie worka filtrującego[4] ► Otworzyć klamry zamykające [2-2] i zdjąć górną część urządzenia[2-1]. ► Wyjąć worek filtrujący. ► Usunąć zużyty worek filtrujący zgodnie z przepisami. ► Oczyścić pojemnik na zanieczyszcze nia[2-3]. Zakładanie worka filtrującego[5] ► Włożyć nowy worek filtrujący (SC FIS-CT 26/36/48) (rysunek[4]). Ważna informacja: Mocno wcisnąć złączkę worka filtrującego na króciec wlotowy. ► Nałożyć górną część[2-1] i zamknąć klam ry zamykające[2-2]. Należy zwrócić uwagę na to, aby worek fil trujący nie został zakleszczony pomiędzy częścią górną i dolną.

10.2 Wymiana jednorazowego worka

foliowego (tylko w wariantach z funkcją AutoClean) Wyjmowanie worka jednorazowego[6] ► Zamknąć otwór ssący[1-2] korkiem[1-1]. ► Otworzyć klamry zamykające [2-2] i zdjąć górną część urządzenia[2-1]. ► Zamknąć worek jednorazowy. ► Wyjąć worek jednorazowy. ► Usunąć zużyty worek jednorazowy zgodnie z przepisami. ► Oczyścić pojemnik na zanieczyszcze nia[2-3]. Wkładanie worka jednorazowego[7] ► Włożyć nowy worek jednorazowy (ENS- CT26/36/48) do króćca wlotowego zbiornika i zablokować. Ważne: Boczne otwory worka jednorazowe go muszą znajdować się wewnątrz zbiornika na zanieczyszczenia. Należy zwrócić uwagę na to, aby zatrzasnąć zasuwę. ► Nałożyć worek jednorazowy na krawędź zbiornika. Należy zwrócić uwagę na to, aby sty ki[10-2] były odsłonięte. ► Nałożyć górną część[2-1] i zamknąć klam ry zamykające[2-2].

10.3 Wymienić filtr główny

Zalecenie Uszkodzenie silnika ► W żadnym wypadku nie wolno włączać ssa nia bez zainstalowanego filtra głównego, ponieważ może spowodować to uszkodze nie silnika. ► Otworzyć klamry zamykające [2-2] i zdjąć górną część urządzenia [2-1]. ► Obrócić górną część urządzenia w taki spo sób, aby filtr główny skierowany był ku gó rze (rysunek [9]). ► Przełożyć dźwignię[9-3] i usunąć uch wyt[9-2]. ► Wyjąć zużyty filtr główny[9-1] i zastąpić no wym. ► Usunąć zanieczyszczenia z powierzchni usz czelniających i ze strefy znajdującej się za nimi. ► Usunąć zużyty filtr główny zgodnie z obo wiązującymi przepisami. ► Zamontować uchwyt [9-2] i przełożyć dźwignię[9-3] do zatrzaśnięcia. ► Nałożyć górną część [2-1] i zamknąć klam ry zamykające [2-2].

10.4 Opróżnianie pojemnika na

zanieczyszczenia Po zdjęciu części górnej można opróżnić pojem nik na zanieczyszczenia[2-3] . ► Po odsysaniu cieczy należy zawsze czyścić czujniki poziomu napełnienia[10-1] miękką szmatką i sprawdzać je pod względem usz kodzeń. Polski 13111 Wyposażenie Numery katalogowe wyposażenia oraz filtrów można znaleźć w katalogu Festool lub w Inter necie na stronie "www.festool.com".

W asortymencie wyposażenia dostępne są na stępujące moduły, które można podłączyć do gniazda wtykowego urządzenia[1-3], rozsze rzając zakres stosowania odkurzacza mobilne go: – SD I-CT26-48 (moduł gniazda wtykowego) – DL I-CT26-48 (moduł zasilania w sprężone powietrze) Więcej informacji na temat modułów moż na znaleźć w Internecie pod adresem "www.festool.com". 12 Środowisko Nie wyrzucać urządzenia razem z odpa dami domowymi! Urządzenia, wyposaże nie i opakowania przekazywać do recy klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych. Zgodnie z europejską dyrektywą dotyczącą zu żytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa krajowego, zużyte urządzenia elektryczne podlegają segregacji i recyklingowi w sposób przyjazny środowisku. Informacje na temat punktów zbiórki moż na znaleźć pod adresem www.festool.com/ environment. Informacje o substancjach krytycznych: www.festool.pl/reach 13 Wskazówki ogólne

Znak słowny i loga Bluetooth

są zastrzeżonymi znakami towarowymi firmy Bluetooth SIG, Inc. i są używane na podstawie licencji przez TTS Tooltechnic SystemsAG & Co.KG a tym samym przez Festool.

13.2 Informacje o licencji

Informacje o licencji dotyczące wszelkich licen cji open source wykorzystywanych w produkcie można znaleźć w FestoolApp* pod adresem Informacje > Licencje open source narzędzia. *Nie jest dostępna w każdym kraju.

13.3 Informacje o ochronie danych

Elektronarzędzie wyposażone jest w chip słu żący do automatycznego zapisywania danych o maszynie i jej pracy. Zapisane dane nie zawiera ją bezpośrednich danych osobowych. Za pomocą specjalnych urządzeń można dane te bezprzewodowo odczytać. Będą one używane wyłącznie w przypadku diagnozy błędów, prze prowadzania naprawy czy gwarancji oraz w ce lu poprawy jakości lub ulepszania elektronarzę dzia. Użycie danych poza wymienionym obsza rem bez wyraźnej zgody Klienta nie jest możli we. Polski
