MANUALE UTENTE Cleantec CTM 48 AC FESTOOL

• datos La herramienta eléctrica contiene un chip que almacena automáticamente los datos de servi cio y de la máquina. Los datos guardados no pueden estar directamente relacionados con ninguna persona. Los datos pueden leerse sin contacto con dis positivos especiales, y Festool los utiliza exclu sivamente para el diagnóstico de fallos, la ges tión de las reparaciones y de la garantía, así como para la mejora de la calidad o el perfec cionamiento de la herramienta eléctrica. Los datos no se utilizan para otros fines sin el con sentimiento expreso del cliente. Español 47Sommario 1 Avvertenze per la sicurezza p. 48
• 2 Simboli p. 49
• 3 Componenti del dispositivo p. 50
• 4 Dati tecnici p. 50
• 5 Utilizzo conforme p. 51
• 6 Messa in funzione p. 51
• 7 Collegamento con gli apparecchi p. 52
• 8 Impostazioni p. 53
• 9 Lavoro p. 54
• 10 Cura e manutenzione p. 55
• 11 Accessori p. 57
• 12 Ambiente p. 57

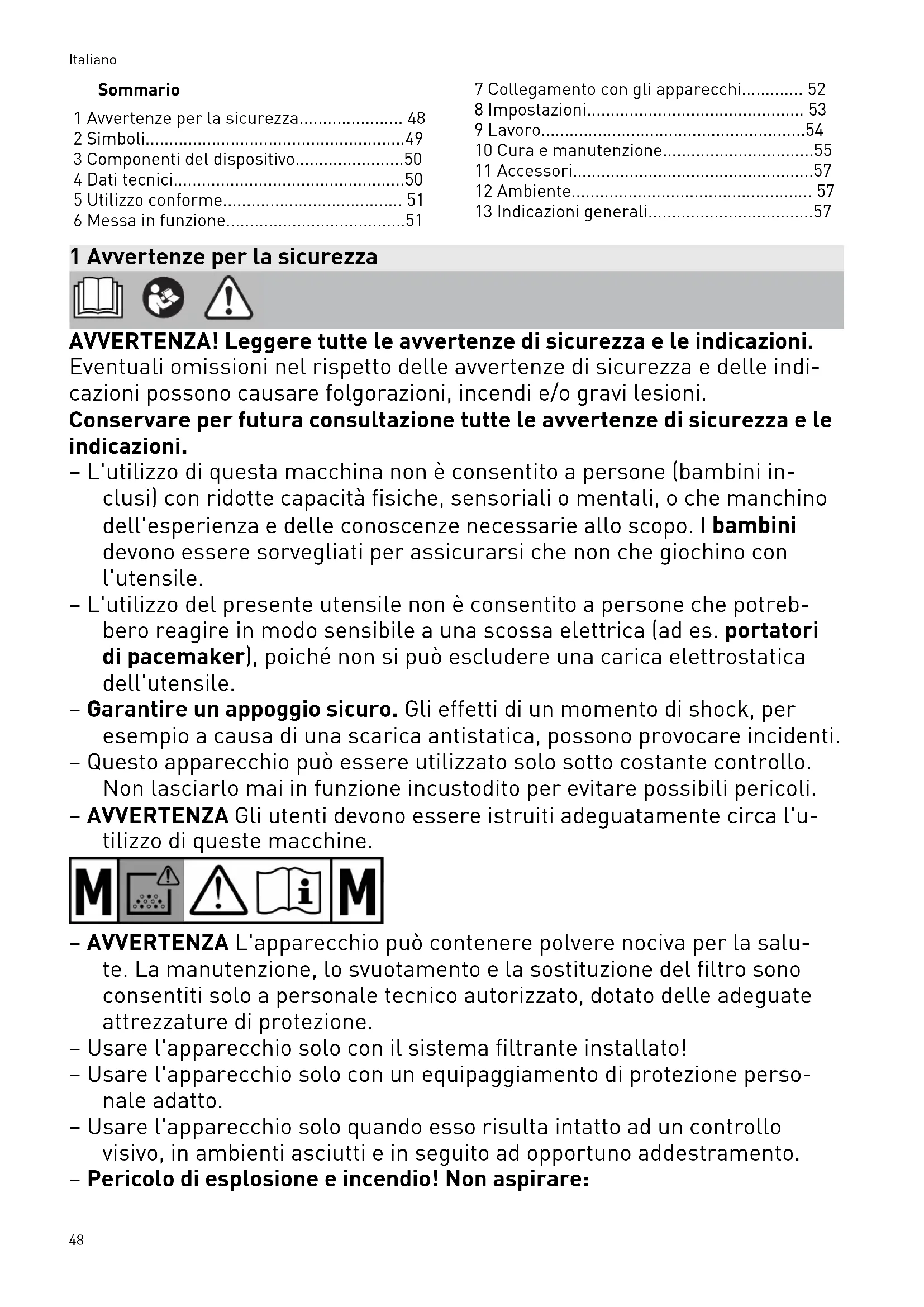

• 13 Indicazioni generali 1 Avvertenze per la sicurezza AVVERTENZA! Leggere tutte le avvertenze di sicurezza e le indicazioni. Eventuali omissioni nel rispetto delle avvertenze di sicurezza e delle indi cazioni possono causare folgorazioni, incendi e/o gravi lesioni. Conservare per futura consultazione tutte le avvertenze di sicurezza e le indicazioni. – L'utilizzo di questa macchina non è consentito a persone (bambini in clusi) con ridotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I bambini devono essere sorvegliati per assicurarsi che non che giochino con l'utensile. – L'utilizzo del presente utensile non è consentito a persone che potreb bero reagire in modo sensibile a una scossa elettrica (ad es. portatori di pacemaker), poiché non si può escludere una carica elettrostatica dell'utensile. – Garantire un appoggio sicuro. Gli effetti di un momento di shock, per esempio a causa di una scarica antistatica, possono provocare incidenti. – Questo apparecchio può essere utilizzato solo sotto costante controllo. Non lasciarlo mai in funzione incustodito per evitare possibili pericoli. – AVVERTENZA Gli utenti devono essere istruiti adeguatamente circa l'u tilizzo di queste macchine. – AVVERTENZA L'apparecchio può contenere polvere nociva per la salu te. La manutenzione, lo svuotamento e la sostituzione del filtro sono consentiti solo a personale tecnico autorizzato, dotato delle adeguate attrezzature di protezione. – Usare l'apparecchio solo con il sistema filtrante installato! – Usare l'apparecchio solo con un equipaggiamento di protezione perso nale adatto. – Usare l'apparecchio solo quando esso risulta intatto ad un controllo visivo, in ambienti asciutti e in seguito ad opportuno addestramento. – Pericolo di esplosione e incendio! Non aspirare: Italiano 48– scintille, pezzi incandescenti o polveri calde; – materiali infiammabili o esplosivi (p.es. magnesio, alluminio, benzina, diluente); – materiali aggressivi (ad esempio acidi, soluzioni alcaline, solventi); – materiali chimicamente reattivi che possano generare calore, aci di/basi, gas ecc. (ad esempio materiali reattivi bicomponenti, allumi nio e acqua). – Attenersi alle norme nazionali sulla sicurezza e alle indicazioni del produttore dei materiali. p. 57

Avvertenza La presa sulla macchina va utilizzata solo per le finalità indicate nei manuali d'istruzioni. – Controllare regolarmente il connettore, la presa, il cavo ed il filtro, al fine di evitare pericoli. Qualora vi siano componenti danneggiati, far li sostituire esclusivamente da un’officina autorizzata dell’Assistenza Clienti. – Prima di effettuare interventi di pulizia o manutenzione o sostituzione di materiale di consumo o di conversione dell'apparecchio, staccare la spina dalla presa di corrente. – ATTENZIONE Pulire regolarmente il dispositivo di limitazione del livello dell'acqua e controllare che non vi siano segni di danneggiamento. – AVVERTENZA Spegnere immediatamente l'apparecchio in caso di fuo riuscita di liquido o di schiuma. – Utilizzare esclusivamente tubi flessibili per l'aspirazione originali Fe stool. – Tenere in considerazione l'ambiente di lavoro e durante il trasporto o il lavoro con l'utensile prestare attenzione a se stessi e a terzi. Quindi evitare ad es. il rischio di inciampare a causa di un tubo di aspirazione o un cavo di rete. – Trasportare l'apparecchio usando esclusivamente l'impugnatura previ sta a tale scopo. – Non sollevarla o trasportarla servendosi di un gancio di sollevamento o di un paranco. – Tenere le pellicole d'imballaggio fuori dalla portata dei bambini. Sussiste pericolo di asfissia. 2 Simboli Avvertenza di pericolo generico Avvertenza sulle scariche elettriche Leggere le istruzioni per l’uso e le av vertenze di sicurezza. Indossare dispositivi di protezione del le vie respiratorie. Consiglio, avvertenza Istruzioni per l'uso Avvertenza! L'apparecchio può conte nere polveri nocive alla salute. Italiano 49Adatto per la separazione di pol veri con un valore limite di esplo sione superiore a 0,1mg/m

Non smaltire tra i rifiuti domestici. Marcatura CE di conformità Il dispositivo contiene un chip per il salvataggio dei dati. Vedi capitolo13.3 3 Componenti del dispositivo [1-1] Tappo [1-2] Bocca di aspirazione [1-3] Presa dell'apparecchio [1-4] Alloggiamento per tubo d'aspirazione [1-5] Impugnatura [1-6] SYS-Dock [1-7] Spia di collegamento [1-8] Tasto di collegamento [1-9] Visualizzazione AC (solo varianti con AUTOCLEAN) [1-10] Tasto AC (solo varianti con AUTOCLEAN) [1-11] Visualizzazione di stato (impostazione della forza di aspirazione / imposta zione del diametro del tubo flessibile) [1-12] Tasti per l'impostazione della forza di aspirazione / impostazione del dia metro del tubo flessibile [1-13] Tasto MAN [1-14] Interruttore dell'apparecchio [1-15] Ganci [1-16] Secchio per liquidi [1-17] Tasto di sblocco (freno) [1-18] Freno L'accessorio raffigurato o descritto può non comparire nella fornitura standard. 4 Dati tecnici Unità mobili di aspirazione CT26-48EI

Assorbimento elettrico 350-1200W Valore di allacciamento max. alla presa del l’apparecchio

CH, DK GB 230 V/ 110 V 2400W 1100W 1800W/230W Portata (aria) max., aspiratore/turbina 130m³/h/ 234m³/h Depressione massima, turbina 240hPa Tubo flessibile per l'aspirazione (in funzione della variante di unità mobile di aspirazione) D27/32x3,5m-AS/CTR D36x3,5-AS/KS/B/LHS 225 D36/32x3,5m-AS/R Lunghezza del cavo di alimentazione elettrica 7,5m Livello di pressione acustica secondo EN60335-2-69/ Grado d’incer tezzaK 71dB(A)/3dB Oscillazione mano-braccio secondo EN60335-2-69 <2,5m/s² Grado di protezione IPX4 Frequenza 2402Mhz – 2480Mhz Potenza isotropica irradiata equivalente (EIRP) <10dBm Italiano 50Unità mobili di aspirazione CT26-48EI

Capacità serbatoio CT26 26l CT36 36l CT48 48l Misure (L x P x H) CT26 587x372x539mm CT36 587x372x606mm CT48 593x405x687mm Peso CT26 14,6kg CT36 15,1kg CT48 17,0kg 5 Utilizzo conforme Unità mobile di aspirazione idonea per – aspirazione di polveri fino a 0,1 mg/m³ cor rispondenti al tipo M, tra cui anche polveri di legno e smalti, – aspirazione d'acqua, – usi industriali a sollecitazione elevata, conforme a IEC/EN 60335-2-69. Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo. 6 Messa in funzione

AVVERTENZA Tensione o frequenza non ammesse! Pericolo di incidenti ► Prestare attenzione alle indicazioni ripor tate sulla targhetta del tipo. ► Prestare attenzione ad eventuali disposi zioni nazionali speciali.

6.1 Prima messa in funzione

► Aprire i fermagli di chiusura[2-2] e prelevare la parte superiore dell’apparec chio[2-1]. ► Prelevare gli accessori dal secchio per li quidi[2-3] e dall’imballaggio! ► Inserire un filtro o un sacchetto per lo smaltimento nel secchio per liquidi (vedi ca pitolo10.1 e10.2). ► Applicare la parte superiore[2-1] e chiude re i fermagli di chiusura[2-2]. ► Montare l’avvolgicavo sul retro dell’unità mobile di aspirazione (vedere Fig.[3]). ► Collegare il tubo flessibile per l'aspirazione all'apparecchio e rispettare l'impostazione del diametro del tubo (vedere capitolo8.1).

6.2 Collegamento unità mobile

AVVERTENZA Pericolo di lesioni a causa dell'avvio incon trollato di attrezzi ► Prima di inserire il dispositivo assicurarsi che l'attrezzo collegato sia disinserito.

AVVERTENZA Pericolo di lesioni dovute a corrente elettri

► Innestare la spina di rete in una presa col legata a terra. ► Non toccare la presa dell'unità mobile di aspirazione. Quando l'unità mobile di aspirazione è col legata alla presa di rete, la presa dell'ap parecchio conduce elettricità permanente. Collegamento dell'unità mobile d'aspirazione alla presa L'unità mobile di aspirazione è spenta. ► Collegare il cavo di rete alla presa. La presa dell'apparecchio[1-3] conduce elettricità. Mettere l'unità mobile di aspirazione in moda lità stand-by ► Premere l'interruttore ON/OFF[1-14]. La presa dell'apparecchio[1-3] conduce elettricità. Italiano 51Il LEDverde[1-11] visualizza la modalità stand-by. Avvio automatico dell'unità mobile di aspira zione L'unità mobile di aspirazione è in modalità stand-by. ► Per avviare automaticamente l'unità mobi le di aspirazione: Accendere l'utensile col legato. Avvio manuale dell'unità mobile di aspirazione L'unità mobile di aspirazione è in modalità stand-by. ► Azionare il tasto MAN[1-13]. In caso di mancato utilizzo e prima del le operazioni di manutenzione e pulizia, staccare la spina dell'unità mobile di aspirazione dalla presa. 7 Collegamento con gli apparecchi

AVVERTENZA Pericolo di lesioni, avvio inatteso dell'unità mobile d'aspirazione ► Prima di qualsiasi lavoro con l'unità mobi le d'aspirazione controllare quale comando a distanza e quale utensile elettrico sono collegati con l'unità mobile d'aspirazione. ► Il comando a distanza può essere collegato solo al tubo flessibile per l'aspirazione. ► Un utensile elettrico a batteria deve sem pre essere collegato all'unità mobile di aspirazione tramite il tubo flessibile per l'aspirazione. Dopo il lavoro, il collegamen to con l'unità mobile di aspirazione deve essere staccato.

7.1 Collegare l'utensile elettrico

AVVERTENZA Pericolo di lesioni ► Attenersi alla potenza di allacciamento massima alla presa dell’apparecchio (ve dere il capitolo Dati tecnici). ► Spegnere l’elettroutensile. Collegamento di un elettroutensile azionato dalla rete con l'unità mobile di aspirazione ► Collegare l’elettroutensile alla presa del l’apparecchio[1-3]. ☑ L'elettroutensile è collegato all'unità mobile di aspirazione tramite il cavo di rete. Collegamento di un elettroutensile a batteria con l'unità mobile di aspirazione ► Azionare il tasto di collegamento[1-8] in modalità stand-by. La spia di collegamento[1-7] lampeggia lentamente. L'unità mobile di aspirazione è pronta al collegamento per 60 secondi. ► Accendere l'elettroutensile a batteria. L'unità mobile d'aspirazione si avvia e l'e lettroutensile a batteria è collegato fino al lo spegnimento manuale dell'unità, oppure staccando la spina. In seguito è necessa rio accoppiare nuovamente l'apparecchio a batteria. Collegando un nuovo elettroutensile a batteria, il collegamento esistente fino a quel momento sarà sovrascritto.

7.2 Collegare comando a distanza CT-F I

Connettere il comando a distanza all’unità mobile di aspirazione Per collegare un comando a distanza con una unità mobile d'aspirazione, si deve eseguire un reset del comando a distanza (vedere Reset del comando a distanza). È possibile collegare direttamente i comandi a distanza non ancora collegati. Un collegamento stabilito tra comando a distanza e unità mobile d'aspirazione ri mane attivo anche dopo lo spegnimento manuale dell'unità o dopo aver staccato la spina. ► Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento[1-8] si tuato sull'unità mobile di aspirazione. La spia di collegamento[1-7] lampeggia ve locemente. L'unità mobile di aspirazione è pronta al collegamento per 60 secondi. ► Premere il tasto MAN sul comando a di stanza. Il comando a distanza resta memorizzato nell'unità mobile di aspirazione. Accensione/spegnimento Una volta collegato il comando a distanza con l'unità mobile d'aspirazione, questa può essere accesa e spenta con il comando a distanza. ► Per accendere/spegnere premere il tasto MAN sul comando a distanza. Italiano 52Reset sul comando a distanza Il tasto Reset consente di cancellare il collega mento di un comando a distanza con l'unità mo bile di aspirazione. ► Tenere premuto per 10 secondi il tasto di collegamento e il tasto MAN. Quando il reset è completato l'indicatore LED s'illumina in magenta.

L'unità mobile di aspirazione può essere confi gurata tramite la FestoolApp. ► Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento[1-8] si tuato sull'unità mobile di aspirazione. La spia di collegamento[1-7] lampeggia ve locemente. L'unità mobile di aspirazione è pronta al collegamento per 60 secondi. ► Seguire le istruzioni indicate dalla Fe stoolApp. *Non disponibile per tutti i paesi. 8 Impostazioni

8.1 Impostazione del diametro tubo

flessibile L'impostazione del diametro del tubo flessibile è possibile solo in modalità Stand-by. ► Impostare con i tasti del diametro del tubo flessibile[1-12] il diametro interno del tubo flessibile collegato. ☑ L'impostazione viene salvata nell'unità mo bile di aspirazione. Ciò garantirà una corretta velocità dell’a ria nel tubo flessibile per l'aspirazione (ve dere capitolo8.6).

8.2 Regolazione della potenza di

aspirazione ► Azionare i tasti Più o Meno[1-12] nel fun zionamento in aspirazione.

8.3 Manicotto d'aspirazione

La funzione di bypass del manicotto d'aspirazio ne impedisce un'aspirazione delle rettificatrici e degli ugelli a pavimento su superfici lisce. Apri ► Ruotare l'anello di regolazione sulla posi zione "OPEN". Chiudi ► Ruotare l'anello di regolazione sulla posi zione "CLOSE".

8.4 Bloccaggio del freno

Lo spostamento della leva nera del freno[1-18] impedisce all'unità mobile di aspirazione di spostarsi. A tal fine, sollevare leggermente l'u nità mobile di aspirazione nella parte anteriore e premere la leva nera del freno verso il basso finché non si innesta. Per rilasciare, premere il pulsante di rilascio[1-17].

Per proteggere l'apparecchio contro il surri scaldamento, l'interruttore termico disinserisce l'unità mobile di aspirazione prima del raggiun gimento della temperatura critica. Il LEDinfe riore[1-11] mostra l'anomalia. Il LED s'illumina in rosso Sovratemperatura ► Spegnere l'unità mobile di aspirazione e la sciarla raffreddare. ► Riaccendere l'unità mobile di aspirazione dopo ca. 5 minuti.

8.6 Sorveglianza della portata volumetrica

Qualora nel tubo flessibile per l'aspirazione la velocità dell'aria scendesse sotto i 20m/s, per motivi di sicurezza viene emesso un segnale acustico di avviso (per tipo di polvere M). Il cor retto funzionamento del sistema di monitorag gio del flusso volumetrico richiede l'utilizzo di tubi flessibili per l'aspirazione Festool con un diametro interno da 21mm a un massimo di 42mm. La tabella* sull'unità mobile di aspirazione esplicita que sta relazione per il volume di aspirazione minimo neces sario del relativo diametro del tubo flessibile. Se il ri spettivo volume di aspirazione non è raggiunto, viene emesso un segnale acustico d'avviso. *solo per le versioni UE di CT AC Possibili cause Rimedio L'impostazione della forza di aspirazione è regolata[1-11] su un valore troppo basso. Regolare l'imposta zione della forza di aspirazione su un valore più ele vato (vedere capito lo8.2). L'unità mobile di aspi razione non è posizio nata sul diametro del tubo flessibile collega to. Impostare il corret to diametro del tu bo flessibile (vedere capitolo8.1). Italiano 53Possibili cause Rimedio Tubo flessibile per l'a spirazione ostruito o piegato. Eliminare l’ostruzio ne o la piegatura. Sacchetto filtro pieno. Inserire un nuovo sacchetto filtro (ve dere capitolo10.1). Filtro principale conta minato. Sostituire il filtro principale (vedere capitolo10.3). SOLO AUTOCLEAN: Pulire il filtro princi pale (vedere capito lo9.2). Malfunzionamento del sistema elettronico di sorveglianza. Far risolvere il pro blema da un’offici na dell’Assistenza Clienti autorizzata Festool. Aspirazione di liquidi. È garantito un fun zionamento sicuro perciò non sono necessarie misure correttive.

LHS con PLANEX LHS2225: Per lavori che necessi tano di una bassa im postazione di forza di aspirazione (ades. su superfici morbide). Attivare la funzio ne bypass sul mani cotto d'aspirazione speciale[1A]. 9 Lavoro

Alloggiamento per tubo d’aspirazione: Conclu so il lavoro, il tubo flessibile per l'aspirazione si potrà condurre attraverso l’apertura[8-2] e sistemare nel garage per tubo d'aspirazione. Appoggio per Systainer SYS-Dock: L’apposito piano di appoggio consente di fissare un Sy stainer, mediante i quattro cursori o con il T- LOC[8-1].

9.2 AUTOCLEAN - Pulire il filtro principale

(solo varianti con AUTOCLEAN) Solo in abbinamento al sacchetto per lo smaltimento (Adempimento tipo di pol vere ’M’). Non per l'aspirazione di liqui di! Attivazione / disattivazione della pulizia automatica ► In modalità stand-by premere il tasto AC[1-10] per attivare o disattivare AUTO CLEAN. Con la FestoolApp* è possibile configura re la funzione AC. Pulizia manuale ► Nella funzione di aspirazione premere il ta sto AC[1-10]. Pulizia completa manuale ► Con il palmo della mano o mediante lo sportellino CT-VS, tappare la bocca di aspi razione o l'ugello terminale del tubo di aspi razione per 3 secondi. ► Tenere premuto il tasto AC[1-10] per 3 se condi. Non pulire il filtro principale troppo spesso in un breve periodo di tempo! Entro 1 minuto massimo: 1x pulizia completa manuale 3x pulizia manuale *Non disponibile per tutti i paesi.

9.3 Particolarità CTM 36 E AC- LHS

Per utilizzare l'unità mobile d'aspirazione con

PLANEX: ► Usare il tubo di aspirazione antipiegatura D 36 mm x 3,5 m-AS. ► Usare la boccola di aspirazione speciale per il collegamento del PLANEX. ► Inserire la chiusura a saracinesca CT-VS tra l'apertura di aspirazione[1-2] e il tubo di aspirazione. ► Montare il supporto per attrezzi. ► Usare solo con il sacco di raccolta! Funzione bypass Per lavori che necessitano di una bassa impo stazione di forza di aspirazione (ad es. su su perfici morbide). ► Attivare la funzione bypass sul manicotto d'aspirazione speciale. Italiano

549.4 Aspirazione di sostanze asciutte

PRUDENZA Polveri nocive per la salute Lesione delle vie respiratorie ► Utilizzare un filtro o un sacchetto per lo smaltimento quando si aspirano sostanze pericolose! ► Utilizzate l'apparecchio soltanto se il con trollo della portata funziona correttamente. Prestate attenzione durante l'aspirazione delle polveri prodotte da elettroutensili in funzione: Se l'aria di scarico viene reimmessa nell'am biente, deve essere presente un sufficiente tas so di ricambio dell'aria L nell'ambiente. Al fine di rispettare i valori limite richiesti, la portata reimmessa deve essere al massimo il 50% del la portata di aria fresca (volume dell'ambiente

x tasso di ricambio dell'aria L

). Osservare inoltre le disposizioni nazionali. Nota bene: se il filtro principale è umido, si in tasa velocemente se si aspirano sostanze sec che. Per questo motivo, prima di aspirare pol veri il filtro principale dovrebbe essere asciuga to oppure sostituito con un filtro asciutto.

9.5 Aspirazione di liquidi e di sostanze

umide Rimuovere il sacchetto per lo smalti mento o il sacchetto filtro! Utilizzare un filtro per liquidi speciale (NF-CT). L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riem pimento. Il LED[1-11] lampeggia con luce rossa. Assicurarsi che dopo l'aspirazione di liquidi l'apparecchio (filtro principale. tubo flessibile per l'aspirazione, contenitore, etc.) è sufficien temente asciutto.

PRUDENZA Polveri nocive per la salute Lesione delle vie respiratorie ► Al termine dell'aspirazione di liquidi, ri muovere il filtro per liquidi e sostituirlo con il filtro principale per materiali asciutti.

PRUDENZA Fuoriuscita di schiuma e di liquidi ► Spegnere immediatamente l'utensile e svuotarlo.

► Solo varianti con AUTOCLEAN: Pulire il fil tro principale in modalità automatica o ma nuale (vedere capitolo9.2). ► Spegnere l'unità mobile di aspirazione e staccare la spina. ► Avvolgere il cavo di alimentazione elettrica. ► Svuotare il secchio per liquidi. ► Chiudere l'apertura di aspirazione[1-2] con il tappo[1-1].

AVVERTENZA Polveri nocive per la salute Lesione delle vie respiratorie ► Pulire l'unità mobile di aspirazione e tutti gli accessori, aspirandoli e lavandoli com pletamente (dentro e fuori), prima di ri muovere l'unità dall'area contaminata. ► Le parti che non possono essere pulite completamente devono essere chiuse er meticamente in un sacco di plastica per il trasporto. ► Indossare un dispositivo di protezione delle vie respiratorie! Questo apparecchio deve essere conser vato solo in ambienti interni. ► Sistemare l'unità mobile di aspirazione in un ambiente asciutto precluso all'acceso di persone non autorizzate. 10 Cura e manutenzione

AVVERTENZA Pericolo di lesioni e di folgorazione ► Prima di qualsiasi intervento di manuten zione e cura, estrarre sempre il connettore di alimentazione dalla presa elettrica. ► Qualsiasi intervento di manutenzione e ri parazione che richieda l’apertura del corpo andrà effettuato esclusivamente da un’offi cina autorizzata dell’Assistenza Clienti. I servizi di assistenza clienti e riparazione pos sono essere forniti esclusivamente dal costrut tore o da officine di assistenza. Utilizzare solo ricambi originali di Festool. Ulteriori informazioni: www.festool.it/servizio Le parti e i dispositivi di sicurezza danneggiati andranno riparati o sostituiti a regola d’arte da un’officina autorizzata, se non diversamente in dicato nelle istruzioni per l’uso. Italiano 55Attenersi alle seguenti avvertenze: – Almeno una volta all’anno andrà effettuata una verifica tecnica delle polveri, a cura del costruttore o di personale qualificato (ad es. per accertare eventuali danni al fil tro, la tenuta dell’apparecchio ed il corret to funzionamento delle apparecchiature di controllo). – Ciò che non è possibile pulire, va smaltito. A tale scopo, utilizzare sacchi impermeabi li. Attenersi alle disposizioni vigenti in ma teria di smaltimento! – Per effettuarne la manutenzione, l’utente dovrà smontare l’apparecchio, pulirlo e procedere alla manutenzione, laddove pos sibile senza pericoli per il personale di ma nutenzione o per altre persone. Fra le mi sure precauzionali da rispettare: deconta minazione prima dello smontaggio, provve dere ad una ventilazione filtrata nel punto in cui l’apparecchio viene smontato, puli re l’area di manutenzione e fornire idoneo equipaggiamento protettivo individuale.

10.1 Sostituzione del sacchetto filtro (SC

FIS-CT 26/36/48) Rimozione del sacchetto filtro[4] ► [2-2]Aprire le clip e togliere la parte supe riore[2-1]. ► Togliete il sacchetto filtro. ► Smaltite il sacchetto filtro usato secondo le disposizioni di legge. ► Pulite il serbatoio di contenimento[2-3]. Inserimento del sacchetto filtro[5] ► Inserite un nuovo sacchetto filtro (SC FIS- CT 26/36/48) (Fig.[4]). Importante: spinge re con forza il manicotto del sacchetto filtro sul raccordo di entrata. ► Appoggiate sopra la parte superiore[2-1] e chiudere le graffe di chiusura[2-2]. Prestate attenzione che il sacchetto filtro non venga schiacciato fra la parte superio re e quella inferiore.

10.2 Sostituire il sacchetto per lo

smaltimento (solo varianti con AutoClean) Rimozione del sacchetto per lo smaltimen to[6] ► Chiudere l'apertura di aspirazione[1-2] con il tappo[1-1]. ► [2-2]Aprire le clip e togliere la parte supe riore[2-1]. ► Chiudete il sacchetto per lo smaltimento. ► Togliete il sacchetto per lo smaltimento. ► Smaltite il sacchetto filtro usato secondo le disposizioni di legge. ► Pulite il serbatoio di contenimento[2-3]. Utilizzare un sacchetto per lo smaltimento[7] ► Inserire un nuovo sacchetto per lo smalti mento (ENS-CT26/36/48) nella bocchetta di ingresso del contenitore e bloccarlo in posi zione. Importante: Le aperture laterali del sac chetto per lo smaltimento devono trovarsi all'interno del secchio per liquidi. Assicu rarsi che la chiusura si innesti. ► Posizionare il sacchetto per lo smaltimento sul bordo del contenitore. Fare attenzione che i contatti[10-2] sia no liberi. ► Applicare la parte superiore[2-1] e chiude re i fermagli di chiusura[2-2].

10.3 Sostituzione del filtro principale

NOTA Danni al motore ► Non aspirare mai senza il filtro principale installato, perché questo può danneggiare il motore. ► Aprire i fermagli di chiusura [2-2] e pre levare la pare superiore dell’apparecchio [2-1]. ► Ruotare la parte superiore dell’apparecchio in modo che il filtro principale sia rivolto in alto (fig. [9]). ► Spostare la leva[9-3] e prelevare il suppor

[9-2]. ► Prelevare il filtro principale usato[9-1] e sostituirlo con uno nuovo. ► Rimuovere lo sporco dalle superfici di tenu ta e dall'area dietro di esse. ► Smaltire il filtro principale usato in confor mità alle disposizioni vigenti in materia. ► Inserire il supporto[9-2] e spostare la le va[9-3] fino a che non si aggancia. ► Applicare la parte superiore [2-1] e chiude re i fermagli di chiusura [2-2].

10.4 Svuotamento del serbatoio di

contenimento Dopo avere tolto la parte superiore, è possibile svuotare il serbatoio di contenimento[2-3]. ► Dopo l'aspirazione di liquidi pulite regolar mente i sensori di livello[10-1] con un pan Italiano 56no morbido e controllate che non ci siano danneggiamenti. 11 Accessori I numeri d’ordine per accessori e utensili sono riportati nel catalogo Festool, oppure in Inter net, all’indirizzo "www.festool.com".

Per ampliare l'unità mobile di aspirazione, nel programma di accessori sono disponibili i se guenti moduli, che possono essere collegati al la presa dell'elettrodomestico[1-3]: – SD I-CT26-48 (modulo prese) – DL I-CT26-48 (modulo pneumatico) Ulteriori informazioni sui moduli sono disponi bili in internet in "www.festool.com". 12 Ambiente Non gettare l’utensile fra i rifiuti dome stici! Avviare utensili, accessori ed im ballaggi ad un riciclo rispettoso dell’am biente. Attenersi alle disposizioni di legge na zionali in vigore. In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e al la relativa applicazione nelle legislazioni nazio nali, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati nel rispetto dell’ambiente. Le informazioni sui punti di raccolta sono di sponibili su www.festool.com/environment. Informazioni sulle sostanze critiche: www.festool.it/reach 13 Indicazioni generali

e i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.

13.2 Avvertenze per la licenza

Le informazioni sulle licenze open source uti lizzate nel prodotto sono disponibili nella Fe stoolApp* all'indirizzo Informazioni > Licenze open source degli utensili. *Non disponibile per tutti i paesi.

13.3 Informazioni sulla protezione dei dati
