UMAP 12000 A1 - Niekategoryzowane ULTIMATE SPEED - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI UMAP 12000 A1 ULTIMATE SPEED

ROZRUCHU SAMOCHODU Z POWERBANK Wskazówki dotyczące montażu, obsługi i bezpieczeństwa / Tłumaczenie oryginalnej instrukcji eksploatacji

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

VOEREN. z EU-conformiteitsverklaring Wij, C. M. C. GmbH Documentverantwoordelijke: Alexander Hoffmann Katharina-Loth-Str. 15 D-66386 St. Ingbert Duitsland verklaren alleen verantwoordelijk te zijn voor het feit dat het product Mobiele autostarthulp met powerbank Model: UMAP 12000 A1 Productiejaar: 2019/40 IAN: 322269_1901 Art.nr.: 2199 voldoet aan de belangrijke beveiligings- vereisten die in de Europese Richtlijnen Elektromagnetische compatibiliteit: (2014/30/EU) Laagspanningsrichtlijn: (2014/35/EU) RoHS-richtlijn: (2011/65/EU), (2015/863/EU) Richtlijn ecologisch ontwerp: (2009/125/EU) en in de wijzigingen hiervan zijn vastgelegd. Het bovengenoemde object van de Verkla- ring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europese Parlement en de Raad d.d. 8 juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektroni- sche apparaten. Voor de conformiteitsbeoordeling werd gebruik gemaakt van volgende geharmoni- seerde normen: ... / Milieu- en afvoerinformatie / EU-conformiteitsverklaring 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 61 28.05.2019 13:47:4762 NL/BE EN 55032:2015 EN 55024:2010+A1:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50498:2010 EN 60335-1:2012+A11:2014+A13:2017 EN 62233:2008 EN 60950-1:2006+A11:2009+A1:2010 +A12:2011+A2:2013 EU 1194/2012 EN 62471:2008 St. Ingbert, 10-5-2019 Alexander Hoffmann - Kwaliteitswaarborg - EU-conformiteitsverklaring 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 62 28.05.2019 13:47:4763PL Spis treści Objaśnienie użytych piktogramów ........................................................................ Strona 64 Wprowadzenie ................................................................................................................. Strona 65 Użytkowanie zgodne z przeznaczeniem ...................................................................... Strona 65 Wyposażenie .................................................................................................................... Strona 65 Dane techniczne ............................................................................................................... Strona 66 Zakres dostawy ................................................................................................................ Strona 66 Ogólne wskazówki dotyczące bezpieczeństwa .............................................. Strona 66 Specyczne wskazówki dotyczące bezpieczeństwa .................................... Strona 69 Uruchamianie ................................................................................................................... Strona 70 Należy kontrolować wydajność mobilnego urządzenia do rozruchu samochodu z powerbank ................................................................................................ Strona 70 Naładować mobilne urządzenie do rozruchu samochodu z powerbank ................ Strona 70 Używanie funkcji rozrusznika ......................................................................................... Strona 71 Ładowanie telefonów komórkowych i tabletów ........................................................... Strona 72 Wyjście 12 VDC 8 A z adapterem do zapalniczki samochodowej .......................... Strona 72 Włączanie oświetlenia ..................................................................................................... Strona 72 Często zadawane pytania .......................................................................................... Strona 73 Usuwanie usterek .......................................................................................................... Strona 73 Czyszczenie ...................................................................................................................... Strona 74 Przechowywanie............................................................................................................. Strona 74 Wskazówki dotyczące gwarancji i serwisu ....................................................... Strona 74 Warunki gwarancji ............................................................................................................ Strona 74 Okres gwarancji i ustawowe roszczenia z tytułu braków .......................................... Strona 74 Zakres gwarancji .............................................................................................................. Strona 74 Przebieg zgłoszenia gwarancyjnego ............................................................................ Strona 75 Wskazówki dotyczące ochrony środowiska i informacje na temat utylizacji ................................................................................................................ Strona 76 Deklaracja zgodności UE .......................................................................................... Strona 76 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 63 28.05.2019 13:47:4764 PL Objaśnienie użytych piktogramów Objaśnienie użytych piktogramów Należy zapoznać się z instrukcją obsługi! OSTRZEŻENIE Istnieje zagrożenie poważnych, a nawet śmiertelnych obrażeń! Informacja Ostrzeżenie przed poraże- niem prądem elektrycznym! Zagrożenie dla życia! Stosować się do informacji ostrzegawczych i wskazówek dotyczących bezpieczeństwa! Ostrożnie! Niebezpieczeństwo wybuchu! Lampa LED nie jest prze- znaczona do oświetlania pomieszczeń domowych. Odzyskiwanie surowców zamiast utylizacji odpadów! -21°C Lampa LED nadaje się do użytku w ekstremalnych temperaturach do -21°C. Opakowanie i urządzenie utylizować zgodnie z przepisami o ochronie środowiska naturalnego! Klasa ochrony 3 IP20 Rodzaj ochrony Urządzenie jest przeznaczona wyłącznie do eksploatacji wewnątrz pomieszczeń. Klasa ochrony 2 Gniazdko USB Zasilacz impulsowy Transformator separacyjny Akumulatory należy utylizo- wać zgodnie z przepisami o ochronie środowiska!

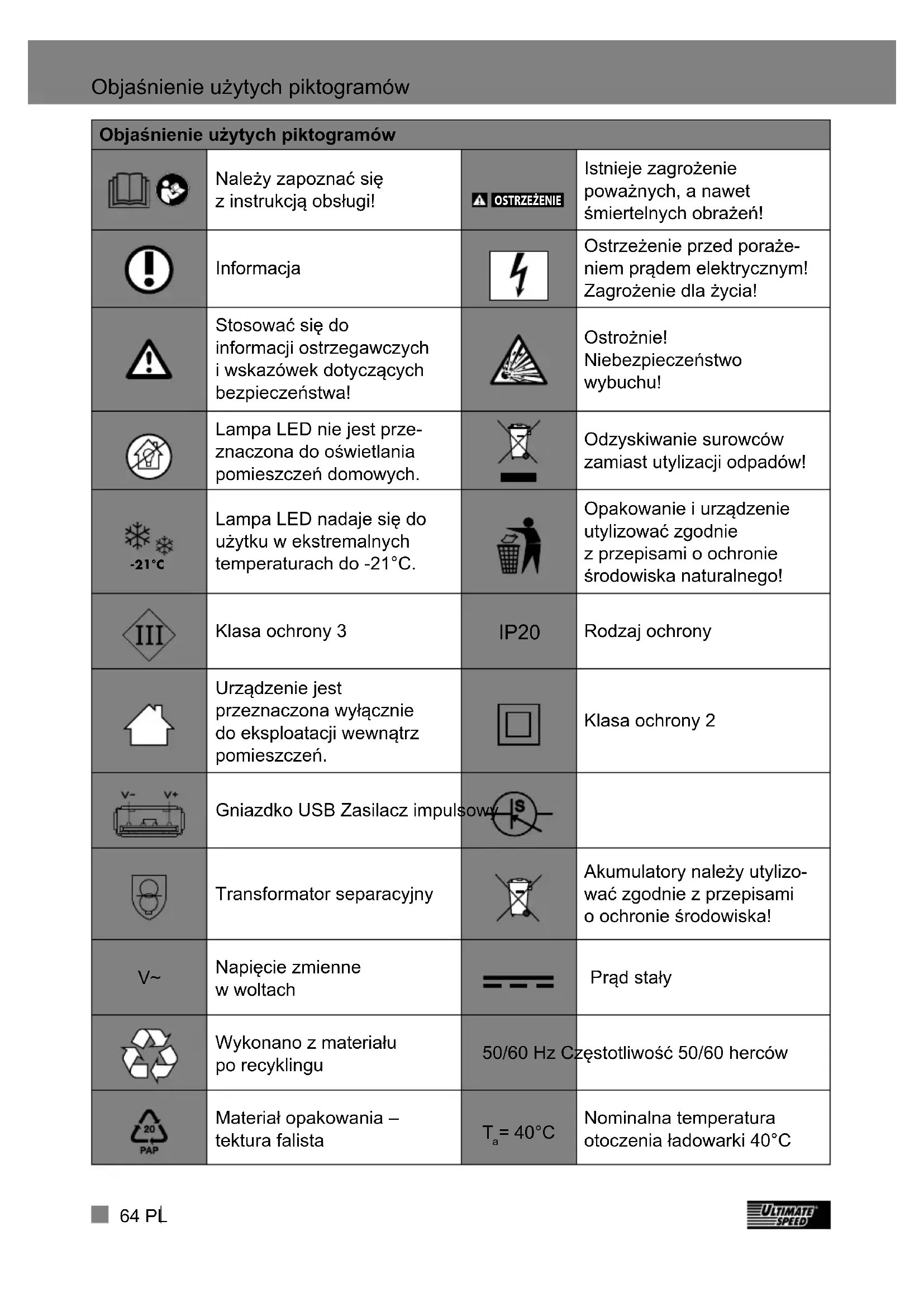

Napięcie zmienne w woltach Prąd stały Wykonano z materiału po recyklingu 50/60 Hz Częstotliwość 50/60 herców Materiał opakowania – tektura falista

= 40°C Nominalna temperatura otoczenia ładowarki 40°C 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 64 28.05.2019 13:47:4965PL Wprowadzenie Mobilne urządzenie do rozruchu samochodu z powerbank UMAP 12000 A1 z Wprowadzenie Gratulujemy! Zdecydowali się Państwo na zakup produktu wysokiej jakości. Przed pierwszym uruchomieniem należy zapoznać się z produktem. W tym celu należy uważnie przeczytać niniejszą instrukcję eksploatacji i wskazówki dotyczące bezpieczeństwa. Z produktu mogą korzystać wyłącznie odpowiednio przeszkolone osoby. CHRONIĆ PRZED DZIEĆMI! Produkt nadaje się wyłącznie do silników benzynowych do maks. 3 litrów pojemności skokowej lub silników Diesla do maks. 2 litrów pojemności skokowej. z Użytkowanie zgodne z przeznaczeniem Te mobilne urządzenie do rozruchu samochodu z powerbank służy jako dodat- kowe wsparcie systemów z akumulatorami samochodowymi 12V w przypadku proble- mów z rozruchem silników benzynowych i wysokoprężnych, spowodowanych słabym lub wyczerpanym akumulatorem rozru- chowym. Mobilne urządzenie do rozruchu samochodu z powerbank nie jest jednak w stanie zastąpić akumulatora. Umożliwia on użytkownikowi w razie potrzeby jedynie uruchomienie pojazdu bez pomocy osób trzecich, o ile do rozruchu nie jest potrzeb- nych więcej niż 300 A (wartość szczytowa prądu). Mobilne urządzenie do rozruchu samo- chodu z powerbank nie służy jako dodat- kowe wsparcie akumulatorów 6V. Dodatkowo mobilne urządzenie do rozru- chu samochodu z powerbank wyposażony jest w dwa wyjścia USB. Przy ich pomocy w razie potrzeby można naładować telefon komórkowy, nawigację lub inne urządzenia z portem USB. Każde inne zastosowanie może doprowadzić do uszkodzenia mobilnego urządzenia do rozruchu samochodu z powerbank i stanowić poważne zagrożenie dla użytkownika. Producent nie odpowiada za szkody powstałe w wyniku niewłaściwego użyt- kowania urządzenia lub nieprawidłowego sposobu jego obsługi. Mobilne urządzenie do rozruchu samo- chodu z powerbank nie jest przeznaczone do przemysłowej eksploatacji. W przypadku użytku komercyjnego gwarancja wygasa. Lampa LED nie jest przeznaczona do oświetlania pomieszczeń domowych. -21°C Lampa LED nadaje się do użytku w ekstremalnych temperaturach do -21°C. z Wyposażenie Bezpośrednio po otwarciu opako- wania należy zawsze sprawdzić, czy dostawa jest kompletna i czy urządzenie jest w nienagannym stanie. Nie używać urządzenia, jeśli jest ono uszkodzone.

Mobilne urządzenie do rozruchu samochodu z powerbank

Przyłączenie ładujące 5 V / 1 A

Wyjście USB 5 V / 1 A

Wyjście USB 5 V / 2 A

Kontrolki stan naładowania

Wyjście rozrusznika samochodowego 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 65 28.05.2019 13:47:4966 PL Wprowadzenie / Ogólne wskazówki dotyczące bezpieczeństwa

Adapter do zapalniczki samochodowej 12 V/8 A

Kabel zasilający USB

Torba do przechowywania Wskazówka: Pojęcie „produkt” lub „urzą- dzenie” stosowane w dalszej części tekstu dotyczy mobilnego urządzenia do rozruchu samochodu z powerbank wymienionym w niniejszej instrukcji obsługi. z Dane techniczne Poprzez połączenie szeregowe czterech pojedynczych ogniw, z których zbudowany jest akumulator, przy napięciu całkowitym 4 × 3,2 V ≈ 12 V powstaje pojemność 3000 mAh. Wynikająca z tego moc odpo- wiada takiej samej mocy jak w przypadku akumulatora o pojemności całkowitej równej 12000 mAh przy 3,2 V. Model: UMAP 12000 A1 Akumulator, typ: LiFePO4 Akumulator, pojemność: 12000 mAh/ 3,2 V /38,4 Wh Cykle ładowania: 1500 Czas ładowania: maks. 13,5 godzin Wartość szczytowa prądu: 300 A Prąd rozruchowy: 120 A Temperatura użytkowania: 0 – 60°C Napięcie: 12 V Napięcie wejściowe (przyłączenie ładujące): 5 V /1 A Pojemność: 7000 mAh /5 V Napięcie wyjściowe (wyjście USB): 5 V / 1 A /2 A Produkt nadaje się wyłącznie do silników benzynowych do maks. 3 litrów pojemności skokowej lub silników Diesla do maks. 2 litra pojemności skokowej. Producent może dokonywać zmian tech- nicznych i optycznych w ramach prac roz- wojowych nad produktem bez uprzedzenia. Nie ręczymy zatem za jakiekolwiek wymiary, wskazówki ani informacje zawarte w niniejszej instrukcji. W związku z tym nie można dochodzić roszczeń związanych z informacjami zawartymi w instrukcji obsługi. z Zakres dostawy 1 mobilne urządzenie do rozruchu samochodu z powerbank 1 kabel zasilający USB 1 kabel rozruchowy 1 adapter sieciowy

adapter do zapalniczki samochodowej 12V 1 instrukcja obsługi 1 torba do przechowywania Ogólne wskazówki dotyczące bezpieczeństwa W tej sekcji omawiamy podsta- wowe środki ostrożności, których należy przestrzegać, korzystając z urządzenia. Bezpieczeństwo osób: Dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych możliwościach zycznych, umysłowych lub sensorycz- 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 66 28.05.2019 13:47:5067PL Ogólne wskazówki dotyczące bezpieczeństwa nych lub nieposiadające odpowiedniego doświadcze- nia i wiedzy mogą korzystać z tego urządzenia, o ile będą nadzorowane lub zostały przeszkolone w zakresie bezpiecznego korzystania z urządzenia i rozumieją wyni- kające z tego zagrożenia. Dzieciom nie wolno się bawić urządzeniem. Czyszczenie i konserwacja realizowane przez użytkownika nie mogą być wykonywane przez dzieci bez nadzoru. Dzieci powinny pozostawać pod nadzorem, aby zagwa- rantować, że nie będą uży- wały urządzenia do zabawy. Urządzenie należy trzymać z dala od ludzi – w szcze- gólności dzieci – i zwierząt domowych. W obszarze roboczym użyt- kownik jest odpowiedzialny wobec osób trzecich za szkody powstałe w wyniku korzystania z urządzenia. Urządzenie należy przecho- wywać w suchym, niedostęp- nym dla dzieci miejscu. UWAGA: Przestrzegając następujących wskazówek możesz uniknąć uszkodzenia urządzenia i wynikających z niego ewentualnych obrażeń cielesnych: Korzystanie z urządzenia: Urządzenia nie należy eksplo- atować podczas jazdy. W przypadku wysokich tem- peratur nie należy zostawiać urządzenia w samochodzie. Urządzenie mogłoby ulec nieodwracalnemu uszkodze- niu. Przed uruchomieniem urządzenia należy je spraw- dzić pod kątem uszkodzeń, a korzystać z niego można wyłącznie, jeśli jest ono w nienagannym stanie. Urządzenia nie należy wysta- wiać na działanie deszczu ani wilgoci, nie wolno doprowa- dzić do kontaktu urządzenia z wodą ani do zanurzenia go pod wodą. Istnieje niebezpie- czeństwo porażenia prądem elektrycznym! Podczas korzystania z urzą- dzenia należy pozostawić wszelkie jego otwory odsło- nięte. Nie wolno zatykać otworów urządzenia rękoma ani palcami i nie wolno go przykrywać. Istnieje niebez- pieczeństwo przegrzania! Wyłączyć urządzenie i wycią- gnąć wtyczkę z gniazdka: 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 67 28.05.2019 13:47:5068 PL – gdy urządzenie nie jest używane; – gdy urządzenie pozostaje bez nadzoru; – gdy czyścisz lub konserwu- jesz urządzenie; – gdy kabel jest uszkodzony; – gdy do urządzenia dostały się ciała obce lub gdy słychać nietypowe dźwięki. Korzystać wyłącznie z akce- soriów, które dostarcza i poleca producent. Mobilnego urządzenia do roz- ruchu samochodu z power- bank nie należy demontować ani zmieniać. Urządzenie może być naprawiane tylko przez technika konserwacji. Z urządzenia nie wolno korzystać w obszarach zagrożonych wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Urządzenie należy trzymać z dala od ciepła. Nie przechowywać w miej- scach, w których temperatura może przekroczyć 70°C. Ładować tylko w temperaturze otoczenia 0°C – 40°C. Korzystać wyłącznie z adap- tera sieciowego

dostarczo- nego wraz z urządzeniem. UWAGA: Przestrzegając następujących wskazó- wek, można uniknąć wypadków i obrażeń ciała spowodowanych porażeniem prądem elektrycznym: Bezpieczeństwo elektryczne: Nie nosić urządzenia za kabel. Nie ciągnąć za kabel, jeśli chce się wyciągnąć wtyczkę z gniazdka. Kabel należy zabezpieczyć przed ciepłem, olejem i ostrymi krawędziami. Nie doprowadzać do zwar- cia dwóch zacisków. Może to spowodować niebezpieczne sytuacje! Urządzenia nie należy eksploatować, gdy nie można włączyć i wyłączyć włącznika. Należy zlecić wymianę uszko- dzonych włączników. W przypadku uszkodzenia kabla należy natychmiast wyciągnąć wtyczkę z gniazda. Akumulatory: OSTROŻNIE! NIEBEZPIECZEŃSTWO WYBUCHU! Nie doprowadzać do zwarcia akumulatora i/lub nie otwierać Ogólne wskazówki dotyczące bezpieczeństwa 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 68 28.05.2019 13:47:5069PL go. Następstwem może być przegrzanie, pożar lub pęknięcie. Nie należy pozostawiać aku- mulatora w wysokich tempe- raturach. Może wybuchnąć. Regularnie sprawdzać aku- mulator pod kątem niesz- czelności. Wyciekające lub uszkodzone baterie mogą w przypadku kontaktu ze skórą spowodować poparze- nia; w związku z tym należy w takim wypadku koniecznie założyć odpowiednie rękawice ochronne! Płyn należy ostroż- nie zetrzeć szmatką unikając przy tym kontaktu ze skórą i oczami. Jeśli dojdzie do kon- taktu ze skórą lub z oczami, należy natychmiast przemyć te części ciała czystą wodą i zasięgnąć porady lekarza. z Specyczne wskazówki dotyczące bezpieczeństwa Zalecane jest ładowanie mobilnego urządzenia do rozruchu samochodu z power- bank

co miesiąc. Lekko podwyższona tempe- ratura podczas ładowania nie świadczy o usterce, lecz jest całkowicie normalnym zjawiskiem. Mimo to zaleca się pozostawienie mobil- nego urządzenia do rozruchu samochodu z powerbank

na 15 minut do wystudzenia przed dalszą eksploatacją. Mobilne urządzenie do rozru- chu samochodu z powerbank

należy przechowywać miej- scu nienarażonym na wilgoć i wysokie temperatury. Mobilne urządzenie do roz- ruchu samochodu z power- bank

należy przechowywać w suchym miejscu i chronić przed wilgocią i korozją. W przypadku stwierdze- nia jakiegokolwiek wycieku lub specycznego zapachu wydostającego się z mobil- nego urządzenia do rozruchu samochodu z powerbank

lub gdy ulegnie on deforma- cji, należy natychmiast prze- rwać eksploatację urządzenia i skontaktować się z produ- centem. Podczas eksploatacji mobil- nego urządzenia do rozruchu samochodu z powerbank

urządzenia nie wolno upusz- czać. Podczas stosowania przewodu rozrusznika

należy uważać, aby niebieska wtyczka była prawidłowo włożona do wyj- ścia urządzenia startowego

... / Specyczne wskazówki dotyczące bezpieczeństwa 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 69 28.05.2019 13:47:5070 PL Specyczne wskazówki dotyczące bezpieczeństwa / Uruchamianie Podczas stosowania rozrusz- nika należy zwracać uwagę, aby 3 lampki kontrolne

świeciły. Jeżeli podczas uruchamia- nia lampki kontrolne

zgaszone, należy naładować mobilne urządzenie do rozruchu samochodu

z powerbank. Gdy pojazd po 3–5 próbach nie daje się uruchomić, należy przerwać proces uruchamia- nia i sprawdzić inne przy- czyny, które mogłyby utrudnić uruchamianie pojazdu. z Uruchamianie z Należy kontrolować wydajność mobilnego urządzenia do rozruchu samochodu z powerbank Wskazówka: Po uruchomieniu mobil- nego urządzenia do rozruchu samochodu z powerbank

za pomocą przycisku on/off

urządzenie wyłącza się automatycznie po ok. 20 sekundach, jeśli żaden użytkow- nik nie jest podłączony. W celu skontrolowania wydajności mobilnego urządzenia do rozruchu samochodu z powerbank

należy włą- czyć przycisk on/off

Podczas ładowania migają lampki kontrolne

Liczba nieprzerwanie świecących lam- pek kontrolnych

wskazuje wydaj- ność mobilnego urządzenia do rozruchu samochodu

z powerbank. Gdy mobilne urządzenie do rozruchu samochodu z powerbank

jest całko- wicie naładowane, świecą się nieprze- rwanie wszystkie

lampki kontrolne. Lampki kontrolne Wydajność akumulatora nieprzerwanie 0% 1 nieprzerwanie 25% 2 nieprzerwanie 50% 3 nieprzerwanie 75% 4 nieprzerwanie 100% z Naładować mobilne urządze- nie do rozruchu samochodu z powerbank Podłączyć kabel zasilający USB

do przyłączenia ładowania (5 V /1 A)

mobilnego urządzenia do rozruchu samochodu

z powerbank. Włożyć adapter sieciowy

do gniazda sieciowego. Wskazówka: Dla zabezpieczenia urzą- dzenia przed uszkodzeniem w mobilne urządzenie do rozruchu samochodu z powerbank

zamontowano zabezpie- czenie niedomiarowo-napięciowe. Chroni ono przed głębokim rozładowaniem mobilne urządzenie do rozruchu samochodu z powerbank

i wyłącza automatycznie urządzenie przy całkowicie rozładowanym akumulatorze. Na krótko zanim zabez- pieczenie niedomiarowo-napięciowe zacznie działać, ostatnia niebieska lampka kontrolna zaczyna

migać. Jeśli tylko zabezpieczenie niedomiarowo-napięciowe zacznie działać, miga ostatnia niebieska lampka kontrolna

i nie można pobrać więcej energii. Proszę ponownie naładować mobilne urządzenie do rozruchu samo- chodu

z powerbank 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 70 28.05.2019 13:47:5071PL Uruchamianie Działanie LED-y Znaczenie/błąd Rozwiązanie

mobil- nego urządzenia do rozruchu samochodu z powerbankiem do wyjścia rozrusznika samochodowego

mobilnego urządzenia do rozruchu samochodu

z power bankiem. Czerwona dioda LED

błędu na kablu rozrucho- wym

świeci się nieprzerwanie. Napięcie stwier- dzone w mobilnym urządzeniu do rozruchu samochodu z powerbankiem nie wystarcza do urucho- mienia samochodu. Proszę nała- dować mobil- ne urządzenie do rozruchu samochodu z power- bankiem. Zielona dioda LED startu

i czerwona dioda LED błędu

migają naprzemiennie. Mobilne urządzenie do rozruchu samo- chodu z powerban- kiem jest gotowy. Kontynuować działanie nr 2.

podłączyć czerwony zacisk akumulatora (A) do bieguna dodat- niego akumulatora, następnie czarny za- cisk akumulatora (B) do bieguna ujemnego (patrz obrazek 1). Czerwona dioda LED błę-

miga, rozbrzmiewa krótki sygnał alarmu. Temperatura jest zbyt wysoka, moż- liwe że z powodu wielokrotnych prób rozruchu. Odepnij naj- pierw czarny (B), a następ- nie czerwony zacisk aku- mulatora (A) od biegunów akumulatora. Ponownie rozpocząć działanie nr 1. Czerwona dioda LED błę-

miga, rozbrzmiewa ciągły sygnał alarmu. Zamieniony zacisk akumulatora (A) z zaciskiem (B). Powstało zwarcie lub akumulator wycieka. Czerwona LED błędu

mignie raz, rozlegnie się ciągły sygnał alarmowy, następnie dwa krótkie sygnały alarmowe. Zielona dioda LED startu

i czerwona dioda LED błędu

migają naprzemiennie. Po około 1–2 sekundach świeci się jeszcze tylko zielona dioda LED startu

Połączenie jest prawidłowe. Kontynuować działanie nr 3.

samochodu. z Używanie funkcji rozrusznika Podczas korzystania z rozrusznika zwracać uwagę, aby co najmniej 3 lampki kontrolne

świeciły światłem ciągłym. 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 71 28.05.2019 13:47:5072 PL

OSTRZEŻENIE Zaraz po uruchomieniu pojazdu należy w ciągu 30 sekund odpiąć kabel rozruchowy

od mobil- nego urządzenia do rozruchu samo- chodu z powerbankiem, odpinając najpierw czarny, a następnie czerwony zacisk od biegunów akumulatora. W przeciwnym wypadku może dojść do niebezpiecznych sytuacji! Zostawić włączony silnik samochodu. Wskazówka: Przycisk na LED-Boxie

kabla rozruchowego nie ma znacze- nia i nie należy go używać. Służy on wyłącznie wyszukiwaniu błędów pod- czas produkcji urządzenia. z Ładowanie telefonów komórkowych i tabletów Wciśnij przycisk on/off

Podłącz kabel zasilający USB telefonu komórkowego lub tabletu do wyjścia USB (5 V / 1 A

) i połącz go z telefonem komórkowym lub tabletem. Wskazówka: Nie można ładować urządzeń, gdy mobilne urządzenie do rozruchu samochodu z powerbankiem jest ładowany. z Wyjście 12 VDC 8 A z adapterem do zapalniczki samochodowej Wciśnij przycisk on/off

Adapter do zapalniczki samochodo- wej 12V /8 A

podłączyć do wyjścia 12 VDC 8 A

w mobilnym urządzeniu do rozruchu samochodu z powerban- kiem a następnie połączyć z urządze- niem końcowym. Wskazówka: Stosowanie urządzenia nie jest możliwe, gdy mobilne urządzenie do rozruchu samochodu z powerbankiem jest ładowane. Uwaga: Używać tylko dostarczonego adaptera do zapalniczki samochodowej 12V/8A. Przy stosowaniu obcych adapterów istnieje niebezpieczeństwo pojawienia się spięcia. z Włączanie oświetlenia Tryb świecenia W celu włączenia oświetlenia LED

3 sekundy przytrzymać przycisk on/off. Aby wyłączyć lampę LED

należy ponownie wcisnąć przycisk on/off

3 sekundy. Tryb migania Aby włączyć lampę LED

w trybie migania lub SOS, należy najpierw naci- snąć przycisk on/off

i przytrzymać przez 3 sekundy. Lampa LED

świeci najpierw światłem ciągłym. Ponowne krótkie naciśnięcie przycisku on/off

sprawia, że lampa LED prze- chodzi w tryb migania. Ponowne krótkie naciśnięcie przycisku on/off

powoduje przejście lampy LED

w tryb SOS. Miga ona wówczas 3 razy krótko, 3 razy długo i 3 razy krótko. Uruchamianie 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 72 28.05.2019 13:47:5073PL Ponowne krótkie naciśnięcie przycisku on/off

powoduje wyłączenie lampy LED

OSTROŻNIE! Nie patrzeć bezpośrednio w światło LED

, ponieważ jest to szko- dliwe dla oczu. Wskazówka: Nie ma możliwości włączenia oświetlenia, gdy mobilne urządzenie do rozruchu samochodu z powerbankiem jest ładowane. z Często zadawane pytania Pyt.: Jak wyłączyć urządzenie? Odp.: Urządzenie wyłącza się automatycz- nie po 20 sekundach bez aktywności. Nie przewidziano możliwości manual- nego wyłączenia urządzenia. Pyt.: Jak długo trwa pełne naładowa- nie telefonu komórkowego przy pomocy urządzenia? Odp.: W przypadku mocy akumulatora 2500 mAh: Około 2-3 godziny w przypadku podłączenia do wyjścia USB 5 V /1 A

. Około 1-2 godziny w przypadku podłączenia do wyjścia USB 5 V / 2 A

Należy zwrócić uwagę, że urządzenie uruchomione podczas ładowania jednocześnie zużywa energię, co może wydłużyć czas ładowania. Pyt.: Na jak długo starcza naładowanie akumulatora urządzenia? Odp.: 3–6 miesięcy. Zaleca się jednak łado- wać akumulator co 1-2 miesiące. z Usuwanie usterek z = problem = przyczyna = usunięcie usterki z Mobilne urządzenie do rozruchu samochodu z powerbankiem nie jest w pełni naładowany, mimo że wszystkie 4 kontrolki

świecą się nieprzerwanie. Po dłuższym okresie nieużywania lub przechowywania poziom naładowania wynosi 60%. Mobilne urządzenie do rozruchu samo- chodu z powerbankiem

naładować ponownie zgodnie z opisem w rozdziale „Ładowanie mobilnego urządzenia do rozruchu samochodu z powerbankiem”. z Brak reakcji po naciśnięciu przycisku on/off

Aktywowane jest zabezpieczenie niedomiarowo-napięciowe mobilnego urządzenia do rozruchu samochodu z powerbankiem. Mobilne urządzenie do rozruchu samo- chodu z powerbankiem

naładować ponownie zgodnie z opisem w rozdziale „Ładowanie mobilnego urządzenia do rozruchu samochodu z powerbankiem”. z Miga lampka kontrolna

, mobilnego urządzenis do rozruchu samochodu z powerbankiem

nie da się jednak używać. Zabezpieczenie niedomiarowo-napię- ciowe mobilnego urządzenie do rozruchu samochodu z powerbankiem

jest aktywne. Mobilne urządzenie do rozruchu samo- chodu z powerbankiem

naładować ponownie zgodnie z opisem w rozdziale „Ładowanie mobilnego urządzenia do rozruchu samochodu z powerbankiem”. ... / Często zadawane pytania / Usuwanie usterek 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 73 28.05.2019 13:47:5174 PL z Czyszczenie OSTRZEŻENIE Urządzenie nie może wchodzić w kontakt z wodą ani nie wolno go wkładać do wody. Istnieje ryzyko obrażeń przez porażenie prądem, jeśli do wnętrza urządzenia dostanie się wilgoć. Nie używać środków czyszczących ani rozpuszczalników. Używając tych środ- ków mógłbyś/mogłabyś nieodwracalnie uszkodzić urządzenie. Obudowę i akcesoria urządzenia należy utrzymywać w czystości. Do czyszczenia urządzenia i akcesoriów stosować wilgotną szmatkę lub miękką szczotkę. z Przechowywanie Urządzenie należy przechowywać w suchym, niedostępnym dla dzieci miejscu. Umieścić urządzenie wraz z akcesoriami w dołączonej torbie do przechowywania

z Wskazówki dotyczące gwarancji i serwisu Gwarancja rmy Creative Marketing & Consulting GmbH Szanowni Klienci, na urządzenie to udzielamy gwarancji na okres 3 lat od daty zakupu. W przypadku wad tego produktu przysługują Państwu uprawnienia ustawowe w stosunku do jego sprzedawcy. Nasza gwarancja przedsta- wiona w dalszej części tekstu nie ogranicza tych uprawnień ustawowych. z Warunki gwarancji Okres gwarancji biegnie od daty zakupu. Proszę zachować oryginalny paragon. Stanowi on dowód zakupu. Jeżeli w ciągu trzech lat od daty zakupu tego produktu wystąpi wada materiału lub produkcyjna, wówczas – według naszego uznania – nieodpłatnie naprawimy lub wymienimy produkt. Warunkiem świad- czenia gwarancyjnego jest przedłożenie w okresie trzyletnim niesprawnego urzą- dzenia i dowodu zakupu (paragonu) wraz z krótkim opisem, na czym polega wada bądź usterka i kiedy ona wystąpiła. Jeżeli nasza gwarancja obejmuje daną wadę, otrzymają Państwo naprawiony lub nowy produkt. Naprawa lub wymiana pro- duktu nie rozpoczyna biegu nowego okresu gwarancyjnego. z Okres gwarancji i ustawowe roszczenia z tytułu braków Okres gwarancyjny nie jest przedłużany przez rękojmię. Dotyczy to również części zamiennych i naprawianych. Ewentualnie już przy zakupie należy natychmiast zgłosić po rozpakowaniu istniejące uszkodze- nia i braki. Po upływie okresu gwarancji występujące przypadki naprawy objęte są kosztami. z Zakres gwarancji Urządzenie zostało starannie wyprodu- kowane zgodnie z surowymi wytycznymi jakościowymi i skrupulatnie sprawdzone przed dostawą. Gwarancja obejmuje wady materiału lub produkcyjne. Niniejsza gwarancja nie obej- muje elementów produktów, które ulegają normalnemu zużyciu i które można uznać Czyszczenie / Przechowywanie / Wskazówki dotyczące gwarancji i serwisu 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 74 28.05.2019 13:47:5175PL za części zużywalne ani uszkodzeń delikat- nych części, np. włącznika, akumulatora lub części szklanych. Niniejsza gwarancja wygasa, jeśli produkt zostanie uszkodzony, będzie nieprawidłowo użytkowany lub konserwowany. Prawidłowe użytkowanie produktu oznacza stosowa- nie się do wszystkich zaleceń zawartych w instrukcji obsługi. Należy bezwzględnie unikać zastosowań i działań, które są odra- dzane w instrukcji obsługi lub przed którymi ona ostrzega. Produkt przeznaczony jest wyłącznie do użytku prywatnego, niekomercyjnego. W przypadku niewłaściwego i nieprawi- dłowego obchodzenia się z urządzeniem, stosowania siły oraz w przypadku ingerencji dokonanych nie przez nasz autoryzowany serwis gwarancja wygasa. z Przebieg zgłoszenia gwarancyjnego Dla zapewnienia szybkiego przetworzenia zgłoszenia gwarancyjnego prosimy o zasto- sowanie się do następujących wskazówek: Prosimy mieć pod ręką paragon i numer artykułu (np. IAN) jako dowód zakupu. Numer artykułu podany jest na tabliczce znamionowej, jest wygrawerowany, znajduje się na stronie tytułowej instrukcji (w lewym dolnym rogu) lub na naklejce na tylnej ścianie lub na spodzie urządzenia. Gdyby wystąpiły błędy w działaniu lub inne wady bądź usterki, proszę najpierw skontaktować się telefonicznie lub pocztą elektroniczną z niżej wymienionym dzia- łem serwisu. Produkt zarejestrowany jako uszkodzony można następnie przesłać na nasz koszt na podany adres serwisu, dołączając dowód zakupu (paragon) oraz podając, na czym polega wada bądź usterka i kiedy ona wystąpiła. Wskazówka: Na stronie www.lidl-service.com można pobrać tę i wiele innych instrukcji, lmów o produktach oraz oprogramowanie. Z tym kodem QR przejdą Państwo bezpośrednio na stronę serwisu Lida (www.lidl-service.com) i mogą Państwo otworzyć swoją instrukcję obsługi po poda- niu numeru artykułu (IAN) 322269_1901. Jesteśmy do Państwa dyspozycji:

Nazwa: C. M. C. GmbH Strona www: www.cmc-creative.de Adres e-Mail: service.de@cmc-creative.de Numer telefonu: 0048 222 922 194 Siedziba: Niemcy IAN 322269_1901 Proszę pamiętać, że poniższy adres nie jest adresem serwisu. Najpierw należy skontaktować się z punktem serwisowym wymienionym powyżej. Adres: C. M. C. GmbH Katharina-Loth-Str. 15 DE-66386 St. Ingbert NIEMCY Zamawianie części zamiennych: www.ersatzteile.cmc-creative.de Wskazówki dotyczące gwarancji i serwisu 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 75 28.05.2019 13:47:5176 PL z Wskazówki dotyczące ochrony środowiska i informacje na temat utylizacji Odzyskiwanie surowców zamiast utylizacji odpadów! Urządzenie, akcesoria i opakowanie należy przekazać do ponownego przetworzenia zgodnie z przepisami o ochronie środowiska naturalnego. Nie wrzucaj produktu do odpadów z gospo- darstwa domowego, do ognia ani do wody. Jeśli to możliwe, niesprawne już urządzenia należy poddać recyklingowi. Pomocy udzieli Państwu lokalny sprze- dawca. Konsument końcowy jest usta- wowo zobowiązany (zgodnie z rozporządzeniem o utylizacji baterii) zwrócić wszystkie zużyte akumula- tory. Akumulatory zawierające szkodliwe substancje oznaczone są następującymi symbolami wskazującymi na zakaz wyrzu- cania ich do odpadów z gospodarstwa domowego. Oznaczenia metali ciężkich o decydującym znaczeniu to: Cd = kadm, Hg = rtęć, Pb = ołów. Zużyte akumulatory należy dostarczyć do zakładu utylizacji odpadów w danym mieście, gminie lub przetransportować z powrotem do punktu sprzedaży. W ten sposób wypełniają Państwo zobowiązania ustawowe i wnoszą ważny wkład w ochronę środowiska naturalnego. DEMONTAŻ WBUDOWANEGO
