BEDIENUNGSANLEITUNG UMAP 12000 A1 ULTIMATE SPEED

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

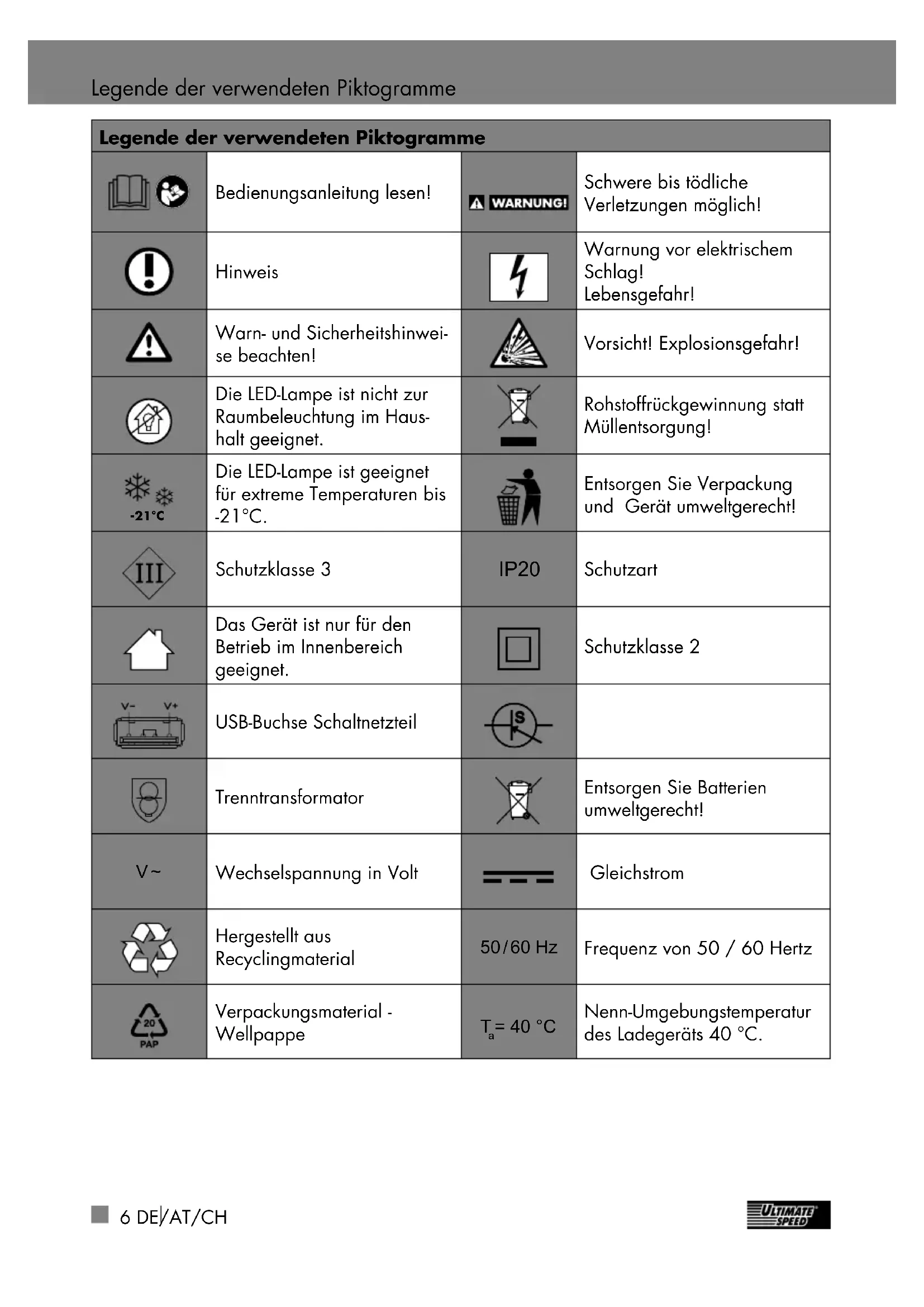

322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_cover_LB8.indd 4 28.05.2019 11:58:12322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_cover_LB8.indd 5 28.05.2019 11:58:125DE/AT/CH Inhaltsverzeichnis Legende der verwendeten Piktogramme ................................................... Seite 6 Einleitung ........................................................................................................................Seite 7 Bestimmungsgemäße Verwendung .................................................................................Seite 7 Ausstattung ....................................................................................................................... Seite 7 Technische Daten .............................................................................................................Seite 8 Lieferumfang.....................................................................................................................Seite 8 Allgemeine Sicherheitshinweise .......................................................................Seite 8 Spezifische Sicherheitshinweise ........................................................................Seite 10 Inbetriebnahme ..........................................................................................................Seite 11 Kapazität der mobilen Autostarthilfe mit Powerbank kontrollieren .............................. Seite 11 Mobile Autostarthilfe mit Powerbank aufladen .............................................................Seite 12 Verwenden der Starthilfefunktion ...................................................................................Seite 12 Handys und Tablets aufladen .........................................................................................Seite 13 12 VDC-Ausgang 8 A mit Zigarettenanzünder - Adapter benutzen ..............................Seite 13 Beleuchtung einschalten ..................................................................................................Seite 13 FAQs ..................................................................................................................................Seite 14 Fehlerbehebung .........................................................................................................Seite 14 Reinigung .......................................................................................................................Seite 14 Aufbewahrung ............................................................................................................Seite 15 Hinweise zu Garantie und Serviceabwicklung .......................................Seite 15 Garantiebedingungen ..................................................................................................... Seite 15 Garantiezeit und gesetzliche Mängelansprüche ...........................................................Seite 15 Garantieumfang ..............................................................................................................Seite 15 Abwicklung im Garantiefall ............................................................................................ Seite 16 Umwelthinweise und Entsorgungsangaben .............................................Seite 17 EU-Konformitätserklärung .................................................................................Seite 17 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 5 28.05.2019 13:47:326 DE/AT/CH Legende der verwendeten Piktogramme Legende der verwendeten Piktogramme Bedienungsanleitung lesen! Schwere bis tödliche Verletzungen möglich! Hinweis Warnung vor elektrischem Schlag! Lebensgefahr! Warn- und Sicherheitshinwei- se beachten! Vorsicht! Explosionsgefahr! Die LED-Lampe ist nicht zur Raumbeleuchtung im Haus- halt geeignet. Rohstoffrückgewinnung statt Müllentsorgung! -21°C Die LED-Lampe ist geeignet für extreme Temperaturen bis -21°C. Entsorgen Sie Verpackung und Gerät umweltgerecht! Schutzklasse 3 IP20 Schutzart Das Gerät ist nur für den Betrieb im Innenbereich geeignet. Schutzklasse 2 USB-Buchse Schaltnetzteil Trenntransformator Entsorgen Sie Batterien umweltgerecht! V ~ Wechselspannung in Volt Gleichstrom Hergestellt aus Recyclingmaterial 50 / 60 Hz Frequenz von 50 / 60 Hertz Verpackungsmaterial - Wellpappe

= 40 °C Nenn-Umgebungstemperatur des Ladegeräts 40 °C. 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 6 28.05.2019 13:47:347DE/AT/CH Einleitung Mobile Autostarthilfe mit Powerbank UMAP 12000 A1 z Einleitung Herzlichen Glückwunsch! Sie haben sich für ein hochwertiges Produkt aus unserem Haus entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsan- leitung und die Sicherheitshinweise. Die Inbetriebnahme dieses Produktes darf nur durch unterwiesene Personen erfolgen. NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN! Nur für Benzinmotoren bis max. 3 Liter Hubraum und bei Dieselmotoren bis max. 2 Liter Hubraum geeignet. z Bestimmungsgemäße Verwendung Diese mobile Autostarthilfe mit Powerbank dient der zusätzlichen Unterstützung von 12 V-Fahrzeugbatterie-Systemen bei Start- problemen an Diesel- und Benzin-Fahrzeug- motoren, welche durch schwache oder leere Starterbatterien verursacht werden. Die Mo- bile Autostarthilfe mit Powerbank kann die Fahrzeugbatterie allerdings nicht ersetzen. Sie ermöglicht dem Anwender im Bedarfsfall lediglich das Fahrzeug ohne weitere Hilfe von dritter Seite zu starten, wenn nicht mehr als 300 A zum Startvorgang notwendig sind (max. Spitzenstrom). Diese mobile Autostarthilfe mit Powerbank dient nicht der zusätzlichen Unterstützung von 6 V-Batterien. Zusätzlich verfügt die mobile Autostarthilfe mit Powerbank über 2 USB-Aus gänge. Damit können im Bedarfsfall Mobiltelefon, Naviga- tionsgerät oder andere USB-Anschluss geräte geladen werden. Jede andere Verwendung kann zu Schäden an der mobilen Autostarthilfe mit Powerbank führen und eine ernsthafte Gefahr für den Benutzer darstellen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Diese mobile Autostarthilfe mit Powerbank ist nicht zur gewerblichen Nutzung geeig- net. Bei gewerblichem Einsatz erlischt die Garantie. Die LED-Lampe ist nicht zur Raum beleuchtung im Haushalt geeignet. -21°C Die LED-Lampe ist geeignet für extreme Temperaturen bis -21°C. z Ausstattung Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. Benutzen Sie das Gerät nicht, wenn dieses defekt ist.

Mobile Autostarthilfe mit Powerbank

Ladeanschluss 5 V / 1A

Ausgang USB 5 V / 1A

Ausgang USB 5 V / 2A

Kontrollleuchten Ladezustand

Auto-Starthilfe-Ausgang

Aufbewahrungstasche Hinweis: Der im folgenden Text verwen- dete Begriff "Produkt" oder "Gerät" bezieht sich auf die in dieser Bedienungsanleitung genannte mobile Autostarthilfe mit Power- bank. z Technische Daten Durch die Reihenschaltung der vier Einzel- zellen, aus denen der Akku aufgebaut ist, ergibt sich bei einer Gesamtspannung von 4 x 3,2 V ≈12 V eine Kapazität von 3000 mAh. Die daraus resultierende Leistung ent- spricht der gleichen Leistung, wie bei einem Akku mit einer Gesamtkapazität von 12000 mAh bei 3,2 V. Modell: UMAP 12000 A1 Batterie, Typ: LiFePO4 Batterie, Kapazität: 12000 mAh / 3,2 V / 38,4 Wh Ladezyklen: 1500 Ladezeit: max. 13,5 Stunden Spitzenstrom: 300 A Startstrom: 120 A Einsatztemperatur: 0 – 60 °C Spannung: 12 V Eingangsspannung (Ladeanschluss): 5 V / 1 A Kapazität: 7000 mAh / 5 V Ausgangsspannung (Ausgang USB): 5 V / 1 A / 2 A Nur für Benzinmotoren bis max. 3 Liter Hubraum und bei Dieselmotoren bis max. 2 Liter Hubraum geeignet. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebs- anleitung gestellt werden, können daher nicht geltend gemacht werden. z Lieferumfang 1 Mobile Autostarthilfe mit Powerbank 1 USB-Stromkabel 1 Starthilfekabel 1 Netzanschlussadapter 1 12 V- Zigarettenanzünder - Adapter 1 Bedienungsanleitung 1 Aufbewahrungstasche Allgemeine Sicherheitshinweise Dieser Abschnitt behandelt die grundlegenden Sicherheitsvor- schriften bei der Arbeit mit dem Gerät. Sicherheit von Personen: Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wis- sen benutzt werden, wenn sie beauf sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benut- zerwartung dürfen nicht von 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 8 28.05.2019 13:47:349DE/AT/CH Allgemeine Sicherheitshinweise Kindern ohne Beaufsichtigung durchgeführt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Halten Sie das Gerät von Men- schen – vor allem Kindern – und Haustieren fern. Im Arbeitsbereich ist der Be- nutzer Dritten gegenüber für Schäden verantwortlich, die durch die Benutzung des Gerä- tes verursacht wurden. Bewahren Sie das Gerät an einem trockenen Ort und au- ßerhalb der Reichweite von Kindern auf. VORSICHT: So vermeiden Sie Geräteschäden und eventuell daraus resultie- rende Personenschäden: Arbeiten mit dem Gerät: Benutzen Sie das Gerät nicht während der Fahrt. Lassen Sie das Gerät nicht bei hohen Außentemperaturen im Auto. Das Gerät könnte irre- parabel beschädigt werden. Prüfen Sie das Gerät vor Inbe- triebnahme auf Beschädigun- gen und benutzen Sie es nur in einwandfreiem Zustand. Setzen Sie das Gerät weder Regen noch feuchter Witterung aus und lassen Sie es nicht mit Wasser in Berührung kommen oder tauchen es unter Wasser. Es besteht die Gefahr eines elek trischen Schlages! Halten Sie sämtliche Öffnun- gen des Gerätes während des Betriebs frei. Verschließen Sie die Öffnungen nicht mit Hän- den oder Fingern und decken Sie das Gerät nicht ab. Es be- steht Überhitzungsgefahr! Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose: – wenn Sie das Gerät nicht benutzen; – wenn Sie das Gerät unbeaufsichtigt lassen; – wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen; – wenn das Anschlusskabel beschädigt ist; – nach dem Eindringen von Fremdkörpern oder bei abnormalen Geräuschen. Benutzen Sie nur Zubehör, das vom Hersteller geliefert und empfohlen wird. Die mobile Autostarthilfe mit Powerbank nicht demontieren oder verändern. Dieses Gerät darf nur von einem Wartungstechniker repariert werden. 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 9 28.05.2019 13:47:3510 DE/AT/CH Das Gerät nicht in Bereichen mit Explosionsgefahr verwen- den, z. B. in der Nähe von entzündbaren Flüssigkeiten, Gasen oder Staub. Das Gerät keiner Wärme aus- setzen. Nicht an Orten lagern, an welchen die Temperatur 70 °C übersteigen kann. Nur bei einer Umgebungstem- peratur zwischen 0 °C - 40 °C aufladen. Nur den mit dem Gerät gelie- ferten Netzanschlussadapter

verwenden. VORSICHT: So vermei- den Sie Unfälle und Verletzungen durch elektrischen Schlag: Elektrische Sicherheit: Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Die zwei Klemmen nicht kurzschließen. Dies kann zu gefähr lichen Situationen füh- ren! Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lässt. Las- sen Sie beschädigte Schalter ersetzen. Ziehen Sie bei Beschädigung des Kabels sofort den Stecker aus der Steckdose. Akkus: VORSICHT! EXPLOSIONSGSFAHR! Schließen Sie den Akku nicht kurz und / oder öffnen Sie ihn nicht. Überhitzung, Brandge- fahr oder Platzen können die Folge sein. Setzen Sie den Akku keiner großen Hitze aus. Er kann ex- plodieren. Prüfen Sie den Akku regelmä- ßig auf Undichtigkeit. Ausge- laufene oder beschädigte Ak- kus können bei Berührung mit der Haut Verätzungen verur- sachen; tragen Sie deshalb in diesem Fall unbedingt geeig- nete Schutzhandschuhe! Die Flüssigkeit vorsichtig mit einem Tuch aufwischen und Haut- und Augenkontakt vermeiden. Bei Haut- oder Augenkontakt sofort mit sauberem Wasser ausspü- len und einen Arzt aufsuchen. z Spezifische Sicherheits- hinweise Es wird empfohlen, die mobile Allgemeine Sicherheitshinweise / Spezifische Sicherheitshinweise 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 10 28.05.2019 13:47:3511DE/AT/CH Autostarthilfe mit Powerbank

monatlich aufzuladen. Eine leicht erhöhte Temperatur beim Laden ist keine Fehlfunkti- on, sondern völlig normal. Es wird jedoch empfohlen, die mobile Autostarthilfe mit Powerbank

vor weiterer Be- nutzung 15 Minuten ruhen zu lassen. Halten Sie die mobile Autost- arthilfe mit Powerbank

von Feuchtigkeit und hohen Tempe- raturen sowie Feuer fern. Bewahren Sie die mobile Au- tostarthilfe mit Powerbank

an einem trockenen Ort auf und schützen Sie diese vor Feuchtigkeit und Korrosion. Wenn Sie ein Auslaufen oder einen eigenartigen Geruch der mobilen Autostarthilfe mit Powerbank

feststellen oder diese sich verformt, stoppen Sie unverzüglich die Verwen- dung und kontaktieren Sie den Hersteller. Lassen Sie die mobile Au- tostarthilfe mit Powerbank

während der Benutzung nicht fallen. Achten Sie beim Verwenden des Starthilfekabels

darauf, dass der blaue Stecker fest im Auto-Starthilfe-Ausgang

steckt. Achten Sie beim Verwenden der Starthilfe darauf, dass 3 Kontrollleuchten

leuchten. Wenn die Kontrollleuchten für den Ladezustand

während des Startvorgangs aus sind, laden Sie die mobile Autostart- hilfe mit Powerbank

auf. Wenn sich das Fahrzeug nach dem 3. – 5. Startversuch nicht starten lässt, stoppen Sie den Startvorgang und überprüfen Sie andere Ursachen, welche das Starten des Fahrzeugs ver- hindern. z Inbetriebnahme z Kapazität der mobilen Autostarthilfe mit Power- bank kontrollieren Hinweis: Nach dem Einschalten der mobilen Autostarthilfe mit Powerbank

an der Einschalttaste

schaltet das Gerät nach circa 20 Sekunden automatisch wieder ab, wenn kein Verbraucher angeschlossen wurde. Drücken Sie zum Kontrollieren der Kapa- zität der mobilen Autostarthilfe mit Pow- erbank

Beim Aufladen blinken die Kontrollleuch- ten

Die Anzahl der permanent leuchtenden Kontrollleuchten

zeigt die Akkuleis- tung der mobilen Autostarthilfe mit Pow- erbank

an. Wenn die mobile Autostarthilfe mit Power- bank

vollständig aufgeladen ist, leuch- ten alle Kontrollleuchten

permanent. Spezifische Sicherheitshinweise / Inbetriebnahme 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 11 28.05.2019 13:47:3512 DE/AT/CH Inbetriebnahme Kontrollleuchten Akkuleistung keine permanent 0 % 1 permanent 25 % 2 permanent 50 % 3 permanent 75 % 4 permanent 100 % z Mobile Autostarthilfe mit Powerbank aufladen Schließen Sie das USB-Stromkabel

des Netzanschlussadapters

an den Ladeanschluss (5 V / 1 A)

der mo- bilen Autostarthilfe mit Powerbank

an. Stecken Sie den Netzanschlussadapter

in eine Netzsteckdose. Hinweis: Zum Schutz des Geräts vor Schäden ist eine Unterspannungsschutz- schaltung in die mobile Autostarthilfe mit Powerbank

eingebaut. Diese verhindert eine Tiefentladung der mobilen Autostarthilfe mit Powerbank

und schaltet das Gerät bei vollständig entladenem Akku automatisch ab. Kurz bevor die Unterspannungsschutz- schaltung aktiv wird, beginnt die letzte blaue Kontrollleuchte

zu blinken. Sobald die Unterspannungsschutzschaltung aktiv ist, blinkt die letzte blaue Kontrollleuchte

und es lässt sich keine Energie mehr entnehmen. Bitte laden Sie die mobile Autostarthilfe mit Powerbank

wieder auf. z Verwenden der Starthilfefunktion Achten Sie beim Verwenden der Start- hilfe darauf, dass mindestens 3 Kontroll- leuchten

permanent leuchten. Aktion LEDs Bedeutung / Fehler Lösung

1. Das Starthilfekabel

der mobilen Autostart- hilfe mit Powerbank an den Auto- Starthilfe- Ausgang

der mobilen Autostarthilfe mit Powerbank

anschließen. Rote Error-LED

leuchtet kontinuierlich. Die in der mobilen Autostarthilfe mit Powerbank festgestell- te Spannung reicht nicht zum Starten des Autos aus. Laden Sie die mobile Au- tostarthilfe mit Powerbank auf. Grüne Start-LED

und die rote Error-LED

blinken abwechselnd. Mobile Autostarthilfe mit Powerbank bereit. Weiter mit Aktion 2.

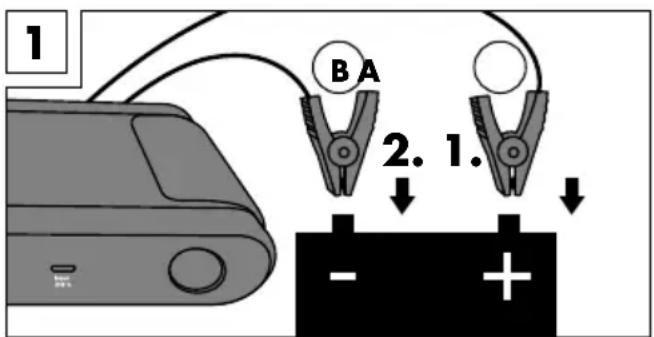

Batte- rieklemme (A) an den Pluspol der Fahrzeugbatterie anschließen und dann die schwarze Batte- rieklemme (B) an den Minuspol anschließen (siehe Bild 1). Die rote Error-LED

blinkt, ein kurzes Alarmsignal ertönt. Die Temperatur ist zu hoch, möglicherweise nach mehrfachen Startversuchen. Klemmen Sie zuerst die schwarze (B) und dann die rote Batte- rieklemme (A) von den Batteriepolen ab. Beginnen Sie erneut mit Aktion 1. Die rote Error-LED

blinkt, ein konti nuierliches Alarmsig- nal ertönt. Batterieklemme (A) und (B) vertauscht. Es ist ein Kurzschluss entstanden oder die Batterie läuft aus. Die rote Error-LED

blinkt einmal auf, ein kontinuier- liches Alarm signal ertönt, gefolgt von zwei kurzen Alarmtönen. 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 12 28.05.2019 13:47:3513DE/AT/CH Inbetriebnahme

Sobald das Fahrzeug gestartet ist, innerhalb von 30 Sekunden das Starthilfekabel

von der mobilen Autostarthilfe mit Powerbank entfernen und zuerst die schwarze und dann die rote Batterieklemme von den Batteriepo- len abklemmen. Ansonsten kann es zu gefährlichen Situationen kommen! Den Motor des Fahrzeugs laufen lassen. Hinweis: Die Taste auf der LED-Box

des Starthilfekabels hat keine Bewandt- nis und darf nicht verwendet werden. Sie dient lediglich zur Fehlersuche während der Fertigung des Geräts. z Handys und Tablets aufladen Einschalttaste

drücken. Das USB-Stromkabel Ihres Handys oder Tablets an den USB-Ausgang (5 V

) anschließen und dann mit Ihrem Handy oder Tablet verbinden. Hinweis: Das Laden ist nicht möglich, wenn die mobile Autostarthilfe mit Power- bank selbst geladen wird. z 12 VDC-Ausgang 8 A mit Zigarettenanzünder - Adapter benutzen Einschalttaste

drücken. Den 12 V- / 8 A-Zigarettenanzünder - Ad- apter

an den 12 VDC-Ausgang 8 A

an Ihrer mobilen Autostarthilfe mit Po- werbank anschließen und dann mit Ihrem Endgerät verbinden. Hinweis: Die Verwendung ist nicht möglich, wenn die mobile Autostarthilfe mit Powerbank geladen wird. Achtung: Verwenden Sie nur den mitgelieferten 12 V- / 8 A - Zigarettenanzün- der - Adapter. Bei Verwendung von Fremdad- aptern besteht Kurzschlussgefahr. z Beleuchtung einschalten Leuchtmodus Zum Einschalten der LED-Leuchte

3 Sekunden gedrückt halten. Betätigen Sie die Einschalttaste

erneut für 3 Sekunden, um die LED-Leuchte

wieder auszuschalten. Blinkmodus Zum Einschalten der LED-Leuchte

Blink- oder SOS-Modus die Einschalttaste

zunächst 3 Sekunden gedrückt hal- ten. Die LED-Leuchte

leuchtet zunächst dauerhaft. Durch erneuten, kurzen Druck auf die Grüne Start-LED und die rote Error-LED blinken abwechselnd. Nach 1–2 Sekunden leuchtet nur noch die grüne Start-LED

Der Anschluss ist korrekt.Weiter mit Aktion 3.3. Das Fahrzeug anlassen. 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 13 28.05.2019 13:47:3514 DE/AT/CH Einschalttaste

wechselt die LED-Leuch- te in den Blink-Modus. Durch erneuten, kurzen Druck auf die Einschalttaste

wechselt die LED-Leuch-

in den SOS-Modus. Sie blinkt dann 3 mal kurz, 3 mal lang, 3 mal kurz. Durch erneuten, kurzen Druck auf die Einschalttaste

schalten Sie die LED-Leuchte

aus. VORSICHT! Nicht direkt in die LED-Leuchte

schauen, da dies den Augen schadet. Hinweis: Es ist nicht möglich, die Be- leuchtung einzuschalten, während die mobile Autostarthilfe mit Powerbank ge- laden wird. z FAQs F: Wie schaltet man das Gerät aus? A: Das Gerät schaltet sich automatisch nach 20 Sek. ohne Aktivität aus. Ein manuelles Ausschalten ist nicht vorgesehen. F: Wie lange dauert es, ein Handy mit dem Gerät voll aufzuladen? A: Bei einer Akkuleistung von 2500 mAh: Ca. 2–3 Stunden bei Anschluss an den USB Ausgang 5 V / 1 A

. Ca. 1–2 Stunden bei Anschluss an den USB Ausgang 5 V / 2 A

. Beachten Sie, dass ein eingeschaltetes Gerät jedoch gleichzeitig Akkuladung verbraucht, während es auflädt und sich somit die Ladezeit verlängern kann. F: Wie lang bleibt die Akkuladung des Gerätes erhalten? A: 3–6 Monate. Wir empfehlen jedoch, den Akku alle 1–2 Monate aufzuladen. z Fehlerbehebung z = Problem = Ursache = Behebung z Mobile Autostarthilfe mit Power- bank ist nicht vollständig aufgela- den, obwohl alle 4 Kontrollleuch- ten

permanent leuchten. Ladung liegt nach längerem Nichtge- brauch oder Lagerung bei 60 %. Die mobile Autostarthilfe mit Powerbank

wie im Abschnitt „Mobile Autostarthil- fe mit Powerbank aufladen“ beschrieben erneut aufladen. z Keine Reaktion bei Betätigung der Einschalttaste

Unterspannungsschutz der mobilen Au- tostarthilfe mit Powerbank ist aktiviert. Die mobile Autostarthilfe mit Powerbank

wie im Abschnitt „Mobile Autostarthilfe mit Powerbank aufladen“ beschrieben erneut aufladen. Es blinkt eine Kontrollleuchte

die mobile Autostarthilfe mit Powerbank

lässt sich jedoch nicht verwenden. Unterspannungsschutz der mobilen Autostarthilfe mit Powerbank

ist aktiviert. Die mobile Autostarthilfe mit Powerbank

wie im Abschnitt „Mobile Autostarthil- fe mit Powerbank aufladen“ beschrieben erneut aufladen. z Reinigung Das Gerät darf weder mit Wasser in Kontakt kommen noch direkt in Wasser eingelegt werden. Verletzungsgefahr durch elektrischen Schlag, wenn Feuchtigkeit in das Innere des Gerätes gelangt. Inbetriebnahme / FAQs

Fehlerbehebung / Reinigung 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 14 28.05.2019 13:47:3515DE/AT/CH Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät da- mit irreparabel beschädigen. Halten Sie das Gehäuse und das Zube- hör des Gerätes sauber. Verwenden Sie zum Reinigen des Geräts und des Zubehörs ein feuchtes Tuch oder eine weiche Bürste. z Aufbewahrung Bewahren Sie das Gerät an einem tro- ckenen Ort und außerhalb der Reichwei- te von Kindern auf. Verstauen Sie das Gerät inklusive Zube- hör in der beiliegenden Aufbewahrungs- tasche

z Hinweise zu Garantie und Serviceabwicklung Garantie der Creative Marketing & Consulting GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. z Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufda- tum. Bitte bewahren Sie den Original-Kas- senbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres- Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. z Garantiezeit und gesetzli- che Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemel- det werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. z Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder solchen, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Be- nutzung des Produkts sind alle in der Bedie- nungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedie- Reinigung / Aufbewahrung / Hinweise zu Garantie und Serviceabwicklung 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 15 28.05.2019 13:47:3516 DE/AT/CH nungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch be- stimmt. Bei missbräuchlicher und unsachge- mäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autori- sierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. z Abwicklung im Garantiefall Um eine schnelle Bearbeitung ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassen- bon und die Artikelnummer (z. B. IAN) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkle- ber auf der Rück- oder Unterseite. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Hinweis: Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herun- terladen. Mit diesem QR-Code gelangen sie direkt auf die Lidl-Service-Seite (www.lidl-service. com) und können mittels der Eingabe der Artikelnummer (IAN) 322269_1901 ihre Bedienungsanleitung öffnen. So erreichen Sie uns: DE, AT, CH Name: C. M. C. GmbH Internetadresse: www.cmc-creative.de E-Mail: service.de@cmc-creative.de service.at@cmc-creative.de service.ch@cmc-creative.de Telefon: +49 (0) 6894/ 9989751 (Normal-Tarif dt. Festnetz) Fax: +49 (0) 6894/ 9989749 Sitz: Deutschland IAN 322269_1901 Bitte beachten Sie, dass die folgende An- schrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle. Adresse: C. M. C. GmbH Katharina-Loth-Str. 15 DE-66386 St. Ingbert DEUTSCHLAND Bestellung von Ersatzteilen: www.ersatzteile.cmc-creative.de Hinweise zu Garantie und Serviceabwicklung 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 16 28.05.2019 13:47:3517DE/AT/CH z Umwelthinweise und Entsorgungsangaben Rohstoffrückgewinnung statt Müllentsorgung! Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie das Produkt nicht in den Hausmüll, ins Feuer oder ins Wasser. Wenn möglich, sollten nicht mehr funktionstüchtige Geräte recycelt werden. Fragen Sie Ihren lokalen Händler um Hilfe. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien verpflichtet. Schadstoffhaltige Batterien sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggeben- de Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Befördern Sie verbrauchte Batterien zu einer Entsorgungseinrichtung in Ihrer Stadt, Gemeinde oder zurück zum Händler. Sie erfüllen damit die gesetzlichen Verpflichtun- gen und leisten einen wichtigen Beitrag zum Unweltschutz. DER VERBAUTE AKKU IST FÜR DIE ENTSORGUNG NICHT ENTNEHMBAR. z EU-Konformitätserklärung Wir, die C. M. C. GmbH Dokumentenverantwortlicher: Alexander Hoffmann Katharina-Loth-Str. 15 DE-66386 St. Ingbert DEUTSCHLAND erklären in alleiniger Verantwortung, dass das Produkt Mobile Autostarthilfe mit Powerbank Modell: UMAP 12000 A1 Herstellungsjahr: 2019 / 40 IAN: 322269_1901 Art. Nr.: 2199 den wesentlichen Schutzanforderungen ge- nügt, die in den Europäischen Richtlinien Elektromagnetische Verträglichkeit: (2014/30/EU) Niederspannungsrichtlinie: (2014/35/EU) RoHS-Richtlinie: (2011/65/EU), (2015/863/EU) Ökodesign-Richtlinie: (2009/125/EU) und deren Änderungen festgelegt sind. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richt- linie 2011 / 65 / EU des Europäischen Parlaments und des Rates vom 08. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Für die Konformitätsbewertung wurden fol- gende harmonisierte Normen herangezogen: EN 55032:2015 EN 55024:2010+A1:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 Umwelthinweise und Entsorgungsangaben / EU-Konformitätserklärung 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 17 28.05.2019 13:47:3618 DE/AT/CH EN 50498:2010 EN 60335-1:2012+A11:2014+A13:2017 EN 62233:2008 EN 60950-1:2006+A11:2009+A1:2010 +A12:2011+A2:2013 EU 1194/2012 EN 62471:2008 St. Ingbert, 10.05.2019 Alexander Hoffmann - Qualitätssicherung - EU-Konformitätserklärung 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 18 28.05.2019 13:47:3619GB/IE Table of contents List of pictograms used ..........................................................................................Page 20 Introduction ...................................................................................................................Page 21 Intended use .....................................................................................................................Page 21 Equipment ........................................................................................................................Page 21 Technical specifications ...................................................................................................Page 22 Package contents .............................................................................................................Page 22 General safety instructions .................................................................................Page 22 Product-specific safety instructions .................................................................Page 24 Using the device .........................................................................................................Page 25 Check the capacity of the portable jump starter with power bank ..............................Page 25 Charge portable jump starter with power bank ............................................................Page 25 Using the jumpstart feature .............................................................................................Page 26 Charging mobile phones and tablets .............................................................................Page 27 Using the 12 VDC output 8 A with the cigarette lighter adapter .................................Page 27 Switch on lighting ............................................................................................................Page 27 FAQs ..................................................................................................................................Page 28 Troubleshooting ..........................................................................................................Page 28 Cleaning ..........................................................................................................................Page 28 Storage ............................................................................................................................Page 28 Warranty and service information .................................................................Page 29 Warranty conditions ........................................................................................................Page 29 Warranty period and statutory claims for defects .........................................................Page 29 Extent of warranty ...........................................................................................................Page 29 Processing of warranty claims ........................................................................................Page 29 Information about recycling and disposal .................................................Page 30 EU Declaration of Conformity ...........................................................................Page 31 322269_Mobile_Autostarthilfe_mit_Powerbank_UMAP_12000_A1_content_LB8.indb 19 28.05.2019 13:47:3620 GB/IE List of pictograms used List of pictograms used Read the operating instructions! Risk of serious injury or death! Please note
