INSTRUKCJA OBSŁUGI CR 7715 CAMRY

min 0 kW manual heat charge control with room and /oroutdoor temperature feedback / ręczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz

Maximum continuous heat output / Maksymalna stała moc cieplna Pmax,c 0,4 kW electronic heat charge control with room and /or outdoor temperature feedback / elektroniczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz

Auxiliary electricity consumption / Zużycie energii elektrycznej na potrzeby własne

At nominal heat output / Przy nominalnej mocy cieplnej

min N/A kW single stage heat output and no room temperature control / jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu [no] In standby mode / W trybie czuwania

N/A kW two or more manual stages, no room temperature control / co najmniej dwa ręczne stopnie bez regulacji temperatury w pomieszczeniu [no] with mechanic thermostat room temperature control / mechaniczna regulacja temperatury w pomieszczeniu za pomocą termostatu [no] with electronic room temperature control / elektroniczna regulacja temperatury w pomieszczeniu [yes] electronic room temperature control plus day timer / elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem dobowym [no] electronic room temperature control plus week timer / elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem tygodniowym [no] room temperature control, with presence detection / regulacja temperatury w pomieszczeniu z wykrywaniem obecności [no] room temperature control, with open window detection / regulacja temperatury w pomieszczeniu z wykrywaniem otwartego okna [no] with distance control option / z regulacją na odległość [no] with adaptive start control / z adaptacyjną regulacją startu [no] with working time limitation / z ograniczeniem czasu pracy [no] with black bulb sensor / z czujnikiem ciepła promieniowania [no] Other control options (multiple selections possible) / Inne opcje regulacji (można wybrać kilka) Type of heat input, for electric storage local space heaters only (select one) / Sposób doprowadzania ciepła wyłącznie w przypadku elektrycznych akumulacyjnych miejscowych ogrzewaczy pomieszczeń (należy wybrać jedną opcję) Type of heat output/room temperature control (select one) / Rodzaj mocy cieplnej/regulacja temperatury w pomieszczeniu (należy wybrać jedną opcję) Item / Parametr Value / Wartość Unit / Jednostka Item / Parametr Unit / Jednostka Contact / Dane teleadresowe Adler Sp. z o.o. ul. Ordona 2A, 01-237 Warszawa, Polska34 (1) (4) (3.A) (3.B) (2)5

DATI TECNICI Tensione: 220-240V 50 / 60Hz Potenza: 400W Potenza massima: 700W Prendiamoci cura dell'ambiente naturale. I contenitori in cartone dovrebbero essere portati all'apposito punto di raccolta. I sacchi in polietilene (PE) vanno buttati nel contenitore per la plastica. L'apparecchio fuori uso deve essere rottamato presso un centro di raccolta autorizzato, poiché contiene elementi pericolosi che potrebbero costituire una minaccia per l'ambiente. Il dispositivo elettrico deve essere consegnato in modo da limitare il suo riutilizzo. Se l'apparecchio contiene batterie, è necessario rimuoverle e smaltirle separatamente.48 KARTA GWARANCYJNA WARUNKI GWARANCJI obowiązują na terenie Rzeczpospolitej Polskiej Adler Sp. z o.o. ul. Ordona 2a 01-237 Warszawa zapewnia Użytkownika o dobrej jakości sprzętu, na który wydana jest niniejsza karta gwarancyjna i udziela 24 miesięcznej gwarancji, która liczy się od daty zakupu sprzętu. Usługi gwarancyjne świadczone są po okazaniu prawidłowo wypełnionej karty gwarancyjnej. Wady lub uszkodzenia sprzętu ujawnione w okresie gwarancji usuwane będą bezpłatnie przez Serwis Centralny. W przypadku zakupu sprzętu przez przedsiębiorcę (faktura VAT) okres gwarancji wynosi 12 miesięcy. Powyższy zapis nie dotyczy jednoosobowych działalności gospodarczych, o ile rodzaj zakupionego sprzętu, nie jest związany z profilem prowadzonej działalności gospodarczej – weryfikacja w CEIDG. W przypadku wymiany rzeczy na nową, albo po dokonaniu istotnej naprawy, okres gwarancji biegnie na nowo od chwili dostarczenia klientowi rzeczy wolnej od wad, lub zwrócenia rzeczy naprawionej. Jeżeli gwarant wymienił część rzeczy, przepis powyższy stosuje się odpowiednio do części wymienionej. Gwarant zobowiązuje się pokryć koszty dostarczenia rzeczy do serwisu na adres wskazany w karcie gwarancyjnej. Jednakże uprawniony z gwarancji powinien zachować rozsądek, wybierając środek transportu. Uprawnionemu z gwarancji nie przysługuje od gwaranta zwrot kosztów dostarczenia towaru – rzeczy do naprawy gwarancyjnej , przekraczający ekonomicznie uzasadnione koszty przewozu. UWAGA: Sprzęt przeznaczony jest wyłącznie do użytku domowego. Naprawami gwarancyjnymi nie są objęte czynności związane z odkamienianiem, konserwacją, czyszczeniem urządzenia oraz części i akcesoria ulegające zużyciu przy normalnym użytkowaniu. Gwarancja nie obejmuje mechanicznych uszkodzeń sprzętu oraz wad i uszkodzeń wynikłych wskutek: -niewłaściwego lub niezgodnego z instrukcją użytkowania, przechowywania i konserwacji; -ingerencji nieautoryzowanego serwisu, samowolnych napraw, przeróbek i zmian konstrukcyjnych; -użycia niewłaściwych materiałów eksploatacyjnych. -uszkodzeń mechanicznych, termicznych, chemicznych i powstałych na skutek przepięcia w sieci. -karta gwarancyjna jest nieważna bez daty zakupu, pieczęci sprzedającego i kopii dokumentu zakupu. -gwarancją nie są objęte elementy eksploatacyjne i akcesoria w tym: elementy szklane (np. dzbanki, talerze), sznury przyłączeniowe, sieciowe, żarówki, baterie, nożyki i folie do urządzeń tnących, nasadki miksujące, trzepaki, mieszaki, ssawkoszczotki, rury, węże, kubki miksujące, głowice tnące i sita. Reklamowany sprzęt jest dostarczany do Serwisu Centralnego przez Klienta w stanie kompletnym i odpowiednio zabezpieczony na czas transportu. Po dokonanej naprawie reklamowany sprzęt odbierany jest z Serwisu Centralnego przez Klienta. Termin usunięcia wady może zostać wydłużony o czas potrzebny do importu niezbędnych części, nie dłuższy niż 30 dni roboczych. W każdym takim przypadku warsztat serwisowy powiadomi klienta o wydłużeniu terminu naprawy gwarancyjnej. W związku z koniecznością sprowadzenia części zamiennych i poinformuje o nowym terminie usunięcia wady. W przypadku stwierdzenia usterki należy ją zgłosić w punkcie sprzedaży lub w Serwisie Centralnym, ul. Ordona 2A, 01-237 Warszawa, tel. 728-595-006 lub e-mail: serwis@adler.com.pl. W zgłoszeniu proszę podać swój adres, nr telefonu i opis usterki. Do reklamacji konieczne jest dołączenie kopii dokumentu zakupu. Gwarancja nie wyłącza ani nie ogranicza oraz nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej. SERWIS CENTRALNY 01-237 Warszawa ul.Ordona 2A tel. 728 - 595 - 006 www.adler.com.pl serwis@adler.com.pl (data sprzedaży) (pieczątka sklepu i podpis sprzedawcy) adnotacje serwisu: Urządzenia nie wyrzucać do pojemnika na odpady komunalne !!!! W trosce o środowisko.. Opakowania kartonowe oraz worki polietylenowe (PE) należy wrzucać do odpowiednich pojemników przeznaczonych do selektywnej zbiórki odpadów komunalnych zgodnie z ich opisem. Jeżeli w urządzeniu znajdują się baterie, należy je wyjąć i osobno oddać do punktu zbierania i składowania. Zużyte urządzenie należy oddać do odpowiedniego punktu zbierania i składowania, gdyż znajdujące się w nim niebezpieczne substancje mogą stanowić zagrożenie dla zdrowia i środowiska. Oznaczenie umieszczone na produkcie wskazuje, że urządzenia nie należy wyrzucać do pojemnika z odpadami komunalnymi. Zużyty sprzęt elektryczny, to odpady, które zawierają substancje szkodliwe dla ludzi, zwierząt i środowiska. Substancje te mogą doprowadzić do zanieczyszczenia gleby, wody lub powietrze, a poprzez to mogą się dostać do organizmu człowieka i doprowadzić do licznych dolegliwości zdrowotnych, takich jak: zaburzenia wzroku, słuchu, mowy, mogą również doprowadzić do uszkodzenia nerek, wątroby i serca, oraz wywołać choroby skóry. Substancje szkodliwe mogą mieć również niekorzystny wpływ na układ oddechowy i rozrodczy oraz doprowadzić do zamian nowotworowych. Spożycie roślin rosnących na skarżonych glebach, oraz produktów powstałych z nich może grozić w/w skutkami zdrowotnymi.49 POLSKI

1. Przed rozpoczęciem użytkowania urządzenia przeczytać instrukcję obsługi i postępować

według wskazówek w niej zawartych. Producent nie odpowiada za szkody spowodowane użytkowaniem urządzenia niezgodnie z jego przeznaczeniem lub niewłaściwą jego obsługą.

2. Urządzenie służy wyłącznie do użytku domowego. Nie używać do innych celów,

niezgodnych z jego przeznaczeniem.

3. Urządzenie należy podłączyć wyłącznie do gniazdka z uziemieniem 220-240V ~50/60

Hz. W celu zwiększenia bezpieczeństwa użytkowania do jednego obwodu prądu nie należy równocześnie włączać wielu urządzeń elektrycznych.

4. Należy zachować szczególną ostrożność podczas korzystania z urządzenia, gdy w

pobliżu przebywają dzieci. Nie należy dopuszczać dzieci do zabawy urządzeniem nie pozwól dzieciom ani osobom nie zaznajomionym z urządzeniem na jego użytkowanie.

5. OSTRZEŻENIE: Niniejszy sprzęt może by użytkowany przez dzieci powyżej 8 roku życia

oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, jeśli odbywa się to pod nadzorem osoby odpowiadającej za ich bezpieczeństwo lub zostały im udzielone wskazówki na temat bezpiecznego użytkowania urządzenia i mają świadomość niebezpieczeństwa związanego z jego użytkowaniem. Dzieci nie powinny bawić się sprzętem. Czyszczenie i konserwacja urządzenia nie powinna być wykonywana przez dzieci, chyba że są powyżej 8 roku życia a czynności te są wykonywane pod nadzorem.

6. Zawsze po zakończeniu używania, wyjmij wtyczkę z gniazda zasilającego poprzez

przytrzymanie gniazdka ręką. NIE ciągnąć za sznur sieciowy.

7. Nie zanurzać kabla, wtyczki oraz całego urządzenia w wodzie lub innej cieczy. Nie

wystawiaj urządzenia na działanie warunków atmosferycznych (deszczu, słońca, etc.) ani nie używaj w warunkach podwyższonej wilgotności (łazienki, wilgotne domki kempingowe).

8. Okresowo sprawdzaj stan przewodu zasilającego. Jeżeli przewód zasilający jest

uszkodzony, to powinien on być wymieniony przez specjalistyczny zakład naprawczy w celu uniknięcia zagrożenia.

9. Nie używaj urządzenia z uszkodzonym przewodem zasilającym lub jeśli zostało

upuszczone lub uszkodzone w jakikolwiek inny sposób lub nieprawidłowo pracuje. Nie naprawiaj urządzenia samodzielnie, gdyż grozi to porażeniem. Uszkodzone urządzenie oddaj do właściwego punktu serwisowego w celu sprawdzenia lub dokonania naprawy. Wszelkich napraw mogą dokonywać wyłącznie uprawnione punkty serwisowe. Nieprawidłowo wykonana naprawa może spowodować poważne zagrożenie dla użytkownika.

10. Należy stawiać urządzenie na chłodnej stabilnej, równej powierzchni, z dala od

nagrzewających się urządzeń kuchennych jak: kuchenka elektryczna, palnik gazowy, itp...

11. Nie korzystać z urządzenia w pobliżu materiałów łatwopalnych.

12. Przewód zasilania nie może zwisać poza krawędź stołu lub dotykać gorących

13. Nie wolno pozostawiać włączonego urządzenia ani zasilacza do gniazdka bez nadzoru.

14. Do zapewnienia dodatkowej ochrony, wskazane jest zainstalowanie w obwodzie

elektrycznym, urządzenia różnicowoprądowego (RCD) o znamionowym prądzie różnicowym nie przekraczającym 30 mA. W tym zakresie należy zwrócić się do specjalisty elektryka.

15. Nie wolno używać urządzenia w pobliżu wody np..: pod prysznicem, w wannie

ani nad umywalką z wodą.50 16.Gdy urządzenie jest używana w łazience, po użyciu go wyjąć wtyczkę z gniazdka, gdyż bliskość wody stanowi zagrożenie nawet wtedy, kiedy urządzenie jest wyłączone.

17. Nie dopuszczać do zamoczenia urządzenia ani zasilacza. W przypadku, gdy

urządzenie wpadnie do wody, natychmiast wyciągnąć wtyczkę lub zasilacz z gniazdka sieciowego. Nie wolno wkładać rąk do wody, gdy urządzenie jest włączone do sieci. Przed ponownym użyciem musi być ono sprawdzone przez wykwalifikowanego elektryka.

18. Nie wolno chwytać urządzenia ani zasilacza mokrymi dłońmi.

20. Przed wyjęciem wtyczki z gniazdka należy zawsze wyłączyć termo wentylator i pokrętło

termostatu przekręcić do pozycji minimalnej.

21. Pracujący termo wentylator przez cały czas musi pod nadzorem i w zasięgu wzroku.

Wychodząc z pomieszczenia gdzie pracuje termo wentylator zawsze należy go wyłączyć. Jeśli termo wentylator nie pracuje zawsze wyjmij wtyczkę z gniazdka sieciowego.

22. Nie należy podłączać termo wentylatora do automatycznego urządzenia

wyłączającego, np. urządzenia kontroli termicznej czy wyłącznika czasowego.

23. Materiały łatwopalne np. meble, pościel, papier, ubrania, zasłony itp. należy trzymać w

odległości co najmniej jednego metra od termo wentylatora.

24. Nie wolno przykrywać urządzenia w czasie pracy, ani też kłaść na nim żadnych

przedmiotów. Nie stosować urządzenia do suszenia ubrań.

25. Powierzchnie grzejne mogą nagrzewać się do temperatury wyższej niż 60 °C. Termo

wentylator powinien stać w takim miejscu by dzieci i zwierzęta nie miały do niego dostępu.

26. Urządzenia nie można instalować ani używać w pojazdach.

27. Wewnątrz urządzenia znajdują się części, które mogą być gorące, bądź też

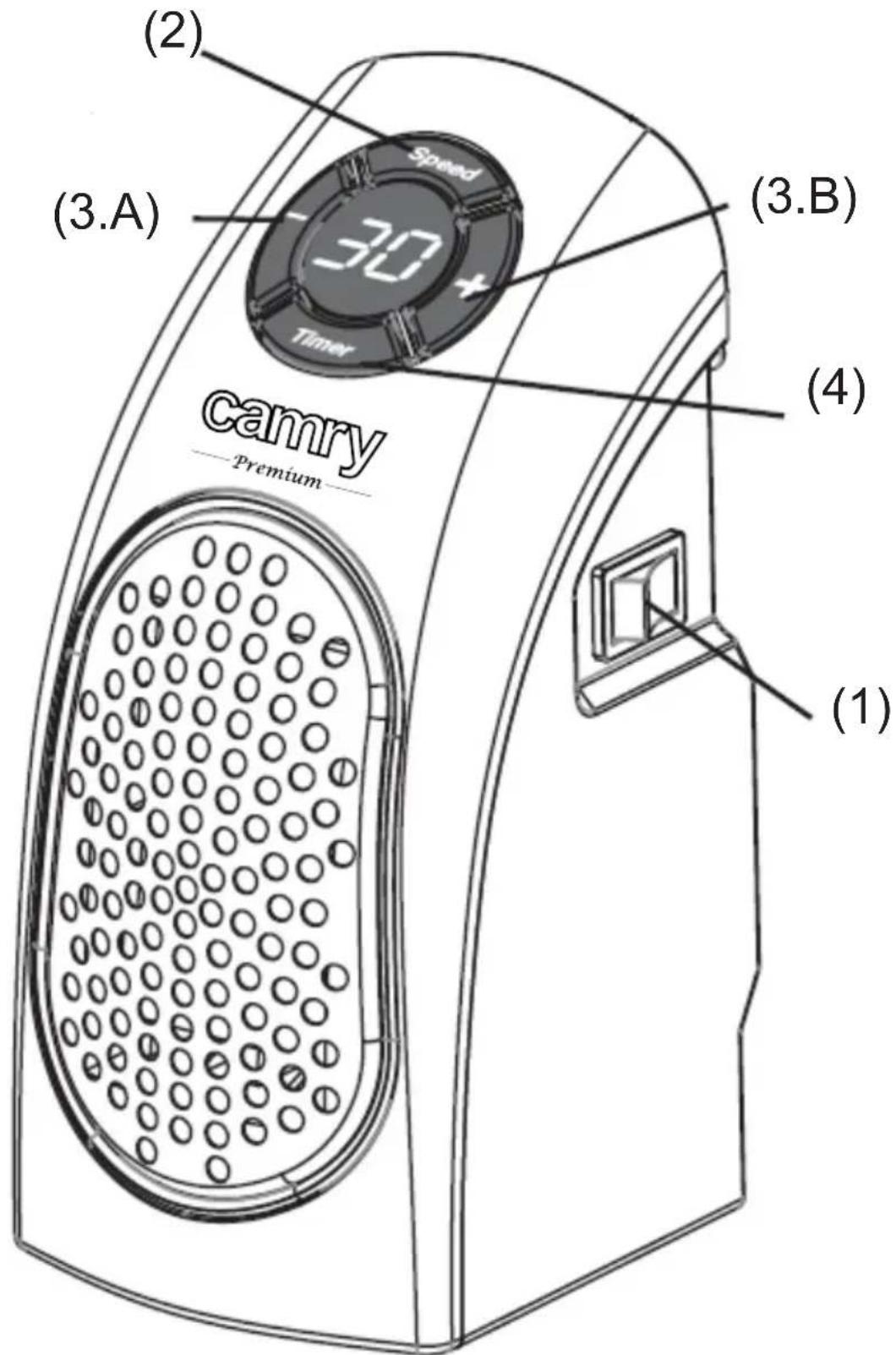

powodować iskrzenie. Nie należy włączać termo wentylatora w miejscach, gdzie są używane lub przechowywane takie materiały jak benzyna, farby lub inne substancje łatwopalne. Opis urządzenia:

1. Przełącznik "ON / OFF" 2. Przycisk prędkości wentylatora 3.A. Przycisk regulacji temperatury w dół

3.B. Przycisk regulacji temperatury w górę 4. Przycisk timera Instrukcja obsługi

1. Podłącz urządzenie do odpowiedniego gniazda zasilania 220-240 V. Obrazek 1.

2. Naciśnij przełącznik "ON / OFF" (1) z boku urządzenia do pozycji "ON", aby włączyć urządzenie. Zdjęcie 2.

3. Wybierz żądaną prędkość wentylatora, naciskając przycisk prędkości wentylatora (2), aby wybrać pomiędzy wysokim (HH) lub niskim (LL) na wyświetlaczu. Zdjęcie 3. 4. Wybierz żądaną temperaturę, naciskając przycisk "+" (3.B.), aby podwyższyć temperaturę, lub przycisk "-" (3.A.), aby obniżyć temperaturę w zakresie 15-32 stopni Celsjusza na wyświetlaczu. Zdjęcie 4. 5. Po zakończeniu pracy naciśnij przełącznik "ON / OFF" (1) w pozycji "OFF" i odłącz urządzenie od gniazda elektrycznego Zdjęcie 5.. Przechowywać w chłodnym, suchym miejscu do następnego użycia. Ustawianie timera (czasomierza) Urządzenie ma wbudowany zegar, który automatycznie wyłączy urządzenie po określonym czasie. 1. Gdy urządzenie jest podłączone do sieci i włączone, naciśnij przycisk Timer (4), aby aktywować funkcję timera. Zdjęcie 6. 2. Naciśnij przycisk Timer (4), następnie ustaw żądaną liczbę godzin, naciskając przycisk 3.B lub 3.A. Możesz wybrać od 1-12 godzin.

3. Po wybraniu pożądanej liczby godzin, przestań naciskać przyciski 3.B lub 3.A.

4. Aby anulować ustawienia timera, wyłącz urządzenie.

1. Upewnij się, że urządzenie nie jest gorące.

2. Przed czyszczeniem wyjmij wtyczkę z gniazdka.

3. Utrzymuj otwory wlotowy i wylotowy w czystości. Nie dopuszczaj do osadzania się kurzu.

4. Do czyszczenia obudowy użyj suchej lub lekko wilgotnej szmatki.

5. Nie zanurzaj urządzenia w wodzie.
