| Typ produktu | Szlifierka kątowa bezprzewodowa |
| Marka | Blaupunkt |
| Model | BP5972 |
| Napięcie | 18 V DC (akumulator Li-Ion) |
| Prędkość nominalna | 10 000 obr/min |
| Rozmiar tarczy | 125 x 22,2 mm |
| Poziom ciśnienia akustycznego (LpA) | 88 dB(A) (K=3 dB(A)) |
| Poziom mocy akustycznej (LwA) | 99 dB(A) (K=3 dB(A)) |
| Poziom drgań | 4,9 m/s² (K=1,5 m/s²) |
| Zasilanie | Akumulator Li-Ion 18 V (kompatybilny z Blaupunkt) |
| Główne funkcje | Szlifowanie, cięcie, szczotkowanie |
| Waga (ok.) | 2 kg (bez akumulatora) |
| Wymiary (Dł. x szer. x wys.) | 300 x 120 x 100 mm (ok.) |
| Bezpieczeństwo | Blokada wrzeciona, wyłącznik bezpieczeństwa, regulowana osłona |
| Konserwacja i czyszczenie | Regularnie czyścić otwory wentylacyjne |
| Części zamienne i naprawialność | Używać wyłącznie akcesoriów Blaupunkt; naprawa przez autoryzowanego technika |
| Gwarancja | 3 lata na wady produkcyjne (użytek domowy) |
| Informacje ogólne | Zgodny z normami CE i RoHS; stopień ochrony IP nieokreślony |
Często zadawane pytania - BP5972 BLAUPUNKT
Pytania użytkowników dotyczące BP5972 BLAUPUNKT
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Szlifierka kątowa elektryczna w formacie PDF za darmo! Znajdź swoją instrukcję BP5972 - BLAUPUNKT i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. BP5972 marki BLAUPUNKT.
INSTRUKCJA OBSŁUGI BP5972 BLAUPUNKT
Akumulatorowa szlifierka kątowa 18/20V

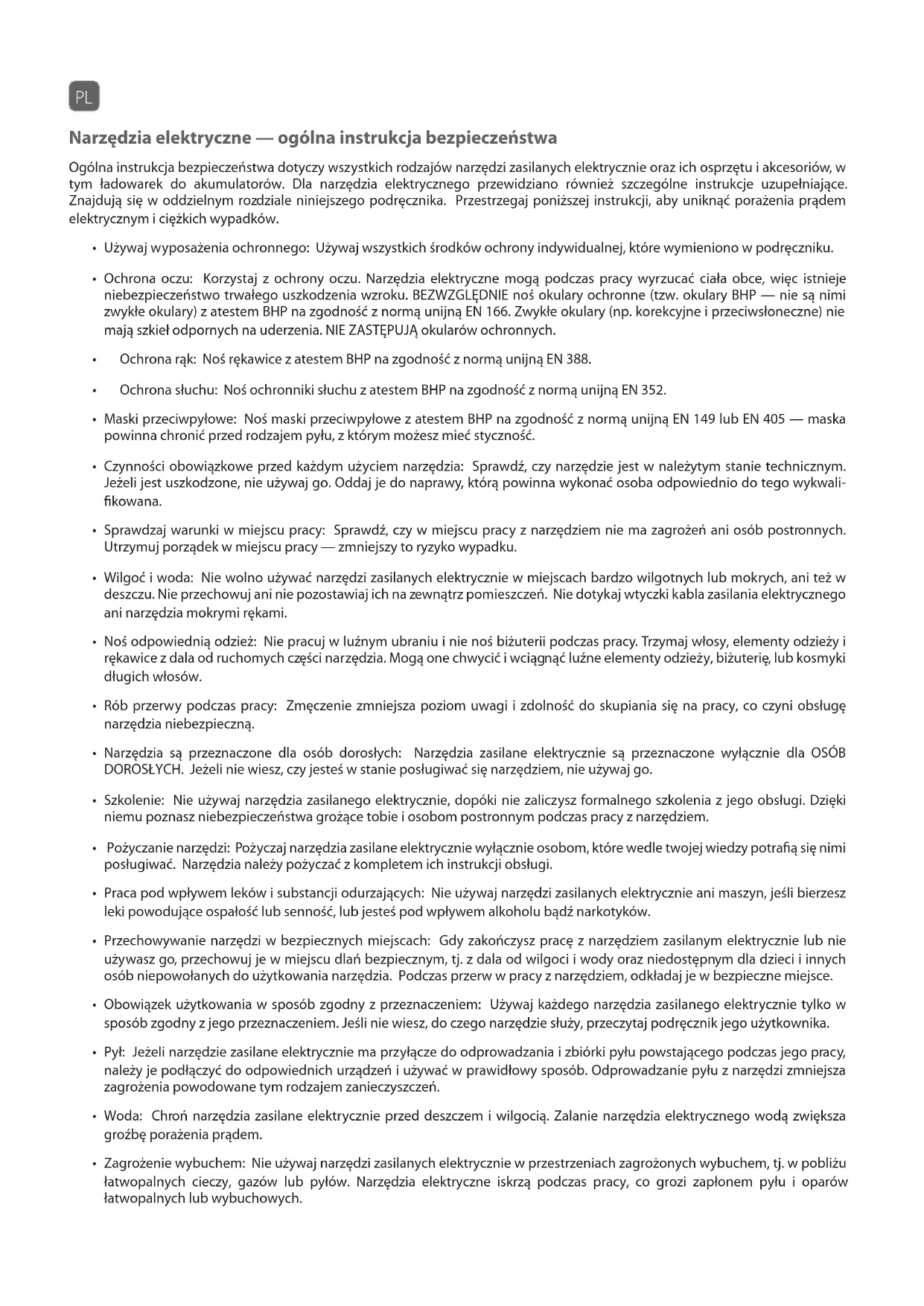

Narzędzia elektryczne — ogólna instrukcja bezpieczeństwa
Ogólna instrukcja bezpieczeństwa dotyczy wszystkich rodzajów narzędzi zasilanych elektrycznie oraz ich osprzętu i akcesoriów, w tym ładowarek do akumulatorów. Dla narzędzia elektrycznego przewidziano również szczególne instrukcje uzupełniające. Znajdują się w oddzielnym rozdziale niniejszego podręcznika. Przestrzegaj poniższej instrukcji, aby uniknąć porażenia prądem elektrycznym i ciężkich wypadków.
- Używaj wyposażenia ochronnego: Używaj wszystkich środków ochrony indywidualnej, które wymieniono w podręczniku.
- Ochrona oczu: Korzystaj z ochrony oczu. Narzędzia elektryczne mogą podczas pracy wyrzucać ciała obce, więc istnieje niebezpieczeństwo trwałego uszkodzenia wzroku. BEZWZGŁĘDNIE noś okulary ochronne (tzw. okulary BHP — nie są nimi zwykle okulary) z atestem BHP na zgodność z normą unijną EN 166. Zwykle okulary (np. korekcyjne i przeciwsłoneczne) nie mają szkieł odpornych na uderzenia. NIE ZASTĘPUJĄ okularów ochronnych.
- Ochrona rąk: Noś rękawice z atestem BHP na zgodność z normą unijną EN 388.
- Ochrona słuchu: Noś ochronniki słuchu z atestem BHP na zgodność z normą unijną EN 352.
- Maski przeciwpyłowe: Noś maski przeciwpyłowe z atestem BHP na zgodność z normą unijną EN 149 lub EN 405 — maska powinna chronić przed rodzajem pyłu, z którym możesz mieć styczność.
- Czynności obowiązkowe przed każdym użyciem narzędzia: Sprawdź, czy narzędzie jest w należytym stanie technicznym. Jeżeli jest uszkodzone, nie używaj go. Oddaj je do naprawy, którą powinna wykonać osoba odpowiednio do tego wykwalifikowana.
- Sprawdzaj warunki w miejscu pracy: Sprawdź, czy w miejscu pracy z narzędziem nie ma zagrożeń ani osób postronnych. Utrzymuj porządek w miejscu pracy — zmniejszy to ryzyko wypadku.
- Wilgoć i woda: Nie wolno używać narzędzi zasilanych elektrycznie w miejscach bardzo wilgotnych lub mokrych, ani też w deszczu. Nie przechowuj ani nie pozostawiaj ich na zewnątrz pomieszczeń. Nie dotykaj wtyczki kabla zasilania elektrycznego ani narzędzia mokrymi rękami.
- Noś odpowiednią odzież: Nie pracuj w luźnym ubraniu i nie noś biżuterii podczas pracy. Trzymaj włosy, elementy odzieży i rękawice z dala od ruchomych części narzędzia. Mogą one chwycić i wciągnąć luźne elementy odzieży, biżuterię, lub kosmyki długich włosów.
- Rób przerwy podczas pracy: Zmęczenie zmniejsza poziom uwagi i zdolność do skupiania się na pracy, co czyni obsługę narzędzia niebezpieczną.
- Narzędzia są przeznaczone dla osób dorosłych: Narzędzia zasilane elektrycznie są przeznaczone wyłącznie dla OSÓB DORÓSŁYCH. Jeżeli nie wiesz, czy jesteś w stanie posługiwać się narzędziem, nie używaj go.
- Szkolenie: Nie używaj narzędzia zasilanego elektrycznie, dopóki nie zaliczysz formalnego szkolenia z jego obsługi. Dzięki niemu poznasz niebezpieczeństwa grożące tobie i osobom postronnym podczas pracy z narzędziem.
- Pożyczanie narzędzi: Pożyczaj narzędzia zasilane elektrycznie wyłącznie osobom, które wedle twojej wiedzy potrafią się nimi posługiwać. Narzędzia należy pozyczać z kompletem ich instrukcji obsługi.
- Praca pod wpływem leków i substancji odurzających: Nie używaj narzędzi zasilanych elektrycznie ani maszyn, jeśli bierzesz leki powodujące ospałość lub senność, lub jesteś pod wpływem alkoholu bądź narkotyków.
- Przechowywanie narzędzi w bezpiecznych miejscach: Gdy zakończysz pracę z narzędziem zasilanym elektrycznie lub nie używasz go, przechowuj je w miejscu dlań bezpiecznym, tj. z dala od wilgoci i wody oraz niedostępnym dla dzieci i innych osób niepowołanych do użytkowania narzędzia. Podczas przerw w pracy z narzędziem, odkładaj je w bezpieczne miejsce.
- Obowiązek użytkowania w sposób zgodny z przeznaczeniem: Używaj każdego narzędzia zasilanego elektrycznie tylko w sposób zgodny z jego przeznaczeniem. Jeśli nie wiesz, do czego narzędzie służy, przeczytaj podręcznik jego użytkownika.
- Pył: Jeżeli narzędzie zasilane elektrycznie ma przyłącze do odprowadzania i zbiórki pyłu powstającego podczas jego pracy, należy je podłączyć do odpowiednich urządzeń i używać w prawidłowy sposób. Odprowadzanie pyłu z narzędzi zmniejsza zagrożenia powodowane tym rodzajem zanieczyszczeń.
- Woda: Chroń narzędzia zasilane elektrycznie przed deszczem i wilgocią. Zalanie narzędzia elektrycznego wodą zwiększa groźbę porażenia prądem.
- Zagrożenie wybuchem: Nie używaj narzędzi zasilanych elektrycznie w przestrzeniach zagrożonych wybuchem, tj. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Narzędzia elektryczne iskrzą podczas pracy, co grozi zapłonem pyłu i oparów łatwopalnych lub wybuchowych.
- Serwisowanie: Narzędzia zasilane elektrycznie powinny być serwisowane przez osoby wykwalifikowane w ich naprawach i wyłącznie za pomocą identycznych części zamiennych. Gwarantuje to zachowanie właściwego poziomu bezpieczeństwa użytkowego.
Narzędzia zasilane z sieci elektrycznej — ogólna instrukcja bezpieczeństwa
Instrukcja ta dotyczy również narzędzi akumulatorowych, sprzedawanych z zasilanymi sieciowo ładowarkami akumulatorów w komplecie.
- Bezpieczniki różnicowo-prądowe: Bezpieczeństwo użytkowania narzędzi elektrycznych wymaga bezwzględnie zasilania ich ze źródła zabezpieczonego wyłącznikiem różnicowo-prądowym, który chroni przed niebezpiecznymi skutkami awarii i usterek elektrycznych.
- Napięcie robocze: Przed uruchomieniem narzędzia upewnij się, że wartość napięcia źródła zasilania elektrycznego jest taka sama, jak napięcia na tabliczce znamionowej narzędzia.
- Przedłużacze: Prowadź kable przedłużaczy do miejsca pracy narzędzia w taki sposób, aby nie groziły nikomu potknięciem lub upadkiem. Nie przechodź po kablach elektrycznych, nie przejeżdżaj po nich, ani nie stawiaj na nich żadnych przedmiotów — grozi to ich uszkodzeniem. Podczas pracy z narzędziem elektrycznym zwracaj uwagę na to, gdzie biegnie przedłużacz, aby nie spowodować wypadku. Chroń kable przed ostrymi krawędziami, źródłami ciepła i olejem. Kable elektryczne nie mogą mieć supłów ani nie wolno ich załamywać pod ostrym kątem.
- W razie uszkodzenia kabla przedłużacza: Natychmiast odłącz wtyczkę przedłużacza od gniazdka zasilania elektrycznego. NIE DOTYKAJ przedtem kabla przedłużacza.
Narzędzia akumulatorowe — ogólna instrukcja bezpieczeństwa
Instrukcja dotyczy wszystkich narzędzi sprzedawanych z akumulatorami przeznaczonymi do ich zasilania.
- Niebezpieczeństwo — kwas akumulatorowy: Przypadkowe uszkodzenie akumulatora lub nieostrożne obchodzenie się z nim grożą wyciekiem płynnego kwasu z jego obudowy. Nie dotykaj tej cieczy. Kwas wyciekający z akumulatora może spowodować podrażnienia lub oparzenia skóry.
- Jeżeli kwas z akumulatora opryska ci skóre, natychmiast opłucz się wodą. Jeżeli kwas z akumulatora dostanie się do oczu, płucz je przynajmniej przez 10 minut pod bieżącą wodą, po czym zasięgnij pomocy lekarskiej. Poinformuj lekarza, że ciecz, która cię opryskała, jest 25–35% roztworem wodorotlenku potasu.
- Podłączanie akumulatora do narzędzia: Przed podłączeniem akumulatora do narzędzia elektrycznego, wyłącz je i upewnij się, że jego włącznik jest zablokowany. Przypadkowe uruchomienie narzędzia grozi ciężkim zranieniem.
- Przenoszenie narzędzia: Przed przeniesieniem narzędzia lub przewiezieniem go w inne miejsce, odłącz od niego akumulator, aby nie włączyło się przypadkiem.
- Ładowarka akumulatora: Ładuj akumulator wyłącznie za pomocą ładowarki przewidzianej dla niego przez firmę BLAUPUNKT. Nie używaj ładowarki z akumulatorem, dla którego nie jest ona przewidziana — grozi to pożarem.
- Prawidłowy dobór akumulatora: Używaj narzędzi akumulatorowych firmy BLAUPUNKT wyłącznie z akumulatorami firmy BLAUPUNKT. Używając akumulatorów innego producenta stwarzasz niebezpieczeństwo wypadku i pożaru.
- Niebezpieczeństwo zwarcia elektrycznego: Przechowuj akumulatory odłączone od narzędzi elektrycznych z dala od metalowych przedmiotów, m.in. spinaczy, monet, kluczy, gwoździ, śrub i innych drobnych metalowych przedmiotów, które mogą zewrzeć ze sobą bieguny akumulatora. Zwarcie biegunów akumulatora grozi ci poparzeniem i pożarem.
- Nie otwieraj obudowy: Pod żadnym pozorem nie wolno otwierać obudowy akumulatora! Jeżeli plastikowa obudowa akumulatora pęknie lub otworzysz ją, nie używaj go.
- Utylizacja: Gdy akumulator przestanie nadawać się do użytku lub musisz go wyrzucić z innego powodu, nie wyrzucaj go z odpadami gospodarstwa domowego. Chroń środowisko przed zużytymi urządzeniami elektrycznymi elektronicznymi — oddaj zużyty akumulator do najbliższego punktu recyklingu elektroodpadów.
Narzędzia akumulatorowe — ładowanie akumulatorów
Dzięki poniższej instrukcji twój akumulator i ładowarka będą służyły ci jak najdłużej.
- Naładuj akumulator przed jego użyciem: Akumulator dołączony do narzędzia nie został fabrycznie naładowany i ma mały zapas energii. Naładuj go całkowicie przed pierwszym użyciem.
- Cykle ładowania: Fabrycznie nowy akumulator nie naładuje się za pierwszym razem do maksimum swojej pojemności. Osiągnie ją dopiero po kilku cyklach rozładowywania (tj. pracy narzędzia akumulatorowego) i ponownego ładowania.
- Wskaźniki świetlne: Czerwona dioda LED po prawej z przodu ładowarki włącza się, gdy trwa ładowanie akumulatora. Zielona dioda LED włączy się, gdy akumulator został naładowany do pełna. Jeżeli żadna z diod LED nie świeci się podczas ładowania akumulatora, odłącz go od ładowarki, aby uniknąć jego zniszczenia. NIE ŁADUJ nią innych akumulatorów.
- Nadmierne ładowanie akumulatorów: Gdy akumulator naładuje się, włączy się zielona dioda LED na ładowarce. Wówczas natychmiast wyjmij z niej akumulator.
- Temperatura: Nie ładuj akumulatora, gdy temperatura w miejscu pracy ładowarki lub samego akumulatora jest poniżej 0°C lub przekracza 45°C.
- Pielęgnacja ładowarki: Jeżeli chcesz naładować kolejny akumulator, zaczekaj co najmniej 30 minut od wyjęcia poprzedniego akumulatora z ładowarki, po to, aby ostygła do bezpiecznej temperatury.

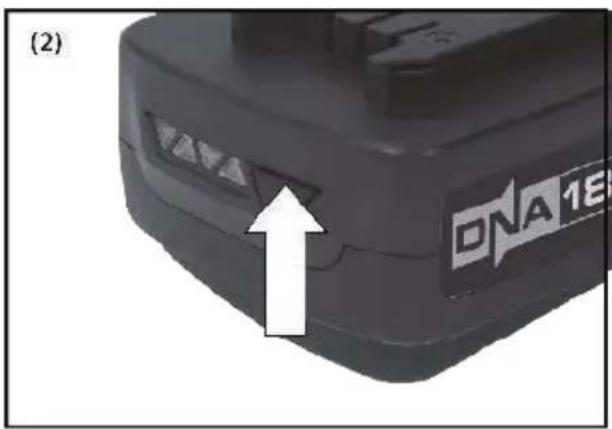

Narzędzia akumulatorowe — wskaźnik stanu energii akumulatora
Akumulator ma wskaźnik stanu energii, dzięki któremu możesz, podczas pracy z narzędziem akumulatorowym, sprawdzić, ile energii pozostało. Aby odczytać poziom energii akumulatora na wskaźniku, naciśnij przycisk z boku akumulatora i porównaj odczyt z poniższą tabelą.
| Liczba włączonych lampek wskaźnika Pozostała ilość energii | |
| 0 0 – 10 % | |
| 1 10 – 25 % | |
| 2 25 – 50 % | |
| 3 50 – 75 % | |
| 4 75 – 100 % | |
Instrukcja bezpieczeństwa pracy z narzędziem
Narzędzie elektryczne jest szlifierką, która może również przecinać i odcinać materiał obrabiany. Zapoznaj się z całością ostrzeżeń, instrukcji, ilustracji i danych technicznych przekazanych tobie wraz z narzędziem. Nieprzestrzeganie poniższej instrukcji grozi porażeniem prądem elektrycznym, pożarem i wypadkiem z poważnym uszczerbkiem na zdrowiu.
- Narzędzie nie nadaje się do wygładzania ściernego, szorowania szczotkami drucianymi ani polerowania. Używanie narzędzia w celach, do których nie nadaje się, grozi wypadkiem!
- Nie wolno używać narzędzia z osprzętem ściernym, które nie pochodzi od firmy BLAUPUNKT lub nie jest przez nią zalecany. Nawet jeśli taki osprzęt pasuje do narzędzia, nie oznacza to, że praca z nim będzie bezpieczna.
- Średnica zewnętrzna i grubość przekroju osprzętu ściernego musi odpowiadać danym technicznym podanym dla tego narzędzia. Osprzęt ścierny za duży lub za mały dla tego narzędzia nie gwarantuje ani bezpiecznej pracy, ani panowania nad narzędziem.
- Wielkość otworów montażowych tarcz, kołnierzy, podkładek i pozostałych rodzajów osprzętu ściernego musi odpowiadać średnicy wrzeciona napędowego narzędzia. Osprzęt ścierny z otworami montażowymi nie pasującymi wymiarem do wrzeciona napędowego i mocowań narzędzia nie będzie pracował stabilnie, co grozi nadmiernymi drganiami narzędzia i utratą panowania nad nim podczas pracy.
- Nie używaj uszkodzonego osprzętu ściernego. Przed użyciem narzędzia sprawdź stan jego osprzętu ściernego: tarcze szlifierskie nie mogą być wyszczerbione ani popękane, podkładki tarcz nie mogą być popękane, starte lub nadmiernie zużyte, zaś szczotki druciane nie mogą mieć poluzowanych lub popękanych drutów. Jeżeli upuścisz narzędzie lub jego osprzęt ścierny na ziemię, sprawdź, czy osprzęt nie uległ uszkodzeniu. Jeśli jest uszkodzony, wymień go na nowy. Po sprawdzeniu stanu osprzętu ściernego i założeniu go na narzędzie, stań z boku płaszczyzny obrotu osprzętu (i usuń z jej zasięgu osoby postronne), po czym uruchom narzędzie na 1 minutę z maksymalną prędkością obrotową (bez obciążenia). Jeżeli osprzęt jest uszkodzony, powinien pęknąć i rozpaść się podczas tej próby.
- Trzymaj narzędzie za rękojeść w izolacji elektrycznej, gdy istnieje niebezpieczeństwo przecięcia instalacji elektrycznej pod przecinaną powierzchnią lub przecięcia kabla elektrycznego narzędzia. Jeżeli osprzęt ścierny wetnie się w przewód pod napięciem, przepłynie ono przez metalowe części narzędzia, grożąc porażeniem prądem.
- Trzymaj kabel zasilania narzędzia z dala od jego osprzętu ściernego. Jeśli stracisz panowanie nad włączonym narzędziem, może ono przeciąć kabel zasilania lub jego osprzęt może dotknąć lub wciągnąć dłoń lub ramię.
- Nie włączaj narzędzia, gdy nosisz je przy sobie. Wirujący osprzęt ścierny może pochwycić i wciągnąć część odzieży, co grozi zranieniem.
- Regularnie czyść otwory wentylacyjne w obudowie narzędzia. Wentylator silnika elektrycznego zasysa kurz i pył do wnętrza obudowy. Gromadzący się w jego wnętrzu pył metalowy grozi porażeniem prądem elektrycznym.
- Nie używaj narzędzia elektrycznego w pobliżu materiałów łatwopalnych. Iskry wyrzucane przez osprzęt ścierny grożą ich zapłonem.
- Nie używaj osprzętu ściernego, który wymaga chłodzenia cieczą smarującą. Schładzanie osprzętu ściernego wodą lub innymi cieczami podczas pracy narzędzia grozi porażeniem prądem elektrycznym.
- Przed wymianą tarczy szlifierskiej lub tnącej, regulacją osłony ochronnej, czyszczeniem narzędzia lub schowaniem go, odłącz kabel zasilania szlifierki od gniazdka elektrycznego.
Odrzut
Praca ze szlifierką kątową wymaga ciągłej ostrożności — należy uważać, ponieważ narzędzie może nieoczekiwanie odskoczyć od materiału obrabianego. Zjawisko odskoku, czyli gwałtownego odrzutu narzędzia od materiału obrabianego następuje, gdy tarcza nagle zatnie się i stanie w głębi materiału. Wówczas narzędzie gwałtownie odskakuje w kierunku przeciwnym do obrotów tarczy. Odrzut grozi wyszczerbieniem tarczy ściernej lub jej pęknięciem. Dlatego ilekroć do niego dojdzie, należy sprawdzić, czy tarcza nie została uszkodzona.
Odrzut narzędzia jest skutkiem nieprawidłowego posługiwania się nim podczas pracy. Można zatem zapobiec mu przestrzegając poniższych środków ostrożności.
- Trzymaj narzędzie mocno, w pozycji ciała i rąk takiej, aby nie utracić kontroli nad narzędziem w razie odrzutu. Narzędzie należy trzymać oburącz, za rękojeść główną i pomocniczą, aby opanować je w razie odrzutu.
- Nie zbliżaj rąk do wirującego osprzętu ściernego. Może ono dotknąć ręki w razie odrzutu.
- Nie stój na linii ewentualnego odrzutu narzędzia.
- Zachowaj szczególną ostrożność podczas obrabiania narożników i ostrych krawędzi. Osprzęt ścierny nie powinien skakać ani uwięznąć w tych miejscach.
- Nie zakładaj na narzędzie brzeszczotów do strugania drewna ani brzeszczotów do pił tarczowych
Instrukcja bezpiecznego szlifowania i cięcia
- Używaj narzędzia wyłącznie z tarczami dla niego przeznaczonymi i pasującymi do nich osłonami ochronnymi.
- Należy solidnie przymocować osłonę ochronną do narzędzia i ustawić w taki sposób, aby gwarantowała maksimum bezpieczeństwa użytkownikowi narzędzia, tj. zasłaniała jak największy odcinek tarczy zwrócony ku użytkownikowi.
- Należy używać tarcz zgodnie z ich przeznaczeniem (tj. rodzajem obróbki i materiału obrabianego). Przykład: NIE WOLNO szlifować materiału bokiem tarczy tnącej. Tarcze ścierne tnące przeznaczone są do szlifowania obwodowego (tj. krawędzią ich przekroju) — mogą pęknąć i rozpaść się pod naciskiem przyłożonym do ich boku.
- Używaj wyłącznie kołnierzy mocujących, które są nieuszkodzone oraz o wielkości i kształcie pasujących do używanej tarczy ściernej.
- Nie używaj zużytych (startych) tarczy z większych narzędzi.
- Nie przykładaj tarczy ściernej do obrabianego materiału z nadmierną siłą. Nie pogłębiaj cięcia na siłę.
- Jeśli tarcza szlifierki zacina się w materiale lub po prostu chcesz przerwać pracę, wyłącz narzędzie i trzymaj je nieruchomo, aż tarcza (osprzęt ścierny) zatrzyma się całkowicie. Nie wyciągaj tarczy tnącej z materiału, gdy ta wiruje — grozi to odbiciem i odrzutem narzędzia. Jeżeli tarcza ugrzeźnie lub zacina się w materiale, przerwij pracę, sprawdź przyczynę problemu, i usuń ją.
- Nie włączaj obrotów tarczy (osprzętu ściernego) wewnątrz ciętego materiału. Zaczekaj, aż tarcza wejdzie na obroty, po czym wprowadź ją we wrąb.
- Jeśli materiał przecinany ma postać płyty lub jest duży, należy podeprzeć jego połówki tak, aby nie ściskały tarczy podczas cięcia. Duże i ciężkie materiały obrabiane opadają pod własnym ciężarem wzdłuż linii cięcia, co grozi ściśnięciem tarczy szlifierki.
Instrukcja bezpieczeństwa szorowania szczotkami drucianymi
- Druty szczotki mogą łamać się nawet podczas prawidłowej pracy z narzędziem, i są wówczas wyrzucane z dużą prędkością. Nie przykładaj szczotki drucianej do szorowanej powierzchni z nadmierną siłą — grozi to nadmiernym naprężeniem drutów. Szczotki druciane z łatwością przebijają ubranie i skórę ciała.
- Jeżeli do pracy ze szczotką drucianą na szlifierce trzeba używać osłony ochronnej, to druty nie mogą jej dotknąć podczas wirowania. Pamiętaj, że szczotka druciana może rozchylac się pod wpływem siły odśrodkowej od wirowania i przyłożonego do niej obciążenia — zwiększa to średnicę jej obwodu.
- Akumulator Li-Ion
- Uchwyt na klucz
- Rękojeść dodatkowa
- Ostona
-
Kołnierz mocowania tarczy
-
Nakrętka dociskowa
- Zacisk osłony
- Włącznik / wyłącznik spustowy
- Blokada wrzeciona
- Zatrzask blokady akumulatora
Montaż rękojeści dodatkowej
Uchwyt boczny musi być zawsze używany, aby zapobiec utracie kontroli i możliwym obrażeniom.
- Uchwyt boczny można zamocować po dowolnej stronie maszyny, tak aby pasował do operatora. (Rys. 3)
- Upewnij się, że uchwyt boczny jest zabezpieczony, ale nie dokręcaj zbyt mocno.
Montaż osłony
Przed założeniem tarczy ściernej lub uruchomieniem szlifierki, zamontuj osłonę ochronna na tarcze. W przeciwnym razie wystąpi niebezpieczeństwo ciężkiego zranienia. Osłonę należy zamontować w odpowiednim położeniu, które skutecznie chroni operatora. Położenie osłony zależy od miejsca przymocowania rękijeści dodatkowej do szlifierki. Należy ustawić osłonę tak, aby jak najlepiej chroniła użytkownika.
- Wyjmij baterię. Naciśnij przycisk blokady wrzeciona (10) i za pomocą dostarczonego klucza poluzuj i zdejmij nakrętkę dociskową (7), tarczę oraz kołnierz mocowania tarczy (6).
- Odblokuj dźwignię zacisku osłony (8) na zewnątrz, aby rozewrzeć zacisk osłony. Rys.4
- Nasuń zacisk osłony na korpus wrzeciona. Następnie obracając osłone tarczy ustaw tak, aby leżała prawidłowo względem miejsca montażu rękojeści oraz aby wpusty ustalające położenie osłony weszły w rowek na korpusie wrzeciona. Rys. 5 i 6
- Dociągnij dźwignię zacisku osłony (8) do oporu, aby przymocować osłone nieruchomo do narzędzia.
Montaż tarczy ściernej
OSTRZEŻENIE: Zawsze używaj dołączonego klucza do poluzowywania i dokręcania nakrętki zaciskowej. Przed dokręceniem nakrętki należy upewnić się, że tarcza szlifierska jest prawidłowo umieszczona. Nieprzestrzeganie tego spowoduje uszkodzenie dysku i może spowodować poważne obrażenia podczas włączania urządzenia.
- Naciśnij przycisk blokady wrzeciona (10) i obracaj nakrętkę tarczy (7), aż wrzeciono się zablokuje.
- Za pomocą dołączonego klucza włóż kołki w otwory nakrętki talerzowej. Przekręć klucz w kierunku przeciwnym do ruchu wskazówek zegara a następnie odkręć nakrętkę dociskowa.
- Umieść tarczę szlifującą na wrzeciono wkłęszą stronę dysku skierowaną na zewnątrz.
- Wkręcić nakrętkę zaciskową na wrzeciono płaską stronę nakrętki ku górze. Dopasuj węższą część nakrętki zaciskowej do otworu w tarczy szlifierskiej po czym dokręć nakrętkę do oporu palcami.
- Naciśnij przycisk blokady wrzeciona, po czym obróć tarczę ścierną w prawo, aż wrzeciono zablokuje się.
- Dokręć solidnie nakrętkę dociskowa kluczem z kompletu.
Obstuga
Włączanie / Wyłączanie (Ryc.14)
- Aby uruchomić narzędzie, pociągnij dźwignię zabezpieczającą (14.1) w kierunku tyłu urządzenia, a następnie wciśnij włącznik / wyłącznik (14.2).
- Aby zatrzymać narzędzie. zwolnij spust.
Szlifowanie i cięcie
Tarcze szlifierskie powinny mieć grubość co najmniej 3,9 mm i powinny mieć co najmniej 11 000 obrotów na minutę.
Tarcze do cięcia owinny mieć grubość co najmniej 1 mm i powinny mieć co najmniej 11 000 obr./min.
- Zawsze wybieraj i używaj tarcz zalecanych do szlifowania / cięcia materiału.
- Zabezpiecz miejsce pracy przed rozpoczęciem operacji.
- Zabezpiecz małe detale w imadle lub zaciski do stołu warsztatowego.
- Aby uzyskać maksymalną kontrolę, trzymaj szlifierkę przed sobą i z dala od siebie obiema rękami, utrzymując tarczę szlifującą z dala od obrabianego przedmiotu. Uruchom szlifierkę i pozwól silnikowi osiągnąć pełną prędkość. Stopniowo obniż szlifierkę, aż tarcza szlifująca dotknie przedmiotu obrabianego.
- Używaj tylko tyle nacisku, aby szlifierka nie wibrowała lub odbijała się.
- Używaj lekkiego nacisku podczas szlifowania postrzepionych krawędzi lub luźnych śrub, gdy istnieje możliwość, że szlifierka zaczepi się o metalową krawędź, powodując odrzut.
- Trzymaj szlifierkę z dala od obrabianego przedmiotu przed jej WYŁĄCZENIEM.
| Dane techniczne | |
| Napięcie 18V DC | |
| Prędkość bez obciążenia 10000/min | |
| Rozmiar tarczy 125 x 22.2mm | |
| Poziom ciśnienia akustycznego LpA 88 dB(A) K: 3dB(A) | |
| Poziom mocy akustycznej LwA 99 dB(A) K=3dB(A) | |
| Poziom drgań 4.9m/s' K=1.5m/s' | |
Symbole
W podręczniku użytkownika oraz na narzędziu umieszczono niektóre z poniższych symboli. Oznaczenia te przedstawiają ważne informacje na temat wyrobu i sposobu jego użytkowania.
 | Przeczytaj podręcznik użytkownika. Noś ob |  | chronne. |
 | Wyrób spełnia wymagania norm bezpieczeństwa WE. |  | Noś ochraniacze słuchu. |
 | Wyrób spełnia wymagania norm bezpieczeństwa RoHS. |  | Noś rękawice ochronne. |
 | Ostrzeżenie ogólne |  | Noś odzież ochronną. |
 | Zużyty wyrób wymaga utylizacji zgodnie z przepisami dyrektywy WEEE. |  | Noś maskę ochronną. |
 | Zawiera akumulator litowo-jonowy. |  | Noś okulary/gogle ochronne. |
 | Narzędzie ma podwójną izolację elektryczną. |  | Noś kask ochronny. |
 | Niebezpieczeństwo pożaru. |  | Noś aparat oddechowy. |
| Niebezpieczeństwo porażenia prądem. |
Utylizacja
Nie wyrzucać z odpadami gospodarstwa domowego.
Przepisy dyrektywy unijnej 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego wymagają utylizacji zużytego produktu w sposób bezpieczny dla środowiska naturalnego. Producent zaleca przekazanie produktu w tym celu do punktu recyklingu odpadów.
GWARANCJA
Produkt objęto 2-letnią gwarancją na wady fabryczne. Okres ważności gwarancji rozpoczyna się z dniem pierwszego zakupu produktu, wskazanym na dowodzie sprzedaży. Gwarancji udziela się wyłącznie na wady fabryczne (wykonania) produktu.
Zakres gwarancji udzielonej na produkt obejmuje wyłącznie wady fabryczne (wykonania). Gwarancja nie obejmuje uszkodzeń i wad produktu powstałych na skutek: użytkowania produktu — lub obchodzenia się z nim — w nieprawidłowy sposób, w tym upuszczania na ziemię, niewłaściwych warunków przewozu, zasilania ze źródeł elektrycznych o parametrach odmiennych od jego wartości znamionowych, podanych w podręczniku użytkownika, wkładania ciał obcych do wnętrza produktu czy normalnego zużycia części składowych produktu, w tym wykonanych z tworzyw sztucznych (np. przycisków, zaślepek, rękojeści, blokad, izolacji przewodów, itp.) lub metalu (np. żył przewodów, silników elektrycznych, itd.).
Gwarancja nie obejmuje również uszkodzeń produktu spowodowanych czynnikami tzw. siły wyższej, w tym wyładowaniami atmosferycznymi, powodzią (zalaniem), naturalnym utlenianiem się części składowych, działaniem wilgoci, itd. Gwarancję unieważnia się w przypadku, gdy użytkownik zwrócić na reklamacji produkt z wadami, które producent uzna za wynik niewłaściwego użytkowania produktu lub obchodzenia się z nim, użytkowania produktu w celach zawodowych, lub użytkowania produktu w sposób niezgodny z jego przeznaczeniem (które określono ściśle w podręczniku użytkownika). Gwarancję unieważnia się, jeżeli producent stwierdzi, że produkt nosi ślady ingerencji lub napraw wykonanych przez osoby nieupoważnione przez firmę Blaupunkt do prowadzenia tych czynności. Warunkiem ważności gwarancji udzielonej na produkt jest ważny dowód jego sprzedaży.
Firma Blaupunkt zobowiązuje się do wykonania świadczeń gwarancyjnych w okresie ważności gwarancji wyłącznie na terenie, na którym działają podmioty jej autoryzowanego serwisu. Nabywca, który znajduje się poza takim terenem, ponosi koszt i ryzyko transportu produktu reklamowanego na gwarancji do wybranego przezeń autoryzowanego serwisu.
Produkt przeznaczony jest wyłącznie do użytku domowego.
ZACHOWAJ TĘ INSTRUKCJĘ
Import i dystrybucja na terenie Polski w imieniu firmy Blaupunkt:
EPM Machines Polska Sp. z o.o.
Al. Okulickiego 20
35-222 Rzeszów, POLSKA
www.bp-tools.pl
