INSTRUKCJA OBSŁUGI LUS3000 DEDRA

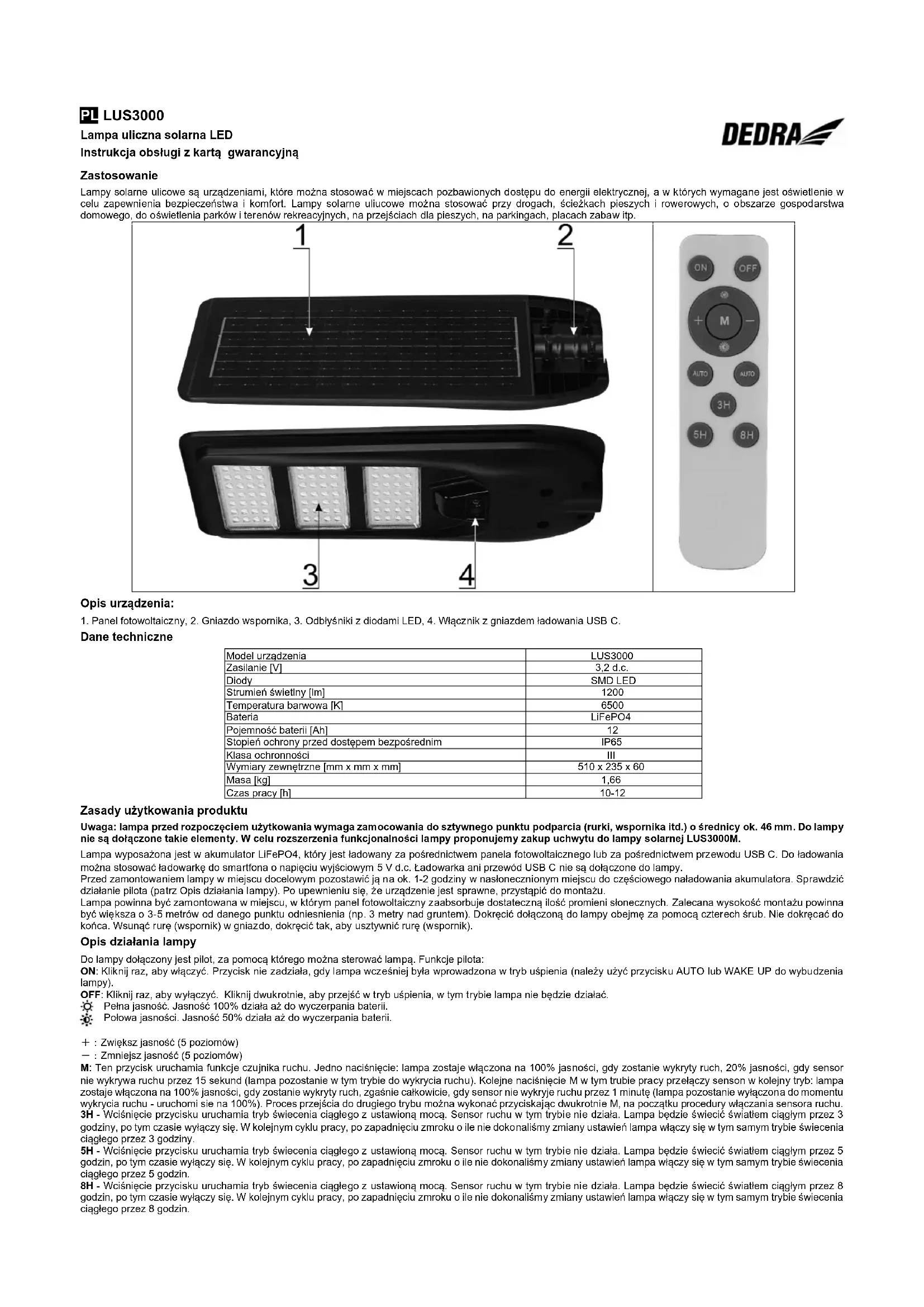

PL LUS3000 Lampa uliczna solarna LED Instrukcja obsługi z kartą gwarancyjną

Zastosowanie Lampy solarne ulicowe są urządzeniami, które można stosować w miejscach pozbawionych dostępu do energii elektrycznej, a w których wymagane jest oświetlenie w celu zapewnienia bezpieczeństwa i komfort. Lampy solarne uliucowe można stosować przy drogach, ścieżkach pieszych i rowerowych, o obszarze gospodarstwa domowego, do oświetlenia parków i terenów rekreacyjnych, na przejściach dla pieszych, na parkingach, placach zabaw itp.

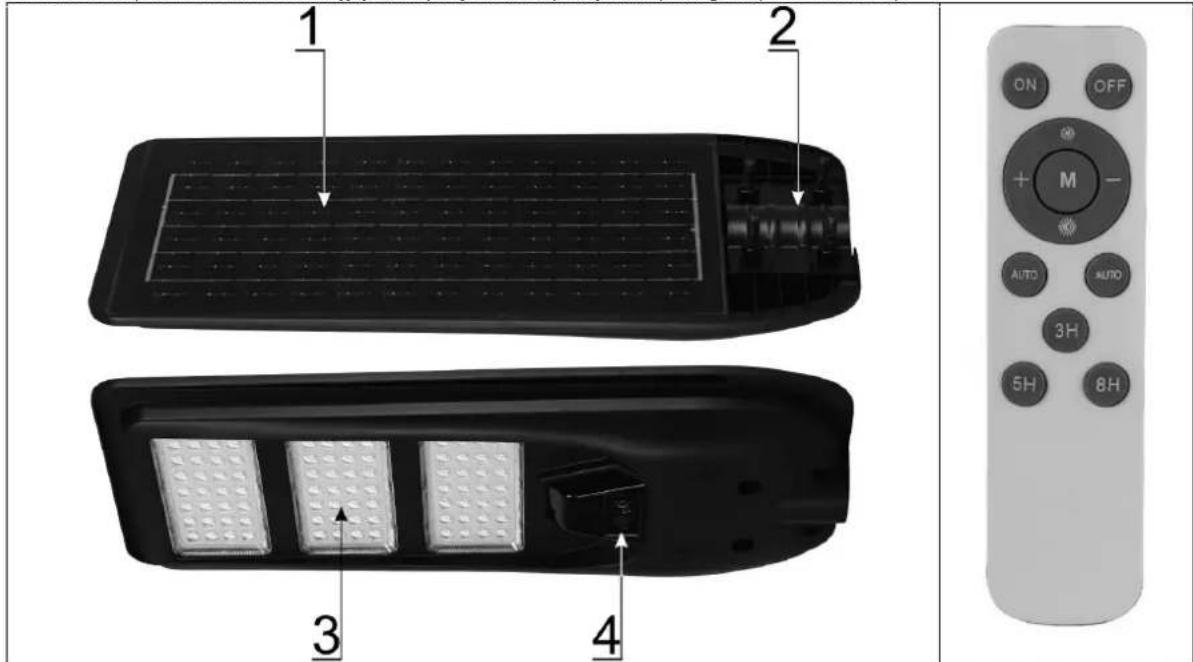

1. Panel fotowoltaiczny, 2. Gniazdo wspornika, 3. Odbłyśniki z diodami LED, 4. Włącznik z gniazdem ładowania USB C.

Dane techniczne Model urządzenia LUS3000 Zasilanie [V] 3,2 d.c. Diody SMD LED Strumień świetlny [lm]

Bateria LiFePO4 Pojemność baterii [Ah]

Stopień ochrony przed dostępem bezpośrednim IP65 Klasa ochronności III Wymiary zewnętrzne [mm x mm x mm] 510 x 235 x 60 Masa [kg] 1,66 Czas pracy [h] 10-12 Zasady użytkowania produktu Uwaga: lampa przed rozpoczęciem użytkowania wymaga zamocowania do sztywnego punktu podparcia (rurki, wspornika itd.) o średnicy ok. 46 mm. Do lampy nie są dołączone takie elementy. W celu rozszerzenia funkcjonalności lampy proponujemy zakup uchwytu do lampy solarnej LUS3000M. Lampa wyposażona jest w akumulator LiFePO4, który jest ładowany za pośrednictwem panela fotowoltaicznego lub za pośrednictwem przewodu USB C. Do ładowania można stosować ładowarkę do smartfona o napięciu wyjściowym 5 V d.c. Ładowarka ani przewód USB C nie są dołączone do lampy. Przed zamontowaniem lampy w miejscu docelowym pozostawić ją na ok. 1-2 godziny w nasłonecznionym miejscu do częściowego naładowania akumulatora. Sprawdzić działanie pilota (patrz Opis działania lampy). Po upewnieniu się, że urządzenie jest sprawne, przystąpić do montażu. Lampa powinna być zamontowana w miejscu, w którym panel fotowoltaiczny zaabsorbuje dostateczną ilość promieni słonecznych. Zalecana wysokość montażu powinna być większa o 3-5 metrów od danego punktu odniesnienia (np. 3 metry nad gruntem). Dokręcić dołączoną do lampy obejmę za pomocą czterech śrub. Nie dokręcać do końca. Wsunąć rurę (wspornik) w gniazdo, dokręcić tak, aby usztywnić rurę (wspornik). Opis działania lampy Do lampy dołączony jest pilot, za pomocą którego można sterować lampą. Funkcje pilota: ON: Kliknij raz, aby włączyć. Przycisk nie zadziała, gdy lampa wcześniej była wprowadzona w tryb uśpienia (należy użyć przycisku AUTO lub WAKE UP do wybudzenia lampy). OFF: Kliknij raz, aby wyłączyć. Kliknij dwukrotnie, aby przejść w tryb uśpienia, w tym trybie lampa nie będzie działać. Pełna jasność. Jasność 100% działa aż do wyczerpania baterii. Połowa jasności. Jasność 50% działa aż do wyczerpania baterii. ＋：Zwiększ jasność (5 poziomów) －：Zmniejsz jasność (5 poziomów) M: Ten przycisk uruchamia funkcje czujnika ruchu. Jedno naciśnięcie: lampa zostaje włączona na 100% jasności, gdy zostanie wykryty ruch, 20% jasności, gdy sensor nie wykrywa ruchu przez 15 sekund (lampa pozostanie w tym trybie do wykrycia ruchu). Kolejne naciśnięcie M w tym trubie pracy przełączy senson w kolejny tryb: lampa zostaje włączona na 100% jasności, gdy zostanie wykryty ruch, zgaśnie całkowicie, gdy sensor nie wykryje ruchu przez 1 minutę (lampa pozostanie wyłączona do momentu wykrycia ruchu - uruchomi sie na 100%). Proces przejścia do drugiego trybu można wykonać przyciskając dwukrotnie M, na początku procedury włączania sensora ruchu. 3H - Wciśnięcie przycisku uruchamia tryb świecenia ciągłego z ustawioną mocą. Sensor ruchu w tym trybie nie działa. Lampa będzie świecić światłem ciągłym przez 3 godziny, po tym czasie wyłączy się. W kolejnym cyklu pracy, po zapadnięciu zmroku o ile nie dokonaliśmy zmiany ustawień lampa włączy się w tym samym trybie świecenia ciągłego przez 3 godziny. 5H - Wciśnięcie przycisku uruchamia tryb świecenia ciągłego z ustawioną mocą. Sensor ruchu w tym trybie nie działa. Lampa będzie świecić światłem ciągłym przez 5 godzin, po tym czasie wyłączy się. W kolejnym cyklu pracy, po zapadnięciu zmroku o ile nie dokonaliśmy zmiany ustawień lampa włączy się w tym samym trybie świecenia ciągłego przez 5 godzin. 8H - Wciśnięcie przycisku uruchamia tryb świecenia ciągłego z ustawioną mocą. Sensor ruchu w tym trybie nie działa. Lampa będzie świecić światłem ciągłym przez 8 godzin, po tym czasie wyłączy się. W kolejnym cyklu pracy, po zapadnięciu zmroku o ile nie dokonaliśmy zmiany ustawień lampa włączy się w tym samym trybie świecenia ciągłego przez 8 godzin.Informacje dodatkowe: Tryb uśpienia został ustawiony fabrycznie, przed użyciem naciśnij przycisk „AUTO”, aby go aktywować. Jeśli produkt musi być przechowywany przez dłuższy czas, przełącz go w tryb uśpienia. (kliknij dwukrotnie przycisk OFF) Migające czerwone światło oznacza normalne ładowanie, a zielone światło oznacza pełną moc. Podane czasy ładowania i świecenia są orientacyjne. Czas do pełnego naładowania lampy zależy od stopnia nasłonecznienia. Czas działania lampy zależy od intensywności świecenia. Włączanie trybu 3H, 5H i 8H należy poprzedzić użyciem przycisku Wake Up (wybudzic lapmę / wyjść z innego trybu). Ustawianie poszczególnych trybów najlepiej robić po zmroku, gdy lampa jest uruchomiona. Konserwacja urządzenia Regularnie czyścić czujnik ruchu oraz powłokę modułu fotowoltaicznego. Zabrudzenie może wpływać na wydajność lampy. Nie stosować silnych preparatów na bazie alkoholu. Nie wymieniać modułu solarnego. Pilot zasilany jest baterią CR2032 3 V d.c. W celu wymiany zużytej baterii należy otworzyć gniazdo baterii na pilocie, wyciągnąć gniazdo wraz z baterią. Umieścić nową baterię w gnieździe zwracając uwagę na jej położenie, wsunąć gniazdo do zatrzaśnięcia. Kompletacja urządzenia LUS3000: lampa solara ulicowa – 1 szt. Obejma – 1 szt. Śruby montażowe z nakrętkami i podkładkami – 4 sztuki, Pilot – 1 szt. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach (elektronarzędziach, bateriach i akumulatorach) lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji. Pozbywanie się odpadów w krajach poza Unią Europejską: Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania. Zgodnie z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) 2023/1542 w sprawie baterii i akumulatorów oraz zużytych baterii i akumulatorów uszkodzone lub zużyte akumulatory/baterie należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska. Zasady bezpieczeństwa Przeczytać wszystkie ostrzeżenia oznaczone symbolem i wszystkie instrukcje. Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń. Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku. Bezpieczeństwo ogólne lamp Napraw lampy mogą dokonywać tylko osoby wykwalifikowane, posiadające odpowiednie, potwierdzone kwalifikacje. Nie wolno modyfikować lub przerabiać lamp. Przed podłączeniem do zasilania oczyścić lampę z ewentualnych zabrudzeń (szczególnie z oleju i innych cieczy), wytrzeć do sucha. Stosować lampę w miejscach, które zapewniają bezwzględne bezpieczeństwo (pożarowe, elektryczne itp.) Nie pracować lampą z uszkodzoną osłoną, osłonę bezwzględnie wymienić na nową. Nie używać lampy bez osłony. Jeżeli lampa wyposażona jest w ładowarkę, to stosować tylko oryginalną ładowarkę. Emisja światła może spowodować podrażnienie lub uszkodzenie wzroku, dlatego nie wolno patrzeć bezpośrednio w świecącą lampę. Nie stosować lampy w pobliżu źródeł ciepła. Nie stosować lampy w kanałach warsztatowych. Lampa nie jest dostosowana do pracy ze ściemniaczem, nie stosować ściemniaczy. Nie stosować lampy w pobliżu źródeł otwartego ognia, w wysokiej temperaturze. Aby uniknąć porażenia elektrycznego, nie polewać wodą ani detergentem Źródło światła jest niewymienne. W przypadku zakończenia cyklu życia źródła światła, należy wymienić lampę na nową. Jednakże nawet jeśli urządzenie jest użytkowane zgodnie z Instrukcją Obsługi, niemożliwe jest całkowite wyeliminowanie czynnika ryzyka związanego z konstrukcją i przeznaczeniem urządzenia. W szczególności występują następujące ryzyka: - podrażnienia bądź uszkodzenia wzroku Bezopieczeństwo paneli solarnych

• Nie upuszczać ani wyginać paneli pod kątem większym niż 30 stopni. Panel może ulec uszkodzeniu.

• Nie użytkować panelu w temperaturze przekraczającej zakres -30°C ÷ +70°C

• Nie zanurzać panelu w wodzie.

• Nie czyścić panelu za pomocą wody, przecierać lekko zwilżoną ściereczką.

• Nie użytkować ani nie przechowywać paneli w pobliżu źródeł ciepła, takich jak grzejniki czy otwarty ogień.

• Nie wrzucać paneli do ognia, nie kierować płomienia na panel.

• Nie wykonywać otworów w panelu, nie wbijać gwoździ, nie uderzać młotkiem, nie stawać na panelach.

• Nie rozmontowywać w żaden sposób panelu.

• Panel nie może stykać się z silnie korodującymi materiałami.

• Nie ładować bezpośrednio z panelu akumulatora samochodowego. Deklaracja zgodności znajduje się w siedzibie Dedra Exim Sp. z o.o. EN LUS3000 LED Solar Street Lamp Operating instructions with warranty card

……………….…………………………… (nazwa produktu) Nr katalogowy: LUS3000 nr partii: .......................... (zwane dalej Produktem) Data zakupu Produktu: ............. Pieczęć sprzedawcy Data i podpis sprzedawcy: ................................. Oświadczenie Użytkownika: Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800

Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na

Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w

Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada

ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23

kwietnia 1964 r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

Elementy Produktu Czas trwania ochrony gwarancyjnej LUS3000 24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej

Nie objęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz

uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia; b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi; c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem; e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964 r.

Kodeks cywilny, traci gwarancję na Produkt, w którym: - numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika; - plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

6. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji

obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia

reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty

zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964 r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie

gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie

internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie

www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc

od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie.

Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego

gwarancją Użytkownik nie mógł z niego korzystać. Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej. Zgodnie z art. 13 ust. 1 i ust. 2 rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (dalej: „RODO”) informujemy
