PRM60 - Odbiornik Power Dynamics - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik wzmacniacza audio
Zasilanie	220-240 V AC, 50 Hz
Znamionowa moc wyjściowa	60 W RMS przy 4 omach
System linii 100 V	Tak, z wyjściem 100 V i COM
Wejścia mikrofonowe	4 wejścia: MIC 1-2 (Jack 6,3 mm), MIC 3/LINE 1, MIC 4/LINE 2 (Jack 6,3 mm), XLR dla mikrofonu
Wejścia liniowe	LINE 3 i LINE 4 (RCA), LINE 4/USB również
Łączność Bluetooth	Tak, zasięg około 10 metrów
Odtwarzacz USB/SD	Port USB i czytnik SD dla plików MP3
Ustawienia korektora	Oddzielne ustawienia basów i sopranów na kanał
Pilot zdalnego sterowania	Tak, przez czujnik podczerwieni na panelu przednim
Zabezpieczenia	Wymienialny bezpiecznik, zabezpieczenie przed zwarciem
Bezpiecznik	10-16 A, 220-240 V
Zasilanie phantom	Tak, przełączane za pomocą przełącznika DIP
Funkcja Vox	Tak, przełączane za pomocą przełącznika DIP
Wyciszanie awaryjne	Styk 24 V do wyłączania kanałów z wyjątkiem MIC-1
Temperatura robocza	5 °C do 35 °C
Użytkowanie	Tylko do użytku wewnętrznego, nie narażać na wilgoć
Konserwacja i czyszczenie	Sucha ściereczka, bez środków chemicznych
Bezpieczeństwo	Certyfikat CE, nie otwierać obudowy
Części zamienne i naprawialność	Bezpiecznik wymienialny przez użytkownika, naprawy przez autoryzowanego technika
Informacje ogólne	Gwarancja ważna przy użytkowaniu zgodnym z instrukcją

Często zadawane pytania - PRM60 Power Dynamics

Jak podłączyć urządzenie przez Bluetooth?

Włącz Bluetooth na swoim urządzeniu (telefon, tablet). Naciśnij przycisk MODE na odbiorniku, aby wybrać tryb BT. Znajdź 'PRM-AMPLIFIER' na liście urządzeń i połącz się. Jeśli zostanie poproszony o kod, wpisz 0000.

Jaka jest moc wyjściowa PRM60?

PRM60 dostarcza znamionową moc 60 W RMS przy 4 omach. Jest również kompatybilny z systemem linii 100 V do instalacji wielogłośnikowych.

Jak podłączyć głośniki do systemu 100 V?

Podłącz zacisk wyjściowy 100V do zacisku dodatniego (+) głośnika, a zacisk COM do zacisku ujemnego (-). Dla wielu głośników połącz je równolegle, zachowując polaryzację. Całkowita moc głośników nie może przekraczać 90% mocy wzmacniacza.

Co zrobić, jeśli bezpiecznik jest uszkodzony?

Najpierw odłącz urządzenie. Otwórz uchwyt bezpiecznika z tyłu małym śrubokrętem, wyjmij stary bezpiecznik i wymień go na bezpiecznik tego samego typu i wartości (10-16 A). Zamknij uchwyt bezpiecznika.

Czy mogę używać urządzenia na zewnątrz?

Nie, PRM60 jest przeznaczony wyłącznie do użytku wewnętrznego. Nie narażaj go na deszcz, wilgoć lub ekstremalne temperatury (poza zakresem 5 °C do 35 °C).

Jak czyścić urządzenie?

Użyj suchej ściereczki do czyszczenia obudowy. Nigdy nie używaj środków chemicznych, aerozoli ani płynów, które mogą uszkodzić powłokę lub dostać się do środka.

Co oznacza czerwona dioda na wskaźniku VU?

Górna czerwona dioda LED na wskaźniku VU zapala się w przypadku przesterowania (nasycenia sygnału). Zmniejsz głośność główną lub poziomy wejściowe, aby uniknąć zniekształceń.

Jak korzystać z funkcji wyciszania awaryjnego?

Podłącz panel alarmowy z wyjściem wyzwalającym 24 V do dedykowanego złącza. Po aktywacji alarmu wzmacniacz wyłącza wszystkie kanały z wyjątkiem MIC-1, który pozostaje aktywny do komunikatów alarmowych.

Czy mogę podłączyć mikrofon bezprzewodowy?

Tak, możesz podłączyć odbiornik mikrofonu bezprzewodowego do wejść MIC 1 do 4 (Jack 6,3 mm lub XLR). Upewnij się, że zasilanie phantom jest wyłączone, jeśli mikrofon bezprzewodowy go nie wymaga.

Jak odtwarzać pliki audio z pamięci USB?

Włóż pamięć USB do portu USB z przodu. Naciśnij przycisk MODE, aby wybrać tryb USB. Użyj przycisków PLAY/PAUSE, NASTĘPNY i POPRZEDNI do sterowania odtwarzaniem. Obsługiwane są pliki MP3.

INSTRUKCJA OBSŁUGI PRM60 Power Dynamics

Gratulujemy zakupu urządzenia marki Power Dynamics. Prosimy o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/i porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed rozpoczęciem użytkowania urządzenia należy zasięgnąć porady specjalisty. Przy pierwszym włączeniu urządzenia może pojawić się nieprzyjemny zapach. Jest to normalne i po chwili zniknie.
• Urządzenie zawiera części przewodzące napięcie. Dlatego NIE należy otwierać obudowy.
• Nie należy umieszczać metalowych przedmiotów ani wlewać płynów do urządzenia. Może to spowodować porażenie prądem elektrycznym i nieprawidłowe działanie.
• Nie należy umieszczać urządzenia w pobliżu źródeł ciepła, takich jak grzejniki itp. Nie umieszczać urządzenia na wibrującej powierzchni. Nie zakrywać otworów wentylacyjnych.
• Urządzenie nie nadaje się do pracy ciągłej.
• Należy zachować ostrożność z przewodem zasilającym i nie wolno go uszkodzić. Wadliwy lub uszkodzony przewód sieciowy może spowodować porażenie prądem elektrycznym i wadliwe działanie.
• Podczas odłączania urządzenia od gniazdka sieciowego należy zawsze wyciągać wtyczkę, a nie przewód.
• Nie należy podłączać ani odłączać urządzenia mokrymi rękami.
• Jeśli wtyczka i/lub przewód sieciowy są uszkodzone, należy je wymienić przez wykwalifikowanego technika.
• Jeśli urządzenie jest uszkodzone w takim stopniu, że widoczne są części wewnętrzne, NIE podłączać urządzenia do gniazdka sieciowego i NIE włączać urządzenia. Skontaktować się ze sprzedawcą.
• Aby uniknąć zagrożenia pożarem i porażeniem prądem, nie wystawiać urządzenia na działanie deszczu i wilgoci.
• Wszystkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowanego technika.
• Podłączyć urządzenie do uziemionego gniazdka sieciowego (220-240Vac/50Hz) zabezpieczonego bezpiecznikiem 10-16A.
• Podczas burzy z piorunami lub jeśli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je od sieci elektrycznej. Zasada jest taka sama: Gdy urządzenie nie jest używane, należy je odłączyć od sieci zasilającej.
• Jeśli urządzenie nie było używane przez dłuższy okres czasu, może dojść do kondensacji pary wodnej. Przed włączeniem urządzenie powinno osiągnąć temperaturę pokojową.
• Nigdy nie używać urządzenia w wilgotnych pomieszczeniach lub na zewnątrz.
• Aby zapobiec wypadkom w firmach, należy postępować zgodnie z obowiązującymi wytycznymi i instrukcjami.
• Nie należy wielokrotnie włączać i wyłączać urządzenia. Skraca to żywotność urządzenia.
• Przechowywać urządzenie w miejscu niedostępnym dla dzieci. Nie pozostawiać urządzenia bez nadzoru.
• Do czyszczenia przełączników nie używać sprayów czyszczących. Pozostałości tych sprayów powodują osadzanie się kurzu i smaru. W przypadku awarii należy zawsze zasięgnąć porady specjalisty.
• Nie wolno wymuszać używania elementów sterujących.
• Wewnątrz urządzenia znajduje się głośnik, który może powodować pole magnetyczne. Urządzenie należy trzymać w odległości co najmniej 60 cm od komputera lub telewizora.
• Jeśli ten produkt ma wbudowany akumulator kwasowo-ołowiowy. Jeśli nie zamierzasz używać produktu przez dłuższy okres czasu, ładuj go co 3 miesiące. W przeciwnym razie bateria może ulec trwałemu uszkodzeniu.
• Jeśli bateria jest uszkodzona, należy wymienić ją na baterię o tej samej specyfikacji. Uszkodzoną baterię należy utylizować w sposób przyjazny dla środowiska.
• Jeśli urządzenie upadło, przed ponownym włączeniem należy je sprawdzić przez wykwalifikowanego technika.
• Do czyszczenia urządzenia nie należy używać środków chemicznych. Uszkodzą one lakier. Urządzenie należy czyścić wyłącznie suchą ściereczką.
• Trzymać z dala od sprzętu elektronicznego, który może powodować zakłócenia.
• Do napraw należy używać wyłącznie oryginalnych części zamiennych, w przeciwnym razie może dojść do poważnych uszkodzeń i/lub niebezpiecznego promieniowania.
• Przed odłączeniem urządzenia od sieci elektrycznej i/lub innych urządzeń należy je wyłączyć. Przed przeniesieniem urządzenia należy odłączyć wszystkie przewody i kable.
• Upewnić się, że przewód zasilający nie może zostać uszkodzony, gdy ludzie po nim chodzą. Przed każdym użyciem należy sprawdzić przewód sieciowy pod kątem uszkodzeń i usterek!
• Napięcie sieciowe wynosi 220-240Vac/50Hz. Sprawdź, czy gniazdo zasilania pasuje. W przypadku podróży należy upewnić się, że napięcie sieciowe w danym kraju jest odpowiednie dla tego urządzenia.
• Należy zachować oryginalne opakowanie, aby umożliwić bezpieczny transport urządzenia.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika na ważne informacje, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu.

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeń może się nieznacznie różnić. Specyfikacja może ulec zmianie bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Power Dynamics nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikolwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji pary wodnej może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgadza się z wymaganym przez producenta. Złe napięcie może spowodować nieodwracalne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest niesprawny, wymień go na nowy egzemplarz tego samego typu i wartości. Przed wymianą bezpiecznika wyciągnij kabel zasilający z gniazda.

Instrukcja:

Krok 1: Otwórz śrubokrętem zasłonkę bezpiecznika na tylnym panelu.

Krok 2: Wyciągnij bezpiecznik.

Krok 3: Włóż nowy bezpiecznik w obudowę.

Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.

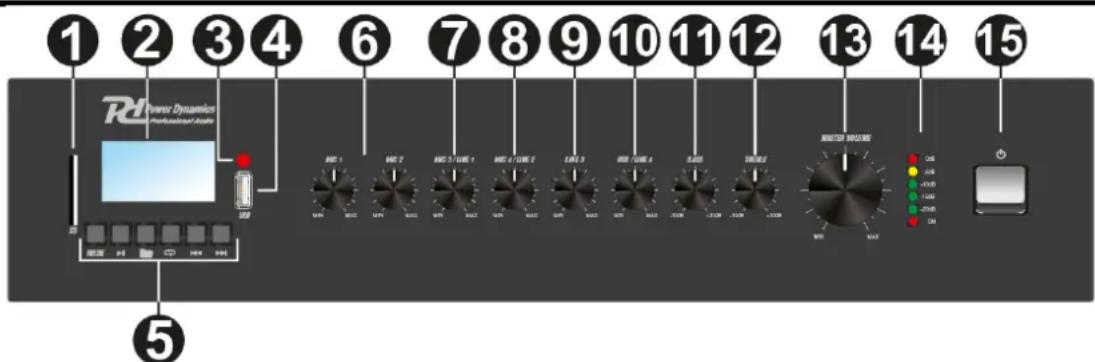

PANEL PRZEDNI

1. GNIAZDO KART PAMIĘCI SD: Służy do wkładania karty SD.
2. WYŚWIETLACZ: Wyświetlacz pokazuje wiele informacji, na przykład aktualny TRYB, czas, który upłynął itd.
3. ZDALNY CZUJNIK: Ten czujnik odbiera informacje podczerwieni z pilota zdalnego sterowania. Nie umieszczaj żadnych przedmiotów ani naklejek przed czujnikiem.
4. GNIAZDO USB: Możesz odtwarzać pliki dźwiękowe, podłączając urządzenie USB.
5. KLASTER PRZYCISKÓW:

PRZYCISK MODE - Naciśnij, aby zmienić tryby między odtwarzaniem pamięci SD, USB, MP3 i BT.

PRZYCISK PLAY/PAUSE - Rozpoczyna lub wstrzymuje grę.

FOLDERU - Naciśnij ten przycisk, aby przejść do wyboru FOLDERU.

REPEAT MODE - Naciśnij przycisk powtarzania raz, aby ciągle powtarzać WSZYSTKIE ścieżki, naciśnij ponownie przycisk powtarzania, aby powtórzyć tylko bieżącą ścieżkę.

POPRZEDNI UTWÓR - Krótkie naciśnięcie przycisku poprzedniej ścieżki powoduje przejście do tyłu utworów.

NASTĘPNY UTWÓR - Naciśnięcie przycisku następnej ścieżki powoduje krótkie przejście do przodu przez utwory.

1. STEROWANIE POZIOMEM MIC 1 & MIC 2: Dostosuj głośność kanału MIC 1 & MIC2.
2. STEROWANIE POZIOMEM MIC 3/LINE 1: Dostosuj głośność kanału MIC 3/LINE 1.
3. STEROWANIE POZIOMEM MIC 4/LINE 2: Dostosuj głośność kanału MIC 4/LINE 2.
4. STEROWANIE POZIOMEM LINE 3: Dostosuj głośność kanału LINE 3
5. STEROWANIE POZIOMEM LINE 4/USB: Dostosuj głośność kanału LINE 4/USB.
6. NISKIE TONY: Dostosuj niskie częstotliwości odpowiedniego kanału.
7. WYSOKIE TONY: Dostosuj wysokie częstotliwości odpowiedniego kanału.
8. POKRĘTŁO GŁOŚNOŚCI: To pokrętło kontroluje głośność ogólną.
9. WSKAŹNIKI LED (VU-METER): Bieżąca obsługa systemu jest pokazana na 6-cyfrowym wykresie słupkowym LED. Diody LED monitorują bieżący poziom wyjściowy w zakresie od -20 dB do 0 dB, a górna dioda LED (czerwona) świeci, gdy sygnał wyjściowy jest obcinany.
10. PRZYCISK ZASILANIA: Włącz lub wyłącz.

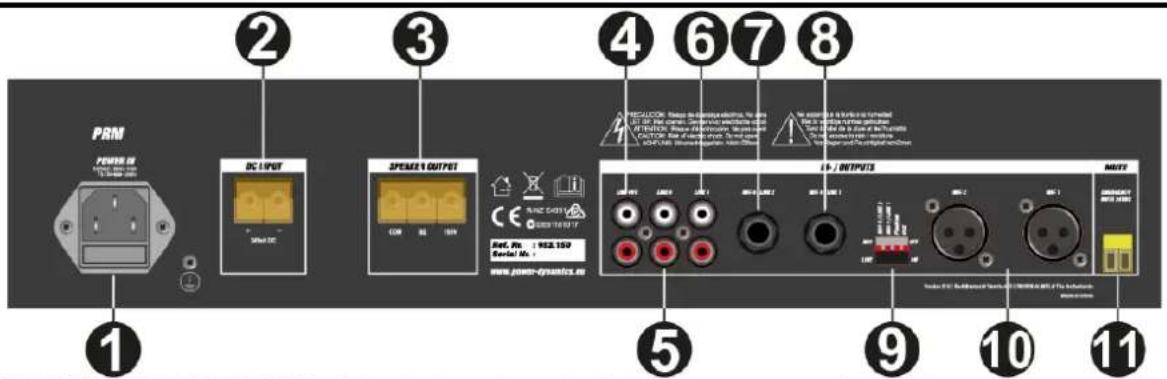

1. AC IN I UCHWYT BEZPIECZNIKA: Gniazdo do podłączenia dostarczonego przewodu zasilającego. Aby uzyskać instrukcje dotyczące zmiany bezpiecznika, patrz „WYMIANA BEZPIECZNIKA”.
2. ZASILANIE DC: Główny zasilacz prądu stałego (24 V) musi być podłączony do tego złącza. Jest to wtyk zasilania w trybie gotowości, do którego można podłączyć akumulator 24 V.
3. WYJŚCIE GŁOŚNIKOWE: Te zaciski pozwalają na podłączenie głośników.
4. ZŁĄCZA WYJŚCIOWE (RCA): Z tych gniazd RCA można podłączyć kolejne wzmacniacze.
5. WEJŚCIE RCA LINIA 4: Gniazdo wejściowe i wyjściowe RCA do podłączania urządzeń audio z wyjściem liniowym.
6. WEJŚCIE RCA LINIA 3: Gniazdo wejściowe i wyjściowe RCA do podłączania urządzeń audio z wyjściem liniowym.
7. WEJŚCIE MIC 4/LINIA 2: Gniazdo wejściowe 6.3 mm do podłączania urządzeń audio z wyjściem liniowym lub mikrofonem.
8. WEJŚCIE MIC 3/LINIA 1: Gniazdo wejściowe 6.3 mm do podłączania urządzeń audio z wyjściem liniowym lub mikrofonem.
9. DIPSWITCH: Wyłączniki do wyboru preferowanego kanału wejściowego, mocy fantomowej i vox.

WYŁACZNIK	FUNKCJA	ON	OFF
Wyłącznik 1	MIC 4/LINE 2 selekcja	Line 2	MIC 4
Wyłącznik 2	MIC 3/LINE 1 selekcja	Line 1	MIC 3
Wyłącznik 3	Phantom Power	ON	OFF
Wyłącznik 4	Vox	ON	OFF

1. WEJŚCIA MIKROFONOWE: Gniazdo wejściowe XLR do podłączenia mikrofonu.
2. WYCISZENIE AWARYJNE: Wzmacniacze serii PRM wyposażone są w złącze dla funkcji wyciszenia 24V. Styk można podłączyć do centrali alarmowej z wyjściem wyzwalającym 24V. Po wyzwoleniu alarmu wzmacniacz wycisza wszystkie kanały z wyjątkiem MIC-1, który pozostaje aktywny na potrzeby powiadamiania o zagrożeniu.

POŁĄCZENIE ZA POMOCĄ BT

1. Uruchom funkcję BT na urządzeniu, z którego chcesz odtwarzać muzykę (telefon/tablet itp.). Jeśli nie wiesz jak to zrobić, zajrzyj do instrukcji obsługi dołączonej przez producenta.
2. Naciśnij przycisk "MODE" oraz wybierz funkcję BT.
3. Odśwież listę wyszukanych urządzeń BT oraz wybierz "PRM-AMPLIFIER", aby sparować urządzenia. Jeśli wymagane jest hasło, wprowadź "0000".

Uwaga! Maksymalny zasięg pracy bezprzewodowej wynosi ok. 10 m (w otwartej przestrzeni).

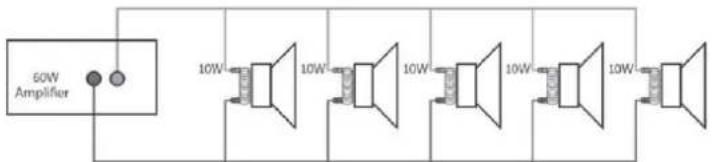

SYSTEM RADIOWĘZŁOWY 100V

Dla systemów radiowęzłowych 100V należy podłączyć pierwszy głośnik do wzmacniacza przy użyciu kabla z podwójną izolacją oraz możliwością utrzymania odpowiedniej mocy wychodzącej ze wzmacniacza.

Podłącz wyjście 100V na wzmacniaczu z plusem (+) na głośniku oraz wyjście COM z minusem (-). Podłącz kolejne głośniki równolegle - tak, aby (+) były złączone ze sobą oraz (-) były złączone ze sobą. W razie problemów z poprawnym podłączeniem, spójrz na poniższy obrazek.

System 100V może obsłużyć wiele głośników połączonych ze sobą jednocześnie. To, ile głośników można podłączyć jednocześnie, determinuje moc wyjściowa wzmacniacza. W większości zastosowań uznaje się, że należy podłączać tyle głośników, aby ich sumaryczna moc nie przekraczała 90% mocy wyjściowej wzmacniacza. Złącza 100V na głośniku są połączone z transformatorem. W niektórych przypadkach transformator umożliwia wybór mocy, z jaką pracuje głośnik (np. 2, 4 lub 8W). Ułatwia to osiągnięcie odpowiedniej mocy lub dogodny wybór liczby głośników.

SPECYFIKACJA TECHNICZNA
