PRM60 - Recepteur Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur amplificateur audio
Alimentation	220-240 V CA, 50 Hz
Puissance de sortie nominale	60 W RMS sous 4 ohms
Système de ligne 100 V	Oui, avec sortie 100 V et COM
Entrées micro	4 entrées : MIC 1-2 (Jack 6,3 mm), MIC 3/LINE 1, MIC 4/LINE 2 (Jack 6,3 mm), XLR pour micro
Entrées ligne	LINE 3 et LINE 4 (RCA), LINE 4/USB également
Connectivité Bluetooth	Oui, portée d'environ 10 mètres
Lecteur USB/SD	Port USB et lecteur SD pour fichiers MP3
Réglages EQ	Réglages séparés des graves et aigus par canal
Commande à distance	Oui, via capteur infrarouge sur façade
Protections	Fusible remplaçable, protection contre les courts-circuits
Fusible	10-16 A, 220-240 V
Alimentation fantôme	Oui, commutable par DIP switch
Fonction Vox	Oui, commutable par DIP switch
Mise en sourdine d'urgence	Contact 24 V pour coupure des canaux sauf MIC-1
Température de fonctionnement	5 °C à 35 °C
Utilisation	Intérieur uniquement, ne pas exposer à l'humidité
Entretien et nettoyage	Chiffon sec, pas de produits chimiques
Sécurité	Certification CE, ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Fusible remplaçable par l'utilisateur, réparations par technicien agréé
Informations générales	Garantie valable si utilisation conforme aux instructions

FOIRE AUX QUESTIONS - PRM60 Power Dynamics

Comment connecter l'appareil en Bluetooth ?

Activez le Bluetooth sur votre appareil (téléphone, tablette). Appuyez sur la touche MODE du récepteur pour sélectionner le mode BT. Cherchez 'PRM-AMPLIFIER' dans la liste des périphériques et connectez-vous. Si un code est demandé, saisissez 0000.

Quelle est la puissance de sortie du PRM60 ?

Le PRM60 délivre une puissance nominale de 60 W RMS sous 4 ohms. Il est également compatible avec un système de ligne 100 V pour des installations multi-enceintes.

Comment brancher des enceintes sur le système 100 V ?

Reliez la borne de sortie 100V à la borne positive (+) du haut-parleur et la borne COM à la borne négative (-). Pour plusieurs enceintes, connectez-les en parallèle en respectant la polarité. La puissance totale des enceintes ne doit pas dépasser 90 % de la puissance de l'amplificateur.

Que faire si le fusible est défectueux ?

Débranchez d'abord l'appareil. Ouvrez le porte-fusible à l'arrière avec un petit tournevis, retirez l'ancien fusible et remplacez-le par un fusible de même type et calibre (10-16 A). Refermez le porte-fusible.

Puis-je utiliser l'appareil en extérieur ?

Non, le PRM60 est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes (hors plage 5 °C à 35 °C).

Comment nettoyer l'appareil ?

Utilisez un chiffon sec pour nettoyer le boîtier. N'utilisez jamais de produits chimiques, d'aérosols ou de liquides qui pourraient endommager le revêtement ou pénétrer à l'intérieur.

Que signifie le voyant rouge sur le VU-mètre ?

La LED rouge supérieure du VU-mètre s'allume en cas d'écrêtage (saturation du signal). Réduisez le volume master ou les niveaux d'entrée pour éviter la distorsion.

Comment utiliser la fonction de mise en sourdine d'urgence ?

Connectez un panneau d'alarme avec une sortie de déclenchement 24 V au connecteur dédié. Lorsque l'alarme est activée, l'amplificateur coupe tous les canaux sauf le MIC-1 qui reste actif pour les annonces d'urgence.

Puis-je brancher un microphone sans fil ?

Oui, vous pouvez brancher un récepteur de micro sans fil sur les entrées MIC 1 à 4 (Jack 6,3 mm ou XLR). Assurez-vous que l'alimentation fantôme est désactivée si votre micro sans fil ne la nécessite pas.

Comment lire des fichiers audio depuis une clé USB ?

Insérez votre clé USB dans le port USB en façade. Appuyez sur la touche MODE pour sélectionner le mode USB. Utilisez les touches PLAY/PAUSE, SUIVANT et ANTÉRIEUR pour contrôler la lecture. Les fichiers MP3 sont pris en charge.

MODE D'EMPLOI PRM60 Power Dynamics

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations.
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non-utilisation prolongée de l'appareil, débranchez-le du secteur.
• En cas de non-utilisation prolongée, de la condensation peut se former. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou à l'extérieur.
• Pour éviter tout accident en entreprise, vous devez respecter les conseils et instructions.
• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.
• Conservez l'appareil hors de portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant générer des champs magnétiques. Tenez cet appareil à au moins 60 cm d'un téléviseur ou d'un ordinateur.
• Si le produit comprend un accumulateur intégré au plomb-acide, rechargez l'accumulateur tous les 3 mois en cas de non-utilisation prolongée. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien dans un conteneur de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un chiffon sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et/ou de radiations dangereuses.
• Éteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240 V AC / 50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice ; elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE : Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5 °C / 41 °F et 35 °C / 95 °F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorités ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie. La garantie deviendrait également caduque en cas d'accidents ou de dommages causés par une utilisation inappropriée de l'appareil ou un non-respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non-respect des consignes de sécurité et des avertissements. Cela est également valable pour tous les dommages, quelle que soit la forme.

DÉBALLAGE

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. Si l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

ALIMENTATION

Vous trouverez sur l'étiquette à l'arrière de l'appareil le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation correspond à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de variateur ou d'alimentation réglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie.

Si le fusible est défectueux, il faut le remplacer par un fusible de même type et de même valeur. Avant de le remplacer, veillez à débrancher l'appareil.

Procédure :

Étape 1 : Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis.

Étape 2 : Retirez l'ancien fusible.

Étape 3 : Placez le nouveau fusible dans le porte-fusible.

Étape 4 : Remettez le porte-fusible dans le boîtier.

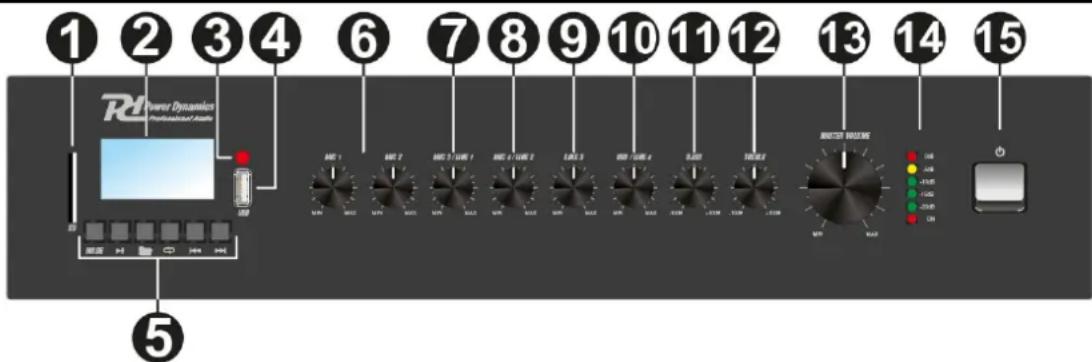

FACE AVANT

1. PORT SD CARD : Pour insérer une carte SD.
2. ÉCRAN : L'écran affiche de multiples formes d'informations, par exemple le MODE actuel, le temps écoulé, etc.
3. CAPTEUR TÉLÉCOMMANDE : Ce capteur reçoit les informations de la télécommande.
4. PORT USB : Vous pouvez lire des fichiers multimédias à partir d'un périphérique USB en connectant le périphérique à cet emplacement.
5. GRAPPE DE TOUCHES :

TOUCHE MODE - Appuyez pour commuter les modes entre lecture clé SD, USB, MP3 et BT.

PLAY / PAUSE - Appuyez sur la touche pour commuter entre PLAY et PAUSE.

TOUCHE FOLDER - Appuyez sur la touche pour accéder à la sélection de dossier.

MODE REPEAT - Appuyez une fois sur le bouton de répétition pour répéter continuellement TOUTES les pistes, appuyez une fois de plus sur le bouton de répétition pour répéter seulement la piste en cours.

TOUCHE ANTÉRIEUR - Pour aller à la piste précédente. Appuyez sur la touche et maintenez-la enfoncée pour reculer dans les pistes.

TOUCHE SUIVANT - Pour aller à la piste suivante. Appuyez sur la touche et maintenez-la enfoncée pour avancer dans les pistes.

1. CONTRÔLE DU NIVEAU DE SORTIE MIC 1 & MIC 2: Régler le volume du canal MIC 1 et MIC 2.
2. CONTRÔLE DU NIVEAU DE SORTIE MIC 3/LINE 1: Régler le volume du canal MIC 3/LINE 1.
3. CONTRÔLE DU NIVEAU DE SORTIE MIC 4/LINE 2: Régler le volume du canal MIC 4/LINE 2.
4. CONTRÔLE DU NIVEAU DE SORTIE LINE 3: Régler le volume du canal LINE 3.
5. CONTRÔLE DU NIVEAU DE SORTIE LINE 4/USB: Régler le volume du canal LINE 4/USB.
6. RÉGLAGE DES BASSES: Régler les basses fréquences du canal correspondant.
7. RÉGLAGE DES AIGUS: Ajuster les hautes fréquences du canal correspondant.
8. RÉGLAGE VOLUME MASTER: Réglage du volume général entre niveau minimal et niveau maximal.
9. VU-METER: Bargraphe 6 LEDs ; indique le niveau actuel dans la plage -20 dB et 0 dB, la LED supérieure rouge s'affiche en cas d'écrêtage.
10. INTERRUPTEUR POWER: Allumer ou éteindre l'appareil.

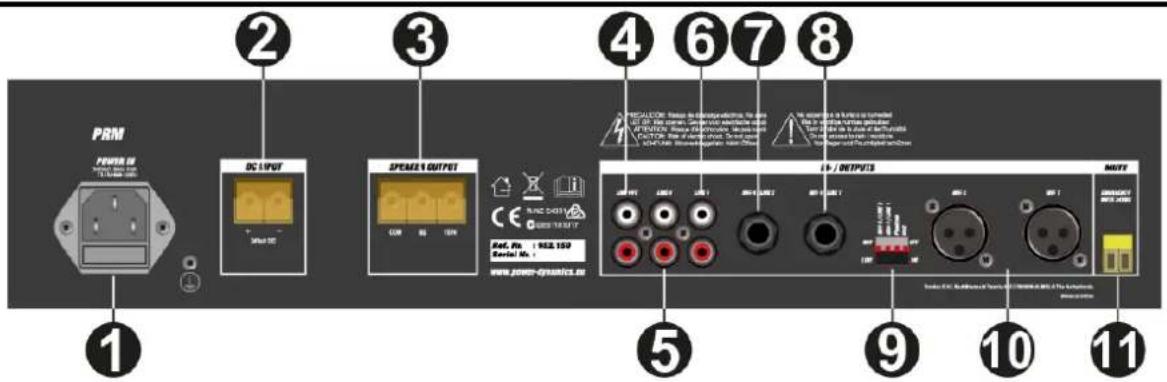

1. ENTRÉE SECTEUR ET FUSIBLE : prise pour brancher le cordon d'alimentation fourni (en haut). Pour savoir comment changer le fusible (en bas), voir « REMPLACEMENT DU FUSIBLE ».
2. PRISE SECTEUR DC : prise d'alimentation DC (24 V) pour brancher une batterie standard 24 V.
3. SORTIE HAUT-PARLEUR : ces bornes permettent de connecter des haut-parleurs.
4. CONNECTEURS DE SORTIE (RCA) : d'autres amplificateurs peuvent être connectés à partir de ces prises.
5. ENTRÉE RCA LINE 4 : prises RCA pour relier des appareils audio avec sortie niveau ligne.
6. ENTRÉE RCA LINE 3 : prises RCA pour relier des appareils audio avec sortie niveau ligne.
7. ENTRÉES MIC 4/LINE 2 : jack 6,3 mm pour brancher des appareils audio avec sortie niveau ligne ou un microphone.
8. ENTRÉES MIC 3/LINE 1 : jack 6,3 mm pour brancher des appareils audio avec sortie niveau ligne ou un microphone.
9. DIPSWITCH : interrupteurs pour sélectionner le canal d'entrée préféré, l'alimentation fantôme et vox.

INTERRUPTEUR	FONCTION	ON	OFF
Interrupteur 1	MIC 4/LINE 2 choix	Line 2	MIC 4
Interrupteur 2	MIC 3/LINE 1 choix	Line 1	MIC 3
Interrupteur 3	Alimentation fantôme	ON	OFF
Interrupteur 4	Vox	ON	OFF

1. ENTRÉES MICRO : prises d'entrée XLR pour connecter un microphone.
2. MISE EN SOURDINE D'URGENCE : les amplificateurs de la série PRM sont équipés d'un connecteur pour une fonction de sourdine 24 V. Le contact peut être connecté à un panneau d'alarme avec une sortie de déclenchement de 24 V. Lorsque l'alarme est déclenchée, l'amplificateur coupe tous les canaux sauf le MIC-1, qui reste actif pour la notification d'urgence.

CONNEXION AVEC BT

1. Activez la fonction BT sur votre appareil (téléphone mobile, tablette...) qui doit lire la musique. Reportez-vous aux instructions d'utilisation de l'appareil.
2. Appuyez sur la touche "MODE" et activez la fonction BT.
3. Sélectionnez "PRM-AMPLIFIER" sur votre appareil BT et établissez la connexion.

Si un mot de passe est demandé, vous pouvez saisir "0000".

Attention: la distance BT est de 10 mètres environ sans obstacle.

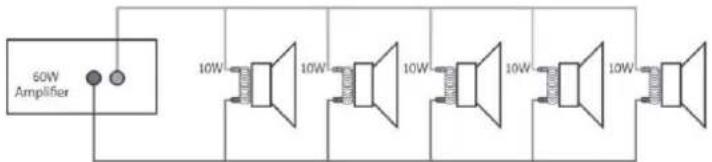

SYSTÈME LIGNE 100 V

Pour des systèmes ligne 100 V, reliez l'amplificateur au premier haut-parleur dans le système en utilisant un câble haut-parleur à double isolation ayant la puissance adéquate pour supporter la sortie totale de l'amplificateur.

Reliez la borne de sortie "100V" à la borne (+) du haut-parleur et la sortie "COM" à la borne (-). Reliez d'autres haut-parleurs en parallèle au premier haut-parleur avec tous les borniers positifs ensemble et reliez tous les borniers négatifs ensemble comme indiqué sur le schéma.

Un système ligne 100 V peut se composer de plusieurs haut-parleurs reliés entre eux. Le facteur permettant de définir le nombre de haut-parleurs pouvant être reliés à un seul amplificateur est la puissance. Pour la majorité des applications, il est conseillé de relier autant de haut-parleurs que nécessaire avec une puissance combinée de 90% au plus de la puissance de sortie de l'amplificateur.

Les bornes d'un haut-parleur 100 V sont reliées à un transformateur et dans certains cas, ce transformateur peut être utilisé pour différentes puissances. Ces réglages peuvent être utilisés pour régler la puissance (et le volume de sortie) de chaque haut-parleur dans le système pour obtenir la puissance totale idéale du système pour l'amplificateur.
