Produkttyp	Audio-Verstärkerempfänger
Stromversorgung	220-240 V AC, 50 Hz
Nennausgangsleistung	60 W RMS an 4 Ohm
100-V-Liniensystem	Ja, mit 100-V- und COM-Ausgang
Mikrofoneingänge	4 Eingänge: MIC 1-2 (6,3-mm-Klinke), MIC 3/LINE 1, MIC 4/LINE 2 (6,3-mm-Klinke), XLR für Mikrofon
Line-Eingänge	LINE 3 und LINE 4 (Cinch), LINE 4/USB ebenfalls
Bluetooth-Konnektivität	Ja, Reichweite ca. 10 Meter
USB/SD-Player	USB-Anschluss und SD-Kartenleser für MP3-Dateien
EQ-Einstellungen	Getrennte Bass- und Höheneinstellungen pro Kanal
Fernbedienung	Ja, über Infrarotsensor an der Vorderseite
Schutzfunktionen	Austauschbare Sicherung, Kurzschlussschutz
Sicherung	10-16 A, 220-240 V
Phantomspeisung	Ja, über DIP-Schalter schaltbar
Vox-Funktion	Ja, über DIP-Schalter schaltbar
Notstummschaltung	24-V-Kontakt zum Stummschalten aller Kanäle außer MIC-1
Betriebstemperatur	5 °C bis 35 °C
Verwendung	Nur für Innenräume, nicht Feuchtigkeit aussetzen
Wartung und Reinigung	Trockenes Tuch, keine chemischen Reinigungsmittel
Sicherheit	CE-Zertifizierung, Gehäuse nicht öffnen
Ersatzteile und Reparierbarkeit	Sicherung vom Benutzer austauschbar, Reparaturen durch autorisiertes Fachpersonal
Allgemeine Informationen	Garantie gültig bei bestimmungsgemäßer Verwendung gemäß Anleitung

Häufig gestellte Fragen - PRM60 Power Dynamics

Wie verbinde ich das Gerät über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Gerät (Telefon, Tablet). Drücken Sie die MODE-Taste am Empfänger, um den BT-Modus auszuwählen. Suchen Sie in der Liste der Geräte nach 'PRM-AMPLIFIER' und verbinden Sie sich. Wenn ein Code verlangt wird, geben Sie 0000 ein.

Wie hoch ist die Ausgangsleistung des PRM60?

Der PRM60 liefert eine Nennleistung von 60 W RMS an 4 Ohm. Er ist auch mit einem 100-V-Liniensystem für Multi-Lautsprecher-Installationen kompatibel.

Wie schließe ich Lautsprecher an das 100-V-System an?

Verbinden Sie die 100V-Ausgangsklemme mit dem positiven (+) Anschluss des Lautsprechers und die COM-Klemme mit dem negativen (-) Anschluss. Bei mehreren Lautsprechern schließen Sie diese parallel unter Beachtung der Polarität an. Die Gesamtleistung der Lautsprecher sollte 90 % der Verstärkerleistung nicht überschreiten.

Was tun, wenn die Sicherung defekt ist?

Trennen Sie zuerst das Gerät vom Stromnetz. Öffnen Sie die Sicherungshalterung auf der Rückseite mit einem kleinen Schraubendreher, entfernen Sie die alte Sicherung und ersetzen Sie sie durch eine Sicherung des gleichen Typs und Nennwerts (10-16 A). Schließen Sie die Sicherungshalterung wieder.

Kann ich das Gerät im Freien verwenden?

Nein, der PRM60 ist nur für den Innenbereich vorgesehen. Setzen Sie es nicht Regen, Feuchtigkeit oder extremen Temperaturen (außerhalb von 5 °C bis 35 °C) aus.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes Tuch zur Reinigung des Gehäuses. Verwenden Sie niemals chemische Reinigungsmittel, Aerosole oder Flüssigkeiten, die die Oberfläche beschädigen oder ins Innere eindringen könnten.

Was bedeutet die rote LED auf dem VU-Meter?

Die obere rote LED des VU-Meters leuchtet bei Übersteuerung (Signalverzerrung). Reduzieren Sie die Master-Lautstärke oder die Eingangspegel, um Verzerrungen zu vermeiden.

Wie verwende ich die Notstummschaltungsfunktion?

Schließen Sie ein Alarmpanel mit einem 24 V Auslöseausgang an den dafür vorgesehenen Anschluss an. Wenn der Alarm aktiviert wird, schaltet der Verstärker alle Kanäle stumm, außer MIC-1, der für Durchsagen aktiv bleibt.

Kann ich ein drahtloses Mikrofon anschließen?

Ja, Sie können einen drahtlosen Mikrofonempfänger an die Eingänge MIC 1 bis 4 (6,3-mm-Klinke oder XLR) anschließen. Stellen Sie sicher, dass die Phantomspeisung ausgeschaltet ist, wenn Ihr drahtloses Mikrofon diese nicht benötigt.

Wie lese ich Audiodateien von einem USB-Stick?

Stecken Sie Ihren USB-Stick in den USB-Anschluss an der Vorderseite. Drücken Sie die MODE-Taste, um den USB-Modus auszuwählen. Verwenden Sie die Tasten PLAY/PAUSE, WEITER und ZURÜCK zur Steuerung der Wiedergabe. MP3-Dateien werden unterstützt.

BEDIENUNGSANLEITUNG PRM60 Power Dynamics

Vielen Dank für den Kauf dieses Power Dynamics Geräts. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit Sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie die Anleitung vor der ersten Inbetriebnahme vollständig durch. Befolgen Sie die Anweisungen, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheitsvorkehrungen, um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile.
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzleitung kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Leitung.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzleitung bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.
• Das Gerät nicht in feuchten Räumen oder im Freien benutzen.
• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll diese alle 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt wird.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C liegen.

Tronios BV Registrierungsnummer: DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer: 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluss treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, dass das Gerät elektrisch geerdet ist, um das Risiko eines Stromschlags oder Feuers zu vermeiden.

SICHERUNGSWECHSEL

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden

Schraubendreher.

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

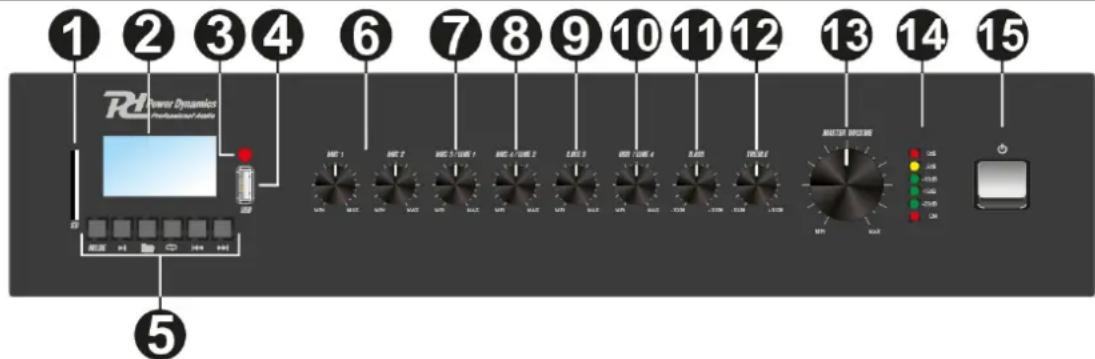

BEDIENFELD

1. SD-KARTEN-EINGANG: Stecken Sie eine SD-Karte in diesen Steckplatz.
2. DISPLAY: Auf dem Display werden verschiedene Arten von Informationen angezeigt, z.B. Modus, verstrichene Zeit, etc.
3. FERN SENSOR: Dieser Sensor empfängt die Infrarot-Informationen von der Fernbedienung.
4. USB ANSCHLUSS: Hier kann ein USB-Speichergerät angeschlossen werden.
5. TASTENGRUPPE:

MODUS TASTE - Drücken Sie diese Taste, um zwischen den Modi SD, USB, MP3 und BT zu wechseln.

PLAY / PAUSE - Drücken Sie diese Taste, um die Wiedergabe zu starten/fortzusetzen oder zu unterbrechen.

FOLDER - Drücken Sie diese Taste, um die Auswahl des Ordners einzugeben.

REPEAT MODUS - Drücken Sie die Repeat-Taste einmal, um alle Tracks kontinuierlich zu wiederholen. Drücken Sie die Repeat-Taste erneut, um nur den aktuellen Track zu wiederholen.

VORHERIGE - Drücken Sie diese Taste, um zum vorherigen Track zu springen. Gedrückt halten, um in Tracks rückwärts zu scannen.

NÄCHSTER - Drücken Sie diese Taste, um zum nächsten Track zu springen. Gedrückt halten, um in Tracks vorwärts zu scannen.

1. MIC 1 & 2 VOLUME KONTROLLE: Einstellen der Lautstärke des MIC 1- und MIC 2-Kanals.
2. MIC 3/LINE 1 VOLUME KONTROLLE: Einstellen der Lautstärke des MIC 3/LINE 1-Kanals.
3. MIC 4/LINE 2 VOLUME KONTROLLE: Einstellen der Lautstärke des MIC 4/LINE 2-Kanals.
4. LINE 3 VOLUME KONTROLLE: Einstellen der Lautstärke des LINE 3-Kanals.
5. LINE 4/USB VOLUME KONTROLLE: Einstellen der Lautstärke des LINE 4/USB-Kanals.
6. BASS KONTROLLE: Einstellen der tiefen Frequenzen.
7. TREBLE KONTROLLE: Stellen Sie die hohen Frequenzen ein.
8. MASTER VOL: Mit diesem Regler wird die Master-Lautstärke eingestellt.
9. LED-/CLIP-ANZEIGEN: Diese LEDs leuchten auf, wenn einer oder beide Kanäle auf Höchstleistung eingestellt sind. Es kann vorkommen, dass diese LEDs zeitweilig aufleuchten. Das ist kein Problem. Wenn sie aber ständig aufleuchten, müssen Sie die Lautstärke reduzieren, um Schaden zu vermeiden.
10. NETZSCHALTER: Schalten Sie das Gerät ein oder aus.

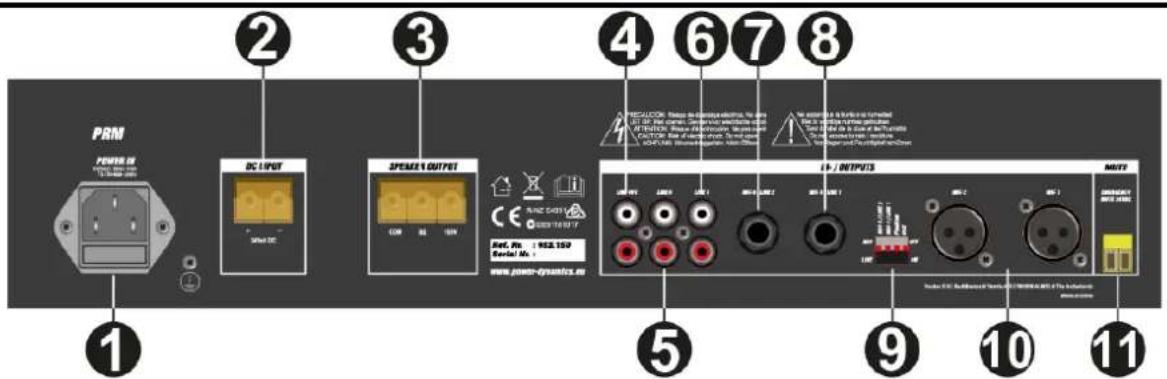

1. AC-EINGANG UND SICHERUNG: Zum Anschluss des mitgelieferten Netzkabels (oben). Anweisungen zum Austausch der Sicherung (unten) finden Sie unter "SICHERUNGSWECHSEL".
2. BATTERIEEINGANG 24V DC: An diesen Stecker muss die Hauptgleichstromversorgung (24V) angeschlossen werden. Dies ist eine Standby-Stromversorgung zum Anschluss einer 24V-Batterie.
3. LAUTSPRECHERAUSGANG: Diese Anschlüsse ermöglichen den Anschluss von Lautsprechern.
4. RCA-AUSGANG: An diese Buchsen können weitere Verstärker angeschlossen werden.
5. LINE 4 RCA-EINGANG: RCA-Klinkeneingang zum Anschluss von Audiogeräten mit Line-Pegel-Ausgang.
6. LINE 3 RCA-EINGANG: RCA-Klinkeneingang zum Anschluss von Audiogeräten mit Line-Pegel-Ausgang.
7. MIC 4/LINE 2 EINGANG: 6,3-mm-Klinkenbuchsen zum Anschluss von Audiogeräten mit Line-Pegel-Ausgang und Mikrofonen.
8. MIC 3/LINE 1 EINGANG: 6,3-mm-Klinkenbuchsen zum Anschluss von Audiogeräten mit Line-Pegel-Ausgang und Mikrofonen.
9. DIP-SCHALTER: Schalter zur Auswahl des gewünschten Eingangskanals, der Phantomspannung- und Vox-Einstellungen.

SCHALTER	FUNKTION	EIN	AUS
Schalter 1	MIC 4/LINE 2 Auswahl	Line 2	MIC 4
Schalter 2	MIC 3/LINE 1 Auswahl	Line 1	MIC 3
Schalter 3	Phantomspannung	EIN	AUS
Schalter 4	Vox	EIN	AUS

1. MIKROFONEINGÄNGE: XLR-Eingangsbuchse zum Anschluss von Mikrofon(en).
2. NOTFALL-STUMMSCHALTUNG: Die Verstärker der PRM-Serie sind mit einem Anschluss für eine 24V-Mute-Funktion ausgestattet. Der Kontakt kann an eine Alarmzentrale mit einem 24V-Ausgang angeschlossen werden. Wenn der Alarm ausgelöst wird, schaltet der Verstärker alle Kanäle stumm, mit Ausnahme von MIC-1, das zum Zweck der Notfallbenachrichtigung aktiv bleibt.

ANSCHLUSS AN BT

1. Aktivieren Sie die BT-Funktion auf Ihrem Gerät (Mobiltelefon, Tablet etc.), das Sie abspielen möchten. Siehe Bedienungsanleitung für dieses Gerät.
2. Drücken Sie die Taste "MODE" und aktivieren Sie die BT-Funktion.
3. Suchen Sie auf Ihrem BT-Gerät nach "PRM-AMPLIFIER" und stellen Sie die Verbindung her.

Wenn Sie nach einem Passwort gefragt werden, geben Sie "0000" ein.

Hinweis: Das BT hat eine Reichweite von etwa 10 Metern ohne jede Barriere.

100V LINE SYSTEM

Um ein 100-V-System zu erstellen, verbinden Sie die Verstärker an den ersten Lautsprechern im System mit doppelt isolierten Lautsprecherkabeln, die ausreichende Leistungskapazität haben, um das Signal zu verarbeiten.

Verbinden Sie den "100 V" Ausgangsanschluss mit dem positiven (+) Anschluss des Lautsprechers und den "COM" Ausgang mit dem negativen (-) Anschluss des Lautsprechers. Schließen Sie alle anderen Lautsprecher parallel an den ersten Lautsprecher an, wobei alle positiven Anschlüsse miteinander verbunden sind und alle negativen Anschlüsse miteinander verbunden sind, wie unten gezeigt.

Ein 100V-Lautsprechersystem kann aus vielen miteinander verbundenen Lautsprechern bestehen. Der entscheidende Faktor dafür, wie viele Lautsprecher auf einem einzigen Verstärker verwendet werden können, ist die Leistung. Für die meisten Zwecke ist es ratsam, so viele Lautsprecher wie nötig mit einer kombinierten Leistung von nicht mehr als 90% der Ausgangsleistung des Verstärkers zu verbinden.

Die Anschlüsse eines 100-V-Lautsprechers sind mit einem Transformator verbunden, und in einigen Fällen kann dieser Transformator für unterschiedliche Leistungen eingestellt werden. Durch Einstellen der Lautsprecher kann so die Leistung in Watt (und das Ausgangsvolumen) jedes Lautsprechers im System eingestellt werden, um die ideale Gesamtleistung des Systemverstärkers zu erzielen.
